NÁVOD K OBSLUZE RBS94IN ROSIERES

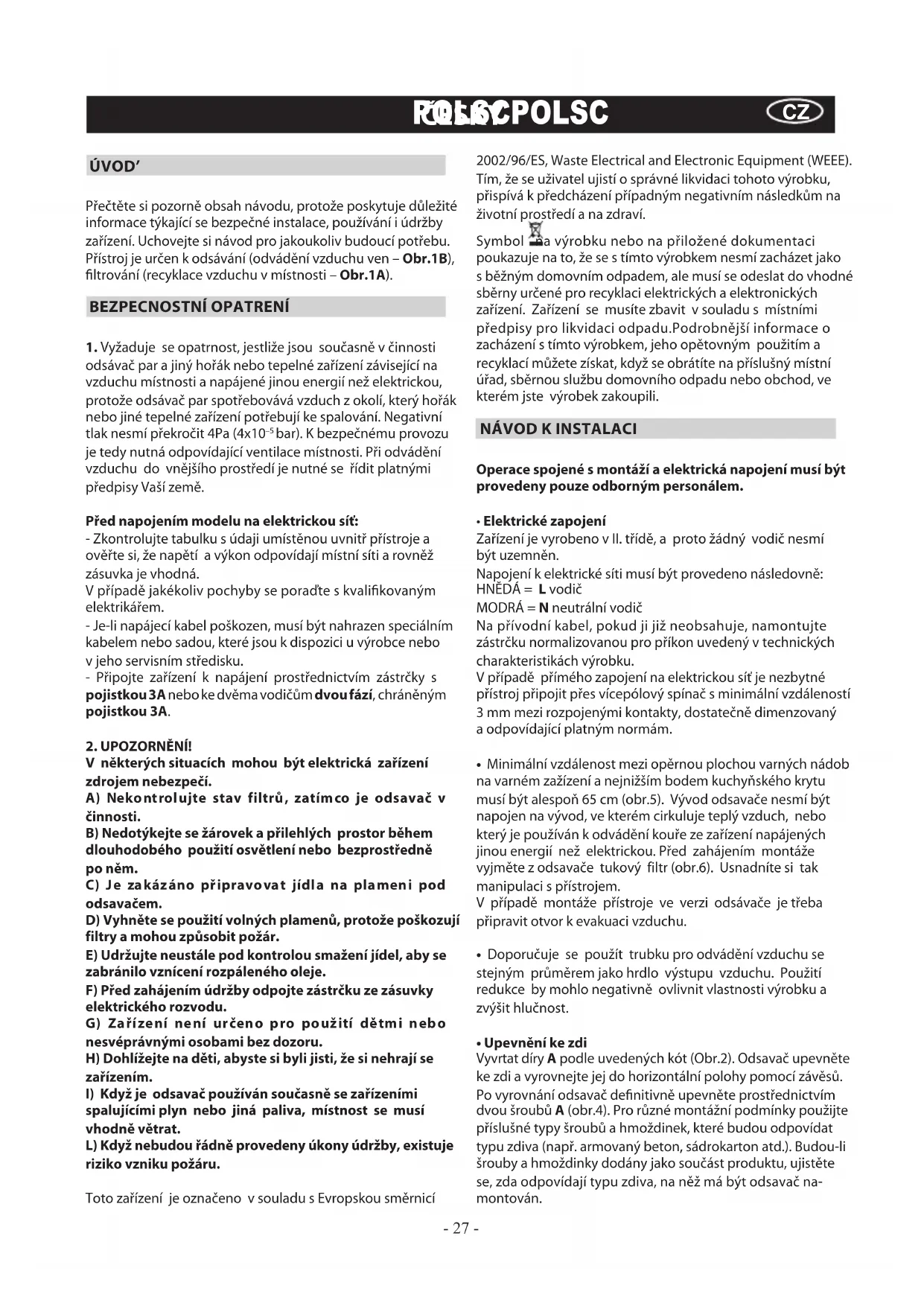

ODSAVAČ PAR - návod k použití

Přečtěte si pozorně obsah návodu, protože poskytuje důležité

informace týkající se bezpečné instalace, používání i údržby

zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu.

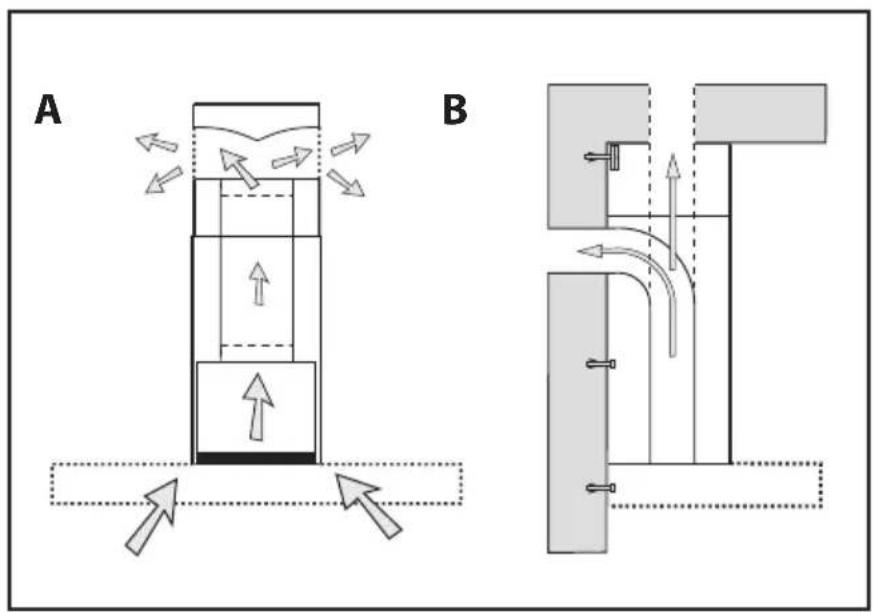

Přístroj je určen k odsávání (odvádění vzduchu ven – Obr.1B),

ltrování (recyklace vzduchu v místnosti – Obr.1A).

BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti

odsávač par a jiný hořák nebo tepelné zařízení závisející na

vzduchu místnosti a napájené jinou energií než elektrickou,

protože odsávač par spotřebovává vzduch z okolí, který hořák

nebo jiné tepelné zařízení potřebují ke spalování. Negativní

tlak nesmí překročit 4Pa (4x10

bar). K bezpečnému provozu

je tedy nutná odpovídající ventilace místnosti. Při odvádění

vzduchu do vnějšího prostředí je nutné se řídit platnými

Před napojením modelu na elektrickou síť:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a

ověřte si, že napětí a výkon odpovídají místní síti a rovněž

V případě jakékoliv pochyby se poraďte s kvalikovaným

- Je-li napájecí kabel poškozen, musí být nahrazen speciálním

kabelem nebo sadou, které jsou k dispozici u výrobce nebo

v jeho servisním středisku.

- Připojte zařízení k napájení prostřednictvím zástrčky s

pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným

V některých situacích mohou být elektrická zařízení

A) Nekontrolujte stav filtrů, zatímco je odsavač v

B) Nedotýkejte se žárovek a přilehlých prostor během

dlouhodobého použití osvětlení nebo bezprostředně

C) Je zakázáno připravovat jídla na plameni pod

D) Vyhněte se použití volných plamenů, protože poškozují

filtry a mohou způsobit požár.

E) Udržujte neustále pod kontrolou smažení jídel, aby se

zabránilo vznícení rozpáleného oleje.

F) Před zahájením údržby odpojte zástrčku ze zásuvky

elektrického rozvodu.

G) Zařízení není určeno pro použití dětmi nebo

nesvéprávnými osobami bez dozoru.

H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se

I) Když je odsavač používán současně se zařízeními

spalujícími plyn nebo jiná paliva, místnost se musí

L) Když nebudou řádně provedeny úkony údržby, existuje

riziko vzniku požáru.

Toto zařízení je označeno v souladu s Evropskou směrnicí

2002/96/ES, Waste Electrical and Electronic Equipment (WEEE).

Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku,

přispívá k předcházení případným negativním následkům na

životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci

poukazuje na to, že se s tímto výrobkem nesmí zacházet jako

s běžným domovním odpadem, ale musí se odeslat do vhodné

sběrny určené pro recyklaci elektrických a elektronických

zařízení. Zařízení se musíte zbavit v souladu s místními

předpisy pro likvidaci odpadu.Podrobnější informace o

zacházení s tímto výrobkem, jeho opětovným použitím a

recyklací můžete získat, když se obrátíte na příslušný místní

úřad, sběrnou službu domovního odpadu nebo obchod, ve

kterém jste výrobek zakoupili.

NÁVOD K INSTALACI Operace spojené s montáží a elektrická napojení musí být

provedeny pouze odborným personálem.

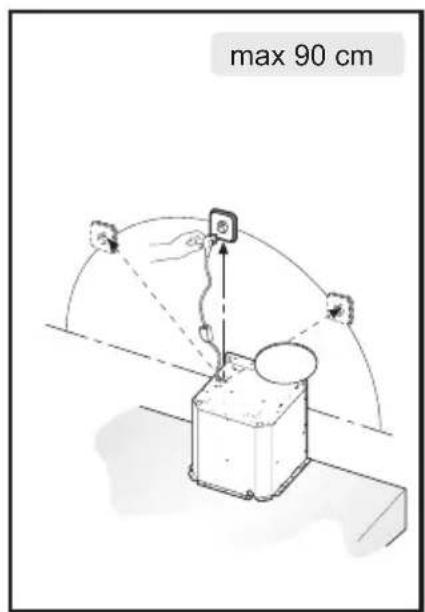

• Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí

Napojení k elektrické síti musí být provedeno následovně:

MODRÁ = N neutrální vodič

Na přívodní kabel, pokud ji již neobsahuje, namontujte

zástrčku normalizovanou pro příkon uvedený v technických

charakteristikách výrobku.

V případě přímého zapojení na elektrickou síť je nezbytné

přístroj připojit přes vícepólový spínač s minimální vzdáleností

3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný

a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob

na varném zažízení a nejnižším bodem kuchyňského krytu

musí být alespoň 65 cm (obr.5). Vývod odsavače nesmí být

napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo

který je používán k odvádění kouře ze zařízení napájených

jinou energií než elektrickou. Před zahájením montáže

vyjměte z odsavače tukový filtr (obr.6). Usnadníte si tak

manipulaci s přístrojem.

V případě montáže přístroje ve verzi odsávače je třeba

připravit otvor k evakuaci vzduchu.

• Doporučuje se použít trubku pro odvádění vzduchu se

stejným průměrem jako hrdlo výstupu vzduchu. Použití

redukce by mohlo negativně ovlivnit vlastnosti výrobku a

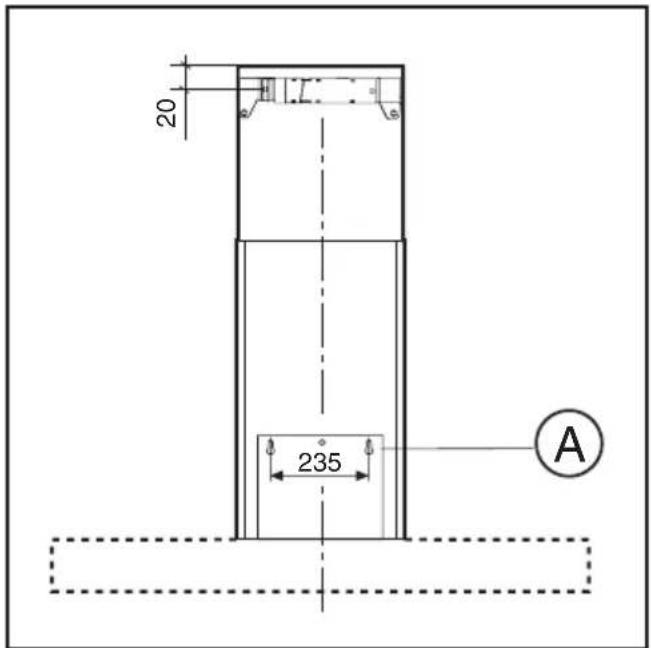

Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte

ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů.

Po vyrovnání odsavač denitivně upevněte prostřednictvím

dvou šroubů A (obr.4). Pro různé montážní podmínky použijte

příslušné typy šroubů a hmoždinek, které budou odpovídat

typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li

šrouby a hmoždinky dodány jako součást produktu, ujistěte

se, zda odpovídají typu zdiva, na něž má být odsavač na-

- 27 -• Montáž dekorativních teleskopických spojovacích

elektrický přívod protáhněte pod krytem dekoračního spoje.

Když má být vaše zařízení nainstalováno v sacím provedení,

připravte otvor pro odvádění vzduchu.

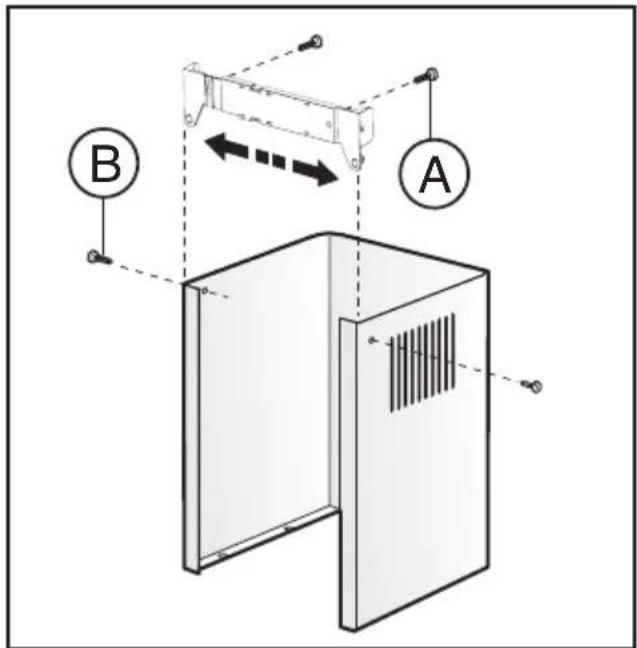

Nastavte šířku úchytné konzoly horního spoje (obr .3).

Následně ji upevněte ke stropu prostřednictvím šroubů A

(obr.3) takovým způsobem, aby byla v ose s vaším odsavačem

a dodržujte přitom vzdálenost od stropu, vyznačenou obr.2.

Propojit prostřednictvím spojovací roury přírubu C s otvorem

odtahu vzduchu (obr.4).

Vsadit horní spojovací prvek do spodního spojovacího prvku.

Spodní spojovací prvek ke krytu, používajíce šrouby B ve

výbavě (obr. 4), vysunout horní díl až ke třmenu a upevněte

jej pomocí šroubů B (obr. 3).

Budete-li chtít změnit funkci zařízení z odsavače na ltrační

verzi, vyžádejte si u vašeho prodejce ltry s aktivním uhlíkem

a sledujte montážní pokyny.

Odsavač a spojovací prvky instalovat tak, jak je uvedeno

v bodu, který se týká montáže krytu ve verzi odsavače. Při

montáži ltrační vložky se řiďte pokyny obsaženými v balení.

Uhlíkové ltry jsou již součástí zařízení (obr.7).

• Doporučujeme uvést zařízení do činnosti ještě před

zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat

zařízení v činnosti i po dobu 15 minut po ukončení přípravy

jídel, aby byl kompletně odveden zapáchající vzduch.

Správná činnost odsavače je podmíněna správnou a

nepřetržitou údržbou; zvláštní pozornost je třeba věnovat

protitukovému ltru a ltru s aktivním uhlím.

• Protitukový ltr má za úkol zachycovat mastné částice

nacházející se ve vzduchu, proto je v průběhu proměnné doby

vystaven ucpávání; tato doba závisí na používání zařízení.

- Aby se předešlo nebezpečí případného požáru, maximálně

každé 2 měsíce je třeba umýt protitukové ltry; k tomuto účelu

je možné použít i myčku nádobí.

- Po několika umytích může dojít je změně barvy. Tato

skutečnost neumožňuje podání reklamace za účelem jejich

V případě nedodržení pokynů pro výměnu a mytí protituko-

vých ltrů se může vyskytnout riziko jejich zapálení.

• Filtry s aktivním uhlím slouží k čištění vzduchu, který se

znovu vhání do okolního prostředí. Filtry se nesmí mýt ani

regenerovat a musí se měnit maximálně každé čtyři měsíce.

Nasycení aktivního uhlí závisí na krátkodobém nebo déletrva-

jícím používání zařízení, na druhu sporáku a pravidelnosti, se

kterou se provádí vyčištění protitukového ltru.

• Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím

hadru navlhčeného v denaturovaném lihu nebo neabraziv-

ních tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne pro

dlouhodobější použití za účelem osvětlení okolního prostředí.

Dlouhodobější použití osvětlení výrazně snižuje průměrnou

Tlačítko A – rozsvítí/zhasne světla

Tlačítko B – zapne/vypne odsávač. Přístroj je uveden do

chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej

stisknutím tlačítka na 2 sek. Pokud se odsávač nachází ve fázi

první rychlosti, není nezbytné dlouze stisknout tlačítko za

účelem vypnutí. Snižuje se rychlost motoru.

Displej C – ukazuje zvolenou rychlost motoru a uvedení do

chodu časového spínače

Tlačítko D – zapne odsávač. Zvyšuje rychlost motoru.

Stiskne-li se tlačítko od třetí rychlosti, je nastavena intenzívní

funkce na 10 vteřin, pak se přístroj vrátí do fáze pracovní

rychlosti v okamžiku uvedení do chodu. Během této funkce

Tlačítko E = Časovač slouží k časovému ovládání funkcí

v průběhu 15 minut po jeho aktivaci; po uplynutí uvedené

doby se tyto funkce vypnou. Vypnutí časovače se provádí

stisknutím tlačítka E. Aktivace funkce časovače musí být

signalizována blikáním desetinné tečky na displeji.

Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se

aktivuje funkce „clean air“. V rámci této funkce se motor

zapne každou hodinu na 10 minut a během této doby se bude

otáčet první rychlostí. Během jeho činnosti bude na displeji

zobrazen rotační pohyb obvodových segmentů. Po uplynutí

uvedené doby dojde k vypnutí motoru a na displeji musí

být zobrazeno písmeno „C“, aniž by blikalo, dokud nebude

po uplynutí dalších 50 minut motor znovu spuštěn na 10

F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach

- Po stisknutí tlacítka F po dobu 2 s (kryt je vypnut) bude

aktivována funkce „clean air“. Tato funkce zapne motor na

deset minut každou hodinuna první rychlost. Jakmile bude

tato funkce aktivována, motor bude uveden do chodu na první

rychlost po dobu 10 s, behem které budou blikat soucasne

tlacítka F a C. Po uplynutí této doby se motor vypne a led

tlacítka F zustane osvetlen až do doby, kdy po 50 minutách

bude znovu motor uveden do chodu na první rychlost a led

F a C znovu zacnou blikat po 10 minut a tak dále. Po stisknutí

jakéhokoliv tlacítka s výjimkou svetel se kryt okamžite vrátí

do svého normálního fungování. (napr. pokud se stiskne

tlacítko D, deaktivuje se funkce „clean air“ a motor zacne

pracovat na druhou rychlost, stisknutím tlacítka B se tato

• Nasycení protitukových ltrů/ltrů s aktivním uhlím:

- Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu

umytí protitukových ltrů.

- Blikání tlačítka A frekvencí 0,5 sek. poukazuje na potřebu

výměny uhlíkových ltrů.

Po vložení čistého ltru je třeba vynulovat elektronickou

paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud

tlačítko nepřestane blikat.

Povely: Mechanické (Obr.9 B)

A = przycisk OŒWIETLENIE B = przycisk W£¥CZENIE C = przycisk PIERWSZA PRÊDKOŒÆ

- 28 -G = wskaŸnik SILNIK FUNKCJONUJ¥CY

• Výměna halogenových žárovek (obr. 10).

Při výměně halogenových žárovek B sejměte sklíčko C po jeho

nadzvednutí v místě příslušných otvorů.Žárovky nahraďte

novými žárovkami stejného druhu.

Upozornění:Nedotýkejte se žárovky holýma rukama.

• Výměna zářivek (obr. 11).

Při výměně zářivky vyjměte všechny protitukové filtry

způsobem popsaným na (obr.6) a odmontujte zářivku.

Nahraďte ji novou stejného druhu (obr. 11).

SERVISNÍ SLUŽBA PRO ZÁKAZNÍKY Dříve, než se obrátíte na Servisní službu.

V př ípa dě ne fun kč nos ti va še ho v ýr ob ku vá m

- Zkontrolovat dobrý stav zástrčky v elektrické zásuvce.

V případě odhalení příčiny poruchy: Vypněte zařízení,

neoprávněně do něj nezasahujte a obraťte se na Servisní

VÝROBNÍ ČÍSLO VÝROBKU. Kde jej lze najít?

Je důležité, abyste oznámili Servisní službě označení výrobku

a výrobní číslo (16 znaků, které začínají číslem 3), které se

nachází na záručním listě nebo na identikačním štítku stroje,

umístěném uvnitř zařízení.

Tímto způsobem přispějete k tomu, že se vyhnete zbytečným

přesunům technika, a kromě toho tím budete ušetříte
