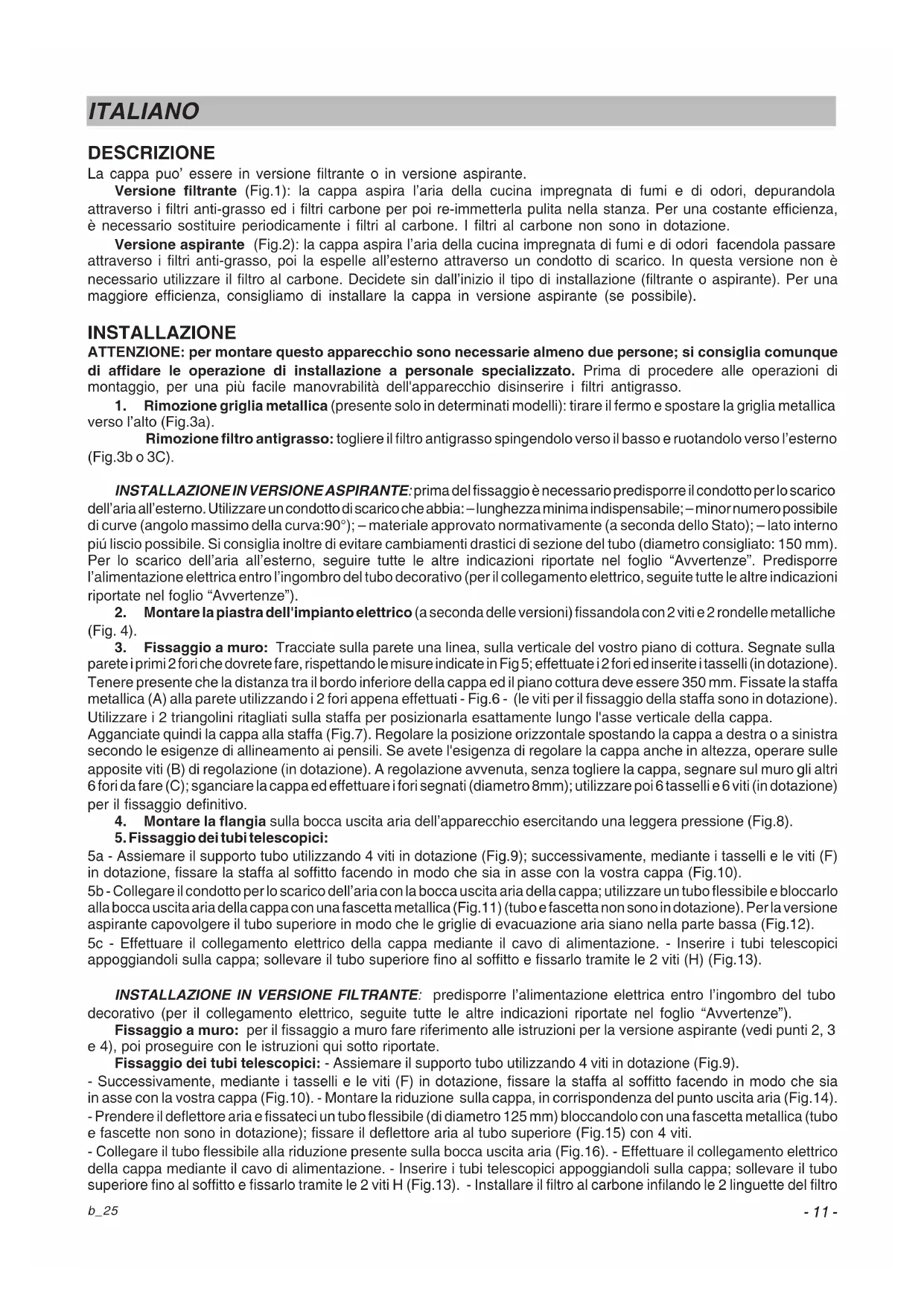

MANUALE UTENTE RHV9102 ROSIERES
ITALIANO DESCRIZIONE La cappa puo’ essere in versione filtrante o in versione aspirante.
Versione filtrante (Fig.1): la cappa aspira l’aria della cucina impregnata di fumi e di odori, depurandola
attraverso i filtri anti-grasso ed i filtri carbone per poi re-immetterla pulita nella stanza. Per una costante efficienza,
è necessario sostituire periodicamente i filtri al carbone. I filtri al carbone non sono in dotazione.
Versione aspirante (Fig.2): la cappa aspira l’aria della cucina impregnata di fumi e di odori facendola passare
attraverso i filtri anti-grasso, poi la espelle all’esterno attraverso un condotto di scarico. In questa versione non è
necessario utilizzare il filtro al carbone. Decidete sin dall’inizio il tipo di installazione (filtrante o aspirante). Per una
maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).
INSTALLAZIONE ATTENZIONE: per montare questo apparecchio sono necessarie almeno due persone; si consiglia comunque
di affidare le operazione di installazione a personale specializzato. Prima di procedere alle operazioni di
montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso.
1. Rimozione griglia metallica (presente solo in determinati modelli): tirare il fermo e spostare la griglia metallica
verso l’alto (Fig.3a).
Rimozione filtro antigrasso: togliere il filtro antigrasso spingendolo verso il basso e ruotandolo verso l’esterno
INSTALLAZIONE IN VERSIONE ASPIRANTE: prima del fissaggio è necessario predisporre il condotto per lo scarico
dell’aria all’esterno. Utilizzare un condotto di scarico che abbia: – lunghezza minima indispensabile; – minor numero possibile
di curve (angolo massimo della curva:90°); – materiale approvato normativamente (a seconda dello Stato); – lato interno
piú liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro consigliato: 150 mm).
Per lo scarico dell’aria all’esterno, seguire tutte le altre indicazioni riportate nel foglio “Avvertenze”. Predisporre
l’alimentazione elettrica entro l’ingombro del tubo decorativo (per il collegamento elettrico, seguite tutte le altre indicazioni
riportate nel foglio “Avvertenze”).
2. Montare la piastra dell'impianto elettrico (a seconda delle versioni) fissandola con 2 viti e 2 rondelle metalliche
3. Fissaggio a muro: Tracciate sulla parete una linea, sulla verticale del vostro piano di cottura. Segnate sulla
parete i primi 2 fori che dovrete fare, rispettando le misure indicate in Fig 5; effettuate i 2 fori ed inserite i tasselli (in dotazione).
Tenere presente che la distanza tra il bordo inferiore della cappa ed il piano cottura deve essere 350 mm. Fissate la staffa
metallica (A) alla parete utilizzando i 2 fori appena effettuati - Fig.6 - (le viti per il fissaggio della staffa sono in dotazione).
Utilizzare i 2 triangolini ritagliati sulla staffa per posizionarla esattamente lungo l'asse verticale della cappa.
Agganciate quindi la cappa alla staffa (Fig.7). Regolare la posizione orizzontale spostando la cappa a destra o a sinistra
secondo le esigenze di allineamento ai pensili. Se avete l'esigenza di regolare la cappa anche in altezza, operare sulle
apposite viti (B) di regolazione (in dotazione). A regolazione avvenuta, senza togliere la cappa, segnare sul muro gli altri
6 fori da fare (C); sganciare la cappa ed effettuare i fori segnati (diametro 8mm); utilizzare poi 6 tasselli e 6 viti (in dotazione)
per il fissaggio definitivo.
4. Montare la flangia sulla bocca uscita aria dell’apparecchio esercitando una leggera pressione (Fig.8).
5. Fissaggio dei tubi telescopici:
5a - Assiemare il supporto tubo utilizzando 4 viti in dotazione (Fig.9); successivamente, mediante i tasselli e le viti (F)
in dotazione, fissare la staffa al soffitto facendo in modo che sia in asse con la vostra cappa (Fig.10).
5b - Collegare il condotto per lo scarico dell’aria con la bocca uscita aria della cappa; utilizzare un tubo flessibile e bloccarlo
alla bocca uscita aria della cappa con una fascetta metallica (Fig.11) (tubo e fascetta non sono in dotazione). Per la versione
aspirante capovolgere il tubo superiore in modo che le griglie di evacuazione aria siano nella parte bassa (Fig.12).
5c - Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. - Inserire i tubi telescopici
appoggiandoli sulla cappa; sollevare il tubo superiore fino al soffitto e fissarlo tramite le 2 viti (H) (Fig.13).
INSTALLAZIONE IN VERSIONE FILTRANTE: predisporre l’alimentazione elettrica entro l’ingombro del tubo
decorativo (per il collegamento elettrico, seguite tutte le altre indicazioni riportate nel foglio “Avvertenze”).
Fissaggio a muro: per il fissaggio a muro fare riferimento alle istruzioni per la versione aspirante (vedi punti 2, 3
e 4), poi proseguire con le istruzioni qui sotto riportate.
Fissaggio dei tubi telescopici: - Assiemare il supporto tubo utilizzando 4 viti in dotazione (Fig.9).
- Successivamente, mediante i tasselli e le viti (F) in dotazione, fissare la staffa al soffitto facendo in modo che sia
in asse con la vostra cappa (Fig.10). - Montare la riduzione sulla cappa, in corrispondenza del punto uscita aria (Fig.14).
- Prendere il deflettore aria e fissateci un tubo flessibile (di diametro 125 mm) bloccandolo con una fascetta metallica (tubo
e fascette non sono in dotazione); fissare il deflettore aria al tubo superiore (Fig.15) con 4 viti.
- Collegare il tubo flessibile alla riduzione presente sulla bocca uscita aria (Fig.16). - Effettuare il collegamento elettrico
della cappa mediante il cavo di alimentazione. - Inserire i tubi telescopici appoggiandoli sulla cappa; sollevare il tubo
superiore fino al soffitto e fissarlo tramite le 2 viti H (Fig.13). - Installare il filtro al carbone infilando le 2 linguette del filtro- 12 -
nell'apposita sede (Fig.17) e facendolo ruotare verso l'alto.
FUNZIONAMENTO A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi:
C) Decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore.
D) Aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.
E) RESET ALLARME FILTRI / TIMER: premendo il tasto durante la visualizzazione dell’allarme filtri (a motore
spento) azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per
cui la cappa si spegne automaticamente dopo 5 minuti.
L1) I 4 led VERDI segnalano la velocità in esecuzione.
L2) Quando il LED è rosso (a motore spento) indica l’ALLARME FILTRI. Quando il LED è verde (lampeggiante)
indica che è stato azionato il TIMER tramite il tasto E.
Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri
antigrasso e sostituiti i filtri carbone.
Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere
il tasto E durante la visualizzazione dell’allarme filtri.
P1) OFF/- Luci: Decrementa l’intensità luminosa fino ad arrivare alla minima intensità. Se premuto per 2" si spengono
P2) ON/+ Luci: Accende le luci richiamando l’ultimo livello di luminosità impostato (prima dell’ultimo spegnimento).
Incrementa l’intensità luminosa fino ad arrivare alla massima intensità.
P3) OFF/- Motore: Decrementa la velocità fino ad arrivare alla minima. Se premuto per 2" viene spento il motore.
Se premuto per 2" quando è attivo l’allarme filtri azzera il conteggio ORE.
P4) ON/+ Motore: Accende il motore richiamando l’ultima velocità impostata (prima dell’ultimo spegnimento).
Incrementa la velocità del motore fino ad arrivare alla massima velocità (NON INTENSIVE).
Se premuto per 2" si attiva il TIMER di 5 minuti (evidenziato con il lampeggio dei led relativi alla velocità in esecuzione).
Se premuto per 2" quando il Timer è attivo, questo viene ELIMINATO.
P5) INT: Funziona solo a motore acceso. Se premuto una volta attiva la PRIMA velocità intensiva, premuto una
seconda volta attiva la SECONDA intensiva, se premuto una TERZA volta si ritorna alla velocità impostata prima
dell’intensiva (cioè una delle prime 4).
L1) I 4 led VERDI segnalano la velocità in esecuzione.
L2) Led Bicolore: VERDE : indica la prima velocità intensiva. ROSSO : indica la seconda velocità intensiva.
Dopo 30h di funzionamento, i primi 2 led (L1) lampeggiano; indica che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, gli ultimi 2 led (L1) lampeggiano; indica che devono essere puliti i filtri antigrasso e
sostituiti i filtri carbone.
Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere
il tasto P3 durante la visualizzazione dell’allarme filtri.
C) Decrementa la velocità del motore fino ad arrivare a zero. Se premuto per 2" quando è attivo l’Allarme Filtri
azzera il conteggio ORE.
D) Aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.
E) Attiva/disattiva il Sensore (modalità AUTOMATICA o MANUALE). In modalità Automatica il sensore è attivo e sul
Display (L) compare la lettera “A”.
- segnala la velocità in esecuzione
- segnala la modalità Automatica tramite la visualizzazione della lettera “A”. Cambiando la velocità del motore,
viene visualizzata la velocità in esecuzione con tre lampeggi, poi viene di nuovo visualizzata la lettera “A”.
- segnala l’Allarme Filtri (a motore spento) tramite la visualizzazione del segmento centrale per 30”.
ALLARME FILTRI: viene evidenziato a Motore Spento per 30":
Dopo 30h di funzionamento, sul display si illumina il segmento centrale; indica che devono essere puliti i filtri
Dopo 120h di funzionamento, sul display lampeggia il segmento centrale; indica che devono essere puliti i filtri antigrasso
e sostituiti i filtri carbone.- 13 -
Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il
tasto C durante la visualizzazione dell’allarme filtri.
SENSIBILITA’ DEL SENSORE GAS: la sensibilità del sensore puo’ essere modificata secondo le proprie esigenze. Per
modificare tale sensibilità, l’apparecchio deve trovarsi in modalità manuale (cioè sul display non deve comparire la lettera
“A” ma la velocità di esecuzione); se cosi’ non fosse, premere il tasto E.
Modificare la sensibilità premendo contemporaneamente il tasto D ed il tasto E. Sul display verrà evidenziata la
sensibilità impostata. Tramite i pulsanti C(-) e D(+) si imposta la sensibilità desiderata. Memorizzare la “nuova”
sensibilità premendo il tasto E.
ATTENZIONE: PER EVITARE DI DANNEGGIARE IL SENSORE, NON USARE PRODOTTI SILICONICI IN PROSSIMITÀ DELLA CAPPA!
A) Diminuisce l’intensità luminosa fino al minimo. Premendo il tasto per 2” le luci si spengono.
B) accende le luci richiamando l’ultimo livello di luminosità impostato. Incrementa l’intensità luminosa fino al
C) Decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore.
Se premuto per 2" quando è attivo l’Allarme Filtri azzera il conteggio ORE.
D) Aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.
E) Attiva/disattiva il Sensore (modalità AUTOMATICA o MANUALE). In modalità Automatica il sensore è attivo e sul
Display (L) compare la lettera “A”.
- segnala la velocità in esecuzione.
- segnala la modalità Automatica tramite la visualizzazione della lettera “A”. Cambiando la velocità del motore,
viene visualizzata la velocità in esecuzione con tre lampeggi, poi viene di nuovo visualizzata la lettera “A”.
- segnala l’Allarme Filtri (a motore spento) tramite la visualizzazione del segmento centrale per 30”.
ALLARME FILTRI: viene evidenziato a Motore Spento per 30":
Dopo 30h di funzionamento, sul display compare la lettera “F”; indica che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, sul display lampeggia la lettera “F”; indica che devono essere puliti i filtri antigrasso
e sostituiti i filtri carbone.
Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere
il tasto C durante la visualizzazione dell’allarme filtri.
SENSIBILITA’ DEL SENSORE GAS: la sensibilità del sensore puo’ essere modificata secondo le proprie esigenze.
Per modificare tale sensibilità, l’apparecchio deve trovarsi in modalità manuale (cioè sul display non deve comparire
la lettera “A” ma la velocità di esecuzione); se cosi’ non fosse, premere il tasto E.
Modificare la sensibilità premendo contemporaneamente il tasto D ed il tasto E. Sul display verrà evidenziata la
sensibilità impostata. Tramite i pulsanti C(-) e D(+) si imposta la sensibilità desiderata. Memorizzare la “nuova”
sensibilità premendo il tasto E.
ATTENZIONE: PER EVITARE DI DANNEGGIARE IL SENSORE, NON USARE PRODOTTI SILICONICI IN PROSSIMITÀ DELLA CAPPA!
Filtri antigrasso: una cura particolare va rivolta ai filtri antigrasso che devono essere puliti periodicamente,
quando compare l’allarme filtri antigrasso. Per istruzioni sull’Allarme filtri, fare riferimento al paragrafo Comandi.
Smontate i filtri come descritto al punto 1 e lavateli con detersivo neutro.
Filtri carbone: nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire i filtri al carbone
periodicamente, quando compare l’allarme filtri carbone. Per istruzioni sull’Allarme filtri, fare riferimento al paragrafo
Comandi. Smontaggio del filtro carbone: togliere la griglia metallica (Fig.3a) ed il filtro antigrasso (Fig.3b/3c).
Rimuovere il filtro carbone premendo il fermo verso l’interno, ruotare il filtro fino a togliere le due linguette dalle loro
Illuminazione: per accedere alle lampade occorre rimuovere il supporto metallico svitando le due viti (Fig.22) e
spostarlo verso destra; per sostituire le lampade alogene svitare la ghiera in senso antiorario ed estrarre il bulbo (Fig.23).
Sostituire con lampade dello stesso tipo.- 14 -
