MANUALE UTENTE RDD 9800 PN ROSIERES

8A8B! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Utilizzare dei guanti nelle operazioni di installazio- ne e di manutenzione. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Attenzione: la mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istru- zioni può comportare rischi di natura elettrica.

(Per le versioni aspiranti) ! Predisporre il foro ed il condotto di scarico dell’aria (diametro 150mm). ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno piu’ liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. ! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc). ! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo. ! Attrezzare il locale con delle prese d’aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparecchi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci puo’ essere il risucchio dei gas di scarico della fonte di calore. FILTRANTE O ASPIRANTE ? La cappa puo’ essere in versione aspirante o in versio- ne filtrante. Decidere sin dall’inizio il tipo di installazione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile). Versione aspirante Versione con centralina esterna La cappa depura l’aria e la espelle all’esterno attra- verso un condotto di scarico (diametro 150 mm). Versione filtrante La cappa depura l’aria e la re-immette pulita nella stanza. Solo per le cappe dotate di comando elettronico: la 4^ velocità (intensiva) viene automaticamente abbassata alla 3^ velocità dopo 5’ di funzionamento, per ottimizzare i consumi energetici. - Se la cappa viene dimenticata accesa (luci e/o motore) dopo 10 ore in assenza di comandi da parte dell’uten- te, automaticamente viene riportata nella condizione di OFF con tutti i servizi spenti. - Ogni volta che viene impostato un comando da ta- stiera o da radiocomando (opzionale), il Buzzer emet- te un “beep”. - In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripri- stino la cappa rimane nella condizione OFF, quindi il motore deve essere riattivato manualmente. COMANDI P1 P2 P3 P4 P5 P6 P7 P1: reset allarme filtri P2: on/off led - (solo per certi modelli, con la pressio- ne lunga del tasto è possibile modificare l'intensi- tà dei led High/Low) Nota: L'accensione dei led è visualizzata da P2 solo con il pannello aspiratore completamente aperto P3: on/off motore - 1^vel P4: 2^vel P5: 3^vel P6: 4^vel P7: up/down pannello aspiratore (in fase di apertura è possibile fermare il pannello all'altezza desiderata con una seconda pressione del tasto) Funzione Timer 5': Con la pressione lunga (>2") dei tasti P3, P4, P5 o P6 si attiva la funzione Timer 5'. Trascorsi minuti il motore si spegne e il carrello si chiude. Le luci passano dall'intensità High all'intensità Low. Quando la funzio- ne è attiva il led corrispondente alla velocità corrente del motore lampeggia. Visualizzazione allarme filtri: Filtri antigrasso: Dopo 30h di funzionamento del motore, il led del tasto P1 si accende per 30'' ogni qualvolta si spegne il motore. Filtro carbone: Dopo 120h di funzionamento del motore, il led del tasto P1 lampeggia per 30'' ogni qualvolta si spegne il motore. ItalianoCOMANDI P1: reset allarme filtri P2: on/off motore - 1^vel P3: 2^vel P4: 3^vel P5: 4^vel P6: up/down pannello aspiratore (in fase di apertura è possibile fermare il pannello all'altezza desidera- ta con una seconda pressione del tasto) Funzione Timer 5': Con la pressione lunga (>2") dei tasti P2, P3, P4 o P5 si attiva la funzione Timer 5'. Trascorsi minuti il motore si spegne e il carrello si chiude. Le luci passano dall'intensità High all'intensità Low. Quando la funzione è attiva il led corrispondente alla velocità corrente del motore lampeggia. Visualizzazione allarme filtri: Filtri antigrasso: Dopo 30h di funzionamento del motore, il led del tasto P1 si accende per 30'' ogni qualvolta si spegne il motore. Filtro carbone: Dopo 120h di funzionamento del motore, il led del tasto P1 lampeggia per 30'' ogni qualvolta si spegne il motore. COMANDI P1: on/off motore - 1^vel P2: 2^vel P3: 3^vel P4: 4^vel P5: up/down pannello aspiratore (in fase di apertura è possibile fermare il pannello all'altezza desidera- ta con una seconda pressione del tasto) Funzione Timer 5': A motore acceso, con pressione lunga dei tasti P1- P4 (a seconda della velocità impostata), si attiva la funzione Timer 5'. Quando questa funzione è attiva il led corrispondente alla velocità (L1-L4) lampeggia. Trascorsi 5' il motore si spegne e il carrello si chiude. Visualizzazione allarme filtri: Dopo 30h di funzionamento del motore, il led L1-L5 si accendono per 30'' ogni qualvolta si spegne il motore. Dopo 120h di funzionamento del motore, il led L1-L5 lampeggiano per 30'' ogni qualvolta si spegne il moto- re. Per fare il RESET dell'allarme allarme si deve preme- re uno dei tasti P1-P5 per 2" durante la visualizzazione dell'allarme.

Il prodotto, per il suo corretto funzionamento, è dotato di una serie di dispositivi di sicurezza che mirano anche alla prevenzione di eventuali infortuni causati da uso improprio. Prestare comunque la massima attenzione nell’utiliz- zare il prodotto, soprattutto alle parti in movimento. ALLARME SUL COMANDO (tutti i modelli)

1. Tutti i led lampeggianti: significa che il carrello

telescopico è bloccato. Attendere 30”, quindi premere il tasto UP/DOWN per sbloccare il carrel- lo.

2. Led tasto UP/DOWN lampeggiante: significa che il

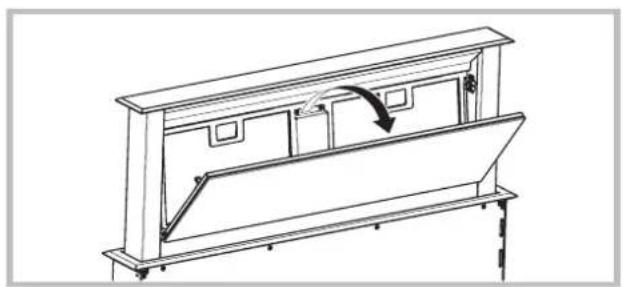

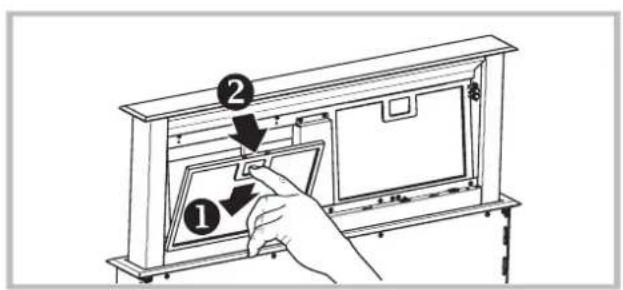

pannello frontale dei filtri non è correttamente agganciato. Riposizionarlo in modo corretto.MANUTENZIONE ! Prima di pulire o fare manutenzione togliere la tensione. Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal suo servizio assistenza o da persone similmente qualificate, al fine di evitare un pericolo. Pulizia della cappa QUANDO PULIRE: pulire almeno ogni 2 mesi per evitare rischi di incendio. PULIZIA ESTERNA: usare un panno inumidito con acqua tiepida e detersivo neutro (per le cappe verni- ciate); usare prodotti specifici per cappe in acciaio, rame o ottone. PULIZIA INTERNA: usare un panno (o un pennello) imbevuto di alcool etilico denaturato. COSA NON FARE: non usare prodotti abrasivi o corrosivi (esempio spugne metalliche, spazzole troppo dure, detergenti molto aggressivi, ecc.) Pulizia dei filtri antigrasso QUANDO PULIRE: pulire almeno ogni 2 mesi per evitare rischi di incendio. COME TOGLIERE I FILTRI: in corrispondenza della maniglia spingere il fermo verso il retro e tirare il filtro verso il basso. COME PULIRE I FILTRI: lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compro- mette in nessun modo la funzionalità dei filtri. Sostituzione del filtro carbone (P) (Solo per la cappa filtrante) QUANDO SOSTITUIRE: sostituire almeno ogni 6 mesi. COME TOGLIERLO: rimuovere il filtro carbone togliendo prima i 2 fermafiltri “M”.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chia- mare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona: Verificare che: - non c’è interruzione di corrente. - è stata selezionata una velocità.

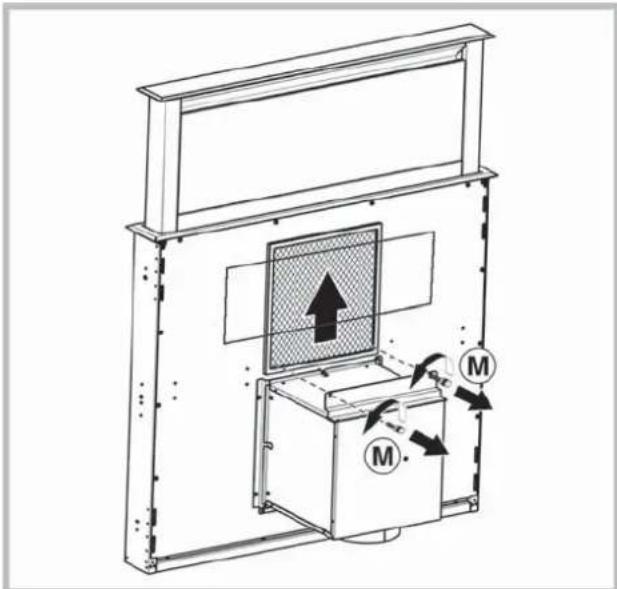

• Se la cappa ha un rendimento scarso: Verificare che: - La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata. - La cucina è sufficientemente areata per permettere una presa d’aria. - Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento: Verificare che: - non c’è interruzione di corrente. - il dispositivo di interruzione omnipolare non è scatta- to. Componenti non in dotazione con il prodottoEnglish ! The appliance must be installed by a qualified person in compliance with the instructions provided.
