| Technische Merkmale | Wandhaube, Breite 60 cm, integrierter Motor, 3 Leistungsstufen |
|---|---|
| Luftdurchsatz | Bis zu 700 m9/h |
| Lautst e4rke | Max 65 dB |
| Filtertyp | Kohlenstofffilter (optional), waschbarer Metallfilter |
| Beleuchtung | Integrierte LED-Beleuchtung |
| Abmessungen | 60 x 50 x 80 cm (B x T x H) |
| Installation | Wandmontage, erfordert einen Abluftkanal |
| Bedienung | Touch-Bedienung, LED-Anzeige, Betriebsmodi: Abluft oder Umluft |
| Wartung | Maschinenwaschbare Filter, regelm e4 dfige Reinigung der Haube empfohlen |
| Sicherheit | Schutz vor berhitzung, entspricht den geltenden Sicherheitsnormen |
| Allgemeine Informationen | 2 Jahre Garantie, Energieverbrauchsklasse A |
Häufig gestellte Fragen - RHG 5800 IN ROSIERES
Benutzerfragen zu RHG 5800 IN ROSIERES
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch RHG 5800 IN - ROSIERES und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RHG 5800 IN von der Marke ROSIERES.

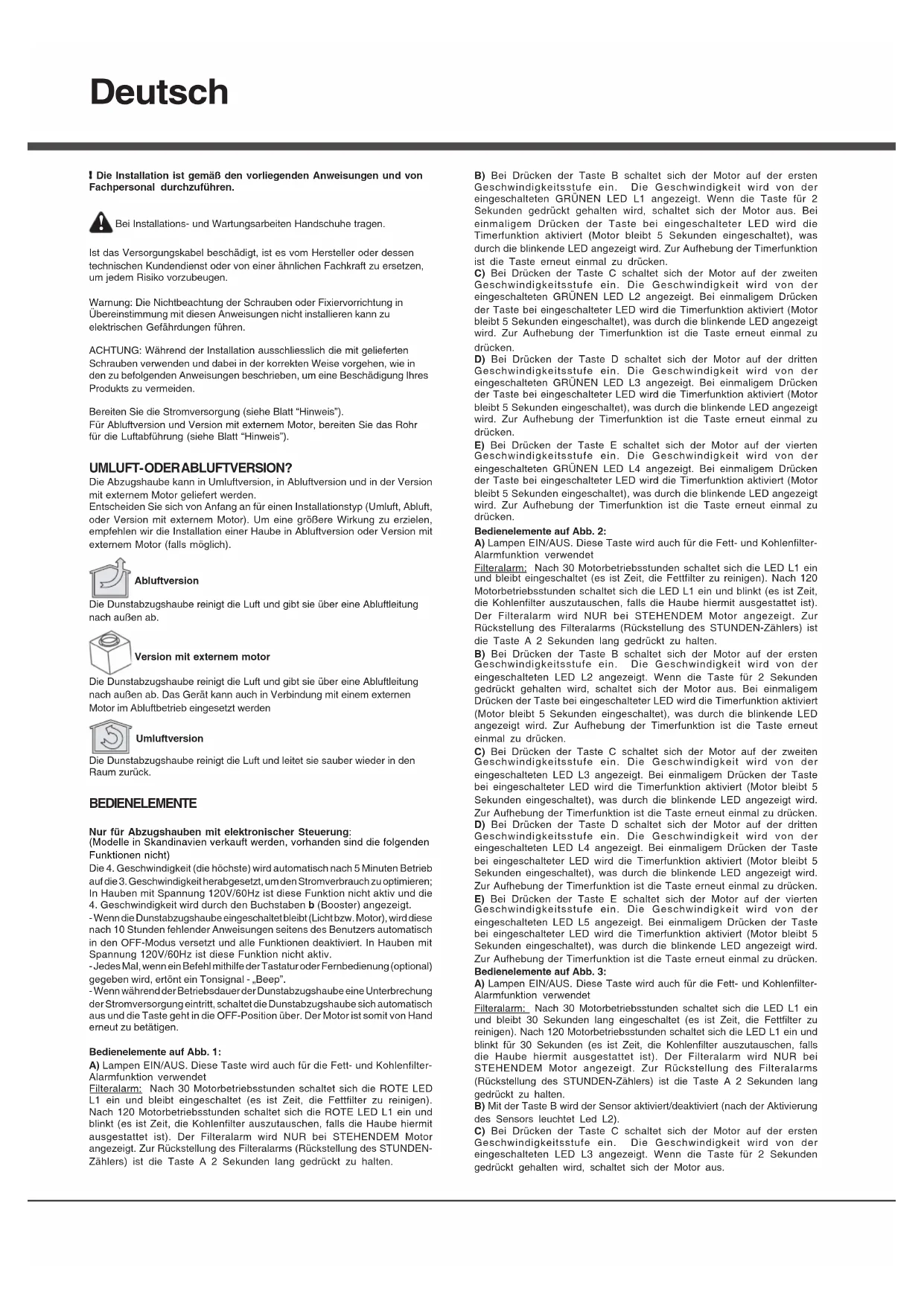

BEDIENUNGSANLEITUNG RHG 5800 IN ROSIERES
Fixing A (Modell mit externem motor und Perimeter-Extraktion).
Abmontieren des Gerätes (für Modelle mit Montage Typ C).
Während der folgenden Arbeiten immer das Gerät abstutzen.
I Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzufahren.
Bei Installations- und Wartungsarbeiten Handschuhe trag.
Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.
Warning: Die Nichtbeziehung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdienungen führen.
ACHTUNG: Wahrend der Installation ausschliesslich die mit gelieferten Schrauben verwenden und damit in der korrekten Weise vorgehen, wie in den zu befolgenden Anweisungen beschrieben, um eine Beschädigung Ihres Produktus zu vermeiden.
Bereiten Sie die Stromversorgung (siehe Blatt "Hinweis").
Für Abluftversion und Version mit externem Motor, bereiten Sie das Rohr für die Luftabführung (siehe Blatt "Hinweis").
UMLUFT-ODERABLUFTVERSION?
Die Abzugshaube kann in Umluftversion, in Abluftversion und in der Version mit externem Motor gefelert werden.
Entscheiden Sie sich von Anfang an für einen Installationstyp (Umluft, Abluft, oder Version mit externem Motor). Um eine große Wirkung zu erzielen, empfehlen wir die Installation einer Haube in Abluftversion oder Version mit externem Motor (falls möglich).
Abluftversion
Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab.
Version mit externem motor
Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluffleitung nach außen ab. Das Gerät kann auch in Verbindung mit einem externen Motor im Abflutbetrieb eingesetzt werden
Umluftversion
Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.
BEDIENELEMENTE
Nur für Abzugshauben mit elektronischer Steuerung:
(Modelle in Skandinavien verkauf werden,vorhanden sind die folgenden Funktionen nicht)
Die 4. Geschwindigkeit (die hochste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren; In Hauben mit Spannung 120V / 60Hz ist diese Funktion nicht aktiv und die 4. Geschwindigkeit wird durch den Buchstaben b (Booster) angezeigt.
- Wenn die Dunstabzugshaube eingeschaltet bleibt (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert. In Hauben mit Spannung 120V / 60Hz ist这部分 Funktion nicht aktiv.
Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fermbedienung (optional) gegeben wird, ertont ein Tonsignal - "Beep".
- Wenn während der Betriebsdauer der Dunstabzugshaube eine Unterrechnung der Stromversorgung eintritt, schaltet die Dunstabzugshaube sich automatisch aus und die Taste gehen in die OFF-Position über. Der Motor ist somit von Hand erneut zu betäigen.
Bedienelemente auf Abb. 1:
A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmunktion verwendet
Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die ROTE LED L1 ein und bleibt eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die ROTE LED L1 ein und blinkt (es ist Zeit, die Kohlenfilter auszuauschanen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarms (Rückstellung des STUNDEN-Zählers) ist die Taste A 2 Sekunden lang gedrückt zu halten.
B) Bei Drücken der Taste B schaltet sich der Motor auf der ersten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschalteten GRUNEN LED L1 angezeigt. Wenn die Taste für 2 Sekunden gedrück gehalten wird, schaltet sich der Motor aus. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungaktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneut einmal zu drucken.
C) Bei Drucken der Taste C schaltet sich der Motor auf der zweiten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschaltenen GRUNEN LED L2 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteneter LED wird die Timerfungkaktiviert (Motor bleibt 5 Sekunden eingeschatelt), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungkction ist die Taste ernut einmal zu drucken.
D) Bei Drucken der Taste D schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschaltenen GRUNEN LED L3 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungt aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungt ist die Taste erneutomal zu drucken.
E) Bei Drucken der Taste E schaltet sich der Motor auf der vierten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschaltenen GRUNEN LED L4 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungkeit aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungkeit ist die Taste erneut einmal zu drucken.
Bedienelemente auf Abb. 2:
A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmunktion verwendet
Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt (es ist Zeit, die Kohlenfilter auszuauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarmis (Rückstellung des STUNDEN-Zahlers) ist die Taste A 2 Sekunden lang gedrückt zu halten.
B) Bei Drücken der Taste B schaltet sich der Motor auf der ersten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L2 angezeigt. Wenn die Taste für 2 Sekunden gedrück gehalten wird, schalteit sich der Motor aus. Bei einmaligem Drücken der Taste bei eingeschalteter LED wird die Timerfungkeit aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungkeit ist die Taste erneutomal zu drucken.
C) Bei Drucken der Taste C schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungaktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungkeit ist die Taste erneut einmal zu drucken.
D) Bei Drucken der Taste D schaltet sich der Motor auf der dritten Geschwindigkeitsstufe. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungkeit aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungkeit ist die Taste erneut einmal zu drucken.
E) Bei Drucken der Taste E schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungtion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneut einmal zu drucken. Bedienelemente auf Abb. 3:
A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmunkfung verwendet
Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt 30 Sekunden lang eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt für 30 Sekunden (es ist Zeit, die Kohlenfilter auszubauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarm (Rückstellung des STUNDEN-Zährers) ist die Taste A 2 Sekunden lang gedrück zu halten.
B) Mit der Taste B wird der Sensor aktiviert/deaktiviert (nach der Aktivierung des Sensors leuchtet Led L2).
C) Bei Drücken der Taste C schaltet sich der Motor auf der ersten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschaltenen LED L3 angezeigt. Wenn die Taste für 2 Sekunden gedrück gehalten wird, schaltet sich der Motor aus.
D) Bei Drucken der Taste D schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschaltenen LED L4 angezeigt.
E) Bei Drücken der Taste E schaltet sich der Motor auf der dritten Geschwindigkeitstufe ein. Die Geschwindigkeit wird von der eingeschaltenen LED L5 angezeigt.
F) Bei Drücken der Taste F schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschaltenen LED L6 angezeigt.
SENSORENSENSIBILITAT: Die Sensibilität des Sensors kann je nach Bedarf reguliert werden. Bei gleichzeitigem Drucken der Tasten A und B wird die eingebene Sensibilität durch das Blinken der 4 Led L3, L4, L5 und L6 angezeigt. Mit den Tasten C, D, E und F kann nun die gewUNSchte Sensibilität eingestellt werden (Taste C Mindestensibilität, Taste F Höchstensibilität). Für die Gaskochfelder die gingeste Sensibilitatsstufe, für die Glaskeramikkochfelder die mittlere Sensititätsstufe, und für die Induktionskochfelder die höste Sensititätsstufe einstehen.
ACHTUNG:LED L1 BLINKT.ENTWEDER KOHLEFEFILTER WECHSEL ODER FETTFILTER REINIGEN.
SENSORENFUNKTION (Aktivierung mit Taste B): Dieses Gerät ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestattet, mit dem alle Funktionen der Haube gesteuetiert werden. Durch these System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert sogar auf GAS.
Wenn die Sensorfunktion aktiviert ist, so wird die Geschwindigkeit nur vorübergehend mit den Tasten C, D, E, und F eingestellt, da der Sensor die Geschwindigkeit dann automatisch reguliert.
Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor beschädigten können!
Bedienelemente auf Abb. 4:
Dieses Gerät ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestellt, mit dem alle Funktionen der Haube gesteuer werden. Durch diese System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert)sogaar auf GAS.
A) Beleuchtung ausschalten;
B) Beleuchtung einschalten;
C) Motorgeschwindigkeit bis auf Null vermindern. Durch Betätigung für 2^st wird bei ausgelöstem Filteralarm der Stundenzahler auf null gestellt.
D) Motor betätigten (durch Aufrufen der zuletzt eingestallen Geschwindigkeit) und Geschwindigkeit bis zum Erreichen der Höchstkufe hochfahren.
E) Aktiviert/deaktiviert den Sensor (AUTOMATISCHER oder MANUELLER Betriebsmodus). Im automatischen Betriebsmodus ist der Sensor aktiviert und auf dem Display (L) entschrift der Buchstabe "A".
L) Display:
-
zeigt die aktuelle Geschwindigkeit an
-
zeigt den automatischen Betriebsmodus an, wobei der Buchstabe "A" erscheint. Wenn die Motorgeschwindigkeit geändert wird, wird die aktuelle Geschwindigkeit mit dreimaligen Aufleuchten angezeigt, dann erscheint erneut der Buchstabe "A".
-
gibt Hinweis auf "Filteralarm" (bei ausgeschalteten Motor) an, indem das mittlere Segment 30" angezeigt wird.
FILTERALARM: wird bei ausgeschaltelem Motor für 30^ angezeigt:
Nach einer Betriebszeit von 30h leuchtet auf dem Display das mittlere Segment auf; um anzuzeigen, dass die Antifett-Filter gereinigt werden müssen.
Nach einer Betriebszeit von 120h blinkt auf dem Display das mittlere Segment; um anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetaucht werden müssen.
Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzahlers die Taste C (RESET) während der Anzeuge des Filteralarms zu drucken.
Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor beschädigten können!
SENSIBILITÄT DES GAS-SENSORS: Die Sensibilität des Gas-Sensors kann entsprechend den persönlichen Bedürnfissen des Benutzers verändert werden. Zur Änderung der Sensibilität muss das Gerät sich im manuellen Betriebszustand befinden (d.h. auf dem Display erscheidt nicht der Buchstabe “A”, sondern die aktuelle Geschwindigkeit); Gegebenenfalls ist die Taste E zu drucken.
Die Sensibilität kann durch gleichzeitiges Drucken der Tasten D und E verändert werden. Auf dem Display wird die eingesetzte Sensibilität angezeigt. Mit den Tasten C(-) und D(+) wird die gewünschte Sensibilität eingestellt Durch Drucken der Taste E wird die neue Sensibilität gespeichert.
Bedienelemente auf Abb. 5:
Taste A: LICHT einschalten.
Taste B: LICH tasschalten.
Taste C: Verminder t die Motorgeschwindigke bis zur Mindestgeschwindigkeit. Wenn sie fur circa 2" gedrückt wird, wird der Motor gestopt, die Geschwindigkeit
bleibt jedoch gespeichert.
Taste D: Motor betägien (durch Aufrufen der zuletzt eingestellen Geschwindigkeit) und Geschwindigkeit bis zum Erreichen der Höchstkufe hochfahren.
L Display
-
zeigt die aktuelle Geschwindigkeit an.
-
gibt Hinweis auf "Filteralarm" (bei ausgeschaltelem Motor) an, indem das mittlere Segment angezeigt wird.
-
zeigt die Aktivierung des Timers durch Blinken der jeweils eingestellten Zahl an.
Taste E: Aktivert den TIMER (bei laufendem Motor), d.h. die Haube wird nach 5' automatisch ausgeschelt. Darüber hinaus wird der Stundenzahler auf Null zurückgestellt, wenn der Filteralarm aktiviert ist (bei ausgeschelteten Motor).
FILTERALARM: wird bei ausgeschalteten Motor angezeigt:
Nach einer Betriebszeit von 30h leuchtet auf dem Display das mittlere Segment auf; um anzuzeigen, dass die Fett-Filter gereinigt werden * müssen . Nach einer Betriebszeit von 120h blinkt auf dem Display das mittlere Segment; um anzuzeigen, dass die Fett-Filter gereinigt und die Kohlenfilter ausgelaucht werden * müssen .
Nach der Reinigung der Fettfilter (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzahlers die Taste E (RESET) während der Anzeige des Filteralarms zu drucken.
Bedienelemente auf Abb. 6:
A) = LICHT einschalten/ausschalten.
B) = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobei gleichzeitig auf dem Display die Zahl für die gewährte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert.
Display C) = - Anzeige der gewährten Motorgeschwindigkeit (von 1 bis 4); - Anzeige der Timerauslösung durch Aufblinken den Nummer; - Anzeige des Filteralsms, wenn das mittlere Segment sich einschaltet oder blinkt.
D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wir die Taste nochmals gedrück, so werden nacheinander die Geschwindigkeiten 1-4 des Motors eingeschaltet. Wir die Taste ungebahr 2 Sekunden lang gedrück, so kommt der Motor zum Stillstand.
R) = Reset der Fett- und der Kohlefilter. Bei Eintritt des Filteralarms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blink das mittlere Segment auf, so sind die Fettfilter zu reinigen und die Kohlefilter zu erseten (nach Ablauf von 120 Betriebsstunden). Wenn hingegen ihre Haube keine Umluftversion ist und davon keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschalttem Motor und ist ungebung 30 Sekunden lang sightbar. Zur Wiederaufnahme der Stundenzahlung muss die Taste 2 Sekunden lang gedrück werden während die Anzeige blinkt.
Bedienelemente auf Abb. 7:
Dieses Gerat ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestattet, mit dem alle Funktionen der Haube gesteuet werden. Durch diese System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert)sogar auf GAS.
A): Ein- und Ausschalten der Lampen.
B): Ein- und Ausschalten des "automatischen" Betriebs. Das Einschalten dieser Funktion wird durch ein "A" auf dem Display C angezeigt; die Geschwindigkeit des Motors passst sich automatisch der in der Kuche vorhandenen Koncentration von Dunst, Gerüchen und Gas an.
Display C): Auf thisem wird der automatische Betrieb des Sensors angezeigt (Buchstabe "A"),weiters die durch den Sensor vorgegebene Motorgeschwindigkeit. Das Einschalten bzw. Blinken des mittleren Teiles deutet auf einen Filteralarm hin.
D: Vermindern der Motorgeschwindigkeit/Reset. Die Motorgeschwindigkeit wird bis auf Null vermindert (Anhalten); nach etwa 1 Minute schaltet die Haube automatisch wieder mit der vom Sensor vorgegebenen Geschwindigkeit ein. Druckt man diese Taste während der Anzeige des Filteralarms, so erzielt man die Rückstellung (RESET) des Zahlwerks der Betriebsstunden, das in der Folge neu anlauft.
E): Erhöhen der Motorgeschwindigkeit. Nach etwa 1 Minute schaltet die Haube automatisch wieder auf die vom Sensor vorgegebene Geschwindigkeit um. Dieses Gerat ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestellt, mit dem alle Funktionen der Haube gesteuerwert werden. Durch these System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert sugars auf GAS.
Einstellen der Sensorsensibilität: Die Sensibilität des Sensors kann folgendermaßen eingestellt werden: - Die Haube durch Drücken der Taste B ausschalten. Gleichzeitig die Tasten D und E drücken (auf dem Display erscheidt die Anzeige der Sensorsensibilität). Taste D oder E drücken, um die Sensibilität des Sensors zu erhöhen bzw. zu vermindern (1 : geringste Sensibilität / 9 : höchte Sensilität). - Bei einem Stromausfall stellt sich der Sensor automatisch auf Sensi-bitatsstufe 5 ein.
Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor beschädigten können!
Bedienelemente auf Abb. 8:
Schalter A: LICHT; Position 0: Licht an, Position 1: Licht aus.
Schalter B - MOTORGESCHWINDIGKEIT: Möglichkeit die Regulierung der Betriebsgeschwindigkeit des Motors. Position 0: Motor im Stillstand.
C:Motorfunktsanzeige.
Bedienelemente auf Abb. 9:
A): Licht einschalten/ausschalten; alle 30 Betriebsstunden leuchtet die zuteffende Anzeige auf und dies bedeutet, dass die Fettfilter zu reinigen sind; alle 120 Betriebsstunden blinkt die zuteffende Anzeige auf und dies bedeutet, dass die Fettfilter gereinigt und die Kohlefilter ersetzt werden müssen. Zur Wiederaufnahme der Stundenzahlung (RESET) muss die Taste A circa 1^ lang gedrückt werden (während die Anzeige eingeschaltet ist).
B): Schaltet den Motor mit der Geschwindigkeit 1 ein (die zutreffende Anzeige leuchtet auf); halt man die Taste circa 1" lang gedrückt, wird der Motor ausgeschelt; wird die Taste ein zweites Mal betatigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5^ kommt der Motor zum Stillstand (die Anzeige blinkt).
C): Schaltet den Motor mit der Geschwindigkeit 2 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt).
D): Schaltet den Motor mit der Geschwindigkeit 3 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt).
E): Schaltet den Motor mit der Geschwindigkeit 4 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet) erfolgt die Aktivierung des TIMERS und nach 5^ kommt der Motor zum Stillstand (die Anzeige blinkt).
WARTUNG
! Vor dem Reinigen oder Warten die Spannungszufuhr ausschalten.
Reinigung der Abzugshaube
WIE OFT: Reinigen Sie in Bezug auf die Nutzung, mindestens alle 2 Monate, um die Brandgebung zu vermeiden.
AUSSENREINigung: Für die äußere Reinigung (von lackierten Geräten) ein mit lauwarmem Wasser und neutralem Reiniger angefeuchtetes Tuch verwenden; für Edelstahl-, Kupfer- oder Messinghauben Spezialprodukte verwenden.
INNENREINIGUNG: Für die innere Reinigung des Geräts einen mit denaturiertem Athylalkohol getränkten Lappen (oder Pinse) verwenden.
WAS NICT GETAN WERDEN DARE: Keine scheuernden oder korrosiven Produkte (zum Beispiel Metalschwämme, zu harte Bürsten, aggressive Reinigungsmittel usw.) verwenden.

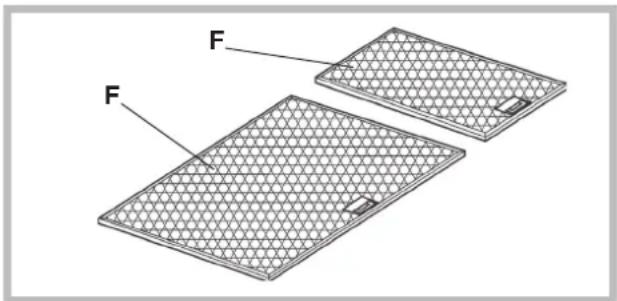

Reinigung der Fettfilter (F)
WIE OFT: Reinigen Sie in Bezug auf die Nutzung, mindestens alle 2 Monate, um die Brandgebung zu vermeiden.
REINIGEN DER FILTER: Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrsplummaschine waschen. Beim Waschen in der Geschirrsplummaschine wird die Funktionstüchtigkeit der Filter nicht beetrachteft, wenn diese evtl. etwas ausbleichen.
Austausch des Kohlefilters
(Nur bei Umlufthauben)
WIE OFT MUSS ER AUSGETAUSCHT WERDEN: ersetzt mindestens alle 6 Monate, je nach Gebrauch.
WIE WIRD ER ENTFERNT: Je nach dem Modell der Haube, ist diese mit runden oder rechttegen Filter ausgestattet.

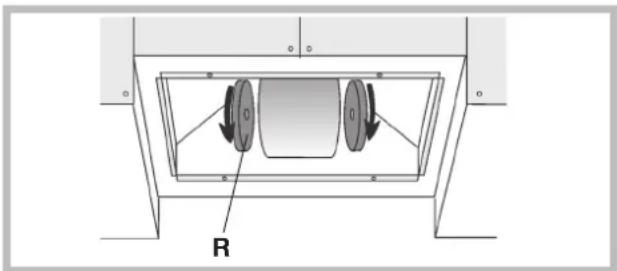

Wenn die Haube mit runden Kohlefilter (R) ausgestattet, setzen Sie die Kohlefilter mit einer Schaukelbewegung.

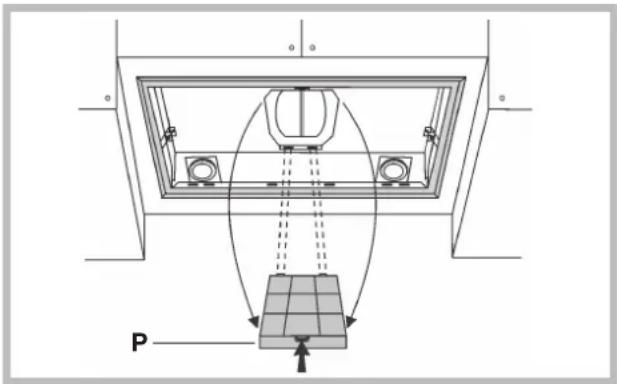

Bei Hauben mir rechteckigen Filtern (P) ist die Arretiervorrichtung nach innen zu drücken und der Filter nach unten zu drehen, bis die beiden Laschen aus ihren Aussparungen herausgezogen werden können.

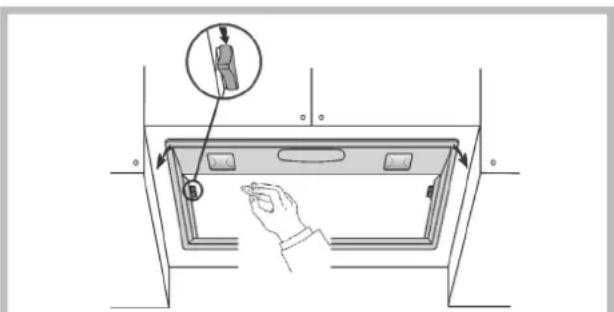

Beleuchting
Gegen Lampen vom selbst Typ auswechseln; wenn die Lampe nicht in der im Blatt „Hinweis" genommen Tabelle aufscheint, wenden Sie sich an das Zentrum für technische Hilfe.
STÖRUNGEN
Sollte die Abzugshaube nicht korrekt Funktionieren, beachten Sie folgende Hinweise, bevor Sie den Kundendienst kontaktieren:
Abzugshaube Funktioniert nicht
Mögliche Ursache (1): Versorgungsleitung ist nicht oder nicht korrekt angeschlossen.
Lösung: Der Monteur hat die elektrische Installation des Geräts nicht korrekt angeschlossen. Rufen Sie einen Elektriker / Monteur an.
Mögliche Ursache (2): Die Geschwindigkeit wurde nicht gewählt.
Lösung: Wahlen Sie die Geschwindigkeit auf dem Bedienpult.
Wenn sich die Haube während des normalen Betriebs ausschaltet, prüfen Sie, ob die Stromversorgung nicht ausgeschalten wurde und der omnipolare Schalter sich nicht eingeschalten hat.
- Das Geblase Funktioniert nicht, noch die Lampen leuchten
Mögliche Ursache: Das Versorgungskabel des Gebäse Motors ist nicht angeschlossen.
Lösung: Lokalisieren Sie das Versorgungskabel des Gebäse-Motors und schlieben Sie es an. Prüfen Sie, ob der Lüfter Funktioniert. Wenn Sie das Problem nicht beseitigen konnen, rufen Sie den Kundendienst an.
Die Abzugshaube Funktioniert nicht korrekt
Mögliche Ursache: Verschmutzte Filter / Trennwände.
Lösung: Prüfen Sie, ob der Filter sauber ist.
Bei Abzugshauben mit Kanalsystemen und bei Abzugshauben mit Aussenmotor
Mögliche Ursache (1): Das Kanalsystem wurde nicht gemäß der Anforderungen gefertigt. Wenn die Kanallänge den Anforderungen des Herstellers nicht entspricht, kann die Abzugshaube nicht optimal Funktionieren. Wenn der Kanalquerschnitt zu Klein ist, oder im System sich zu weitere Rohrbögen befinden, wird der Luftfluss langsamter. Wahlrend der Montage des Abzugkanals sollen den offiziellen Anweisungen der zuständigen Organe beachtet werden. (zum Beispiel darf die abgesaugte Luft nicht in den Kanal gelangen, da dies schon bei der Heizungsanlage, der Themosiphonpumpe, usw. betrieben wird). Im Raum befinden sich die Belüftungsöffnungen. Rufen Sie einen Monteur an.
Mögliche Ursache (2): Der Kanal ist verstoptf. Lösung: Prüfen Sie, ob ein Fremdkörper den Ventilkanal verstoptf (Vogelnester oder Verschmutzungen).
Mögliche Ursache (3): Ein Flügel der Drosselklappe öffnet sich nicht. Lösung: Prüfen Sie, ob die Transportsicherung am Flügel der Drosselklappe beseitigt ist und ob die Flügel sich frei bewegen können. Bei Abzugshauben mit Filter
Mögliche Ursache: Der Kohlefilter ist komplett geträkt. Lösung: Tauschen Sie den Kohlefilter aus.
Lampe Funktioniert nicht
Lampen (LED):
Wenn diese Lampe nicht in der unten angegebenen Tabelle (Spalte mit Hinweis) angegeben ist, rufen Sie den Kundendienst an.
Lampen mit Glubirnen:
Mögliche Ursache: Die Glubirne oder Lampenfassung ist mangelhaft, oder ein Versorgungskabel hat sich abgelöst.
Lösung: Die Glubirne in eine andere Fassung eindreten. Sollte die Glubirne weiterhin nicht Funktionieren, tauchen Sie die Glubirne gegen eine andere desselben Typus aus. Brennt nun die Glubirne, ist die Fassung mangelhaft oder das Versorgungskabel ist abgelöst. Rufen Sie den Kundendienst an.
Halogenlampen:
Mögliche Ursache: Die Glubirne oder Lampenfassung ist mangelhaft, oder ein Versorgungskabel ist abgelöst.
Lösung: Tauschen Sie die Glubirne gegen eine andere desselben Typs aus. Wenn das Problem weiter besteht, rufen Sie den Kundendienst an.
- Fernbedienung Funktioniert nicht (wenn sie sich in dem Lieferumfang befindet)
Mögliche Ursache (1): Keine Verbindung zwischen Fernbedienung und Abzugshaube.
Lösung: Prufen Sie, ob die Tasten auf der Abzugshaube korrekt funktionieren.
Die Stromversorgung der Abzugshaube mittels eines Kreisunterbrechers ausschalten, dann nochmal die Stromversorgung einschalten. Noch einmal die Verbindung zwischen Fernbedienung und Abzugshaube gemäß der Betriebsanleitung von der Fernbedienung wiederherstellen.
Mögliche Ursache (2): Die Batterie der Fernbedienung ist leer.
Lösung: Die Batterie gegen eine neue austauschen.
- Verriegelung der vertikalen Teleskoptafel (wenn sie sich in dem Lieferumfang befindet)
Wenn alle LED's blinken, ist die Teleskoptafel verriegelt. 30 Sekunden abwarten und die Taste "oben" oder "unter" drucken, um das Tablet zu entsperren.
Wenn die Taste "oben" oder "unter" blinkt, befindet sich der Schmierstofffilter nicht in der korrekten Position. Stellen Sie das Filter korrekt ein.
Wenn die Tafel verriegelt ist, prufen Sie, ob ein Versorgungskabel getrennt ist. Wenn das Problem weiter besteht, rufen Sie den Kundendienst an.
