MANUALE UTENTE RHG 5800 IN ROSIERES

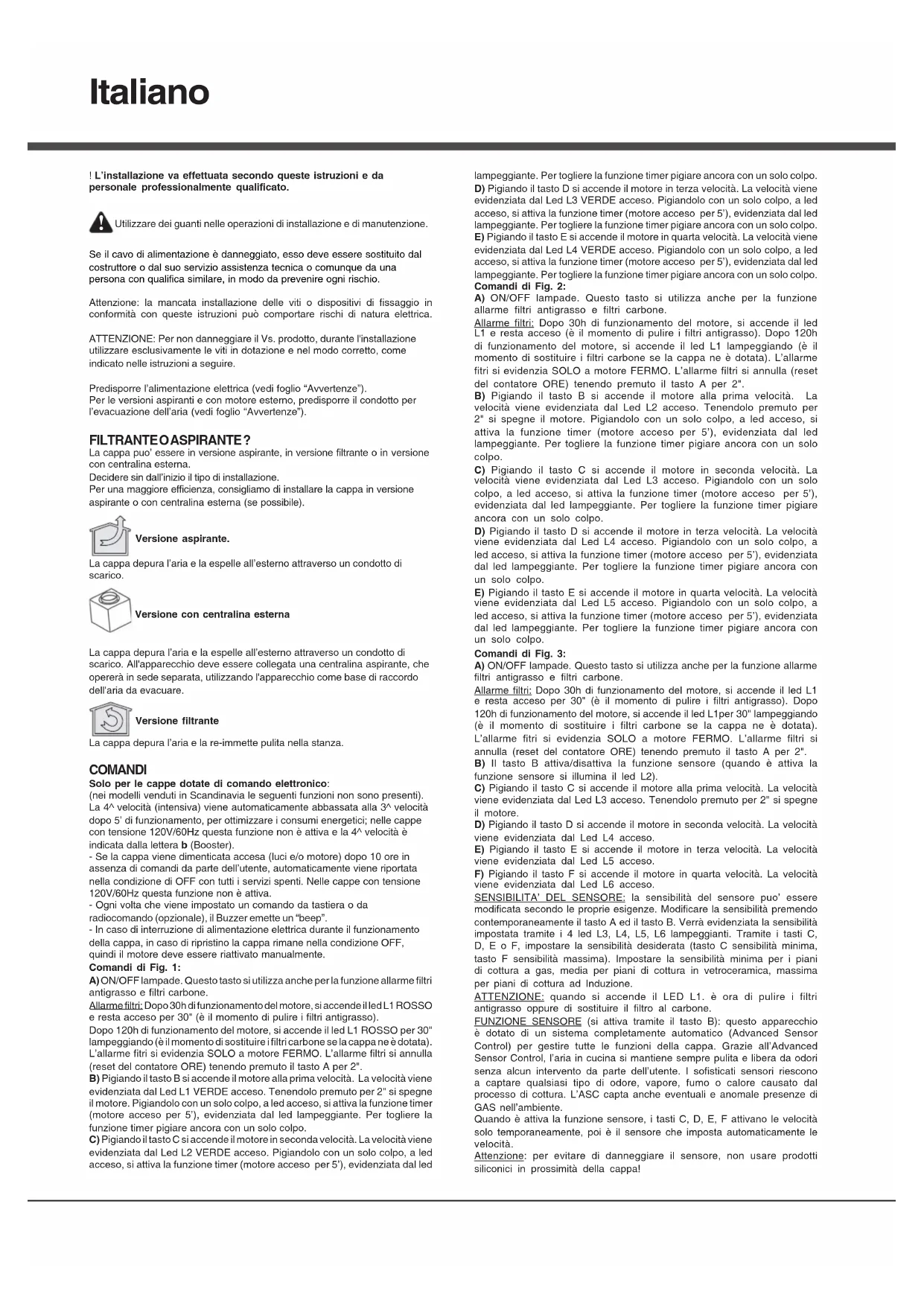

A B C E A B C! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Utilizzare dei guanti nelle operazioni di installazione e di manutenzione. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Attenzione: la mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica. ATTENZIONE: Per non danneggiare il Vs. prodotto, durante l'installazione utilizzare esclusivamente le viti in dotazione e nel modo corretto, come indicato nelle istruzioni a seguire. Predisporre l’alimentazione elettrica (vedi foglio “Avvertenze”). Per le versioni aspiranti e con motore esterno, predisporre il condotto per l’evacuazione dell’aria (vedi foglio “Avvertenze”). FILTRANTE O ASPIRANTE ? La cappa puo’ essere in versione aspirante, in versione filtrante o in versione con centralina esterna. Decidere sin dall’inizio il tipo di installazione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante o con centralina esterna (se possibile). Versione aspirante. La cappa depura l’aria e la espelle all’esterno attraverso un condotto di scarico. Versione con centralina esterna La cappa depura l’aria e la espelle all’esterno attraverso un condotto di scarico. All'apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Versione filtrante La cappa depura l’aria e la re-immette pulita nella stanza. COMANDI Solo per le cappe dotate di comando elettronico: (nei modelli venduti in Scandinavia le seguenti funzioni non sono presenti). La 4^ velocità (intensiva) viene automaticamente abbassata alla 3^ velocità dopo 5’ di funzionamento, per ottimizzare i consumi energetici; nelle cappe con tensione 120V/60Hz questa funzione non è attiva e la 4^ velocità è indicata dalla lettera b (Booster). - Se la cappa viene dimenticata accesa (luci e/o motore) dopo 10 ore in assenza di comandi da parte dell’utente, automaticamente viene riportata nella condizione di OFF con tutti i servizi spenti. Nelle cappe con tensione 120V/60Hz questa funzione non è attiva. - Ogni volta che viene impostato un comando da tastiera o da radiocomando (opzionale), il Buzzer emette un “beep”. - In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripristino la cappa rimane nella condizione OFF, quindi il motore deve essere riattivato manualmente. Comandi di Fig. 1: A) ON/OFF lampade. Questo tasto si utilizza anche per la funzione allarme filtri antigrasso e filtri carbone. Allarme filtri: Dopo 30h di funzionamento del motore, si accende il led L1 ROSSO e resta acceso per 30" (è il momento di pulire i filtri antigrasso). Dopo 120h di funzionamento del motore, si accende il led L1 ROSSO per 30" lampeggiando (è il momento di sostituire i filtri carbone se la cappa ne è dotata). L’allarme fitri si evidenzia SOLO a motore FERMO. L’allarme filtri si annulla (reset del contatore ORE) tenendo premuto il tasto A per 2". B) Pigiando il tasto B si accende il motore alla prima velocità. La velocità viene evidenziata dal Led L1 VERDE acceso. Tenendolo premuto per 2" si spegne il motore. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. C) Pigiando il tasto C si accende il motore in seconda velocità. La velocità viene evidenziata dal Led L2 VERDE acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led Italiano lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. D) Pigiando il tasto D si accende il motore in terza velocità. La velocità viene evidenziata dal Led L3 VERDE acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. E) Pigiando il tasto E si accende il motore in quarta velocità. La velocità viene evidenziata dal Led L4 VERDE acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. Comandi di Fig. 2: A) ON/OFF lampade. Questo tasto si utilizza anche per la funzione allarme filtri antigrasso e filtri carbone. Allarme filtri: Dopo 30h di funzionamento del motore, si accende il led L1 e resta acceso (è il momento di pulire i filtri antigrasso). Dopo 120h di funzionamento del motore, si accende il led L1 lampeggiando (è il momento di sostituire i filtri carbone se la cappa ne è dotata). L’allarme fitri si evidenzia SOLO a motore FERMO. L’allarme filtri si annulla (reset del contatore ORE) tenendo premuto il tasto A per 2". B) Pigiando il tasto B si accende il motore alla prima velocità. La velocità viene evidenziata dal Led L2 acceso. Tenendolo premuto per 2" si spegne il motore. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. C) Pigiando il tasto C si accende il motore in seconda velocità. La velocità viene evidenziata dal Led L3 acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. D) Pigiando il tasto D si accende il motore in terza velocità. La velocità viene evidenziata dal Led L4 acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. E) Pigiando il tasto E si accende il motore in quarta velocità. La velocità viene evidenziata dal Led L5 acceso. Pigiandolo con un solo colpo, a led acceso, si attiva la funzione timer (motore acceso per 5’), evidenziata dal led lampeggiante. Per togliere la funzione timer pigiare ancora con un solo colpo. Comandi di Fig. 3: A) ON/OFF lampade. Questo tasto si utilizza anche per la funzione allarme filtri antigrasso e filtri carbone. Allarme filtri: Dopo 30h di funzionamento del motore, si accende il led L1 e resta acceso per 30" (è il momento di pulire i filtri antigrasso). Dopo 120h di funzionamento del motore, si accende il led L1per 30" lampeggiando (è il momento di sostituire i filtri carbone se la cappa ne è dotata). L’allarme fitri si evidenzia SOLO a motore FERMO. L’allarme filtri si annulla (reset del contatore ORE) tenendo premuto il tasto A per 2". B) Il tasto B attiva/disattiva la funzione sensore (quando è attiva la funzione sensore si illumina il led L2). C) Pigiando il tasto C si accende il motore alla prima velocità. La velocità viene evidenziata dal Led L3 acceso. Tenendolo premuto per 2" si spegne il motore. D) Pigiando il tasto D si accende il motore in seconda velocità. La velocità viene evidenziata dal Led L4 acceso. E) Pigiando il tasto E si accende il motore in terza velocità. La velocità viene evidenziata dal Led L5 acceso. F) Pigiando il tasto F si accende il motore in quarta velocità. La velocità viene evidenziata dal Led L6 acceso. SENSIBILITA’ DEL SENSORE: la sensibilità del sensore puo’ essere modificata secondo le proprie esigenze. Modificare la sensibilità premendo contemporaneamente il tasto A ed il tasto B. Verrà evidenziata la sensibilità impostata tramite i 4 led L3, L4, L5, L6 lampeggianti. Tramite i tasti C, D, E o F, impostare la sensibilità desiderata (tasto C sensibilità minima, tasto F sensibilità massima). Impostare la sensibilità minima per i piani di cottura a gas, media per piani di cottura in vetroceramica, massima per piani di cottura ad Induzione. ATTENZIONE: quando si accende il LED L1. è ora di pulire i filtri antigrasso oppure di sostituire il filtro al carbone. FUNZIONE SENSORE (si attiva tramite il tasto B): questo apparecchio è dotato di un sistema completamente automatico (Advanced Sensor Control) per gestire tutte le funzioni della cappa. Grazie all’Advanced Sensor Control, l’aria in cucina si mantiene sempre pulita e libera da odori senza alcun intervento da parte dell’utente. I sofisticati sensori riescono a captare qualsiasi tipo di odore, vapore, fumo o calore causato dal processo di cottura. L’ASC capta anche eventuali e anomale presenze di GAS nell’ambiente. Quando è attiva la funzione sensore, i tasti C, D, E, F attivano le velocità solo temporaneamente, poi è il sensore che imposta automaticamente le velocità. Attenzione: per evitare di danneggiare il sensore, non usare prodotti siliconici in prossimità della cappa!Comandi di Fig. 4: Questo apparecchio è dotato di un sistema completamente automatico (Advanced Sensor Control) per gestire tutte le funzioni della cappa. Grazie all’Advanced Sensor Control, l’aria in cucina si mantiene sempre pulita e libera da odori senza alcun intervento da parte dell’utente. I sofisticati sensori riescono a captare qualsiasi tipo di odore, vapore, fumo o calore causato dal processo di cottura. L’ASC capta anche eventuali e anomale presenze di GAS nell’ambiente. A) spegne le luci. B) accende le luci. C) Decrementa la velocità del motore fino ad arrivare a zero. Se premuto per 2" quando è attivo l’Allarme Filtri azzera il conteggio ORE. D) Aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima. E) Attiva/disattiva il Sensore (modalità AUTOMATICA o MANUALE). In modalità Automatica il sensore è attivo e sul Display (L) compare la lettera “A”. L) Display: - segnala la velocità in esecuzione - segnala la modalità Automatica tramite la visualizzazione della lettera “A”. Cambiando la velocità del motore, viene visualizzata la velocità in esecuzione con tre lampeggi, poi viene di nuovo visualizzata la lettera “A”. - segnala l’Allarme Filtri (a motore spento) tramite la visualizzazione del segmento centrale per 30”. ALLARME FILTRI: viene evidenziato a Motore Spento per 30": Dopo 30h di funzionamento, sul display si illumina il segmento centrale; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, sul display lampeggia il segmento centrale; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto C durante la visualizzazione dell’allarme filtri. Attenzione: per evitare di danneggiare il sensore, non usare prodotti siliconici in prossimità della cappa! SENSIBILITA’ DEL SENSORE GAS: la sensibilità del sensore puo’ essere modificata secondo le proprie esigenze. Per modificare tale sensibilità, l’apparecchio deve trovarsi in modalità manuale (cioè sul display non deve comparire la lettera “A” ma la velocità di esecuzione); se cosi’ non fosse, premere il tasto E. Modificare la sensibilità premendo contemporaneamente il tasto D ed il tasto E. Sul display verrà evidenziata la sensibilità impostata. Tramite i pulsanti C(-) e D(+) si imposta la sensibilità desiderata. Memorizzare la “nuova” sensibilità premendo il tasto E. Comandi di Fig. 5 Tasto A : Spegne le LUCI. Tasto B : Accende le LUCI. Tasto C : decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per circa 2” arresta il motore, memorizzando la velocità. Tasto D : aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima. Display L : - segnala la velocità in esecuzione. - segnala l’Allarme filtri (a motore spento) tramite la visualizzazione del segmento centrale. - segnala l’attivazione del Timer tramite il numero lampeggiante. Tasto E : attiva il TIMER (quando il motore è in funzione), per cui la cappa si spegne automaticamente dopo 5’. Inoltre azzera il conteggio delle ore quando è attivo l’Allarme filtri (a motore spento). ALLARME FILTRI: viene evidenziato a Motore Spento: Dopo 30h di funzionamento, sul display si illumina il segmento centrale; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, sul display lampeggia il segmento centrale; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto E durante la visualizzazione dell’allarme filtri. Comandi di Fig. 6: A) : accende/spegne le luci. B) : inserisce/disinserisce il TIMER: premendolo 1 volta si attiva il timer, per cui dopo 5 minuti il motore si arresta (contemporaneamente sul display lampeggia il numero della velocità selezionata); il timer rimane attivo se si cambia la velocità del motore. C) : - indica la velocità del motore selezionata (da 1 a 4); - indica l'attivazione del Timer quando il numero lampeggia; - indica l'allarme filtri quando il segmento centrale si accende o lampeggia. D): aziona il motore (all'ultima velocità usata); premendo ancora il tasto, si selezionano le velocità del motore da 1 a 4 in modo sequenziale; tenendo premuto il tasto per 2 secondi circa, il motore si arresta. R) : reset filtri antigrasso e filtri carbone; quando compare l'allarme filtri (cioè sul display si accende il segmento centrale), occorre pulire i filtri antigrasso (sono trascorse 30 ore di funzionamento); se invece il segmento centrale lampeggia, occorre pulire i filtri antigrasso e sostituire i filtri carbone (sono trascorse 120 ore di funzionamento). Chiaramente se la vostra cappa non è in versione filtrante e quindi non ha i filtri carbone, dovrete solo pulire i filtri antigrasso, sia che il segmento centrale rimanga acceso, sia che lampeggi. L'allarme filtri appare a motore spento ed è visibile per circa 30". Per far ripartire il conteggio delle ore, tenere premuto il tasto per 2 secondi durante la visualizzazione dell'allarme. Comandi di Fig. 7: Questo apparecchio è dotato di un sistema completamente automatico (Advanced Sensor Control) per gestire tutte le funzioni della cappa. Grazie all’Advanced Sensor Control, l’aria in cucina si mantiene sempre pulita e libera da odori senza alcun intervento da parte dell’utente. I sofisticati sensori riescono a captare qualsiasi tipo di odore, vapore, fumo o calore causato dal processo di cottura. L’ASC capta anche eventuali e anomale presenze di GAS nell’ambiente. A) : accende / spegne le luci. B) : attiva / disattiva la funzione “Automatico”. Attivando questa funzione, compare una “A” sul display C, e la velocità del motore aumenta o diminuisce automaticamente secondo i fumi, gli odori ed i gas presenti nella cucina. Display C : - indica il funzionamento automatico del sensore (compare la lettera “A”);- indica la velocità del motore selezionata automaticamente dal sensore; - indica l'allarme filtri quando il segmento centrale si accende o lampeggia. D ): diminuisce la velocità del motore / Reset; diminuisce la velocità del motore fino a zero (arresto), tuttavia, dopo circa 1 minuto, la cappa entrerà di nuovo in funzione automatica, alla velocità determinata dal sensore. Premendo il tasto durante la visualizzazione dell’allarme filtri, si ha il RESET, per cui riparte il conteggio delle ore. E) : aumenta la velocità del motore; tuttavia, dopo circa 1 minuto, la cappa entrerà di nuovo in funzione automatica, alla velocità determinata dal sensore. Questo apparecchio è dotato di un sistema completamente automatico (Advanced Sensor Control) per gestire tutte le funzioni della cappa. Grazie all’Advanced Sensor Control, l’aria in cucina si mantiene sempre pulita e libera da odori senza alcun intervento da parte dell’utente. I sofisticati sensori riescono a captare qualsiasi tipo di odore, vapore, fumo o calore causato dal processo di cottura. L’ASC capta anche eventuali e anomale presenze di GAS nell’ambiente. Modifica della sensibilità del sensore: è possibile modificare la sensibilità del sensore operando come segue: - arrestare la cappa premendo il tasto B. - Premere contemporaneamente i tasti D ed E (sul display apparirà l’indice di sensibilità del sensore). - Premendo i tasti D o E, aumentare o diminuire l’indice di sensibilità del sensore (1 : sensibilità minima / 9: sensibilità massima). - in caso di interruzione dell’alimentazione elettrica, il sensore funzionerà di nuovo con sensibilità 5. Attenzione: per evitare di danneggiare il sensore, non usare prodotti siliconici in prossimità della cappa! Comandi di Fig. 8: Interruttore A: LUCE; posizione 0: luce spenta; posizione 1: luce accesa. Interruttore B : VELOCITÀ MOTORE; permette la regolazione delle velocità di esercizio del motore; posizione 0: motore fermo. C : Spia di funzionamento del motore. Comandi di Fig. 9: A): accende/spegne le luci; ogni 30 ore di funzionamento la spia luminosa corrispondente si accende e sta ad indicare che occorre pulire i filtri antigrasso; ogni 120 ore di funzionamento la spia luminosa corrispondente lampeggia e sta ad indicare che occorre pulire i filtri antigrasso e sostituire il filtro al carbone. Per far ripartire il conteggio delle ore (RESET), tenere premuto il tasto A per circa 1” (mentre la spia è in funzione). B): aziona il motore alla 1ª velocità (si accende la corrispondente spia luminosa); tenendolo premuto per circa 1” spegne il motore; premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). C): aziona il motore alla 2ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). D): aziona il motore alla 3ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). E): aziona il motore alla 4ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia).MANUTENZIONE ! Prima di pulire o fare manutenzione togliere la tensione. Pulizia della cappa QUANDO PULIRE: pulire in rapporto all’uso, almeno ogni 2 mesi per evitare rischi di incendio. PULIZIA ESTERNA: usare un panno inumidito con acqua tiepida e detersivo neutro (per le cappe verniciate); usare prodotti specifici per cappe in acciaio, rame o ottone. PULIZIA INTERNA: usare un panno (o un pennello) imbevuto di alcool etilico denaturato. COSA NON FARE: non usare prodotti abrasivi o corrosivi (esempio spugne metalliche, spazzole troppo dure, detergenti molto aggressivi, ecc.) Pulizia dei filtri antigrasso (F) QUANDO PULIRE: pulire in rapporto all’uso, almeno ogni 2 mesi per evitare rischi di incendio. COME PULIRE I FILTRI: lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri. Sostituzione del filtro carbone (Solo per la cappa filtrante) QUANDO SOSTITUIRE: sostituire almeno ogni 6 mesi, in rapporto all’uso. COME TOGLIERLO: a seconda del modello da voi acquistato, la cappa è dotata di filtri al carbone rotondi oppure rettangolari. Se la cappa è dotata di filtri al carbone rotondi (R), sganciate il filtro carbone con movimento rotatorio. Se la cappa è dotata di filtro al carbone rettangolare (P), spingere il fermo verso l'interno e ruotare il filtro verso il basso fino a togliere le 2 linguette dalle loro sedi. Illuminazione Sostituire con lampade dello stesso tipo; se la lampada non è presente nella tabella riportata nel foglio “Avvertenze”, rivolgersi al servizio assistenza.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• La cappa non funziona Possibile causa (1): il cavo di alimentazione non è collegato bene. Correzione: la cappa non è stata collegata elettricamente dall’installatore. Chiamare l’installatore. Possibile causa (2): non è stata selezionata una velocità. Correzione: selezionare una velocità sul pannello comandi. Se la cappa si è spenta nel corso del normale funzionamento, verificare che non ci sia interruzione di corrente e che il dispositivo di interruzione omnipolare non sia scattato.

• Il motore non funziona ma le luci si Possibile causa: il connettore del motore non è inserito. Correzione: individuare il connettore del motore e collegarlo. Verificare se ora il motore funziona. Se il problema persiste, contattare il servizio assistenza.

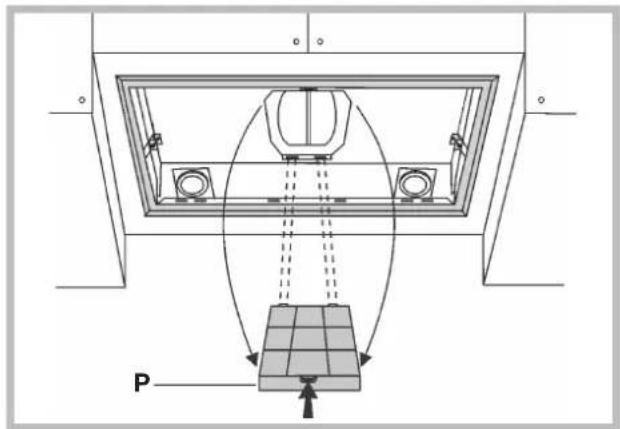

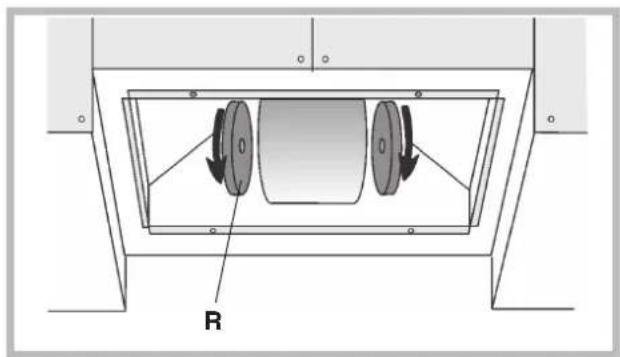

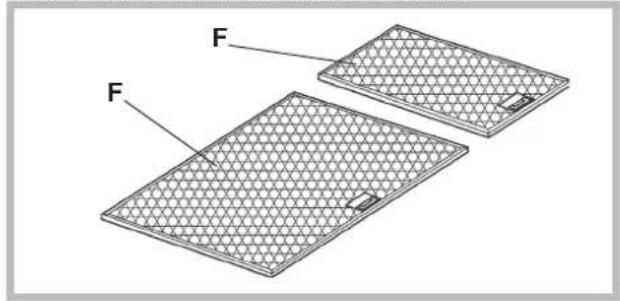

• La cappa ha un rendimento scarso Possibile causa: i filtri antigrasso sono sporchi. Correzione: assicurarsi che i filtri siano puliti. Per cappe aspiranti o con motore esterno Possibile causa (1). I requisiti di aspirazione sono inadeguati. Se la lunghezza del condotto di aspirazione è eccessiva, le prestazioni saranno ridotte. Il flusso dell’aria sarà ridotto anche se il condotto di evacuazione è troppo piccolo o presenta troppi gomiti. Rispettare le prescrizioni delle autorità competenti per lo scarico dell’aria (ad esempio, l’aria raccolta non deve essere convogliata in condotti già usati per impianti di riscaldamento centralizzati, termosifoni, ecc.). Attrezzare il locale con delle prese d’aria. Contattare l’installatore. Possibile causa (2): ostruzione del condotto di evacuazione. Correzione: assicurarsi che niente blocchi il condotto (nidi di uccelli, pieghe del tubo evacuazione). Possibile causa (3): la valvola potrebbe non essere aperta. Correzione: assicurarsi che è stato rimosso il nastro adesivo sulla valvola e che essa si apra liberamente. Per cappe filtranti Possibile causa: il filtro/i carbone è saturo. Correzione: sostituire il filtro/i carbone.

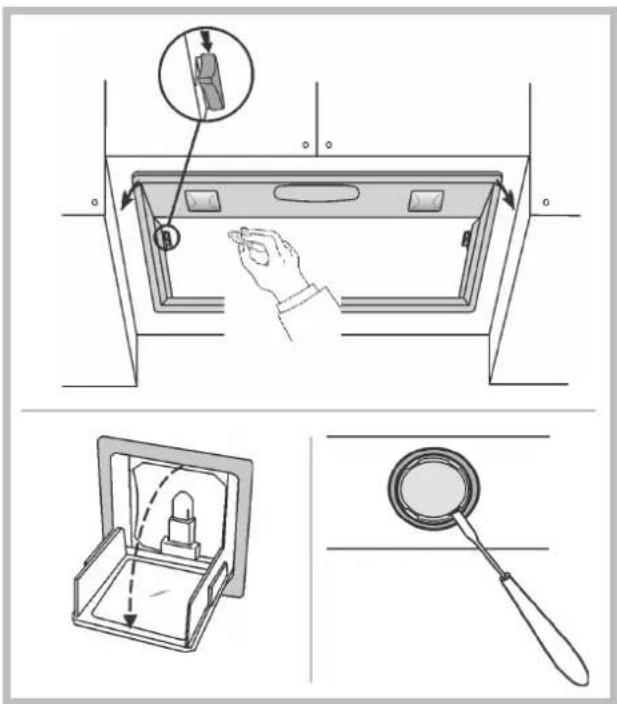

• Le luci non funzionano Lampade LED: Se la lampada non è presente nella tabella riportata nel foglio “Avvertenze”, contattare il servizio assistenza. Lampade ad incandescenza: Possibile causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso. Correzione: posizionare la lampada in un’altro portalampada: se la lampada non funziona, sostituirla con un’altra dello stesso tipo; se la lampada funziona, il portalampada che potrebbe essere danneggiato o un cavo potrebbe essere disconnesso, contattare il servizio assistenza. Lampade alogene: Possibile causa: la lampada o il portalampada potrebbero essere difettosi o un cavo potrebbe essere disconnesso. Correzione: sostituire la lampada con un’altra dello stesso tipo; se il problema persiste, contattare il servizio assistenza.

• Il telecomando non funziona (dove previsto) Possibile causa (1): il collegamento (link) tra la cappa ed il telecomando non è attivo. Correzione: verificare se la cappa funziona azionando i comandi sulla cappa. Togliere l’alimentazione della cappa e riattivarla. Effettuare di nuovo il collegamento tra cappa e telecomando, seguendo le istruzioni in dotazione col telecomando. Possibile causa (2): le batterie del telecomando sono esaurite. Correzione: sostituire le batterie.

• Il carrello telescopico verticale è bloccato (dove previsto) Se tutti i tasti lampeggiano, il carrello è bloccato: attendere 30", quindi premere il tasto Up/Down. Se lampeggia il tasto Up/down, il filtro antigrasso non è posizionato correttamente. Riposizionarlo in modo corretto. Se il carrello è bloccato, verificare che il relativo connettore non sia scollegato. Se il problema persiste contattare il servizio assistenza.English ! The appliance must be installed by a qualified person in compliance with the instructions provided.
