RDG9DCH3B - Afzuigkap ROSIERES - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Rosieres
Model	RDG9DCH3B
Breedte	90 cm
Diepte	50 cm
Hoogte (minimaal)	60 cm
Gewicht	15 kg
Elektrische voeding	220-240 V ~ 50/60 Hz
Motorvermogen	250 W
Afzuigcapaciteit	700 m³/u
Geluidsniveau	65 dB (A)
Aantal snelheden	3 + intensieve functie
Bedieningstype	Aanraakpaneel
Verlichting	LED, 2 x 3 W
Type vetfilter	Aluminium, vaatwasserbestendig
Koolstoffilter (optioneel)	Ja, vervanging aanbevolen elke 6 maanden
Gebruik	Afvoer of recirculatie
Onderhoud van filters	Maandelijkse reiniging van het vetfilter
Veiligheid	Automatische uitschakeling bij oververhitting
Repareerbaarheidsindex	8,2 / 10
Reserveonderdelen beschikbaar	Filters, lampen, motor, bedieningspaneel

Veelgestelde vragen - RDG9DCH3B ROSIERES

Hoe installeer ik de ROSIERES RDG9DCH3B afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale afstand van 65 cm tussen de afzuigkap en het fornuis aan (of 75 cm voor elektrische kookplaten). Gebruik de meegeleverde pluggen die geschikt zijn voor de muur. Raadpleeg de handleiding voor het montageschema.

Hoe maak ik de vetfilters schoon?

De aluminium vetfilters kunnen in de vaatwasser (lage temperatuur cyclus) of met de hand met warm zeepsop worden gereinigd. Laat ze volledig drogen voordat u ze terugplaatst. Maandelijkse reiniging wordt aanbevolen.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter (als uw afzuigkap in recirculatiemodus staat) moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Een indicatielampje op het bedieningspaneel waarschuwt u wanneer het nodig is.

Wat is het geluidsniveau van de afzuigkap?

Het geluidsniveau is ongeveer 65 dB(A) op maximale snelheid, wat overeenkomt met een normaal gesprek. Op lagere snelheid is het geluid ongeveer 50 dB(A).

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, de afzuigkap kan werken in recirculatiemodus met een actief koolstoffilter (niet meegeleverd). In dat geval wordt de lucht gefilterd en terug de kamer in gestuurd. Koop de bijbehorende recirculatieset.

Hoe schakel ik de LED-verlichting in?

Druk op de speciale knop op het aanraakpaneel. De LED-verlichting is onafhankelijk van de ventilatie. Als een lampje defect raakt, moet deze worden vervangen door een identiek model (G4, 3 W, 12 V).

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de elektrische voeding (stroomonderbreker, stopcontact). Als de afzuigkap niets doet, kan de motor of het bedieningspaneel defect zijn. Neem contact op met de klantenservice van Rosieres.

Hoe stel ik de automatische uitschakeltimer in?

Druk op de 'Timer'-knop (of houd de snelheidsknop ingedrukt) om de vertraagde uitschakeling te activeren. De afzuigkap schakelt automatisch uit na 15 minuten. Raadpleeg de handleiding voor varianten.

Wat is de garantie van de ROSIERES RDG9DCH3B afzuigkap?

De wettelijke conformiteitsgarantie is 2 jaar. Een verlengde garantie kan worden afgesloten bij de verkoper. Bewaar de aankoopfactuur als bewijs.

Waar vind ik reserveonderdelen voor dit model?

Reserveonderdelen (filters, lampen, motor) zijn beschikbaar op de officiële website van Rosieres of bij erkende verkopers. Gebruik de referentie RDG9DCH3B om compatibele onderdelen te identificeren.

GEBRUIKSAANWIJZING RDG9DCH3B ROSIERES

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, antivetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysieke, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Er moet voldoende ventilatie van de ruimte zijn wanneer de afzuigkap tegelijkertijd wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen);

• De details betreffende de methode en frequentie van reiniging.
• Er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd; - vlam niet onder de afzuigkap;
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

kamer. Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netspanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting is gemaakt en dat deze voldoet aan het bedradingsschema.

De kabel mag niet worden gebogen of samengedrukt.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard.

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Fase

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

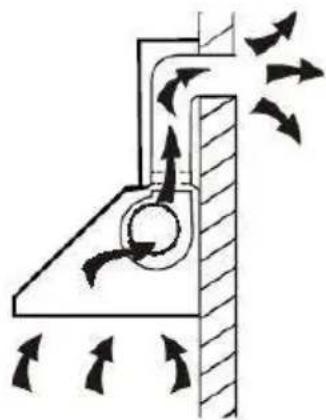

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65~75cm boven de kookplaat worden geplaatst.

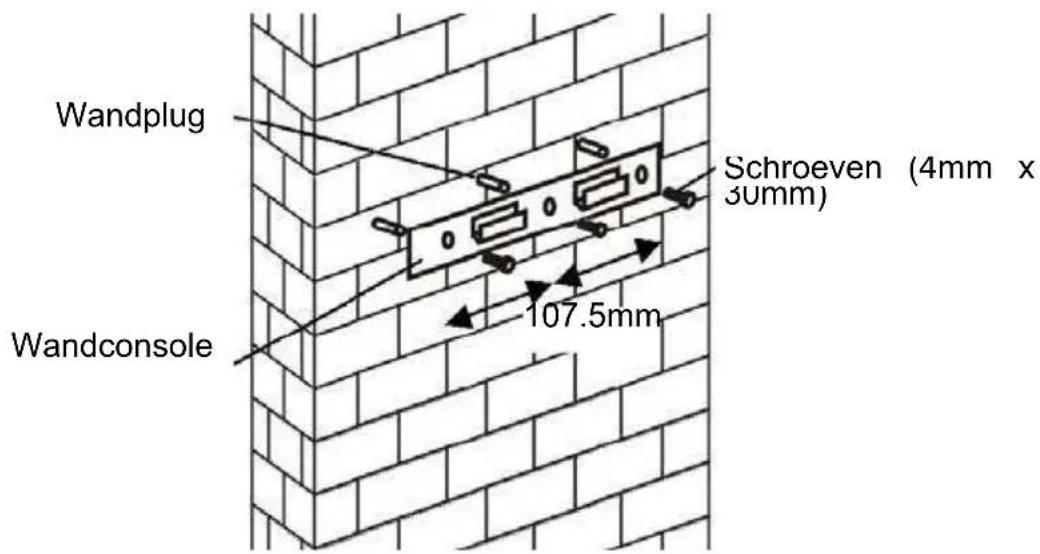

1. Boor gaten van 3 x 8mm voor de console. Maak de console stevig aan de wand via de bijgeleverde schroeven.

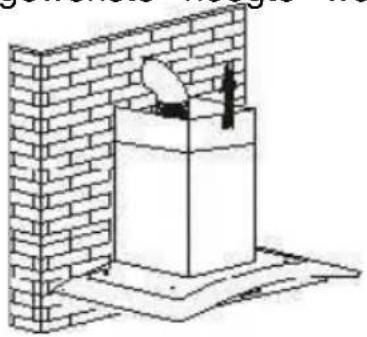

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

1. Plaats de afzuigkap en maak deze vast aan de wand met behulp van de wandconsole.

1. Bevestig de terugslagklep aan de luchtafvoer van de afzuigkap. Maak de afvoerbuis vast aan de terugslagklep. (Zie onderstaande afbeelding).

Afvoerbuis

i. Plaats het glas op de bovenkant van de afzuigkap.

ii. Bevestig het glas met de 4 meegeleverde schroeven. Draai de schroeven niet te vast om te voorkomen dat het glas breekt.

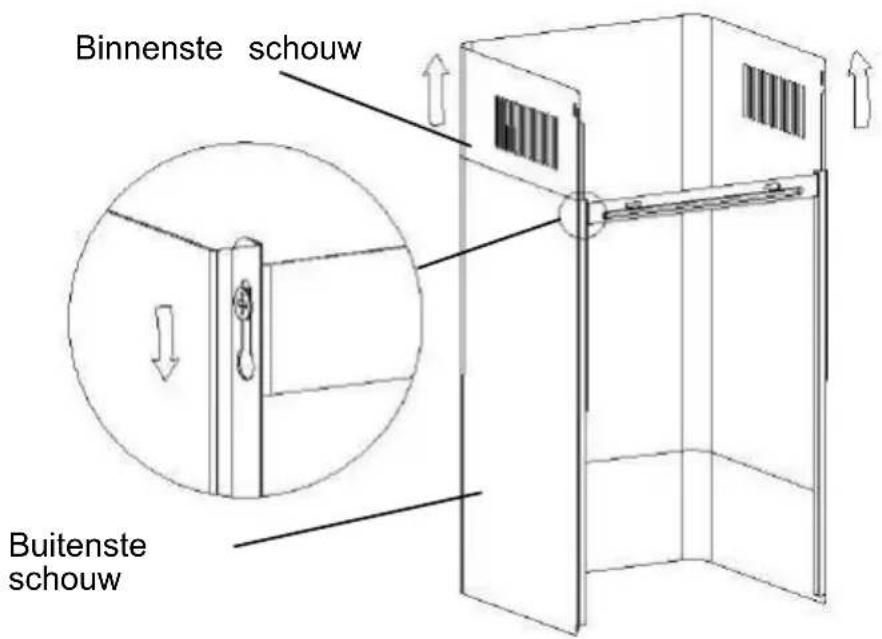

i. Plaats het binnenste deel van de schoorsteen in het buitenste deel. Trek het binnenste deel omhoog en stel het af tot de gewenste hoogte is bereikt.

ii. Schuif de schoorsteen omhoog of omlaag tot de juiste hoogte is bereikt. Bevestig daarna de bevestigingsgaten met de schroeven. (Zie onderstaande afbeelding).

8.

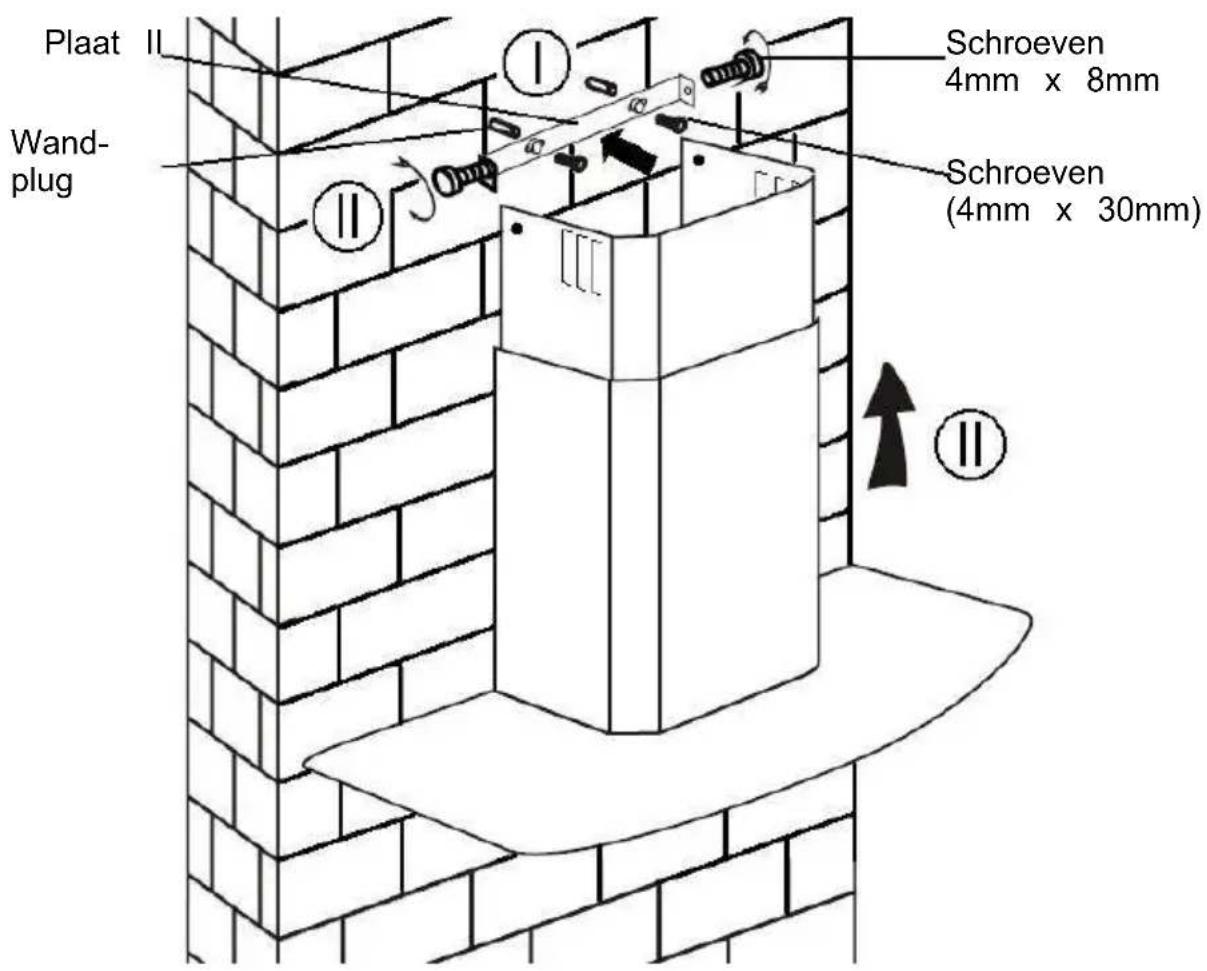

i. Boor gaten van 2 x 8 mm voor plaat II. Bevestig de plaat stevig aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen in het apparaat en bevestig deze met 2 schroeven.

Lijst van accessoires voor standaardinstallatie

De luchtdeflector wordt genoemd, zoals opgenomen en niet optioneel.

1. Buig vóór installatie beide uiteinden van de beugel zoals hieronder getoond:

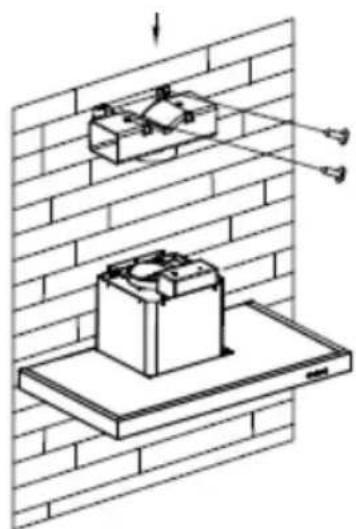

1. Bevestig de beugel op de T-vormige plastic uitlaat met de meegeleverde 2 stuks ST3,5x12 mm schroeven.

3. Boor 2 gaten voor de muurpluggen, schroef vervolgens de beugel op de muur met de meegeleverde 2 stuks ST4x30 mm schroeven.

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

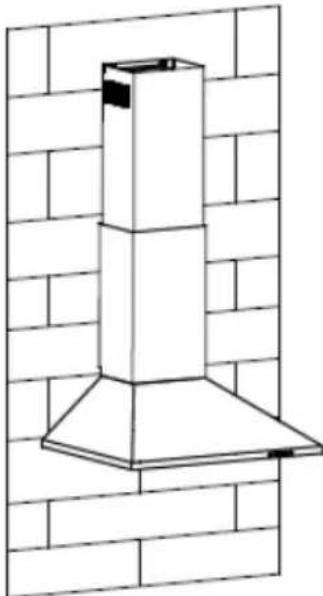

5. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen extra v-flap.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Standaard installatie-accessoires lijst

Luchtdeflector wordt genoemd, zoals opgenomen en niet optioneel.

1. Bevestig de beugel op de T-vormige plastic uitlaat met 2 stuks ST3.5x12mm schroeven zoals hieronder getoond:

2. Boor 2 gaten in de muur om de muurpluggen te plaatsen, schroef vervolgens de beugel op de muur vast met de meegeleverde 2 stuks ST4x30mm schroeven.

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

4. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen extra v-flap.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstoffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt, omdat dit gevaarlijk kan zijn. Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

1

2

3

WERKING

Knop 1

De knop is met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

0

1

2

3

WERKING

Uit-knop 0

Het wordt gebruikt voor het uitschakelen van de ventilator.

Toets Lage snelheid 1

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid 2

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid 3

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

Aan/uit-knop

Het wordt gebruikt voor het aan- of uitzetten van de ventilator.

Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator.

Snelheidstoets

Voor het verminderen van de snelheid van de ventilator.

Lampknop

Digitaal beeld

Weergave ventilatorsnelheid: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de boosterfunctie.

Quick timer: houd + en - 1 seconde ingedrukt, het digitale display knippert en telt af vanaf 5 minuten. Na 5 minuten worden de motor en het licht automatisch uitgeschakeld en klinkt er 1 seconde een zoemer.

Boosterfunctie

Deze afzuigkap heeft een boosterfunctie. Druk op + om de booster te activeren op snelheid 4, de hoogste snelheid, terwijl de kap in gebruik is. De snelheid wordt 5 minuten verhoogd en keert daarna terug naar de vorige stand.

CONFIGURATIE 4

1. De tijd van de dag instellen

Als de kap in de stand-bymodus staat (motor werkt niet), drukt u op de timerknop om de tijdinstelling in te voeren.

Druk op de toets 'Ventilatorsnelheid' om het uur van de dag in te stellen en op de toets 'Licht' om de minuten in te stellen.

1. De timer instellen

Als de afzuigkap in de werkingsmodus staat, drukt u op de timerknop om het aftellen in te stellen.

Druk één keer op de timerknop en het aftellen wordt met één minuut verlengd. De maximale afteltijd is 60 minuten.

— Knop voor snelheidsverlaging

Voor het verlagen van de snelheid van de ventilator.

Snelheid plus-knop

Om de snelheid van de ventilator te verhogen.

LICHT-knop

Voor verlichting AAN & UIT.

LCD-scherm

1. Motorsymbool, zal draaien wanneer de motor werkt;
2. Tijdweergave;
3. Timer-symbool, zal verschijnen wanneer de timer wordt ingesteld en geteld;
4. Lichtsymbool;
5. Motortoerental;
6. Het turbosnelheidssymbool, verschijnt wanneer de snelheid het hoogst is ingesteld;
7. Alarmsymbool, verschijnt 5 seconden wanneer het aftellen van de timer voorbij is.
8. Reinigingsalarm, verschijnt bij totale werktijd tot 14 uur of bij eerste gebruik na aansluiten.

CONFIGURATIE 5

1

2

3

B

STANDBY-MODUS

Na het aansluiten, alle verlichting, systeem in STANDBY-MODUS.

1 Knop voor lage snelheid

Het wordt gebruikt voor ventilatie in de keuken. Het is geschikt voor sudderen en koken waarbij niet veel stoom wordt gemaakt.

2 Knop voor gemiddelde snelheid

De luchtstroomsnelheid is ideaal voor ventilatie bij standaard kookgebruik.

3 Hogesnelheidsknop

Druk bij een hoge rook- of stoomdichtheid op de hogesnelheidsknop voor een effectieve ventilatie.

B Boosterfunctie

Deze afzuigkap heeft een boosterfunctie. Druk op B om de booster te activeren op snelheid 4, voer de hoogste snelheid in terwijl de kap in gebruik is en het zal de snelheid met 5 minuten verhogen, voordat het weer naar beneden gaat.

Licht

Voor verlichting AAN & UIT.

ONDERHOUD

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, dat u vochtig maakt met warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische of schurende materialen, of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters voorkomt brandgevaar.

De filters vangen vet, rook en vuil op die tijdens het koken worden geproduceerd. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat is aangelegd als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op en moet minstens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt deze in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak deze vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in het toestel, contacteer dan de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de klantenservice na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval. Recycleer indien mogelijk. Neem

contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betreffende de afvalverwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van een onjuiste wijze van afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.

Voor schuine modellen
