Vrsta izdelka	Kuhinjska napa
Znamka	Rosieres
Model	RDG9DCH3B
Širina	90 cm
Globina	50 cm
Višina (minimalna)	60 cm
Teža	15 kg
Električno napajanje	220-240 V ~ 50/60 Hz
Moč motorja	250 W
Kapaciteta odvoda	700 m³/h
Raven hrupa	65 dB (A)
Število hitrosti	3 + intenzivna funkcija
Vrsta upravljanja	Dotikalna plošča
Osvetlitev	LED, 2 x 3 W
Vrsta maščobnega filtra	Aluminij, primeren za pomivalni stroj
Ogljeni filter (neobvezen)	Da, zamenjava priporočena vsakih 6 mesecev
Uporaba	Odvod ali recirkulacija
Vzdrževanje filtrov	Mesečno čiščenje maščobnega filtra
Varnost	Samodejni izklop v primeru pregrevanja
Indeks popravljivosti	8,2 / 10
Na voljo rezervni deli	Filtri, žarnice, motor, nadzorna plošča

Pogosto zastavljena vprašanja - RDG9DCH3B ROSIERES

Kako namestiti napo ROSIERES RDG9DCH3B ?

Namestitev mora opraviti usposobljen strokovnjak. Upoštevajte minimalno razdaljo 65 cm med napo in kuhalno ploščo (ali 75 cm za električne kuhalne plošče). Uporabite priložene vložke, primerne za steno. Za montažno shemo preglejte navodila.

Kako očistiti maščobne filtre ?

Aluminijaste maščobne filtre lahko očistite v pomivalnem stroju (program nizke temperature) ali ročno z vročo milnico. Pred ponovno namestitvijo jih popolnoma posušite. Priporočljivo je mesečno čiščenje.

Kdaj je treba zamenjati ogljeni filter ?

Ogljeni filter (če je napa v načinu recirkulacije) je treba zamenjati vsake 3 do 6 mesecev glede na uporabo. Na nadzorni plošči vas bo indikator opozoril na potrebo po zamenjavi.

Kakšna je raven hrupa nape ?

Raven hrupa je približno 65 dB(A) pri največji hitrosti, kar ustreza običajnemu pogovoru. Pri zmanjšani hitrosti je hrup približno 50 dB(A).

Ali lahko napo uporabljam brez zunanjega odvoda ?

Da, napa lahko deluje v načinu recirkulacije z aktivnim ogljenim filtrom (ni priložen). V tem primeru se zrak filtrira in vrne v prostor. Kupite ustrezen recirkulacijski komplet.

Kako prižgem LED osvetlitev ?

Pritisnite namenski gumb na dotikalni plošči. LED osvetlitev je neodvisna od prezračevanja. Če žarnica pregori, jo je treba zamenjati z enakim modelom (G4, 3 W, 12 V).

Kaj storiti, če se napa ne vklopi ?

Najprej preverite električno napajanje (odklopnik, vtičnica). Če napa še vedno ne deluje, sta morda okvarjena motor ali nadzorna plošča. Obrnite se na servisno službo Rosieres.

Kako nastavim časovnik samodejnega izklopa ?

Pritisnite gumb 'Timer' (ali držite gumb za hitrost) za aktiviranje zakasnjenega izklopa. Napa se bo samodejno izklopila po 15 minutah. Za različice preglejte navodila.

Kakšna je garancija za napo ROSIERES RDG9DCH3B ?

Zakonska garancija za skladnost je 2 leti. Podaljšanje garancije je možno pri prodajalcu. Shranite račun kot dokazilo.

Kje najdem rezervne dele za ta model ?

Rezervni deli (filtri, žarnice, motor) so na voljo na uradni spletni strani Rosieres ali pri pooblaščenih prodajalcih. Za identifikacijo združljivih delov uporabite referenco RDG9DCH3B.

NAVODILA ZA UPORABO RDG9DCH3B ROSIERES

VGRADNJA IN PRIKLJUČITEV (pritrditev na zid) 256

VGRADNJA (kroženje zraka) 267

OPIS DELOVANJA 268

VZDRŽEVANJE 273

ODPRAVLJANJE NEPRAVILNOSTI V DELOVANJU 274

POMOČ UPORABNIKOM 274

VARSTVO OKOLJA 275

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje. Opremljena je s filtrom maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi v gospodinjstvih. Ni primerna za uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno usposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprava ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik, v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparata ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo. Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerna za vgradnjo nad kuhalno ploščo s štirimi kuhališči oz. gorilniki.

• Zagotoviti je treba zadostno prezračevanje prostora, ko se uporablja napa hkrati z napravami, ki gorijo plin ali goriva (ne velja za naprave, ki zrak odvajajo samo v prostor);
• podrobnosti o načinu in pogostosti čiščenja.
• obstaja nevarnost požara, če čiščenja ne izvajamo v skladu z navodili;
• ne približujte plamena pod pokrovom;
• POZOR: Pri uporabi s kuharskimi napravami lahko deli postanejo vroči.

Tveganje za električni udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Svetilka, uporabljena v tem izdelku, ni primerna za uporabo pri razsvetljavi prostora.

Električna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljeni električar. Preden priključite na električno omrežje, se prepričajte, da napetost električnega omrežja ustreza napetosti na tipski ploščici.

Neposredna povezava

Naprava mora biti priključena neposredno na električno omrežje s pomočjo omnipolarnega odklopnika z najmanj 3 mm odprtino stika. Monter mora zagotoviti, da je pravilna električna povezava izdelana in skladna s shemo ožičenja.

Kabel ne sme biti upognjen ali stisnjen.

Redno preverjajte, da napajalni kabel ni poškodovan. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali kompletom, ki je na voljo pri proizvajalcu ali njegovem servisnem zastopniku.

OPOZORILO: To je aparat razreda I in ga je TREBA ozemljiti.

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali faza

Modro = N ali nevtralni vod

Zelena in rumena = E ali ozemljitev

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
8 zidni vložki 8 × 6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm).

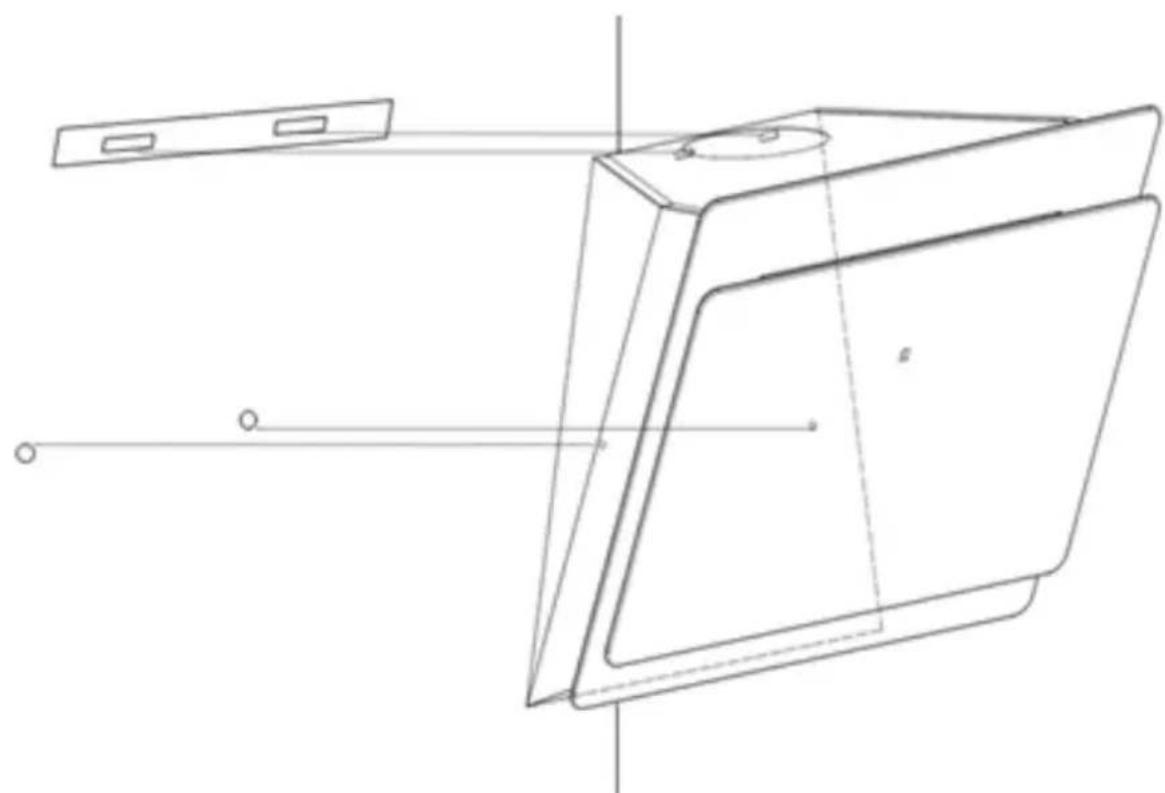

Za model z nagnjeno ploščo

- Pred montažo izvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je prikazano na sliki.

8.

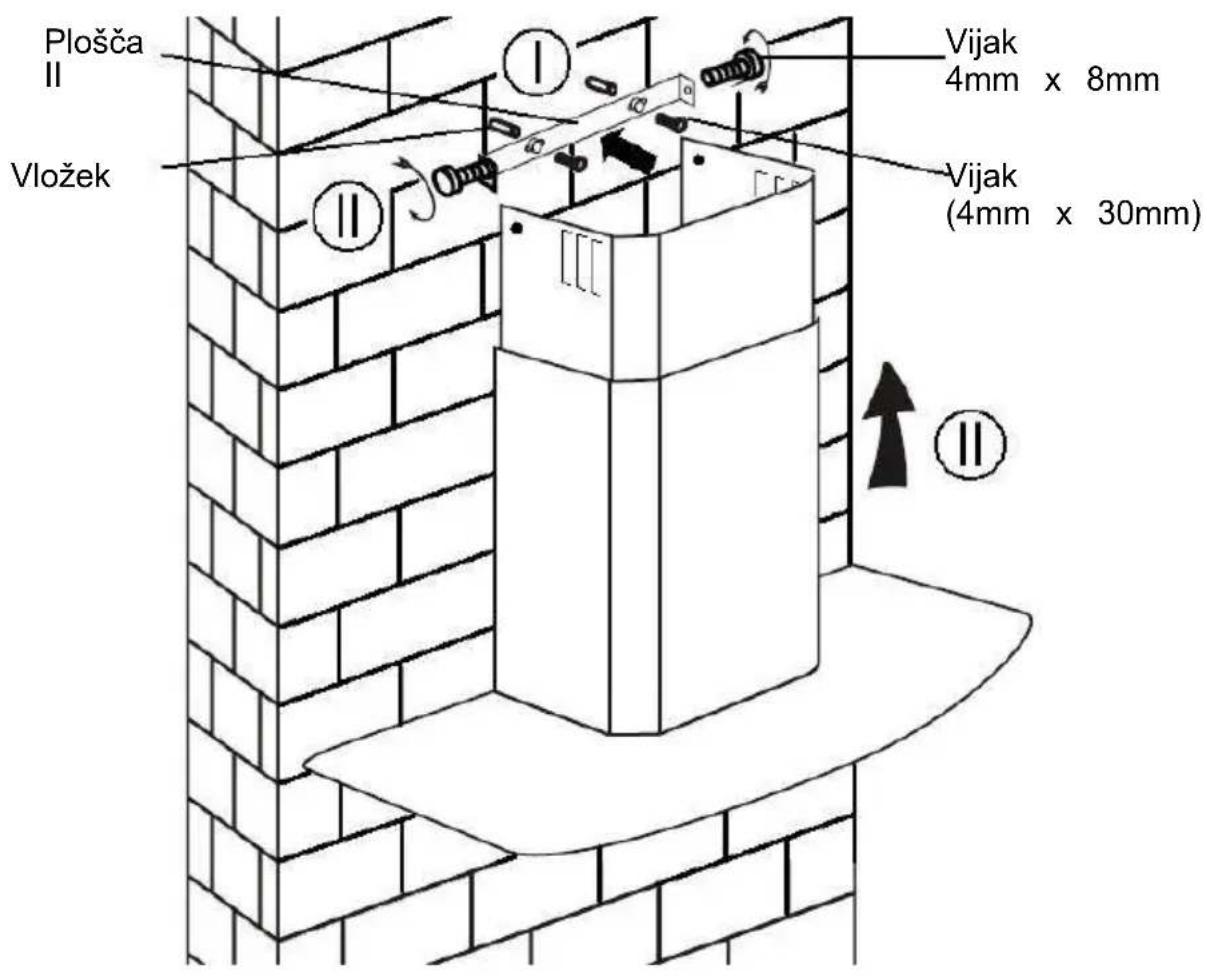

i. Izvrtajte 2 luknji s premerom 8 mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite. ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

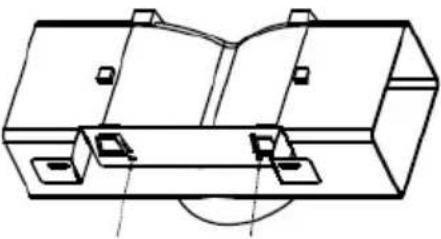

Seznam sestavnih delov

Spec.SlikaKoličnia
odsevnikzraka		1
nosilec		1
φ8 z id n iv lo ži φ8×φ6belebarve		2
Vijaki ST4.0×30		2
vijaki ST3.5×12		2

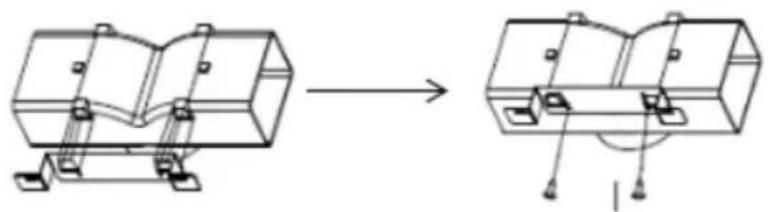

NAMESTITEV (ZRAČNI DEFLEKTOR ZA T-OBLIKO, VREČNO STEKLO, MODELI S PLOŠČATIM STEKLOM):

Zračni odsevnik je omenjen kot priložen in neobvezen.

1. Pred namestitvijo ukrivite oba konca nosilca, kot je prikazano spodaj:

1. Pritrdite nosilec na plastično vtičnico v obliki črke T s priloženimi vijaki 2 kos ST3.5x12mm.

Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) uporabljajte plastično vtičnico v obliki črke T, ne dodajajte v-lopute.

Opomba: Izdelek je opremljen z v-loputo kot dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka.

Seznam sestavnih delov

Spec.SlikaKoličnia
odsevnikzraka		1
nosilec		1
8 zidnivloži 8 × 6 belebarve		2
VijakiST4.0×30		2
vijakiST3.5×12		2

NAMESTITEV (ZRAČNI DEFLEKTOR ZA PIRAMIDNE IN SLANT MODELE):

Zračni odsevnik je omenjen kot priložen in neobvezen.

1. Pritrdite nosilec na plastično vtičnico v obliki črke T z vijaki 2pcs ST3,5x12mm, kot je prikazano spodaj:

Prosimo, bodite pozorni: plastične vtičnice in lopute v obliki črke T ne morete uporabljati hkrati. Uporabite jih lahko na dva načina: 1) dodajte v-loputo v obstoječo vtičnico; 2) Uporabljajte plastično vtičnico v obliki črke T, ne dodajte v-lopute.

Opomba: Izdelek je opremljen z v-loputo kot dodatno opremo. Ta dodatna oprema ni obvezna za namestitev, delovanje in uporabo izdelka.

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi se lahko zrahljal, to pa bi lahko bilo nevarno. Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

OPIS DELOVANJA

KONFIGURACIJA 1

1 2 3

Gumb 1

Gumb je z osvetlitvijo, ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen. Ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri srednji hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri običajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo. Ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. Ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

0

1

2

3

Gumb za izklop 0

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost 1

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 3

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

Gumb za povečanje hitrosti

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Prikaz hitrosti ventilatorja: "1" za nizko hitrost, "2" za srednjo hitrost, "3" za visoko hitrost, "4" za funkcijo Booster.

Hitri časovnik: pritisnite in držite gumba -- in -- 1 sekundo, digitalni prikaz utripa in odšteva 5 minut, po 5 minutah se motor in luči samodejno izklopijo, pri čemer se oglasi pisk za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, nato se spet upočasni.

KONFIGURACIJA 4

Gumb časovnika

1. Nastavitev časa dneva

Ko je napa v stanju pripravljenosti (motor ne deluje), pritisnite gumb za časovnik, da vnesete nastavitev časa.

Pritisnite tipko 'Hitrost ventilatorja', da nastavite uro dneva, in pritisnite tipko 'Osvetlitev', da nastavite minute.

1. Nastavitev časovnika

Ko je napa v delovnem načinu, pritisnite gumb za časovnik, da nastavite odštevanje.

Pritisnite gumb za časovnik, odštevanje se bo zmanjšalo za eno minuto. Največje odštevanje je 60 minut.

—

Gumb za zmanjšanje hitrosti

Za zmanjšanje hitrosti ventilatorja.

Gumb za hitrost plus

Za povečanje hitrosti ventilatorja.

Gumb SVETLO

Za vklop in izklop osvetlitve.

LCD zaslon

1. Simbol motorja se bo vrtel, ko motor deluje;
2. Prikaz časa;
3. Simbol časovnika se prikaže ob nastavitvi in štetju števca;
4. Svetlobni simbol;
5. Hitrost motorja;
6. Simbol turbo hitrosti se prikaže, ko je nastavljena najvišja hitrost;
7. Ko je odštevanje števca konec, se 5 sekund prikaže simbol alarma.
8. Alarm za čiščenje se prikaže, če je skupni delovni čas do 14 ur ali ko prvič uporabite po priključitvi.

KONFIGURACIJA 5

1

2

3

B

STANJE PRIPRAVLJENOSTI

Po priključitvi vsa osvetlitev, sistem v stanju pripravljenosti.

1 Gumb z nizko hitrostjo

Uporablja se za prezračevanje na kuhinji. Primeren je za kuhanje in kuhanje, ki ne ustvarja veliko pare.

2 Gumb srednje hitrosti

Hitrost pretoka zraka je idealna za prezračevanje v običajnem načinu kuhanja.

3 Gumb za visoke hitrosti

Ko nastane velika gostota dima ali pare, pritisnite gumb za visoke hitrosti za visoko učinkovito prezračevanje.

B Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko 📁 nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

Luč

Za vklop in izklop osvetlitve.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergenta za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka	Razlog	Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne ne ventilator	Pregorela halogenska žarnica	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičn
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napravo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3), ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

VARSTVO OKOLJA

Odpadne električne naprave ne smete zavreči skupaj z gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo Evropske gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojni mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
