RBS9485IN - Emhætte ROSIERES - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	ROSIERES
Model	RBS9485IN
Driftstilstande	Aftræk (udvendig udluftning) og recirkulation (indvendig recirkulation)
Strømforsyning	230 V ~ 50 Hz
Elektrisk klasse	Klasse II (uden jordforbindelse)
Minimum sikkerhedsafstand	65 cm mellem emhætte og kogesektion
Motorhastigheder	3 hastigheder + intensiv funktion (10 min)
Belysning	Halogen- eller glødepærer (afhængigt af version)
Fedtfiltre	Opvaskemaskineegnede, hver 2. måned
Kulfiltre	Ikke vaskbare, udskift hver 4. måned
Filtermætningsindikator	Blinkende display eller diode for fedt (F) og kul (A)
Timer	Automatisk stop efter 15 minutter
Clean Air-funktion	Automatisk start 10 min/time ved 1. hastighed
Betjening	Trykfølsomme (fig.8) eller mekaniske (fig.9) taster
Eltilslutning	Stik med 3A sikring eller bipolar afbryder
Installation	Vægmontering med dekorative teleskoprør
Vedligeholdelse	Udvendig rengøring med sprit eller neutralt rengøringsmiddel
Pæreskift	Halogen ved at løfte glasset, glødepærer efter fjernelse af filter
Service	Kontakt teknisk service med serienummeret (16 tegn, starter med 3)

Ofte stillede spørgsmål - RBS9485IN ROSIERES

Hvad er den mindste sikkerhedsafstand mellem emhætten og komfuret?

Den mindste afstand mellem kogesektionen og den laveste del af emhætten er 65 cm.

Hvordan vasker jeg fedtfiltrene?

Fedtfiltrene kan vaskes i opvaskemaskinen eller i hånden. De skal renses hver 2. måned for at undgå brandfare.

Hvornår skal kulfiltrene udskiftes?

Kulfiltrene skal udskiftes hver 4. måned. De kan hverken vaskes eller regenereres.

Hvordan nulstiller jeg filtermætningsindikatoren?

Efter rengøring eller udskiftning af filtre, tryk på belysningstasten (tast A) i 5 sekunder, indtil indikatoren holder op med at blinke.

Hvad gør jeg, hvis emhætten ikke virker?

Kontrollér først, at stikket sidder godt i stikkontakten. Hvis problemet fortsætter, sluk for apparatet og kontakt teknisk service. Forsøg ikke at reparere det selv.

Hvad er Clean Air-funktionen?

Clean Air-funktionen starter motoren hver time i 10 minutter ved første hastighed for at forny luften i rummet. Den deaktiveres ved at trykke på en vilkårlig tast undtagen belysning.

Hvordan udskifter jeg en halogenpære?

For at udskifte en halogenpære skal du lirke beskyttelsesglasset op i de dertil beregnede slidser. Udskift med en pære af samme type, og undgå at røre ved pæren med fingrene.

Kan jeg bruge emhætten med et gaskomfur?

Ja, men sikkerhedsafstanden på 65 cm skal overholdes. Sørg for, at rummet er tilstrækkeligt ventileret for at undgå problemer med tilbagestrømning.

Hvordan indstilles den automatiske stopper?

Tryk på Timer-tasten for at aktivere automatisk stop efter 15 minutter. Decimalpunktet blinker på displayet. Tryk igen for at deaktivere.

Hvad betyder blinken fra belysningstasterne?

Langsomt blink (hvert 2. sekund) betyder, at fedtfiltrene skal vaskes. Hurtigt blink (hvert 0,5 sekund) betyder, at kulfiltrene skal udskiftes.

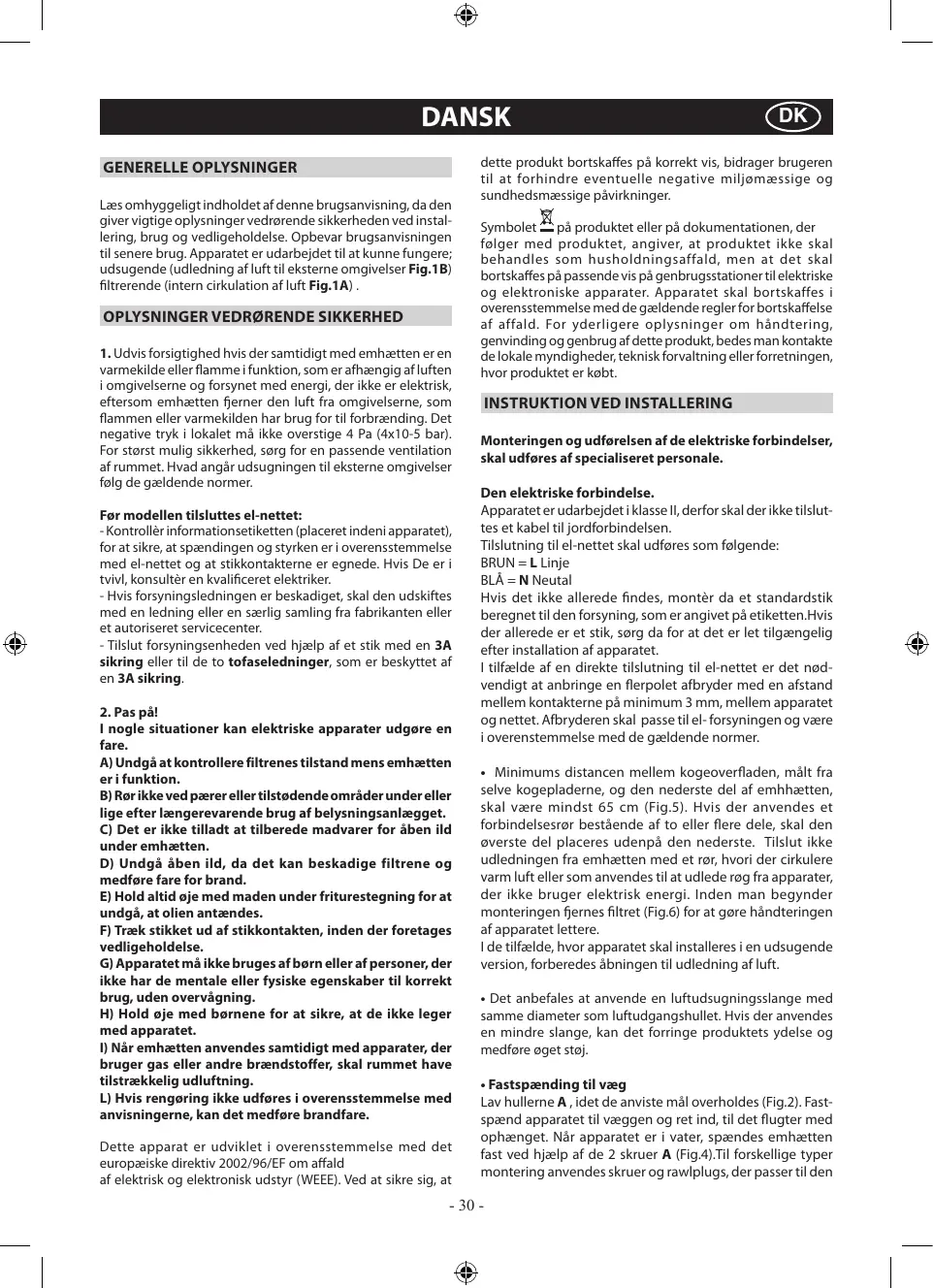

BRUGSANVISNING RBS9485IN ROSIERES

Læs omhyggeligt indholdet af denne brugsanvisning, da den giver vigtige oplysninger vedrørende sikkerheden ved installation, brug og vedligeholdelse. Opbevar brugsanvisningen til senere brug. Apparatet er udarbejdet til at kunne fungere udsugende (udledning af luft til eksterne omgivelser, Fig.1B) eller filtrerende (intern cirkulation af luft, Fig.1A).

OPLYSNINGER VEDRØRENDE SIKKERHED

1. Udvis forsigtighed, hvis der samtidigt med emhætten er en varmekilde eller flamme i funktion, som er afhængig af luften i omgivelserne og forsynet med energi, der ikke er elektrisk, eftersom emhætten fjerner den luft fra omgivelserne, som flammen eller varmekilden har brug for til forbrænding. Det negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar). For størst mulig sikkerhed, sørg for en passende ventilation af rummet. Hvad angår udsugningen til eksterne omgivelser, følg de gældende normer.

Før modellen tilsluttes el-nettet:

• Kontroller informationsetiketten (placeret indeni apparatet) for at sikre, at spændingen og styrken er i overensstemmelse med el-nettet, og at stikkontakterne er egnede. Hvis De er i tvivl, konsulter en kvalificeret elektriker. - Hvis forsyningsledningen er beskadiget, skal den udskiftes med en ledning eller en særlig samling fra fabrikanten eller et autoriseret servicecenter.
• Tilslut forsyningsenheden ved hjælp af et stik med en 3A sikring eller til de tofaseledninger, som er beskyttet af en 3A sikring.

2. Pas på!

I nogle situationer kan elektriske apparater udgøre en fare.

A) Undgå at kontrollere filtrets tilstand, mens emhætten er i funktion. B) Rør ikke ved pærer eller tilstødende områder under eller efter længerevarende brug af belysningsanlægget. C) Det er ikke tilladt at tilberede madvarer over åben ild under emhætten. D) Undgå åben ild, da det kan beskadige filtrene og medføre fare for brand. E) Hold altid øje med maden under friturestegning for at undgå, at olien antændes. F) Træk stikket ud af stikkontakten, inden der foretages vedligeholdelse. G) Apparatet må ikke bruges af børn eller af personer, der ikke har de nødvendige fysiske egenskaber til korrekt brug, uden vejledning. H) Hold øje med børnene for at sikre, at de ikke leger med apparatet. I) Når emhætten anvendes samtidigt med apparater, der bruger gas eller andre brændstoffer, skal rummet have tilstrækkelig udluftning. L) Hvis rengøring ikke udføres i overensstemmelse med anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre sig, at

dette produkt bortskaffes på korrekt vis, bidrager brugeren til at forhindre eventuelle negative miljømæssige og sundhedsmæssige påvirkninger.

Symbolet på produktet eller på dokumenterne, der følger med produktet, angiver, at produktet ikke skal behandles som husholdningsaffald, men at det skal bortskaffes på passende vis på genbrugsstationer til elektriske og elektroniske apparater. Apparatet skal bortskaffes i overensstemmelse med de gældende regler for bortskaffelse af affald. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes man kontakte de lokale myndigheder, teknikforvaltningen eller forretningen, hvor produktet er købt.

INSTRUKTION VED INSTALLERING

Monteringen og udførelsen af de elektriske forbindelser skal udføres af specialiseret personale.

Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes et kabel til jordforbindelsen.

Tilslutning til el-nettet skal udføres som følgende:

BRUN ≡ L Linje

BLÅ = N Neutral

Hvis det ikke allerede findes, monter da et standardstik beregnet til den forsyning, som er angivet på etiketten. Hvis der allerede er et stik, sørg da for at det er let tilgængeligt efter installation af apparatet.

I tilfælde af en direkte tilslutning til el-nettet er det nødvendigt at anbringe en flerpolet afbryder med en afstand mellem kontakterne på minimum 3 mm mellem apparatet og nettet. Afbryderen skal passe til el-forsyningen og være i overensstemmelse med de gældende normer.

• Minimumsafstanden mellem kogeoverfladen, målt fra de øverste kogeplader, og den nederste del af emhætten skal være mindst 65 cm (Fig.5). Hvis der anvendes et forbindelsesrør bestående af to eller flere dele, skal den øverste del placeres oven på den nederste. Tilslut ikke udledningen fra emhætten med et rør, hvori der cirkulerer varm luft, eller som anvendes til at udlede røg fra apparater, der ikke bruger elektrisk energi. Inden man begynder monteringen, fjernes filtre (Fig.6) for at gøre håndteringen af apparatet lettere.

I de tilfælde, hvor apparatet skal installeres i en udsugende version, forberedes åbningen til udledning af luft.

• Det anbefales at anvende en luftudsugningsslange med samme diameter som luftudgangshullet. Hvis der anvendes en mindre slange, kan det forringe produktets ydelse og medføre øget støj.

- Fastspænding til væg

Lav hullerne A, idet de anviste mål overholdes (Fig.2). Fastspænd apparatet til væggen og ret ind, til det flugter med ophænget. Når apparatet er i vater, spændes emhætten fast ved hjælp af de 2 skruer A (Fig.4). Til forskellige typemonteringer anvendes skruer og rawlplugs, der passer til den

bestemte type mur (f.eks. jernbeton, gips osv.). Hvis skruer og rawlplugs følger med apparatet, bør man sikre sig, at de egner sig til væggen, hvor emhætten skal spændes fast.

- Fastspænding af de sammenskydelige pyntepaneler - emhætte med udsugning

Indsæt el-tilslutningen i rillen på panelet. Hvis emhætten er af typen med udsugning, skal der først laves en luftudugningsåbning. Regulér bredden på det øverste panels ophæng (Fig.3).

Spænd herefter ophænget fast til loftet med skruerne A (Fig.3), så det er i vinkel med emhætten, idet den anviste afstand til loftet i Fig.2 overholdes. Forbind flangen C til udsugningshullet ved hjælp af et tilslutningsrør (Fig.4).

Indsæt det øverste panel i det nederste. Fastspænd det nederste panel til emhætten med de medfølgende skruer B (Fig.4), træk det øverste panel ud til ophænget og spænd det fast med skruerne B (Fig.3).

Skal emhætten laves om fra aftræk til filtrering, anskaffes kulfiltre hos forhandleren, hvorefter monteringsvejledningen følges.

- Filtrering

Installér emhætten og de to paneler som vist i kapitlet om montering af aftræksemhætte. Ved montering af filtret følges instruktioner, som følger med sættet.

Kulfiltre er allerede anbragt på apparatet (Fig.7).

BRUG OG VEDLIGEHOLDELSE

• Det anbefales, at apparatet sættes i funktion, inden man begynder tilberedningen af madvarer. Det anbefales at lade emhætten køre i 15 minutter efter endt tilberedning, så al mados suges ud. Korrekt funktion af emhætten afhænger af en korrekt og jævnlig vedligeholdelse. Man skal især være opmærksom på at udskifte fedtfilteret og det aktive kulfilter.
• Fedtfilteret har til opgave at tilbageholde de fedtpartikler, der findes i luften. Filteret vil derfor blive tilstoppet med tiden, alt efter hvor ofte emhætten anvendes.
• For at forebygge risikoen for brand skal man mindst hver 2. måned rengøre fedtfiltrene; de kan vaskes op i opvaskemaskine.
• Efter at have rengjort filtrene nogle gange, kan der opstå misfarvninger. Dette giver ikke ret til reklamation med henblik på udskiftning. I tilfælde af manglende overholdelse af anvisningerne vedrørende udskiftning og rengøring, kan der opstå brandfare i fedtfiltrene.
• De aktive kulfiltre har til opgave at rense den luft, der sendes tilbage i lokalet. Filtrene kan ikke vaskes eller genbruges og skal udskiftes mindst hver fjerde måned. Mætningen af det aktive kul afhænger af, hvor ofte emhætten er i brug, komfurets type og hvor ofte fedtfilteret rengøres.
• Emhætten skal rengøres jævnligt, både indvendigt og udvendigt, med en klud opvædet i denatureret alkohol eller et neutralt rengøringsmiddel.
• Lyset er beregnet til brug under tilberedning af mad og ikke til generel oplysning af lokalet. Længerevarende brug af lyset vil reducere lyspærernes gennemsnitlige levetid betydeligt.

Betjeningsenhed: (fig. 8)

Tast B = tænder/slukker emhætten. Apparatet tændes på 1. hastighed. Hvis emhætten er tændt, skal man trykke på tasten i 2 sek. for at slukke. Hvis emhætten er indstillet på 1. hastighed, er det ikke nødvendigt at holde tasten nede for at slukke. Sænker motorhastigheden.

Display C = viser den valgte motorhastighed og aktivering af timeren.

Tast D = tænder emhætten. Øger motorhastigheden. Ved tryk på tasten fra 3. hastighed ændres den intensive funktion i 10 minutter, hvorefter apparatet vender tilbage til at fungere med den almindelige hastighed, der var indstillet i det øjeblik, hvor den intensive funktion blev ændret. Under denne funktion blinker displayet.

Tast E = Når timeren aktiveres, indstiller den funktionerne til at fortsætte i 15 minutter, hvorefter de slukkes. Timeren slås fra ved at trykke på tasten E. Når funktionen Timer er ændret, blinker decimaltallet på displayet.

Hvis tasten E trykkes ned i 2 sekunder, når emhætten er slukket, aktiveres funktionen "clean air". Denne funktion tænder motoren i 10 minutter for hver time på første hastighedstrin. Når funktionen er aktiveret, viser displayet en drejende bevægelse af de omgivende segmenter. Når tiden er gået, slukker motoren igen, og på displayet vises bogstavet "C", indtil motoren igen efter 50 minutter aktiveres i 10 minutter og så videre.

- Mætning af fedtfiltre / aktive kulfiltre:

- Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet F (f.eks. 1 og F), skal fedtfiltre rengøres. - Når displayet C blinker, og ændrer blæserhastigheden, med bogstavet A (f.eks. 1 og A), skal kulfiltrene rengøres.

Når filteret er sat på plads igen, skal den elektroniske hukommelse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil bogstaverne F eller A stopper med at blinke på displayet C.

Betjeningsenhed: (fig. 9 A) Følgende tegnforklaring er gældende:

• Ved at trykke på knappen F i 2 sekunder (ved slukket emhætte) aktiveres funktionen "clean air". Denne funktion tænder motoren i 10 minutter pr. time ved laveste hastighed. Så snart funktionen er igangsat, starter motoren ved første hastighed i 10 minutter, og under dette forløb skal lamperne ved knap F og knap C blinke samtidigt. Når tiden er gået, standser motoren, og kontrollampen ved knap F forbliver tændt uden at blinke, indtil der er gået endnu 50 minutter, hvor motoren igen starter ved første hastighed, og lamperne ved F og C igen begynder at blinke samtidigt i 10 minutter, og så fremdeles. Ved at trykke på en hvilken som helst knap bortset fra lysknappen vender emhætten straks tilbage til den normale funktion (f.eks. hvis knappen D nedtrykkes, bliver funktionen "clean air" afbrudt og

motoren går straks i anden hastighed; ved at trykke knap B afbrydes funktionen).

- Mætning af fedtfiltre / aktive kulfiltre:

• Når tasten A blinker med 2 sek. mellemrum, skal fedtfiltre rengøres.
• Når tasten A blinker med 0,5 sek. mellemrum, skal kulfiltrene udskiftes.

Når filteret er sat på plads igen, skal den elektroniske hukommelse nulstilles ved at holde tasten A nede i ca. 5 sek. indtil den stopper med at blinke.

• Betjeningsenhed: (fig.9 B) mekaniske er følgende tegnforklaring gældende:

A = tast for BELYSNING, B = tast for OFF, C = tast for FØRSTE HASTIGHED, D = tast for ANDEN HASTIGHED, E = tast for TREDJE HASTIGHED, G = kontrollampe, der angiver, at motoren er i drift.

• Udskiftning af halogenpærer (Fig.10).

For at udskifte halogenpærerne B skal man fjerne glasset C ved at trykke på rillerne.

Udskift pærerne med pærer af samme type.

Vær opmærksom: rør ikke ved pæren med bare hænder.

• Udskiftning af glødepærer (Fig.11).

Når glødelampen skal udskiftes, skal man først fjerne fedtfiltrene ifølge anvisningerne på (Fig.6) og derefter tage lampen ud.

Erstat den med en anden lampe af samme type (Fig.11).

KUNDESERVICE

Inden der rettes henvendelse til Kundeservice:

Hvis apparatet ikke fungerer, anbefales det at:

• Kontrollér, om stikket er sat rigtigt i stikkontakten.

Hvis det er umuligt at finde frem til årsagen til funktionsforstyrrelsen: Sluk for apparatet, undlad at pille ved det, og ring til kundeservice.

PRODUKTETS SERIENUMMER. Hvor er det?

Ved henvendelse til kundeservice er det vigtigt at opgive produktets forkortelse og serienummer (16 tegn, der begynder med tallet 3), der er opført på garantibeviset eller typeskiltet inden i apparatet.

På denne måde er det nemmere at undgå unødige teknikerbesøg og de dermed forbundne udgifter.

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE AF OVENSTÅENDE ADVARSLER.

GENERELT

Sørg for, at de elektriske ledninger går indvendigt i det dekorative rør. Hvis apparatet skal installeres som en

Før det øverste rør ind i det nederste rør. Fastgør det nederste rør til kappen ved at bruge skruerne B, som følger med (Fig. 4). Træk det øverste rør helt ud til støttearmen, og fastgør det med skruerne B (Fig. 3).

Kulfiltre er allerede monteret på apparatet (Fig. 7).

BRUG OG VEDLIGEHOLD

Vi anbefaler, at køkkenviften tændes, før du tilbereder mad. Vi anbefaler også, at apparatet får lov til at stå i 15 minutter efter, at maden er færdig, så al forurenet luft elimineres.

Tast B = ventilator tændt/slukket. Apparatet starter på 1. hastighed. Hvis ventilatoren er tændt, trykker man i 2 sekunder på knappen for at slå den fra. Hvis ventilatoren befinder sig på 1. hastighed, er det ikke nødvendigt at holde knappen nede for at slå den fra. Motorhastigheden reduceres.

Hvis produktet ikke fungerer korrekt, anbefaler vi, at du:

PRODUKTETS SERIENUMMER. Hvor finder jeg dette?

Det er vigtigt, at du opgiver produktkoden og serienummeret (en kode på 16 tegn, som begynder med tallet 3) til hjælpeservice; dette finder du på garantibeviset eller typeskiltet, som findes inde i apparatet.
