RBS9485IN - Digestoř ROSIERES - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	ROSIERES
Model	RBS9485IN
Režimy provozu	Odsávání (odvod ven) a filtrace (recirkulace uvnitř)
Napájecí napětí	230 V ~ 50 Hz
Elektrická třída	Třída II (bez uzemnění)
Minimální bezpečnostní vzdálenost	65 cm mezi odsavačem a varnou deskou
Rychlosti motoru	3 rychlosti + intenzivní funkce (10 min)
Osvětlení	Halogenové nebo žárovkové (podle verze)
Tukové filtry	Mytelné v myčce nádobí, každé 2 měsíce
Aktivní uhlíkové filtry	Nemyjitelné, výměna každé 4 měsíce
Indikátor nasycení filtrů	Blikající displej nebo dioda pro tukový (F) a uhlíkový (A) filtr
Časovač	Automatické vypnutí po 15 minutách
Funkce Clean Air	Automatické spuštění na 10 min/h při 1. rychlosti
Ovládání	Dotyková tlačítka (obr. 8) nebo mechanická (obr. 9)
Elektrické připojení	Zásuvka s pojistkou 3A nebo dvoupólovým jističem
Instalace	Nástěnná s dekorativními teleskopickými díly
Údržba	Venkovní čištění denaturovaným lihem nebo neutrálním čisticím prostředkem
Výměna žárovek	Halogenové zvednutím skla, žárovkové po vyjmutí filtru
Servis a podpora	Kontaktujte technickou podporu s výrobním číslem (16 znaků začínajících 3)

Často kladené otázky - RBS9485IN ROSIERES

Jaká je minimální bezpečnostní vzdálenost mezi odsavačem a sporákem?

Minimální vzdálenost mezi varnou deskou a nejnižší částí odsavače je 65 cm.

Jak mýt tukové filtry?

Tukové filtry jsou mýtné v myčce nádobí nebo ručně. Je třeba je čistit každé 2 měsíce, aby se předešlo riziku požáru.

Kdy je třeba vyměnit aktivní uhlíkové filtry?

Aktivní uhlíkové filtry je třeba vyměnit každé 4 měsíce. Nejsou mýtné ani regenerovatelné.

Jak vynulovat indikátor nasycení filtrů?

Po vyčištění nebo výměně filtrů stiskněte tlačítko osvětlení (tlačítko A) na 5 sekund, dokud kontrolka nepřestane blikat.

Co dělat, když odsavač nefunguje?

Nejprve zkontrolujte, zda je zástrčka správně zasunuta v zásuvce. Pokud problém přetrvává, odpojte spotřebič od napájení a kontaktujte technickou podporu. Nepokoušejte se o opravu sami.

Co je funkce Clean Air?

Funkce Clean Air spouští motor každou hodinu na 10 minut při první rychlosti pro obnovu vzduchu v místnosti. Vypne se stisknutím libovolného tlačítka kromě osvětlení.

Jak vyměnit halogenovou žárovku?

Pro výměnu halogenové žárovky páčte ochranné sklo v připravených štěrbinách. Vyměňte za žárovku stejného typu, aniž byste se lampy dotýkali prsty.

Mohu používat odsavač s plynovou varnou deskou?

Ano, ale musí být dodržena bezpečnostní vzdálenost 65 cm. Ujistěte se, že místnost je řádně větraná, aby se předešlo problému zpětného proudění.

Jak nastavit časovač automatického vypnutí?

Stiskněte tlačítko Časovač pro aktivaci automatického vypnutí po 15 minutách. Na displeji bliká desetinná tečka. Opětovným stisknutím deaktivujete.

Co znamená blikání tlačítek osvětlení?

Pomalé blikání (každé 2 sekundy) znamená, že je třeba vymýt tukové filtry. Rychlé blikání (každých 0,5 sekundy) znamená, že je třeba vyměnit uhlíkové filtry.

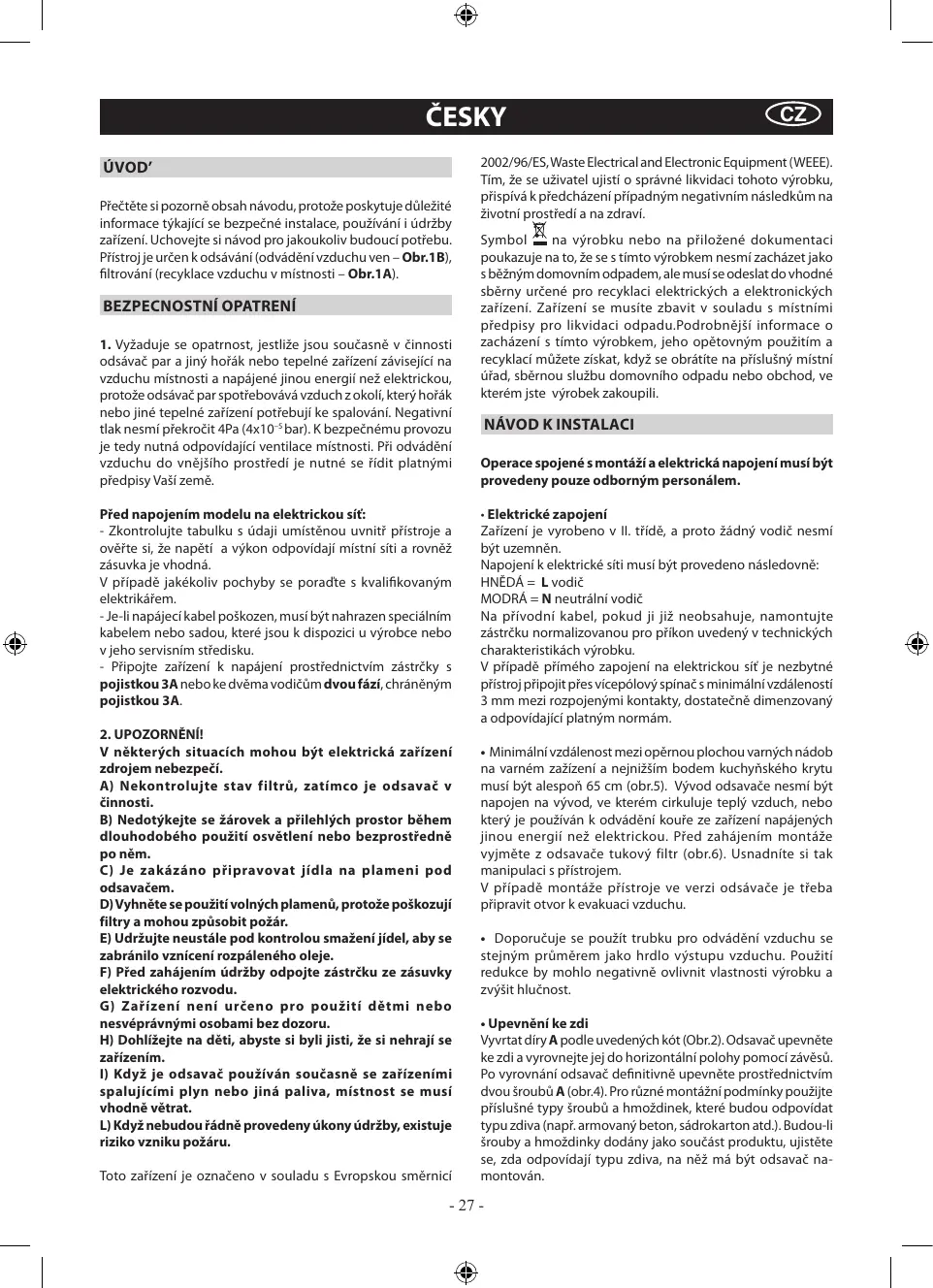

NÁVOD K OBSLUZE RBS9485IN ROSIERES

1. Vyžaduje se opatrnost, pokud jsou současně v činnosti odsávací par a jiný hořák nebo tepelné zařízení závislé na vzduchu z místnosti a napájené jinou energií než elektrickou, protože odsávací par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4 Pa (4x10^-5 bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy vaší země.

Před napojením modelu na elektrickou síť:

- Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. V případě jakékoliv pochyby se poraďte s kvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku. - Připojte zařízení k napájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvoufázově jištěným pojistkou 3A.

2. UPOZORNĚNÍ!

V některých situacích mohou být elektrická zařízení zdrojem nebezpečí.

A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti. B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm. C) Je zakázáno připravovat jídla na plameni pod odsavačem.

D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár.

E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje. F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu. G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením. I) Když je odsavač používán současně se zařízeními spalujícími plyn nebo jiná paliva, místnost se musí vhodně větrat. L) Když nebudou řádně provedeny úkony údržby, existuje riziko vzniku požáru.

Toto zařízení je označeno v souladu s Evropskou směrnicí

2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

NÁVOD K INSTALACI

Operace spojené s montáží a elektrická napojení musí být provedeny pouze odborným personálem.

Elektrické zapojení

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn.

Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič

MODRÁ = N neutrální vodič

Na přívodní kabel, pokud jej již neobsahuje, namontujte zástrčku normalizovanou pro příkon uvedený v technických charakteristikách výrobku.

V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm (obr.5). Vývod odsávače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsávače tukový filtr (obr.6). Usnadníte si tak manipulaci s přístrojem.

V případě montáže přístroje ve verzi odsávače je třeba připravit otvor k evakuaci vzduchu.

• Doporučuje se použít trubku pro odváděný vzduch se stejným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.

Upevnění ke zdi

Vyvrtejte díry A podle uvedených kót (obr.2). Odsávač upevněte ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů. Po vyrovnání odsávač definitivně upevněte prostřednictvím dvou šroubů A (obr.4). Pro různé montážní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li šrouby a hmoždinky dodány jako součást produktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsávač namontován.

- Montáž dekorativních teleskopických spojovacích prvků - sací verze

Elektrický přívod protáhněte pod krytem dekorativního spoje. Když má být vaše zařízení nainstalováno v sacím provedení, připravte otvor pro odváděný vzduch.

Nastavte šířku uchytné konzoly horního spoje (obr.3).

Následně ji upevněte ke stropu prostřednictvím šroubů A (obr.3) takovým způsobem, aby byla osa v souladu s vaším odsávačem a dodržujte přitom vzdálenost od stropu, vyznačenou na obr.2.

Propojte prostřednictvím spojovací roury přírubu C s otvorem odtahu vzduchu (obr.4).

Vsadit horní spojovací prvek do spodního spojovacího prvku. Spodní spojovací prvek ke krytu, používajíce šrouby B ve výbavě (obr.4), vysunout horní díl až ke stropu a upevněte jej pomocí šroubů B (obr.3).

Budete-li chtít změnit funkci zařízení odsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a sledujte montážní pokyny.

- Filtrační verze

Odsavač a spojovací prvky instalujte tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavače. Při montáži filtrační vložky se řiďte pokyny obsaženými v balení. Uhlíkové filtry jsou součástí zařízení (obr. 7).

POUŽITÍ A ÚDRŽBA

• Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch.

Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím.

• Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpaní; tato doba závisí na používání zařízení.
• Aby se předešlo nebezpečí případného požáru, maximálně každé 2 měsíce je třeba umýt protitukové filtry; k tomuto účelu je možné použít i myčku nádobí.
• Po několika umytích může dojít ke změně barvy. Tato skutečnost neumožňuje podání reklamace za účelem jejich výměny.

V případě nedodržení pokynů pro výměnu a mytí protitukových filtrů se může vyskytnout riziko jejich zapálení.

• Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhání do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximálně každé čtyři měsíce. Nasycení aktivního uhlí závisí na krátkodobém nebo delším používání zařízení, na druhu sporáku a pravidelnosti, s kterou se provádí čištění protitukového filtru.
• Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.
• Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.

OVLÁDÁNÍ (Obr. 8):

Tlačítko A - rozsvítí/zhasne světla

Tlačítko B - zapne/vypne odsavač. Přístroj je uveden do chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej stisknutím tlačítka na 2 sekundy. Pokud se odsavač nachází ve fázi

první rychlosti, není nezbytné dlouze stisknout tlačítko za účelem vypnutí. Snižuje se rychlost motoru.

Displej C - ukazuje zvolenou rychlost motoru a uvedení do chodu časového spínače

Tlačítko D - zapne odsavač. Zvyšuje rychlost motoru. Stiskne-li se tlačítko od třetí rychlosti, je nastavena intenzivní funkce na 10 minut, pak se přístroj vrátí do fáze pracovní rychlosti v okamžiku uvedení do chodu. Během této funkce displej bliká.

Tlačítko E = Časovač slouží k časovému ovládání funkcí v průběhu 15 minut po jeho aktivaci; po uplynutí uvedené doby se tyto funkce vypnou. Vypnutí časovače se provádí stisknutím tlačítka E. Aktivace funkce časovače musí být signalizována blikáním desetinné tečky na displeji.

Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se aktivuje funkce „clean air". V rámci této funkce se motor zapne každou hodinu na 10 minut a během této doby se bude otáčet první rychlostí. Během jeho činnosti bude na displeji zobrazen rotační pohyb obvodových segmentů. Po uplynutí uvedené doby dojde k vypnutí motoru a na displeji musí být zobrazeno písmeno „C", aniž by blikalo, dokud nebude po uplynutí dalších 50 minut motor znovu spuštěn na 10 minut, a tak dále.

• Po stisknutí tlačítka F po dobu 2 s (kryt je vypnut) bude aktivována funkce „clean air". Tato funkce zapne motor na deset minut každou hodinu na první rychlost. Jakmile bude tato funkce aktivována, motor bude uveden do chodu na první rychlost po dobu 10 s, během které budou blikat současně tlačítka F a C. Po uplynutí této doby se motor vypne a LED tlačítka F zůstane osvětlen až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a LED F a C znovu začnou blikat po 10 minut a tak dále. Po stisknutí jakéhokoliv tlačítka s výjimkou světel se kryt okamžitě vrátí do svého normálního fungování. (např. Pokud se stiskne tlačítko D, deaktivuje se funkce „clean air" a motor začne pracovat na druhou rychlost, stisknutím tlačítka B se tato funkce deaktivuje.

- Nasycení protitukových filtrů/filtrů s aktivním uhlím:

• Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu umytí protitukových filtrů.
• Blikání tlačítka A frekvencí 0,5 sek. poukazuje na potřebu výměny uhlíkových filtrů.

Po vložení uhlíkového filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud tlačítko nepřestane blikat.

Pokyny: Mechanické (Obr. 9 B)

Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů. Žárovky nahraďte novými žárovkami stejného druhu.

Upozornění: Nedotýkejte se žárovky holýma rukama.

Výměna zářivek (obr. 11).

Při výměně zářivky vyjměte všechny protitukové filtry způsobem popsaným na (obr. 6) a odmontujte zářivku.

Nahraďte ji novou stejného druhu (obr. 11).

SERVISNÍ SLUŽBA PRO ZÁKAZNÍKY

Dříve, než se obrátíte na servisní službu.

V případě nefunkčnosti vašeho výrobku vám doporučujeme:

- Zkontrolovat dobrý stav zástrčky v elektrické zásuvce.

V případě odhalení příčiny poruchy: Vypněte zařízení, neoprávněně do něj nezasahujte a obraťte se na servisní službu.

VÝROBNÍ ČÍSLO VÝROBKU. Kde jej lze najít?

Je důležité, abyste oznámili servisní službě označení výrobku a výrobní číslo (16 znaků, které začíná číslem 3), které se nachází na záručním listě nebo na identifikačním štítku stroje, umístěném uvnitř zařízení.

Tímto způsobem přispějete k tomu, že se vyhnete zbytečným přesunům technika, a kromě toho tím budete šetřit příslušné náklady.

VÝROBCE ODMÍTÁ JAKOUKOLIV ODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH UPOZORNĚNÍ.
