RBS9485IN - Dunstabzugshaube ROSIERES - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ROSIERES
Modell	RBS9485IN
Betriebsmodi	Abluftbetrieb (Außenabluft) und Umluftbetrieb (Innenumlauf)
Netzspannung	230 V ~ 50 Hz
Elektrische Schutzklasse	Schutzklasse II (ohne Erdung)
Mindestsicherheitsabstand	65 cm zwischen der Dunstabzugshaube und der Kochfläche
Motorstufen	3 Stufen + Intensivfunktion (10 Min.)
Beleuchtung	Halogenlampen oder Glühlampen (je nach Ausführung)
Fettfilter	Spülmaschinengeeignet, alle 2 Monate reinigen
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Filtersättigungsanzeige	Blinkende Anzeige oder Diode für Fettfilter (F) und Kohlefilter (A)
Timer	Automatische Abschaltung nach 15 Minuten
Clean-Air-Funktion	Automatischer Betrieb 10 Min./Stunde auf Stufe 1
Bedienelemente	Berührungstasten (Abb. 8) oder mechanische Tasten (Abb. 9)
Elektr. Anschluss	Steckdose mit 3A Sicherung oder zweipoliger Schutzschalter
Montage	Wandmontage mit dekorativen Teleskopabdeckungen
Wartung	Außenreinigung mit Brennspiritus oder Neutralreiniger
Lampenwechsel	Halogen durch Anheben der Glasabdeckung, Glühlampen nach Filterentnahme
Kundendienst	Technischen Kundendienst mit der Seriennummer (16 Zeichen, beginnend mit 3) kontaktieren

Häufig gestellte Fragen - RBS9485IN ROSIERES

Wie groß ist der Mindestsicherheitsabstand zwischen Dunstabzugshaube und Kochfeld ?

Der Mindestabstand zwischen der Kochfläche und dem untersten Teil der Dunstabzugshaube beträgt 65 cm.

Wie reinigt man die Fettfilter ?

Die Fettfilter sind spülmaschinengeeignet oder von Hand waschbar. Sie müssen alle 2 Monate gereinigt werden, um Brandgefahr zu vermeiden.

Wann müssen die Aktivkohlefilter ausgetauscht werden ?

Die Aktivkohlefilter müssen alle 4 Monate ausgetauscht werden. Sie sind weder waschbar noch regenerierbar.

Wie setzt man die Filtersättigungsanzeige zurück ?

Nach Reinigung oder Austausch der Filter die Beleuchtungstaste (Taste A) 5 Sekunden lang drücken, bis die Anzeige aufhört zu blinken.

Was tun, wenn die Dunstabzugshaube nicht funktioniert ?

Überprüfen Sie zunächst, ob der Stecker richtig in der Steckdose steckt. Besteht das Problem weiterhin, schalten Sie das Gerät spannungslos und wenden Sie sich an den technischen Kundendienst. Versuchen Sie keine Reparatur selbst.

Was ist die Clean-Air-Funktion ?

Die Clean-Air-Funktion schaltet den Motor stündlich für 10 Minuten auf Stufe 1 ein, um die Raumluft zu erneuern. Sie wird durch Drücken einer beliebigen Taste außer der Beleuchtung deaktiviert.

Wie tauscht man eine Halogenlampe aus ?

Zum Austausch einer Halogenlampe hebeln Sie das Schutzglas an den vorgesehenen Schlitzen ab. Ersetzen Sie sie durch eine Lampe desselben Typs, ohne die Lampe mit den Fingern zu berühren.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden ?

Ja, jedoch muss der Sicherheitsabstand von 65 cm eingehalten werden. Stellen Sie sicher, dass der Raum ausreichend belüftet ist, um ein Rückströmungsproblem zu vermeiden.

Wie stelle ich den automatischen Abschalttimer ein ?

Drücken Sie die Timer-Taste, um eine automatische Abschaltung nach 15 Minuten zu aktivieren. Der Dezimalpunkt blinkt auf dem Display. Nochmaliges Drücken deaktiviert ihn.

Was bedeutet das Blinken der Beleuchtungstasten ?

Langsames Blinken (alle 2 Sekunden) bedeutet, dass die Fettfilter gereinigt werden müssen. Schnelles Blinken (alle 0,5 Sekunden) bedeutet, dass die Aktivkohlefilter ausgetauscht werden müssen.

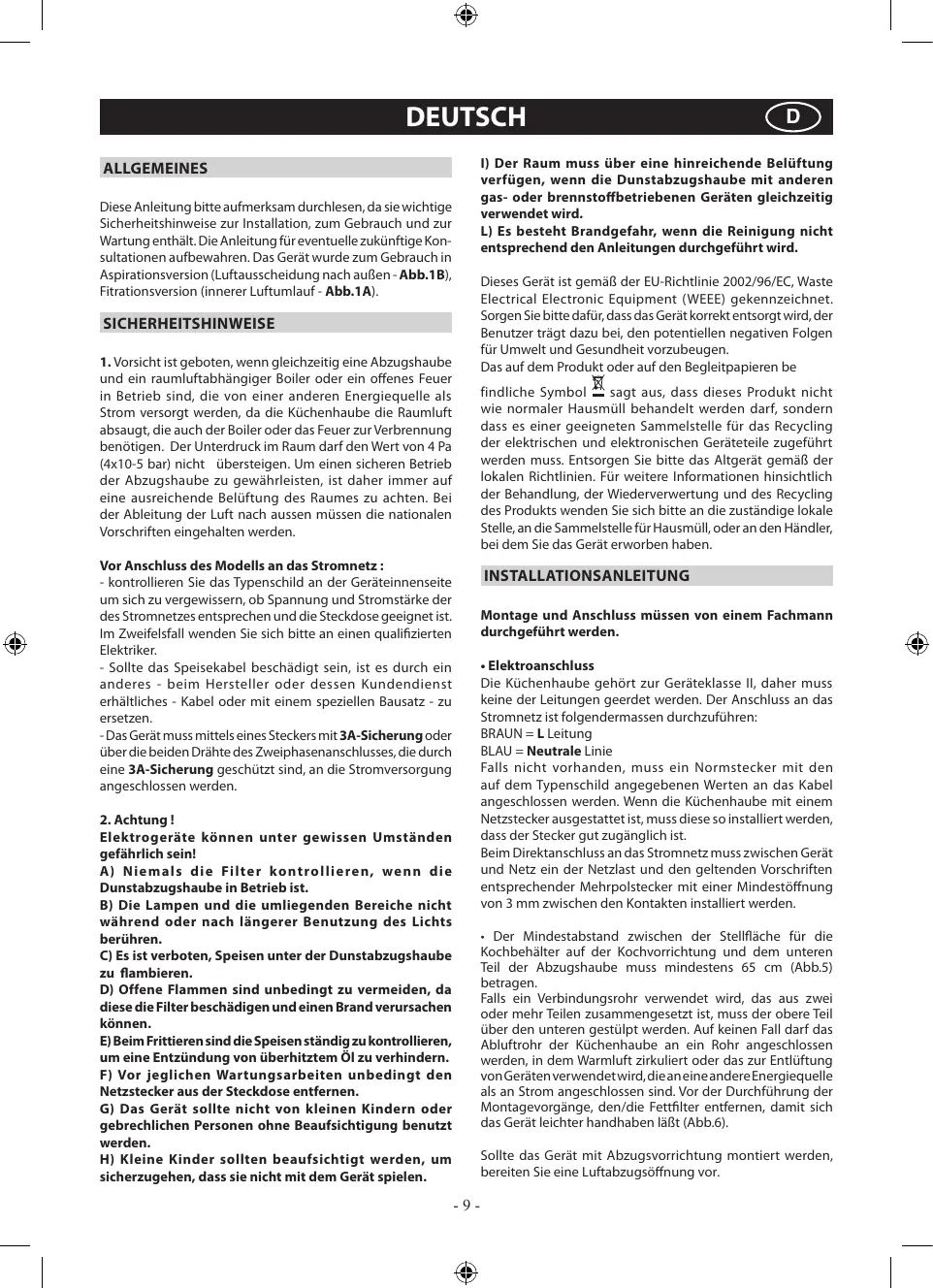

BEDIENUNGSANLEITUNG RBS9485IN ROSIERES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B) und Filtrationsversion (innerer Luftumlauf - Abb.1A) entwickelt.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz:

• kontrollieren Sie das Typenschild an der Geräteinnenseite, um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektriker.
• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz zu ersetzen. Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschlossen sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist. B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren. C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern. F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen. G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. H) Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Sorgen Sie dafür, dass das Gerät korrekt entsorgt wird. Der Benutzer trägt dazu bei, die potenziellen negativen Folgen für Umwelt und Gesundheit zu vermeiden.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol

besagt, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zugeführt werden muss. Entsorgen Sie das Altgerät gemäß den lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recyclings des Produkts wenden Sie sich an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermaßen durchzuführen:

BRAUN = L Leitung

BLAU = Neutralleiter

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm (Abb. 5) betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die eine andere Energiequelle als Strom nutzen. Vor der Durchführung der Montagevorgänge die Fettfilter entfernen, damit sich das Gerät leichter handhaben lässt (Abb. 6).

Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfiehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist wie die Luftabzugsöffnung. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

- Befestigung an der Wand

Unter Einhaltung der angegebenen Maße die Löcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.

Für die verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, dass sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden Anschlussstücke - Abluftversion

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlussstücks verlegen. Soll Ihr Gerät in der Abluftversion installiert werden, sehen Sie die Luftabzugsöffnung vor. Die Breite des Haltebügels des oberen Anschlussstücks einstellen (Abb.3).

Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, dass er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten.

Mittels eines Anschlussrohrs den Flansch C mit dem Luftaustrittsloch verbinden (Abb.4).

Das obere Anschlussstück in das untere Anschlussstück stecken. Das untere Anschlussstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlussstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen. Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

- Filtrationsversion

Die Abzugshaube und die zwei Anschlussstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlussstücks auf die dem Kit beiliegenden Anweisungen Bezug nehmen.

Die Kohlefilter sind bereits in das Gerät eingesetzt (Abb.7).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.
• Um der Brandgefahr vorzubeugen, müssen die Fettfilter maximal alle 2 Monate gewaschen werden. Das geht auch mit der Spülmaschine.
• Nach einigen Waschgängen können Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder weniger langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab. - Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel. - Die Beleuchtung der Dunstabzugshaube ist dazu gedacht, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

BEDIENUNG: (Abb.8)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = zeigt die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt blinken.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstabens "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Sättigung der Fett- und Aktivkohlefilter:

-Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit

mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

-Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält, bis die Blinkanzeige F oder A auf dem Display C erlischt.

• Bedienung: (Abb. 9 A) der Beleuchtung, die Symbolbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten

• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion "Clean Air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1.

Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ablauf dieser Zeit schaltet der Motor aus, und die LED der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die LEDs F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken einer beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion "clean air" deaktiviert, und der Motor geht sofort in die 2.

Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert)

Sättigung der Fett- und Aktivkohlefilter:

• Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden.

- Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält, bis diese aufhört zu blinken.

• Bedienung: (Abb. 9 B) der Beleuchtung. Die Symbolbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

G = MOTORKONTROLLEUCHTE

Austausch der Halogenlampen (Abb. 10).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typus aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen Händen an.

Austausch der Glühlampen (Abb. 11).

Zum Austausch der Glühlampe entfernen Sie die Fettfilter entsprechend der Darstellung in Abb. 6 und nehmen Sie die Lampe heraus.

Ersetzen Sie die Lampe durch eine desselben Typs (Abb. 11).

KUNDENDIENST

Vor dem Verständigen des Kundendienstes

Bei Nichtfunktionieren des Gerätes gehen Sie wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Sollte der Grund für die Betriebsstörung nicht ermittelt werden können: Schalten Sie das Gerät aus und beschädigen Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKTNUMMER Wo finde ich sie?

Bitte denken Sie daran, für den Kundendienst die Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereitzuhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise können Sie dazu beitragen, unnötige Einsätze des Technikers zu vermeiden, und außerdem die damit verbundenen Kosten sparen.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURÜCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

ALLGEMEINES

TECHNISCHER KUNDENDIENST

Bevor Sie den technischen Kundendienst einschalten.

VERWENDUNG UND WARTUNG

Bedienfunktionen: (Abb. 8)

Taste A = schaltet die Beleuchtung ein/aus

Taste B = schaltet die Haube ein/aus. Das Gerät startet mit der
