RBS9485IN - Afzuigkap ROSIERES - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	ROSIERES
Model	RBS9485IN
Werkingsmodi	Afzuigend (externe afvoer) en recirculerend (interne recirculatie)
Voedingsspanning	230 V ~ 50 Hz
Elektrische klasse	Klasse II (zonder aarding)
Minimale veiligheidsafstand	65 cm tussen de afzuigkap en het kookoppervlak
Motorsnelheden	3 snelheden + intensieve functie (10 min)
Verlichting	Halogeen- of gloeilampen (afhankelijk van versie)
Vetfilters	Vaatwasbestendig, elke 2 maanden
Actieve koolstoffilters	Niet wasbaar, vervanging elke 4 maanden
Filterverzadigingsindicator	Knipperende weergave of led voor vet (F) en koolstof (A)
Timer	Automatische uitschakeling na 15 minuten
Clean Air-functie	Automatische start 10 min/uur op de 1e snelheid
Bediening	Aanraaktoetsen (fig.8) of mechanische toetsen (fig.9)
Elektrische aansluiting	Stopcontact met zekering 3A of tweepolige stroomonderbreker
Installatie	Wandmontage met decoratieve telescopische aansluitingen
Onderhoud	Externe reiniging met gedenatureerde alcohol of neutraal schoonmaakmiddel
Vervangen lampen	Halogeen: door glas te tillen, gloeilampen: na verwijderen filter
Service	Neem contact op met de technische dienst met het serienummer (16 tekens beginnend met 3)

Veelgestelde vragen - RBS9485IN ROSIERES

Wat is de minimale veiligheidsafstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen het kookoppervlak en het laagste punt van de afzuigkap is 65 cm.

Hoe de vetfilters reinigen?

De vetfilters zijn vaatwasbestendig of met de hand te wassen. Ze moeten elke 2 maanden worden gereinigd om brandgevaar te voorkomen.

Wanneer moeten de actieve koolstoffilters worden vervangen?

De actieve koolstoffilters moeten elke 4 maanden worden vervangen. Ze zijn niet wasbaar of regenerabel.

Hoe de filterverzadigingsindicator resetten?

Na het reinigen of vervangen van de filters, druk op de verlichtingstoets (toets A) gedurende 5 seconden totdat het lampje stopt met knipperen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stekker goed in het stopcontact zit. Als het probleem aanhoudt, schakel het apparaat uit en neem contact op met de technische dienst. Probeer niet zelf te repareren.

Wat is de Clean Air-functie?

De Clean Air-functie start de motor elk uur gedurende 10 minuten op de eerste snelheid om de lucht in de ruimte te vernieuwen. Het wordt uitgeschakeld door op een willekeurige toets te drukken behalve verlichting.

Hoe een halogeenlamp vervangen?

Om een halogeenlamp te vervangen, wrik het beschermglas los in de daarvoor bestemde gleuven. Vervang door een lamp van hetzelfde type zonder de lamp met de vingers aan te raken.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar de veiligheidsafstand van 65 cm moet in acht worden genomen. Zorg voor goede ventilatie van de ruimte om een probleem van omgekeerde stroming te voorkomen.

Hoe stel ik de automatische uitschakeltimer in?

Druk op de Timer-toets om een automatische uitschakeling na 15 minuten te activeren. Het decimale punt knippert op het scherm. Druk nogmaals om uit te schakelen.

Wat betekent het knipperen van de verlichtingstoetsen?

Een langzaam knipperen (elke 2 seconden) geeft aan dat de vetfilters gereinigd moeten worden. Een snel knipperen (elke 0,5 seconde) geeft aan dat de koolstoffilters vervangen moeten worden.

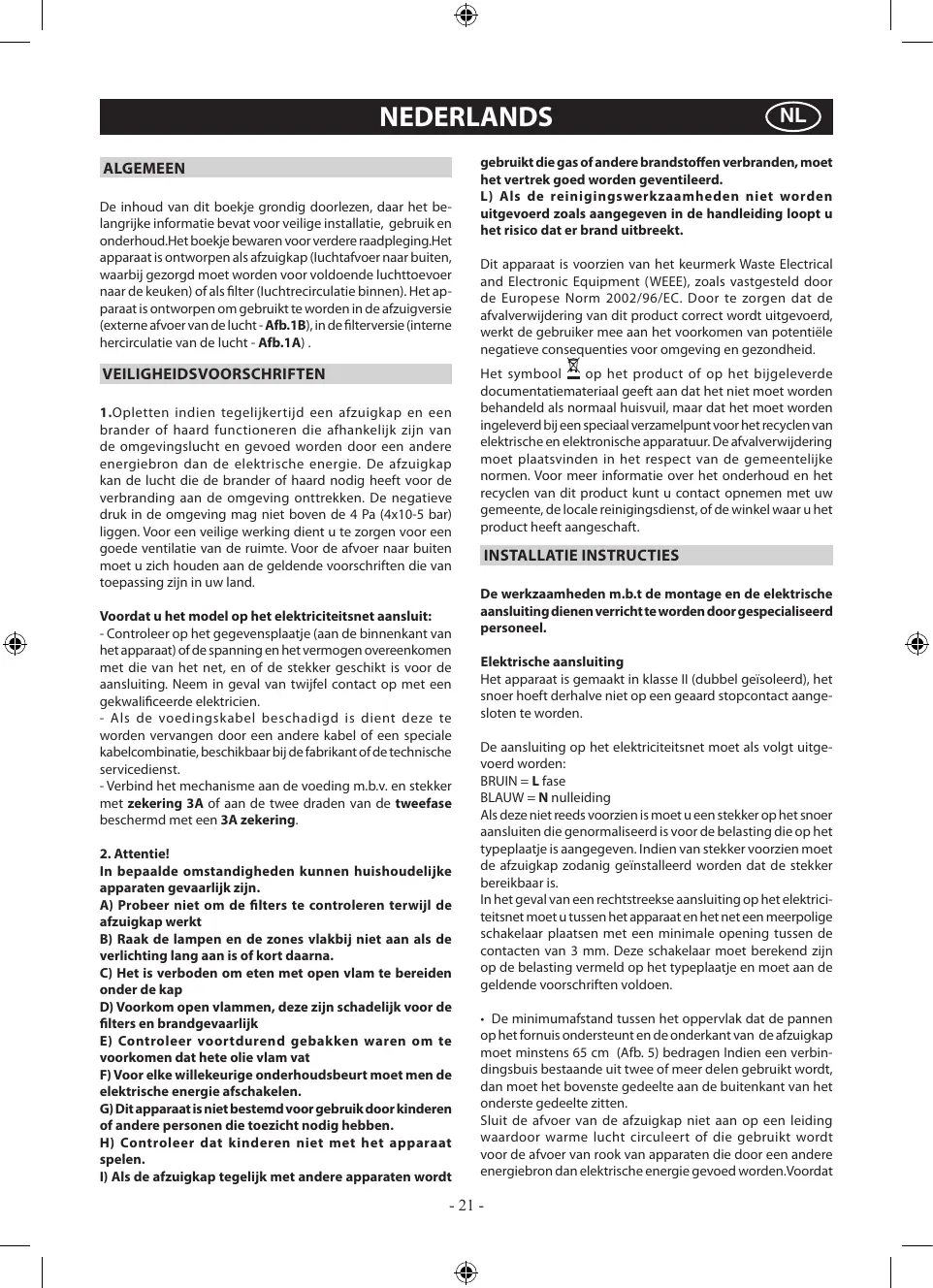

GEBRUIKSAANWIJZING RBS9485IN ROSIERES

Lees de inhoud van dit boekje grondig door, want het bevat belangrijke informatie voor veilige installatie, gebruik en onderhoud. Bewaar het boekje voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (luchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B) of in de filterversie (interne hercirculatie van de lucht - Afb.1A).

VEILIGHEIDSVOORSCHRIFTEN

1. Let op indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
• Als de voedingskabel beschadigd is, dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.
• Verbind het mechanisme aan de voeding m.b.v. een stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn.

A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de zones vlak bij niet aan als de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te bereiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk. E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat. F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie uitschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen. I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding, loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door ervoor te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in overeenstemming met de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de lokale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden met betrekking tot de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L (fase)

BLAUW = N (nulleiding)

Als deze niet reeds voorzien is, moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien, moet de afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een eenpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm (Afb. 5) bedragen. Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan komt het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat

u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb. 6).

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

- Bevestiging aan de muur

Maak de gaten A en neem de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb. 4). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen, afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

- Bevestiging van de decoratieve telescoopverbindingen - afzuigversie

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen wordt. Als uw apparaat geïnstalleerd wordt in de afzuigversie, zorg dan voor een luchtafvoeropening. Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb. 3). Vervolgens bevestigt u deze met de schroeven A (Afb. 3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb. 4). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb. 4) aan de kap, trek het bovenste verbindingsstuk naar buiten tot aan de beugel en zet het vast met de schroeven B (Afb. 3).

Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montage-instructies te volgen.

- Filterversie

Installeer de kap en de twee verbindingsstukken zoals beschreven wordt in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden.

De koolstoffilters zitten al op het apparaat (Afb. 7)

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van

het apparaat.

• Om eventuele brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.
• Nadat u het filter enige malen heeft gewassen kan het licht verkleuren. Dit geeft u echter geen recht op vervanging van het filter.

Voert men de aanwijzingen betreffende de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De filters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden. - Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of een neutraal, niet schurend wasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

Controller: (fig.8)

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is, druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld.

Door nogmaals op de toets E te drukken wordt de timer uitgeschakeld.

Als de timerfunctie actief is, zal op het display het decimale punt knipperen.

• Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd, zullen de ziggedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken, gaat de motor uit en verschijnt op het display de letter "C", totdat, na 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

- Vetfilters/koolstoffilters verzadigd:

• Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.
• Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de

koolstoffilters te worden vervangen.

Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

• Controle: (fig.9 A) met iys zijn de symbolen hieronder weergegeven:

A = knop LICHT

B = knop UIT

• Door 2 seconden op toets F te drukken (met uitgeschakelde kap) wordt de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1e snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toets F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toets F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie "clean air" gedeactiveerd en gaat de motor onmiddellijk over naar de 2e snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd).

- Vetfilters/koolstoffilters verzadigd:

- Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetfilters worden gereinigd.

- Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de koolstoffilters worden vervangen.

Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stopt met knipperen.

• Controle: (fig.9 B) mechanisch zijn de symbolen hieronder weergegeven:

A = knop LICHT

B = knop UIT

- Vervanging van de halogeenlampen (Fig.10).

Om de halogeenlampen B te vervangen moet men het glaasje

C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen niet met de blote handen aan.

- Vervanging van de gloeilampen (Afb. 11).

Voor u de gloeilamp vervangt moet u eerst het vetfilter verwijderen, zoals aangegeven in (Afb. 6), en daarna de lamp verwijderen.

Vervang met een lamp van hetzelfde soort (Afb. 11).

Indien het product niet juist functioneert, raden wij u aan:

• te controleren of de stekker goed in het stopcontact zit. Indien u de oorzaak van de onjuiste werking niet kunt vinden: schakel het apparaat uit, sleutel niet aan het apparaat, en schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het zich?

Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer 3) doorgeeft aan de Technische Servicedienst dat u op het garantiecertificaat terugvindt, of op het typeplaatje aan de binnenkant van het apparaat.

Op deze wijze kunt u voorkomen dat de monteur onnodig langskomt en bespaart u de voorrijkosten.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
