RF65A967FSL - Frigorifer SAMSUNG - Manual falas për përdoruesin

MANUAL I PËRDORUESIT RF65A967FSL SAMSUNG

Manual për kryerjen e shërbimeve nga përdoruesi

KODI I MODELIT: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Në adresën http://samsung.com/support mund të shihni se ku të blini pjesët e këmbimit
2. Vizitoni faqen për blerjen e pjesëve dhe vendosni kodin e modelit të produktit tuaj për të kontrolluar pjesët që janë të disponueshme për blerje. Kodi i modelit është i etiketuar në anën e jashtme të produktit.
3. Kodin e modelit dhe versionin mund t'i kontrolloni në etiketën e barkodit që gjendet në pjesën e poshtme majtas të produktit.
4. Për pjesët zëvendësuese, sigurohuni që emri i pjesës të përputhet me atë të ilustruar në këtë manual.
5. Pjesët të cilave mund t'u kryhen shërbime nga përdoruesi kufizohen te dorezat (vetëm disa modele), guarnicionet, sirtarët dhe menteshat.

SHËNIM

Në rast riparimi nga një ofrues i paautorizuar shërbimi, vetëriparimit, apo riparimit të produktit nga persona të pakualifikuar, "Samsung" nuk mban përgjegjësi për asnjë dëmtim të produktit, lëndim apo ndonjë problem tjetër të sigurisë së produktit të shkaktuar nga ndonjë përpjekje për të riparuar produktin pa ndjekur me kujdes këto udhëzime riparimi dhe mirëmbajtjeje. Çdo dëmtim i produktit i shkaktuar nga një përpjekje për të riparuar produktin nga ndonjë person tjetër i ndryshëm nga ofruesi i shërbimit i certifikuar nga "Samsung" nuk do të mbulohet nga garancia.

⚠️ KUJDES

• Emri i pjesës së renditur në faqe mund të ndryshojë nga ai i përmendur në këtë manual. Ju lutemi sigurohuni të zgjidhni emrin e duhur të pjesës.
• Zëvendësimi i menteshave duhet të kryhet me kujdes maksimal sepse përfshin shkëputjen e derës.
• Sigurohuni të mbani doreza sigurie ndërsa kryeni riparimet.

Imazhi aktual dhe pjesët e dhëna të frigoriferit mund të ndryshojnë në varësi të modelit dhe vendit.

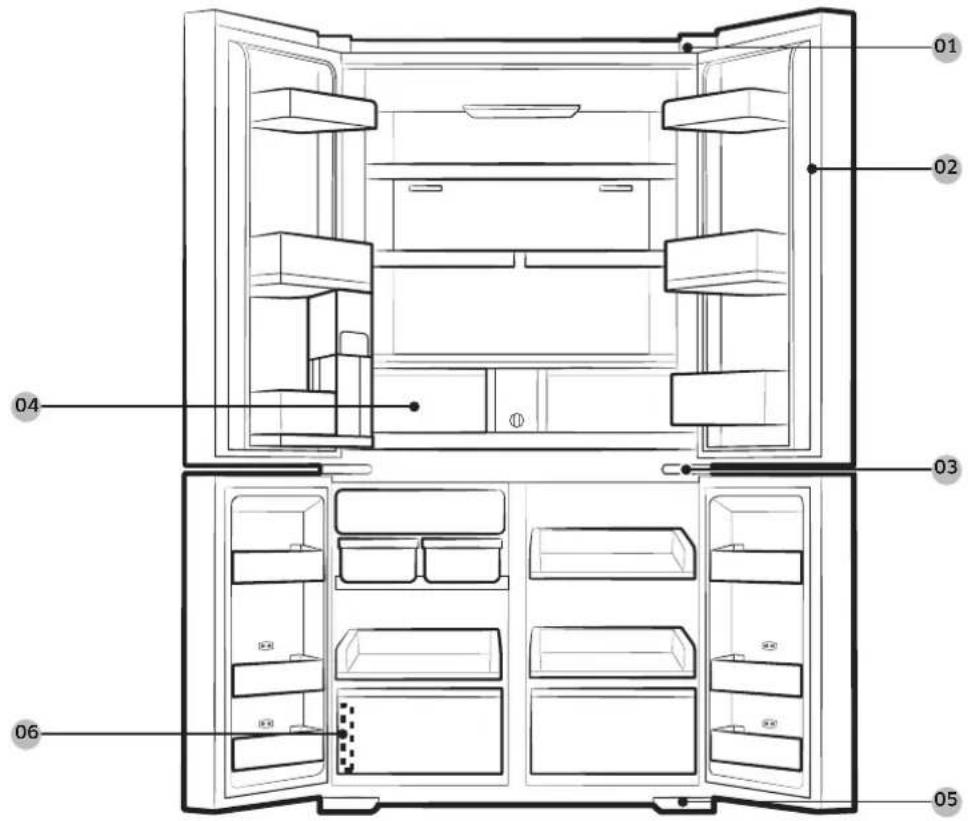

01 02 03 04 05 06

01 Mentesha e sipërme 02 Guarnicioni
03 Mentesha e mesit 04 Sirtari
05 Mentesha e poshtme 06 Etiketa e barkodit

Shqip

Zëvendësimi i guarnicionit

KUJDES

Sigurohuni ta montoni mirë guarnicionin. Përndryshe, mund të ketë rrjedhje ajri të ftohtë nga frigoriferi.

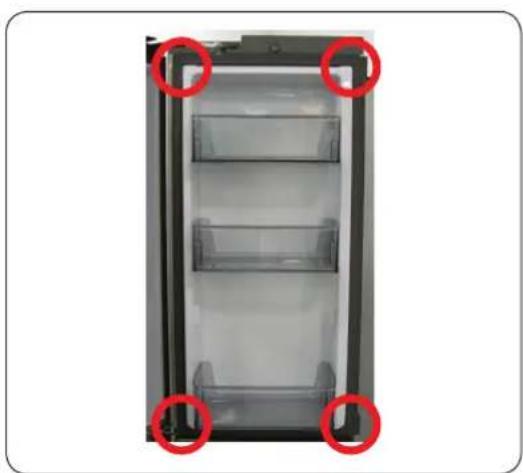

Për të hequr guarnicionin

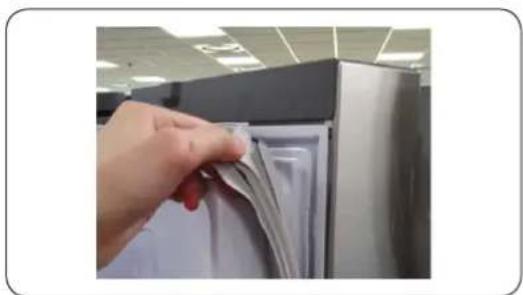

Hapni derën dhe hiqni guarnicionin nga dera.

Për të zëvendësuar guarnicionin

Montoni guarnicionin e ri në derën e frigoriferit. Sigurohuni që të mos ketë hapësirë midis guarnicionit të ri dhe derës.

Shqip

Zëvendësimi i sirtarit

KUJDES

Kontrolloni që sirtari të jetë futur siç duhet në shinë gjatë montimit.

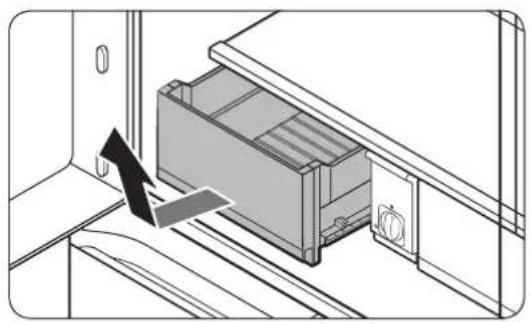

Për të hequr sirtarët

Ngrini me kujdes pjesën e përparme të sirtarit dhe nxirreni duke e rrëshqitur.

• Ne rekomandojmë që të hiqni koshat e dyerve përpara se të hiqni sirtarin. Kjo bëhet me qëllim që të shmanget dëmtimi i koshave të dyerve.
• Për ta rifutur, futni sirtarin në shinat e kornizës dhe pastaj rrëshqiteni për brenda.

Për të rimontuar sirtarët

Rimontimi i sirtarëve bëhet duke ndjekur në rend të kundërt hapat përkatës të heqjes

Shqip

Zëvendësimi i menteshave

Për të zëvendësuar menteshat, duhet të hiqni fillimisht dyert.

KUJDES

• Tregoni kujdes maksimal kur higni dyert, pasi ato janë të rënda.
• Para se të zëvendësoni menteshat, vendosni një material të butë, si p.sh. karton, në dysheme për të parandaluar gërvishtjet e dyerve kur i vendosni në dysheme.
• Duke qenë se menteshat duhet të trajtohen me kujdes dhe të zëvendësohen nga dy ose më shumë persona, ju rekomandojmë të kërkoni një shërbim teknik profesional.
• Nëse e hiqni menteshën pa mbajtur derën, kjo e fundit mund të bjerë dhe t'ju lëndojë.
• Sigurohuni që boshti të jetë shtrënguar fort në menteshë.
• Kontrolloni gë mentesha të jetë montuar mirë në kasë.
• Sigurohuni që bashkuesit e telave të jenë të lidhur siç duhet.
• Bëni kujdes që të mos dëmtoni telat kur të shtrëngoni kapakun e sipërm.

PARALAJMĚRIM

• Për të anuar/vendosur frigoriferin duhen minimumi 2 persona.
• Shkëputni kordonin elektrik përpara se të ktheni derën në anën e kundërt.

Veglat e nevojshme (nuk ofrohen)

Kaçavidë kryq Kaçavidë e sheshtë Çelës kriket

^3/_8 " (10 mm)

Pinca Çelës hekzagonal

1/4"

(5 mm)

Shqip

Për të zëvendësuar menteshat

Shkëputni linjën e ujit

⚠️ KUJDES

• Sigurohuni që zorrët e ujit të jenë lidhur sipas ngjyrave përkatëse. (vetëm për modelin me aparat uji)
• Për të parandaluar rrjedhjet e ujit, çdo zorrë uji duhet të futet plotësisht në qendrën e xhuntos transparente. (vetëm për modelin me aparat uji)
• Sigurohuni që sipërfaqja e zorrës së ujit të mos dëmtohet. (vetëm për modelin me aparat uji)

Çmontimi i dyerve të frigoriferit

1. Duke i mbajtur dyert të mbyllura, përdorni një kaçavidë kryq për të hequr vidat (x3) nga kapaku i sipërm. Ngrini dhe higni kapakun e sipërm me bashkuesit.

2. Shkëputni dy bashkuesit e telave në derën e majtë. Pozicioni i bashkuesve ndryshon sipas modelit.

⚠️ KUJDES

• Mos i hiqni të dyja dyert njëkohësisht. Sigurohuni që t'i hiqni dyert një e nga një. Në të kundërt, një nga dyert mund të bjere dhe të shkaktojë lëndim fizik.
• Sigurohuni që frigoriferi të jetë fikur përpara se të shkëputni bashkuesit.
• Shkëputni tubin e ujit nga xhuntoja në derën e majtë sipas ilustrimit.
• Ky hap nuk vlen për modelet pa kanë me vetëmbushje dhe aparat uji.

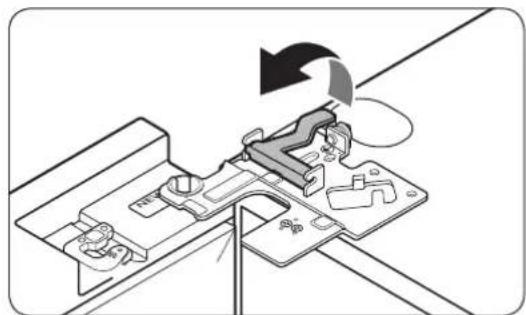

1. Ngrini me kujdes morsetën në disa hapa. Për të parandaluar lëndimin e gishtave, mos ushtroni forcë të menjëhershme te morseta.

2. Tërhiqeni morsetën për lart për ta hequr.

3. Hapeni derën 90 gradë. Ndërsa mbani derën, ngrini dhe higni menteshën e sipërme. Bëni kujdes të mos dëmtoni telat bashkues kur higni menteshën.

4. Ngrijeni me kujdes derën vertikalisht për ta hequr. Mos ushtroni forcë të tepërt mbi derën. Dera mund të bjerë dhe të shkaktojë lëndim fizik.

5. Shtrijeni derën poshtë në një sipërfaqe të sheshtë.

6. Përsëritni hapat 1-8 për derën tjetër, përveç hapit 3. Në derën e djathtë nuk ka tub uji.

- Hapi 2 nuk vlen për modelet pa derën e vitrinës.

Shqip

Çmontimi i dyerve të ngrirësit

KUJDES

• Sigurohuni që të hiqni dyert e frigoriferit përpara se të hiqni dyert e ngrirësit.
• Bëni kujdes gjatë shkëputjes së bashkuesve të poshtëm.

1. Hapni derën e ngrirësit.

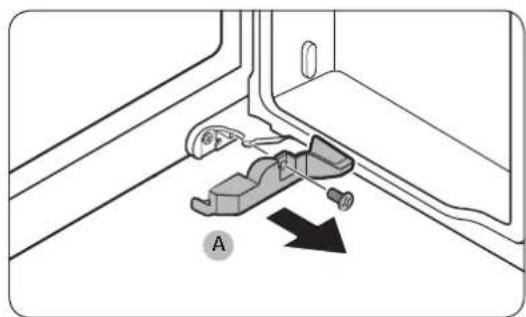

2. Përdorni një kaçavidë kryq për të hequr vidat që mbajnë kapakun (A).
3. Ky hap vlen vetëm për derën e djathtë të ngrirësit (dera Ftohja specifike+).

1. Shkëputni bashkuesit e telave.
2. Ky hap vlen vetëm për derën e djathtë të ngrirësit (dera Ftohja specifike+).

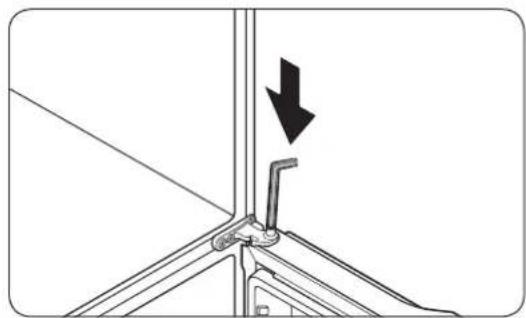

1. Gjeni boshtin e menteshës. Ndërsa mbani derën me njërën dorë, përdorni një kaçavidë të sheshtë ose një çelës hekzagonal për ta shtyrë boshtin poshtë. Sigurohuni që ta mbani derën për të parandaluar rënien e saj.

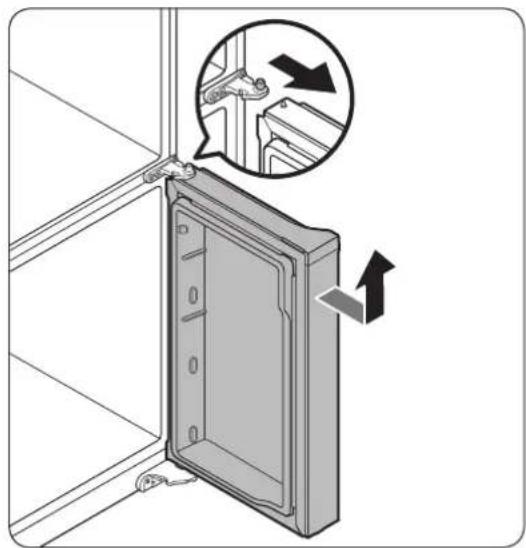

1. Për të parandaluar kontaktin me menteshën e mesit, anojeni derën lehtë përpara dhe pastaj ngrijeni për ta hequr.

2. Përsëritni hapat 1-5 për derën tjetër, përveç hapave 2 dhe 3.

3. Për të ndarë menteshën e mesit, hiqni vidën teke (3) me një kaçavidë (+) dhe hiqni 2 bulonat (1, 2) me një çelës hekzagonal 4,95 mm.

* Gjatë rimontimit të menteshës, sigurohuni që ta fiksoni sipas rendit të mëposhtëm për të evituar lëvizjen e saj

1. Hiqni 2 bulonat (4, 5) me një çelës kriket 10 mm dhe më pas shkëputni menteshën e poshtme.

* Gjatë rimontimit të menteshës, sigurohuni që ta fiksoni sipas rendit të mëposhtëm për të evituar lëvizjen e saj: Buloni (4) → Buloni (5).

1. Rimontojeni në rend të kundërt me çmontimin, pasi të keni zëvendësuar menteshën e sipërme, të mesit dhe/ose të poshtme.

KUJDES

- Sigurohuni që bashkuesit e telave të jenë të lidhur sîç duhet.

- Bëni kujdes që të mos dëmtoni telat kur të shtrëngoni kapakun e sipërm.

Shqip
