HASZNÁLATI ÚTMUTATÓ RF65A967FSL SAMSUNG

Szervizelési útmutató felhasználók számára

MODELLKÓD: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com/support weboldalt.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠️ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

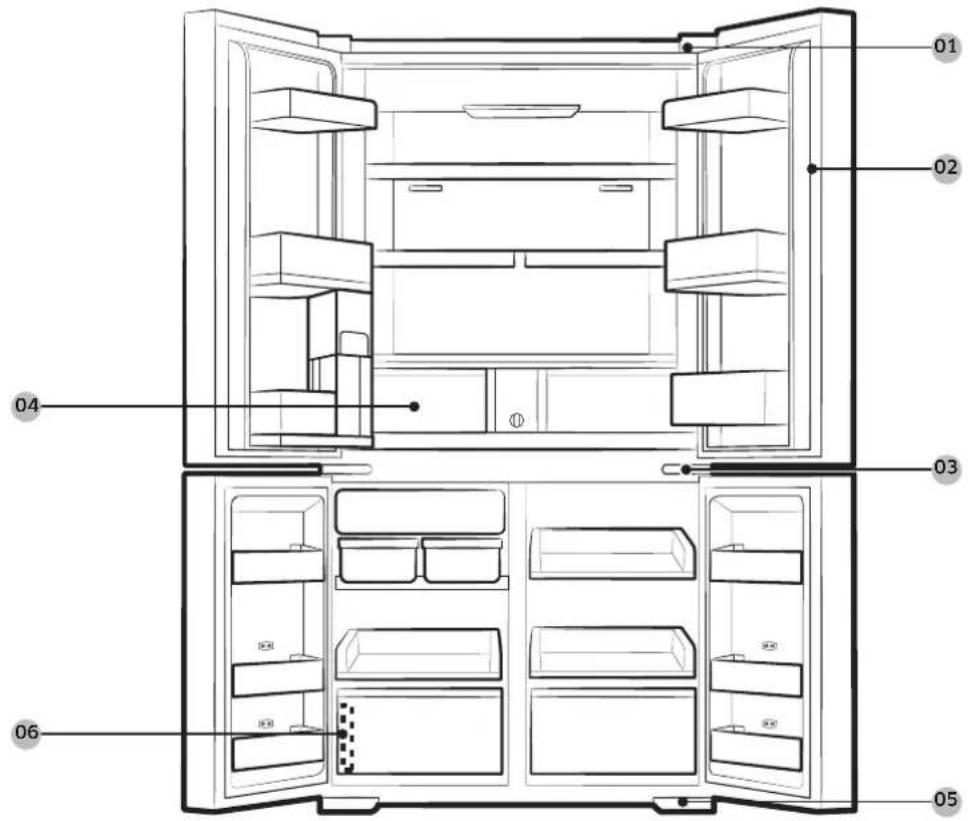

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

01 02 03 04 05 06

01 Felső zsanér 02 Tömítés
03 Középső zsanér 04 Fiók
05 Alsó zsanér 06 Vonalkódos címke

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

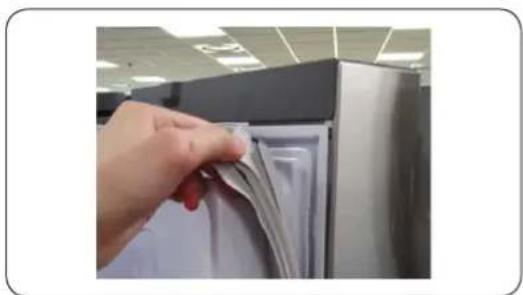

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

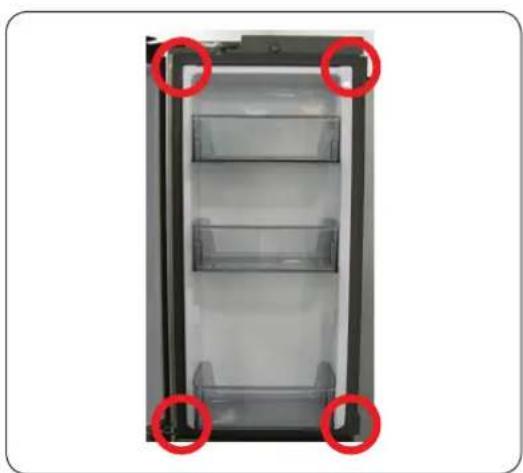

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

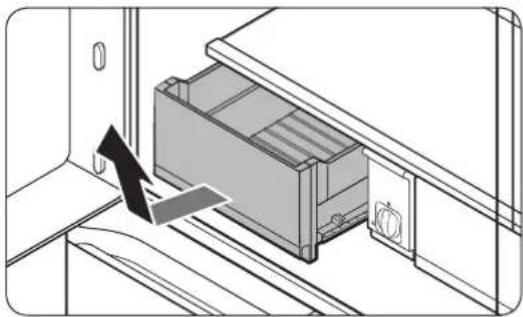

A fiókok eltávolítása

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

- Javasoljuk, hogy a fiók eltávolítása előtt vegye ki az ajtórekeszeket. Ezzel elkerülhető az ajtórekeszek sérülése.

- A visszahelyezéshez illessze a fiókot a keretsínekbe, majd tolja befelé.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

⚠️ FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagfejű csavarhúzó Lapos csavarhúzó Dugókulcs (

Fogó Imbuszkulcs (

^1/_4 , 5 mm)

^3/_8 , 10 mm)

Magyar

A zsanérok cseréje

A vízvezeték leválasztása

VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze (csak adagolóval ellátott típus esetén).
• A vízszivárgás megakadályozására a víztömlőket egészen az átlátszó csőcsatlakozó közepéig kell betolni (csak adagolóval ellátott típus esetén).
• Ügyeljen arra, hogy ne károsodjon a víztömlő felülete (csak adagolóval ellátott típus esetén).

A hűtő ajtóinak leszerelése

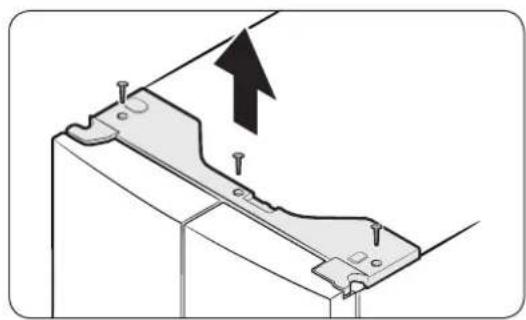

1. Csukott ajtók mellett egy csillagcsavarhúzóval távolítsa el a felső burkolat csavarjait (3 db). Emelje fel, majd távolítsa el a felső burkolatot a csatlakozókkal együtt.

2. Kösse le a két kábelcsatlakozót a bal oldali ajtóról. A csatlakozók helye típusonként eltérő.

VIGYÁZAT!

• Ne vegye le egyszerre mindkét ajtót! Ügyeljen arra, hogy egyszerre csak egy ajtót szereljen le. Ellenkező esetben az ajtók valamelyike leeshet, és személyi sérülést okozhat.
• A csatlakozók szétválasztása előtt győződjön meg arról, hogy a hűtőszekrényt kikapcsolta.
• Húzza ki a vízcsövet a bal oldali ajtó csatlakozóiából az ábra szerint.

- Ez a lépés az AutoFill kancsó és a vízadagoló nélküli típusokra nem vonatkozik.

Magyar

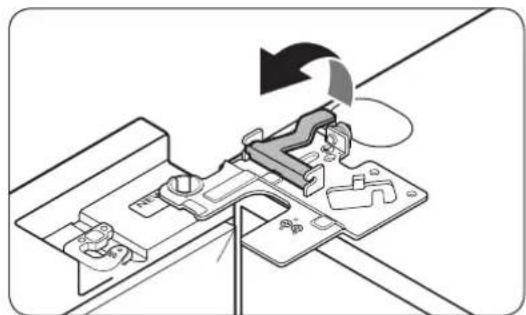

1. Óvatosan húzza felfelé a szorítókapcsot több lépésben. Az ujjak sérülésének elkerülése érdekében ne alkalmazzon hirtelen erőt.

2. Felfelé húzva távolítsa el a szorítókapcsot.

3. Nyissa ki 90 fokban az ajtót. Tartsa meg az ajtót, és felfelé húzva távolítsa el a felső zsanért. Ügyeljen arra, hogy a zsanér eltávolításakor ne sértse meg a csatlakozóvezetékeket.

4. Óvatosan felfelé húzva vegye le az ajtót. Ne fejtsen ki túl nagy erőt az ajtóra. Ellenkező esetben az ajtó leeshet, és személyi sérülést okozhat.

5. Fektesse az ajtót egy lapos, sík felületre.

6. A 3. lépés kivételével ismételje meg az 1-8. lépést a másik ajtónál. A jobb oldali ajtóban nincs vízcső.

- A 2. lépés a tárolóajtó nélküli típusokra nem vonatkozik.

Magyar

A fagyasztóajtók leszerelése

VIGYÁZAT!

• A fagyasztóajtók eltávolítása előtt feltétlenül szerelje le a hűtő ajtóit.
• Válassza szét óvatosan az alsó csatlakozókat.

1. Nyissa ki a fagyasztó ajtaját.

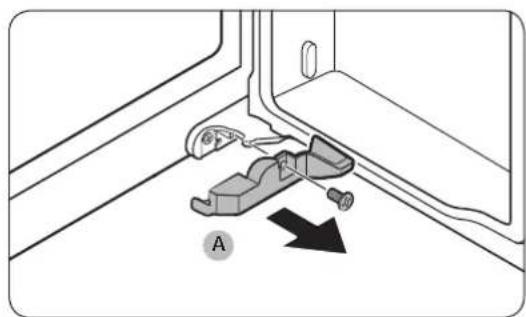

2. Távolítsa el csillagcsavarhúzó segítségével a burkolatot (A) rögzítő csavart.
3. Ez a lépés kizárólag a fagyasztó jobb oldali ajtajára (Cool Select+ ajtó) vonatkozik.

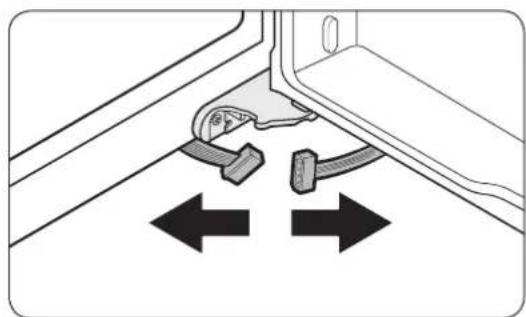

1. Válassza le a vezetékcsatlakozókat.
2. Ez a lépés kizárólag a fagyasztó jobb oldali ajtajára (Cool Select+ ajtó) vonatkozik.

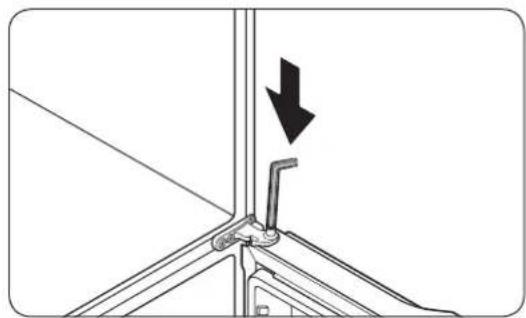

1. Keresse meg a zsanér tengelyét. Miközben egy kézzel az ajtót tartja, lapos fejű csavarhúzó vagy imbuszkulcs segítségével nyomja le a tengelyt. Ügyeljen arra, hogy megtartsa az ajtót, nehogy az véletlenül leessen.

Magyar

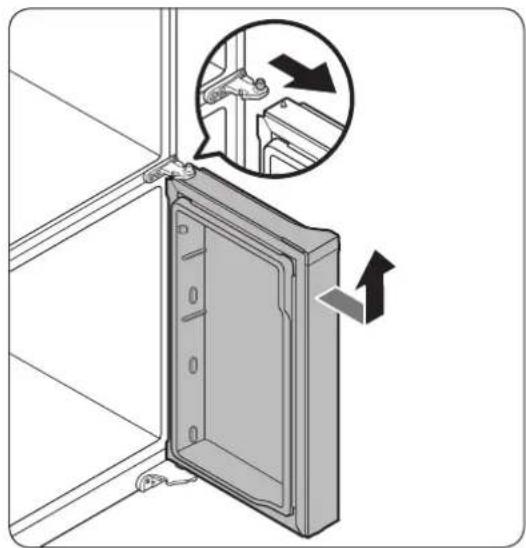

1. Hogy ne érjen hozzá a középső zsanérhoz, enyhén billentse előre az ajtót, majd megemelve távolítsa el.

2. A 2. és 3. lépés kivételével ismételje meg az 1–5. lépést a másik ajtónál.

3. A középső zsanér eltávolításához szerelje ki csillagcsavarhúzóval az 1 csavart (3) és 4,95 mm-es imbuszkulccsal a 2 csavart (1, 2).

* Visszaszerelésekor feltétlenül a következő sorrendben végezze el a lépéseket, nehogy elmozduljon a zsanér:

Csavar (1) → Csavar (2) → Csavar (3)

Magyar

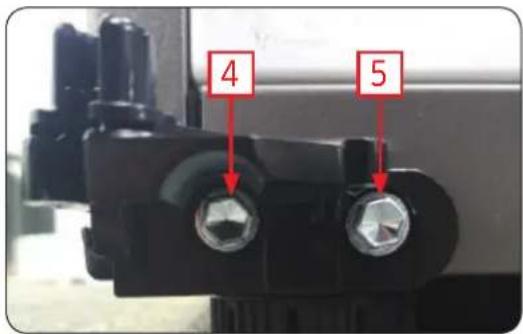

Alsó zsanér

4 5

1. Távolítsa el a 2 csavart (4, 5) egy 10 mm-es dugókulccsal, majd válassza le az alsó zsanért.

* Visszaszerelésekor feltétlenül a következő sorrendben végezze el a lépéseket, nehogy elmozduljon a zsanér: Csavar (4) → Csavar (5).

1. A felső, a középső vagy az alsó zsanér cseréjét követően az összeszerelést a szétszerelés fordított sorrendjében végezze el.

VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
