KASUTUSJUHEND RF65A967FSL SAMSUNG

Kasutaja hooldusjuhend

MUDELI KOOD: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support
2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

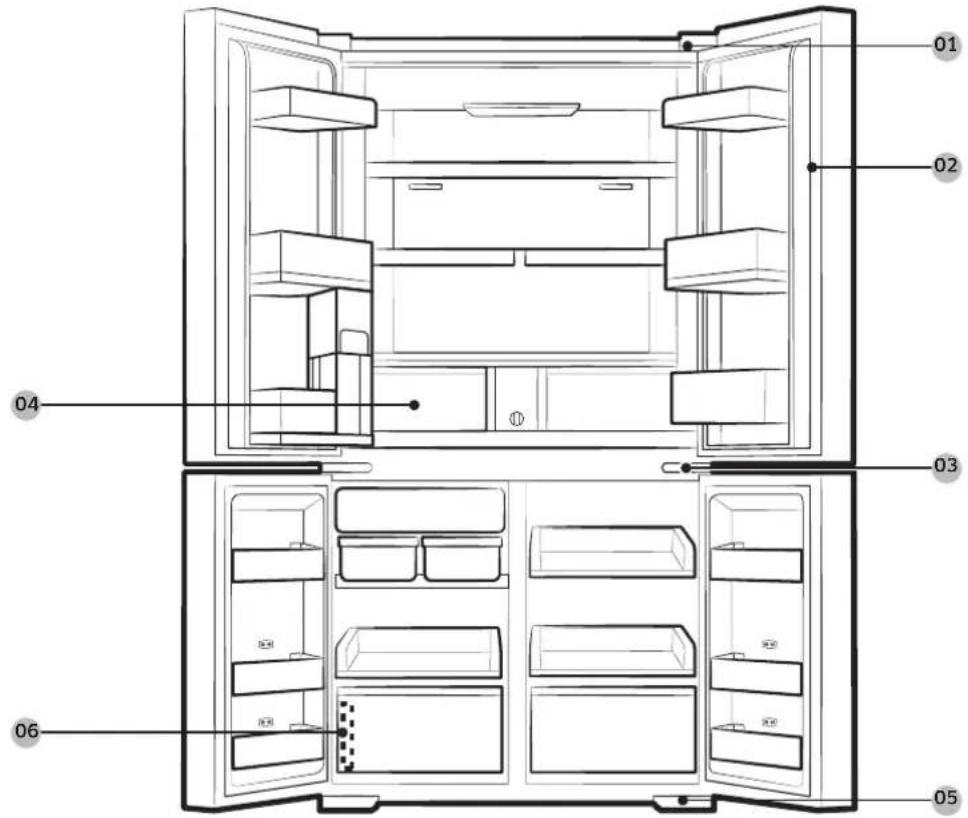

01 02 03 04 05 06

01 Ülemine hing 02 Tihend
03 Keskmine hing 04 Sahtel
05 Alumine hing 06 Triipkoodi silt

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

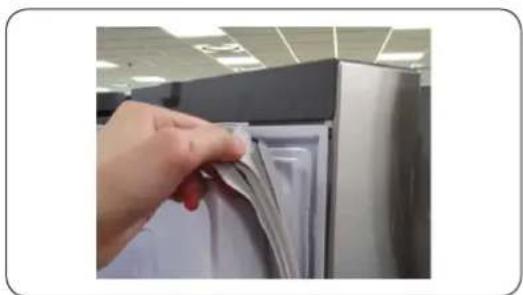

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

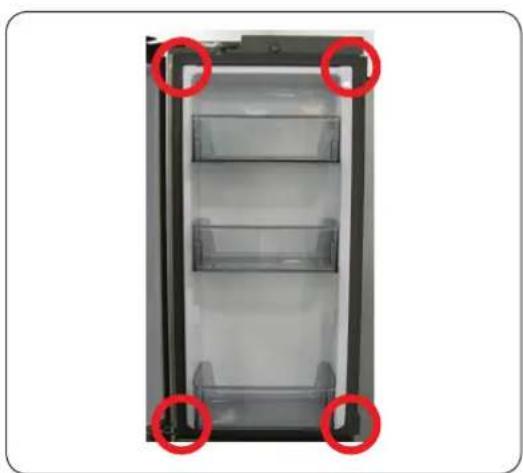

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

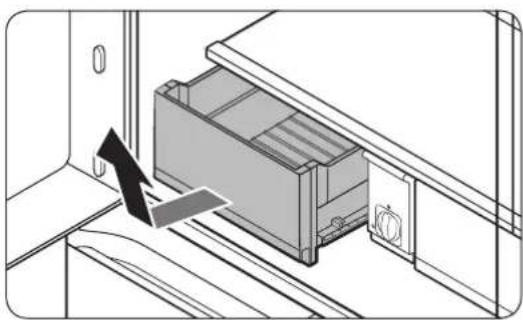

Sahtlite eemaldamiseks

Töstke sahtli esiotsa veidi ja libistage see välja.

- Soovitame enne sahtli eemaldamist eemaldada uksesahtlid. See aitab vältida uksesahtlite kahjustamist.

- Tagasipanekuks sisestage sahtel raami siinidesse ja seejärel lükake sisse.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage pörandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja Padrunvõti

Tangid Kuuskantvõti

^1/_4 " (5 mm)

^3/_8 " (10 mm)

Eesti

Hingede asendamiseks

Veetoru eemaldamine

ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)
• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)
• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel)

Külmiku uste eemaldamine

1. Kui uksed on suletud, eemaldage ristpea (PH) kruvikeeraja abil ülemisest kattest kruvid (×3). Tõmmake üles ja eemaldage ülemine kate koos juhtmeühendustega.

2. Ühendage lahti vasaku ukse kaks juhtmeühendust. Juhtmeühenduste asend erineb olenevalt mudelist.

ETTEVAATUST!

• Ärge eemaldage mölemat ust korraga. Eemaldage uksed kindlasti ükshaaval. Muidu võib üks ustest maha kukkuda ja tekitada kehavigastusi.
• Enne pistikute lahtiühendamist veenduge, et külmik on välja lülitatud.
• Ühendage veetoru vasakul uksel olevast liitmikust lahti nii, nagu näidatud.
• Seda sammu ei saa rakendada mudelitele, millel pole seadet AutoFill Pitcher (Automaattäituv mahuti) ja Water dispenser (Veekraan).

Eesti

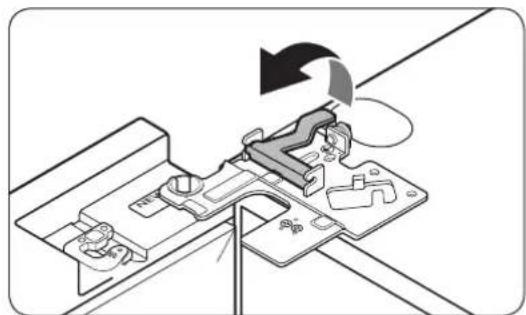

1. Tõmmake õrnalt klamber mitu sammu üles. Sõrmevigastuste vältimiseks ärge rakendage klambrile äkilist jõudu.

2. Klambri eemaldamiseks tömmake seda üles.

3. Avage uks 90 kraadi. Uksest kinni hoides tömmake seda samal ajal üles ja eemaldage ülemine hing. Olge ettevaatlik, et te hinge eemaldamisel ühenduspistiku juhtmeid ei kahjustaks.

4. Eemaldamiseks tömmake ust örnalt vertikaalselt üles. Ärge rakendage uksele liigset jõudu. Uks võib kukkuda ja kehavigastusi põhjustada.

5. Asetage uks tasasele pinnale.

6. Teise ukse puhul korrake samme 1-8, välja arvatud 3. samm. Paremal küljel pole veetoru.

- 2. sammu ei saa rakendada mudelitele, millel pole vitriini ust.

Eesti

Eemaldage sügavkülmiku uksed

ETTEVAATUST!

• Enne sügavkülmiku uste eemadamist, eemaldage kindlasti külmiku uksed.
• Olge alumiste juhtmeühenduste lahtiühendamisel ettevaatlik.

1. Avage sügavkülmiku uksed.

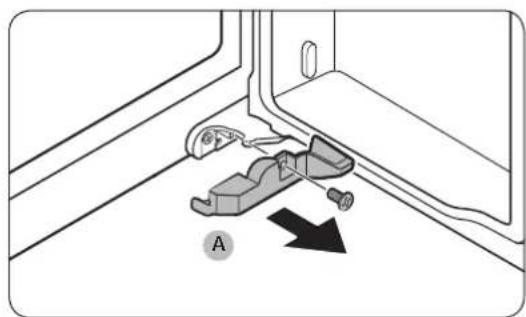

2. Kasutage ristpeakruvikeerajat, et eemaldada ülemise kaane (A) kinnituskruvid.

- Seda sammu saab rakendada ainult sügavkülmiku parempoolsele uksele (Jahutuse valik+ uks).

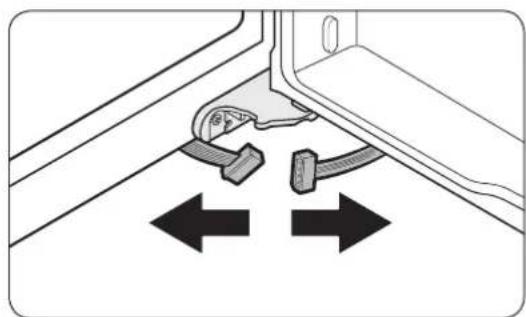

1. Ühendage juhtmeühendus lahti.

- Seda sammu saab rakendada ainult sügavkülmiku parempoolsele uksele (Jahutuse valik+ uks).

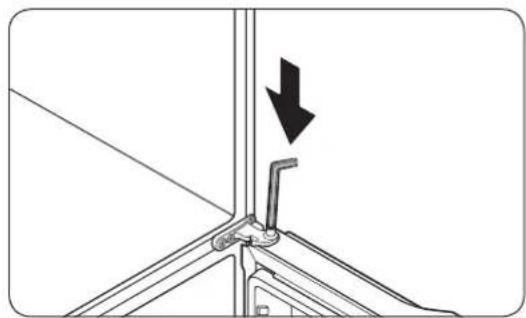

1. Otsige üles hingevöll. Uksest ühe käega kinni hoides, kasutage lamekruvikeerajat vöi kuuskantvötit, et völl alla vajutada. Hoidke ust, et vältida selle kukkumist.

Eesti

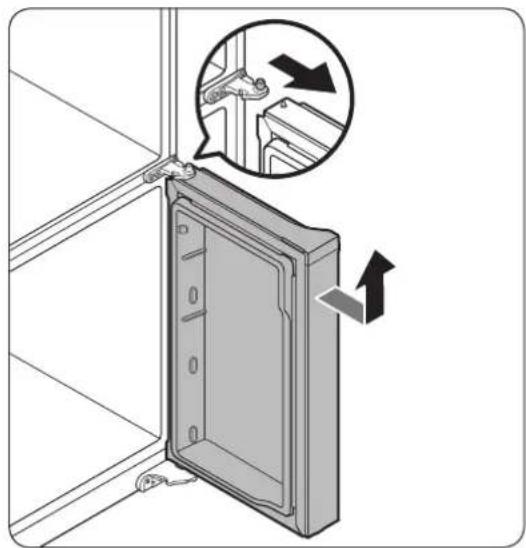

1. Keskmise hingega kokkupuutumise vältimiseks kallutage ust natuke ette ja seejärel töstke see eemaldamiseks üles.

2. Teise ukse puhul korrake samme 1-5, välja arvatud samme 2 ja 3.

3. Keskmise hinge eraldamiseks eemaldage 1 kruvi (3) kasutades selleks (+) kruvikeerajat ja eemaldage 2 polti (1, 2) kasutades selleks 4,95 mm kuuskantvõtit.

* Hinge uuesti kokku pannes kinnitage see kindlasti järgmises järjekorras, et ennetada hinge liikumist

: Polt (1) → Polt (2) → Kruvi (3)

Eesti

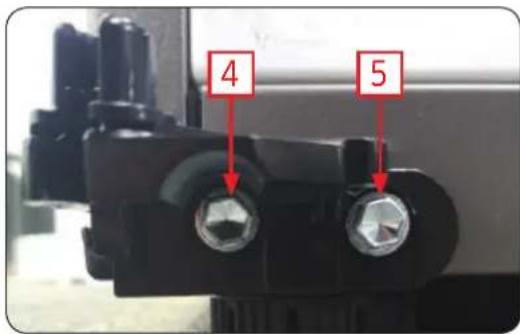

Alumine hing

4 5

1. Eemaldage 2 polti (4, 5) kasutades 10 mm padrunvõtit ja seejärel eemaldage alumine hing.

* Hinge uuesti kokku pannes kinnitage see kindlasti järgmises järjekorras, et ennetada hinge liikumist: Polt (4) → Polt (5).

1. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
