MANUAL DE UTILIZADOR RF65A967FSL SAMSUNG

Manual de serviço do utilizador

CÓDIGO DO MODELO: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Pode verificar onde comprar peças de substituição em http://samsung.com/support
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.

- Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

1. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.

- As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

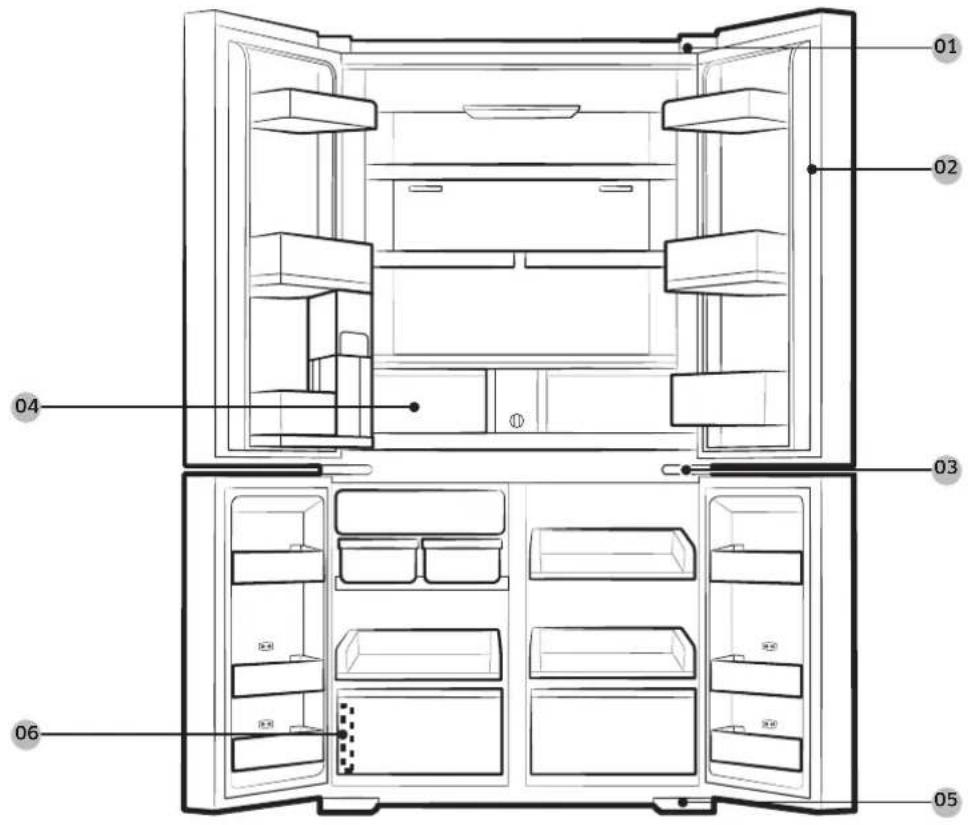

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 02 03 04 05 06

01 Dobradiça superior 02 Vedante
03 Dobradiça central 04 Gaveta
05 Dobradiça inferior 06 Etiqueta de código de barras

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

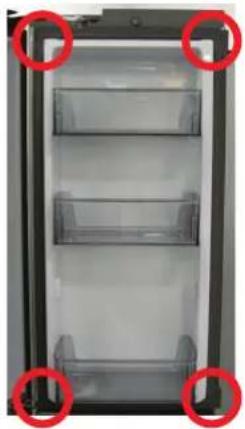

Remoção do vedante

Abra a porta e remova o vedante da porta.

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção das gavetas

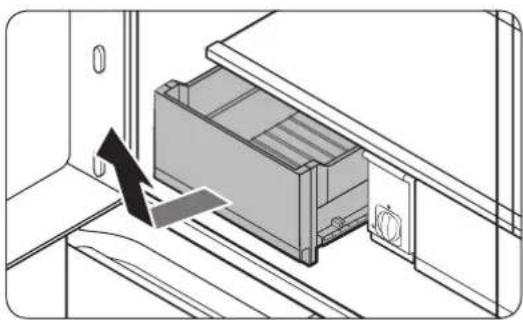

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

• Recomenda-se que, antes de retirar a gaveta, retire os compartimentos da porta, de modo a evitar danos a estes.
• Para voltar a inseri-la, insira a gaveta nas calhas e deslize-a para dentro.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de caixa

^3/_8 " (10 mm)

Alicate Chave Allen

^1/_4 " (5 mm)

Português

Substituir as dobradiças

Desligamento do tubo de água

ATENÇÃO

• Certifique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)
• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)
• Certifique-se de que a superfície da mangueira de água não está danificada. (apenas para o modelo com dispensador)

Desmontagem das portas do frigorífico

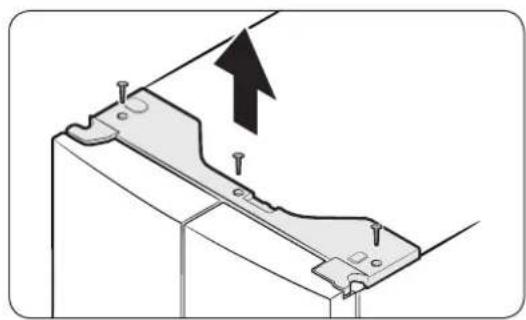

1. Com as portas fechadas, utilize uma chave Phillips para retirar os parafusos (x3) da tampa superior. Puxe e retire a tampa superior com os conectores.

2. Desmonte os dois conectores dos fios na porta do lado esquerdo. A posição dos conectores é diferente consoante o modelo.

ATENÇÃO

- Não retire ambas as portas ao mesmo tempo. Certifique-se de que só retira uma porta de cada vez. Caso contrário, uma delas poderá cair e provocar ferimentos.

- Certifique-se de que o frigorífico está desligado antes de desmontar os conectores.

1. Desligue o tubo de água do acoplador da porta do lado esquerdo, conforme mostrado.

- Este passo não se aplica a modelos sem Depósito de água de enchimento automático e dispensador de água.

Português

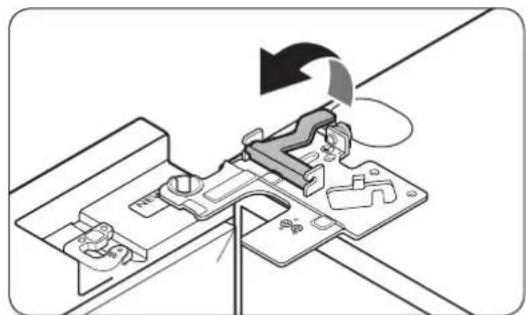

1. Levante cuidadosamente o grampo, em vários passos. Para evitar ferimentos nos dedos, não exerça força repentinamente no grampo.

2. Puxe o grampo para o retirar.

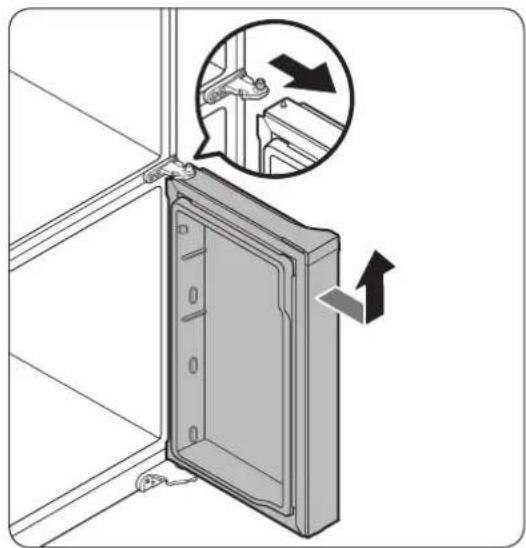

3. Abra a porta a 90 graus. Enquanto segura a porta, puxe para cima e retire a dobradiça superior. Tenha cuidado para não danificar os fios do conector ao remover a dobradiça.

4. Levante a porta na vertical cuidadosamente para a retirar. Não exerça demasiada força sobre a porta. A porta podérá cair, provocando ferimentos.

5. Deite a porta numa superfície plana.

6. Repita os passos 1 a 8 para a outra porta, exceto o passo 3. Não existe qualquer tubo de água na porta do lado direito.

- O passo 2 não se aplica a modelos sem porta com vitrine.

Português

Desmontagem das portas do congelador

ATENÇÃO

• Certifique-se de que remove as portas do frigorífico antes de remover as portas do congelador.
• Tenha cuidado ao desapertar os conectores de baixo.

1. Abra a porta do congelador.

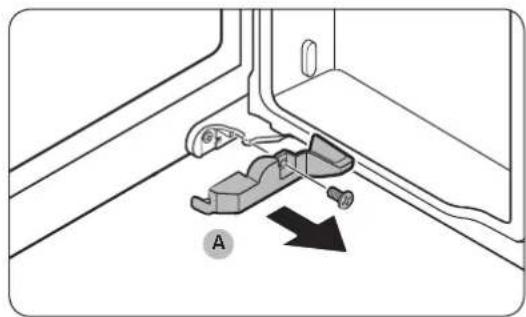

2. Utilize uma chave Phillips para remover o parafuso que fixa a tampa (A).
3. Este passo aplica-se apenas à porta do congelador da porta direita (porta Refrigeração selecionável+).

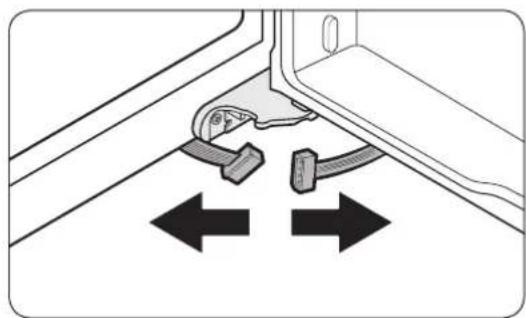

1. Desligue os conectores dos fios.
2. Este passo aplica-se apenas à porta do congelador da porta direita (porta Refrigeração selecionável+).

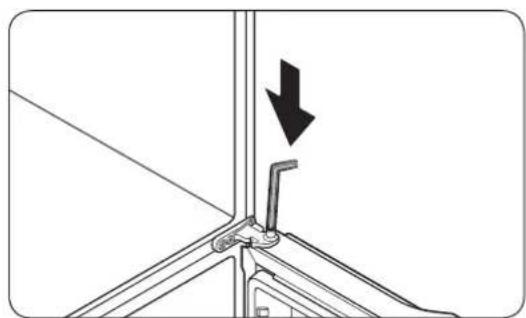

1. Localize o veio da dobradiça. Enquanto segura a porta com uma mão, utilize uma chave de fendas ou uma chave Allen para pressionar o veio para baixo. Certifique-se de que segura a porta para evitar a queda da mesma.

Português

1. Para evitar o contacto com a dobradiça central, incline ligeiramente a porta para a frente e levante para a remover.

2. Repita os passos 1 a 5 para a outra porta, exceto os passos 2 e 3.

3. Retire o parafuso (3) com uma (+) chave de fendas e retire os 2 parafusos (1, 2) com uma chave sextavada de 4,95 mm para separar a dobradiça central.

* Ao montar novamente a dobradiça, certifique-se de que a fixa na ordem seguinte, para evitar que se mova.

: Parafuso (1) → Parafuso (2) → Parafuso (3)

Português

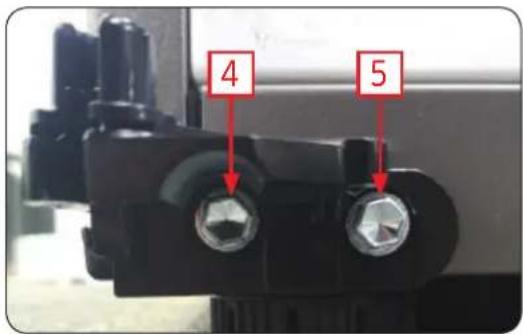

Dobradiça inferior

4 5

1. Remova os 2 parafusos (4, 5) com uma chave de caixa de 10 mm e separe a dobradiça inferior.
   * Ao montar novamente a dobradiça, certifique-se de que a fixa na ordem seguinte, para evitar que se mova: Parafuso (4) → Parafuso (5).
2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.
