NAVODILA ZA UPORABO RF65A967FSL SAMSUNG

Priročnik za uporabniško servisiranje

KODA MODELA: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Na spletni strani http://samsung.com/support lahko preverite, kje lahko kupite nadomestne dele.
2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.
4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.
• Pri popravilih uporabljajte zaščitne rokavice.

Slovenščina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

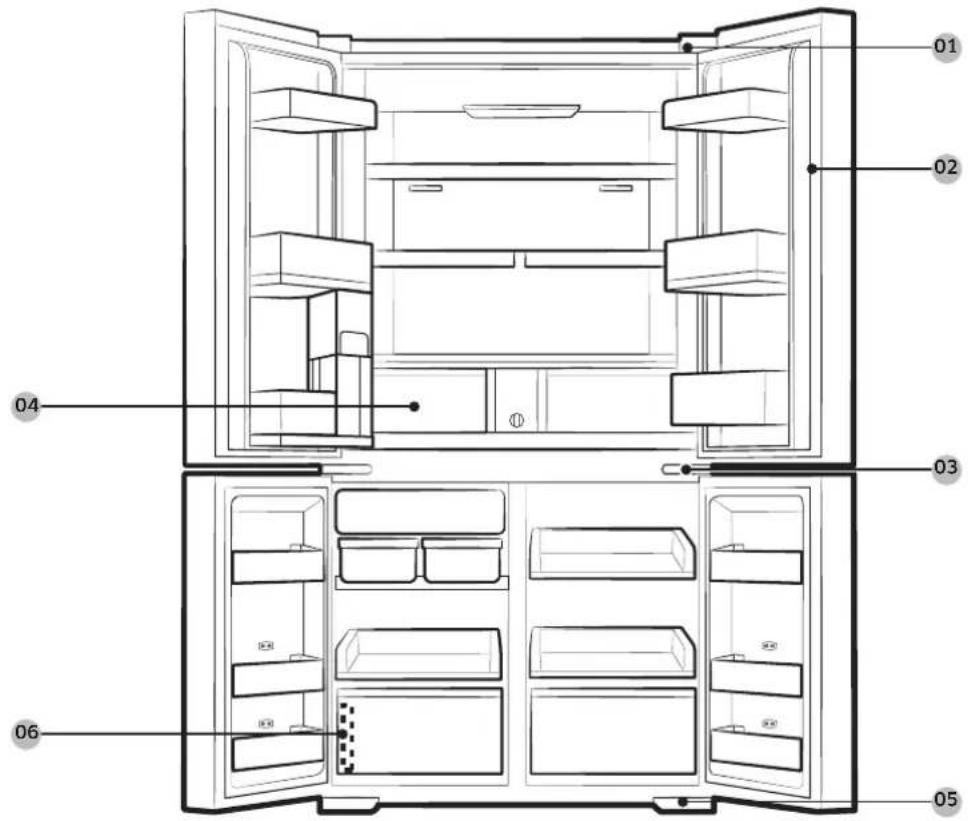

01 02 03 04 05 06

01 Zgornji tečaj 02 Tesnilo
03 Srednji tečaj 04 Predal
05 Spodnji tečaj 06 Nalepka s črtno kodo

Slovenščina

Zamenjava tesnila

PREVIDNO

Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

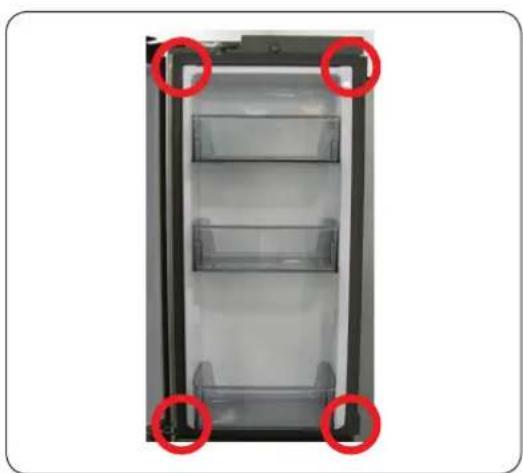

Odstranjevanje tesnila

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

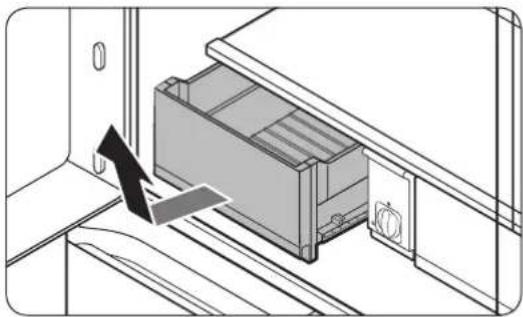

Odstranjevanje predalov

• Priporočamo, da pred odstranitvijo predala najprej odstranite predale na vratih. S tem preprečite poškodbe predalov na vratih.
• Za ponovno namestitev vstavite predal v vodila okvirja in ga potisnite v notranjost.

Ponovna namestitev predala

Predale ponovno namestite, tako da sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenščina

Zamenjava tečaja

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.
• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.
• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
• Prepričajte se, da je gred čvrsto pritrjena na tečaju.
• Prepričajte se, da je tečaj čvrsto pritrjen na omarico.
• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.

OPOZORILO

• Če želite hladilnik magniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izključite napajalni kabel.

Potrebni pripomočki (niso priloženi)

Phillipsov izvijač Ploščati izvijač Nasadni ključ

^3/_8 " (10 mm)

Klešče Imbus ključ
^1/_4 " (5 mm)

Slovenščina

Zamenjava tečajev

Odklop cevi za vodo

PREVIDNO

• Prepričajte se, ali se barva cevi za vodo ujema. (Samo za model z dozirnikom.)
• Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke. (Samo za model z dozirnikom.)
• Prepričajte se, da površina cevi za vodo ni poškodovana. (Samo za model z dozirnikom.)

Odstranitev vrat hladilnika

• Ne odstranjujte obeh vrat hkrati. Vedno odstranite ena vrata naenkrat. V nasprotnem primeru lahko katera od vrat padejo in povzročijo telesne poškodbe.
• Prepričajte se, da je hladilnik izklopljen, preden izkliučite prikliučke.
• Cev za vodo izključite iz spojnika na levih vratih, kot je prikazano.
• Ta korak ne velja za modele brez vrča s samodejnim polnjenjem in vodomata.

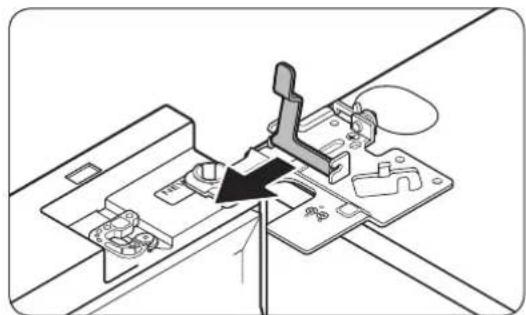

• Zaponko nežno povlecite navzgor v več korakih. Pazite, da sponke ne upravljate s silo, kajti v nasprotnem primeru lahko utrpite poškodbe prstov.

Slovenščina

1. Zaponko povlecite navzgor, da jo odstranite.

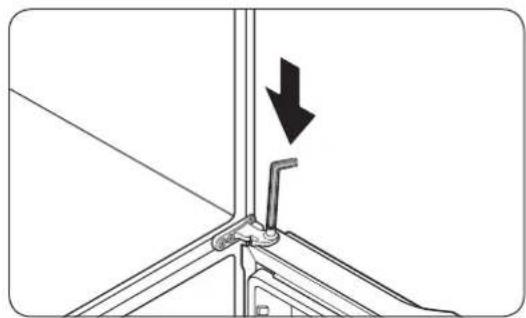

2. Vrata odprite za 90 stopinj. Ko držite vrata, zgornji tečaj povlecite navzgor in ga odstranite. Pazite, da med odstranjevanjem tečaja ne poškodujete žic priključka.

3. Previdno povlecite vrata navzgor, da jih odstranite. Pri delu z vrati ne uporabljajte pretirane sile. V nasprotnem primeru vam vrata lahko padejo in vas telesno poškodujejo.

4. Vrata odložite na ravno površino.

5. Za druga vrata ponovite korake 1-8, razen koraka 3. Na desnih vratih ni cevi za vodo.

Odstranitev vrat zamrzovalnika

PREVIDNO

• Vrata hladilnika odstranite pred odstranjevanjem vrat zamrzovalnika.
• Pri odklapljanju spodnjih priključkov bodite previdni.

1. Odprite vrata zamrzovalnika.

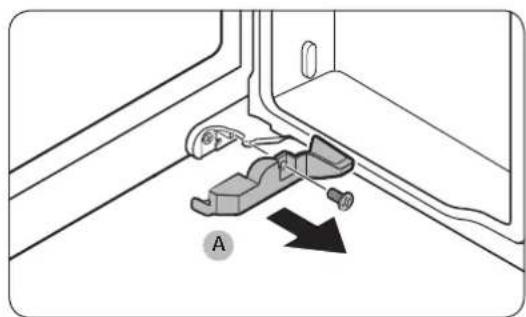

2. S križnim izvijačem odstranite vijak, s katerim je pritrjen pokrov (A).
3. Ta korak velja samo za desna vrata zamrzovalnika (vrata lzbira hlajenja +).

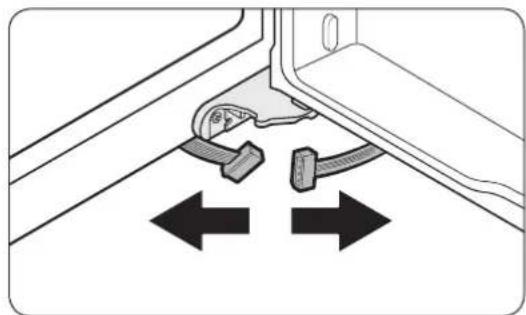

1. Izključite žične priključke.
2. Ta korak velja samo za desna vrata zamrzovalnika (vrata lzbira hlajenja +).

* Pri ponovnem nameščanju tečaja poskrbite, da ga boste namestili v naslednjem vrstnem redu, da preprečite njegovo premikanje.

: Sornik (1) → Sornik (2) → Vijak (3)

Slovenščina

Spodnji tečaj

4 5

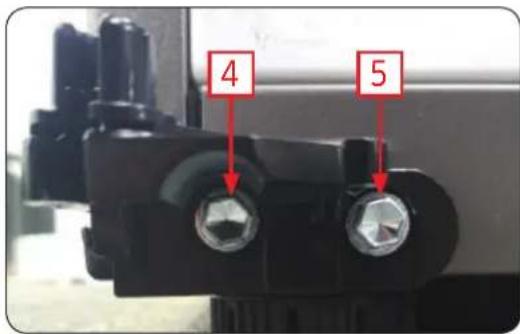

1. S pomočjo 10-mm nasadnega ključa odstranite 2 sornika (4, 5) in nato odstranite spodnji tečaj.

* Pri ponovnem nameščanju tečaja poskrbite, da ga boste namestili v naslednjem vrstnem redu, da preprečite njegovo premikanje: Sornik (4) → Sornik (5).

1. Ko zamenjate zgornji, srednji in/ali spodnji tečaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

- Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.
