NÁVOD K OBSLUZE RF65A967FSL SAMSUNG

Návod k servisním úkonům

KÓD MODELU: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com/support.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

- Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

- Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

- Při provádění oprav mějte ochranné rukavice.

Čeština

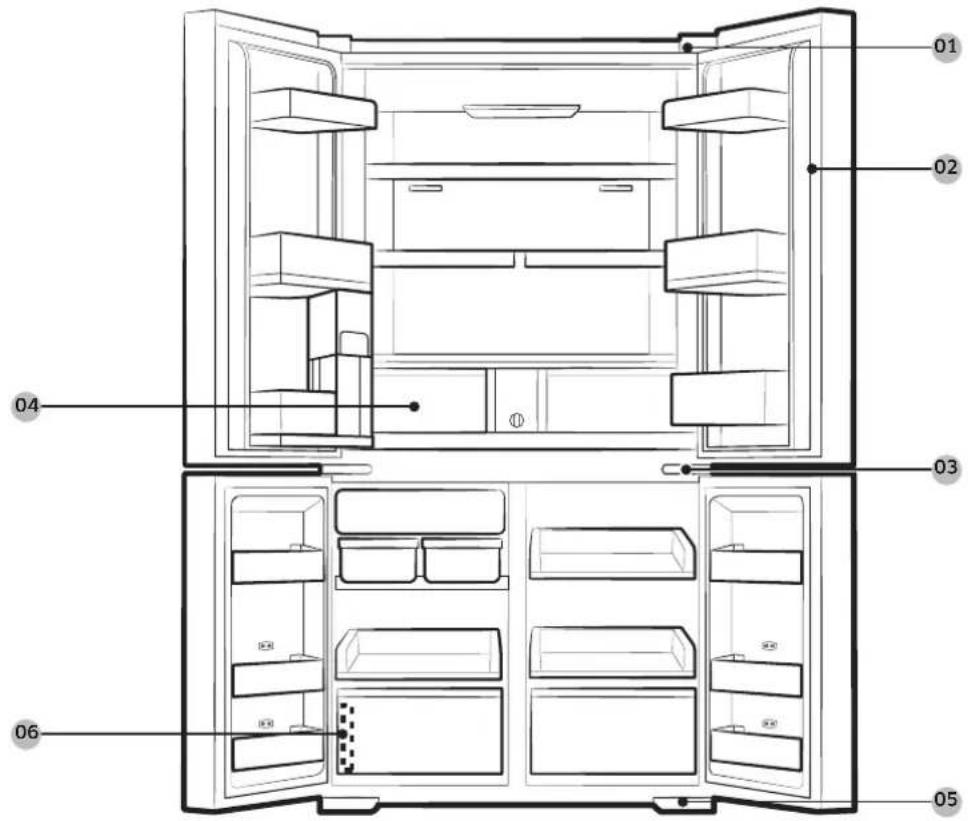

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 02 03 04 05 06

01 Horní závěs 02 Těsnění
03 Prostřední závěs 04 Zásuvka
05 Dolní závěs 06 Štítek s čárovým kódem

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

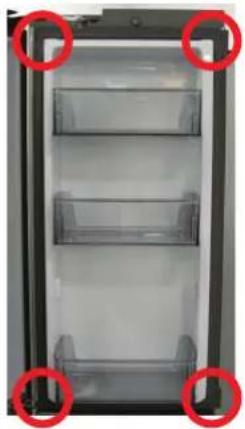

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

⚠️ UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

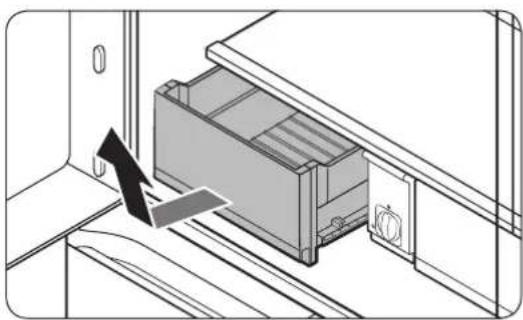

Vytažení zásuvek

Mírně zvedněte předek zásuvky a vysuňte ji.

- Před vyjmutím zásuvky doporučujeme nejprve vyjmout dveřní přihrádky. Jinak by mohlo dojít k jejich poškození.

- Pro opětovné vložení vložte zásuvku do kolejnic na rámu a zasuňte dovnitř.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠️ UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Nástrčkový klíč

^3/_8 " (10 mm)

Kleště Inbusový klíč
^1/_4 " (5 mm)

Čeština

Výměna závěsů

Odpojení vodovodního potrubí

⚠️ UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem)
• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem)
• Ujiistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem)

Demontáž dveří chladničky

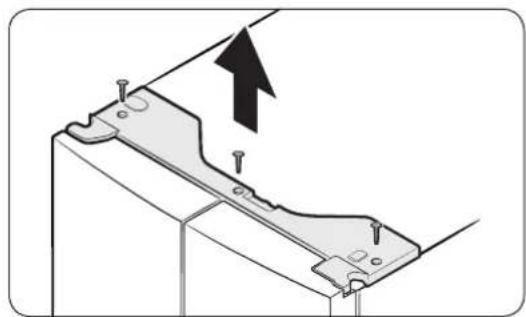

1. Nechejte dveře zavřené a pomocí křížového šroubováku demontujte šrouby (×3) v horním krytu. Zatáhněte vzhúru a horní kryt sejměte i s konektory.

2. Na levých dveřích odpojte oba konektory kabelů. Poloha konektorů se u jednotlivých modelů liší.

⚠️ UPOZORNĚNÍ

• Neodstraňujte oboje dveře současně. Vždy odstraňujte každé zvlášť. Jinak by mohly některé z dveří spadnout a způsobit vám zranění.

• Před odpojením konektorů dbejte na to, aby byla chladnička vypnutá.

• Z levých dveří odpojte vodovodní přípojku od spojky, jak je znázorněno na obrázku.

- Tento krok se nevztahuje na modely bez automatického plnění nádoby na vodu a dávkovače vody.

Čeština

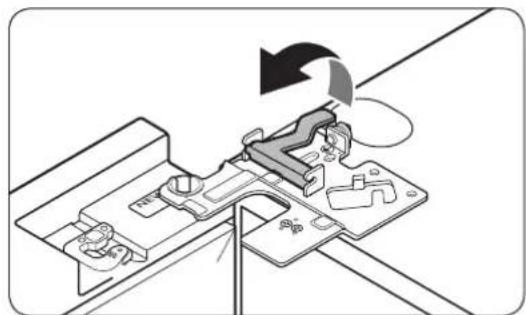

1. Svorku v několika krocích opatrně vytáhněte. Abyste zabránili zranění prstů, nevyvíjejte na svorku náhlou sílu.

2. Svorku demontujte vytažením.

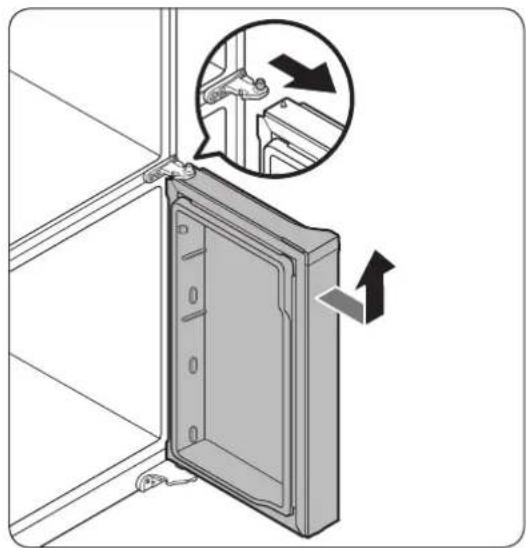

3. Otevřete dveře o 90 stupňů. Držte dveře a současně zvedněte a demontujte horní závěs. Během demontáže závěsu dávejte pozor, aby nedošlo k poškození konektorů a kabelů.

4. Opatrně svisle zvedněte dveře a demontujte je. Na dveře nevyvíjejte nadměrnou sílu. Mohly by spadnout a způsobit vám zranění.

5. Dveře položte na plochý povrch.

6. Kroky 1-8 opakujte i u druhých dveří, kromě kroku 3. U pravých dveří se nevyskytuje žádná vodovodní přípojka.

- Krok 2 se nevztahuje na modely bez dveří vitríny.

Čeština

Demontáž dveří mrazničky

⚠️ UPOZORNĚNÍ

• Dveře chladničky nezapomeňte demontovat dříve, než demontujete dveře mrazničky.
• Při odpojování spodních konektorů postupujte opatrně.

1. Otevřete dveře mrazničky.

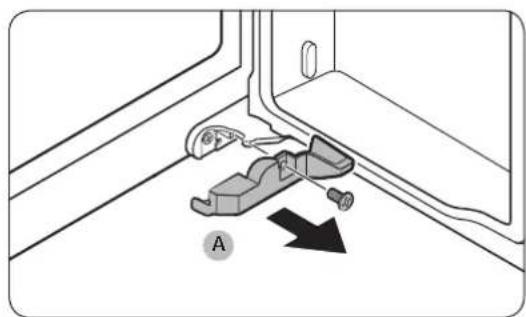

2. Křížovým šroubovákem demontujte šroub upevňující kryt (A).
3. Tento krok se vztahuje pouze na pravé dveře mrazničky (dveře Cool Select+).

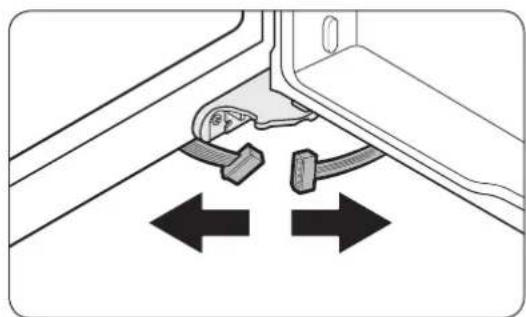

1. Odpojte konektory kabelů.
2. Tento krok se vztahuje pouze na pravé dveře mrazničky (dveře Cool Select+).

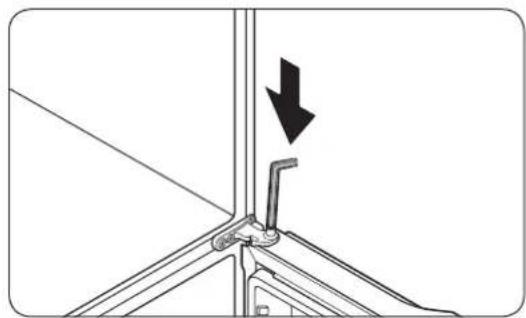

1. Najděte závěsný hřídel. Přidržujte dveře jednou rukou a pomocí plochého šroubováku nebo inbusového klíče zatlačte hřídel směrem dolů. Přidržujte dveře, aby nedošlo k jejich pádu.

Čeština

1. Abyste zabránili kontaktu s prostředním závěsem, lehce nakloňte dveře dopředu a poté je vysuňte směrem nahoru.

2. Kroky 1-5 opakujte i u druhých dveří, kromě kroků 2 a 3.

3. Jeden šroub (3) odstraňte pomocí křížového šroubováku a dva šrouby (1, 2) odstraňte pomocí šestihranného klíče 4,95 mm a oddělte prostřední závěs.

* Při opětovné montáži závěsu je nutné pamatovat na to, že je třeba montáž provést v následující posloupnosti, aby se zabránilo pohybu závěsu.

: Šroub (1) → Šroub (2) → Šroub (3)

Čeština

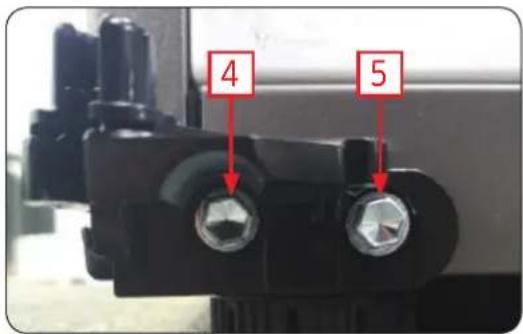

Dolní závěs

4 5

1. Pomocí 10mm nástrčkového klíče demontujte 2 šrouby (4, 5) a následně oddělte dolní závěs.

* Při opětovné montáži závěsu je nutné pamatovat na to, že je třeba montáž provést v následující posloupnosti, aby se zabránilo pohybu závěsu: Šroub (4) → Šroub (5).

1. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠ UPOZORNĚNÍ

- Ujistěte se, že jsou konektory kabelů správně připojeny.

- Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Používatelšká servisná príručka

KÓD MODELU: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

• Pred demontážou zásuvky vám odporúčame odstránit dverové priehradky. Predídete tým ich poškodeniu.
• Pri opätovnom vložení vložte zásuvku do kol'ajničiek a zasuňte ju smerom dnu.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

1. Aby ste zabránili kontaktu so stredným pántom, mierne nakloňte dvierka dopredu a potom ich zdvihnite nahor.

2. Zopakujte kroky 1-5 pri druhých dvierkach, s výnimkou krokov 2 a 3.

3. 1 skrutku (3) odskrutkujte pomocou skrutkovača (+) a 2 skrutky (1, 2) odskrutkujte pomocou 4,95 mm šesthranného klúča, čím oddelíte stredný pánt.
