MANUAL DE UTILIZARE RF65A967FSL SAMSUNG

Manualul de service al utilizatorului

COD MODEL: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Consultați http://samsung.com/support pentru a vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

⚠️ ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

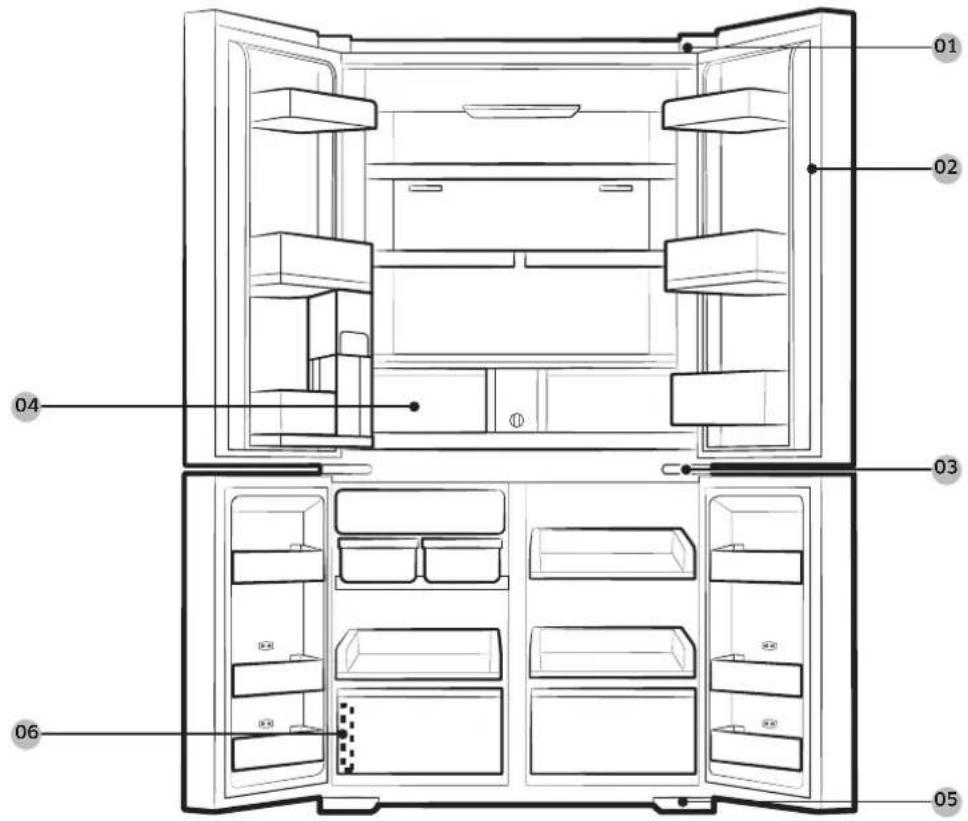

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

01 02 03 04 05 06

01 Balama superioară 02 Garnitură
03 Balamaua mijlocie 04 Sertar
05 Balamaua inferioară 06 Etichetă cu codul de bare

Română

Înlocuirea garniturii

ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

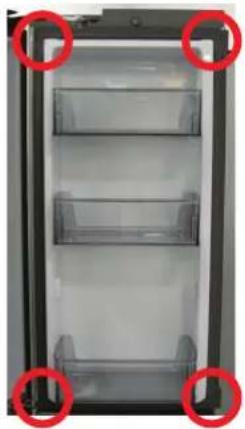

Pentru a scoate garnitura

Deschideți ușa și îndepărtați garnitura de la ușă.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Română

Înlocuirea sertarului

ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

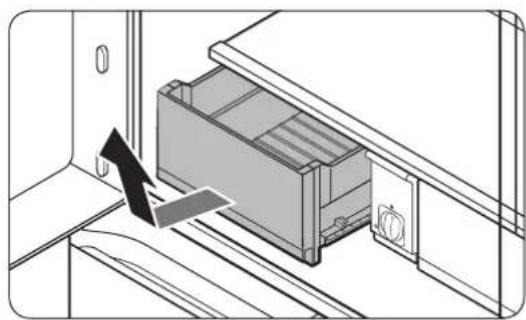

Pentru a scoate sertarele

Ridicați ușor de partea din față a sertarului și trageti.

• Vă recomandăm să scoateți recipientele de ușă înainte de a scoate sertarul. Motivul este împiedicarea deteriorării recipientelor de ușă.
• Pentru reintroducere, introduceți sertarul în șinele cadrului și apoi glisați spre interior.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.

ATENTIE

• Când scoateți ușile, fiti foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezati ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurati-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurați-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Şurubelniță Phillips Şurubelniță cu cap plat Cheie tubulară

^3/_8 " (10 mm)

Patent Cheie Allen

^1/_4 " (5 mm)

Română

Pentru a înlocui balamalele

Debranşati conducta de apă

ATENTIE

• Asigurați-vă că furtunurile de apă sunt racordate cu culori care coincid. (numai pentru modelul cu dozator)
• Pentru a preveni scurgerile de apă, fiecare furtun de apă trebuie să fie introdus complet până în centrul cuplajului transparent. (numai pentru modelul cu dozator)
• Asigurați-vă că suprafața furtunului de apă nu este deteriorată. (numai pentru modelul cu dozator)

Detaşati uşile frigiderului

1. Cu uşa închisă, utilizati o șurubelniță Phillips pentru a scoate șuruburile (x3) de pe capacul superior. Trageți în sus și scoateți capacul superior cu conectorii.
2. Deconectați cei doi conectori cu fir de pe ușa din stânga. Poziția conectorilor diferă în funcție de model.

⚠️ ATENTIE

• Nu scoateți simultan ambele uși. Asigurați-vă că scoateți câte o ușă, pe rând. În caz contrar, oricare dintre uși poate cădea și poate provoca vătămări corporale.
• Asigurati-vă că frigiderul este oprit înainte de a deconecta conectorii.
• Deconectați furtunul de apă de la cuplajul de pe ușa din stânga după cum se indică.

- Acest pas nu este valabil pentru modelele fără cana de apă cu umplere automată și dozator de apă.

Română

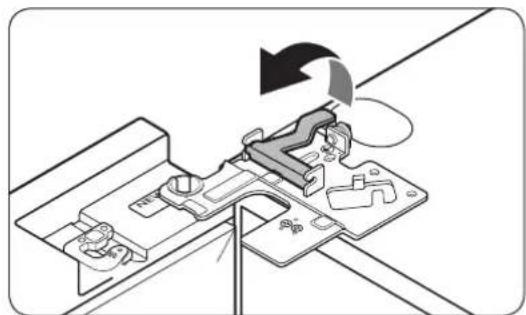

1. Trageți ușor clema în sus, treptat. Pentru a preveni rănirea degetelor, nu aplicați o forță bruscă pe clemă.

2. Trageți clema în sus pentru a o scoate.

3. Deschideți ușa la 90 de grade. Tinând ușa, trageți în sus și scoateți balamaua superioară. Aveți grijă să nu deteriorați firele conectorului atunci când scoateți balamaua.

4. Trageți ușa ușor în sus și vertical pentru a scoate. Nu exercitați forță excesivă asupra ușii. Ușa poate cădea, provocând vătămarea fizică.

5. Asezați ușa pe o suprafață plană.

6. Repetați pașii de la 1-8 pentru cealaltă ușă, cu excepția pasului 3. Nu există niciun furtun de apă pe ușa laterală din dreapta.

- Pasul 2 nu este valabil pentru modelele care nu au uşă cu geam.

Română

Detaşati uşile congelatorului

ATENTIE

• Nu uitați să scoateți ușa frigiderului înainte de a scoate ușa congelatorului.
• Aveți grijă când deconectați conectorii inferiori.

1. Deschideți ușa congelatorului.

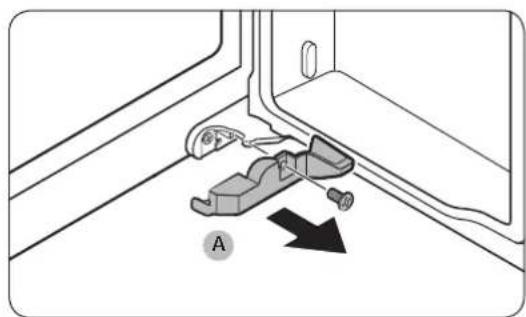

2. Folosiți o şurubelniță Phillips pentru a scoate şuruburile care fixează capacul (A).

3. Acest pas este valabil numai pentru ușa din dreapta a congelatorului (ușa Selectare răcire+).

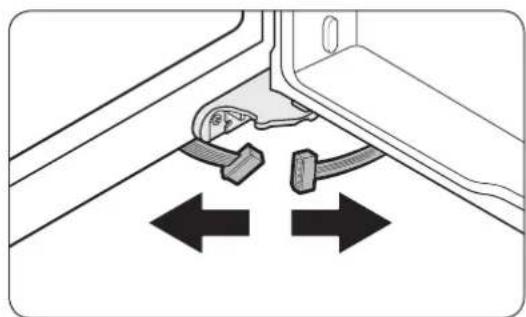

4. Deconectați conectorii cu fir.

- Acest pas este valabil numai pentru uşa din dreapta a congelatorului (uşa Selectare răcire+).

1. Localizați axul balamalei. În timp ce țineți ușa cu o mână, folosiți o șurubelniță cu cap plat sau o cheie Allen pentru a apăsa axul în jos. Asigurați-vă că țineți ușa pentru a preveni căderea ușii.

Română

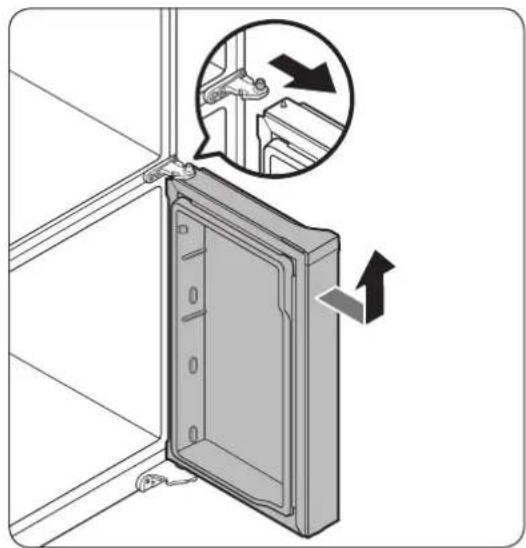

1. Pentru a preveni contactul cu balamaua din mijloc, înclinați ușor ușa spre față, apoi ridicati-o pentru a o scoate.

2. Repetați pașii de la 1-5 pentru cealaltă ușă, cu exceptia pașilor 2 și 3.

3. Scoateți șurubul 1 (3) cu o șurubelniță în cruce (+) și scoateți cele 2 șuruburi (1, 2) cu o cheie hexagonală de 4,95 mm pentru a separa balamaua mijlocie.

* La reasamblarea balamalei, asigurați-vă că ați fixat-o în ordinea următoare pentru a împiedica deplasarea balamalei.

1. Scoateți cele 2 şuruburi (4, 5) cu o cheie tubulară de 10 mm și apoi separați balamaua inferioară.

* La reasamblarea balamalei, asigurați-vă că ați fixat-o în ordinea următoare pentru a împiedica deplasarea balamalei: Șurubul (4) → Șurubul (5).

1. Reasamblati în ordine inversă dezasamblării după ce înlocuiti balamaua superioară, mijlocie și/sau inferioară.

ATENTIE

• Asigurați-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.
