KÄYTTÖOHJE RF65A967FSL SAMSUNG

Käyttäjän huolto-opas

MALLIKOODI: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

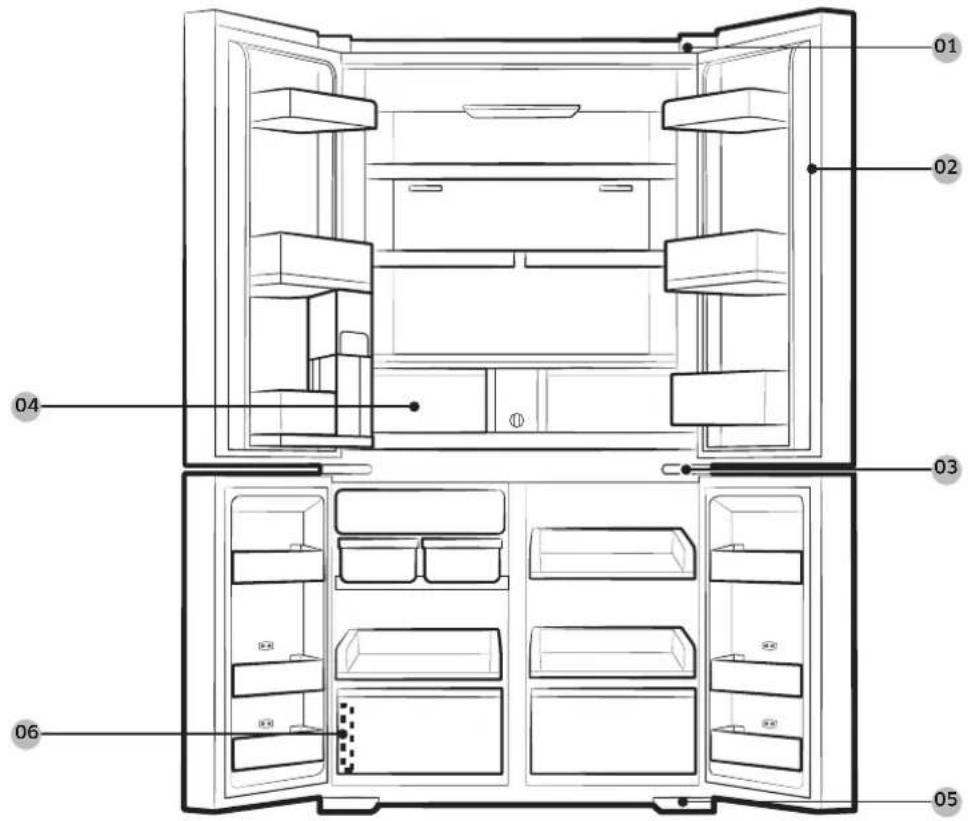

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 02 03 04 05 06

01 Yläsarana 02 Tiiviste
03 Sarana, keski 04 Lokero
05 Sarana, ala 06 Viivakooditarra

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

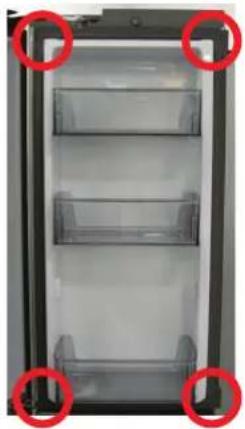

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

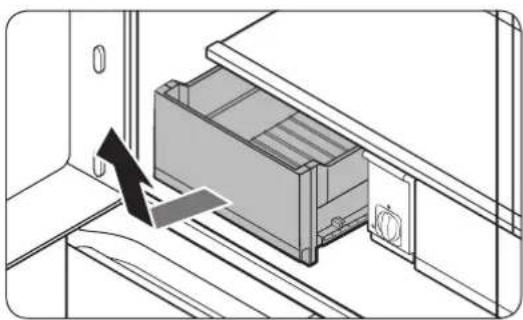

Lokeroiden poistaminen

Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

- On suositeltavaa poistaa ovilokerot ennen lokeron poistamista. Tämän on tarkoitus estää ovilokeroiden vaurioituminen.

- Aseta lokero takaisin paikalleen kohdistamalla se kehyksen kiskoihin ja liu'uttamalla sitä sitten sisäänpäin.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
  • Varmista, että tappi on kiristetty saranaan tiukasti.
• Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Hylsyavain

^3/_8 " (10 mm)

Pihdit Kuusiokoloavain

^1/_4 " (5 mm)

Suomi

Saranoiden asettaminen paikalleen

Katkaise vedensyöttö

HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija)
• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija)
  • Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija)

Jääkaapin ovien irrottaminen

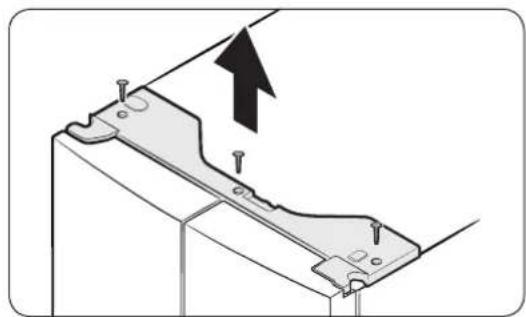

1. Pidä ovi suljettuna ja irrota ruuvit (3 kpl) yläsuojuksesta ristipääruuvimeisselillä. Vedä yläsuojusta ja liittimiä ylöspäin ja poista ne.

2. Irrota kaksi johtoliitintä vasemmasta ovesta. Liittimien paikka vaihtelee malleittain.

HUOMIO

• Älä poista molempia ovia samaan aikaan. Poista yksi ovi kerrallaan. Muussa tapauksessa toinen ovista voi kaatua ja aiheuttaa fyysisiä vammoja.
• Varmista ennen liittimien irrottamista, että jääkaappi on sammutettu.
• Irrota vesiputki vasemman oven sovittimesta kuvan osoittamalla tavalla.
• Tämä vaihe ei koske malleja, joissa ei ole automaattista täyttökannua ja vedenannostelijaa.

Suomi

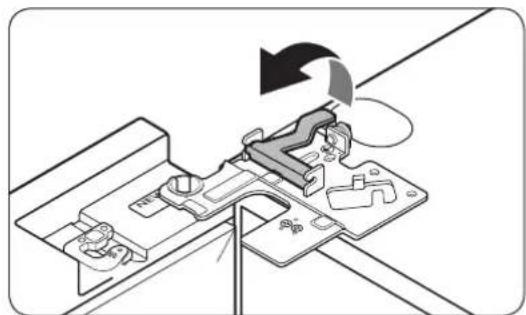

1. Vedä kiinnikettä varovasti ylöspäin useassa vaiheessa. Älä käytä äkillistä voimaa kiinnikkeeseen, jottet satuttaisi sormiasi.

2. Irrota kiinnike vetämällä sitä ylöspäin.

3. Avaa ovea 90 astetta. Kannattele ovea ja irrota yläsarana vetämällä sitä ylöspäin. Varo vaurioittamasta liittimen johtimia, kun irrotat muovisuojusta.

4. Irrota ovi vetämällä sitä varovasti kohtisuorassa. Älä käytä oveen liikaa voimaa. Ovi voi pudota ja aiheuttaa henkilövahinkoja.

5. Laske ovi tasaiselle alustalle.

6. Toista vaiheet 1-8 toiselle ovelle, lukuun ottamatta vaihetta 3. Oikeanpuoleisessa ovessa ei ole vesiletkua.

- Vaihe 2 ei koske malleja, joissa ei ole vitriiniovea.

Suomi

Pakastimen ovien irrottaminen

HUOMIO

• Poista jääkaapin ovet ennen pakastimen ovien poistamista.
• Ole varovainen irrottaessasi alaliittimiä.

1. Avaa pakastimen ovi.

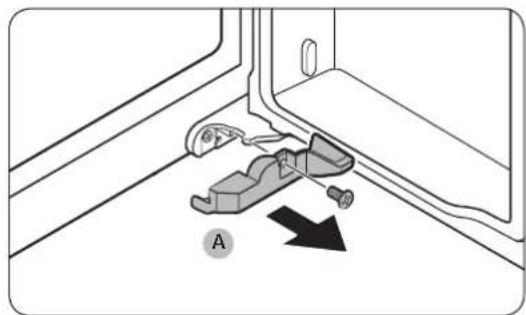

2. Irrota suojuksen (A) kiinnitysruuvit ristipääruuvimeisselillä.
3. Tämä vaihe koskee vain pakastimen oikeanpuoleista ovea (Kylmävalinta+ -ovea).

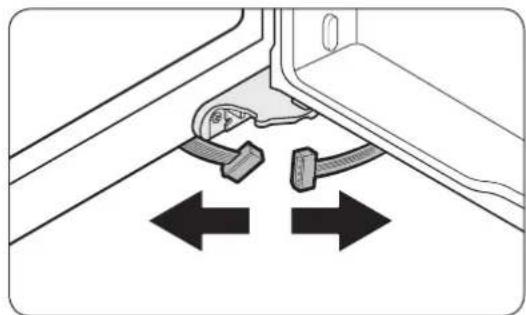

1. Irrota johtoliittimet.
2. Tämä vaihe koskee vain pakastimen oikeanpuoleista ovea (Kylmävalinta+ -ovea).

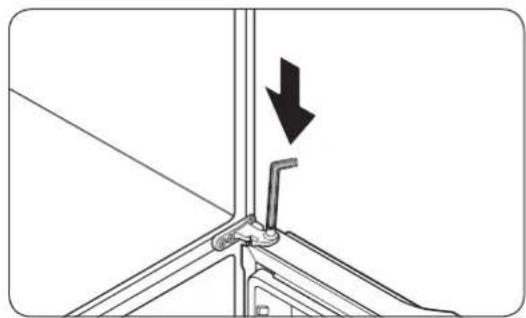

1. Paikanna saranan varsi. Pitele ovea toisella kädellä ja paina varsi alas tasapäisellä ruuvimeisselillä tai kuusiokoloavaimella. Estä oven putoaminen kannattelemalla sitä.

Suomi

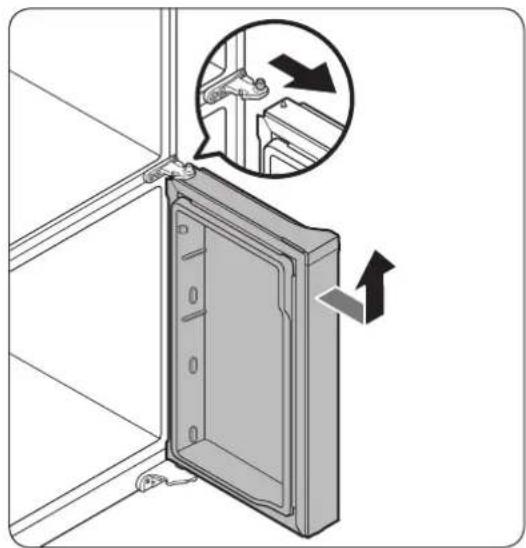

1. Estä kosketus keskisaranaan kallistamalla ovea hieman eteenpäin ja irrota ovi nostamalla sitä.
2. Toista vaiheet 1-5 toisella ovelle, lukuun ottamatta vaiheita 2 ja 3.

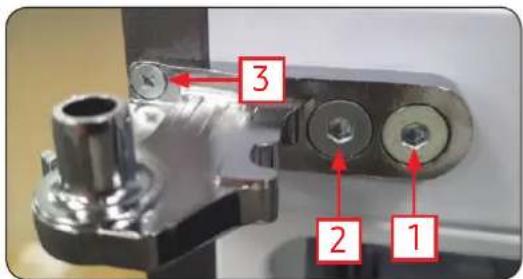

3 2 1

1. Irrota keskisarana avaamalla 1 ruuvi (3) (+)-ruuvimeisselillä ja 2 pulttia (1, 2) 4,95 mm:n kuusiokoloavaimella.

* Kun kiinnität saranan takaisin, tee se seuraavassa järjestyksessä, jotta sarana ei pääse liikkumaan.

: Pultti (1) → Pultti (2) → Ruuvi (3)

Suomi

Sarana, ala

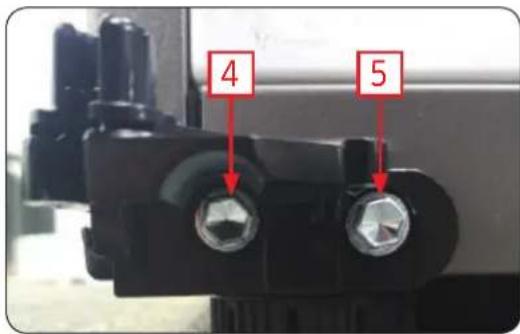

4 5

1. Avaa 2 pulttia (4, 5) 10 mm:n hylsyavaimella ja irrota sitten alempi sarana.

* Kun kiinnität saranan takaisin, tee se seuraavassa järjestyksessä, jotta sarana ei pääse: Pultti (4) → Pultti (5).

1. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

- Varmista, että johtoliittimet on liitetty oikein.

- Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.
