РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RF65A967FSL SAMSUNG

Сервизно ръководство за потребителя

КОД НА МОДЕЛА: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Можеме да проверите откъге да закупите резервни части на http://samsung.com/support
2. Посетете сайта за поръчка на части и въведете кода на могела на вашия продукт, за да проверите гали частите са налични за поръчка. Кодът на могела е поставен на етикем от външната страна на вашия продукт.

- Можете да проверите кода и версията на могела на етикета с барког в долната лява част на прогукта.

1. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.

- Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмежетата и пантите.

ЗАБЕЛЕЖКА

Слег ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

⚠️ ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на врамата.
• Не забравяйте да носите pregназни ръкавици, докато ремонтирате.

Български

Действителното изображение и предоставените части на хладилника могат да се различават, в зависимости от модела и страната.

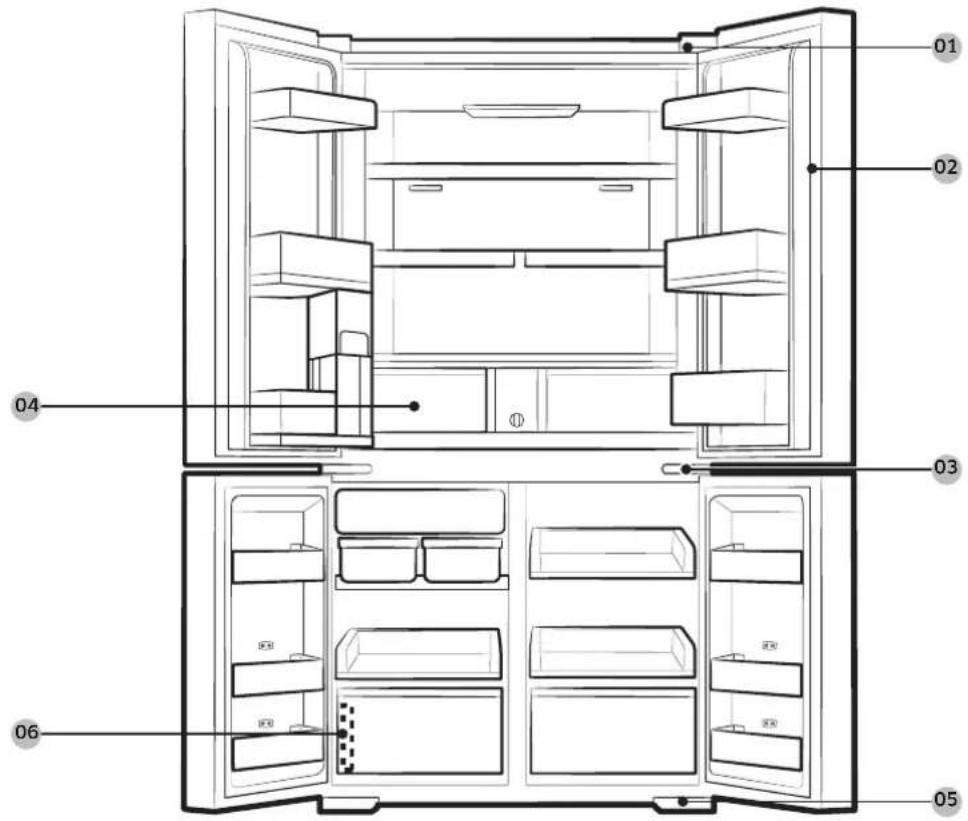

01 02 03 04 05 06

01 Горна панта 02 Уплътнение
03 Средна панта 04 Чекмежке
05 Долна панта 06 Емукем с барког

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студениям въздух от хладилника може да излезе.

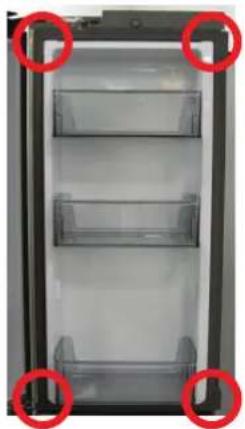

За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата.

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Български

Смяна на чекмежжета

ВНИМАНИЕ

Проверете дали чекмежжето е Вкарано правилно в релсата по Време на поставянето.

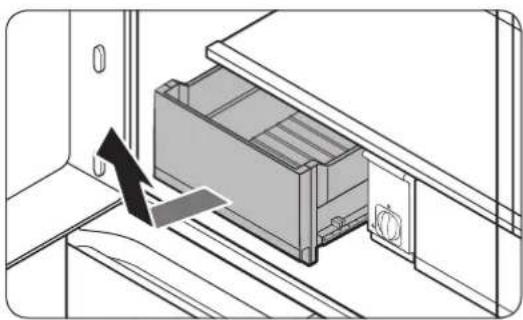

ИЗваждане на чекмежжетама

Внимателно повдигнете pregnата част на чекмежето и го издърпайте навън.

- Препоръчваме да извадите отделенията на вратата, преди да извадите шкафа. Това е с цел да се предотврати повреда на отделенията на вратата.

- За да поставите обратно, поставете шкафа в релсите на рамката и плъзнете навътре.

За повторно поставяне на чекмежемата

Повторното поставяне на чекмежметата следва обратния рег на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите Вратите.

ВНИМАНИЕ

• Когато сВаляте Вратите, бъдете особено Внимателни, тъй като Вратите са межки.
• Преди да смените пантите, поставете мека подложка като картон на пода, за да prepназите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече гуши, препоръчваме ви да повикате профессионално техническо обслужване.

- Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

- Уверете се, че оста е здраво затегната на пантата.

- Проверете гали пантата е здраво закрепена към основната част на уреда.

- Проверете гали конекторите на проводниците са Включени, както трябва.

- Внимавайте да не повредите проводниците, докато затягаме горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка Гаечен ключ

Клещи Шестостенен ключ

^1/_4 " (5 MM)

^3/_8 " (10 mm)

Български

Смяна на пантите

Разкачване на тръбата за вода

ВНИМАНИЕ

• Съблюдавайте цветовото съответствие при свързване на маркучите за Вода. (Само за модела с диспенсер)
• За да pregotвратите течове на Вода, Всеки маркуч трябва да е Вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)
• Уверете се, че повърхността на маркуча за Вода не е повредена. (Само за модела с диспенсер)

Сваляне на вратите на хладилника

1. Когато Вратите са затворени, използвайте кръстата отвертка, за да развиге Винтовете (х3) от горния kanak. Издърпайте нагоре и свалете горния панел със съединителите.

2. Разкачете gbата конектора на проводниците на лявата врата. Позицията на конекторите се различава в зависимост от модела.

ВНИМАНИЕ

• Не сваляйте и двете врати едновременно. Сваляйте по една врата. В противен случай някоя от вратите може да падне и да причини телесна повреда.

• Уверете се, че хладилникът е изключен, преди да разкачите конекторите.

• Разкачете тръбата за вода от съединителя на лявата врата, както е показано.

-Тази стъпка не се отнася за могелите, които не разполагат със съд за автоматично пълнене и диспенсера за Boga.

Български

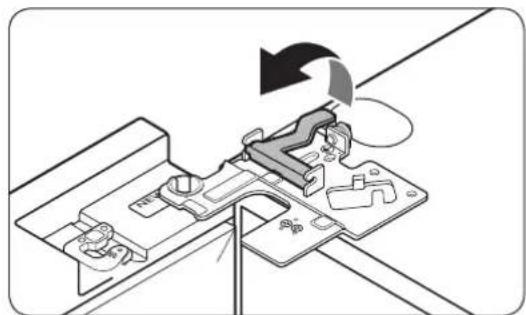

1. Внимателно изтеглете скобата в няколко стъпки. За да предотвратите наранявания по пръстите, не прилагайте внезапна сила по скобата.

2. За да извадите гайката, я издърпайте нагоре.

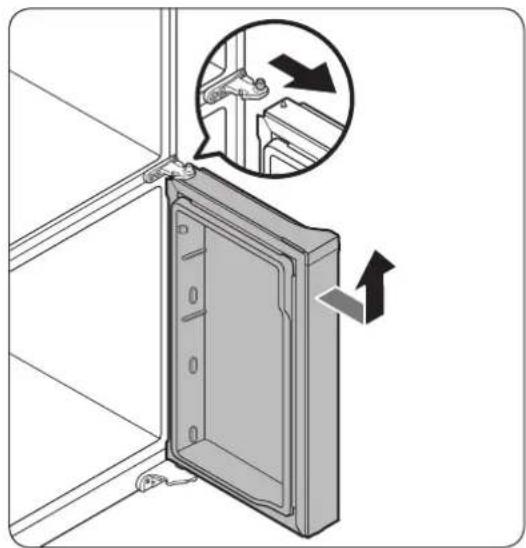

3. Отворете вратата на 90 градуса. Докато държите вратата, издърпайте и свалете горната панта. Внимавайте да не повредите съединителите и проводниците, когато дърпате пантата.

4. Внимателно издърпайте вратата вертикално, за да я свалите. Не прилагайте прекомерна сила върху вратата. Вратата може да падне и да причини физическо нараняване.

5. Поставете вратата легнала върху равна повърхност.

6. Повторете стъпки 1-8 за другата врата, като единствено пропуснете стъпка 3. На дясната врата няма водопроводна тръба. -Стъпка 2 не се прилага за моделите без врата на витрината.

Български

СВаляне на вратите на фризера

ВНИМАНИЕ

• Не забравяйте да извадите вратите на хладилника, преди да извадите вратите на фризера.
• Бъдете внимателни при разкачане на долните съединители.

1. Отворете вратата на фризера.

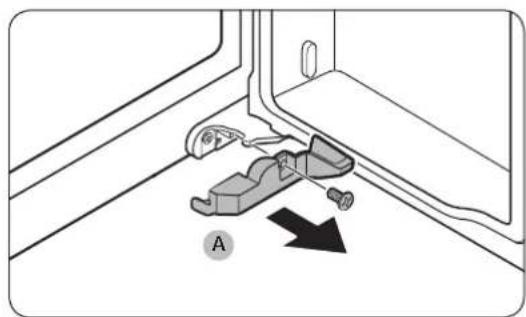

2. С помощта на кръстата отвертка свалете Винта, с който е затегнат kanaka (A).
   -Тази стъпка се отнася само за дясната страна на вратата на фризера (Избор на охлаждане + врата).

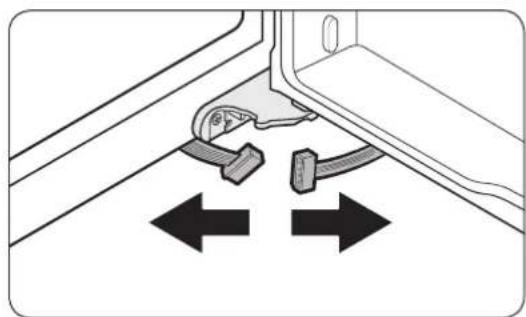

1. Разкачете конекторите на проводниците.
   -Тази стъпка се отнася само за дясната страна на вратата на фризера (Избор на охлаждане + врата).

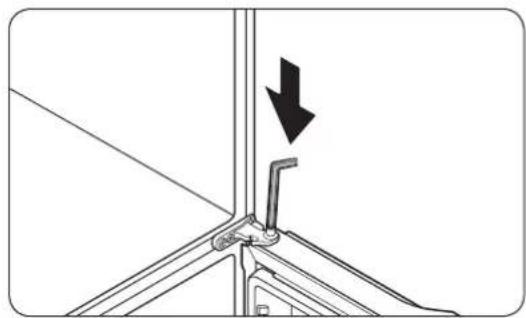

1. Открийте оста на панта. Придържайки вратата с едната си ръка, натиснете оста наголу с помощта на плоска отвертка или шестостенен ключ. Уверете се, че държите вратата, за да не допускаме тя да падне.

Български

1. За да pregотвратите контакт с оста по срегата, леко наклонете вратата напрег, слег което я повди garnете нагоре, за да я извагите.

2. Повторете стъпки 1-5 за другата врата, като единствено пропуснете стъпки 2 и 3.

3 2 1

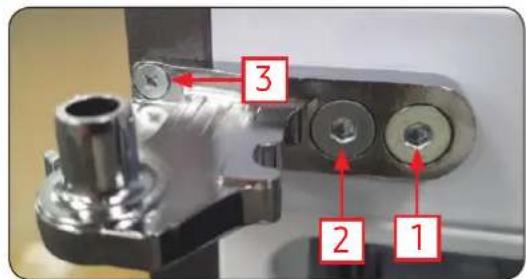

1. Развийте 1-ия винт (3) с помощта на отвертката (+) и след това развийте 2-та болта (1, 2) с помощта на 4,95 мм шестоъгълен ключ, чрез който ще извадите средната панта.

* При повторно сглобяване на пантата, не забравяйте да я фиксирате в следната последователност, за да предотвратите разместването щ.

1. Свалете 2-та болта (4, 5) с 10-милметров гаечен ключ и след това отделете долната панта.
   * При повторно сглобяване на пантата, не забравяйте да я фиксирате в следната последователност, за да предотвратите разместването щ: Болт (4) → Болт (5).
2. Сглобете отново в обрания рег на разглобяването, след като поставите горната, средната и/или долната панта.

⚠️ ВНИМАНИЕ

• Проверете гали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягаме горния капак.

Български
