GEBRUIKSAANWIJZING RF65A967FSL SAMSUNG

Onderhoudshandleiding voor gebruikers

MODELCODE: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com/support
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
3. U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
4. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
5. Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertilïceerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

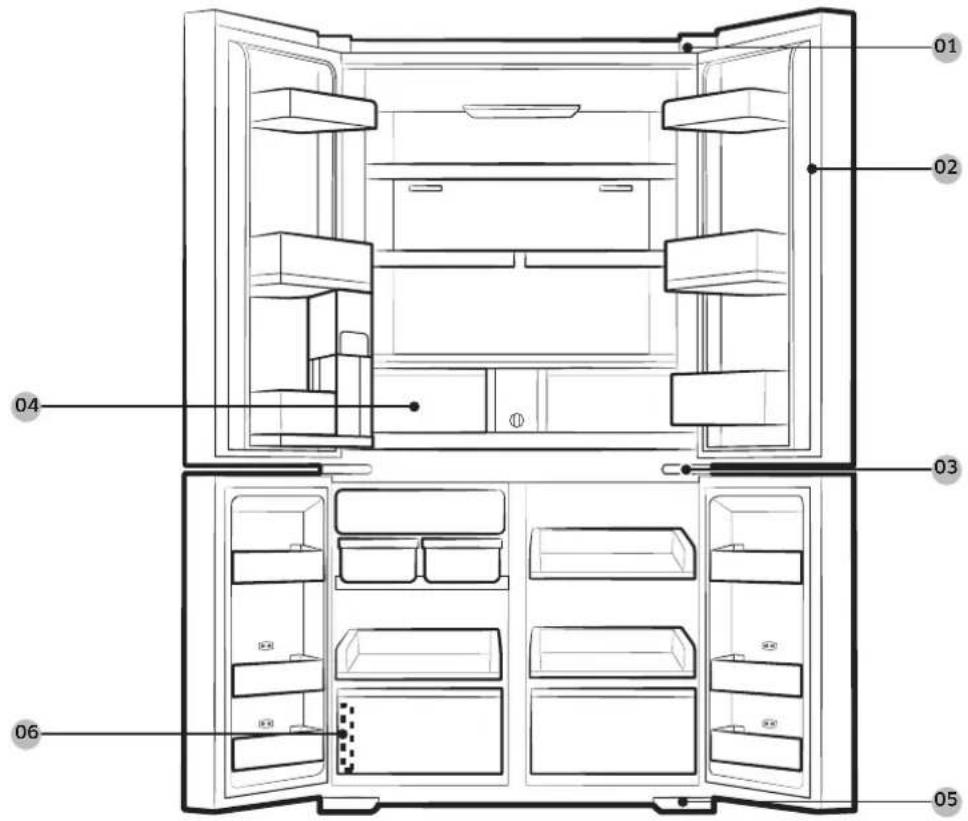

01 02 03 04 05 06

01 Bovenste scharnier 02 Afdichting
03 Middenscharnier 04 Lade
05 Onderste scharnier 06 Etiket met streepjescode

Nederlands

Vervangen van afdichtingen

LET OP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De afdichting verwijderen

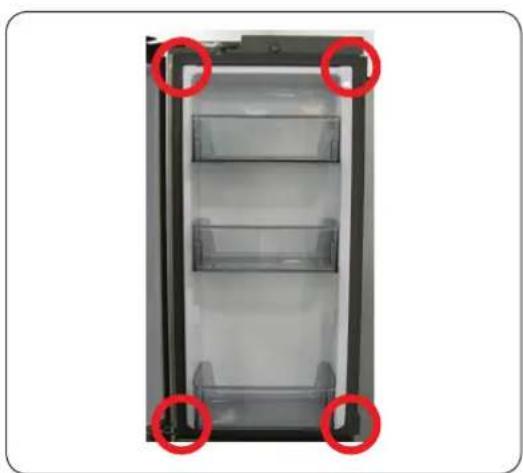

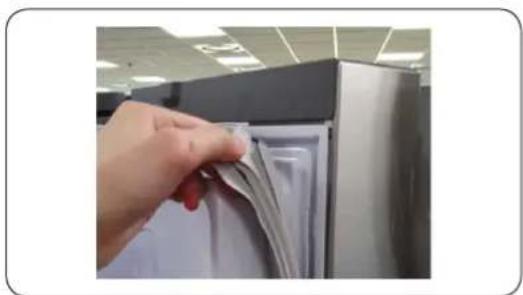

Open de deur en verwijder de afdichting van de deur.

De afdichting vervangen

Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe afdichting en de deur.

Nederlands

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De laden verwijderen

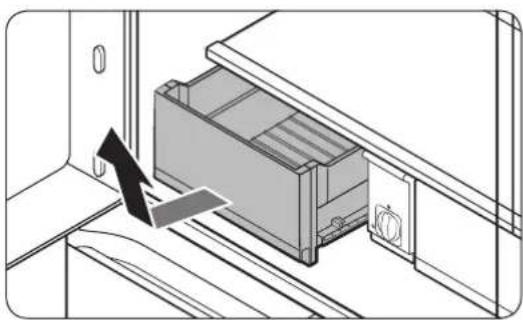

Til de voorkant van de lade voorzichtig op en schuif deze eruit.

• U kunt beter eerst de deurbakken verwijderen voordat u de lade verwijdert. Zo voorkomt u schade aan de deurbakken.
• Om de lade weer te plaatsen, steekt u deze in de framerails en schuift u de lade naar binnen.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier Dopsleutel 10 mm

Tang Inbussleutel 5 mm

Nederlands

De scharnieren vervangen

Ontkoppel de waterslang

LET OP

• Zorg bij het aansluiten ervoor dat de kleuren van de waterslangen overeenkomen. (alleen voor modellen met dispenser)
• Elke waterslang moet volledig in het midden van het transparante koppelstuk worden geplaatst om waterlekken te voorkomen. (alleen voor modellen met dispenser)
• Zorg ervoor dat het oppervlak van de waterslang niet wordt beschadigd. (alleen voor modellen met dispenser)

De koelkastdeuren verwijderen

1. Sluit de deuren en verwijder met een kruiskopschroevendraaier de schroeven (x3) van de bovenkap. Trek de bovenkap omhoog en verwijder deze met de aansluitingen.

2. Maak de twee kabelaansluitingen op de linkerdeur los. De plaats van de aansluitingen hangt van het model af.

LET OP

• Verwijder beide deuren niet tegelijkertijd. Verwijder de deuren altijd één voor één. De deuren kunnen anders vallen en lichamelijk letsel veroorzaken.

• Controleer of de koelkast is uitgeschakeld voordat u de aansluitingen losmaakt.

• Maak de waterslang los van het koppelstuk op de linkerdeur, zoals weergegeven.

- Deze stap is niet van toepassing op de modellen zonder de automatisch gevulde kan en de waterdispenser.

Nederlands

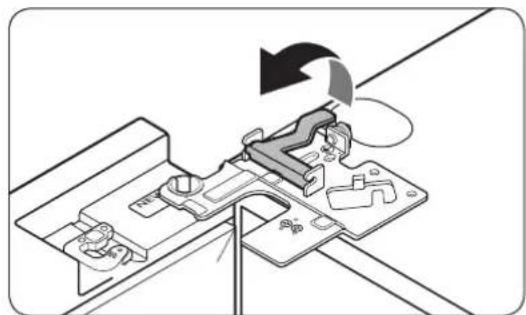

1. Trek de klem stapsgewijs voorzichtig omhoog. Pas geen plotselinge kracht toe op de klem om vingerletsel te voorkomen.

2. Til de klem op om deze te verwijderen.

3. Open de deur 90 graden. Houd de deur vast, trek het bovenste scharnier omhoog en verwijder dit. Let erop dat u tijdens het verwijderen van het scharnier de bedrading van de aansluiting niet beschadigt.

4. Til de deur voorzichtig verticaal op om deze te verwijderen. Oefen geen buitensporige kracht op de deur uit. De deur kan vallen en lichamelijk letsel veroorzaken.

5. Leg de deur neer op een vlakke ondergrond.

6. Herhaal stap 1-8 voor de andere deur, met uitzondering van stap 3. Er is geen waterslang aanwezig op de rechterdeur.

7. Stap 2 is niet van toepassing op de modellen zonder etalagedeur.

Nederlands

De vriezerdeuren verwijderen

LET OP

• Zorg dat u de koelkastdeuren hebt verwijderd voordat u de deuren van de vriezer verwijdert.
• Wees voorzichtig wanneer u de onderste aansluitingen losmaakt.

1. Open de vriezerdeur.

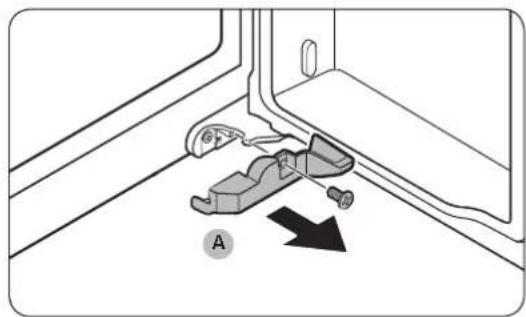

2. Gebruik een kruiskopschroevendraaier om de schroef te verwijderen waarmee de afdekking (A) is bevestigd.

- Deze stap is alleen van toepassing op de vriezerdeur aan de rechterkant (Cool Select+-deur).

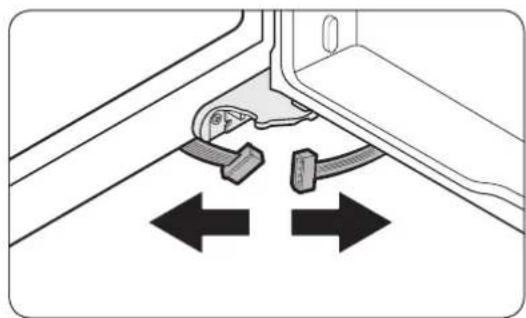

1. Koppel de kabelaansluitingen los.

- Deze stap is alleen van toepassing op de vriezerdeur aan de rechterkant (Cool Select+-deur).

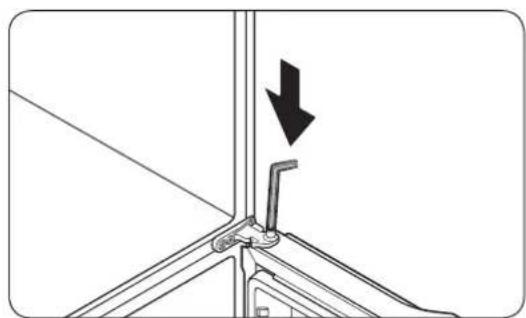

1. Zoek de scharnierpen. Terwijl u de deur met één hand vasthoudt, duwt u de pen met een platte schroevendraaier of inbussleutel omlaag. Zorg dat u de deur vasthoudt zodat deze niet valt.

Nederlands

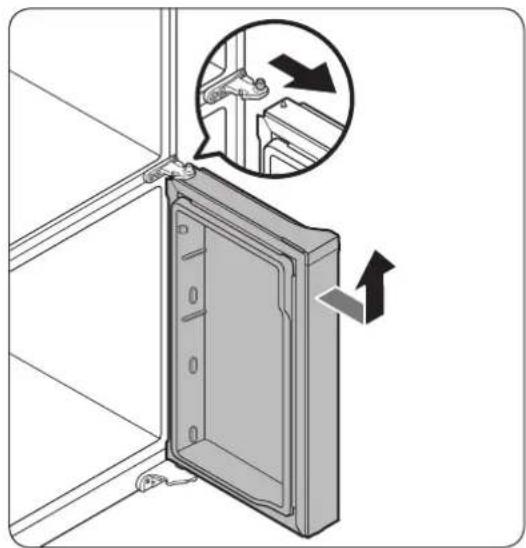

1. Voorkom contact met het middelste scharnier en kantel de deur iets naar voren; til de deur vervolgens op om deze te verwijderen.

2. Herhaal stap 1-5 voor de andere deur, met uitzondering van stap 2 en 3.

3. Verwijder 1 schroef (3) met een kruiskopschroevendraaier en verwijder de 2 bouten (1, 2) met een inbussleutel van 4,95 mm om het middelste scharnier te verwijderen.

* Zorg er bij het opnieuw monteren van het scharnier voor dat u dit in de omgekeerde volgorde aanbrengt om te voorkomen dat het scharnier wordt verplaatst.

: Bout (1) → Bout (2) → Schroef (3)

Nederlands

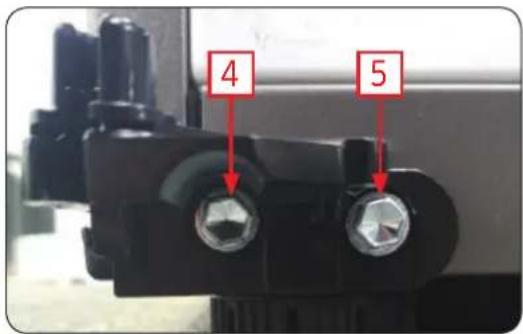

Onderste scharnier

4 5

1. Verwijder de 2 bouten (4, 5) met een dopsleutel van 10 mm en verwijder het onderste scharnier.

* Zorg er bij het opnieuw monteren van het scharnier voor dat u dit in de omgekeerde volgorde aanbrengt om te voorkomen dat het scharnier wordt verplaatst: Bout (4) → Bout (5).

1. Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
