NÁVOD NA OBSLUHU RF65A967FSL SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com/support.
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
3. Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.
4. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
5. Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnost Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékolvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, kedže tento postup zahíňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

Skutočný vzhlad a uvedené diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

01 02 03 04 05 06

01 Horný pánt 02 Tesnenie
03 Stredný pánt 04 Zásuvka
05 Spodný pánt 06 Štítok s čiarovým kódom

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

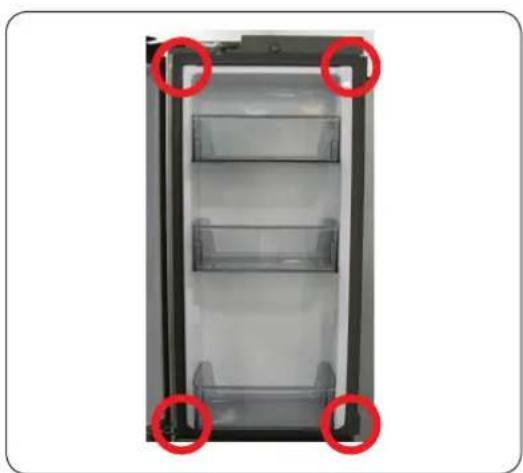

Demontáž tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Slovenčina

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.

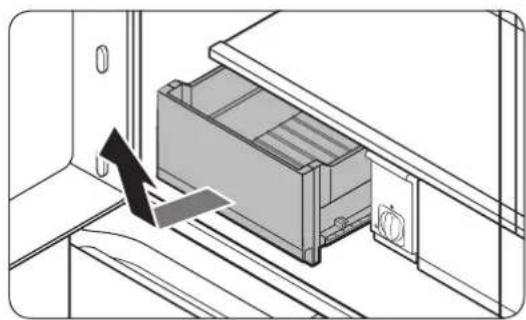

Vybratie zásuviek

Pred výmenou pántu je najprv potrebné demontovať dvierka.

⚠️ POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Kedže je s pántmi potrebné narábat opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zverit do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stat, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

⚠️ VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ľudí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Krížový skrutkovač Plochý skrutkovač Nástrčkový klúč

3/8"
(10 mm)

Kliešte Imbusový klúč

^1/_4 " (5 mm)

Slovenčina

Opätovné osadenie pántov

Odpojte prívod vody

POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom)
• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunút do stredu priehľadnej spojky. (Len pre model s dávkovačom)
• Skontroluite, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom)

Demontáž dvierok chladničky

1. Pri zatvorených dvierkach použite krížový skrutkovač a odskrutkujte skrutky (3 ks) z horného krytu. Nadvihnite a z konektorov zložte horný kryt.

2. Odpojte dvojkáblové konektory na ľavých dvierkach. Poloha konektorov sa líši v závislosti od modelu.

⚠️ POZOR

• Nedemontujte obidve dvierka súčasne. Naraz vždy demontujte iba jedny dvierka. V opačnom prípade môžu jedny z dvierok spadnút a poranit vás.
• Pred odpojením konektorov sa presvedčte, že je chladnička vypnutá.
• Podľa znázornenia odpojte vodovodné potrubie zo spojky na ľavých dvierkach.
• Tento krok sa nevztahuje na modely bez džbánu s automatickým dopľňaním a dávkovača na vodu.

Slovenčina

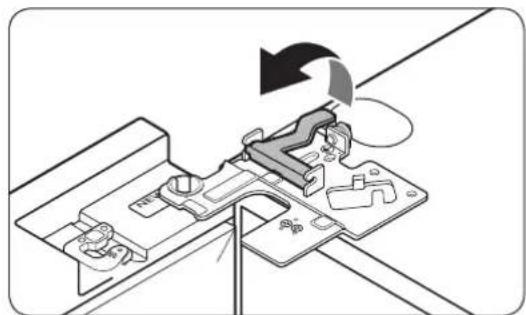

1. Svorku vysúvajte opatrne v niekolkých krokoch. V snahe predíst zraneniu prstov nepôsobte na svorku nárazovou silou.

2. Svorku vytiahnite potiahnutím nahor.

3. Otvorte dvierka do polohy 90 stupňov. Pridržiavajte ich a potiahnutím nahor odstráňte horný pánt. Pri demontáži pántu dbajte na to, aby ste nepoškodili konektorové vedenia.

4. Dvierka zložíte ich opatrným potiahnutím zvislým smerom. Na dvierka nevyvíjajte nadmernú silu. Mohli by spadnút a spôsobit fyzické zranenie.

5. Dvierka položte na rovný povrch.

6. Zopakujte kroky 1-8 pri druhých dvierkach, s výnimkou kroku 3. Na pravých bočných dvierkach nie je hadička na vodu.

- Krok 2 sa nevztahuje na modely bez prezentačných dvierok.

Slovenčina

Demontáž dvierok mrazničky

POZOR

• Pred demontážou dvierok mrazničky nezabudnite demontovať dvierka chladničky.

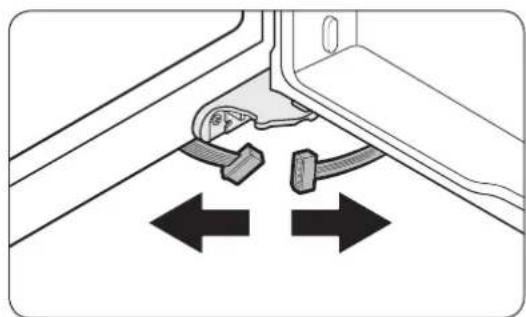

• Pri odpájaní spodných konektorov postupujte opatrne.

1. Otvorte dvierka mrazničky.

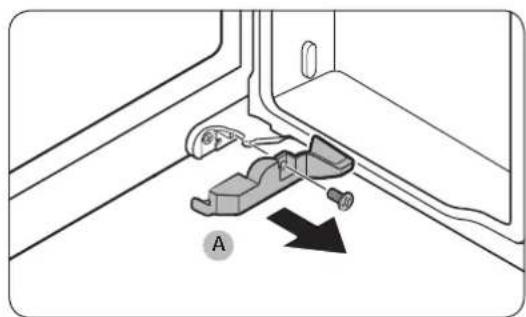

2. Na odskrutkovanie skrutky, ktorá pridržiava kryt (A), použite krížový skrutkovač.
3. Tento krok sa týka iba dvierok mrazničky na pravej strane (dvierok priestoru Chladenie Select+).

* Pri opätovnej montáži pánt nezabudnite upevnit v nasledovnom poradí, čím zamedzíte jeho pohybu.

: Skrutka (1) → Skrutka (2) → Skrutka (3)

Slovenčina

Spodný pánt

4 5

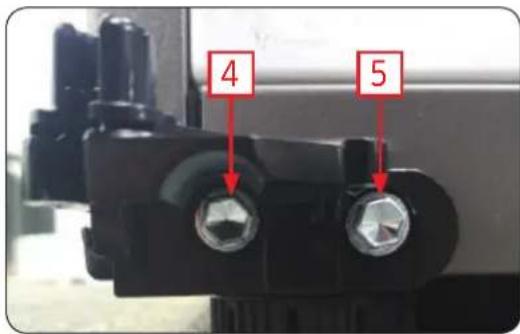

1. Pomocou 10 mm nástrčkového klúča odstráňte 2 skrutky (4, 5) a následne oddelte spodný pánt.

* Pri opätovnej montáži pántu ho nezabudnite upevnit v nasledovnom poradí, čím zamedzíte jeho pohybu. Skrutka (4) → Skrutka (5).

1. Opätovná montáž po výmene horného, stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

Slovenčina
