NAUDOJIMO INSTRUKCIJA RF65A967FSL SAMSUNG

Naudotojo atliekamos priežiūros vadovas

MODELIO KODAS: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.

- Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

1. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.

- Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko nejgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÉMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 02 03 04 05 06

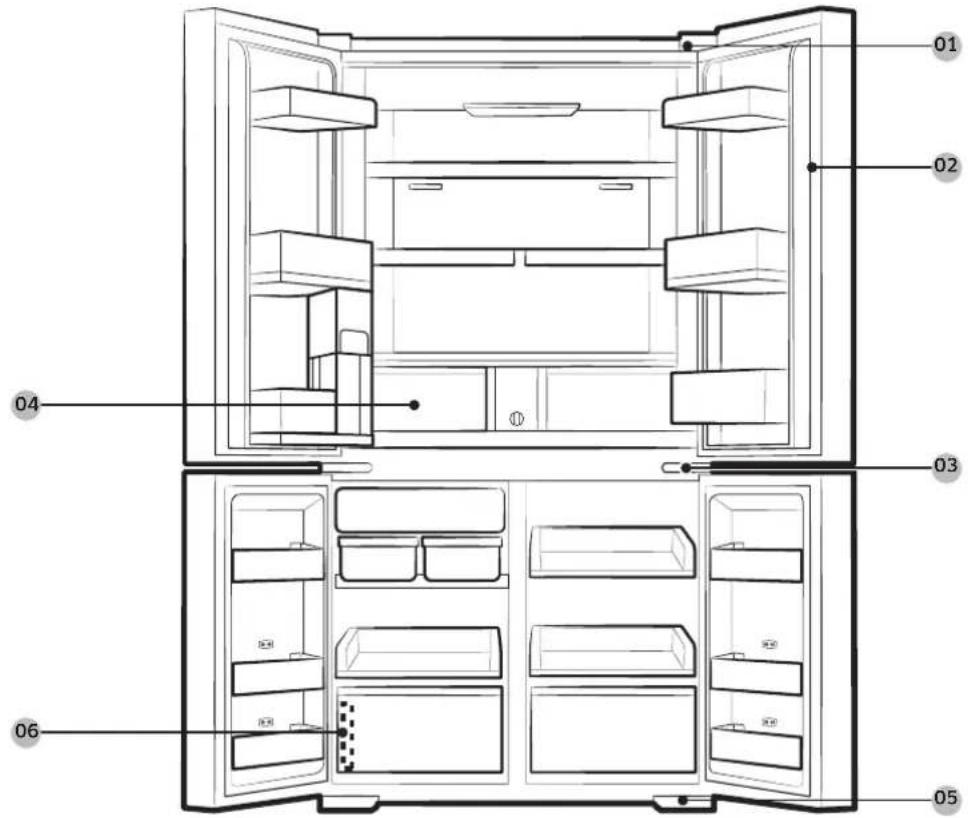

01 Viršutinis lankstas 02 Tarpinė
03 Vidurinis Iankstas 04 Stalčius
05 Apatinis lankstas 06 Brūkšninio kodo etiketė

Lietuvių kalba

Tarpinês keitimas

DÉMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

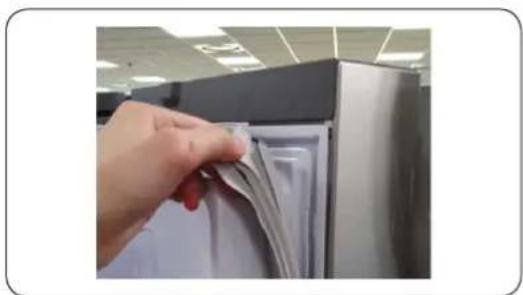

Atidarykite dureles ir nuimkite nuo jų tarpinę.

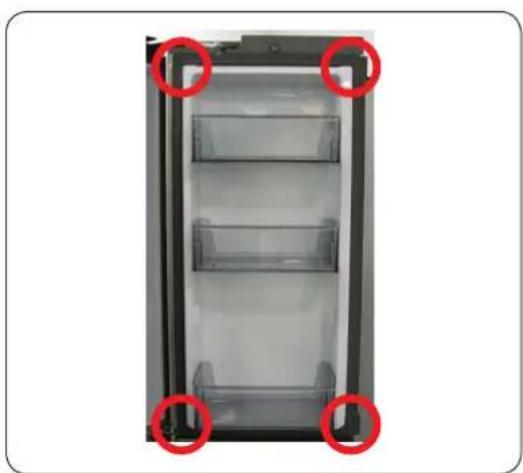

Pritvirtinkite nauja tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DÉMESIO

Istatydami patikrinkite ar stalčius gerai jkištas i bėgeli.

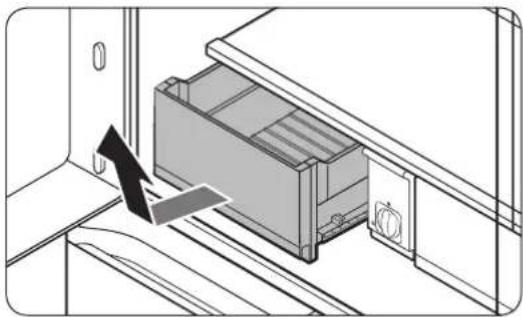

Kaip išimti stalčius

Atsargiai pakelkite stalčių už priekinės pusės ir ištraukite.

- Prieš išimant stalčių, patartina išimti durelių déžutes. Taip durelių déžutės bus apsaugotos nuo apgadinimo.

- Norėdami įstatyti jį atgal, padėkite stalčių ant rėmo bėgelių ir įstumkite į vidų.

Kaip įstatyti stalčius

Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus

Lietuvių kalba

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÊMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnyba.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÈJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas Lizdinis veržliaraktis

(10 mm)

Replės Šešiabriaunis veržliaraktis

^1/_4 " (5 mm)

Lietuvių kalba

Kaip pakeisti lankstus

Vandentiekio linijos atjungimas

DÈMESIO

• Isitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis. (tik modeliui su dalytuvu)
• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio. (tik modeliui su dalytuvu)
• Patikrinkite, ar nepažeistas vandens žarnos paviršius. (tik modeliui su dalytuvu)

Atkabinkite šaldytuvo dureles

1. Uždarę dureles, kryžminiu atsuktuvu atsukite varžtus (3 vnt.) viršutiniame dangtyje. Patraukite ir išimkite viršutinį gaubtą su jungiamaisiais elementais.
2. Atjunkite du ant kairiųjų durelių esančius laidinius jungiamuosius elementus. Priklausomai nuo modelio, jungiamieji elementai gali atrodyti kiek kitaip.

⚠️ DÊMESIO

• Neišimkite abejų durelių vienu metu. Durelės turi būti išimamos paeiliui. Priešingu atveju durelės gali nukristi ir sužeisti.
• Prieš atjungdami jungiamuosius elementus įsitikinkite, kad šaldytuvas išjungtas.
• Atjunkite vandens vamzdį nuo movos kairiosiose durelėse, kaip pavaizduota.
• Šis veiksmas netaikomas modeliams be automatinio ąsočio užpildymo ir vandens dalytuvo.

Lietuvių kalba

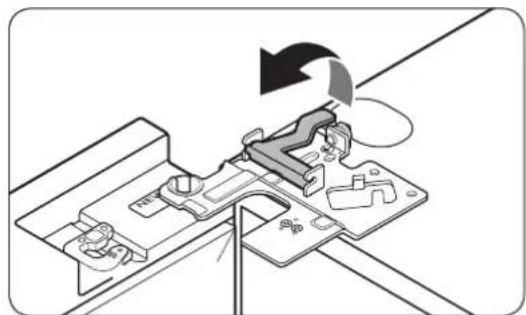

1. Atsargiai keliais etapais ištraukite apkabą. Apkabos nesuspauskite staiga, kad nesusižalotumėte pirštų.

2. Patraukdami apkabą ją išimkite.

3. Atidarykite dureles 90 laipsnių kampu. Laikydami dureles, kilstelėkite viršutinį vyrį ir jį išimkite. Būkite atsargūs, kad nuimdami vyrį nepažeistumėte jungiamojo elemento laidų.

4. Švelniai kilstelėkite dureles vertikaliai, kad jas išimtumėte. Nespauskite durelių per stipriai. Durelės gali nukristi ir fiziškai sužaloti.

5. Paguldykite dureles ant plokščio paviršiaus.

6. Kartokite 1-8 veiksmus kitoms durelėms, išskyrus 3 veiksmą. Dešinės pusės durelėse vandens vamzdžio nėra.

- 2 veiksmas netaikomas modeliams be vitrinos durelių.

Lietuvių kalba

Atjunkite šaldiklio dureles

DÊMESIO

• Prieš nuimant šaldiklio dureles, būtina nuimti šaldytuvo dureles.
• Būkite atsargūs atjungdami apatines jungtis.

1. Atidarykite šaldiklio duris.

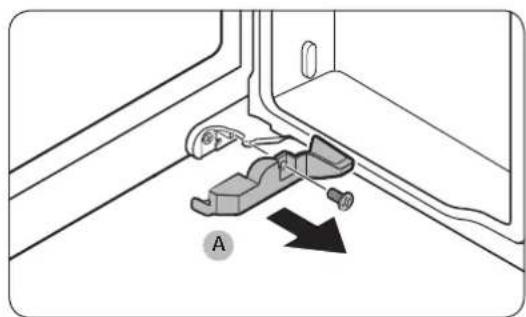

2. Kryžminiu atsuktuvu išsukite dangtelj (A) laikantj varžta.
3. Šis veiksmas taikomas tik dešinės pusės šaldiklio durelėms (šaldymo parinktis +).

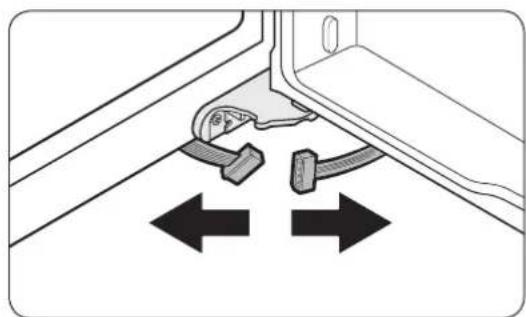

1. Atjunkite laidines jungtis.
2. Šis veiksmas taikomas tik dešinės pusės šaldiklio durelėms (šaldymo parinktis +).

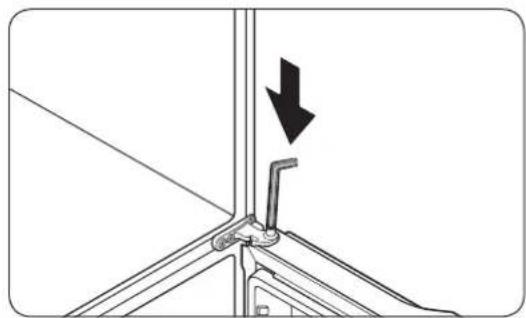

1. Suraskite lanksto ašj. Prilaikydami duris viena ranka, plokščiuoju atsuktuvu arba šešiabriauniu veržliarakčiu įspauskite kaištį žemyn. Laikykite dureles, kad jos neiškristų.

Lietuvių kalba

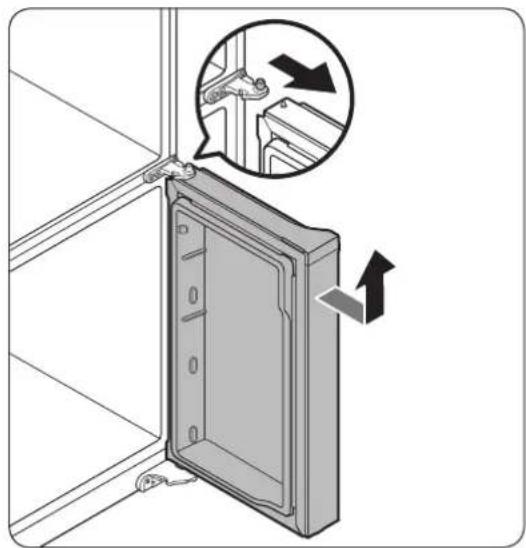

1. Saugodamiesi kontakto su viduriniu lankstu, šiek tiek pakreipkite dureles j priekj ir tada išimkite jas kilstelėdami.

2. Kartokite 1-5 veiksmus kitoms dureléms, išskyrus 2 ir 3 veiksmus.

3. Norėdami atskirti vidurinį lankstą išsukite 1 varžtą (3) atsuktuvu (+) ir išsukite 2 varžtus (1, 2) šešiakampiu 4,95 mm veržliarakčiu.

* Montuodami vyrj, būtinai pritvirtinkite ji kaip nurodyta toliau, kad vyris nejudėty : varžtas (1) → varžtas (2) → varžtas (3)

Lietuvių kalba

Apatinis lankstas

4 5

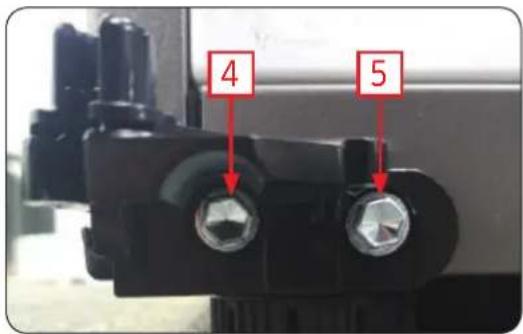

1. 10 mm lizdiniu veržliarakčiu atsukite 2 varžtus (4, 5), tada atskirkite apatinj lanksta.

* Montuodami vyrj, būtinai pritvirtinkite jj kaip nurodyta toliau, kad vyris nejudėtu: varžtas (4) → varžtas (5).

1. Pakeitus viršutini, vidurini ir (arba) apatinj lanksta, surinkite atlikdami išémimo veiksmus priešinga eilės tvarka.

DÉMESIO

- Isitikinkite, kad laido jungtys prijungtos tinkamai.

- Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
