LIETOŠANAS INSTRUKCIJA RF65A967FSL SAMSUNG

Lietotāja apkopes rokasgrāmata

MODELA KODS: RF\*\*A9771\*, RF\*\*A9671\*, RF\*\*A9071\*, RF\*\*A9675\*

1. Jüs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās dalas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.
4. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠ UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
• Veicot enğu nomainu, ir jäpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

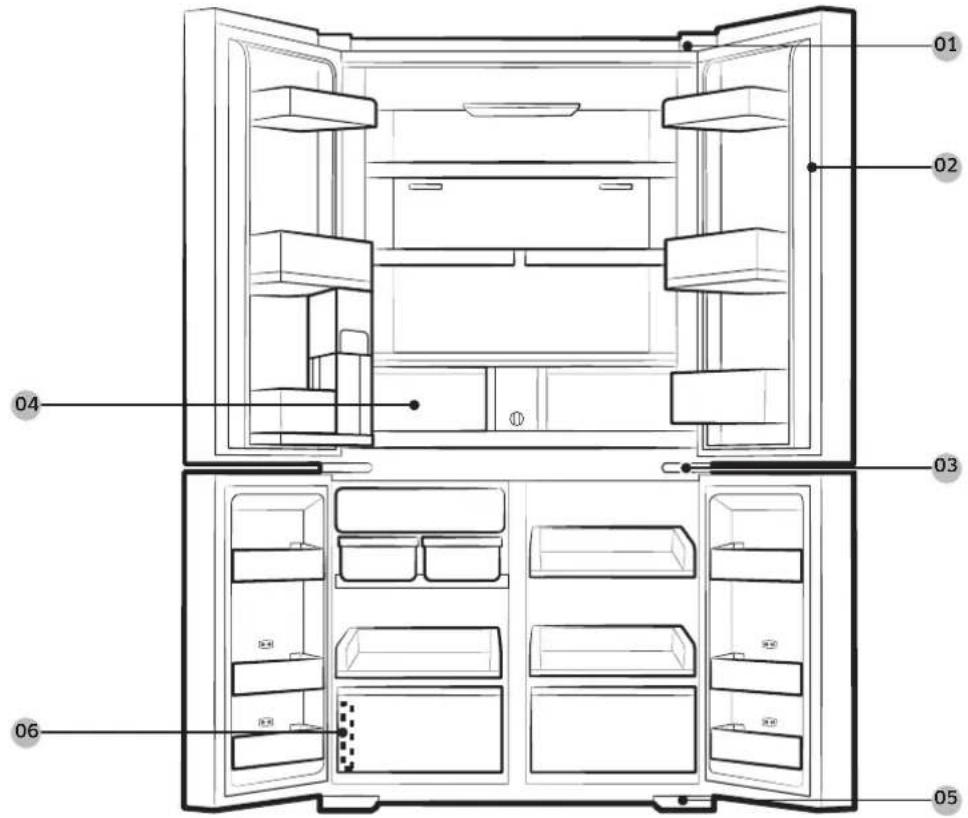

Atkarībā no modela un valsts ledusskapja faktiskais attēls un dalas var atškirties.

01 02 03 04 05 06

01 Augšējā enğe 02 Blīve
03 Vidējā enge 04 Atvilkte
05 Apakšējā enğe 06 Svītrkoda uzlīme

Latviešu

Blīves nomaiņa

UZMANĪBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

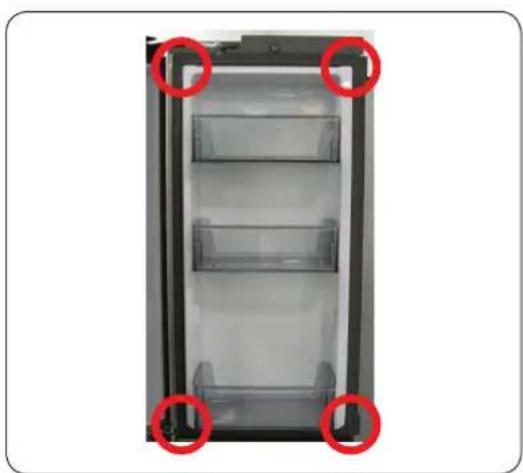

Lai nonemtu blivi

Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Latviešu

Atvilktnes nomaiņa

UZMANĪBU!

Pārliecinieties, vai atvilkte montāžas laikā ir pareizi ievietota sliedē.

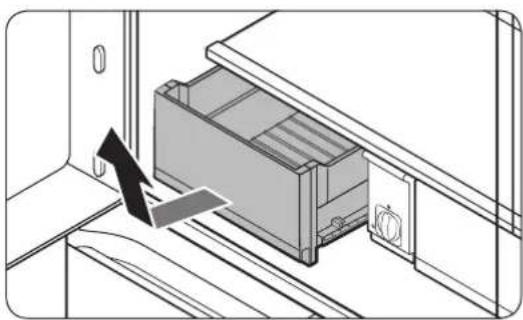

Lai iznemtu atvilktnes

Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to.

- Mēs iesakām pirms atvilktnes izņemšanas noņemt durvju plauktus. Tas jādara, lai izvairītos no durvju plauktu bojājumiem.

- Lai ievietotu atpakal, novietojiet atvilktni uz vadotnēm un iebīdiet uz iekšu.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā

Latviešu

Enges nomaina

Lai nomainītu en̩ges, jums vispirms ir jāizņem durvis.

UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms engu nomainas uz gridas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz gridas.
• Tā kā ar enğēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pārliecinieties, ka vārpsta uz enğes ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis Mucinu tipa uzgriežnu

atslēga ^3/_8 " (10 mm)

Knaibles Seškanšu uzgriežnu atslēga ^1/_4 " (5 mm)

Latviešu

Lai nomainītu enğes

Atvienojiet üdensvadu

⚠ UZMANĪBU!

• Pârbaudiet, vai üdens šlūtenes ir pievienotas atbilstoši krāsu markejumam. (tikai modelim ar dozatoru)
• Lai novērstu ūdens noplūdes, katrai ūdens šljūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdalai. (tikai modelim ar dozatoru)
• Pārliecinieties, ka ūdens šlūtenes virsma nav bojāta. (tikai modelim ar dozatoru)

Ledusskapja durvju atvienošana

1. Kad durvis ir aizvērtas, ar Phillips skrūvgriezi izskrūvējiet augšējā pārsega skrūves (x3). Pavelciet uz augšu un noņemiet augšējo pārsegu ar savienotājiem.

2. Atvienojiet divus vada savienotājus kreisās puses durvīs. Savienotāju pozīcija var atškirties atkarībā no modela.

⚠ UZMANĪBU!

• Nenoņemiet abas durvis vienlaicīgi. Vienmēr vienlaicīgi noņemiet tikai vienas durvis. Pretējā gadījumā ikviena no durvīm var nokrist un radīt traumas.
• Pirms savienotāju atvienošanas pārliecinieties, ka ledusskapis ir izslēgts.
• Atvienojiet ūdens cauruli no savienotāja kreisās puses durvīs, kā parādīts.
• Ši darbība neattiecas uz modeliem bez Automātiskās uzpildes tvertne un ūdens dozatora.

Latviešu

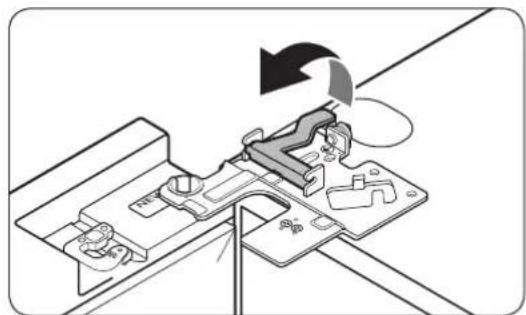

1. Uzmanīgi pavelciet skavu uz augšu vairākos solos. Lai izvairītos no pirkstu savainošanas, nepielietojiet skavai pēkšņu spēku.

2. Lai noņemtu skavu, pavelciet to uz augšu.

3. Atveriet durvis 90 grādu leŋkī. Turot durvis, paceliet uz augšu un nonemiet augšējo engi. Nonemot engi, uzmanieties, lai nesabojātu savienotājvadus.

4. Lai nonemtu durvis, uzmanigi paceliet tās uz augšu. Nepielietojiet pārāk lielu spēku pret durvīm. Durvis var nokrist, radot traumas.

5. Noguldiet durvis uz līdzenas virsmas.

6. Atkārtojiet 1. līdz 8. darbību ārējām durvīm, izņemot 3. darbību. Labās puses durvīm nav ūdens caurules.

- 2. darbība neattiecas uz modeliem bez vitrīnas durvīm.

Latviešu

Atvienojiet saldētavas durvis

UZMANĪBU!

• Pirms saldētavas durvju nonemšanas nonemiet ledusskapja durvis.
• Esiet uzmanīgi, atvienojot apakšējos savienotājus.

1. Atveriet saldētavas durvis.

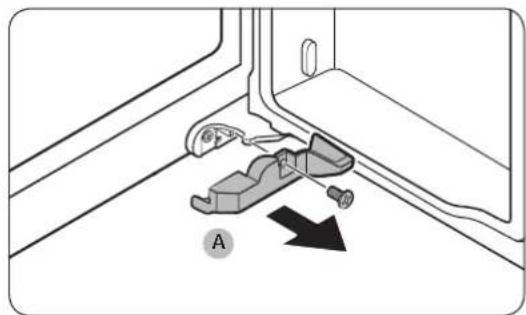

2. Izmantojiet Phillips skrūvgriezi, lai noņemtu skrūvi, kas fiksē pārsegu (A).
3. Šī darbība attiecas tikai uz labās puses saldētavas durvīm (Dzesēšanas režīma atlase+ durvīm).

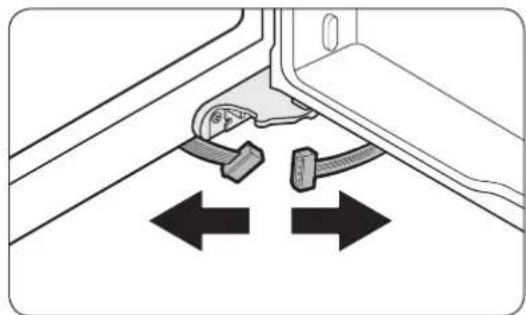

1. Atvienojiet vada savienotājus.
2. Šī darbība attiecas tikai uz labās puses saldētavas durvīm (Dzesēšanas režīma atlase+ durvīm).

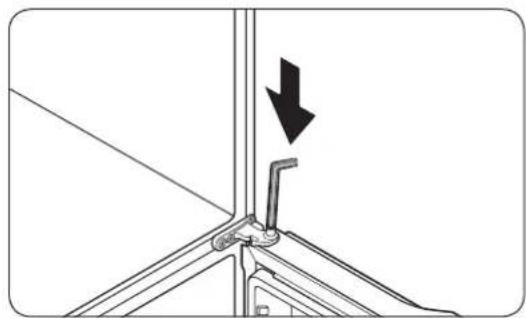

1. Atrodiet enğes vârpstu. Turot durvis ar vienu roku, izmantojiet plakano skrūvgriezi vai seškanšu uzgriežnu atslēgu, lai nospiestu asi uz leju. Raugieties turēt durvis, lai novērstu to nokrišanu.

Latviešu

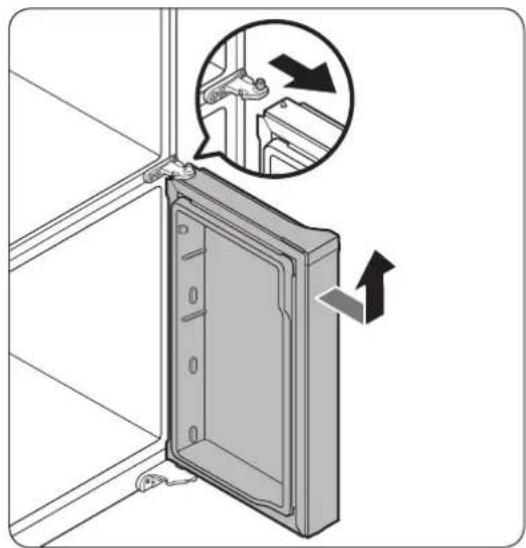

1. Lai novērstu kontaktu ar vidējo enģi, nedaudz uz priekšu sasveriet durvis un pēc tam paceliet tās, lai izņemtu.

2. Atkārtojiet 1. līdz 5. darbību ārējām durvīm, izņemot 2. un 3. darbību.

3. Izņemiet 1 skrūvi (3) ar (+) skrūvgriezi un izņemiet 2 bultskrūves (1, 2) ar 4,95 mm sešstūru uzgriežņu atslēgu, lai atdalītu vidējo engi.

* Saliekot atpakal eṅgi, raugieties fiksēt to šādā secībā, lai novērstu eṅges kustēšanos : Bultskrūve (1) → Bultskrūve (2) → Skrūve (3)

Latviešu

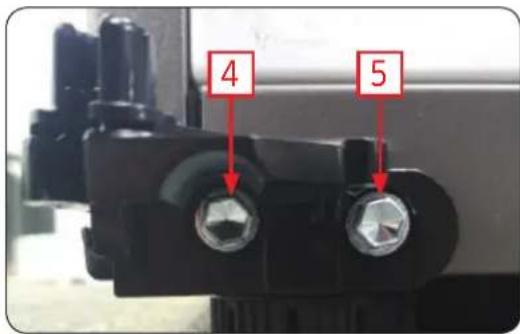

Apakšējā enge

4 5

1. Iznemiet 2 bultskrūves (4, 5) ar 10 mm muciņu tipa uzgriežņu atslēgu un pēc tam atdaliet apakšējo engi.

* Saliekot atpakal engi, raugieties fiksēt to šādā secībā, lai novērstu enges kustēšanos: Bultskrūve (4) → Bultskrūve (5).

1. Pēc augšējās, vidējās un/vai apakšējās enģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā.

⚠️ UZMANĪBU!

- Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

- Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.
