BRUGSANVISNING RF65A967FSL SAMSUNG

Phillips-skruvmejsel Spårmejsel Hylsnyckel

Tång Insexnyckel

^1/_4 " (5 mm)

^3/_8 " (10 mm)

Svenska

Byta ut gångjärnen

1. Du kan se, hvor du kan købe reservedele, på http://samsung.com/support
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

⚠️ FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

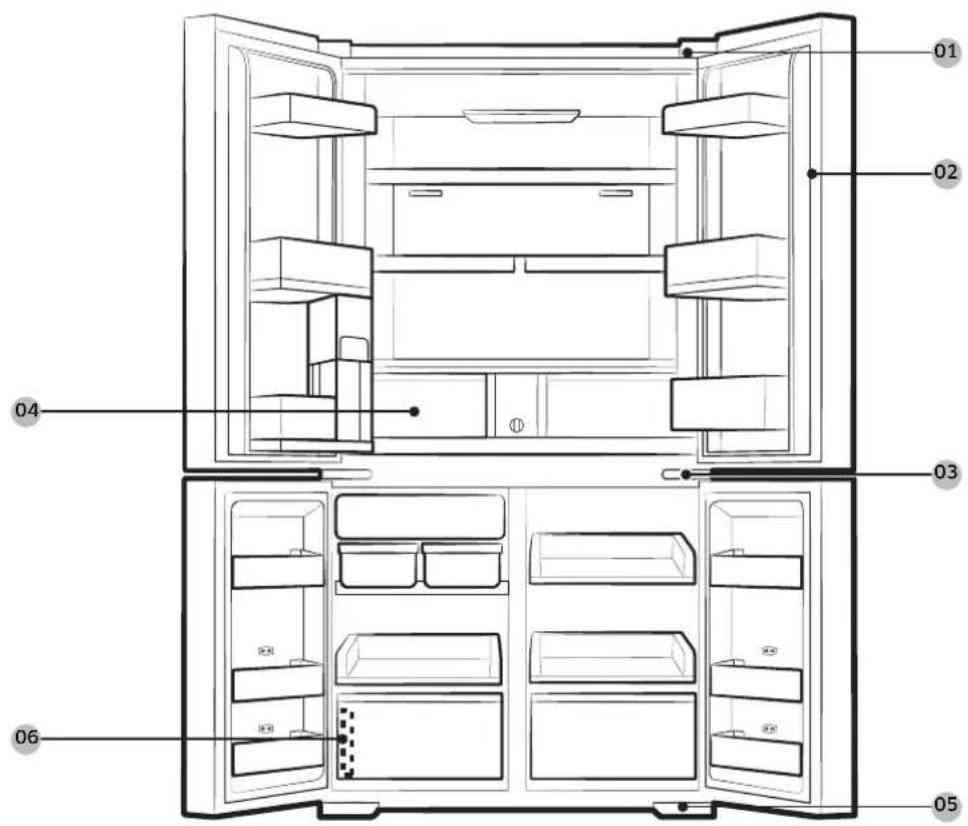

01 02 03 04 05 06

01 ∅verste hængsel 02 Pakning
03 Midterste hængsel 04 Skuffe
05 Nederste hængsel 06 Stregkodeetiket

Dansk

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

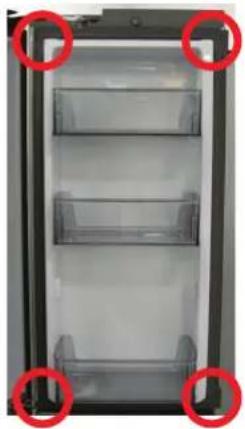

Sådan fjernes pakningen

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Dansk

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

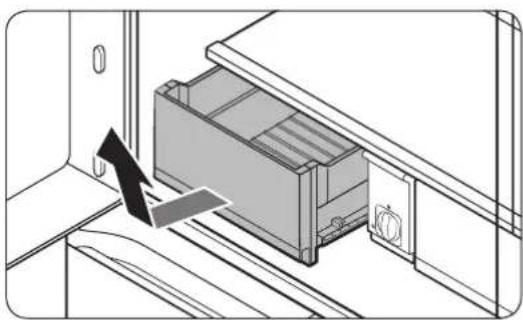

Sådan fjernes skufferne

Løft forsigtigt forsiden af skuffen op, og træk den ud.

- Vi anbefaler at fjerne dørhylderne, før skuffen tages ud. Dette har til formål at forebygge skader på dørhylder.

- Sæt hylden i igen ved at indsætte skuffen i skinnerne og skubbe ind.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin

Dansk

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, när du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige

kærv

Topnøgle ^3/_8 ", 10 mm

Fladtang Unbrakonøgle

^1/_4 , 5 mm

Dansk

Sådan udskiftes hængslerne

Frakobl vandledningen

⚠️ FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver. (kun til dispensermodel)
• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den gennemsigtige kobling. (kun til dispensermodel)
• Sørg for, at vandslangens overflade ikke beskadiges. (kun til dispensermodel)

Afmonter køleskabsdørene

1. Luk døren, og brug en stjerneskruetrækker til at fjerne skruerne (x3) fra topdækslet. Træk op i topdækslet, og fjern det sammen med alle dets stik.

2. Afmonter de to kabelstik på den venstre dør. Stikkenes placering afhænger af den enkelte model.

⚠️ FORSIGTIG

• Fjern ikke begge døre samtidigt. Sørg for at fjerne én dør ad gangen. I modsat fald kan dørene falde af og forårsage personkvæstelser.

• Sørg for, at køleskabet er slukket, før du afbryder stikkene.

• Afbryd vandrøret fra koblingen på den venstre dør som vist.

- Dette trin gælder ikke for modellerne uden AutoFill pitcher (Automatisk påfyldningstank) og vanddispenser.

Dansk

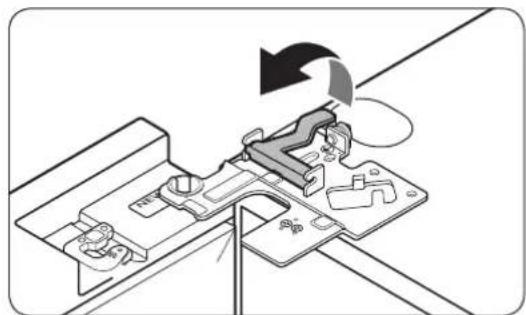

1. Træk forsigtigt klemmen op i flere trin. Forebyg skader på fingrene ved ikke at trække abrupt i klemmen.

2. Træk op i klemmen for at fjerne den.

3. Åbn døren 90 grader. Hiv op, og fjern det øverste hængsel, samtidigt med at du holder fast i døren. Vær forsigtig, så kabelstikkene ikke beskadiges, når du fjerner hængslet.

4. Træk forsigtigt op i døren for at fjerne den. Brug ikke unødige kræfter. Døren kan falde af og forårsage personkvæstelser.

5. Læg døren på en flad overflade.

6. Gentag trin 1-8 for den anden dør undtagen trin 3. Der er ikke noget vandrør på højre dør.

- Trin 2 gælder ikke modeller uden Showcase door (Udstillingsdør).

Dansk

Afmonter fryserdørene

FORSIGTIG

• Sørg for at fjerne køleskabsdørene, inden du fjerner fryserdørene.
• Udvis forsigtighed ved afmontering af de nederste stik.

1. Åbn fryserdøren.

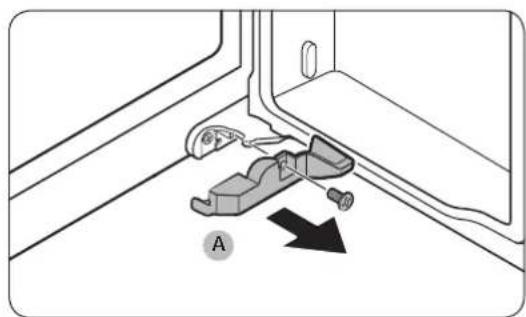

2. Brug en stjerneskruetrækker til at fjerne skruen, der holder dækslet (A).
3. Dette trin gælder kun for højre frysedør (døren Cool Select+).

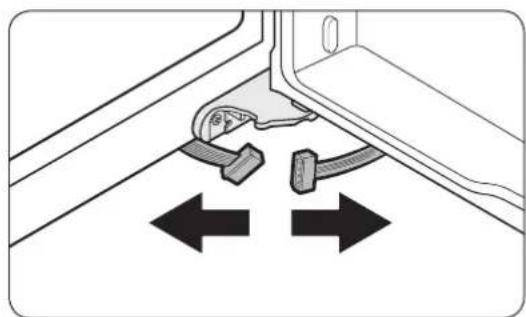

1. Frakobl kabelstikkene.
2. Dette trin gælder kun for højre frysedør (døren Cool Select+).

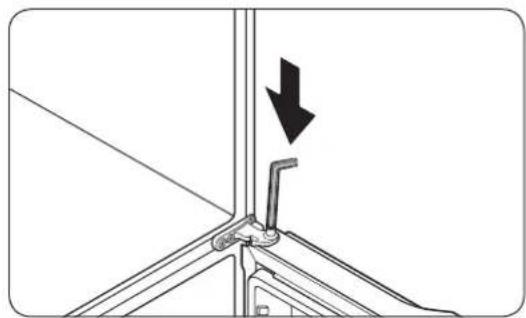

1. Find hængselsakslen. Hold døren med én hånd, og brug en lige skruetrækker eller skruenøgle eller unbrakonøgle til at trykke akslen ned. Hold godt fast i døren, så den ikke falder ned.

Dansk

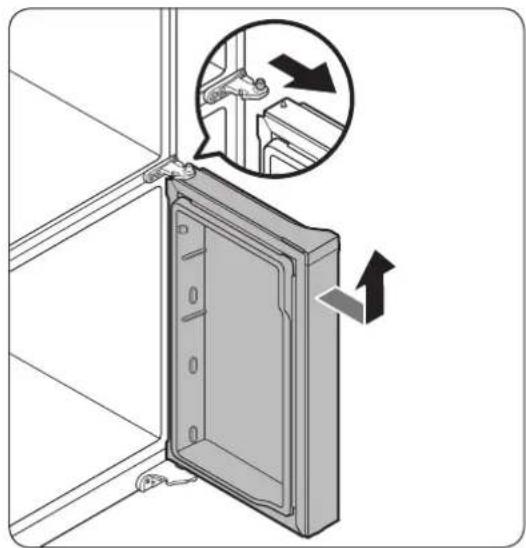

1. Forebyg kontakt med det midterste hængsel ved forsigtigt at vippe døren fremad og derefter løfte den af.

2. Gentag trin 1-5 for den anden dør, undtagen trin 2 og 3.

3. Fjern den første skrue (3) med en (+) skruetrækker, og fjern de 2 bolte (1, 2) med en 4,95 mm-unbrakonøgle for at afmontere det midterste hængsel.

* Når du monterer hængslet igen, skal du sørge for, at fastgøre det i følgende rækkefølge, så det ikke flytter sig.

: Bolt (1) → Bolt (2) → Skrue (3)

Dansk

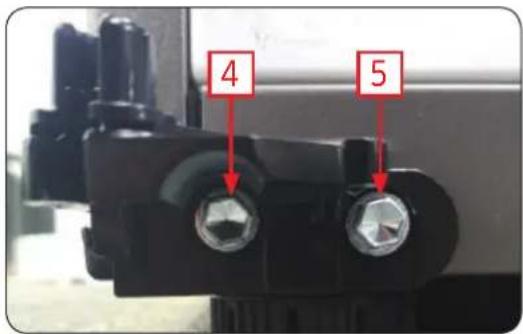

Nederste hængsel

4 5

1. Fjern de 2 bolte (4, 5) med en 10 mm-topnøgle, og afmonter det nederste hængsel.
   * Når du monterer hængslet igen, skal du sørge for, at fastgøre det i følgende rækkefølge, så det ikke flytter sig: Bolt (4) → Bolt (5).
2. Genmontér i den modsatte rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

Dansk
