BRUKSANVISNING RF65A967FSL SAMSUNG

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.
4. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien.

FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.
• Bruk vernehansker när du utfører reparasjoner.

Norsk

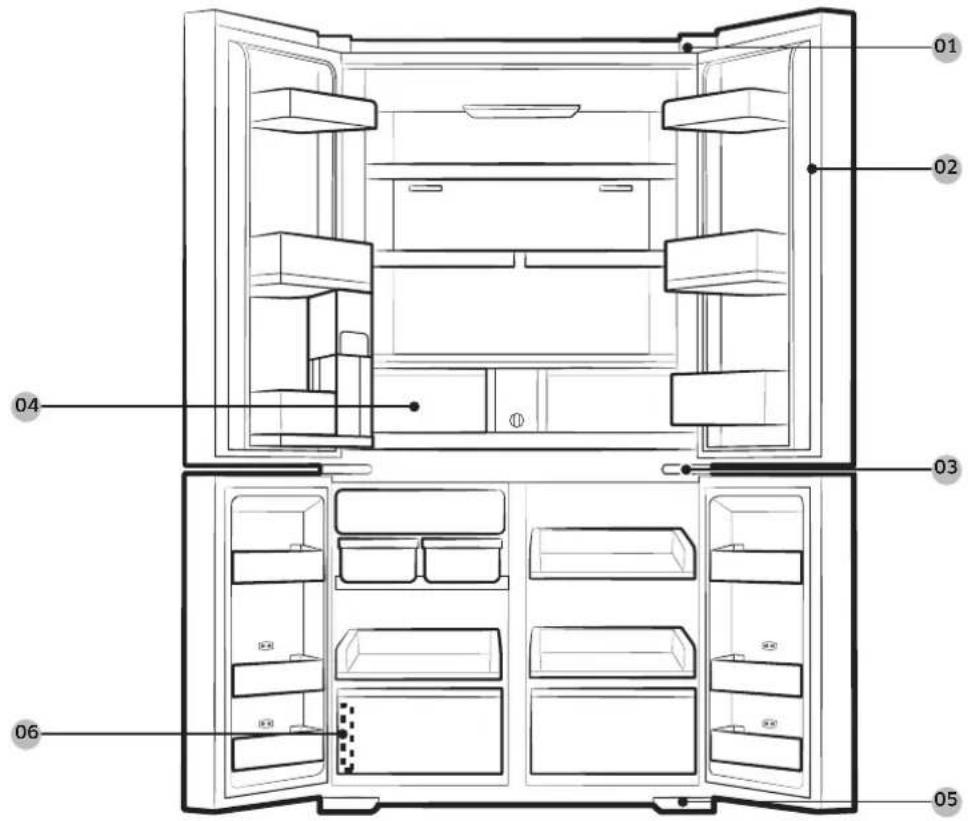

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

01 02 03 04 05 06

01 Topphengsel 02 Pakning
03 Midthengsel 04 Skuff
05 Bunnhengsel 06 Strekkodeetikett

Norsk

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

Åpne døren og ta ut pakningen fra døren.

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Norsk

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Løft forsiktig opp fronten av skuffen og skyv den ut.

• Vi anbefaler at du fjerner dørbeholderne før du fjerner skuffen. Dette er for å hindre skader på dørbeholderne.
• For å sette den inn igjen setter du skuffen inn i rammens skinner og skyver innover.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av hvordan de tas ut

Norsk

Utskiftning av hengsel

For å skifte hengslene må du fjerne dørene først.

FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.
• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.
• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.
• Sørg for at akselen er strammet godt på hengslet.
• Kontroller at hengselet er godt festet til kabinettet.
• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker En flat skrutrekker Pipenøkkel

Tang Unbrakonøkkel

^1/_4 " (5 mm)

^3/_8 " (10 mm)

Norsk

Slik skifter du hengslene

Koble fra vannslangen

⚠️ FORSIKTIG

• Sørg for at vannslangene kobles til med riktige farger. (kun for dispensermodell)
• For å hindre vannlekkasjer må hver vannslange settes helt inn i midten av den gjennomsiktige koblingen. (kun for dispensermodell)
• Kontroller at overflaten på vannslangen er uskadet. (kun for dispensermodell)

Ta av kjøleskapsdørene

1. Når dørene er lukket bruker du en Philips-skrutrekker til å fjerne skruene (x3) fra det øverste dekselet. Dra opp og ta av det øverste dekselet med koblingene.

2. Løsne de to ledningskoblingene på den venstre døren. Posisjonen til koblingene varierer avhengig av modellen.

! FORSIKTIG

• Ikke fjern begge dørene samtidig. Sørg for å fjerne en dør av gangen. Ellers kan en av dørene falle og føre til fysisk skade.
• Sørg for at kjøleskapet er slått av før du kobler fra koblingene.
• Koble fra vannrøret fra koplingen på venstre dør som vist.
• Dette trinnet gjelder ikke for modellene uten AutoFill Pitcher (Fyll vannkanne automatisk) og vanndispenseren.

Norsk

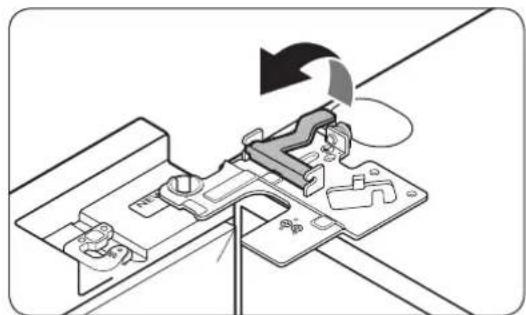

1. Dra klemmen forsiktig oppover i flere trinn. For å hindre skader på fingrene må du ikke plutselig legge mye vekt på klemmen.

2. Dra klemmen opp for å fjerne den.

3. Åpne døren 90 grader. Mens du holder døren drar du opp og tar av topphengselet. Vær forsiktig så du ikke skader de elektriske ledningene när du fjerner hengselet.

4. Dra døren forsiktig oppover vertikalt for å fjerne den. Ikke bruk for mye kraft mot døren. Døren kan falle og føre til fysisk skade.

5. Legg døren ned på et flatt underlag.

6. Gjenta trinn 1-8 for den andre døren, unntatt fra trinn 3. Det er ikke noe vannrør på høyre dør.

- Trinn 2 gjelder ikke for modellene uten Showcase door (Showcase-dør).

Norsk

Ta av fryserdørene

FORSIKTIG

• Sørg for å fjerne kjøleskapsdørene før du fjerner fryserdørene.
• Vær forsiktig når du kobler fra de nederste koblingene.

1. Åpne fryserdøren.

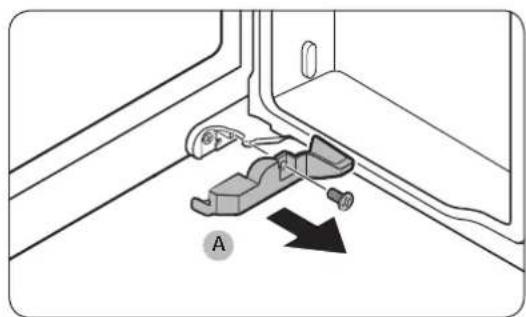

2. Bruk en Phillips skrutrekker til å fjerne skruen som holder dekselet (A).
3. Dette trinnet gjelder bare for høyre fryserdør (Cool Select+ dør).

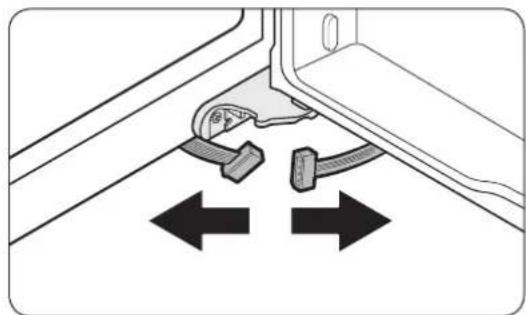

1. Koble fra ledningskoblingene.
2. Dette trinnet gjelder bare for høyre fryserdør (Cool Select+ dør).

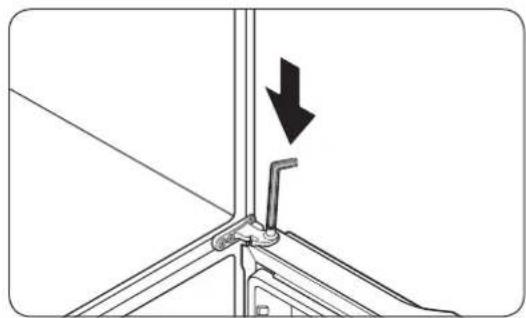

1. Finn hengselsskaftet. Mens du holder døren med en hånd bruker du en flat skrutrekker eller unbrakonøkkel til å presse ned skaftet. Sørg for å holde på døren for å hindre at den faller.

Norsk

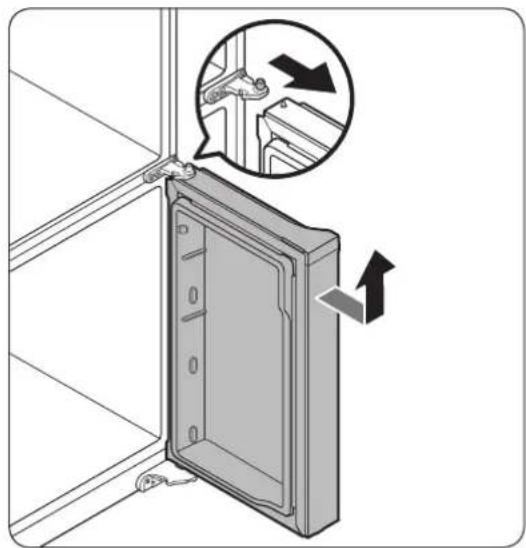

1. For å hindre kontakt med det midterste hengselet vipper du døren litt fremover før du løfter den opp for å fjerne den.

2. Gjenta trinn 1-5 for den andre døren, unntatt trinn 2 og 3.

3. Fjern den ene skruen (3) med en (+) skrutrekker og fjern de to boltene (1, 2) med en 4,95 mm sekskantnøkkel for å ta av det midterste hengselet.

* Når du monterer hengselet igjen, sørg for å gjøre det i følgende rekkefølge for å hindre at hengselet beveger på seg.

: Bolt (1) → Bolt (2) → Skrue (3)

Norsk

Bunnhengsel

4 5

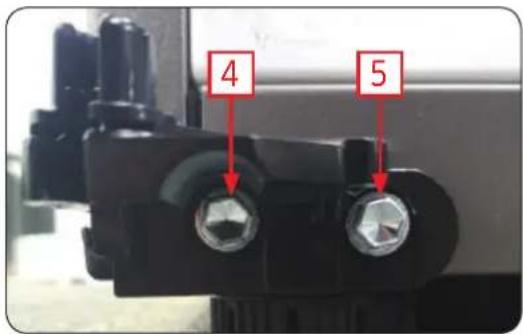

1. Fjern de to boltene (4, 5) med en 10 mm pipenøkkel og ta av bunnhengselet.

* Når du monterer hengselet igjen, sørg for å gjøre det i følgende rekkefølge for å hindre at hengselet beveger på seg: Bolt (4) → Bolt (5).

1. Utfør monteringen i omvendt rekkefølge av demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet.

FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
  • Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.
