NAVODILA ZA UPORABO PMK 550 B1 PARKSIDE

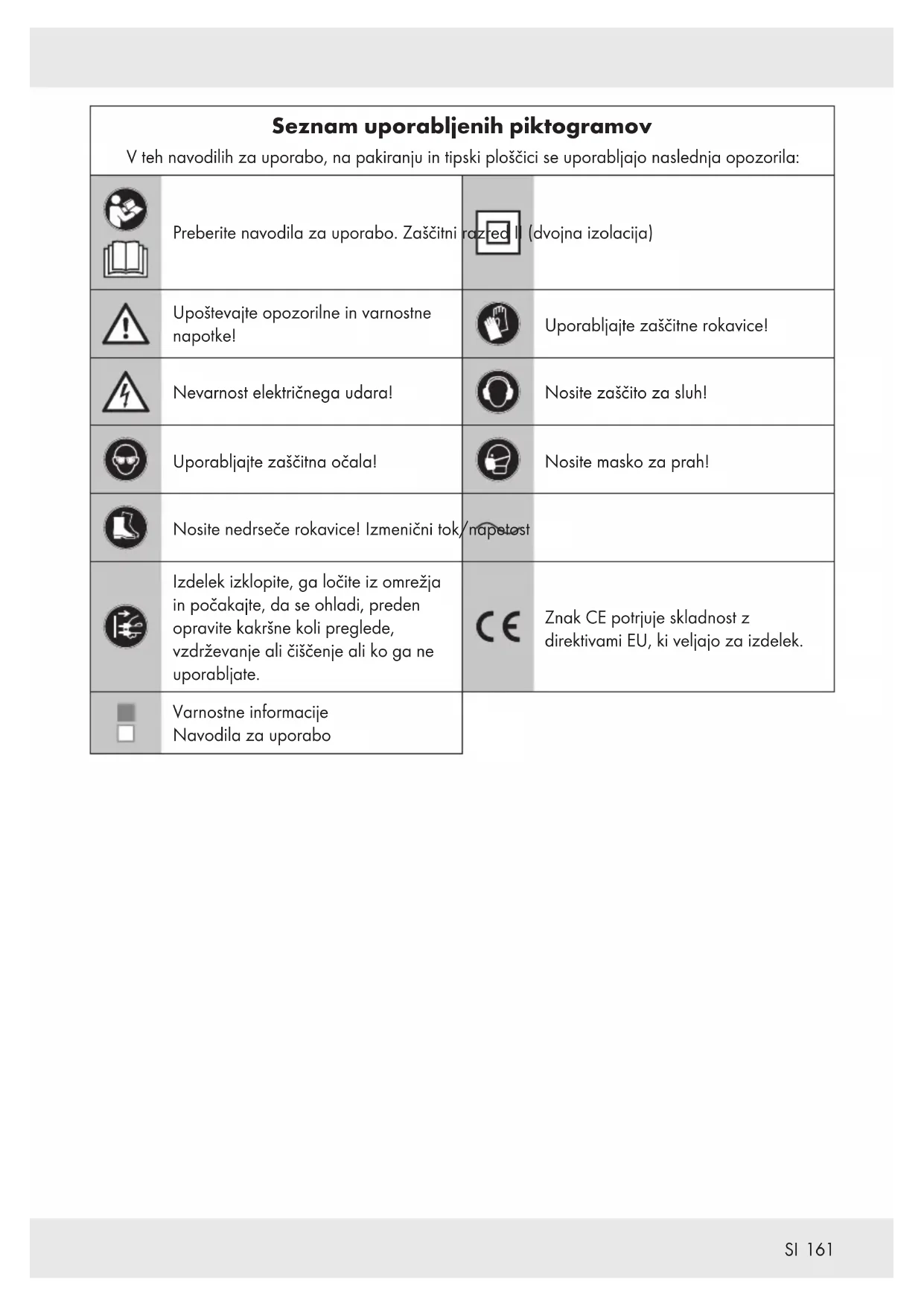

Seznam uporabljenih piktogramov V teh navodilih za uporabo, na pakiranju in tipski ploščici se uporabljajo naslednja opozorila: Preberite navodila za uporabo. Zaščitni razred II (dvojna izolacija) Upoštevajte opozorilne in varnostne napotke! Uporabljajte zaščitne rokavice! Nevarnost električnega udara!

Nosite zaščito za sluh!

Uporabljajte zaščitna očala!

Nosite nedrseče rokavice! Izmenični tok/napetost

Izdelek izklopite, ga ločite iz omrežja in počakajte, da se ohladi, preden opravite kakršne koli preglede, vzdrževanje ali čiščenje ali ko ga ne uporabljate. Znak CE potrjuje skladnost z direktivami EU, ki veljajo za izdelek. Varnostne informacije Navodila za uporabo162

Uvod Čestitamo vam za nakup novega izdelka, ki bo v nadaljevanju tega dokumenta naveden samo kot »izdelek«. Izbrali ste izdelek visoke kakovosti. Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembne informacije o delovanju, varnosti, uporabi in odstranjevanju. Pred uporabo izdelka se seznanite z izdelkom ter vsemi napotki glede delovanja in varnosti. Natančno preberite naslednja navodila za uporabo in napotke glede varnosti. Izdelek uporabljajte samo tako, kot je opisano, in za navedene namene. Ta navodila shranite na varno mesto. Če izdelek predate tretjim osebam, jim morate posredovati tudi vso dokumentacijo. Predvidena uporaba Ta izdelek je primeren za rezanje jeklenih in aluminijastih plošč. Izdelek je odobren samo za uporabo v suhih prostorih. Druge uporabe ali spremembe izdelka se štejejo za nenamenske in lahko povzročijo tveganja, kot so smrt, poškodbe ali škoda. Za škodo, nastalo pri nestrokovni uporabi, proizvajalec ne prevzame jamstva. Izdelek je predviden samo za individualno uporabo. Izdelek ni primeren za komercialne ali druge namene. Upoštevajte vse veljavne lokalne varnostne predpise, standarde in uredbe. Uporaba hrupnih električnih orodij je v skladu z nacionalnimi ali lokalnimi predpisi dovoljena le v določenih obdobjih. Obseg dobave

OPOZORILO! u Izdelki in embalažni materiali niso otroške igrače! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost zaužitja in zadušitve!

Stroj za rezanje 2 Žlebljeni zatiči (1predhodno nameščen)

Najmanjši polmer rezanja notranji = 45

Zaščitni razred II/ (dvojna izolacija) Vrednost emisije hrupa Izmerjena vrednost hrupa, določena v skladu z EN 62841. Z Aocenjena raven hrupa električnega orodja je običajno Nivo zvočnega tlaka L

= 3 dB Skupne vrednosti vibracij (Vsota vektorjev treh smeri), določena v skladu z EN62841: Rezanje pločevine a

Nosite zaščito za sluh! OPOMBA u Navedena skupna vrednost vibracij in deklarirana vrednost emisije hrupa so bili izmerjeni v skladu s standardiziranim preskusnim postopkom in se lahko uporabijo za primerjavo enega električnega orodja z drugim. u Navedena skupna vrednost vibracij in navedena vrednost emisije hrupa se lahko uporabita tudi za predhodno oceno obremenitve.

OPOZORILO! u Vibracije in emisije hrupa med dejansko uporabo električnega orodja lahko odstopajo od referenčnih vrednosti, odvisno od vrste in načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki ga obdelujete. Poskusite čim bolj zmanjšati vpliv tresljajev in hrupa. Primeri ukrepov za zmanjšanje izpostavljenosti tresljajev vključujejo uporabo rokavice med uporabo orodja in omejevanjem delovnega časa. V tem primeru je treba upoštevati vse dele obratovalnega cikla (na primer čas, ko je električno orodje izključeno in čas, v katerem je orodje vklopljeno, vendar deluje brez obremenitve).164

Splošna varnostna navodila Splošni varnostni napotki za električna orodja

OPOZORILO! u Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so priloženi električnemu orodju. Neupoštevanje navodil lahko povzroči električni udar, požar in hude telesne poškodbe. Varnostni napotki in opozorila shranite za kasnejšo uporabo. Izraz »električno orodje«, ki se uporablja v varnostnih napotkih, se nanaša na električno orodje na električni pogon (z napajalnim kablom) in električno orodje s polnilno baterijo (brez napajalnega kabla). Varnost na delovnem mestu Delovno območje mora biti čisto in dobro osvetljeno. Nered ali slabo osvetljeno delovno mesto lahko povzročita nesreče. Ne delajte z električnim orodjem v potencialno eksplozivnem okolju, kjer so prisotne vnetljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vžgejo prah ali hlape. Med uporabo električnega orodja morajo otroci in druge osebe biti izven dosega. Z odvračanjem lahko izgubite nadzor nad električnim orodjem. Električna varnost Vtič električnega orodja se mora prilegati v vtičnico. Vtiča ne smete v nobenem primeru spremeniti. Ne uporabljajte vtikača skupaj z električno ozemljenimi električnimi orodji. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, grelniki, peči in hladilniki. Če je vaše telo ozemljeno, je prisotno povečano tveganje električnega udara. Električna orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara. Priključnega kabla ne uporabljajte za druge namene, za prenos električnega orodja, obešanje ali vlečenje vtiča iz vtičnice. Priključni kabel držite izven dosega vročine, olja, ostrih robov ali gibljivih delov. Poškodovani ali zavozlani priključni kabel zvišuje tveganje električnega udara. Če z električnim orodjem delate na prostem, uporabljajte samo podaljške, primerne za uporabo na prostem. Uporaba podaljška, primernega za zunanjo uporabo, zmanjšuje tveganje električnega udara. Če je delovanje električnega orodja v vlažnem okolju neizogibno, uporabite odklopnik diferenčnega toka. Uporaba odklopnika diferenčnega toka zmanjša tveganje električnega udara.165

Varnost oseb Pri delu z električnim orodjem bodite vedno pozorni, pazite, kaj počnete in uporabite razum. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek neprevidnosti pri uporabi električnega orodja lahko povzroči resne poškodbe. Nosite osebno zaščitno opremo in vedno uporabljajte zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade ali zaščite za sluh, ki ustreza vrsti in uporabi električnega orodja, zmanjšuje tveganje za poškodbe. Izogibajte se nenamernim zagonom. Prepričajte se, da je električno orodje izključeno, preden ga povežete z napajanjem in/ali vstavite polnilno baterijo, ter preden ga dvignete ali nosite. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje povežete z napajanjem, ko je že vključena, lahko to privede do nesreče. Pred vklopom električnega orodja odstranite orodja za nastavitev ali ključe. Orodje ali ključ, ki se nahaja v vrtljivem delu električnega orodja, lahko povzroči poškodbe. Izogibajte se nenormalni drži. Poskrbite za varno stabilnost in vedno ohranite ravnotežje. To vam omogoča, da v nepričakovanih okoliščinah bolje nadzirate električno orodje. Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila držite izven dosega gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v gibljive dele. Če je možna namestitev naprave za sesanje prahu in zbiranje prahu, jih je treba priključiti in pravilno uporabljati. Uporaba naprave za sesanje prahu lahko zmanjša tveganja zaradi prahu. Ne postanite preveč samozavestni in ne prekoračite varnostnih pravil za električna orodja, tudi če ste na podlagi pogoste uporabe že seznanjeni z električnim orodjem. Neprevidna uporaba lahko povzroči hude poškodbe v delcu sekunde. Uporaba in ravnanje z električnim orodjem Električnega orodja ne preobremenite. Uporabite ustrezno električno orodje za svoje opravilo. Z ustreznim električnim orodjem delate bolje in varnejše v navedenem razponu zmogljivosti. Ne uporabljajte električnega orodja, če je stikalo pokvarjeno. Električno orodje, ki ga ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti. Napravo odklopite iz vtičnice in/ali odstranite polnilno baterijo, preden izvajate nastavitve na delih vsadnega orodja, zamenjate dodatno opremo ali električno orodje odložite. Ta varnostni ukrep preprečuje nenameren zagon električnega orodja. Shranite električno orodje izven dosega otrok. Električnega orodja ne smejo uporabljati osebe, ki je ne poznajo ali niso prebrale teh navodil. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.166

Električna in vsadna orodja pazljivo vzdržujte. Preverite, ali gibljivi deli delujejo brezhibno in se ne zatikajo, preglejte, ali so deli zlomljeni ali poškodovani do te mere, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja morate poškodovane dele popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nesreče. Orodja za rezanje ohranjajte čista in ostra. Temeljito vzdrževana orodja za rezanje z ostrimi rezili se redkeje zatikajo in jih je lažje upravljati. Uporabljajte električna orodja, dodatno opremo, vsadna orodja ipd., v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvesti. Uporaba električnih orodij za druge, kot predvidene namene, lahko privede do nevarnih situacij. Ročaji in oprijemne površine naj bodo suhi, čisti in brez olja in masti. Drseči ročaji in prijemalne površine ne omogočajo varnega upravljanja in nadzora električnega orodja v nepredvidenih situacijah. Servis Električno orodje lahko popravlja samo kvalificirano osebje in samo z originalnimi nadomestnimi deli. S tem zagotovite ohranjanje varnosti električnega orodja. Varnostni napotki za stroj za rezanje Orodje držite s čvrstim oprijemom. Pravilno pritrdite obdelovanec. Roke držite stran od vrtečih se delov. Robovi in odrezki obdelovanca so ostri. Nosite zaščitne rokavice. Priporočljivo je tudi, da nosite čevlje z debelim podplatom, da preprečite poškodbe. Orodja ne postavljajte na odrezke obdelovanca. V nasprotnem primeru lahko pride do poškodbe orodja in okvare. Orodja ne pustite delovati brez nadzora. Orodje uporabljajte samo v ročnem položaju. Vedno se prepričajte, da bo vaša drža varna. Pri uporabi orodja na visokih delovnih mestih pazite, da pod njim nihče ne stoji. Izogibajte se dotikanju žlebljenega zatiča, matrice ali obdelovanca takoj po obdelavi, ker so deli še vedno zelo vroči in lahko povzročijo opekline kože. Izogibajte se rezanju električnih kablov. To lahko povzroči resne nesreče zaradi električnega udara. Originalni dodatki/dodatne naprave Uporabljajte samo dodatke in dodatne naprave, ki so navedeni v navodilih za uporabo ali katerih namestitev je združljiva z napravo.167

Zmanjšanje tresljajev in hrupa Omejite čas uporabe, uporabite načine delovanja z manj tresljaji in hrupa in uporabljajte osebno zaščitno opremo za zmanjšanje vpliva tresljajev in hrupa. Naslednji ukrepi pomagajo ublažiti tveganja zaradi tresljajev in hrupa: Izdelek uporabite le v skladu s predvideno namensko uporabo in kot je opisano v teh navodilih. Prepričajte se, da je izdelek brezhiben in dobro vzdrževan. Uporabite ustrezna vsadna orodja za ta izdelek in se prepričajte, da so brezhibna. Varno držite izdelek za ročaje/držalne površine. Izdelek vzdržujte v skladu z navodili in zagotovite ustrezno mazanje (če je primerno). Načrtujte svoj potek dela tako, da je uporaba izdelkov z visokimi tresljaji razporejena v daljšem časovnem obdobju. Obnašanje v nujnem primeru Seznanite se z uporabo tega izdelka na osnovi teh navodil za uporabo. Zapomnite si varnostne napotke in jih obvezno upoštevajte. To pomaga pri preprečevanju tveganj in nevarnosti. Pri uporabi tega izdelka bodite vedno pazljivi, tako da lahko zgodaj prepoznate nevarnosti in se lahko ustrezno odzovete. S hitrim posredovanjem se lahko izognete resnim poškodbam in premoženjski škodi. Izklopite izdelek pri okvari delovanja in ga izvlecite iz omrežja. Napravo mora pregledati ter po potrebi popraviti kvalificiran strokovnjak, preden jo ponovno začnete uporabljati. Ostala tveganja Tudi če izdelek upravljate pravilno, obstaja potencialno tveganje za telesne poškodbe in materialno škodo. V povezavi z zasnovo in izvedbo tega izdelka se lahko pojavijo naslednje nevarnosti, vključno z, vendar ne omejeno na: Škodljive posledice za zdravje, ki se pojavijo zaradi emisij tresljajev, če izdelek uporabljate dalj časa, če izdelek nepravilno upravljate ali vzdržujete. Poškodbe oseb ali stvarno škodo zaradi okvarjenih rezalnih orodij ali nenadnega udarca zakritega predmeta med uporabo. Nevarnost telesnih poškodb in premoženjske škode, ki jo povzročijo leteči predmeti. OPOMBA u Ta izdelek med delovanjem ustvarja elektromagnetno polje! V določenih okoliščinah lahko to polje vpliva na aktivne ali pasivne medicinske vsadke! Da bi zmanjšali nevarnost za resne ali smrtne poškodbe, osebam z medicinskimi vsadki priporočamo, da se pred upravljanjem izdelka posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka!168

Mazanje Nanesite komercialno dostopno strojno olje na linijo reza, da podaljšate življenjsko dobo žlebljenega zatiča [9] in matrice[6]. To je še posebej pomembno pri rezanju aluminija. Postopek rezanja

nežnim pritiskom. Izrezki Za notranje izreze je potrebna luknja, večja od 22,5mm za vstavljanje držala matrice [5] Čiščenje in vzdrževanje

Izdelek izklopite, ga ločite iz električnega omrežja in počakajte, da se ohladi, preden opravite kakršne koli preglede, vzdrževanje ali čiščenje! Čiščenje V notranjost izdelka ne sme priti tekočina. Izdelek ohranjajte vedno čist, suh in brez olja ali masti. Odstranite prah po vsaki uporabi in pred shranjevanjem. Redno pravilno čiščenje zagotavlja varno uporabo in podaljša življenjsko dobo izdelka. Očistite izdelek z vlažno krpo. Za težko dostopna mesta uporabite mehko krtačo. OPOMBA u Za čiščenje izdelka ne uporabljajte kemičnih, alkalnih, abrazivnih ali drugih agresivnih sredstev za čiščenje ali dezinfekcijo, ker lahko poškodujejo površine.170

Vzdrževanje Preverite izdelek in dele dodatne opreme za obrabo in poškodbe pred in po vsaki uporabi. Po potrebi jih zamenjajte z novimi, kot je opisano v teh navodilih za uporabo. Pri tem upoštevajte tehnične zahteve (glejte »Tehnični podatki«). Grafitne ščetke je treba odstraniti in redno preverjati. Ko so obrabljene do meje, jih je treba zamenjati. Grafitne ščetke naj bodo vedno čiste, da lahko prosto drsijo v držalih. Obe grafitni ščetki je treba zamenjati hkrati. Uporabljajte samo enake grafitne ščetke. Z izvijačem odvijte pokrovčke držala ščetk []. Odstranite obrabljene grafitne ščetke, vstavite nove in nato ponovno privijte pokrovčke držala ščetk.

OPOZORILO! u Če je treba priključni kabel zamenjati, lahko to stori le proizvajalec ali njegov zastopnik, da se izognete nevarnostim. Popravila V notranjosti tega izdelka ni delov, ki bi jih lahko popravil uporabnik. Obrnite se na usposobljenega tehnika, da pregleda in popravi izdelek. Shranjevanje Izdelek očistite (glejte »Čiščenje«). Izdelek in njegovo dodatno opremo shranjujte v temnem, suhem, hladnem, dobro prezračevanem prostoru. Izdelek hranite v prostoru, nedostopnem mestu za otroke. Prevoz Zaščitite izdelek pred udarci in močnimi vibracijami, ki se še zlasti pojavijo med prevozom v vozilih. Izdelek zavarujte pred drsenjem in prevrnitvijo.171

Odstranjevanj Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov. Upoštevajte oznake embalažnih materialov za ločevanje odpadkov, ki so označene s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: umetne mas / 20–22: papir in karton / 80–98: vezni materiali. Izdelek: Izdelek z dodatki in embalažni materiali so primerni za recikliranje. Zanje veljajo določila proizvajalčeve razširjene odgovornosti. Za boljše ravnanje z odpadki jih odlagajte ločeno, upoštevajoč prikazane informacije orazvrščanju. Logotip Triman velja samo za Francijo. O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi. Ko je vaš izdelek dotrajan, ga zaradi varovanja okolja ne odvrzite med gospodinjske odpadke, temveč ga oddajte na ustreznem zbirališču tovrstnih odpadkov. O zbirnih mestih in njihovih delovnih časih se lahko pozanimate pri svoji pristojni občinski upravi.172

Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih

na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo

o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki

so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za

Postopek pri uveljavljanju garancije Za zagotovitev hitre obdelave vašega zahtevka vas prosimo, da sledite naslednjim napotkom: Prosimo, da pripravite originalni račun in številko izdelka (IAN 409144_2207) kot dokazilo o nakupu. Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani navodil za uporabo (spodaj levo) ali na nalepki na hrbtni ali spodnji strani izdelka. Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e‑pošte. Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in na kratko navedite, za kakšno pomanjkljivost gre in kdaj je nastala. Servis Servis Slovenija Tel.: 00386 (0) 80 70 60 E‑Mail: [e-mail]174
