BEDIENUNGSANLEITUNG PMK 550 B1 PARKSIDE

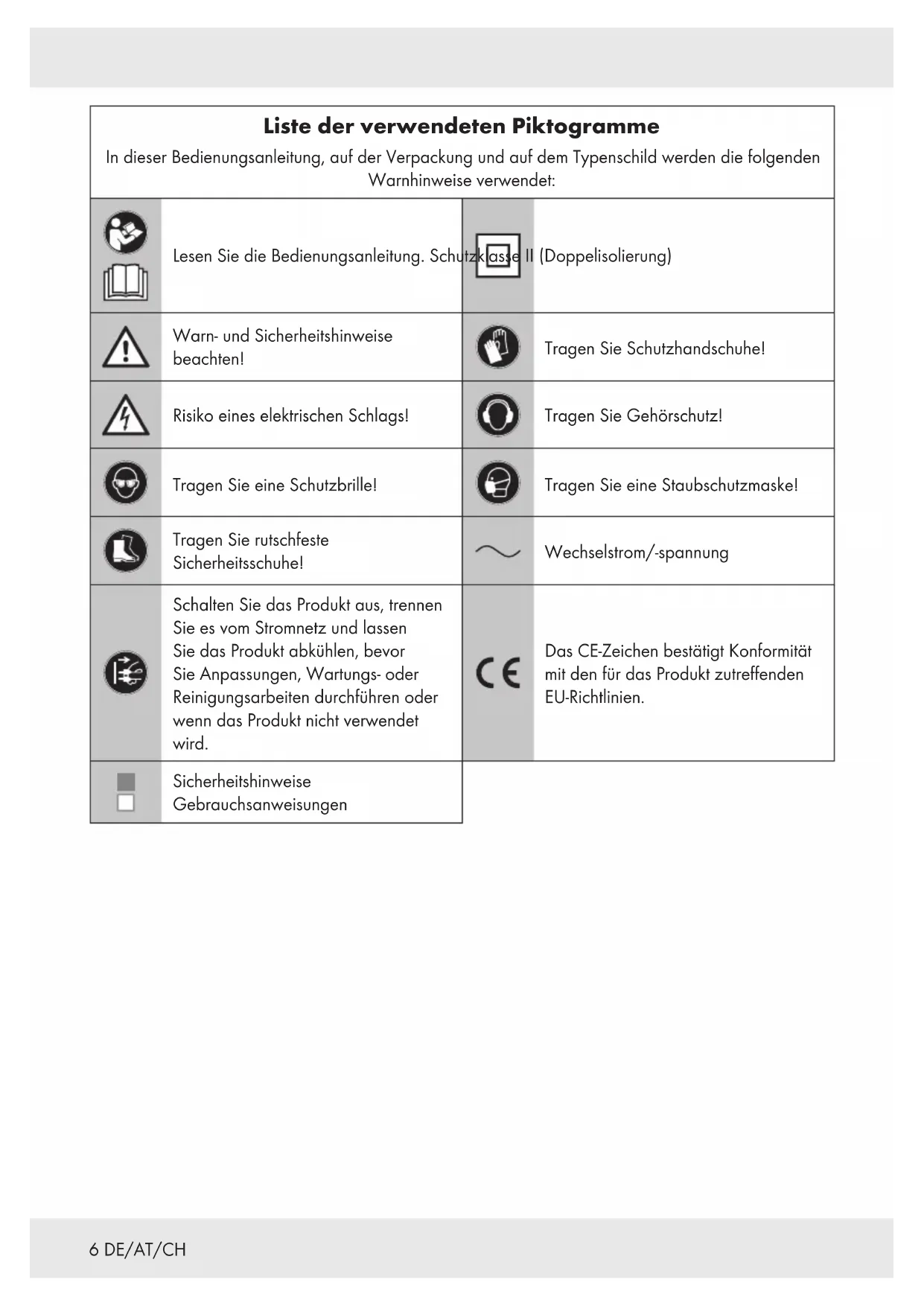

95DE/AT/CH Liste der verwendeten Piktogramme .............................. Seite 6 Einleitung .............................................................. Seite 7 Bestimmungsgemäße Verwendung ........................................... Seite 7 Lieferumfang............................................................. Seite 7 Liste der Teile ............................................................ Seite 7 Technische Daten ......................................................... Seite 8 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge............................. Seite 9 Sicherheitshinweise für Knabber ............................................. Seite 11 Originalzubehör/-zusatzgeräte .............................................. Seite 11 Vibrations- und Geräuschminderung .......................................... Seite 12 Verhalten im Notfall ....................................................... Seite 12 Restrisiken............................................................... Seite 12 Erstverwendung ...................................................... Seite 13 Matrizenhalterposition ändern............................................... Seite 13 Zulässige Materialstärke ................................................... Seite 13 Montage/Demontage von Kerbstift und Matrizenhalte............................ Seite 13 Betrieb ................................................................. Seite 14 Einschalten/Ausschalten ................................................... Seite 14 Schmierung ............................................................. Seite 14 Schneidvorgang.......................................................... Seite 14 Ausschnitte .............................................................. Seite 14 Reinigung und Wartung ............................................. Seite 14 Reinigung ............................................................... Seite 14 Wartung................................................................ Seite 15 Reparatur ............................................................... Seite 15 Lagerung .............................................................. Seite 15 Transport ............................................................... Seite 15 Entsorgung ............................................................ Seite 16 Garantie ............................................................... Seite 17 Abwicklung im Garantiefall ................................................. Seite 17 Service ................................................................. Seite 17 EG-Konformitätserklärung .......................................... Seite 18 V 1.06 DE/AT/CH Liste der verwendeten Piktogramme In dieser Bedienungsanleitung, auf der Verpackung und auf dem Typenschild werden die folgenden Warnhinweise verwendet: Lesen Sie die Bedienungsanleitung. Schutzklasse II (Doppelisolierung) Warn- und Sicherheitshinweise beachten! Tragen Sie Schutzhandschuhe! Risiko eines elektrischen Schlags!

Tragen Sie Gehörschutz!

Tragen Sie eine Schutzbrille!

Tragen Sie eine Staubschutzmaske!

Tragen Sie rutschfeste Sicherheitsschuhe! Wechselstrom/-spannung

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen, Wartungs- oder Reinigungsarbeiten durchführen oder wenn das Produkt nicht verwendet wird. Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Sicherheitshinweise Gebrauchsanweisungen7DE/AT/CH KNABBER Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts, im Folgenden nur „Produkt“ genannt. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist fester Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zu Bedienung, Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor dem Aufbau und der Verwendung des Produkts mit dem Produkt und allen Bedien- und Sicherheitshinweisen vertraut. Lesen Sie dazu aufmerksam die folgenden Bedien- und Sicherheitshinweise. Verwenden Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Heben Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte unbedingt mit aus. Bestimmungsgemäße Verwendung Dieses Produkt eignet sich zum Schneiden von Stahlblech und Aluminiumblech. Das Produkt ist ausschließlich für den Gebrauch in trockenen Räumen zugelassen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist ausschließlich für den privaten Gebrauch bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz oder für ähnliche Einsatzbereiche bestimmt. Beachten Sie alle anwendbaren lokalen Sicherheitsvorschriften, Normen und Verordnungen. Die Verwendung von lärmenden Elektrowerkzeugen kann gemäß nationalen oder lokalen Vorschriften nur zu bestimmten Zeiten erlaubt sein. Lieferumfang

WARNUNG! u Das Produkt und die Verpackungs- materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1 Knabber 2 Kerbstifte (1 vormontiert) 2 Sechskantschlüssel 1 Bedienungsanleitung Liste der Teile Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. [1] Ein-/Aus-Schalter [2] Innensechskantschraube [3] Meßnut 1,6 mm [4] Meßnut 1,2 mm [5] Matrizenhalter [6] Matrize [7] Sechskantschlüssel [8] Innensechskantschraube [9] Kerbstift [] Sechskantschlüssel [] Werkzeughalter [] Bürstenhalterkappen8 DE/AT/CH Technische Daten Knabber PMK 550 B1 Modellnummer HG09160 (mit VDE-Stecker) HG09160-BS (mit BS-Stecker) Bemessungs- spannung 230 V∼ 50 Hz (Wechselstrom) Bemessungs- aufnahme 550 W Leerlaufhubzahl 2200 min

Max. Schnittleistung/Materialstärke Aluminium 2,5 mm (200 N/mm

Min. Schnittradius innen = 45 mm außen = 50 mm Schneidspurbreite 5 mm Schutzklasse II / (Doppelisolierung) Geräuschemissionswert Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise Schalldruckpegel L

= 93 dB Unsicherheit K

= 3 dB Schallleistungspegel L

= 104 dB Unsicherheit K

= 3 dB Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841: Schneiden von Blechen a

Unsicherheit K = 1,5 m/s

Tragen Sie Gehörschutz! HINWEIS u Die angegebenen Schwingungs- gesamt werte und die angegebenen Geräusch emissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. u Die angegebenen Schwingungs gesamt- werte und die angegebenen Geräusch- emissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG! u Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).9DE/AT/CH Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! u Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.10 DE/AT/CH Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Verwendung und Behandlung des Elektrowerkzeugs Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.11DE/AT/CH Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für Knabber Halten Sie das Werkzeug mit festem Griff. Sichern Sie das Werkstück einwandfrei. Halten Sie die Hände von rotierenden Teilen fern. Die Kanten und Späne des Werkstücks sind scharf. Tragen Sie Handschuhe. Zur Verhütung von Verletzungen ist es auch empfehlenswert, dick besohlte Schuhe zu tragen. Legen Sie das Werkzeug nicht auf die Späne des Werkstücks. Anderenfalls kann es zu Beschädigung und Funktionsstörungen des Werkzeugs kommen. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur mit Handhaltung. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten. Vermeiden Sie eine Berührung des Kerbstifts, der Matrize oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können. Vermeiden Sie das Durchtrennen von elektrischen Kabeln. Dies kann zu schweren Unfällen durch elektrischen Schlag führen. Originalzubehör/- zusatzgeräte Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.12 DE/AT/CH Vibrations- und Geräuschminderung Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren. Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern: Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben. Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist. Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind. Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest. Warten Sie das Produkt entsprechend den An- weisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar). Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist. Verhalten im Notfall Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden. Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden. Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es vom Netz. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen. Restrisiken Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten: Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird. Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs. Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte. HINWEIS u Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!13DE/AT/CH Erstverwendung

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen! Matrizenhalterposition ändern Abb. A Die Matrizenposition ist um 360° verstellbar. 4 Arbeitspositionen sind vorgegeben. Die Arbeitspositionen lassen sich wie folgt einstellen:

1. Lösen Sie die Innensechskantschraube [2] mit

dem Sechskantschlüssel [7].

2. Drehen Sie den Matrizenhalter [5] in die

gewünschte Arbeitsposition, so dass die jeweilige Bohrung im Matrizenhalter [5] zur Innensechskantschraube [2] zeigt.

3. Drehen Sie die Innensechskantschraube [2]

mit dem Sechskantschlüssel [7] wieder fest.

4. Überprüfen Sie durch leichtes drehen des

Matrizenhalters [5], ob dieser in seiner richtigen Position gehalten wird. Zulässige Materialstärke Die maximale Schnittkapazität ist abhängig von der Materialgüte und -festigkeit. Die Meßnuten [3] [4] am Matrizenhalter [5] dienen als Dickenlehre für die zulässige Schneiddicke. Schneiden Sie niemals größere als in den Technischen Daten angegebene Materialstärken. Montage/Demontage von Kerbstift und Matrizenhalte Abb. B+C Demontage von Kerbstift und Matrizenhalter

1. Lösen Sie die Innensechskantschraube [2] mit

dem Sechskantschlüssel [7].

2. Ziehen Sie den Matrizenhalter [5] vom Gerät

3. Lösen Sie die Innensechskantschraube [8]

mit dem Sechskantschlüssel [], um den Kerbstift [9] anschließend aus dem Werkzeughalter [] zu entnehmen. Montage von Kerbstift und Matrizenhalter

1. Setzen Sie den neuen Kerbstift [9]

in den Werkzeughalter [] ein, so dass die Bohrung im Kerbstift [9] zur Innensechskantschraube [8] zeigt.

2. Ziehen Sie die Innensechskantschraube [8]

fest, um den Kerbstift [9] zu befestigen.

3. Führen und setzen Sie den Matrizenhalter [5]

wieder über den Werkzeughalter [] in das Gerät ein.

4. Drehen Sie den Matrizenhalter [5] in die

gewünschte Arbeitsposition, so dass die jeweilige Bohrung im Matrizenhalter [5] zur Innensechskantschraube [2] zeigt.

5. Drehen Sie die Innensechskantschraube [2]

mit dem Sechskantschlüssel [7] wieder fest.

6. Prüfen Sie durch leichtes Drehen des

Matrizenhalters [5], ob dieser in seiner richtigen Position gehalten wird.14 DE/AT/CH Betrieb Einschalten/Ausschalten Produkt einschalten Drücken Sie den Ein-/Aus-Schalter [1] in die Position I. Produkt ausschalten Drücken Sie den Ein-/Aus-Schalter [1] in die Position 0. Schmierung Tragen Sie handelsübliches Maschinenöl auf die Schnittlinie auf, um die Standzeit von Kerbstift [9] und Matrize [6] zu verlängern. Dies ist besonders wichtig beim Schneiden von Aluminium. Schneidvorgang

1. Halten Sie das Produkt während des

Bearbeitungsvorgangs im rechten Winkel (90°) zum Werkstück.

2. Bewegen Sie das Gerät mit sanften Druck in

Schneidrichtung. Ausschnitte Bei Innenausschnitten wird eine Bohrung größer als 22,5 mm zum Einsetzen des Matrizenhalters [5] benötigt Reinigung und Wartung

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen! Reinigung Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen. Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung. Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts. Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste. HINWEIS u Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.15DE/AT/CH Wartung Überprüfen Sie das Produkt und Zubehörteile vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus. Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“). Die Kohlebürsten müssen regelmäßig entfernt und überprüft werden. Wenn sie bis zur Verschleißgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. Drehen Sie die Bürstenhalterkappen [] mit einem Schraubendreher heraus. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein.

WARNUNG! u Wenn die Anschlussleitung ersetzt werden muss, darf dies nur durch den Hersteller oder seinen Vertreter geschehen, um Sicherheitsgefährdungen zu vermeiden. Reparatur Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen. Lagerung Reinigen Sie das Produkt (siehe „Reinigung“). Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreiem und gut belüftetem Ort. Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort. Transport Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten. Sichern Sie das Produkt gegen Verrutschen und Kippen.16 DE/AT/CH Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe. Produkt: Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Gerät entsorgen Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.17DE/AT/CH Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt. Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist. Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden. Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile. Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde. Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produktteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anspruchs zu gewährleisten, beachten Sie die folgenden Hinweise: Halten Sie den Originalkaufbeleg und die Artikelnummer (IAN 409144_2207) als Nachweis für den Kauf bereit. Sie finden die Artikelnummer auf dem Typenschild, einer Gravur auf dem Produkt, der Startseite der Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, wenden Sie sich zunächst telefonisch oder per E-Mail an die unten aufgeführte Serviceabteilung. Sobald das Produkt als defekt erfasst wurde, können Sie es kostenlos an die Ihnen mitgeteilte Service-Anschrift zurücksenden. Stellen Sie sicher, dass Sie den Originalkaufbeleg (Kassenbon) sowie eine kurze, schriftliche Beschreibung beilegen, in der die Einzelheiten des Defekts und der Zeitpunkt des Auftretens dargelegt sind. Service Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] E-Mail: [e-mail] Service Schweiz Tel.: [phone] E-Mail: [e-mail]18 DE/AT/CH EG-Konformitätserklärung19GB/IE/NI List of pictograms used ............................................. Page 20 Introduction .......................................................... Page 21 Intended use............................................................ Page 21 Scope of delivery........................................................ Page 21 Parts list ............................................................... Page 21 Technical data .......................................................... Page 22 General safety instructions......................................... Page 23 General power tool safety warnings ......................................... Page 23 Safety instructions for nibblers .............................................. Page 25 Original accessories/auxiliary equipment..................................... Page 25 Vibration and noise reduction .............................................. Page 26 Behaviour in emergency situations........................................... Page 26 Residual risks ........................................................... Page 26 First use ............................................................... Page 27 Changing die holder position............................................... Page 27 Permissible material thickness............................................... Page 27 Fitting and removing grooved pin and die holder ............................... Page 27 Operation............................................................. Page 28 Switching on/off ........................................................ Page 28 Lubrication ............................................................. Page 28 Cutting process ......................................................... Page 28 Cut-outs ............................................................... Page 28 Cleaning and maintenance ......................................... Page 28 Cleaning............................................................... Page 28 Maintenance ........................................................... Page 29 Repair................................................................. Page 29 Storage ............................................................... Page 29 Transportation .......................................................... Page 29 Disposal............................................................... Page 30 Warranty ............................................................. Page 30 Warranty claim procedure................................................. Page 31 Service ................................................................ Page 31 EC declaration of conformity....................................... Page 3220 GB/IE/NI List of pictograms used The following warnings are used in this user manual, on the packaging and on the rating label: Read the user manual. Protection class II (double insulation) Follow the warnings and safety notes! Wear protective gloves! Risk of electric shock!
