Produkttyp	Akku-Nibbler
Marke	Parkside
Modell	PMKA 20 Li A1
Nennspannung	20 V (Gleichstrom)
Leerlaufdrehzahl	1400 min⁻¹
Max. Schnittleistung (Aluminium)	2,5 mm (200 N/mm²)
Max. Schnittleistung (Stahl)	1,6 mm (400 N/mm²), 1,2 mm (600 N/mm²), 0,8 mm (800 N/mm²)
Min. Schnittradius	Innen: 40 mm, Außen: 50 mm
Schnittbreite	5 mm
Akkutyp	Lithium-Ionen (Modell PAP 20 A3, nicht enthalten)
Kompatibles Ladegerät	PLG 20 A3 (nicht enthalten)
Schalldruckpegel	71,2 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel	82,2 dB(A) (Unsicherheit 3 dB)
Vibration (Blechschnitt)	3,8 m/s² (Unsicherheit 1,5 m/s²)
Garantie	3 Jahre
Lieferumfang	1 Nibbler, 2 Rändelbolzen, 2 Innensechskantschlüssel, 1 Bedienungsanleitung
Bestimmungsgemäße Verwendung	Schneiden von Stahl- und Aluminiumblechen, private Nutzung in trockenen Räumen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Ein-/Ausschalter, Schutz gegen unbeabsichtigtes Starten

Häufig gestellte Fragen - PMKA 20Li A1 PARKSIDE

Wie lade ich den Akku des Nibblers Parkside PMKA 20Li A1 auf?

Setzen Sie den Akku in das Schnellladegerät (PLG 20 A3) und schließen Sie das Ladegerät an eine Steckdose an. Die rote LED zeigt den Ladevorgang an, die grüne LED signalisiert, dass der Akku bereit ist. Laden Sie nicht außerhalb des Temperaturbereichs von 10 °C bis 40 °C.

Welche maximale Blechdicke kann der Nibbler schneiden?

Die Schnittleistung hängt vom Material ab: bis zu 2,5 mm für Aluminium (200 N/mm²) und bis zu 1,6 mm für Stahl (400 N/mm²). Verwenden Sie die Messrillen am Matrizenhalter, um die Dicke zu überprüfen.

Wie stelle ich die Position des Matrizenhalters ein?

Lösen Sie die Innensechskantschraube mit dem Innensechskantschlüssel, drehen Sie den Matrizenhalter in die gewünschte Position (4 Positionen um 90°), und ziehen Sie die Schraube wieder fest. Überprüfen Sie, ob der Matrizenhalter sicher gehalten wird.

Wie ersetze ich den Rändelbolzen?

Entfernen Sie den Matrizenhalter, indem Sie die Innensechskantschraube lösen. Lösen Sie die Schraube, die den Rändelbolzen fixiert, ersetzen Sie ihn durch einen neuen, und montieren Sie den Matrizenhalter wieder, indem Sie die Schrauben festziehen.

Wie lange dauert das Laden des Akkus?

Mit dem Ladegerät PLG 20 A3 beträgt die Ladezeit ca. 60 Minuten für einen 4-Ah-Akku. Die Zeiten variieren je nach Ladegerätmodell und Akkukapazität.

Wird der Nibbler Parkside mit einem Akku und Ladegerät geliefert?

Nein, der Akku (PAP 20 A3) und das Ladegerät (PLG 20 A3) sind nicht im Lieferumfang enthalten. Sie müssen separat erworben werden.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie Handschuhe, eine Schutzbrille und einen Gehörschutz. Halten Sie das Werkzeug fest, sichern Sie das Werkstück, und vermeiden Sie das Schneiden von Stromkabeln. Berühren Sie nach dem Gebrauch nicht den heißen Rändelbolzen.

Wie pflege ich den Nibbler Parkside?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie kein Benzin oder Lösungsmittel. Schmieren Sie die Schnittlinie mit Maschinenöl, um die Lebensdauer des Rändelbolzens und der Matrize zu verlängern.

Welche Garantie hat der Nibbler Parkside PMKA 20Li A1?

Die Garantie beträgt 3 Jahre ab Kaufdatum und deckt Material- und Herstellungsfehler ab. Bewahren Sie den Kassenbon als Nachweis auf.

Wo finde ich Ersatzteile und Kundendienst?

Für Ersatzteile kontaktieren Sie den Kundendienst unter 0800 919270 (Frankreich) oder 070 270 171 (Belgien). Artikelnummer (IAN): 359201_2110.

BEDIENUNGSANLEITUNG PMKA 20Li A1 PARKSIDE

Originalbetriebsanleitung

NL BE

ACCU-KNABBELSCHAAR 20 V

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR

DE/AT/CH Originalbetriebsanleitung Seite 15

Alle Parkside Geräte und die Ladegeräte PLG 20 A1/A4/C1/A2/C2/A3/C3/PDSLG 20 A1 der X20 V Team Serie sind mit dem Akku-Pack PAP 20 A1/A2/A3/B1/B3/PAPS 204 A1/PAPS 208 A1 kompatibel.

Kompernass Handels GmbH warranty

Dear Customer,

Bestimmungsgemäßer Gebrauch 16

Ausstattung 16

Lieferumfang....16

Technische Daten 16

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 17

1. Arbeitsplatzsicherheit 17

2. Elektrische Sicherheit ....

3. Sicherheit von Personen 18

4. Verwendung und Behandlung des Elektrowerkzeugs 19

5. Verwendung und Behandlung des Akkuwerkzeugs 19

6. Service 20

Sicherheitshinweise für Knabber 20

Originalzubehör/-zusatzgeräte 20

Sicherheitshinweise für Ladegeräte 21

Vor der Inbetriebnahme 21

Akku-Pack laden (siehe Abb. D) 21

Akku-Pack ins Gerät einsetzen/entnehmen 22

Akkuzustand prüfen 22

Änderung der Matrizenhalterposition (siehe Abb. A) 22

Zulässige Materialstärke 22

Montage und Demontage von Kerbstift und Matrizenhalter (siehe Abb. B + C)....23

Inbetriebnahme 23

Einschalten/Ausschalten 23

Schmierung 23

Scheidvorgang 23

Ausschnitte 23

Wartung und Reinigung 24

Garantie der Kompernaß Handels GmbH....24

Service 26

Importeur 26

Entsorgung 26

Original-Konformitätserklärung 27

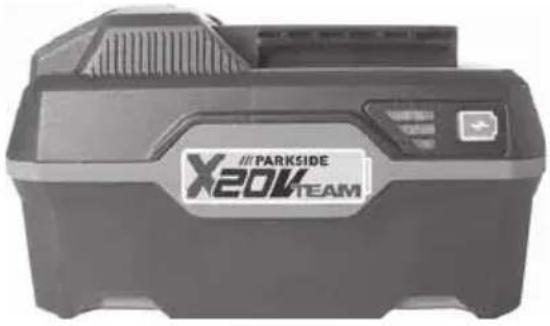

Ersatz-Akku-Bestellung 28

Telefonische Bestellung 28

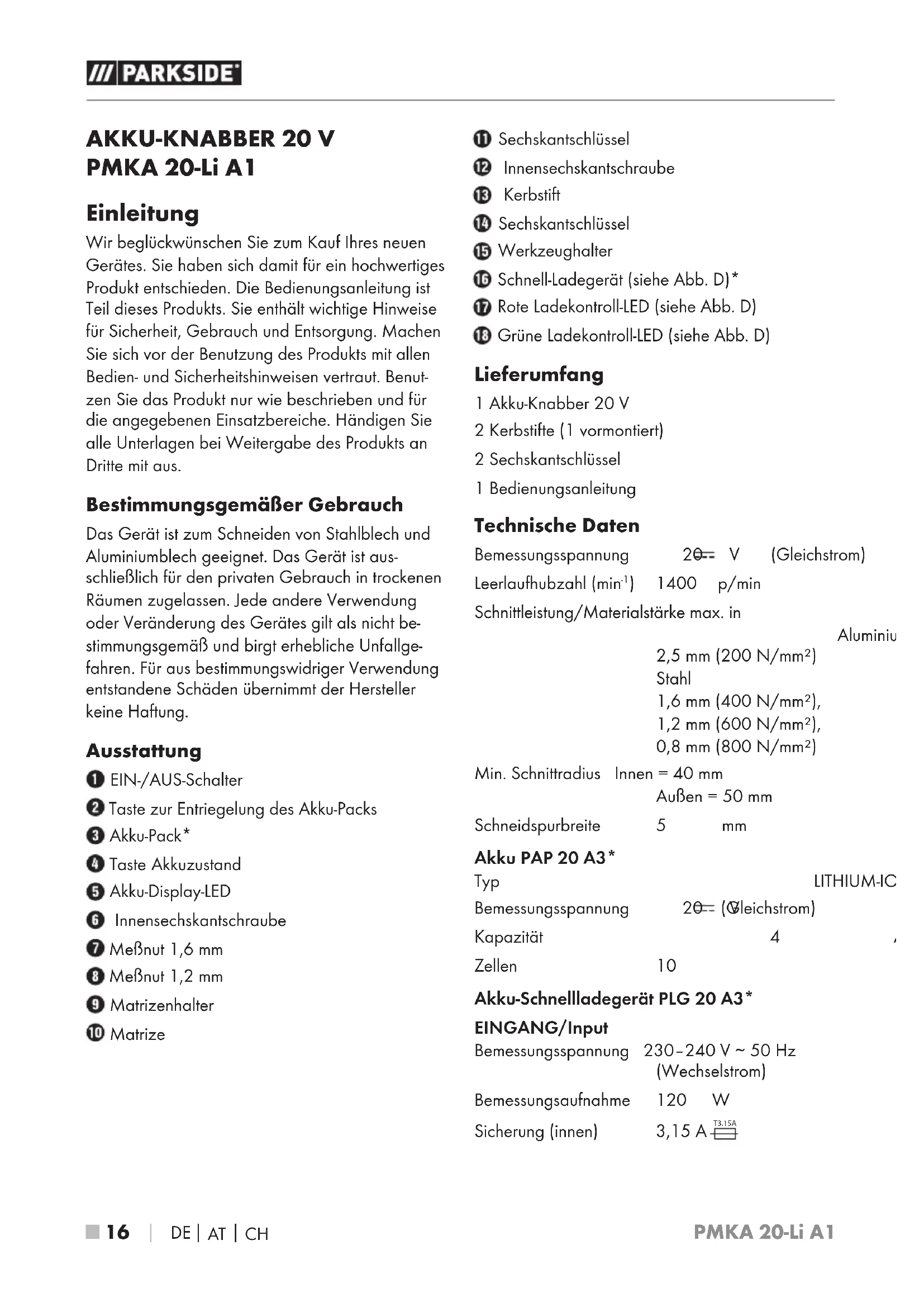

AKKU-KNABBER 20 V PMKA 20-Li A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Schneiden von Stahlblech und Aluminiumblech geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

① EIN-/AUS-Schalter
② Taste zur Entriegelung des Akku-Packs
③ Akku-Pack*
4 Taste Akkuzustand
⑤ Akku-Display-LED
6 Innensechskantschraube
⑦ Meßnut 1,6 mm
8 Meßnut 1,2 mm
9 Matrizenhalter
10 Matrize

⑪ Sechskantschlüssel
12 Innensechskantschraube
13 Kerbstift
14 Sechskantschlüssel
15 Werkzeughalter
16 Schnell-Ladegerät (siehe Abb. D)*
⑰ Rote Ladekontroll-LED (siehe Abb. D)
18 Grüne Ladekontroll-LED (siehe Abb. D)

Lieferumfang

1 Akku-Knabber 20 V
2 Kerbstifte (1 vormontiert)
2 Sechskantschlüssel
1 Bedienungsanleitung

Technische Daten

Bemessungsspannung 20= V (Gleichstrom) Leerlaufhubzahl (min ^-1 ) 1400 p/min

Schnittleistung/Materialstärke max. in

Aluminiu

2,5 mm (200 N/mm ^4 )

Stahl

1,6 mm (400 N/mm²),

1,2 mm (600 N/mm ^4 ),

0,8 mm (800 N/mm²)

Min. Schnittradius Innen = 40 mm Außen = 50 mm

Schneidspurbreite 5 mm

Akku PAP 20 A3\*

Typ LITHIUM-IC Bemessungsspannung 20= (gleichstrom) Kapazität 4 Zellen 10

Akku-Schnellladegerät PLG 20 A3\*

EINGANG/Input

Bemessungsspannung 230-240 V \~ 50 Hz (Wechselstrom)

Bemessungsaufnahme 120 W

Sicherung (innen) 3,15 A T3.15A

AUSGANG/Output

Bemessungsspannung

$$ 2 1, 5 = \mathrm{V} $$

(Gleichstrom)

Bemessungsstrom

$$ 4, 5 $$

$$ \mathsf {A} $$

Ladedauer ca. 60 min

Schutzklasse

(Doppelis/olierung)

* AKKU UND LADEGERÄT SIND NICHT IM LIEFERUMFANGENTHALTEN

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise

Schalldruckpegel

$$ L _ {p A} = 7 1, 2 \mathrm{dB(A)} $$

Unsicherheit

$$ K _ {p A} = 3 \mathrm{dB} $$

Schallleistungspegel

$$ L _ {W A} = 8 2, 2 \mathrm{dB(A)} $$

Unsicherheit

$$ K _ {w A} = 3 \mathrm{dB} $$

Gehörschutz tragen!

Schwingungsgesamtwerte

(Vektorsumme dreier Richtungen) ermittelt entsprechendEN 62841:

Scheiden von Blechen a

$$ _ {h} = 3, 8 \mathrm{m} / \mathrm{s} ^ {2} $$

Unsicherheit

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

HINWEIS

▶ Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
▶ Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG!

▶ Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

WARNUNG!

Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Ein haltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignetsind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.

b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.

Schützen Sie den

Akku vor Hitze, z. B. auch vor dauernder Sonnen einstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kunden- dienststellen erfolgen.

Sicherheitshinweise für Knabber

■ Halten Sie das Werkzeug mit festem Griff.
■ Sichern Sie das Werkstück einwandfrei.
■ Halten Sie die Hände von rotierenden Teilen fern.
■ Die Kanten und Späne des Werkstücks sind scharf. Tragen Sie Handschuhe. Zur Verhütung von Verletzungen ist es auch empfehlenswert, dick besohlte Schuhe zu tragen.
■ Legen Sie das Werkzeug nicht auf die Späne des Werkstücks. Anderenfalls kann es zu Beschädigung und Funktionsstörungen des Werkzeugs kommen.
■ Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur mit Handhaltung.
Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
■ Vermeiden Sie eine Berührung des Kerbstifts, der Matrize oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.
■ Vermeiden Sie das Durchtrennen von elektrischen Kabeln. Dies kann zu schweren Unfällen durch elektrischen Schlag führen.

Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibelist.

WARNUNG!

■ Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

! WARNING!

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

! ACHTUNG!

- Dieses Ladegerät kann nur die folgenden Batterien laden: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1. - Eine aktuelle Liste der Akkukompatibilität finden Sie unter www.Lidl.de/Akku.

Vor der Inbetriebnahme

Akku-Pack laden (siehe Abb. D)

! VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

Der empfohlene Umgebungstemperaturbereich für die Verwendung mit Werkzeugen und Batterien liegt zwischen -5°C und 50°C. Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-lonen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 °C und 50 °C.

- Stecken Sie den Akku-Pac ^3 in das Schnell-Ladegerät (1)siehe Abb. D).

♦ Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 17 leuchtet rot.

♦ Die grüne Kontroll-LED ^8 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack ^3 insatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LED ^7 blinken, dann ist der Akku-Pack 3 berhitzt und kann nicht aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LED ^17 18 gemeinsam blinken, dann ist der Akku-Pack ^3 defekt.

♦ Schieben Sie den Akku-Pacl ^3 in das Gerät ein.

Schalten Sie das Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Akku-Pack ins Gerät einsetzen/entnehmen

Akku-Pack einsetzen

♦ Lassen Sie den Akku-Pack ^3 in den Griff einrasten.

Akku-Pack entnehmen

- Drücken Sie die Taste zur Entriegelung und entnehmen Sie den Akku-Pack ③.

Akkuzustand prüfen

- Drücken Sie zum Prüfen des Akkuzustands die Taste Akkuzustand 4 (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED 5 wie folgt angezeigt:

ROT/ORANGE/GRÜN = maximale Ladung ROT/ORANGE = mittlere Ladung ROT = schwache Ladung - Akku aufladen

WARNUNG! VERLETZUNGSGEFAHR!

▶ Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

Änderung der Matrizenhalterposition (siehe Abb. A)

Die Matrizenposition ist um 360° verstellbar. Es sind vier Arbeitspositionen mit 90° Versatz vorgegeben. Die Arbeitspositionen lassen sich wie folgt einstellen:

- Lösen Sie die Innensechskantschraub 5 mit dem mitgelieferten Sechskantschlüssel 11

Drehen Sie den Matrizenhalte in die gewünschte Arbeitsposition, so dass die jeweilige Bohrung im Matrizenhalter zur Innensechskantschraube zeigt.

Drehen Sie die Innensechskantschraub mit dem mitgelieferten Sechskantschlüssel wieder fest.

Überprüfen Sie durch leichtes drehen des Matrizenhalters 9, ob dieser in seiner richtigen Position gehalten wird.

Zulässige Materialstärke

Die max. Schnittkapazität ist abhängig von der Materialgüte und -festigkeit.

Die Meßnut 7nd 8 Matrizenhalter die als Dickenlehre für die zulässige Schneiddicke. Schneiden Sie niemals größere als in den Technischen Daten angegebene Materialstärken.

Montage und Demontage von Kerbstift und Matrizenhalter (siehe Abb. B + C)

Zur Demontage von Kerbstift und Matrizenhalter 9 lösen Sie die Innensechskantschraube 6 mit dem mitgelieferten Sechskantschlüssel 11

♦ Ziehen Sie den Matrizenhalte ^9 vom Gerät ab.

- Lösen Sie die Innensechskantschraube mit dem mitgelieferten Sechskantschlüssel 14 um den Kerbstift 13 inschließend aus dem Werkzeughalter 15 zu entnehmen.

Zur Montage setzen Sie den neuen mitgelieferten Kerbstift 13 in den Werkzeughalter 15 ein, so dass die Bohrung im Kerbstift 13 zur Innensechskantschraube 12 zeigt.

Ziehen Sie die Innensechskantschraube fest, um den Kerbstift 13 zu befestigen.

Führen und setzen Sie den Matrizenhalte wieder über den Werkzeughalter in das Gerät ein.

Drehen Sie den Matrizenhalte 9 in die gewünschte Arbeitsposition, so dass die jeweilige Bohrung im Matrizenhalter 9 zur Innensechskantschraube 6 zeigt.

Drehen Sie die Innensechskantschraube mit dem mitgelieferten Sechskantschlüssel wieder fest.

Überprüfen Sie durch leichtes drehen des Matrizenhalters 9, ob dieser in seiner richtigen Position gehalten wird.

Inbetriebnahme

Einschalten/Ausschalten

Gerät einschalten

- Drücken Sie den EIN-/AUS-Schalte ^1 in die Position „0“.

Gerät ausschalten

- Drücken Sie den EIN-/AUS-Schalte ^1 in die Position „I“.

Schmierung

♦ Tragen Sie handelsübliches Maschinenöl auf die Schnittlinie auf, um die Standzeit von Kerbstift 13nd Matrize 20verlängern. Dies ist besonders wichtig beim Schneiden von Aluminium.

Scheidvorgang

- Halten Sie das Gerät während des Bearbeitungsvorgangs im rechten Winkel (90°) zum Werktück.

♦ Bewegen Sie das Gerät mit sanften Druck in Schneidrichtung.

Ausschnitte

Bei Innenausschnitten wird eine Bohrung größer 22 mm zum Einsetzen des Matrizenhalters 9 benötigt.

Wartung und Reinigung

WARNUNG!VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Das optimale Lagerungsklima ist kühl und trocken.

Garantie der

KompernaßHandels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Sie erhalten auf die Akku-Packs der X12V und X20V Team Serie 3 Jahre Garantie ab Kaufdatum.

Garantiezeit und gesetzliche

Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 359201_2110 als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 359201_2110 Ihre Bedienungsanleitung öffnen.

WARNING!

■ Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

■ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Service

DE ServiceDeutschland

Tel.: [phone] (kostenfrei

aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 359201_2110

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte

Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in den Hausmüll!

Entfernen Sie die Akkus vor der Entsorgung aus dem Gerät. Defekte oder verbrauchte Akkus müssen gemäß

Richtlinie 2006/66/EG recycelt werden. Geben Sie Akku-Pack und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungs materialien und trennen Sie

diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 62841-1:2015

EN 62841-2-8:2016

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

EN IEC 63000:2018

Typbezeichnung der Maschine: Akku-Knabber 20 V PMKA 20-Li A1

Herstellungsjahr: 02–2022

Seriennummer: IAN 359201_2110

Bochum, 12.01.2021

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz-Akku-Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

DE Service Deutschland Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
AT Service Österreich Tel.: [phone]
CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (IAN 359201_2110) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Table des matières

Introduction 30

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 359201_2110

Importateur

Technische gegevens 46

Telefonisch bestellen 57

ACCU-KNABBELSCHAAR 20 V PMKA 20-Li A1

Inleiding

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 359201_2110

Importeur

Telefonisch bestellen

NL ServiceNederlandTel.: 0800 0249630

BE Service België Tel.: [phone] (0,15 EUR/Min.)

KompernassHandels GmbH

Estimado cliente:
