Produkttype	Trådløs nibbler
Mærke	Parkside
Model	PMKA 20 Li A1
Nominel spænding	20 V (jævnstrøm)
Tomgangshastighed	1400 min⁻¹
Maks. skærekapacitet (aluminium)	2,5 mm (200 N/mm²)
Maks. skærekapacitet (stål)	1,6 mm (400 N/mm²), 1,2 mm (600 N/mm²), 0,8 mm (800 N/mm²)
Min. skæreradius	Indvendig: 40 mm, Udvendig: 50 mm
Skærebredde	5 mm
Batteritype	Lithium-ion (model PAP 20 A3, medfølger ikke)
Kompatibel oplader	PLG 20 A3 (medfølger ikke)
Lydtryksniveau	71,2 dB(A) (usikkerhed 3 dB)
Lydeffektniveau	82,2 dB(A) (usikkerhed 3 dB)
Vibrationer (skæring af plader)	3,8 m/s² (usikkerhed 1,5 m/s²)
Garanti	3 år
Medfølgende materiale	1 nibbler, 2 rillede stifter, 2 unbrakonøgler, 1 brugsanvisning
Tilsigtet anvendelse	Skæring af stål- og aluminiumsplader, privat brug i tørre rum
Vedligeholdelse og rengøring	Rengør med en tør klud, brug ikke opløsningsmidler
Sikkerhed	Tænd/sluk-kontakt, beskyttelse mod utilsigtet start

Ofte stillede spørgsmål - PMKA 20Li A1 PARKSIDE

Hvordan oplader jeg batteriet til Parkside PMKA 20Li A1 nibbleren?

Sæt batteriet i hurtigopladeren (PLG 20 A3), og slut opladeren til en stikkontakt. LED rød angiver opladning, LED grøn angiver, at batteriet er klar. Oplad ikke uden for temperaturområdet 10 °C til 40 °C.

Hvad er den maksimale tykkelse på plade, som nibbleren kan skære?

Skærekapaciteten afhænger af materialet: op til 2,5 mm for aluminium (200 N/mm²) og op til 1,6 mm for stål (400 N/mm²). Brug målerillerne på matriceholderen til at kontrollere tykkelsen.

Hvordan justeres positionen af matriceholderen?

Løsn unbrakoskruen med unbrakonøglen, drej matriceholderen til den ønskede position (4 positioner à 90°), og spænd derefter skruen igen. Kontrollér, at matriceholderen sidder fast.

Hvordan udskifter jeg den rillede stift?

Fjern matriceholderen ved at skrue unbrakoskruen ud. Løsn skruen, der fastgør den rillede stift, udskift den med en ny, og genmontér matriceholderen ved at spænde skruerne.

Hvad er opladningstiden for batteriet?

Med PLG 20 A3-opladeren er opladningstiden ca. 60 minutter for et 4 Ah-batteri. Tiderne varierer afhængigt af opladermodellen og batteriets kapacitet.

Er Parkside nibbleren leveret med batteri og oplader?

Nej, batteriet (PAP 20 A3) og opladeren (PLG 20 A3) medfølger ikke. De skal købes separat.

Hvilke sikkerhedsforanstaltninger skal jeg tage under brug?

Bær handsker, beskyttelsesbriller og høreværn. Hold værktøjet fast, fastgør emnet, og undgå at skære i elkabler. Rør ikke ved den varme rillede stift efter brug.

Hvordan vedligeholder jeg Parkside nibbleren?

Rengør huset med en tør klud. Brug ikke benzin eller opløsningsmidler. Smør skærelinjen med maskinolie for at forlænge levetiden af den rillede stift og matricen.

Hvad er garantien for Parkside PMKA 20Li A1 nibbleren?

Garantien er 3 år fra købsdatoen og dækker materiale- og produktionsfejl. Gem kvitteringen som bevis.

Hvor finder jeg reservedele og kundeservice?

Kontakt kundeservice på 0800 919270 (Frankrig) eller 070 270 171 (Belgien) for reservedele. Artikelnummer (IAN): 359201_2110.

BRUGSANVISNING PMKA 20Li A1 PARKSIDE

Oversættelse af den originale driftsvejledning

HU

AKKUS LEMEZVÁGÓ 20 V

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

π

DK Oversættelse af den originale driftsvejledning Side 113

Forskriftsmæssig anvendelse 114

Udstyr....114

Pakkens indhold 114

Tekniske data 114

Generellesikkerhedsanvisningerforelværktøjer....115

1. Sikkerhed på arbejdspladsen 115
2. Elektrisk sikkerhed 115
3. Personsikkerhed 116
4. Anvendelse og håndtering af elværktøjet 116
5. Anvendelse og håndtering af batteridrevet værktøj.... 117
6. Service 117
   Sikkerhedsanvisninger for pladenipler 118
   Originalt tilbehør/ekstraudstyr 118
   Sikkerhedsanvisninger for opladere 118

Før ibrugtagning....119

Opladning af batteripakken (se fig. D) 119
Indsætning/udtagning af batteripakke.... 119
Kontrol af batteritilstand 119
Ændring af matriceholderens position (se fig. A).... 119
Tilladt materialetykkelse 120
Montering og afmontering af kærvstift og matriceholder (se fig. B + C) 120

Ibrugtagning 120

Tænd/sluk for produktet 120
Smøring 120
Sådan skærer du 120
Udskæringer 120

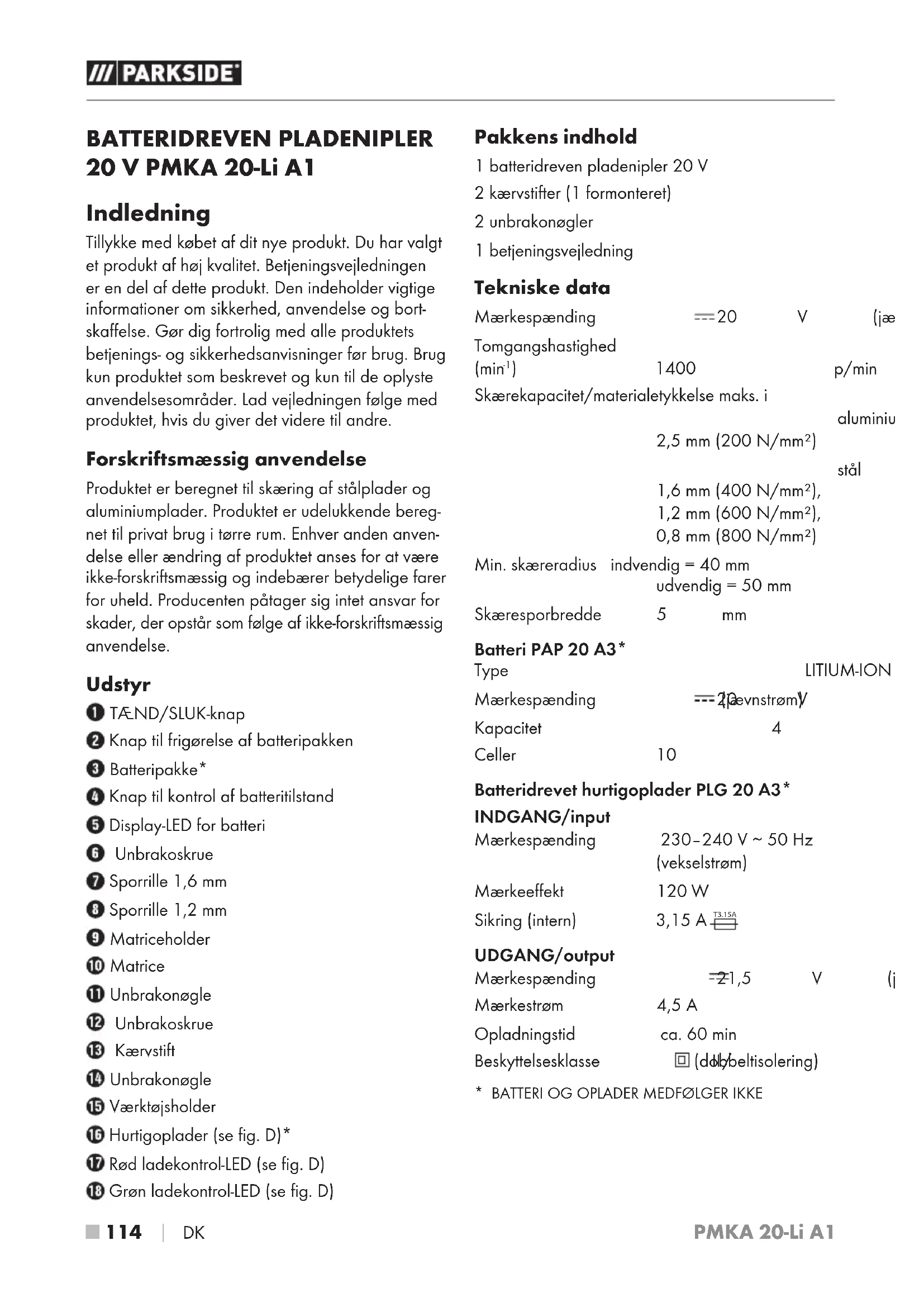

Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Gør dig fortrolig med alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de oplyste anvendelsesområder. Lad vejledningen følge med produktet, hvis du giver det videre til andre.

Forskriftsmæssig anvendelse

Produktet er beregnet til skæring af ståplader og aluminiumplader. Produktet er udelukkende beregnet til privat brug i tørre rum. Enhver anden anvendelse eller ændring af produktet anses for at være ikke-forskriftsmæssig og indebærer betydelige farer for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af ikke-forskriftsmæssig anvendelse.

Udstyr

① TÆND/SLUK-knap
② Knap til frigørelse af batteripakken
3 Batteripakke*
4 Knap til kontrol af batteritilstand
5 Display-LED for batteri
6 Unbrakoskrue
⑦ Sporrille 1,6 mm
8 Sporrille 1,2 mm
⑨ Matriceholder
10 Matrice
⑪ Unbrakonøgle
12 Unbrakoskrue
13 Kaervstift
14 Unbrakonøgle
15 Værktøjsholder
16 Hurtigoplader (se fig. D) ^*
⑰ Rød ladekontrol-LED (se fig. D)
18 Grøn ladekontrol-LED (se fig. D)

Pakkens indhold

1 batteridreven pladenipler 20 V
2 kærvstifter (1 formonteret)
2 unbrakonøgler
1 betjeningsvejledning

Tekniske data

Mærkespænding	---20	V	(jæ
Tomgangshastighed(min ^-1 )	1400		p/min
Skærekapacitet/materialetykkelse maks. i			aluminiu
	2,5 mm (200 N/mm ^2 )		stål
	1,6 mm (400 N/mm ^2 ),
	1,2 mm (600 N/mm ^2 ),
	0,8 mm (800 N/mm ^2 )
Min. skæreradius	indvendig = 40 mm
	udvendig = 50 mm
Skæresporbredde	5	mm

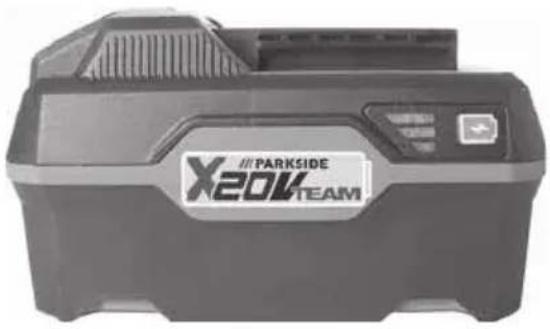

Batteri PAP 20 A3*

Type	LITIUM-ION
Mærkespænding	---2PevnstrømV
Kapacitet	4
Celler	10

Batteridrevet hurtigoplader PLG 20 A3*

INDGANG/input

Mærkespænding	230-240 V ~ 50 Hz(vekselstrøm)
Mærkeeffekt	120 W
Sikring (intern)	3,15 A ^T3.15A

UDGANG/output

Mærkespænding	=21,5 V	(i)
Mærkestrøm	4,5 A
Opladningstid	ca. 60 min
Beskyttelsesklasse	(dølbeltisolering)

* BATTERI OG OPLADER MEDF∅LGER IKKE

Støjemissionsværdi

Måleværdi for støj beregnet iht. EN 62841.

Det A-vægtede støjniveau for elværktøjet udgør normalt

Lydtryksniveau _pA = 71,2 dB (A)

Usikkerhed _pA = 3 dB

Lydeffektniveau _WA = 82,2 dB (A)L

Usikkerhed _WA = 3 dB

Bær høreværn!

Samlede vibrationsværdier

(vektorsum i tre retninger) beregnet iht. EN 62841:

Skæring af plader a _h = 3,8 m/s ^2

Usikkerhed K 2

BEMARK

• De angivne samlede vibrationsværdier og de angivne støjemissionsværdier er målt iht. standardiserede testmetoder og kan anvendes til sammenligning af forskellige elværktøjer.
• De angivne samlede vibrationsværdier og de angivne støjemissionsværdier kan også anvendes til en indledende vurdering af faren ved belastningen.

ADVARSEL!

▶ Vibrations- og støjemissionen kan afvige fra de angivne værdier under den faktiske anvendelse af elværktøjet afhængigt af den måde, elværktøjet anvendes på, og især af det emne, der forarbejdes.
For at beskytte betjeningspersonen er det nødvendigt at fastsætte nødvendige sikkerhedsforanstaltninger, som er baseret på en vurdering af svingningsbelastningen under de faktiske brugsbetingelser (her skal der tages hensyn til hele driftscyklussen, f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).

Generelle sikkerhedsanvisninger for elværktøjer

ADVARSEL!

▶ Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og tekniske data, som dette
K elværktøj er forsynet med. Hvis de nedenstående anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.

Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med strømledning, og batteridrevet elværktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdsområdet rent og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
b) Arbejd aldrig med elværktøjet i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støvet eller dampene.
c) Hold børn og andre personer på afstand, när elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
c) Hold elværktøjet væk fra regn og fugt. Hvis der kommer vand ind i elværktøjet, er der forhøjet risiko for elektrisk stød.

d) Brug ikke tilslutningsledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge elværktøjet op i eller til at trække stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktøj udendørs, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke kan undgås, at elværktøjet bruges i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. Personsikkerhed

a) Vær opmærksom og bevidst om, hvad du foretager dig, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser.
b) Bug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for personskader.
c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med strømforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det. Hvis du bærer elværktøjet rundt med fingeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld.

d) Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.
e) Undgå unormale kropsstillinger. Sørg for at stå sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæger sig.
g) Hvis det er muligt at montere støvopsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.
h) Føl dig ikke for sikker, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværktøjet efter mange ganges anvendelse. Uforsigtige handlinger kan på en brøkdel af et sekund føre til alvorlige kvæstelser.

4. Anvendelse og håndtering af elværktøjet

a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj.
b) Brug aldrig elværktøjet, hvis dets kontakt er defekt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern det udtagelige batteri, før du foretager indstillinger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse forholdsregler forhindrer, at elværktøjet starter ved en fejl.
d) Opbevar elværktøj uden for børns rækkevidde, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge elværktøjet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.

e) Vedligehold elværktøjet og dets indsatsværktøj omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal, og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få beskadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f) Hold skærende værktøj skarpt og rent. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.
g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker betjening og kontrol over elværktøjet umulig i uforudsete situationer.

5. Anvendelse og håndtering af batteridrevet værktøj

a) Oplad kun batterierne med opladere, som producenten har anbefalet. Hvis du bruger en oplader, der er beregnet til en bestemt type batterier, er der fare for brand, hvis den anvendes sammen med andre batterier.
b) Brug kun batterier, der er beregnet til elværktøjet. Anvendelse af andre batterier kan medføre personskader og brandfare.
c) Når batteriet ikke benyttes, skal det holdes borte fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batteriets kontakter kan medføre forbrændinger og brand.
d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Batteri-væske, der løber ud, kan medføre hudirritationer eller forbrændinger.

e) Brug aldrig et beskadiget eller modificeret batteri. Beskadigede eller modificerede batterier kan føre til uforudsigelig funktion samt til brand, eksplosioner eller risiko for personskader.
f) Udsæt ikke batteriet for ild eller høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsage eksplosioner.
g) Følg alle anvisninger for opladning, og oplad aldrig batteriet eller batteridrevet værktøj uden for det temperaturinterval, som er angivet i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturinterval kan ødelægge batteriet og øge brandfaren.

FORSIGTIG! EKSPLOSIONSFARE! Oplad aldrig batterier, der ikke er beregnet til det.

Beskyt batteriet mod eks. vedvarende sollys, for eksplosion.

6. Service

a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed bevares.
b) Vedligehold aldrig beskadigede batterier. Vedligeholdelse af batterier må kun udføres af producenten eller et autoriseret serviceværksted.

Sikkerhedsanvisninger for pladenipler

■ Hold værktøjet med et fast greb.
■ Sørg for at fastgøre emnet, så det sidder helt fast.
■ Hold hænderne væk fra roterende dele.
■ Emnets kanter og spåner er meget skarpe. Bær handsker. Det anbefales også at bære sko med tykke såler som forebyggelse mod personskader.
Læg ikke værktøjet på emnets spåner. Ellers kan værktøjet beskadiges og få funktionsfejl.
Lad ikke værktøjet være uden opsyn. Brug kun værktøjet ved at holde det i hånden.
Sørg altid for at stå sikkert. Hvis værktøjet anvendes på højtliggende arbejdspladser, er det vigtigt at være opmærksom på, at der ikke opholder sig personer nedenunder.
■ Undgå at røre ved kærvstiften, matricen eller værktøjet lige efter bearbejdningen, da delene stadig er meget varme og kan forårsage forbrændinger på huden.
■ Pas på ikke at skære elektriske kabler igennem. Det kan medføre alvorlige ulykker på grund af elektrisk stød.

Originalt tilbehør/ekstraudstyr

Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis optag er kompatibelt med produktet.

ADVARSEL!

Brug ikke tilbehør, som ikke er anbefalet af PARKSIDE. Det kan føre til elektrisk stød og brand.

Sikkerhedsanvisninger for opladere

■ Dette produkt kan bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

■ Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.

Opladeren er kun beregnet til indendørs brug.

ADVARSEL!

Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.

OBS!

• Denne oplader kan oplade følgende batterier: PAP 20 A1/PAP 20 A2/PAP 20 A3/ PAP 20 B1/PAP 20 B3/ PAPS 204 A1/ PAPS 208 A1.
  Der findes en opdateret liste over kompatible batterier på www.Lidl.de/Akku.

Før ibrugtagning

Opladning af batteripakken (se fig. D)

FORSIGTIG!

- Træk altid strømstikket ud, før du tager batteripakken ud af opladeren eller sætter den i.

BEMARK

▶ Den anbefalede omgivelsestemperatur for anvendelse med værktøjer og batterier ligger mellem -5 °C og 50 °C.
▶ Oplad aldrig batteripakken, hvis den omgivende temperatur er under 10 °C eller over 40 °C. Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale lade tilstand ligger mellem 50% og 80%. Opbevaringsforholdene skal være kølige og tørre med en omgivende temperatur mellem 0 °C og 50 °C.

◆ Sæt batteripakker ^3 i hurtigopladeren ^16 (se fig. D).

Hvis den røde kontrol-LED ^7 blinker, er batteripakken 3 overophedet og kan ikke oplades.
Hvis den røde og grønne kontrol-LED7 18 blinker samtidigt, er batteripakken 3lefekt.

◆ Sæt batteripakker ^3 ind i produktet.

♦ Sluk opladeren i mindst 15 minutter mellem opladninger, der foretages efter hinanden. Træk stikket ud.

Indsætning/udtagning af batteripakke

Indsætning af batteripakken

♦ Sæt batteripakke ^3 ind i grebet, til den klikker på plads.

Udtagning af batteripakken

♦ Tryk på knappen til frigørels ②, og tag batteripakken ③ ud.

Kontrol af batteritilstand

♦ Tryk på knappen til kontrol af batteritilstan 4 for at kontrollere batteriet (se endvidere hoved-billedet). Tilstanden eller resteffekten vises på følgende måde på display-LED'en for batteriet 5 R∅D/ORANGE/GR∅N = maksimal opladning R∅D/ORANGE = medium opladning R∅D = svag opladning - oplad batteriet

ADVARSEL! FARE FOR PERSON SKADER!

▶ Før du udfører noget arbejde på enheden, skal du slukke for den og fjerne batteriet.

Andring af matriceholderens position (se fig. A)

Matricens position kan ændres 360°. Der er forindstillet fire arbejdspositioner med en forskydning på 90°. Arbejdspositionerne kan indstilles på følgende måde:

Løsn unbrakoskrue 6 med den medfølgende unbrakonøgle 11
♦ Drej matriceholdere 9 til den ønskede arbejdsposition, så hullet i matriceholderen 9ender mod unbrakoskruen 6
♦ Skru unbrakoskrue 6 fast igen med den medfølgende unbrakonøgle 11
- Kontrollér, om matriceholdere: holdes fast i den rigtige position ved at dreje den en smule.

Tilladt materialetykkelse

Den maksimale skærekapacitet afhænger af materialets kvalitet og styrke. Sporrillen 7g p6 matriceholderen 9ruges til måling af tykkelsen, så den tilladte skæretykkelse ikke overskrides. Skær aldrig materialetykkelser, som er større end angivet i de tekniske data.

Montering og afmontering af kærvstift og matriceholder (se fig. B + C)

For at afmontere kærvstiften ^13 og matriceholderen ^9 kal du løsne unbrakoskruen ^6 med den medfølgende unbrakonøgle ^11
◆ Tag matriceholderen 9 af produktet.
Løsn unbrakoskruen ^12 med den medfølgende unbrakonøgle ^14 og tag derefter kærvstiften ud af værktøjsholderen ^15
For at montere skal du sætte den nye medfølgende kærvstift 13 ind i værktøjsholderen 15 så hullet i kærvstiften 13ender mod unbrakoskruen 12
Stram unbrakoskruen ^12 , så den sidder fast for at fastgøre kærvstiften ^13
♦ Sæt matriceholderen 9 ind i produktet igen over værktøjsholderen 15
- Drej matriceholderen 9 til den ønskede arbejdssposition, så hullet i matriceholderen 9ender mod unbrakoskruen 6
♦ Skru unbrakoskruer ^6 fast igen med den medfølgende unbrakonøgle ^11
- Kontrollér, om matriceholderel.9 holdes fast i den rigtige position ved at dreje den en smule.

Ibrugtagning

Tænd/sluk for produktet

Sådan tændes produktet

♦ Tryk på TÆND-/SLUK-knappe①, så den står på stillingen "O".

Sådan slukkes produktet

♦ Tryk på TÆND-/SLUK-knappe①, så den står på stillingen "I".

Smøring

- Smør med almindelig maskinolie på skærelinjen, så levetiden for kærvstiften 13g matricen 10 forlænges. Det er særligt vigtigt ved skæring af aluminium.

Sådan skærer du

◆ Hold produktet vinkelret (90°) på emnet, mens du skærer.
♦ Bevæg produktet med et let tryk i skæreretningen.

Udskæringer

Ved indvendige udskæringer kræves et hul på mere end 22 mm til indsætning af matriceholderen 9

ADVARSEL! FARE FOR PERSON-SKADER! Sluk produktet før ethvert indgreb på det, og tag stikket ud af stikkontakten.

■ Produktet skal altid være rent, tørt og uden olie eller smørefedt.
Brug en tør klud til rengøring af huset. Brug aldrig benzin, opløsningsmidler eller rensemidler, som angriber plast.
■ Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er mellem 50% og 80%. Det optimale opbevaringsklima er køligt og tørt.

Garanti for KompernassHandelsGmbH

Kære kunde

På dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.

Garantibetingelser

Garantiperioden begynder på købsdatoen. Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet.

Hvis der inden for tre år fra dette produkts købsdato opstår en materiale- eller fabrikationsfejl, vil produktet - efter vores valg - blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitteringen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.

Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti-periode.

På batteripakker i X 12 V og X 20 V Team-serien får du 3 års garanti fra købsdatoen.

Garantiperiode og juridiske mangelkrav

Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig.

Garantiens omfang

Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.

Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas.

Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.

Garantiperioden gælder ikke ved

■ Normalt forbrug af batteriets kapacitet
■ Erhvervsmæssig anvendelse af produktet
■ Beskadigelser eller ændringer på produktet udført af kunden
■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl
■ Skader som følge af naturkatastrofer

Afvikling af garantisager

For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:

Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (IAN) 359201_2110 klar som dokumentation for købet.

■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til venstre) eller som klæbemærke på bag- eller undersiden af produktet.

Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.

På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware.

Med denne QR-kode kommer du direkte til Lidl-servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 359201_2110.

ADVARSEL!

Lad et serviceværksted eller en elektriker reparere produktet og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares.
Lad altid producenten af produktet eller dennes kundeservice udskifte stikket eller ledningen. Derved garanteres det, at produktets sikkerhed bevares.

Service

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 359201_2110

Importør

Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

Emballagen består af miljøvenlige materialer, som kan bortskaff es på de lokale genbrugspladser.

Smid ikke elværktøj ud sammen med husholdningsaff aldet!

I henhold til EU-direktivet 2012/19/EU skal kasseret elværktøj

indsamles særskilt og afl everes til miljøvenligt genbrug.

Bortskaf ikke batterier sammen med husholdningsaff aldet!

batterier skal genanvendes i henhold til direktiv 2006/66/EC. Afl ever batteripakken og produktet på de kommunale genbrugspladser.

Du kan få oplysninger om bortskaff elsesmuligheder for brugt elværktøj/batteripakken hos kommunens tekniske forvaltning.

Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballagematerialer, og aflever dem sorteret til bortskaffelse.

Emballagematerialerne er mærket med forkortelser (a) og tal (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer.

Du kan få oplysninger hos kommunen om bortskaff else af udtjente produkter.

Produktet kan genbruges, er underlagt udvidet producentansvar og indsamles separat.

* Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte harmoniserede standarder

EN 62841-1:2015

EN 62841-2-8:2016

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

EN IEC 63000:2018

Typebetegnelse for produktet: Batteridreven pladenipler 20 V PMKA 20-Li A1

Produktionsår: 02–2022

Serienummer: IAN 359201_2110

Bochum, 12.01.2022

Sofing CE

Semi Uguzlu

- Kvalitetschef -

Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.

Bestilling af reservebatteri

Hvis du vil bestille et reservebatteri til produktet, kan du gøre det på internettet på www.kompernass.com eller pr. telefon.

Denne artikel kan være udsolgt i løbet af kort tid på grund af den begrænsede lagerbeholdning.

PARKSIDE X20VTEAM

BEMARK

I nogle lande kan bestilling af reservedele ikke foretages online. Kontakt i så fald vores service-hotline.

Telefonisk bestilling

DK Service Danmark Tel.: [phone]

For at sikre hurtig behandling af din bestilling bedes du have produktets varenummer (IAN 359201_2110) ved hånden ved alle forespørgsler. Varenummeret kan findes på typeskiltet eller på titelbladet i denne vejledning.

Indice

Introduzione....126

Uso conforme 126

Dotazione 126
