Vrsta izdelka	Brezžični krtačni rezalnik
Znamka	Parkside
Model	PMKA 20 Li A1
Nazivna napetost	20 V (enosmerni tok)
Hitrost prostega teka	1400 min⁻¹
Največja rezalna zmogljivost (aluminij)	2,5 mm (200 N/mm²)
Največja rezalna zmogljivost (jeklo)	1,6 mm (400 N/mm²), 1,2 mm (600 N/mm²), 0,8 mm (800 N/mm²)
Najmanjši rezalni radij	Notranji: 40 mm, Zunanji: 50 mm
Širina reza	5 mm
Vrsta baterije	Litij-ionska (model PAP 20 A3, ni priložena)
Združljiv polnilec	PLG 20 A3 (ni priložen)
Raven zvočnega tlaka	71,2 dB(A) (negotovost 3 dB)
Raven zvočne moči	82,2 dB(A) (negotovost 3 dB)
Vibracije (rezanje pločevine)	3,8 m/s² (negotovost 1,5 m/s²)
Garancija	3 leta
Priložena oprema	1 krtačni rezalnik, 2 valjasta zatiča, 2 imbus ključa, 1 navodila za uporabo
Predvidena uporaba	Rezanje jeklene in aluminijaste pločevine, zasebna uporaba v suhih prostorih
Vzdrževanje in čiščenje	Čistite s suho krpo, ne uporabljajte topil
Varnost	Stikalo za vklop/izklop, zaščita pred nenamernim zagonom

Pogosto zastavljena vprašanja - PMKA 20Li A1 PARKSIDE

Kako napolniti baterijo krtačnega rezalnika Parkside PMKA 20Li A1?

Baterijo vstavite v hitri polnilec (PLG 20 A3) in priključite polnilec v električno vtičnico. Rdeča LED označuje polnjenje, zelena LED označuje, da je baterija pripravljena. Ne polnite izven temperaturnega območja 10 °C do 40 °C.

Kakšna je največja debelina pločevine, ki jo lahko reže krtačni rezalnik?

Rezalna zmogljivost je odvisna od materiala: do 2,5 mm za aluminij (200 N/mm²) in do 1,6 mm za jeklo (400 N/mm²). Za preverjanje debeline uporabite merilne utore na nosilcu matrice.

Kako prilagoditi položaj nosilca matrice?

S šestrobim ključem popustite vijak, zavrtite nosilec matrice v želeni položaj (4 položaji po 90°), nato pa vijak ponovno zategnite. Preverite, ali je nosilec matrice pravilno pritrjen.

Kako zamenjati valjasti zatič?

Odstranite nosilec matrice tako, da odvijete vijak. Popustite vijak, ki pritrjuje valjasti zatič, ga zamenjajte z novim, nato ponovno namestite nosilec matrice in zategnite vijake.

Kako dolgo traja polnjenje baterije?

S polnilcem PLG 20 A3 je čas polnjenja približno 60 minut za baterijo 4 Ah. Časi se razlikujejo glede na model polnilca in zmogljivost baterije.

Ali je krtačni rezalnik Parkside priložen z baterijo in polnilcem?

Ne, baterija (PAP 20 A3) in polnilec (PLG 20 A3) nista priložena. Kupiti jih je treba posebej.

Katere varnostne ukrepe je treba upoštevati pri uporabi?

Nosite rokavice, zaščitna očala in zaščito za sluh. Trdno držite orodje, pritrdite obdelovanec in se izogibajte rezanju električnih kablov. Po uporabi se ne dotikajte vročega valjastega zatiča.

Kako vzdrževati krtačni rezalnik Parkside?

Ohišje očistite s suho krpo. Ne uporabljajte bencina ali topil. Rezalno linijo namažite s strojnim oljem, da podaljšate življenjsko dobo valjastega zatiča in matrice.

Kakšna je garancija za krtačni rezalnik Parkside PMKA 20Li A1?

Garancija traja 3 leta od datuma nakupa in krije napake materiala ter izdelave. Shranite račun kot dokazilo.

Kje najti nadomestne dele in poprodajne storitve?

Za nadomestne dele se obrnite na servisno službo na 0800 919270 (Francija) ali 070 270 171 (Belgija). Referenčna številka artikla (IAN): 359201_2110.

NAVODILA ZA UPORABO PMKA 20Li A1 PARKSIDE

Prevod originalnega navodila za uporabo

GB

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki 154

Splošna varnostna navodila za električna orodja 155

1. Varnost na delovnem mestu 155

2. Električna varnost 156

3. Varnost oseb 156

4. Uporaba in ravnanje z električnim orodjem 157

5. Uporaba in ravnanje z akumulatorskim orodjem.... 157

6. Servis 158

Varnostna navodila za škarje za pločevino 158

Originalni pribor/dodatne naprave 158

Varnostna navodila za polnilnike 158

Pred prvo uporabo 159

Polnjenje akumulatorja (glejte sliko D) 159

Vstavljanje/odstranjevanje akumulatorja iz naprave.... 159

Preverjanje stanja akumulatorja 159

Sprememba položaja držala matrice (glejte sliko A).... 160

Dovoljena debelina materiala 160

Vzdrževanje in čiščenje 161

Proizvajalec 161

Pooblaščeni serviser.... 161

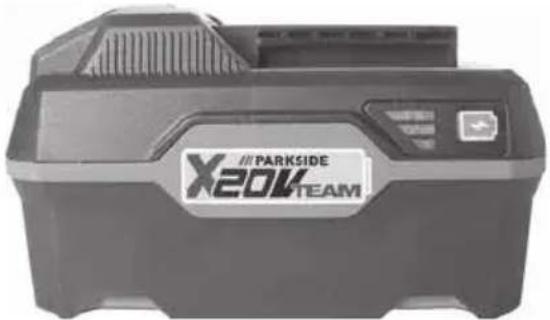

Naročilo nadomestnih akumulatorjev 164

Telefonsko naročilo 164

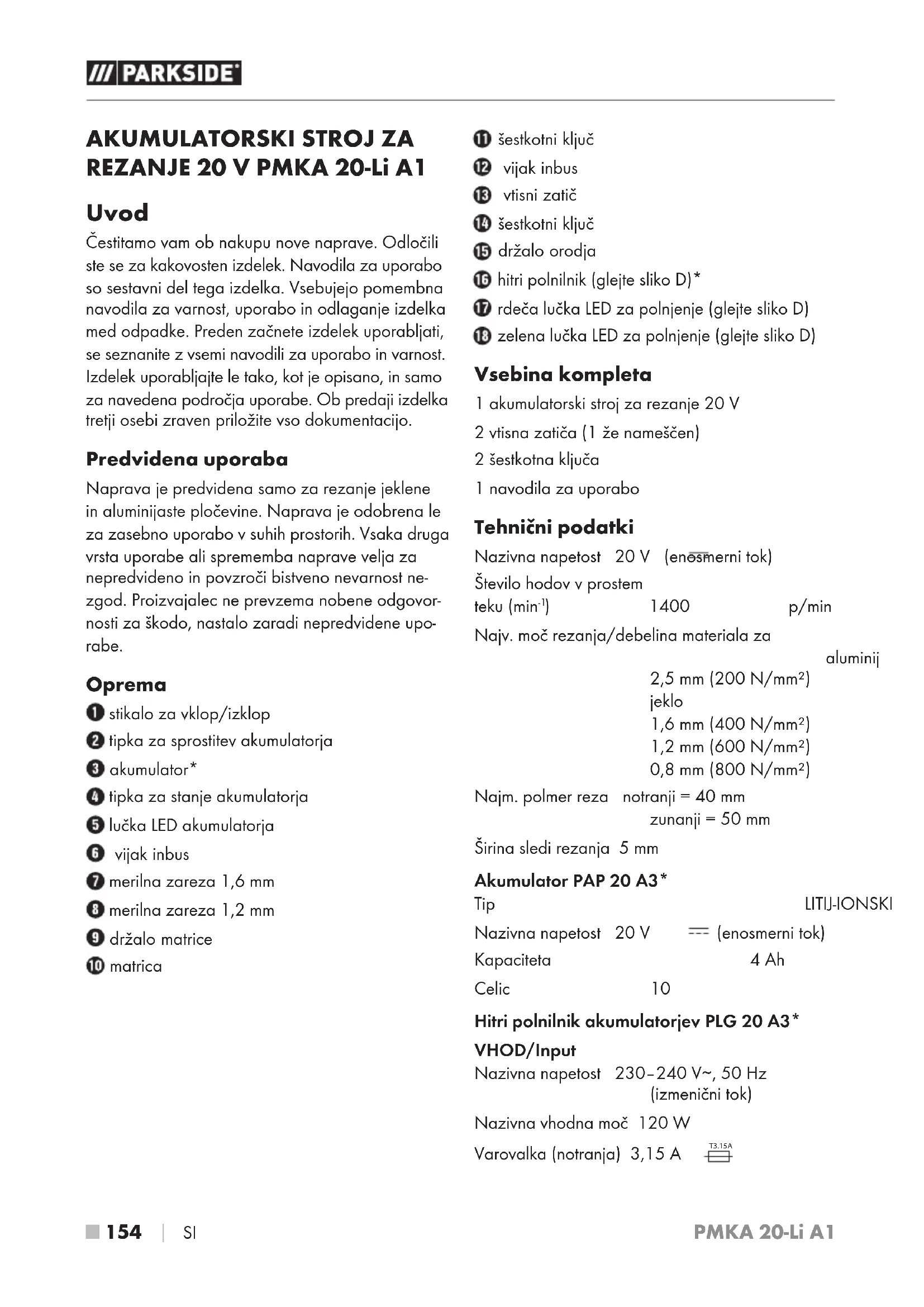

AKUMULATORSKI STROJ ZA REZANJE 20 V PMKA 20-Li A1

Uvod

Čestitamo vam ob nakupu nove naprave. Odločili ste se za kakovosten izdelek. Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembna navodila za varnost, uporabo in odlaganje izdelka med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljajte le tako, kot je opisano, in samo za navedena področja uporabe. Ob predaji izdelka tretji osebi zraven priložite vso dokumentacijo.

Predvidena uporaba

Naprava je predvidena samo za rezanje jeklene in aluminijaste pločevine. Naprava je odobrena le za zasebno uporabo v suhih prostorih. Vsaka druga vrsta uporabe ali sprememba naprave velja za nepredvideno in povzroči bistveno nevarnost nezgod. Proizvajalec ne prevzema nobene odgovornosti za škodo, nastalo zaradi nepredvidene uporabe.

Oprema

① stikalo za vklop/izklop
② tipka za sprostitev akumulatorja
3 akumulator*
4 tipka za stanje akumulatorja
⑤ lučka LED akumulatorja
6 vijak inbus
⑦ merilna zareza 1,6 mm
8 merilna zareza 1,2 mm
9 držalo matrice
10 matrica

⑪ šestkotni ključ
12 vijak inbus
13 vtisni zatič
14 šestkotni ključ
15 držalo orodja
16 hitri polnilnik (glejte sliko D)*
⑰ rdeča lučka LED za polnjenje (glejte sliko D)
18 zelena lučka LED za polnjenje (glejte sliko D)

Vsebina kompleta

1 akumulatorski stroj za rezanje 20 V
2 vtisna zatiča (1 že nameščen)
2 šestkotna ključa
1 navodila za uporabo

Tehnični podatki

Nazivna napetost 20 V (enēsmerni tok) Število hodov v prostem teku (min ^-1 ) 1400 p/min

Najv. moč rezanja/debelina materiala za

aluminij

2,5 mm (200 N/mm²)

jeklo

1,6 mm (400 N/mm²)

1,2 mm (600 N/mm²)

0,8 mm (800 N/mm²)

Najm. polmer reza notranji = 40 mm zunanji = 50 mm

Širina sledi rezanja 5 mm

Hitri polnilnik akumulatorjev PLG 20 A3\*

VHOD/Input

Nazivna napetost 230-240 V\~, 50 Hz (izmenični tok)

Nazivna vhodna moč 120 W

Varovalka (notranja) 3,15 A

IZHOD/Output

Nazivna napetost 21,5 V (enosmerni tok)

Nazivni tok 4,5 A

Trajanje polnjenja pribl. 60 minut

Razred zaščite II / ☐ (dvojna izolacija)

* AKUMULATOR IN POLNILNIK NISTA V OBSEGU DOBAVE.

Vrednost emisij hrupa

Merilna vrednost hrupa je ugotovljena v skladu z EN 62841. A-vrednotena raven hrupa pri električnem orodju običajno znaša

Raven zvočnega tlaka L _pA = 71,2 dB (A)

Nosite zaščito sluha!

Skupna vrednost tresljajev

(vektorska vsota treh smeri), izračunana v skladu z EN 62841:

Rezanje pločevin a_h = 3,8 m/s^2

Negotovost K = 1,5 m/s ^4

OPOMBA

▶ Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa so bile izmerjene s standardiziranim preizkusnim postopkom ter so primerne za medsebojno primerjavo električnih orodij.
▶ Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa se lahko uporabljajo tudi za uvodno oceno izpostavljenosti.

OPOZORILO!

Emisije tresljajev in hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, kar je odvisno od vsa- kokratnega načina uporabe električnega orodja, še posebej pa od vrste obdelovanca za obdelavo.

OPOZORILO!

Določiti je treba varnostne ukrepe za zaščito uporabnika na podlagi ocene obremenitve zaradi tresljajev pri dejanskih pogojih uporabe (ob tem je treba upoštevati vse dele obratovalnega cikla, na primer čase, ko je električno orodje izklopljeno, ter čase, v katerih je vklopljeno, vendar obratuje brez obremenitve).

Splošna varnostna navodila za električna orodja

OPOZORILO!

Preberite vsa varnostna navodila, navodila, slike in tehnične podatke, s katerimi je opremljeno to električno orodje. Nedoslednost pri upoštevanju spodnjih navodil lahko povzroči električni udar, požar in/ali hude telesne poškodbe.

Vsa varnostna navodila in druga navodila shranite za prihodnjo uporabo.

Izraz »električno orodje«, ki se uporablja v varnostnih navodilih, se nanaša na električna orodja z napajanjem iz električnega omrežja (z električnim kablom) in na električna orodja z akumulatorskim napajanjem (brez električnega kabla).

a) Svoje delovno območje ohranjajte čisto in dobro osvetljeno. Nered in neosvetljena delovna območja lahko privedejo do nezgod.
b) Električnega orodja ne uporabljajte v okoljih z nevarnostjo eksplozije, v katerih so prisotne vnetljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko povzročijo vnetje praha ali hlapov.
c) Otrokom in drugim osebam med uporabo električnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad električnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja mora biti primeren za vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Skupaj z zaščitno ozemljenimi električnimi orodji ne uporabljajte vtičev za prilagoditev. Nespremenjeni vtiči in primerne vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje zaradi električnega udara.

c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.

d) Električnega kabla ne uporabljajte za druge namene, na primer za prenašanje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Električnega kabla ne približajte virom vročine, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zviti električni kabli povečajo tveganje električnega udara.

e) Če delate z električnim orodjem na prostem, uporabljajte samo podaljške kablov, ki so primerni tudi za uporabo na prostem. Uporaba električnega podaljška, primernega za uporabo na prostem, zmanjša tveganje električnega udara.

f) Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega stikala za okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj počnete, dela z električnim orodjem se lotite premišljeno. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že en sam trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči hude telesne poškodbe.

b) Nsite osebno zaščitno opremo in vedno tudi zaščitna očala. Uporaba osebne zaščitne opreme, kot so maska za zaščito pred prahom, nedrseči zaščitni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Izogibajte se nehotenemu zagonu naprave. Prepričajte se, da je električno orodje izključeno, preden ga priključite na vir električnega toka in/ali akumulator, ga dvignete ali prenašate. Če imate pri prenašanju električnega orodja prst na stikalu ali vklopljeno električno orodje priključite na električno napajanje, lahko pride do nesreče.

d) Pred vklopom električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali izvijač na vrtečem se delu električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se neobičajni drži telesa. Poskrbite za varen položaj in vedno ohranjajte ravnotežje. Tako lahko električno orodje še posebej v nepričakovanih situacijah bolje nadzorujete.

f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila imejte varno oddaljene od premikajočih se delov. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali lase.

g) Če lahko vgradite naprave za sesanje in prestrezanje praha, jih priključite in jih uporabljajte pravilno. Uporaba naprave za sesanje praha lahko zmaniša nevarnost zaradi praha.

h) Ne bodite iz napačnih razlogov prepričani o lastni varnosti in ne ravnajte drugače, kot je navedeno v pravilih za varno uporabo električnega orodja, tudi će ste električno orodje uporabili že večkrat in imate z njim izkušnje. Nepazljivo ravnanje lahko v nekaj sekundah povzroči hude telesne poškodbe.

4. Uporaba in ravnanje z električnim orodjem

a) Električnega orodja ne preobremenjujte. Za svoje delo uporabljajte zani predvideno električno orodje. Delo s primernim električnim orodjem v navedenem območju moči je boljše in varnejše.

b) Ne uporabljajte električnih orodij z okvarjenim stikalom. Električno orodje, ki ga ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Pred spreminjanjem nastavitev naprave, menjavo delovnega orodja ali odlaganjem električnega orodja izvlecite vtič iz vtičnice in/ali odstranite snemljivi akumulator. Ta previdnostni ukrep prepreči nehoteni zagon električnega orodja.

d) Ko električnih orodij ne uporabljate, jih hranite zunaj dosega otrok. Osebam, ki z uporabo niso seznanjene ali niso prebrale teh navodil, ne dovolite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in delovna orodja skrbno vzdržujte. Preverjajte, ali premični deli orodja delujejo brezhibno in niso zatakjeni ter ali deli niso odlomljeni ali tako poškodovani, da je ovirano delovanje električnega orodja. Pred uporabo električnega orodja poskrbite za popravilo poškodovanih delov. Veliko nezgod nastane zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja vzdržujte ostra in čista. Skrbno vzdrževana rezalna orodja z ostrimi rezili se manj zatikajo in so lažje vodljiva.

g) Električno orodje, pribor, delovno orodje itd. uporabljajte skladno s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba električnih orodij za nepredvideno uporabo lahko priveđe do nevarnih situacij.

h) Ročaje in površine ročajev vzdržujte suhe, čiste ter brez olja in maščobe. Drseči ročaji in površine za oprijem ne omogočajo varne uporabe ter obvladovanja električnega orodja v nepredvidljivih situacijah.

5. Uporaba in ravnanje z akumulatorskim orodjem

a) Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je namenjen za določeno vrsto akumulatorjev, uporabljate z drugimi vrstami akumulatorjev, obstaja nevarnost požara.
b) V električnih orodjih uporabljajte samo zanje predvidene akumulatorje. Uporaba drugih akumulatorjev lahko povzroči telesne poškodbe in nevarnost požara.
c) Akumulator, ki ga ne uporabljate, hranite stran od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih manjših kovinskih predmetov, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroči opekline ali ogenj.
d) Ob napačni uporabi lahko iz akumulatorja izteče tekočina. Preprečite stik s to tekočino. Ob nenamernem stiku mesto sperite z vodo. Če pride tekočina v stik z očmi, poleg tega poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko draži kožo ali povzroči opekline.
e) Ne uporabljajte poškodovanih ali spremenjenih akumulatorjev. Poškodovani ali spremenjeni akumulatorji se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozijo ali nevarnost telesnih poškodb.
f) Akumulatorjev ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature nad 130 °C (265 °F) lahko povzročijo eksplozijo.
g) Upoštevajte vsa navodila za polnjenje in akumulatorja ali akumulatorskega orodja nikoli ne polnite zunaj temperaturnega območja, navedenega v navodilih za uporabo. Napačno polnjenje ali polnjenje zunaj dovoljenega temperaturnega območja lahko uniči akumulator in poveča nevarnost požara.

PREVIDNO! NEVARNOST EKSPLOZIJE! Nikoli ne polnite baterij, ki niso primerne za polnjenje.

Akumulator zaščitite pred vročino, na primer tudi pred dolgotrajno neposredno sončno svetlobo, in ognjem, vodo ter vlago. Obstaja nevarnost eksplozije.

6. Servis

a) Električno orodje dajte v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ohrani varnost električnega orodja.

b) Poškodovanih akumulatorjev nikoli ne vzdržujte. Vsakršno vzdrževanje akumulatorjev naj izvaja izključno proizvajalec ali pooblaščena servisna služba.

Varnostna navodila za škarje za pločevino

■ Orodje trdno držite.
■ Obdelovanec brezhibno zavarujte.
■ Rok ne približujte vrtljivim delom.
■ Robovi in ostružki obdelovanca so ostri. Nosite rokavice. Da se obvarujete pred telesnimi poškodbami, je priporočljivo tudi, da nosite čevlje z debelimi podplati.
■ Orodja ne polagajte na ostružke obdelovanca. V nasprotnem primeru lahko pride do poškodb in motenj v delovanju orodja.
■ Orodja ne pustite delovati brez nadzora. Napravo v položaju držite samo z rokami.
Vedno pazite na varen položaj. Če napravo uporabljate na visoko ležečih delovnih mestih, se prepričajte, da pod njo ni nobene osebe.
Takoj po obdelavi se ne dotikajte vtisnega zatiča, matrice ali obdelovanca, saj so deli še zelo vroči in lahko povzročijo opekline na koži.
■ Preprečite prerez električnih kablov. To lahko povzroči hude nesreče zaradi električnega udara.

Originalni pribor/dodatne naprave

■ Uporabljajte samo pribor in dodatne naprave, ki so navedeni v navodilih za uporabo oziroma imajo pritrdilne nastavke, skladne z napravo.

OPOZORILO!

■ Ne uporabljajte pribora, ki ga ni priporočil PARKSIDE. To lahko povzroči električni udar in ogenj.

Varnostna navodila za polnilnike

■ Otroci od 8. leta starosti naprej in osebe z zmanjšanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem smejo napravo uporabljati le pod nadzorom ali će so bili poučeni o varni uporabi naprave in so razumeli nevarnosti, ki izhajajo iz njene uporabe. Otroci se z napravo ne smejo igrati. Otroci brez nadzora ne smejo čistiti ali opravljati uporabniškega vzdrževanjanaprave.

- Če je električni priključni kabel pri tej napravi poškodovan, ga mora zamenjati proizvajalec, njegova servisna služba ali podobno usposobljena oseba, da ne pride do nevarnosti.

Polnilnik je primeren samo za uporabo v zaprtih prostorih.

OPOZORILO!

Če je električni priključni kabel pri tej napravi poškodovan, ga mora zamenjati proizvajalec, njegova servisna služba ali podobno usposobljena oseba, da ne pride do nevarnosti.

POZOR!

Ta polnilnik lahko polni samo naslednje akumulatorje: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1.
♦ Veljaven seznam združljivih akumulatorjev najdete na www.Lidl.de/Akku.

Pred prvo uporabo

Polnjenje akumulatorja (glejte sliko D)

PREVIDNO!

▶ Preden akumulator vzamete iz polnilnika oz. ga vstavite vanj, zmeraj potegnite električni vtič iz vtičnice.

OPOMBA

▶ Priporočena temperatura okolice za uporabo z orodji in baterijami je med -5 °C ter 50 °C.
- Akumulatorja nikoli ne polnite, če je temperatura okolice pod 10 °C ali nad 40 °C. Če litij-ionski akumulator hranite dlje časa, morate redno preverjati njegovo napolnjenost. Najprimernejša napolnjenost je med 50 in 80 %. Akumulator naj bo shranjen na hladnem in suhem mestu pri temperaturi okolice med 0 °C ter 50 °C.

♦ Akumulato ^3 vtaknite v hitri polnilnik 1fglejte sliko D).
♦ Električni vtič priključite v vtičnico. Lučka LED za polnjenje ⑰ sveti rdeče.
Zelena lučka LED za polnjenja 18 kaže, da je postopek polnjenja zaključen in je akumulator 3 pripravljen za uporabo.

POZOR!

Če rdeča lučka LED za polnjenje 7 utripa, je akumulator 3 pregret in ga ni mogoče napolniti.
Če rdeča in zelena lučka LED za polnjenje 17 utripata skupaj, je akumulator 3 kvarjen.
♦ Akumulato ^3 potisnite v napravo.
Polnilnik med dvema zaporednima postopkoma polnjenja izklopite za najmanj 15 minut. V ta namen potegnite električni vtič iz električne vtičnice.

Vstavljanje/odstranjevanje akumulatorja iz naprave

Vstavljanje akumulatorja

♦ Akumulato ^3 vstavite v ročaj, tako da se zaskoči.

Odstranjevanje akumulatorja

♦ Pritisnite tipko za sprostite ^2 in akumulator ^3 odstranite.

Preverjanje stanja akumulatorja

- Za preverjanje stanja akumulatorja pritisnite tipko za stanje akumulatorja 4 glejte tudi glavno sliko). Stanje oziroma preostala kapaciteta se prikaže na lučki LED akumulatorja 5 takole: RDEČA/ORANŽNA/ZELENA = napolnjen do konca RDEČA/ORANŽNA = srednje napolnjen RDEČA = skoraj prazen - akumulator napolnite

OPOZORILO! NEVARNOST TELESNIH POŠKODB!

▶ Pred kakršnim koli delom na napravi jo izklo-pite in odstranite baterijo.

Sprememba položaja držala matrice (glejte sliko A)

Položaj matrice je mogoče spremeniti za 360°. Mogoči so štirje delovni položaji s premikom za 90°. Delovne položaje lahko nastavite na naslednji način:

♦ Vijak inbu6 odvijte s priloženim šestkotnim ključem 11

Držalo matrice 9 zavrtite v želeni delovni položaj, tako da kaže posamezna odprtina v držalu matrice 9 roti vijaku inbus . 6

♦ Znova privijte vijak inbu 6 s priloženim šestkotnim ključem 11

Z rahlim vrtenjem držala matrice9 preverite, ali je to pritrjeno v pravilnem položaju.

Dovoljena debelina materiala

Največja zmogljivost reza je odvisna od kakovosti in trdnosti materiala. Merilni zarezi ⑦ n ⑧ držalu matrice ⑨ lužita kot merilo debeline za dovoljeno debelino reza. Nikoli ne režite debelejših materialov od navedenih v tehničnih podatkih.

♦ Vijak inbus ^12 odvijte s priloženim šestkotnim ključem ^14 da lahko potem vtisni zatič ^13 vzamete iz držala orodja ^15

Za montažo vstavite nov priložen vtisni zati 13 v držalo orodja 15ako, da kaže odprtina v vtisnem zatiču 16 proti vijaku inbus . 12

♦ Trdno privijte vijak inbu ^12 , da pritrdite vtisni zatič ^13

Držalo matric 9 znova namestite na držalo orodja 15h ga vstavite v napravo.

Držalo matrice 9 zavrtite v želeni delovni položaj, tako da kaže posamezna odprtina v držalu matrice 9 roti vijaku inbus . 6

♦ Znova privijte vijak inbu 6 s priloženim šestkotnim ključem 11

Z rahlim vrtenjem držala matric 9 preverite, ali je to pritrjeno v pravilnem položaju.

Začetek uporabe

Vklop/izklop

Vklop naprave

♦ Stikalo za vklop/izklop ^1 potisnite v položaj »O«.

Izklop naprave

♦ Stikalo za vklop/izklopotisnite v položaj »|«.

Mazanje

♦ Za podaljšanje življenjske dobe vtisnega zatiča 13n matrice rni linijo reza nanesite običajno strojno olje. To je posebej pomembno pri rezanju aluminija.

Postopek rezanja

Za vstavljanje držala matrice ⑨ pri notranjih izrezih je potrebna odprtina, večja od 22 mm.

Vzdrževanje in čiščenje

OPOZORILO! NEVARNOST TELES-NIH POŠKODB! Napravo pred vsemi deli na napravi izklopite in električni vtič potegnite iz vtičnice.

■ Naprava mora biti zmeraj čista, suha in brez olja ali maziv.

■ Za čiščenje ohišja uporabljajte suho krpo. Nikoli ne uporabljajte bencina, topil ali čistil, ki razžirajo umetne snovi.

Če litij-ionski akumulator hranite dlje časa, morate redno preverjati njegovo napolnjenost. Najprimernejša napolnjenost je med 50 % in 80 %. Akumulatorje je najbolje hraniti na hladnem in suhem.

Proizvajalec

1. S tem garancijskim listom Kompernass Handels GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne po-manjkljivosti in okvare zaradi napak v materia-lu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postokih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali ne-pravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Garancijska doba ne velja pri

• normalnem zmanjšanju kapacitete akumulatorja,
  · poslovni rabi izdelka,
• poškodbi ali spremembi izdelka s strani stranke,
• neupoštevanju predpisov o varnosti in vzdrževanju, napačne uporabe,
• poškodbah zaradi naravnih nesreč.

Za akumulatorje serij X 12 V in X 20 V Team serije dobite tri leta garancije od datuma nakupa.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

OPOZORILO!

Napravo dajte v popravilo samo servisni službi ali strokovnjaku za elektrotehniko, ki naj uporablja le originalne nadomestne dele. S tem zagotovite, da se ohrani varnost naprave.
Zamenjavo vtiča ali električnega kabla zmeraj prepustite proizvajalcu naprave ali njegovi servisni službi. S tem zagotovite, da se ohrani varnost naprave.

Odstranjevanje med odpadke

Embalaža je iz okolju prijaznih materialov in jo lahko oddate na lokalnih zbirališčih reciklažnih odpadkov.

Električnih orodij ne zavrzite med gospodinjske odpadke!

V skladu z evropsko direktivo 2012/19/EU je treba rabljena elek-

trična orodja zbirati ločeno in jih oddati za ekološko primerno predelavo.

Akumulatorjev ne odvrzite med gospodinjske odpadke!

Akumulatorje je treba pred odstranitvijo med odpadke vzeti iz naprave. Okvarjene ali izpraznjene akumulatorje je

treba v skladu z Direktivo 2006/66/EC reciklirati. Akumulator in/ali napravo oddajte na javnih zbira-liščih.

O možnostih odstranitve neuporabnih električnih orodij/akumulatorjev povprašajte pri svoji občinski ali mestni upravi.

Embalažo odložite med odpadke na okoljsko primeren način. Upoštevajte oznake na različnih embalažnih materialih in jih po potrebi ločite. Embalaž-

ni materiali so označeni s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: umetne snovi, 20–22: papir in karton, 80–98: sestavljeni materiali.

O možnostih za odstranitev odsluženega izdelka vprašajte pri svoji občinski ali mestni upravi.

Izdelek je mogoče reciklirati, je podvržen razširjeni odgovornosti proizvajalca in se zbira ločeno.

Izvirna izjava o skladnosti

Mi, podjetje KOMPERNASS HANDELS GMBH in odgovorna oseba za dokumentacijo: gospod Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NEMČIJA, izjavljamo, da je ta izdelek skladen z naslednjimi standardi, normativnimi dokumenti in direktivami ES:

Direktiva o strojih

(2006/42/EC)

Direktiva o elektromagnetni združljivosti

(2014/30/EU)

Direktiva o omejevanju uporabe nevarnih snovi

(2011/65/EU)*

* Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec. Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

Serijska številka: IAN 359201_2110

Bochum, 12. 1. 2022

Pridržujemo si pravico do tehničnih sprememb zaradi razvoja.

Naročilo nadomestnih akumulatorjev

Če želite naročiti nadomestni akumulator za svojo napravo, lahko to udobno izvedete na internetu na naslovu www.kompernass.com ali po telefonu.

Ta izdelek bo zaradi omejene zaloge morda v kratkem času razprodan.

V nekaterih državah spletno naročanje nadomestnih delov ni mogoče. V tem primeru pokličite servisno številko.

Telefonsko naročilo

SI ServisSlovenijaTel.: 080 080 917

Za zagotavljanje hitre obdelave naročila imejte za morebitna vprašanja pripravljeno številko artikla (IAN 359201_2110) za svojo napravo. Številko artikla najdete na tipski tablici ali na naslovnici teh navodil.
