Produkttype	4-i-1 benzindrevet modulværktøj
Mærke	Parkside
Model	PBK 4 B3
Kategori	Elværktøj
Motor	2-taktsmotor, luftkølet, slagvolumen 51,7 cm³, maks. effekt 1,45 kW (1,97 hk)
Vægt (motorenhed)	6,1 kg
Vægt (beskæringsstang)	7,8 kg
Vægt (hækkeklipper)	8,5 kg
Vægt (kantklipper / 3-tands klinge)	8 kg
Brændstoftankkapacitet	1200 ml
Brændstofblanding	Blyfri benzin 90+ og 2-taktsolie, forhold 40:1
Kædeolietankkapacitet	120 ml
Skærelængde hækkeklipper	480 mm
Sværdlængde beskæringsstang	344,5 mm (12")
Kædehastighed	20 m/s
Skæreradius spole	43 cm
Skæreradius 3-tands klinge	25,5 cm
Garanteret lydeffektniveau	114 dB
Garanti	3 år
Reservedele	Fås på www.grizzlytools.shop
Vedligeholdelse	Rengøring efter hver brug, regelmæssig smøring af kæden, udskiftning af luftfilter og tændrør
Sikkerhed	Bær PPE (briller, handsker, hjelm, høreværn, sko), brug skulderrem, sikkerhedsafstand 15 m, må ikke bruges i regn

Ofte stillede spørgsmål - PBK 4 B3 PARKSIDE

Hvilken brændstofblanding skal jeg bruge til Parkside PBK 4 B3?

Brug en blanding af blyfri benzin (oktantal min. 90) og 2-takts motorolie til luftkølede motorer i forholdet 40:1. F.eks. til 1 liter benzin tilsættes 25 ml olie. Bland i den medfølgende flaske, inden tanken fyldes.

Hvordan starter jeg motoren koldt?

Sæt starteren i position || (koldstart). Tryk 6 gange på brændstofpumpen (priming bulb). Hold apparatet fast og træk flere gange i startgrebet, indtil motoren starter. Juster om nødvendigt starteren og giv kortvarigt gas for at gå i tomgang.

Hvordan strammer jeg savkæden?

Sluk motoren og afbryd tændrørshætten. Løsn møtrikken på kædehjulskappen. Drej kædestrammerskruen med uret med skruetrækkeren, indtil kæden ikke har noget slør på sværdet (ca. 2 mm afstand når den trækkes med 9 N). Spænd møtrikken igen. Kontrollér spændingen regelmæssigt, især efter de første snit.

Hvordan udskifter jeg trådspolen på kantklipperen?

Læg apparatet på jorden, lås fastgørelsesakslen med unbrakonøglen og skru kapslen af. Åbn kapslen ved at trykke på låseklapperne. Erstat den brugte spole med en ny, og før trådenderne gennem udløbsøjerne. Luk kapslen og skru den på igen. Reservesnor skal have en tykkelse på 2,4 mm og en længde på 6 m.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid øjenværn (briller eller visir), høreværn, hjelm, beskyttelseshandsker, skæresikre arbejdstøj og skridsikre sikkerhedssko. Brug også den medfølgende skulderrem til at fordele vægten.

Kan jeg bruge apparatet i regn?

Nej, brug er forbudt i regn eller fugtige omgivelser. Apparatet må ikke udsættes for fugt. Rengør det med en fugtig klud, men dyp det aldrig i vand og brug ikke en højtryksrenser.

Hvordan opbevarer jeg apparatet efter brug?

Tøm brændstoftanken og oliesystemet, hvis apparatet ikke skal bruges i 6-8 uger. Rengør apparatet og tilbehøret grundigt. Sæt transportbeskyttelse på klinger og kæde. Opbevar tørt, støvfrit og utilgængeligt for børn. Pak det ikke ind i plastposer.

Hvor finder jeg reservedele til Parkside PBK 4 B3?

Reservedele og tilbehør fås på hjemmesiden www.grizzlytools.shop. Du kan også kontakte kundeservice på numrene i brugsanvisningen. For at bestille skal du have delenummeret fra eksplosionstegningen.

Hvad er garantiens varighed?

Dette produkt har en garanti på 3 år fra købsdatoen. Garantien dækker materiale- og fabrikationsfejl, men ikke sliddele (klinger, kæde, spole osv.). Opbevar kvitteringen som dokumentation.

Hvordan justerer jeg karburatoren?

Karburatoren er justeret på fabrikken for optimal ydeevne. Hvis justering er nødvendig, skal den udføres af et autoriseret værksted. Uautoriseret indgriben kan annullere garantien.

BRUGSANVISNING PBK 4 B3 PARKSIDE

Benzin multihaveredskab 4i1

Oversættelse af den originale driftsvejledning

Læs opmærksomt inden brug og opbevar det sikkert til senere brug.

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

DK Oversættelse af den originale driftsvejledning

Side

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 20 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 PARKSIDE

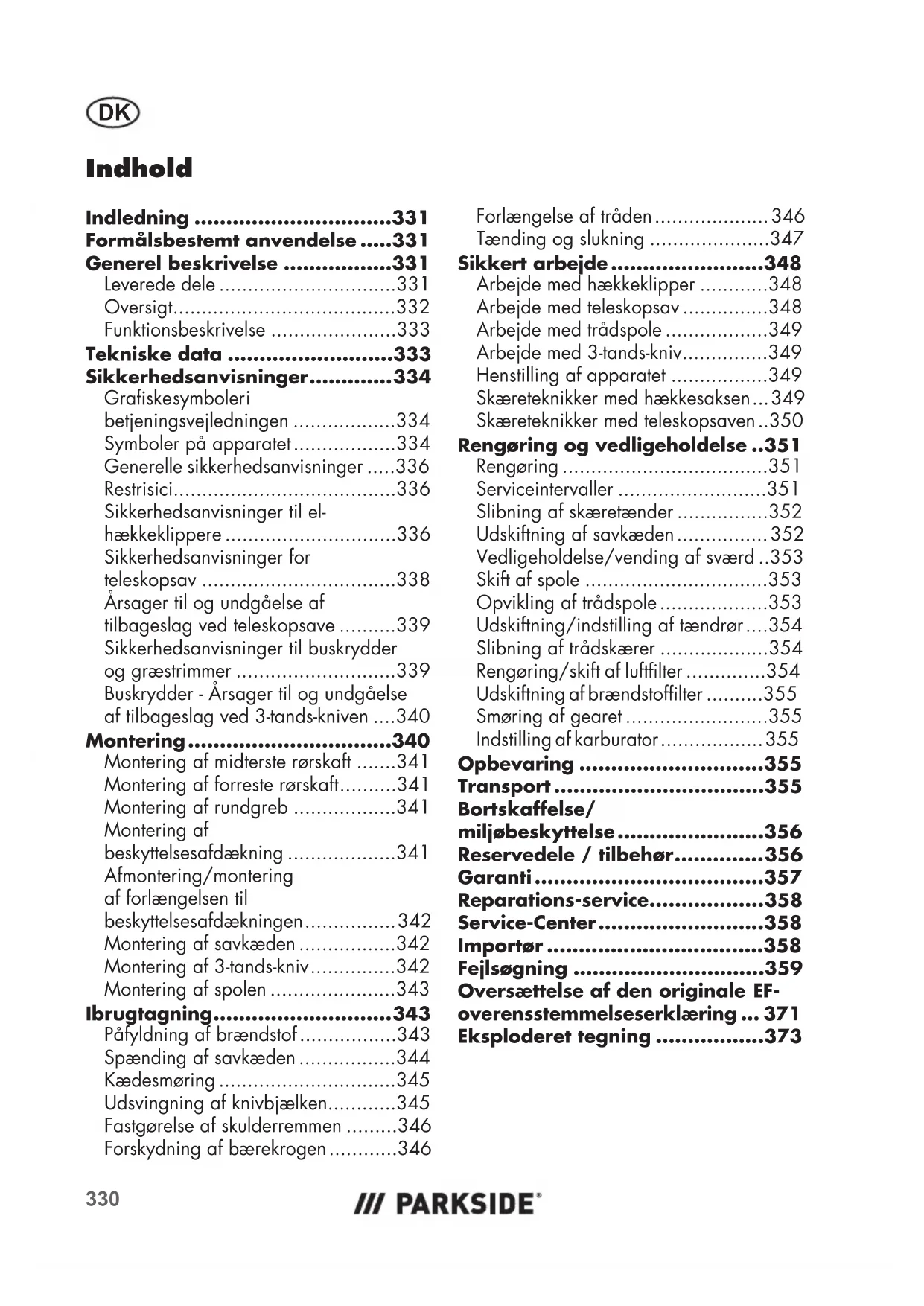

Inhalt

Einleitung......6

Bestimmungsgemäße

Verwendung 6

Funktionsbeskrivelse ....333

Sikkerhedsanvisninger......334

Grafiskesymboleri betjeningsvejledningen ....334

Symboler på apparatet....334

Generelle sikkerhedsanvisninger .....336

Restrisici....336

Sikkerhedsanvisninger til el- hækkeklippere ....336

Sikkerhedsanvisninger for teleskopsav ....338

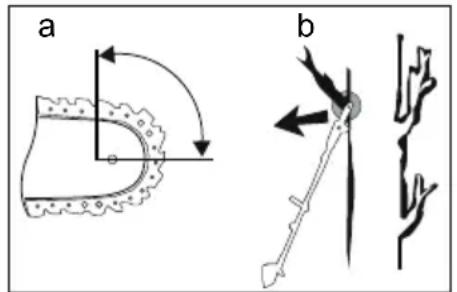

Årsager til og undgåelse af tilbageslag ved teleskopsave ....339

Sikkerhedsanvisninger til buskrydder og græstrimmer ....339

Buskrydder - Årsager til og undgåelse af tilbageslag ved 3-tands-kniven ....340

Montering....340

Montering af midterste rørskaft .....341

Montering af forreste rørskaft......341

Montering af rundgreb ......341

Montering af beskyttelsesafdækning ....341

Afmontering/montering af forlængelsen til

Montering af savkæden 342

Montering af 3-tands-kniv......342

Montering af spolen 343

Ibrugtagning....343

Påfyldning af brændstof....343

Spænding af savkæden 344

Kædesmøring 345

Udsvingning af knivbjælken......345

Fastgørelse af skulderremmen ......346

Forskydning af bærekrogen....346

Forlængelse af tråden 346

Tænding og slukning ....347

Sikkert arbejde....348

Arbejde med hækkeklipper ......348

Arbejde med teleskopsav ....348

Arbejde med trådspole 349

Arbejde med 3-tands-kniv......349

Henstilling af apparatet ....349

Skæreteknikker med hækkesaksen...349

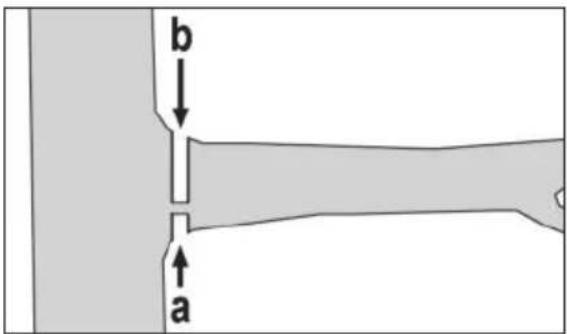

Skæreteknikker med teleskopsaven ..350

Slibning af skæretænder .....352

Udskiftning af savkæden 352

Vedligeholdelse/vending af sværd ..353

Skift af spole 353

Opvikling af trådspole 353

Udskiftning/indstilling af tændrør ....354

Slibning af trådskærer ....354

Rengøring/skift af luftfilter .....354

Udskiftning af brændstofffilter .....355

Smøring af gearet 355

Indstilling af karburator 355

Opbevaring 355

Transport 355

Bortskaffelse/ miljøbeskyttelse......356

Reservedele / tilbehør......356

Garanti 357

Reparations-service......358

Oversættelse af den originale EF-overensstemmelseserklæring ... 371

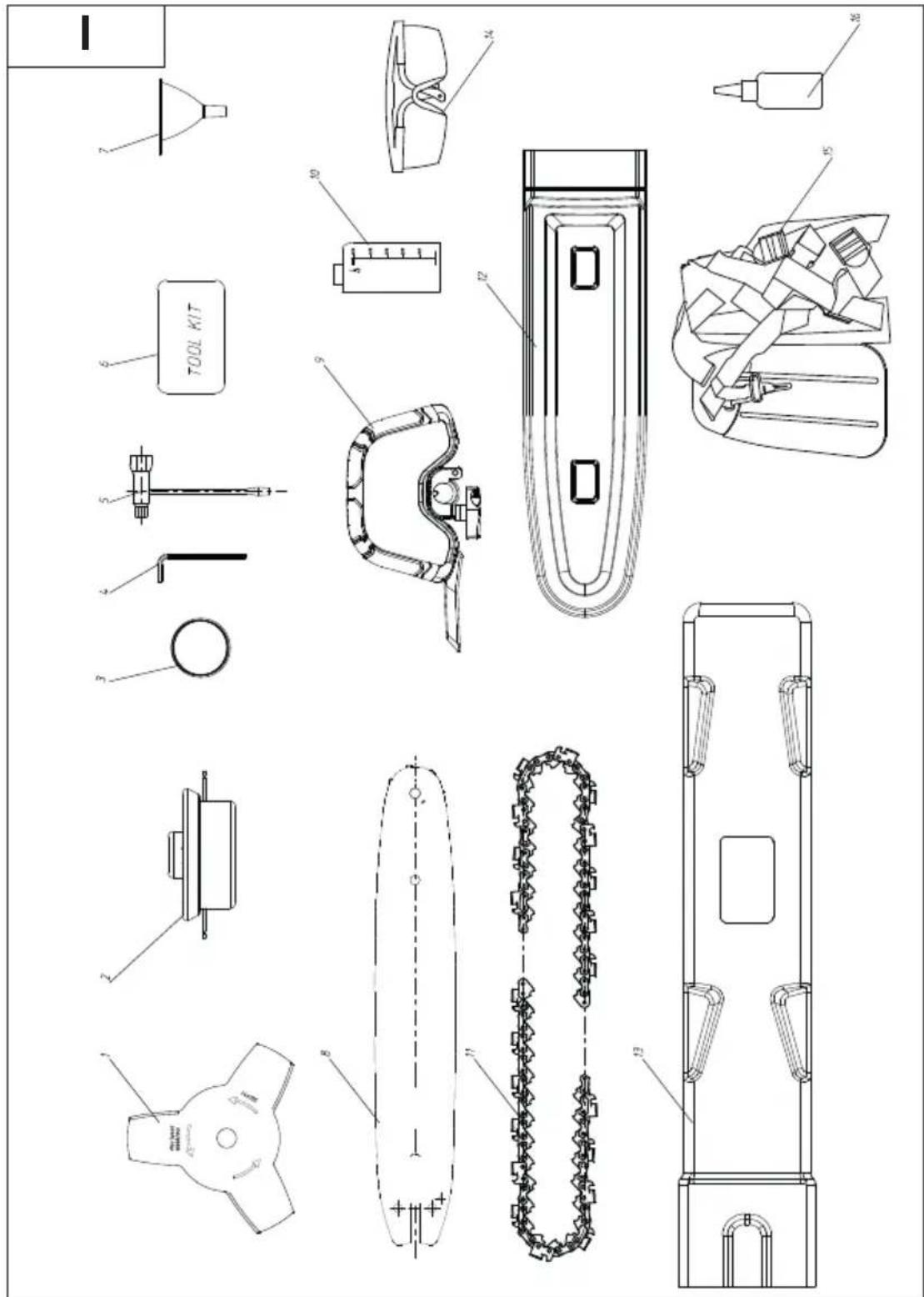

Eksploderet tegning ....373

Indledning

Hjertelig tillykke med købet af dit nye apparat. Med købet har du besluttet dig for et førsteklasses produkt.

Dette produkt er blevet testet under produktionen og underkastet en kvalitetstestet til sidst. Funktionaliteten af apparatet er således sikret. Det kan ikke udelukkes, at der i nogle tilfælde befinder sig restmængder af smøremidler ved eller i apparatet. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige anvisninger om sikkerhed, brug og bortskaffelse. Inden du anvender produktet, skal du gøre dig fortrolig med alle betjenings- og sikkerhedsanvisninger. Anvend kun produktet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert, og sørg for, at alle dokumenter følger med produktet, hvis dette gives videre til en tredjepart.

Apparatet er med hækkeklipper-påsats beregnet til skæring og trimning af hække, buske og stauder. Teleskopsav-påsatsen er beregnet til skæring af større grene og kviste. Påsatsen til trimmer og 3-tands-kniv er egnet til slåning af græs i haver, langs bedkanter og omkring træer eller hegnspæle og let buskads. Apparatet er kun beregnet til privat brug.

Apparatet er ikke beregnet til erhvervs-mæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan forårsage skader på apparatet og udgøre en alvorlig fare for brugeren.

Apparatet må kun anvendes af voksne.

Unge over 16 år må kun anvende apparatet under opsyn. Lokale forskrifter fastsætter eventuelt en aldersbegrænsning for brugeren. Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

Brugeren er ansvarlig for ulykker eller skader på andre mennesker eller disses ejendom.

Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i overensstemmelse med den bestemmelsesmæssige anvendelse, eller som skyldes forkert betjening.

Generel beskrivelse

De vigtigste funktionsdele er afbildet på den forreste og bageste udfoldningsside.

Leverede dele

• Motorenhed
• Hækkeklipper-påsats
• Teleskopsav-påsats
• Påsatsen trimmer og 3-tands-kniv
• forlængelsesbeslag, længde: 905 mm
• Savkæde
• Sværd
• Spolekabinet
• Rundgreb
• 3-tands-kniv
• Beskyttelsesafdækning
• 100 ml biologisk kædesavsolie
• 1 x blandingsbeholder
• Tragt
• 1 x skulderrem
• 1 x indvendig sekskantnøgle
• 1 x tændrørsnøgle med slidsskruetrækker
• Værktøjstaske
• 3 x Transportsikring

DK

• Beskyttelsesbriller
• Reservetråd (2,4 mm x 6 m)
• Betjeningsvejledning

Indvendig sekskantnøgle, tændrørsnøgle med en slidsskruetrækker og en reservetråd er i værktøjstasken (34) ved levering.

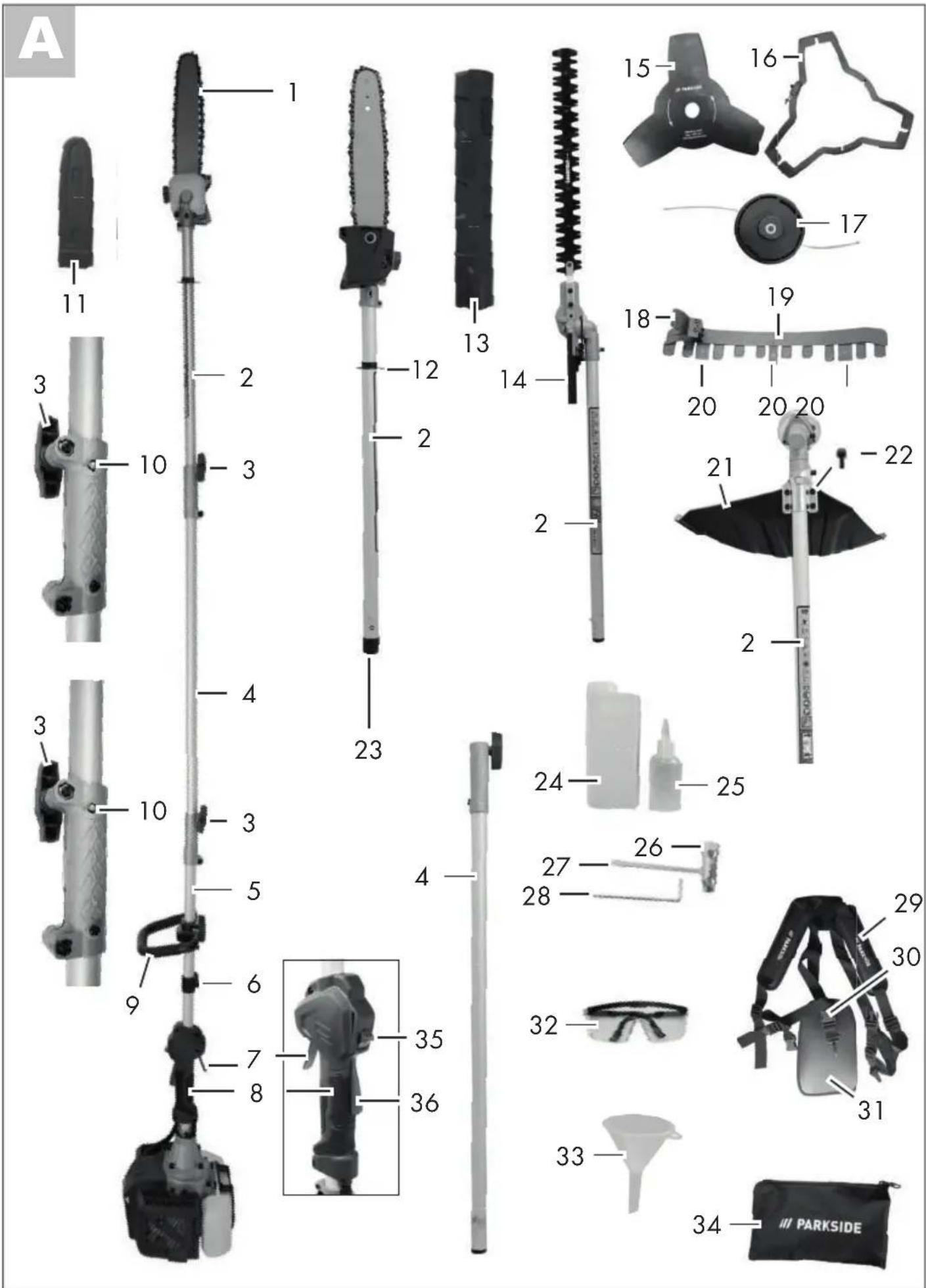

Oversigt

A

1 Sværd

2 Forreste rørskraft

3 Vingeskrue

22 Skrue med indvendig sekskant

23 Beskyttelseshætte

24 Brændstof-blandefl aske

25 Flaske

26 Monteringsnøgle/ tændrørsnøgle

27 Skruetrækker

28 Indvendig sekskantnøgle

29 Skulderrem

30 Hurtiglukning

31 Kropsbeskyttelse

32 Beskyttelsesbriller

33 Tragt
34 Værktøjstaske
35 STOP-kontakt
36 Gashåndtagsspærre

37 Boring

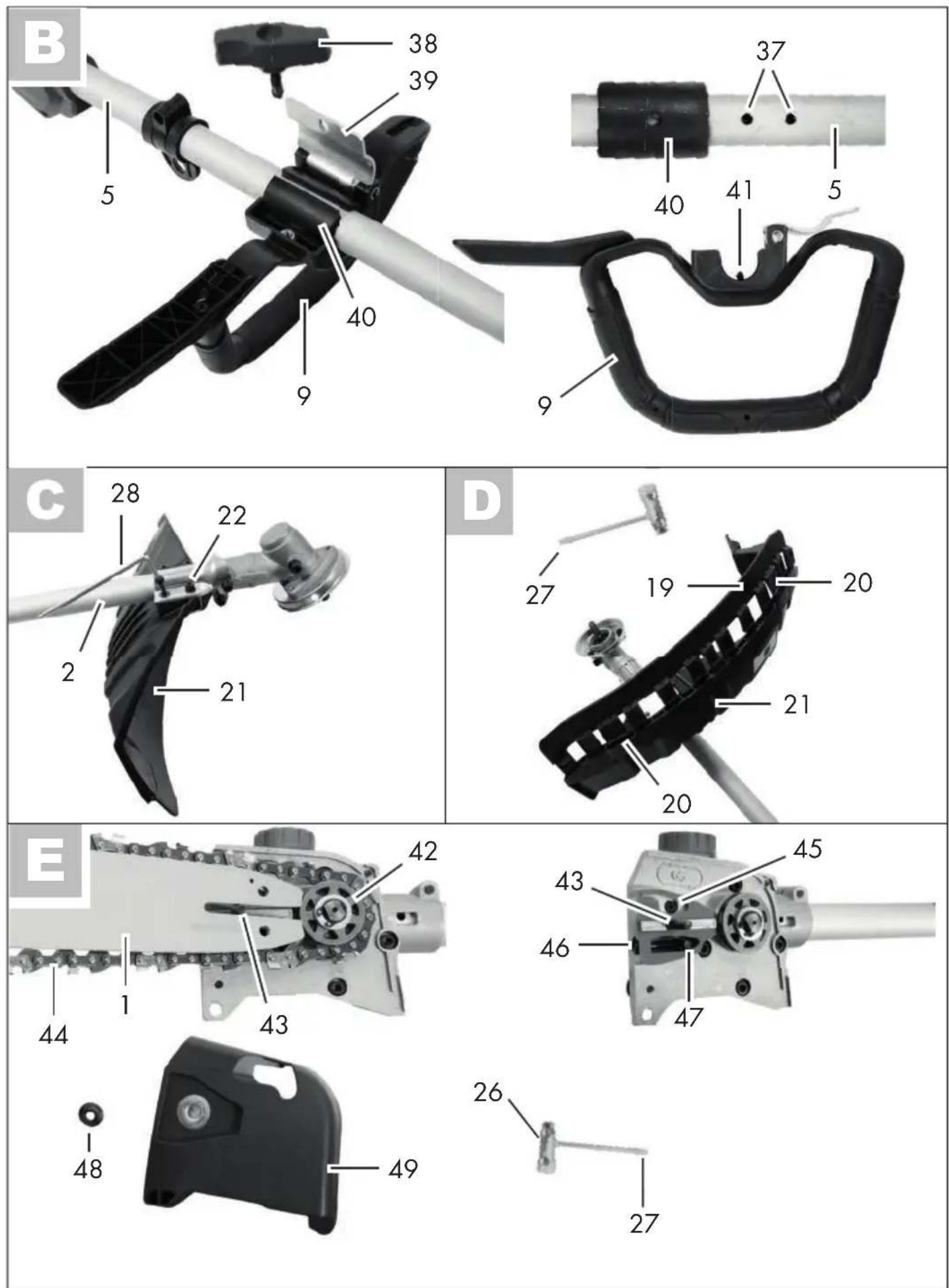

38 Vingeskrue

39 Klap

40 Gummi

41 Dorn

E

42 Kædehjul

43 Skinnebolt

44 Savkæde

45 Oliepassage

46 Skrue

47 Næse

48 Møtrik

49 Kædehjulsafdækning

F5

50 Holdespindel

51 Møtrik

52 Spændeskive

53 Underlagsskive

H _5

54 Brændstoftank

55 Tankdæksel

15

56 Olietankdæksel

57 Olietank

58 Minimusmarkering

59 Stilleskrue

J

60 Låsegreb

61 Sikringsgreb

L

62 Skrue

M 64

63 Startgreb

64 Chokerhåndtag

65 Brændstofpumpe (primer)

N

66 Ring til trådudgang

67 Udsparinger

68 Kliklukning
69 Spole
70 Not
71 Indhak

72 Tændrør

73 Tændrørsstik

74 Skrue

75 Luftfilterdæksel
76 Luftfilter
77 Luftfilterhus

78 Brændstofffilter

79 Skrue

Funktionsbeskrivelse

Apparatet drives med en luftkølet

2-taktsmotor. Apparatet er udstyret med en hækkeklipper-påsats (med sikkerhedsknivbjælke) og en teleskopsavpåsats med savkæde og en trimmer-påsats med trådspole eller 3-tands-kniv.

I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Benzin multihaveredskab....PBK 4 B3

Motor....2-taktsmotor, luftkølet

Brændstofblanding 40:1

Slagvolumen V....51,7 cm ^3

Motoreffekt P _maks ......1,45 kW (1,97 hk)

Motor-tomgangshastighed ..... 3000 min ^1

Maks. motoromdrejningstal .....9500 min ^1

Tankindhold/

tankvolumen ....1200 ml/1200 cm ^3

Vægt (motorenhed)....6,1 kg

garanteret lydeffektniveau (L _WA ) ..... 114 dB

Motorproducent

Sværdlængde 344,5 mm

Skærelængde ...... ca. 12" (\~300 mm)

Kædehjulets fortanding....7

Kæde ....Kangxin 3/8.050x44DL

Kædetykkelse 1,3 mm

Kædehastighed v _0 ......20 m/s

Olietankvolumen .... 120 cm³ / 120 ml

Vibration (a _h ) ved håndtag

Tomgang......7,237 m/s²; K= 1,5 m/s²

i brug .....7,420 m/s²; K= 1,5 m/s²

Vibration (a _h ) ved rundgreb

Tomgang......7,511 m/s²; K= 1,5 m/s²

i brug .....7,723 m/s ^2 ; K= 1,5 m/s ^2

Emissions-lydtrykniveau hvor brugeren står

målt lydettektniveau

(L_WA) 108,8 dB; K_WA = 3 dB

PBK 4 B3-3 - hækkeklipper

Vægt 8,5 kg

Skærelængde 480 mm

Maks. anbefalet grentykkelse......11 mm

Tomgangshastighed (uden belastning)

n_0 1550 min ^-1

Snit pr. minut 3100

Vibration (q_h)

på håndtaget.....8,37 m/s²; K= 1,5 m/s²

ved rundgrebet.....6,15 m/s ^2 ; K= 1,5 m/s ^2

Lydtrykniveau (LpA) ..... 98,8 dB; KpA = 3 dB

målt lydeffektniveau

(L_WA) 109,7 dB; K_WA = 1,98 dB

PBK 4 B3-2 - trimmer, spole

Vægt 8 kg

Klippecirkel, spole......43 cm / 430 mm

Trådstyrke....2,4 mm

Trådlængde....6,0 m

Omdrejningstal n _o ......7800 min ^-1

DK

Vibration ( a_h )

på håndtaget.....7,39 m/s²; K= 1,5 m/s²

ved rundgrebet.....7,99 m/s ^2 ; K=1,5 m/s ^2

Lydtrykniveau

(L_pA) 99,5 dB; K_pA = 3 dB

målt lydeffektniveau

(L_WA) 110,1 dB; K_WA = 1,98 dB

PBK 4 B3-2 - buskrydder, 3-tands-kniv

Vægt 8 kg

Klippecirkel 25,5 cm/255 mm

Omdrejningstal n _0 ......7800 min ^-1

Omdrejningstal 3-tands-kniv

n _maks. ....10000 min ^-1

Vibration (a_h)

på håndtaget.....8,49 m/s²; K= 1,5 m/s²

ved rundgrebet.....6,20 m/s ^2 ; K=1,5 m/s ^2

Emissions-lydtrykniveau hvor brugeren står

(L_pA) 98,9 dB; K_pA = 3 dB

målf lydeffektniveau

(L_WA) .....109,6 dB; K_WA = 1,98 dB

Den angivne vibrationsemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer.

Den angivne vibrationsemissionsværdi kan også anvendes til en indledende eksponeringsvurdering.

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Advarsel: Vibrationsemissionsværdien kan under brugen af elværktø-

jet afvige fra den angivne værdi, afhængigt af måden, hvorpå elværktøjet anvendes.

Forsøg at holde belastningen pga. vibrati- oner så lav som muligt. En måde at redu- cere vibrationsbelastningen på kan være at bære handsker ved brug af værktøjet og begrænse den tid, man arbejder med værktøjet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det er tændt, men kører uden belastning).

Kuldioxidemissionsværdien (CO2) der er vurderet gennem en EU-typegodken-delsesprocedure for dette apparat er: 1063,00 g/kWh

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsforskrifter ved arbejde med apparatet.

Grafi ske symboler i betjeningsvejledningen

Advarselsskilt med informationer til forebyggelse af personskader eller materielle skader

Påbudsskilt med informationer til forebyggelse af skader

Informationsskilt med informationer til bedre håndtering af apparatet

Symboler på apparatet

OBS!

Læs betjeningsvejledningen, og følg alle advarsels- og sikkerhedsanvisninger.

Bær øjenværn!

Bær høreværn!

Bær skæresikkert arbejdstøj.

Bær skridfaste sikkerhedssko.

Langt hår skal bindes op. Hold hår på afstand af bevægelige dele.

Udsæt ikke apparatet for regn. Apparatet må ikke være fugtigt og ikke des i fugtige omgivelser.

OBS! Der er fare for kvæstelser på grund af kørende knive

OBS! Nedfaldende genstande, særligt ved klipning over hovedhøjde

Træk tændrørsstikket ud inden vedligehold.

Livsfare på grund af elektrisk stød! Hold som minimum en afstand på 10 meter til højspændingsledninger.

Fare på grund af omkringfl yvende dele! Hold andre personer på af-

Hold omkringstående personer på afstand af apparatet

OBS! Tilbageslag - Vær opmærksom på, at apparatet kan slå tilbage under brugen.

Fare på grund af omkringfl yvende dele! Hold andre personer på afstand.

OBS! Varm overfl ade Fare for forbrænding.

Overhold en sikkerhedsafstand på mindst 15 m til andre personer.

Angivelse af garanteret lydeffektniveau L _WA i dB

Skærelængde

Sværdlængde

Skærelængde

Klippecirkel (spole)

Klippecirkel (3-tands-kniv)

Blandingsforhold 40:1, anvend KUN brændstofblanding

Undgå åben ild, åbne tændkilder og rygning er forbudt.

+

Tankdæksel til brændstofblanding

Anvend ingen rundsavsklinger eller savklinger med fl ere tænder.

Fare for kvæstelser!

Startforløb

Choker: Koldstart

Choker: Varmstart

DK

Smøring af kæden Drejeretning for skrue

Savkædens løberetning

Til anvendelse med trådspole

Henvisning til skrue til smøring med fedtsprøjte

Olietankdæksel til savkædeolie

Generelle sikkerhedsanvisninger

Arbejd ikke med apparatet uden et nødvendigt kursus om håndteringen af apparatet.

Før du tager apparatet i brug, skal du gøre dig fortrolig med alle betjeningsdele. ∅v dig i at håndtere apparatet, og få forklaret funktion, virkemåde og arbejdsteknik fra en erfaren bruger eller en fagmand. Sikr dig, at du straks kan stille apparatet fra dig i nødstilfælde. Et øjebliks uopmærksomhed ved brug af apparatet kan medføre kvæstelser.

Hvis der opstår en ulykke eller en fejl under driften, skal apparatet slukkes øjeblikkeligt. Sørg for at behandle skader korrekt, eller opsøg læge. Læs kapitlet "Fejlfinding" for at afhjælpe fejl, eller kontakt vores servicecenter.

Restrisici

Selvom dette elværktøj betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette elværktøjs konstruktion og udførelse:

a) Snitsår
b) Høreskader, hvis der ikke bæres egnet høreværn.
c) Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

Sikkerhedsanvisninger til el-hækkeklippere

Gør dig fortrolig med betjeningsvejledningen, inden du begynder at betjene apparatet.

VIGTIGT LÆS OPMÆRKSOMT INDEN BRUG SKAL OPBEVARES SOM DOKUMENTATION

Forberedelse

a) DENNE HÆKKESAKS KAN FORÅRSA- GE ALVORLIGE KVÆSTELSER! Læs an- visningerne til korrekt håndtering med og forberedelse, vedligeholdelse, start og slukning af hækkeklipperen grundigt igennem. Gør dig fortrolig med alle indstillingsdele og fagligt korrekt brug af hækkeklipperen.
b) Børn må ikke bruge hækkeklipperen.
c) Vær opmærksom på elledninger.
d) Hækkesaksen må ikke benyttes, hvis andre personer, særligt børn, er sig i nærheden.
e) Bær egnet tøj! Bær ikke løstsiddende tøj eller smykker, som kan blive viklet ind i bevægelige dele. Det anbefales at

bære tætsiddende handsker, skridsikre sko og beskyttelsesbriller.

f) Händter brændstof forsigtigt, det er let antændeligt og dampe er eksplosionsfarlige. De følgende punkter skal overholdes.

1) Brug kun en speciel beholder.
2) Fjern aldrig tankdækslet og påfyld ikke brændstof, när motoren kører. Lad motoren og udstødningsdele køle af, før du fylder brændstof på.
3) Rygning er forbudt.
4) Optank kun udendørs.
5) Opbevar hækkesaksen eller brændstofbeholderen aldrig i rum med åben flamme, f.eks. i nærheden af vandvarmere.
6) Hvis du har spildt brændstof, må du ikke starte motoren, men sætte hækkesaksen på afstand af stedet med spildt benzin inden start.
7) Sæt tankdækslet på efter opfyldning og luk den sikkert.
8) Hvis tanken skal tømmes, skal det foregå udendørs.

g) Hvis skæreanordningen kommer i berøring med et fremmedlegeme, eller hvis driftslydene forøges, eller hækkesaksen vibrerer kraftigere end normalt, skal du slukke motoren, så hækkesaksen standser. Træk tændrørsstikket af tændrøret og gør følgende:

1) kontrollér for skader;
2) kontrollér med henblik på løse dele, og fastgør alle løse dele;
3) udskift beskadigede dele med nye, eller få dem repareret.

h) Bær altid høreværn under arbejdet.

i) Bær altid øjenværn under arbejdet.

j) Hvis der opstår en ulykke eller en fejl under driften, skal apparatet slukkes øjeblikkeligt. Sørg for at behandle skader korrekt, eller opsøg læge.

Drift

a) Motoren skal standses før:
1) rengøring eller fjernelse af en bløring;
2) kontrol, reparation eller arbejde pohækkesaksen;
3) indstilling af skæreanordningens arbejdsposition;
4) hækkesaksen efterlades uden op- syn.

b) Forvis dig altid om, at hækkesaksen er indstillet korrekt i en af de fastlagte arbejdspositioner, før motoren startes.

c) Under drift af hækkesaksen skal du sørge for, at du står sikkert, især hvis du bruger et trin eller en stige.

d) Anvend ikke hækkesaksen, hvis skæreanordningen er defekt eller meget slidt.

e) For at reducere risikoen for brand skal motoren og lyddæmperen holdes rene for snavs, blade og overskydende smøremiddel.

f) Kontrollér, at alle greb og sikkerhedsanordninger er monteret ved brugen af hækkesaksen. Forsøg aldrig at anvende en hækkesaks, der er ufuldstændig eller er ombygget på en måde, der ikke er tilladt.

g) Brug altid begge hænder, när du bruger hækkesaksen.

h) Vær altid opmærksom på dine omgivelser og på eventuelle farer, som du ikke kan høre på grund af støjen fra hækkesaksen.

a) Når hækkesaksen tages ud af drift med henblik på vedligeholdelse, inspektion eller opbevaring, skal du slukke moto-ren og sikre dig, at alle roterende dele står helt stille. Træk tændrørsstikket af tændrøret. Lad hækkesaksen køle af, før den kontrolleres, indstilles osv.

DK

b) Opbevar hækkesaksen på et sted, hvor benzindampe ikke kan komme i kontakt med åben ild eller gnister. Lad altid hækkesaksen køle af, før du opbevarer den.
c) Ved transport eller opbevaring af hækkesaksen skal transportbeskyttelsen altid påsættes på skæreanordningen.

øvrige anvisninger

• Brug altid skulderremmen og hold apparatet fast i håndtaget og rundgrebet. Hold pauser under arbejdet og skift regelmæssigt arbejdsposition.
• Sørg for god ventilering, når du håndterer brændstof. Ryg ikke under optankning, og hold varmekilder af enhver slags på afstand. Optank aldrig, mens motoren kører.
• Sluk motoren og lad apparatet køle af, inden du fjerner blokeringer.

Sikkerhedsanvisninger for teleskopsav

Nationale forskrifter kan begrænse brugen af apparatet.

• Efterse apparatet dagligt før hver brug, og efter at den er blevet tabt eller på anden måde påvirket for væsentlige skader eller defekter.
• Brug aldrig apparatet i nærheden af overjordiske højspændingsledninger. Der er fare for elektrisk stød!
• Brug passende personlige værnemidler ved brug af apparatet: Høreværn, øjenværn (visir eller briller), hovedbeskyttelse og skærefast, tætsiddende arbejdstøj.
• Brug skridsikre sko ved brug af apparatet.
• Anvendelsestid og pauser Længerevarende brug af apparatet kan medføre vibrationsbetingede blodcir-

kulationsforstyrrelser i hænderne - det såkaldte hvide-fingre-syndrom. Du kan dog forlænge anvendelsestiden ved at anvende egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at disposition til dårligt blodomlob, lave udendørstemperaturer eller store gribekræfter under arbejdet kan forringe apparatets anvendelsestid.

- Vær altid opmærksom. Tænk over, hvad du foretager dig. Brug din sunde fornuft. Brug ikke elapparater, når du er træt. Personer, der er påvirker af alkohol, narkotika eller lægemidler, der forringer reaktionsevnen, må ikke arbejde med apparatet.

- Brug altid skulderremmen og hold apparatet fast i håndtaget og rundgrebet. Hold pauser under arbejdet og skift regelmæssigt arbejdsposition.

- Hold en sikkerhedsafstand til andre personer og hold kun fast i apparatet ved håndtagene.

- Pas ved arbejde over hovedhøjde på, ikke at blive ramt af nedfaldene grene.

- Indtag ikke en farlig arbejdsposition. Arbejd ikke på en stige! Arbejd kun på et fast og stabilt underlag! Undgå unaturlige kropsstillinger. Sørg for altid at være i balance. Sørg for tilstrækkelig belysning under arbejdet. Sørg for god stabilitet ved våde forhold, sne og is, på skrænter og på ujævnt terræn.

- Advarsel mod udstødningsemissioner

Apparatet producerer giftige udstødningsgasser, så snart motoren kører. Disse gasser kan være lugtfrie og usynlige. Derfor må der aldrig arbejdes med apparatet i lukkede eller dårligt ventilerede rum.

Årsager til og undgåelse af tilbageslag ved teleskopsave

Pas på tilbageslag! Vær opmærksom på, at saven kan slå tilbage under brugen. Der er fare for kvæstelser. Du kan undgå tilbageslag ved at være forsigtig og bruge den korrekte saveteknik.

a b

• Tilbageslag kan forekomme, när spidsen af styreskinnen berører en genstand, eller hvis træet bøjer og savkæden kommer i klemme i snittet (se fig. b).
• En berøring med skinnespidsen kan i mange tilfælde resultere i en uventet, bagudrettet reaktion, hvor styreskinnen slås opad og i retning af brugeren (se fig. a).
• Fastklemning af savkæden på overkanten af styreskinnen kan medføre et kraftigt stød fra skinnen mod brugeren.
• Alle disse reaktioner kan resultere i, at du mister kontrollen over saven og dermed risikerer at komme til skade. Stol ikke udlukkende på sikkerhedsanordningerne på kædesaven. Som bruger af en kædesavn, skal du tage forskellige forholdsregler for at undgå uheld og ikke komme tilskade.

Et tilbageslag skyldes forkert brug af elværktøjet. Dette kan forebygges med passende forholdsregler, som beskrevet i det følgende:

• Hold fast i saven med begge hænder - tommelfinger og de øvrige fingre skal holde fast omkring håndtagene på kædesaven. Sørg for at både krop og arme befinder sig i en position, hvor du kan modstå tilbage-slagskræfterne. Når der tages egnede foranstaltninger, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven.
• Undgå unaturlige kropsstillinger. Derved opnås en bedre kontrol over kædesaven i uventede situationer.
• Brug altid de erstatningsskinner og savkæder, som foreskrives af producenten. Forkerte erstatningsskinner og savkæder kan resultere i, at kæden knækker, og/eller et tilbage-slag.
• Følg anvisningerne fra producenten i forbindelse med slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.
• Sav ikke med sværdspidsen (se fig. b). Der er risiko for tilbageslag.
• Sørg for, at der ikke ligger nogen genstande på jorden, du kan snuble over.

Sikkerhedsanvisninger til buskrydder og græstrimmer

• Efterse apparatet dagligt før hver brug, og efter at den er blevet tabt eller på anden måde påvirket for væsentlige skader eller defekter.
• Brug passende personlige værnemidler ved brug af apparatet: Høreværn, øjenværn (visir eller briller), hovedbeskyttelse og skærefast arbejdstøj.
• Brug skridsikre sko ved brug af apparatet.

DK

• Brug altid skulderremmen og hold apparatet fast i håndtaget og rundgrebet.
• Vær altid opmærksom. Tænk over, hvad du foretager dig. Brug din sunde fornuft. Brug ikke elapparater, når du er træt. Personer, der er påvirker af alkohol, narkotika eller lægemidler, der forringer reaktionsevnen, må ikke arbejde med apparatet.
• Sluk motoren og lad apparatet køle af, inden du fjerner blokeringer.
• Hold en sikkerhedsafstand på 15 meter til andre personer og hold kun fast i apparatet ved håndtagene.
• Advarsel mod udstødningsemissioner

Apparatet producerer giftige udstødningsgasser, så snart motoren kører. Disse gasser kan være lugtfrie og usynlige. Derfor må der aldrig arbejdes med apparatet i lukkede eller dårligt ventilerede rum.

Længerevarende brug af apparatet kan medføre vibrationsbetingede blodcirkulationsforstyrrelser i hænderne - det såkaldte hvide-fingre-syndrom. Du kan dog forlænge anvendelsestiden ved at anvende egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at disposition til dårligt blodomløb, lave udendørstemperaturer eller store gribekræfter under arbejdet kan forringe apparatets anvendelsestid.

- Indtag ikke en farlig arbejdsposition. Arbejd ikke på en stige! Arbejd kun på et fast og stabilt underlag! Undgå unaturlige kropsstillinger. Sørg for altid at være i balance. Sørg for tilstrækkelig belysning under arbejdet. Sørg for god stabilitet ved våde forhold, sne og is, på skrænter og på ujævnt terræn.

Buskrydder - Årsager til og undgåelse af tilbageslag ved 3-tands-kniven

Ved et tilbageslag udsættes brugeren for et kraftigt slag fra kombiapparatet. Derved kan brugeren miste kontrollen over apparatet og komme alvorligt til skade. Du kan undgå tilbageslag ved at være forsigtig og bruge den korrekte teknik.

Når 3-tands-kniven anvendes, er der risiko for tilbageslag, når knivskæret støder på en forhindring (sten, træ).

• Hold apparatet fast med begge hænder.
• Sørg for, at der ikke ligger forhindringer på jorden, og anvend ikke 3-tands-kniven i nærheden af hegn, metalpæle eller lignende.

Anvend kun værktøjer, der er slebet grundigt. Sæt apparatet i position A, når der skal skæres i tykke stilke.

Montering

Fjern tændrørsstikket før alt arbejde på apparatet (0 73).

Brug kun originale dele.

Apparatet kan valgfrit anvendes med hækkeklipper-, teleskopsav- el-

ler trimmer-påsatsen med enten spole eller 3-tands-kniv.

Afmonteringen sker i omvendt rækkefølge.

Montering af midterste rørskraft

Den midterste rørskraft bruges til teleskopsav- og hække-klipper-påsatsen.

1. Løsn vingeskruen (3).
2. Skub det midterste rørskraft (4) ind i rørskafet (5) ved kabinettet. Den detaljerede visning af fremgangsmåden, kan du se i afbildning S.
3. Drej det midterste rørskraft (4) med en let drejebevægelse, indtil knappen (10) går i indgreb i hullet i rørskaffet (5).
4. Fastgør det midterste rørskraft (4) med vingeskruen (3).

Skru vingeskruen (3) fast, indtil der ikke er noget

mærkbart spil på det midterste rør- skaft (4)! Skrues den på med mak- simal kraft, beskadiges rørskafet.

Montering af forreste rørskaft

Fjern beskyttelseshætten(erne) (23) fra det forreste rørskaft (2) inden monteringen.

Det forreste rørskraft af teleskopsaven - og hækkesaks-påsatsen monteres på det midterste rørskraft (4).

1. Løsn vingeskruen (3).
2. Skub det forreste rørskraft (2) ind i rørskaffet (5) ved kabinettet eller i det midterste rørskraft (4). Den detaljerede visning af fremgangsmåden, kan du se i afbildning S.
3. Drej det forreste rørskraft (2) med en let drejebevægelse, indtil knappen (10) går i indgreb i hullet i rørskafet (5) el-

ler det midterste rørskraft (4).

1. Fastgør det forreste rørskraft (2) med vingeskruen (3).

Skru vingeskruen (3) fast, indtil der ikke er noget

mærkbart spil på det forreste rør- skaft (2)! Skrues den på med mak- simal kraft, beskadiges rørskaftet.

Montering af rundgreb

Rundgrebet (9) må af sikkerhedsmæssige årsager kun

fastgøres til en af de to positioner som boringerne angiver.

Benbeskyttelsen skal altid befinde sig på betjeningssiden!

1. Løsn i givet fald vingeskruen (38) og stil den sølvfarvede klap (39) lodret.
2. Sæt rundgrebet (9) oppefra på gummiet (40) på rørskafet (5). Vælg en af de to positioner som er angivet af boringerne (37) i rørskafet (5). Du kan skubbe gummiet (40) til det ønskede sted.
   Dornen (41) i rundgrebet (9) skal sidde i hullet i gumnmiet (40), elan rundgrebet (9) ikke monteres t.
3. Luk klappen (39) og fastgør den med vingeskruen (38).

Montering af beskyttelsesafdækning

1. Påsæt beskyttelsesafdækningen (21) på holderen ved det forreste rørskraft (2).
2. Skru beskyttelsesafdækningen (21) fast med de fire indvendige sekskantskruer (22) ved det forreste rørskraft (2).

D Afmontering/montering af forlængelsen til beskyttelsesafdækningen

Når 3-tands-kniven anvendes, skal forlængelsen (19) af beskyttelsesafdækningen (21) tages af.

Når spolen anvendes, skal forlængelsen (19) være monteret.

Afmontering af forlængelsen til beskyttelsesafdækningen

1. Klips de tre knapper (20) til kliklukningen ud ved hjælp af en skruetrækker A (27).

2. Træk forlængelsen (19) til beskyttelses- afdækningen (21) af.

Montering af forlængelsen til beskyttelsesøfdækningen

1. Klips de tre knapper (20) til kliklukningen i ved hjælp af en skruetrækker (27).

Rengør forlængelsen (19) og be- skyttelsesafdækningen (21) efter hver brug.

E Montering af savkæden

Vær opmærksom på savkædens løberetning. Denne er angivet på kædehjulsafdækningen (49) og oven overskinnebolten (43).

Efterspænd savkæden efter de første 5-6 trin.

se kapitlet "Spænding af savkæden".

1. Anbring apparatet på en plan overflade.

2. Fjern kædehjulsafdækningen (49) ved at løsne møtrikken (48) med monteringsnøglen (26).

3. Læg savkæden (44) ind i sværdrillen. Læg savkæden (44) omkringkædehjulet (42).

4. Sæt sværdet (1) og savkæden (44) på skinnebolten (43). Når næsen (47), til højre under skinnebolten (43), falder i hak i den runde fordybning på sværdet, sidder sværdet korrekt.

Det er normalt, at savkæden (44) hænger lidt ned.

1. Forspænd savkæden (44) ved at dreje skruen (46) til kædespændingen i urets retning med en skruetrækker (27).

2. Sæt kædehjulsafdækningen (49) på. Stram møtrikken (48) på kædehjulsafdækningen.

Forsigtig! Savkæden (44) kan tabe lidt olie.

Montering af 3-tands-kniv

En sikker anvendelse af apparatet er kun garanteret med PARKSIDE 3-tands-kniven. Anvendelsen af ikke-tilladte knive kan føre til kvæstelser.

Når 3-tands-kniven anvendes, skal forlængelsen

(D 19) af beskyttelsesafdækningen tages af, se kapitel: "Afmontering/montering af forlængelsen til beskyttelsesafdækningen".

1. Læg apparatet på jorden, og kontrollér, at apparatet ligger stabilt.

2. Bloker holdespindlen (50) som vist med den indvendige sekskantnøgle (28).

3. Sæt 3-tands-kniven (15) på holdespindlen (50). Kniven kan anvendes på begge sider.

4. Fastgør kniven, den tyndeste mellemlagsskive (53), spændeskiven (52) og møtrikken (51) mod uret med monteringsnøglen (26).

Sæt møtrikken (51), i spændeskiven (52).

1. Fjern den indvendige sekskantnøgle (28)!

Afmonteringen sker i omvendt rækkefølge.

Montering af spolen

Når trådspolen anvendes, skal forlængelsen (19) af beskyttelsesafdækningen monteres, se kapitel: "Afmontering/montering af forlængelsen til beskyttelsesafdækningen".

Udskift ikke de ikke-metalli- ske träde på spolehovedet med metalliske tråde! Der er fare for kvæstelser!

1. Læg apparatet på jorden, og kontrollér, at apparatet ligger stabilt.
2. Bloker holdespindlen (50) som vist med den indvendige sekskantnøgle (28).
3. Skru spolekabinettet (17) mod uret på holdespindlen (50).
4. Fjern den indvendige sekskantnøgle (28)!

Afmonteringen sker i omvendt rækkefølge.

Ibrugtagning

Fjern tændrørsstikket før alt arbejde på apparatet (0 73).

Bær egnet tøj, handsker, øjen-, hoved- og høreværn og skærefaste arbejdssko under arbejdet. Kontrollér altid før brug, at apparatet er funktionsdygtigt. Tænd-/sluk-knappen må ikke være låst. Hvis en kontakt er beskadiget, må der ikke længere arbejdes med apparatet.

Der er fare for personskader eller materielle skader.

Overhold reglerne for støjbeskyttelse og lokale forskrifter. Anvendelsen af apparatet kan være indskrænket eller forbudt på bestemte dage (f.eks. søn- og helligdage), på bestemte klokkeslæt (middag, nat) eller i bestemte områder (f. eks. kursteder, klinikker osv.).

Påfyldning af brændstof

Sørg for god ventilering, när du håndterer brændstof. Ryg ikke under optankning, og hold varmekilder af enhver slags på afstand. Optank aldrig, mens motoren kører.

Åbn forsigtigt tankdækslet, så et eventuelt overtryk kan slippe langsomt ud.

Apparatet skal startes i en afstand på mindst 3 m fra stedet, hvor der blev påfyldt brændstof. Hvis dette ikke overholdes, er der fare for brand eller eksplosioner.

Tanken har et volumen på 1200 ml.

DK

Anvend kun den brændstofblanding, der anbefales i vejledningen. Brændstofblandingen ældes. Anvend derfor ikke en brændstofblanding, der er ældre end 3 måneder. Overholdes dette ikke, kan motoren blive beskadiget, og du mister dit garantikrav.

Undgå direkte hudkontakt med benzin ogindändingen af dampe. Der er sundhedsfare!

Apparatet er udstyret med en totaktsmotor, og drives derfor ude-

lukkende med en blanding af benzin og totaktsmotorolie i forholdet 40:1.

Tabel for brændstofblanding:

Benzin 2-takts olie
1,00 liter 25 ml
3,00 liter 75 ml
5,00 liter 125 ml
Blandings-procedure	40 dele benzin + 1 del olie

• Anvend blyfri kvalitetsbenzin med et oktantal på mindst 90.

• Den optimale ydelse opnås vedanvendelseafolie til luftkølede totaktsmotorer.

• Bland benzin og olie i brændstof-blandeflasken(24). Anvend skalaen på beholderen.

• ↓OIL ↑PETROL Fyld først benzin i brændstof-blandeflasken(24) op til stregen "PETROL". Tilføj derefter olie op til "OIL"-markeringen. Luk og ryst brændstof-blandeflasken(24).

• Skru tankdækslet (55) af, og fyld brændstofblandingen på brændstoftan-

ken (54) ved hjælp af tragten (33). Tør brændstofrester af omkring tankdækslet (55) og luk tankdækslet (55) igen.

Rengør tragten (33) efter hver brug.

Spænding af savkæden

Efterspænd ikke savkæden i varm tilstand, da den efter afkøling trækker sig lidt sammen igen. Overholdes dette ikke, kan det medføre skader på styreskinnen eller motoren, da savkæden nu ligger for stramt på sværdet.

Savkæden skal spændes regelmæssigt af hensyn til brugerens sikkerhed; samtidig reduceres og forhindres slid og skader på kæden. Vi anbefaler brugeren at kontrollere kædespændingen og korrigere kædespændingen, hvis nødvendigt, i tids-intervaller af 10 minutter.

Ved arbejde med saven opvarmes savkæden, hvorved den udvider sig en smule. Denne "forlængelse" må man særligt forvente ved nye savkæder.

Kædespænding og kædesmøring påvirker i høj grad savkædens levetid.

Savkæden er spændt korrekt, når den ikke hænger ned på sværdets underside og kan trækkes hele vejen rundt med hånden iført handsker. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og sværdet ikke have en indbyrdes afstand på mere end 2 mm.

10 min 9 N max. 2 mm

Fare for kvæstelser!

(Efter-)spænd savkæden ved slukket motor.

Spænding af savkæden

1. Løsn møtrikken (48) til kædehjulsafdækningen (49) med monteringsnøglen (26).
2. Spænd savkæden (44) ved at dreje skruen (46) til kædespændingenmed urets retning med skruetrækkeren (27). Reducér savkædens spænding ved at dreje skruen mod uret.
3. Fastgør kædehjulsafdækningen (49) ved at tilspændemøtrikken (48) med monteringsnøglen (26).

Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Kædesmøring

Sværd og savkæde må aldrig mangle olie. Er der for lidt olie på teleskopsaven, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røgudvikling eller misfarvning af sværdet.

Så snart motoren er tændt, flyder olien til sværdet.

Sluk altid saven og lad moto- ren køle af, før du hælder

kædeolie på. Løber olien over, er der risiko for brandfare.

Påfyldning af kædeolie:

- Kontrollér jævnligt oliestandsvisningen på olietanken (57), fyld efter med olie,

når minimumsmærket (58) "MIN" er nået. Olietanken kan indeholde ca. 120 ml olie.

• Anvend bioolie, som indeholder ind-holdsstoffer til reduktion af friktion og slitage. Olien kan bestilles igennem vores servicecenter. Alternativt kan der anvendes en kædesmøreolie med lavt indhold af klæbeadditiver.

• Tøm olietanken inden længere driftspauser (6 - 8 uger).

• Skru olietankdækslet (56) af, og hæld kædeolie fra flasken (25) i tanken.

• Tør eventuelt spildt olie af, og luk olietanksdækslet (56) igen.

Udsvingning af knivbjælken

Knivbjælken skal regelmæssigt kontrolleres for slitage og efterslibes.

En sløv knivbjælke overbelaster apparatet. Skader som følge heraf er ikke dækket af garantien.

1. Hold knivbjælken fast i håndgrebet (14) til justering af knivbjælken.
2. Åbn sikringsgrebet (61), og hold det trykket.
3. Udøv samtidig tryk på låsegrebet (60) og løsn knivbjælkens fiksering.
4. Knivbjælken kan nu svinges ud. Lad låsegrebet (60) gå i hak i det ønskede låsetrin.

Apparatet har 12 läsetrin til arbejdet.

1. Slip derefter sikringsgrebet (61) igen, og sørg for, at det springer tilbage til sin udgangsposition.

Fastgørelse af skulderremmen

Kropsbeskyttelsen (31) på skulderremmen skal placeres m kroppen og apparatet.

Det anbefales principielt at anvende skulderremmen ved en hvilken som helst brug af apparatet.

Sluk altid for apparatet, før du tager skulderremmen af.

Skulderremmen er forsynet med en hurtigudløser. Dermed kan apparatet i faresituationer hurtigt løsnes fra skulderremmen.

Tryk i tilfælde af fare på begge sider af hurtigudløseren (se → ←), for at udløse hurtigudløseren.

1. Tag skulderremmen (29) på som en rygsæk. Lukningen skal sidde på brystet.
2. Indstil remlængden således, at kropsbeskyttelsen (31) er på højde med hoften.
   Placér kropsbeskyttelsen (31) på hoften mellem kroppen og apparatet.
3. Åbn hurtiglukningen (30).
4. Åbn karabinhagen og fastgør den på bærekrogen (6) ved rørskaffet (5) af apparatet.
5. Klips igen hurtiglukningen (30) med apparatet fast til skulderremmen (29).

Ved brug af skulderremmen (29) bør polstringen ligge på skuldrene,

Forskydning af bærekrogen

Vælg for spolen/3-tands-kniven og tele- skopsaven/hækkeklipperen den korrekte position for bærekrogen (6) . Du kan forskyde bærekrogen (6), for at opnå en bedre vægtfordeling af apparatet.

Ved brug af spole/3-tands-kniv:

Ved apparatet, der er fastgjort på skulderremmen, skal følgende forhold være gældende uden at du rører ved det med hånden,

① spolen skal hvile let på jorden.
② 3-tands-kniven skal balancere ca. 20 cm over jorden.

1 Løsn skruen (62) på bærekrogen til skulderremmen ved hjælp af den indvendige sekskantnøgle (28), og spænd den derefter kun let.
2. Afbalancer apparatet afhængigt af skæreværktøjet efter ovenstående kriterier, idet du forskyder bærekrogen (6) på rørskaffet (5).
3. Tilspænd skruen (62), når apparatet befinder sig i den ønskede position.

Forlængelse af tråden

Dit apparat er udstyret med en automatik til dobbelttrådning.

Dvs. de to tråde forlænges, när der prikkes på jorden med skærehovedet.

1. Hold det tændte apparat over et græsområde.
2. Prik et par gange let med skæreho-vedet på jorden. Dermed forlænges tråden.

Trädskæreren (18), der sidder i forlængelsen til beskyttelsesafdækningen (19), skærer träden i den ønskede længde.

Hvis ikke trådenderne kan forlænges:

• Sluk for apparatet.
• Tryk spoleindsatsen til anslag, og træk kraftigt i trådenden.

Hvis trådenderne ikke længere er synlige:

- Udskift trådspolen (se kapitlet "Udskiftning af spole").

OBS! Trådrester kan blive slynget væk og medføre

kvæstelser.

Tænding og slukning

Start motoren mindst 3 meter fra påfyldningsstedet.

Savkæden må ikke bevæge sig i tomgang. Hvis savkæden bevæger

sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet.

Kontakte service-centeret.

Apparatet er automatisk hastigheds- styret. I tomgang uden belastning er

motoromdrejningstallet lavere.

1. Ved anvendelse af trådspolen:

Kontrollér, at beskyttelseshætten på trådskæreren (A 18) er taget af.

Ved anvendelse af

3-/4-tands-kniven:

Kontrollér at forlængelsen ( A 19) til beskyttelsesafdækningen ( A 21) er taget af.

1. Anbring apparatet på et fast og plant underlag. Kontrollér at skæreværktøjet hverken har berøring med andre genstande eller jorden.

Koldstart:

1. Stil chokerhåndtaget (64) på position
2. Tryk 6 x på brændstofpumpen (primer) (65).
3. Hold apparatet fast med én hånd på håndtaget (8). Træk flere gange hurtigt i startsnorens startgreb (63) med den anden hånd, indtil motoren starter.

OBS! Træk ikke startsnoren for langt ud - brudfare!

Hvis ikke apparatet starter efter 3-4 forsøg, skal chokeren stilles manuelt på position ||.

1. Tryk på gashåndtagsspærren (36) og kortvarigt på gashåndtaget (7), så chokerhåndtaget springer til position ||↓||. Apparatet kører i tomgang.

Lad apparatet køre varm et øje-blik.

1. Til slåning/klipning/savning holdes gashåndtagsspærren (36) nede, mens gaspedalen (7) aktiveres.
2. For at slukke motoren, skal du skubbe STOP-kontakten (35) fremad.

Varmstart:

1. Lad chokerhändtaget (64) blive position || |.
2. Hold apparatet fast med den ene hånd ved det øverste rørskraft (5). Træk flere gange hurtigt i startsnorens start-greb (63) med den anden hånd, indtil motoren starter.

i Apparatet kører nu i tomgang.

OBS! Træk ikke startsnoren for langt ud - brudfare!

1. For at slukke motoren, skal du skubbe STOP-kontakten (35) fremad.

Hvis ikke motoren starter efter det andet forsøg, skal du forsøge at starte den uden choker i positionen Varmstart. Hvis ikke dette lykkes, skal du følge anvisningerne i kapitlet "Fejlsøgning".

Sikkert arbejde

• Brug ikke apparatet, när du står på en stige, eller när du på anden vis står på et usikkert underlag.
• Foretag ikke uovervejet skæring. Dette kan skade dig og andre.
• Børn skal være under opsyn, så det sikres, at de ikke leger med apparatet.
• Skift arbejdsstilling med jævne mellemrum. Længerevarende brug af apparatet kan medføre vibrationsbetingede kredsløbsforstyrrelser i hænderne. Du kan dog forlænge anvendelsestiden ved at anvende egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at disposition til dårligt blodomlob, lave udendørstemperaturer eller store gribekræfter under arbejdet kan forringe apparatets anvendelsestid.
• Teleskopsaven/hækkeklipperen skal holdes i en vinkel på maksimal 60° for at sikre et sikkert arbejde.
• På hældninger skal du altid stå oven over eller ved siden af den gren, der skal saves.
• Hold saven så tæt ind til kroppen som muligt. Det giver den bedste balance.

Arbejde med hækkeklipper

Vær i forbindelse med klipningen opmærksom på, at der ikke opstår berøring med trådhegn eller plantestøtter. Dette kan medføre skader på knivbjælken.

• Undgå øjenskader ved at bruge beskyttelsesbriller under arbejdet med hækkeklipperen.
• Hold altid apparatet godt fast med begge hænder, den ene hånd på det bageste håndgreb og den anden hånd på det forreste rundgreb (A 9).
  Tommelfingeren og de øvrige fingre skal slutte godt rundt om håndtagene.
• Sørg for at skulderremmen ( A 29) sidder behageligt for at sikre, at du har godt fat i hækkesaksen.
• Hvis knivene er blokeret af faste genstande, skal du øjeblikkeligt slukke for apparatet og trække strømstikket ud eller tage batterierne ud og derefter fjerne blokeringen.
• Undgå overbelastning af produktet under arbejdet.

Arbejde med teleskopsav

Hvis savkæden er fastklemt, må du ikke forsøge at trække teleskopsaven ud med vold. Der er fare for kvæstelser. Sluk motoren og brug en trækarm eller kile til at få teleskopsaven fri.

• Savkæden bør have nået maksimal hastighed, før du begynder at save.
• Du har mere kontrol, hvis du saver med undersiden af sværdet (med trækkende savkæde) og ikke med oversiden af sværdet (med skubbende savkæde).
• Savkæden må under gennemsavningen eller efterfølgende hverken komme i

kontakt med jorden eller andre genstande.

• Pas på, at savkæden ikke klemmes fast i savsnittet. Træstammen må ikke brække eller splintre.
• Vær opmærksom på sikkerhedsforanstaltningene mod tilbageslag (se sikkerhedsanvisningerne).
• Fjern nedhængende grene ved at sætte snittet oven over grenen.
• Krogede grene afkortes enkeltvist.

Arbejde med trådspole

• Hold apparatet på små græsområder i en vinkel på ca. 30°, og sving skærehovedet ensartet til højre og venstre i en halvcirkelformet bevægelse.
• De bedste resultater opnås ved en maksimal græslængde på 15 cm. Når græsset er højere, anbefales det at gennemføre flere slåninger.
• Ved klipning rundt om træer, hegns-pæle eller andre forhindringer skal du bevæge dig langsomt rundt om forhindringen med apparatet og klip med trådspidserne.
• Undgå berøring med faste forhindringer (sten, mure, stakitter etc.). Dette ville medføre hurtig slitage af tråden. Anvend kanten af beskyttelsesafdækningen til at holde apparatet i den rigtige afstand.

OBS! Skærehovedet må ikke lægges på jorden under drif-

Arbejde med 3-tands-kniv

Brug altid skulderremmen samt egnet beskyttelsestøj

under arbejdet. Bær øjen- og høre- værn og hovedbeskyttelse.

Vær opmærksom på, at kniven er installeret korrekt. Udskift beskadi-gede eller sløve værktøjer. Der er fare for kvæstelser.

Bearbejd kun frie og plane arealer med kniven. Inspicér arealet, der skal klippes, omhyggeligt og fjern alle fremmedlegemer. Undgå at støde mod sten, metal eller andre forhindringer. Kniven kan blive beskadiget, og der er risiko for tilbageslag.

• Hold skærehovedet over jorden under arbejdet, og sving apparatet ligesom en le langsomt frem og tilbage i en ensartet bue.
• Hold ikke skærehovedet på skrå.
• Anvend ikke apparatet til at klippe tilgroede områder eller krat.
• Kontrollér kniven regelmæssigt for skader, og udskift beskadigede knive.

Henstilling af apparatet

• Læg redskabet på jorden med motorhuset nederst.
• Læg skæreanordningen mod jorden uden tryk.
• Udøv ikke statisk tryk på skæreanordningen.

Skæreteknikker med hækkesåksen

• Skær først tykke grene af med en grensaks.
• Knivbjælken med to sider gør det muligt at skære i begge retninger eller med svingbevægelser fra den ene side til den anden.
• Bevæg ved et lodret snit hækkesaksen ensartet fremad eller op og ned i bueform.

DK

• Bevæg ved et vandret snit hækkesaksen i seglform til kanten af hækken, så afskårne grene falder ned på jorden.
• For at opnå lange, lige linjer anbefales det at opspænde snore.

Klipning af hække:

Det anbefales at skære hækkene i en trapezlignende form for at forhindre, at de nederste grene mister bladene. Dette svarer til den naturlige plantevækst, hvor hækkene udvikler sig optimalt. Ved skæringen reduceres kun de unge skud, og derved dannes en tæt forgrening og en god afskærmning.

1. Klip først siderne på hækken. Bevæg hertil hækkesaksen med vækstretningen nedefra og opad. Hvis du klipper oppefra og nedad, bevæges tyndere grene udad, hvorved der kan opstå tynde steder eller huller.
2. Klip derefter overkanten efter ønske: lige, tagformet eller rund.
3. Unge planter bør allerede trimmes for at opnå den ønskede form. Hovedskuddet bør forblive uberørt, indtil hækken har nået den ønskede højde. Alle andre skud klippes ned til det halve.

Plejning af frit voksende hække:

Frit voksende hække får ikke noget formsnit men skal plejes regelmæssigt, så hækken ikke bliver for høj.

Skæreteknikker med teleskopsaven

Vær opmærksom på risikoen for tilbageslag og nedfaldende grene samt grene, der ligger på jorden.

• Savning af små grene:

Læg savens anslagsflade mod grenen for at undgå rykagtige bevægelser fra saven, når savningen startes. Før saven med et let tryk gennem grenen oppefra og nedad. Vær opmærksom på, at grenen kan knække, før du regner med det, hvis du har fejlbedømt størrelsen og vægten af grenen.

• Savning af større grene:

Lav først et aflastningssnit, hvis du har med større grene at gøre, så du kan save grenen af kontrolleret. Sav et snit (a) i den nederste tredjedel af grenen (med oversiden af sværdet). Sav derefter oppefra og nedad (med undersiden af sværdet) mod det første snit (b).

b a

• Savning af delstykker:

Sav store eller lange grener af i flere stykker, så du har kontrol over, hvor de lander.

- Sav først de nederste grene af træet for at gøre det nemmere for afsavede grene at falde ned.

• Når afsavningen af slut, øges savens vægt betydeligt for brugeren, da saven ikke længere støttes på grenen. Her er der risiko for at miste kontrollen over saven.
• Træk kun saven ud af snittet med kørende savkæde for at undgå, at saven klemmes fast.
• Sav ikke med spidsen af skæreudstyret.
• Sav ikke i den fortykkede grenansats. Det vil modarbejde træets heling.

Advarsel! Risiko for kvæstelser på grund af bevægelige, farlige dele!

Sluk for motoren ogtræk tændrørsstikket før alt arbej- å apparatet (0 73).

ningsvejledning, skal udføres af vores servicecenter. Brug kun originale dele.

Bær handsker, när du håndterer kniven, savkæden og knivbjælken.

Udfør følgende rengørings- og vedlige- holdelsesarbejde regelmæssigt. Derved garanteres en lang og sikker anvendelse af apparatet.

• Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele. Kontrollér at skruerne sidder godt fast.
• Skær ikke med stumpe eller slidte knive eller kæder, da det kan overbelaste apparatets motor og gear.

- Kontroller afdækninger og sikkerhedsanordninger for skader og korrekt position. Udskift dem om nødvendigt.

Rengøring

• Rengør apparatet efter hver brug. Rengør motorhuset med en fugtig klud eller en børste. Apparatet må ikke sprøjtes med vand eller lægges ned i vand.
• Hold ventilationsåbninger på apparatet rene. Brug en fugtig klud eller en børste hertil.
• Anvend ingen rengørings- eller opløsningsmidler. Redskabet kan blive beskadiget i en grad, så det ikke kan repareres. Kemiske substanser kan angribe apparatets plastdele.
• Hold altid apparatet rent. Efter hver brug af apparatet skal du

- rengøre kniven (med en olieholdig klud);

- smøre knivbjælken med olie ved hjælp af en oliekande eller spray.

Udfør vedligeholdelsesarbejdet, som er opført i tabellen, regelmæssigt. Med regelmæssig vedligeholdelse forlænges levetiden af dit apparat. Derudover opnår du optimal skæreydelse og undgår ulykker.

Tabel vedligeholdelsesintervaller

Apparatdel Handling		Før hver anvendelse	Driftstimer
			10 20
Hele apparatet	Kontrollér tilstanden, udskift beskadigede dele ved behov	√
tilgængelige skruer og møtrikker	Kontrollér, tilspænd		√
Luftfilter Rengør eller udskift				√
Brændstofffilter Udskift			√
Tændrør Rengør/indstil/udskift			√
Brændstofslanger Kontrollér, udskift ved behov		√
Betjeningsgreb Kontrollér funktion		√
Savkæde	Kontrollér, smør med olie, efterslib eller udskift ved behov	√
Sværd	Kontrollér, vend, rengør, smør med olie	√	√
Skærehoved	Kontrollér for korrekt monte-ring	√
Kobling	Kontrollér stilstand under tomgang	√
Gear Smør			√

Slibning af skæretænder

Efterslibning af en savkæde skal foretages af en fagmand, eller følg vejledningen til din savkædesliber (f.eks. fra Parkside). Efterslibning af en savkæde kræver en vis øvelse. I tvivlstilfælde er det bedre at udskifte savkæden.

Udskiftning af savkæden

En sikker anvendelse af apparatet er kun garanteret med følgende savkæde: Kangxin 3/8.050x44DL Anvendelsen af ikke-tilladte sav- kæder kan føre til alvorlige kvæ- stelser.

En varm savkæde trækker sig lidt sammen igen efter den er kølet af. Hvis du skifter savkæden i varm tilstand, kan det medføre skader på styre- skinnen eller motoren, da savkæden nu ligger for stramt på sværdet.

Fastgør aldrig en ny savkæde på en slidt fortanding eller på et beskadiget eller slidt sværd.

1. Løsn møtrikken (48) og tag kædehjuls- afdækningen (49) af.
2. Tag den gamle savkæde (44) af.

Den detaljerede montering kan du se i kapitel "Montering - Montering af savkæden". Spænding af en ny savkæde er beskrevet i kapitlet "Montering - Spænding af savkæden".

E Vedligeholdelse/vending af sværd

Sværdet skal vendes for hver 8. til 10. arbejdstime for at sikre en jäevn slitage.

1. Løsn møtrikken (48) og tag kædehjuls- afdækningen (49) af. Tag savkæden (44) og sværdet (1) af.
2. Kontrollér sværdet (1) for slitage. Fjern grater og ret styrefladerne med en flad fil.
3. Rengør oliepassagen (45) for at sikre en problemfri, automatisk oliering af savkæden under driften.
4. Drej sværdet (1) én gang omkring dets horisontale akse.
5. Læg savkæden (44) ind i sværdrillen. Læg savkæden (44) omkringkædehjulet (42).
6. Sæt sværdet (1) og savkæden (44) på skinnebolten (43). Når næsen (47), til højre under skinnebolten (43), falder i hak i den runde fordybning på sværdet, sidder sværdet korrekt.

Det er normalt, at savkæden (44) hænger lidt ned.

1. Forspænd savkæden (44) ved at dreje skruen (46) til kædespændingen med urets retning med monteringsnøglen (26).

2. Sæt kædehjulsafdækningen (49) på. Stram møtrikken (48) på kædehjulsafdækningen.

Skift af spole

En sikker anvendelse af apparatet er kun garanteret med PARSIDE-spolen. Anvendelsen af ikke-tilladte spoler kan føre til alvorlige kvæstelser.

Afbildning G:

1. Læg apparatet på jorden, og kontrollér, at apparatet ligger stabilt.
2. Bloker holdespindlen (50) som vist med den indvendige sekskantnøgle (28).
3. Skru spolekabinettet (17) med uret af holdespindlen (50).

Afbildning N:

1. Åbn spolekabinettet (17) ved at trykke kliklukningen (68) på begge sider af spolekabinettet (17) kraftigt indad, og tag låget til spolekabinettet af.

2. Sæt den nye spole (69) i låget på spolekabinettet (17), og før de to trådender gennem ringen til trådudgangen (66). Løsn i den forbindelse de to trådender fra noterne (70) på spolen.

3. Indsæt spolen (69) i låget på spolekabinettet (17), og saml låget og underdelen igen.

Sørg for, at ringene til trådudgangene (66) rammer de to ud-sparinger (67) på spolekabinettet, da låget ellers ikke kan lukkes.

Afbildning G:

1. Skru spolekabinettet (17) mod uret på holdespindlen (50).

2. Fjern den indvendige sekskantnøgle (28)!

3. Afkort trådsnoren til ca. 15 cm.

N Opvikling af trådspole

Alternativt til en trådspole kan man i specialforretninger også købe en 2,4 mm tyk, 6 m lang nylontråd og selv vikle denne på trådspolen.

En reservetråd er inkluderet i leveringen.

DK

1. Fold tråden i midten, og læg midten af tråden ind i indhakket (71) på spolen (69).

Vikl de to ender i pilens retning, der er angivet på spolens overside.

1. Klem efterfølgende trådenderne ind i hver deres not (70) af spolen (69).

Udskiftning/indstilling af tændrør

Slidte tændrør eller for stor tændingsafstand medfører en reduktion i motorens ydelse.

1. Sluk for motoren.
2. Træk tændrørsstikket (73) of tændrøret (72).
3. Skru tændrøret (72) ud mod uret med den medfølgende servicenøgle (26).
4. Kontrollér tændingsafstanden ved hjælp af en søgelære (fås i specialforretninger). Elektrodeafstanden skal udgøre 0,6-0,7 mm.
5. Indstil om nødvendigt afstanden, idet du forsigtigt bøjer stelelektroden på tændrøret (72).
6. Rengør tændrøret (72) med en stålbørste.
7. Indsæt det rengjorte og indstillede tændrør (72), eller udskift beskadigede tændrør (72) med nye tændrør (f.eks. tændrør "TORCH L8RTC").
8. Sæt tændrørsstikket (73) på igen.

Reservedelene, der skal bestilles, er angivet i kapitlet "Reservedele og tilbehør".

Slibning af trådskærer

Anvend under ingen omstændigheder apparatet uden en trådskærer eller med en defekt

trådskærer. Der er fare for kvæstelser. Kontakt straks vores servicecenter, hvis trådskæreklingen er beskadiget.

1. Skru trådskæreren (18) af forlængelsen (19) til beskyttelsesafdækningen (21).
2. Fastgør trådskæreren (18) i et skruestik, og slib kniven med en fl ad fi l. Fil forsigtigt og altid kun i én retning.
3. Skru igen trådskæreren (18) på forlængelsen (19) til beskyttelsesafdækningens (21).

Rengøring/skift af luftfi Iter

Anvend aldrig apparatet uden luftfi Iter. I modsat fald slipper støv og snavs ind i motoren og medfører skader på maskinen. Hold luftfi literet rent.

1. Løsn skruen (74) på luftfi Iterdækslet (75), og tag luftfi Iterdækslet (75) af luftfi Iterhuset (77).
2. Tagluftfi lteret(76) ud af luftfi lterhuset (77).
3. Rengør luftfi lteret (76) med sæbe og vand og lad det tørre i luften. Anvend aldrig benzin til rengøring!

Udskift luftfi lteret (76), hvis det er slidt, beskadiget eller meget snavset (se "Reservedele og tilbehør").

Gitteret fungerer som afstandsholder og er det første, der sættes ind i luftfi lterhuset (77), hvis det falder ud, när luftfi lteret (76) fjernes.

1. Sæt begge näser ved luftfi Iterdækslet (75) i løkkerne ved luftfi Iterhuset (77).

2. Klap luftfilterdækslet (75) på luftfilterhuset (77).

3. Fastgør luftfilterdækslet (75) med skruen (74).

Udskiftning af brændstofffilter

Anvendaldrig apparatet uden brændstofffilter. Udskift brændstofffilteret med jævne mellemrum.

1. Skru tankdækslet(55)af.
2. Tøm brændstoftanken (54) i en egnet beholder.
3. Træk brændstofffilteret (78) ud af tanken med en krog, og træk det af ved at løsne den lille klemme.
4. Udskift brændstofffilteret (78) og læg det påsatte sugehoved tilbage i tanken.
5. Luk brændstoftanken (54)igen med tankdækslet(55).

Specifikationer for brændstofffilter: Tilslutning ∅ 4 mm

Udvendig diameter: ca. 16 mm

Smøring af gearet

Gearet til påsatserne skal smøres efter ca. 10 driftstimer.

Trimmer/buskrydder

1. Løsn skruen (79) på gearet med monteringsnøglen (26).
2. Pres ca. 5 g almindeligt smørefedt ind i smøreåbningen på gearhuset.
3. Luk gearet igen med skruen (79).

Indstilling af karburator

Karburatoren er fra fabrikken forudindstillet til optimal ydelse. Hvis der er behov for efterindstillinger, skal disse udføres af et autoriseret værksted.

Opbevaring

Rengørings- og vedligeholdelsesarbejde skal udføres inden opbevaringen.

• Opbevar apparatet på et tørt sted uden for børns rækkevidde. Apparatet skal opbevares i liggende stilling eller være sikret mod at vælte.
• Opbevar 3-tands-kniven (15), tele-skopsav- og hækkeklipper-påsatsen med den medfølgende transportsikring (11/13/16).
• Tøm olietanken inden længere driftspauer (6-8 uger).
• Rengør apparatet og tilbehørsdelene grundigt inden opbevaring.
• Opbevar apparatet på et tørt og støvbeskyttet sted, uden for børns rækkevidde.
• Opbevar ikke apparatet i plastikposer, da der kan opstå fugt og skimmel.
• Læg ikke apparatet på beskyttelsesafdækningen.

Transport

Transportér aldrig apparatet, mens det er tændt! Fare for kvæstelser!

• Under transport skal apparatet være slukket og tændrørsstikket(73) være trukket ud. Transportér ikke apparatet i tomgang.
• Anvend altid transportbeskyttelsen (11/13/16) til transporten.
• Bær apparatet med skæreanordningen pegende bagud med to hænder, den ene hånd på det bagerste håndtag (8), og den anden hånd på det forreste rundgreb (9).

DK

• Transportér ikke apparatet på hovedet for at undgå, at der løber brændstof ud.
• Inden transport mellem to anvendelsessteder skal benzinen tømmes med enbenzinudsugningspumpe. Tøm ikke benzintanken i lukkede rum, i nærheden af ild, eller mens der ryges. Gasdampe kan forårsage eksplosioner eller ild.

- Transport i et motorkøretøj: Apparatet skal sikres mod væltning og beskadigelser. Sørg for, at apparatet er placeret sikkert.

Bortskaffelse/miljøbeskyttelse

Sørg for, at spildolie og benzinrester ikke slipper ud i kloaknettet eller afløbet. Bortskaf spildolie og benzinrester på miljørigtig vis - aflever dem på en genbrugsplads. Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse. Apparater må ikke bortskaffes som husholdningsaffald.

Tøm benzintanken forsigtigt, og indlevér apparatet på en genbrugsstation. De anvendte plast- og metaldele kan rensorteres og derefter genanvendes.

Kontakt vores servicecenter for nærmere oplysninger.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr: Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse. Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
- at aflevere det på en genbrugsstation,
- at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Hvis du har problemer med bestillingen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte vores servicecenter (se side 358). Hvis du har brug for yderligere reservedele, kan identifikationsnumrene findes på den eksploderede tegning.

Vejledning Eksploderet tegning Betegnelse Ordrenr.

A 15 I-1 3-tands-kniv 13800233

A 29 I-15 Skulderrem 91110269

A 17 I-2 Spolekabinet 91110260

A 76 II-40 Luftfilter 91106208

Garanti

Kære kunde!

På dette apparat yder vi 3 års garanti fra købsdato.

Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette produkts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivelse af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte-de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re-parationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning (f.eks. knivbjælke, spole, 3-tands-kniv, kæde) og derfor kan anses som sliddele eller for beskadigelser på skrøbelige dele (f.eks. kontakter).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebonen og identifikationnummeret (IAN 446657_2307) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen, en indgravering, forrest på din vejledning (forneden til venstre) eller som mærkat på bag- eller undersiden.
• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten be-

står og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-filial mod betaling.

Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og frankeret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-filial.

Ufrankerede - som voluminøs pakke, eks- pres eller som en anden specialforsendelse indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark Tel.: [phone]

E-Mail: [e-mail] IAN 446657_2307

Importor

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Tanken er tom Tank helt op
	Forkert startrækkefølge	Overhold anvisningerne til start af apparatet i denne vejledning
	Motoren er „druknet“	Fjern gassen, start flere gange, afmontér, rengør og tør om nødvendigt tændrøret
	Tilsodede tændrør, forkert tændingsafstand	Rengør, indstil eller udskift tændrørene
	Tændrørstilslutning, tændkabel beskadiget	Skift/reparation gennem servicecenteret
	Karburator/karburatordyser er snavsede, forkert indstillet karburatorblanding	Få karburatoren rengjort og indstillet af et autoriseret værksted
	Tilstoppet brændstofffilter	Udskift eller rengør brændstofffilteret
Motoren kører for hurtig i tomgang.	Motoren er kold Kør langsomt varm
Motoren har ingen maksimal ydelse	Tilsodede tændrør, forkert tændingsafstand	Rengør, indstil eller udskift tændrørene
	Luftfilteret er snavset Rengør eller udskift luftfilteret
	Karburator/karburatordyser er snavsede, forkert indstillet karburatorblanding	Få karburatoren rengjort og indstillet af et autoriseret værksted
	Forkert brændstofblanding Optank i henhold til vejledningen
	Pakningen i krumtaphuset er utæt	Få fejlen udbedret af et autoriseret værkstedCylinder/stempelringe
	Forkert tænding
Overdreven dannelse af udstødningsgasser/røg	Forkert indstillet karburator-blanding	Få karburatoren indstillet af et autoriseret værksted
	Forkert brændstofblanding Optank i henhold til vejledningen

DK
Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, at Benzin multihaveredskab 4i1 serien PBK 4 B3 Seriennummer 000001 - 055000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2016/1628/EU • 2018/989/EU • 2011/65/EU* & (EU) 2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN ISO 11680-1:2021 • EN ISO 11806-1:2022 • EN ISO 10517:2019 EN ISO 14982:2009 • EN IEC 63000:2018
Derudover bekræftes følgende i henhold til støjemissionsdirektiv 2000/14/EF: Lydeffektniveau:
	Hækkeklipper-på-sats	Teleskopsav-på-sats	Spole-på-sats	3-tands-kniv
garanteret:	114 dB
målt: 109,7	dB 108,8 dB 110,1	dB 109,6 dB
Anvendt procedure for overensstemmelse i henhold til bilag VI / 2000/14/EF Bemyndiget organ: Notified Body 0036 · TÜV SÜD Industrie Service GmbH Westendstrasse 199 · 80686 München · Germany Typegodkendelsesattest-nr.: M6A 036607 1457 Rev. 00
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
[IMAGE] Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 20.12.2023 Christian Frank Dokumentationsbefuldmægtiget

* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr

Explosionszeichnung • Exploded Drawing Vue éclatée • Explosietekening • Nákresy explózii Rysunek samorozwijający • Výkres sestavení Plano de explosión • Eksplosionstegning Vista esplosa • Robbantott ábra

Hvis du har problemer med bestillingen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte vores servicecenter (se side 358). Hvis du har brug for yderligere reservedele, kan identifikationsnumrene findes på den eksploderede tegning.

Vejledning Eksploderet tegning Betegnelse Ordrenr.

A	11 I-12 Transportsikring, Teleskopsav 91110267
A	13 I-13 Transportsikring, hækkeklipper 91110268
A	15 I-1 3-tands-kniv 13800233
A	29 I-15 Skulderrem 91110269
A	17 I-2 Spolekabinet 91110260
A	76 II-40 Luftfilter	91106208
