Termék típusa	4 az 1-ben moduláris benzines szerszám
Márka	Parkside
Modell	PBK 4 B3
Kategória	Elektromos szerszámok
Motor	2 ütemű, léghűtéses motor, hengerűrtartalom 51,7 cm³, max. teljesítmény 1,45 kW (1,97 LE)
Súly (motor egység)	6,1 kg
Súly (magasnyíró rúd)	7,8 kg
Súly (sövénynyíró)	8,5 kg
Súly (szegélyvágó / 3 fogú kés)	8 kg
Üzemanyagtartály kapacitása	1200 ml
Üzemanyag keverék	Ólommentes 90+ oktánszámú benzin és 2 ütemű olaj, arány 40:1
Láncolaj tartály kapacitása	120 ml
Sövénynyíró vágási hossza	480 mm
Magasnyíró vezetőlemez hossza	344,5 mm (12")
Láncsebesség	20 m/s
Orsó vágási sugara	43 cm
3 fogú kés vágási sugara	25,5 cm
Garantált hangteljesítményszint	114 dB
Garancia	3 év
Pótalkatrészek	Elérhető a www.grizzlytools.shop oldalon
Karbantartás	Minden használat után tisztítás, a lánc rendszeres kenése, légszűrő és gyertya cseréje
Biztonság	Viseljen PPE-t (szemüveg, kesztyű, sisak, hallásvédelem, cipő), használja a vállpántot, biztonsági távolság 15 m, ne használja esőben

Gyakran ismételt kérdések - PBK 4 B3 PARKSIDE

Milyen üzemanyagkeveréket használjak a Parkside PBK 4 B3-hoz?

Használjon ólommentes benzint (min. 90 oktánszám) és léghűtéses 2 ütemű motorkenőolajat 40:1 arányban. Például 1 liter benzinhez adjon 25 ml olajat. Keverje össze a mellékelt palackban, mielőtt feltölti a tartályt.

Hogyan indítsam be a hideg motort?

Állítsa a szívatót || állásba (hidegindítás). Nyomja meg 6-szor az üzemanyag-szivattyút (primer gomb). Tartsa erősen a készüléket, és húzza meg többször az indítófogantyút, amíg a motor be nem indul. Szükség esetén állítsa a szívatót, és rövid gázadással állítsa be az alapjáratot.

Hogyan feszítsem meg a fűrészláncot?

Kapcsolja ki a motort, és húzza ki a gyertyakábelt. Lazítsa meg a lánckerék fedél anyáját. Csavarja az óramutató járásával megegyező irányba a láncfeszítő csavart a csavarhúzóval, amíg a láncnak nem lesz holtjátéka a vezetőlemezen (kb. 2 mm távolság 9 N erővel húzva). Húzza meg az anyát. Rendszeresen ellenőrizze a feszességet, különösen az első vágások után.

Hogyan cseréljem ki a szegélyvágó orsóját?

Helyezze a készüléket a földre, rögzítse a rögzítőcsapot az imbuszkulccsal, és csavarja le a sapkát. Nyissa ki a sapkát a reteszelő zárak megnyomásával. Cserélje ki a használt orsót egy újra, a zsinór végeit a kivezető szemeken átvezetve. Zárja vissza a sapkát és csavarja fel. A csere zsinór vastagsága 2,4 mm, hossza 6 m legyen.

Milyen védőfelszerelést kell viselnem?

Mindig viseljen szemvédőt (szemüveget vagy arcvédőt), hallásvédőt, sisakot, védőkesztyűt, vágásálló munkaruházatot és csúszásmentes biztonsági cipőt. Használja a mellékelt vállpántot is a súly elosztása érdekében.

Használhatom a készüléket esőben?

Nem, esőben vagy nedves környezetben tilos a használata. A készüléket nem szabad nedvességnek kitenni. Nedves ruhával tisztítsa, de soha ne merítse vízbe, és ne tisztítsa vízsugárral.

Hogyan tároljam a készüléket használat után?

Ürítse ki az üzemanyag- és olajtartályt, ha a készüléket 6-8 hétig nem használja. Alaposan tisztítsa meg a készüléket és a tartozékokat. Helyezze a szállítási védőket a pengékre és a láncra. Száraz, pormentes helyen, gyermekektől elzárva tárolja. Ne csomagolja műanyag zacskóba.

Hol találok pótalkatrészeket a Parkside PBK 4 B3-hoz?

A pótalkatrészek és tartozékok elérhetők a www.grizzlytools.shop weboldalon. Felveheti a kapcsolatot az ügyfélszolgálattal a használati útmutatóban megadott számokon is. Rendeléskor tartsa kéznél a robbantott ábrán feltüntetett alkatrészszámot.

Mennyi a garancia időtartama?

Ez a termék a vásárlás dátumától számított 3 év garanciával rendelkezik. A garancia kiterjed az anyag- és gyártási hibákra, de nem vonatkozik a kopóalkatrészekre (pengék, lánc, orsó stb.). Őrizze meg a nyugtát igazolásként.

Hogyan állítsam be a karburátort?

A karburátor gyárilag be van állítva az optimális teljesítmény érdekében. Ha beállításra van szükség, végeztesse el egy szakműhellyel. Az engedély nélküli beavatkozás érvénytelenítheti a garanciát.

HASZNÁLATI ÚTMUTATÓ PBK 4 B3 PARKSIDE

Benzines kombinált készülék 4 az 1-ben

Az originál használati utasítás fordítása

Használat előtt fi gyelmesen olvassa el és örizze meg későbbi használatra.

DK

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

PL

HU Az originál használati utasítás fordítása

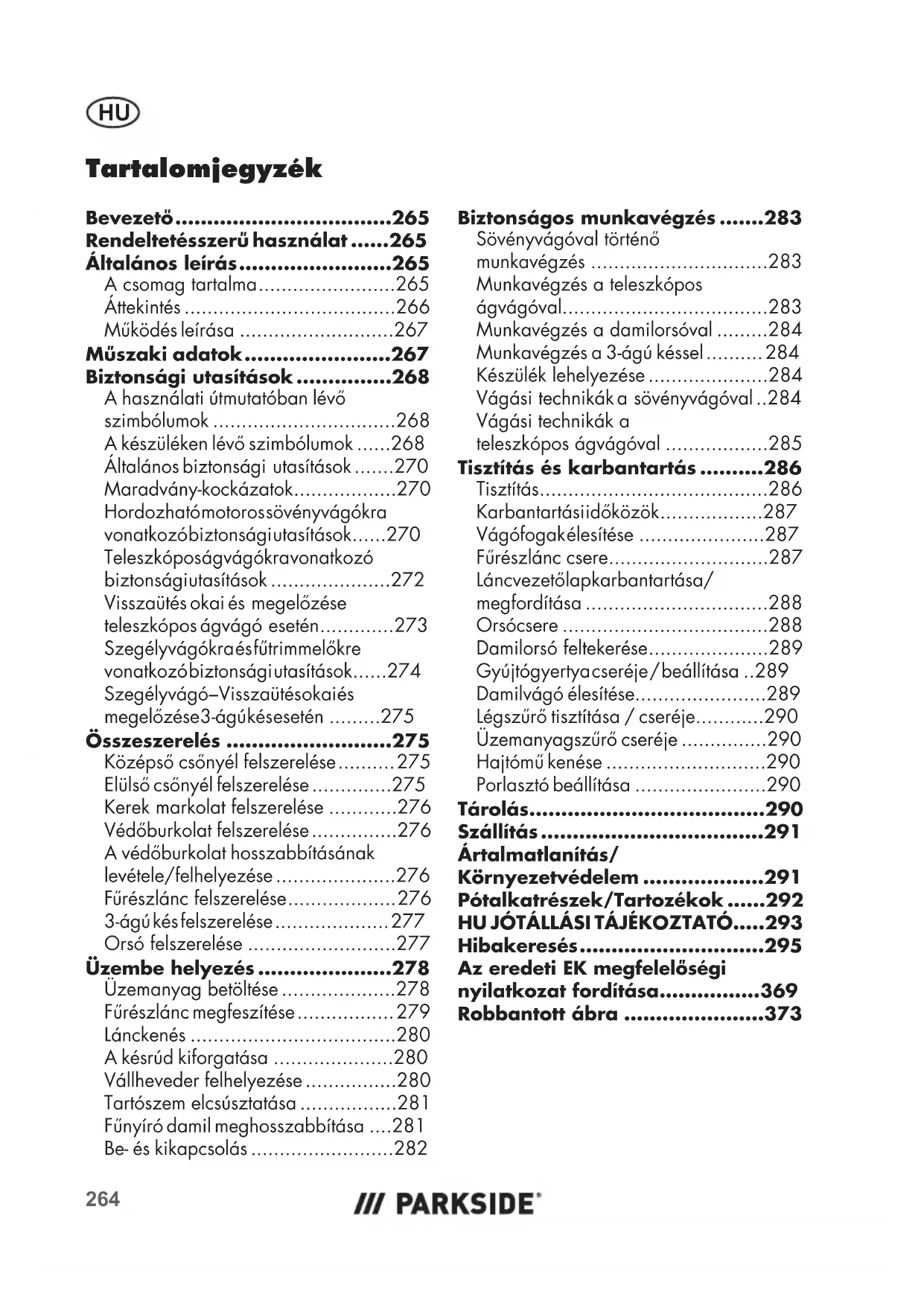

Oldal

Čistenie a údržba......254

Čistenie 255

Rendeltetésszerű használat .....265

Általános leírás......265

A csomag tartalma....265

Áttekintés 266

Müködés leírása 267

Müszaki adatok......267

Biztonsági utasítások......268

A használati útmutatóban lévő szimbólumok ......268

A készüléken lévő szimbólumok .....268

Általános biztonsági utasítások......270

Maradvány-kockázatok....270

Hordozhatómotorossövényvágókra vonatkozóbiztonságiutasítások.....270

Teleszkóposágvágókravonatkozó biztonságiutasítások....272

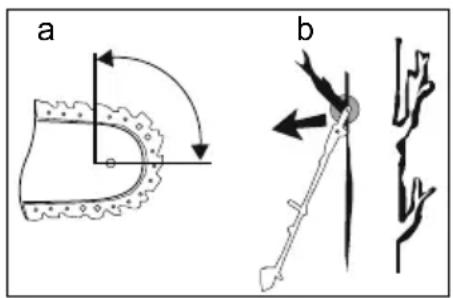

Visszaütés okai és megelőzése teleszkópos ágvágó esetén....273

Szegélyvágókraésfütrimmelőkre vonatkozóbiztonságiutasítások.....274

Szegélyvágó–Visszaütésokaiés megelőzése3-ágúkésesetén ......275

Összeszerelés ......275

Középső csőnyél felszerelése......275

Elülső csönyél felszerelése ......275

Kerek markolat felszerelése .....276

Védőburkolat felszerelése....276

A védőburkolat hosszabbításának levétele/felhelyezése ....276

Fürészlánc felszerelése....276

3-ágú kés felszerelése 277

Orsó felszerelése ....277

Üzembe helyezés....278

Üzemanyag betöltése 278

Fürészlánc megfeszítése 279

Lánckenés 280

A késrúd kiforgatása 280

Vállheveder felhelyezése....280

Tartószem elcsúsztatása .....281

Fünyíró damil meghosszabbítása ....281

Be- és kikapcsolás 282

Biztonságos munkavégzés .....283

Sövényvágóval történő munkavégzés ......283

Munkavégzés a teleszkópos ágvágóval....283

Munkavégzés a damilorsóval .....284

Munkavégzés a 3-ágú késsel ...... 284

Készülék lehelyezése 284

Vágási technikák a sövényvágóval ..284

Vágási technikák a teleszkópos ágvágóval ....285

Tisztítás és karbantartás ......286

Tisztítás....286

Karbantartásiidőközök....287

Vágófogakélesítése ......287

Fürészlánc csere....287

Láncvezetőlapkarbantartása/megfordítása....288

Orsócsere 288

Damilorsó feltekerése....289

Gyújtógyertyacseréje/beállítása ..289

Damilvágó élesítése....289

Légszűrő tisztítása / cseréje......290

Üzemanyagszűrő cseréje ......290

Hajtómű kenése 290

Porlasztó beállítása 290

Tárolás....290

Szállítás......291

Ártalmatlanítás/ Környezetvédelem ......291

Pótalkatrészek/Tartozékok .....292

HU JÓTÁLLÁSI TÁJÉKOZTATÓ.....293

Hibakeresés....295

Az eredeti EK megfelelöségi nyilatkozat fordítása....369

Robbantott ábra ......373

Bevezető

Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött.

Ezt a készüléket a gyártás során minőségi vizsgálatnak és végső ellenőrzésnek vetették alá. Ezáltal biztosított a készülék működőképessége. Nem zárható ki, hogy bizonyos esetekben a készüléken vagy a készülékben kenőanyag-maradványok vannak. Ez nem hiányosság vagy hiba és nincs ok az aggodalomra.

A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott alkalmazási területen használja. Örizze meg a használati útmutatót és a termék harmadik személynek történő továbbadása esetén adja át a termékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

A készülék sövényvágó tartozékkal sövények, bokrok és díszcserjék vágására és nyesésére alkalmas. A teleszkópos ágvágó tartozék nagyobb ágak és gallyak vágására szolgál. A trimmelő tartozék és a 3-ágú kés kertekben, virágágyások mentén és fák vagy kerítéscölöpök tövében és kisebb bozótok körül lévő fű kaszálására alkalmas. A készülék otthoni használatra készült. A készülék nem alkalmas ipari használatra. Ipari használat esetén a garancia érvényét veszti. A készülék minden más, a jelen használati útmutatóban nem kifejezetten engedélyezett alkalmazása esetén

kár keletkezhet a készülékben és komoly veszélyt jelenthet a felhasználó számára. A készüléket felnőttek használhatják. 16 éven felüli fiatalok csak felügyelet mellett használhatják a készüléket. A helyi előírások életkori korlátozásokat írhatnak elő a felhasználó számára. Tilos a készüléket esőben vagy párás környezetben használni.

A készüléket kezelő vagy felhasználó személy felel más személyeknek okozott balesetekért vagy tulajdonukon okozott károkért.

A gyártó nem vállal felelösséget a nem rendeltetésszerű használatból vagy helytelen kezelésből eredő károkért.

Általános leírás

A fontosabb komponensek ábrája az elülső és a hátsó kihajtható oldalon található.

A csomag tartalma

• motoregység
• sövényvágó tartozékkal
• teleszkópos ágvágó tartozék
• trimmelő tartozék
• hosszabbító tartozék, hosszúság: 905 mm
• fűrészlánc
• láncvezető lap
• orsóház
• kerek fogantyú
• 3-ágú kés
• védőburkolat
• 100 ml bio fűrészlánc-olaj
• 1 db keverőtartály
• tölcsér
• 1 db vállheveder
• 1 db imbuszkulcs
• 1 db gyertyakulcs lapos csavarhúzóval
• szerszámtáska

HU

• 3 db szállítási védelem
• védőszemüveg
• pótdamil (2,4 mm x 6 m)
• használati útmutató

Az imbuszkulcs, a gyertyakulcs a lapos csavarhúzóval és a pótdamil a kiszállításkor a szerszámtáskában (34) találhatók.

Áttekintés

1 láncvezető lap

2 elülső csönyél
3 szárnyascsavar
4 középső csönyél
5 csönyél

6 tartószem
7 gázkar
8 markolat

9 kerek fogantyú

10 gomb
11 szállítási védelem
12 védő markolat
13 szállítási védelem
14 fogantyú
15 3-ágú kés
16 szállítási védelem
17 orsóház
18 damilvágó
19 hosszabbítás
20 nyomó
21 védőburkolat
22 belsö hatlapfejü csavar
23 védőkupak
24 üzemanyag-keveröfl akon
25 kis fl akon
26 szerelőkulcs/gyertyakulcs
27 csavarhúzó
28 imbuszkulcs
29 vállheveder
30 gyorszár
31 testvédő
32 védőszemüveg

33 tölcsér

34 szerszámtáska

35 STOP kapcsoló
36 gázkarzár

B 37 furat

38 szárnyascsavar
39 felhajtható fedél

40 gumi

41 tüske

42 lánckerék

43 síncsapszeg
44 fürészlánc
45 olajjárat

46 csavar
47 fül
48 anya
49 lánckerék-védőburkolat

50 befogóorsó

51 anya
52 rögzítőalátét
53 csavaralátét

54 üzemanyagtartály

55 tanksapka

56 olajtartály-sapka

57 olajtartály
58 minimum szint jelölés
59 állítócsavar

60 reteszelő kar

61 rögzítőkar

L 62 csavar

63 indítófogantyú

64 szivatókar
65 üzemanyag-szivattyú (Primer)

66 damilkivezető lyuk

67 vágatok

68 bekattanó zár

69 orsó

70 horony

71 bemetszés

72 gyújtógyertya

73 gyújtógyertya pipa

74 csavar

75 légszüröfedél

76 légszűrő

77 légszüröház

78 üzemanyagszürő

79 csavar

Müködés leírása

A készüléket léghütéses kétütemű motor hajtja. A készülék biztonsági késrúddal rendelkező sövényvágó tartozékkal, láncvezető lappal és fűrészlanccal rendelkező teleszkópos ágvágó tartozékkal és damilorsóval vagy 3-ágú késsel rendelkező trimmelő tartozékkal van felszerelve.

A kezelőelemek funkciója az alábbi leírásban található.

Müszaki adatok

Benzines kombinált készülék .....PBK 4 B3

Motor ...... Kétütemű motor, léghűtéses

Üzemanyag-keverék 40:1

Motor-hengerürtartalom V .....51,7 cm ^3

Motorteljesítmény P _max .. 1,45 kW (1,97 PS)

Motor üresjárati fordulatszám ...3000 min ^-1

Max. motorfordulatszám .....9500 min ^-1

Tartálykapacitás/

Tartály úrtartalma ..... 1200 ml/1200 cm³

Súly (motoregység)....6,1 kg

garantált hangerőszint (L _WA )......114 dB

Motorgyártó

Kereskedelmi név ...... WUYANG

Cég neve....Zhejiang Wu Yang ....Industry & Trade Co., Ltd.

Kapcsolattartási cím az Európai Unióban

Rake Forester GmbH, Andre-Citroen-Str.

18, D-51149 Köln, Németország

PBK 4 B3-4 – Teleszkópos ágvágó

Súly....7,8 kg

láncvezető lap ....Kangxin

AL12-44-507P (12")

Láncvezető lap hossza......344,5 mm

Vágás hossza ...... kb. 12"(\~300 mm)

Lánckerék fogai 7

Lánc ....Kangxin 3/8.050x44DL

Láncvastagság 1,3 mm

Láncsebesség v _o ......20 m/s

Olajtartály kapacitása ....120 cm³/120 ml

Rezgés (a _h ) a markolaton

alapjárat.....7,237 m/s²; K= 1,5 m/s²

működtetés közben....7,420 m/s 2;

K=1,5 m/s²

Rezgés (a) a kerek markolaton

alapjárat.....7,511 m/s²; K= 1,5 m/s²

működtetés közben.....7,723 m/s ^2 ;

K = 1,5m / s^2

Hangnyomásszint-kibocsátás a felhasználó

helyén (L_nA) 99,0 dB; K_nA = 1,98 dB

mért hangerőszint

(L_WA) 108,8 dB, K_WA = 3 dB

PBK 4 B3-3 – Sövényvágó

Súly....8,5 kg

Vágás hossza 480 mm

max. ajánlott ágvastagság ..... 11 mm

Üresjárati fordulatszám (terhelés nélkül)

n_0 1550 min ^-1

Vágás percenként....3100

Rezgés (a _h )

a markolaton.....8,37 m/s²; K= 1,5 m/s²

a kerek markolaton....6,15 m/s ^2 ;

K= 1,5 m/s²

Hangnyomásszint (L pA ) 98,8 dB; K pA = 3 dB

mért hangerőszint

(L_WA) 109,7 dB, K_WA = 1,98 dB

PBK 4 B3-2 – Trimmelő, orsó

Súly....8 kg

HU

Vágási kör, orsó....43 cm / 430 mm Damilvastagság....2,4 mm Damilhosszúság....6,0 m Fordulatszám n o ....7800 min ^-1 Rezgés (a h )

a markolaton.....7,39 m/s ^2 ; K= 1,5 m/s ^2 a kerek markolaton.....7,99 m/s ^2 ; ..... K= 1,5 m/s ^2

Hangnyomásszint

(L_pA) ..... 99,5 dB; K_pA = 3 dB mért hangerőszint

(L_WA) 110,1 dB, K_WA = 1,98 dB

PBK 4 B3-2 – Szegélyvágó, 3-ágú kés

Súly....8 kg

Vágási kör.....25,5 cm/255 mm

Fordulatszám n _0 ......7800 min ^-1

3-ágú kés fordulatszáma n_max ..10000 min ^1 Rezgés ( a_h )

a markolaton.....8,49 m/s²; K= 1,5 m/s²

a kerek markolaton....6,20 m/s ^2 ; ..... K= 1,5 m/s ^2

Hangnyomásszint-kibocsátás a felhasználó helyén (L pA )......98,9 dB; K pA = 3 dB mért hangerőszint

(L_WA) .....109,6 dB, K_WA = 1,98 dB

A megadott rezgéskibocsátási érték egy szabványosított mérési módszerrel került megállapításra és felhasználható az elektromos kéziszerszám egy másik készülékkel történő összehasonlítására.

A megadott rezgéskibocsátási érték a kitettség előzetes megbecsüléséhez is felhasználható.

A zaj- és rezgésszint értékek a megfelelőségi nyilatkozatban megnevezett szabványoknak és előírásoknak megfelelően kerültek meghatározásra.

Figyelmeztetés: A rezgéskibocsátási érték az elektromos kéziszerszám tényleges használata során eltérhet a megadott értéktől, az elektromos kéziszerszám használatától függően.

Próbálja a lehető legalacsonyabb szinten tartani a rezgésterhelést. A rezgésterhelés csökkentésére tett intézkedés lehet például a kesztyű viselése a szerszám használata során és a munkaidő korlátozása. Ebben az esetben a működési ciklus minden részét fi gyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

EU-típusjóváhagyási eljárás keretében meghatározott szén-dioxid kibocsátási érték (CO2) erre a készülékre vonatkozóan: 1063,00 g/kWh

Biztonsági utasítások

Ez a fejezet a készülékkel történő munkavégzés során betartandó alapvető biztonsági előírásokat tartalmazza.

A használati útmutatóban lévő szimbólumok

Veszélyre utaló jelzés személyi sérülések vagy anyagi károk megelőzésére vonatkozó utasításokkal

Felszólító jelzés károk megelőzésére vonatkozó utasításokkal

Tudnivalókra utaló jelzés a készülék jobb használatát segítő információkkal

A készüléken lévő szimbólumok

Figyelem!

Olvassa el a használati útmutatót és vegye fi gyelembe az összes fi gyelmeztető és biztonsági utasítást.

Viseljen védőszemüveget!

Viseljen hallásvédöt!

Viseljen védösisakot!

Viseljen védőkesztyűt.

Viseljen vágásálló munkaruhát.

Viseljen csúszásmentes biztonsági cipőt.

Ne viselje kiengedve a hosszú hajat. Tartsa távol a haját a mozgó részektöl.

Ne tegye ki a készüléket esőnek. A készülék nem lehet nedves vagy nem d nedves környezetben működtetni.

Figyelem! Mozgó kések okozta sé- rülésveszély

Figyelem! Lehulló tárgyak, különösen fejmagasság feletti vágás esetén

Húzza le a gyertyapipát karbantar- tási munkák előtt.

Áramütés okozta életveszély! Tartson legalább 10 m távolságot a földfelszín feletti vezetékektől.

Kirepülő részek okozta veszély! Ne engedjen közel másokat.

Tartsa távol a közelben tartózkodó személyeket a készüléktől

Figyelem! Visszaütés – A munkavégzés során ügyeljen a gép visszaütésére.

Kirepülő részek okozta veszély! Ne engedjen közel másokat.

Figyelem! Forró felület Égési sérülés veszélye áll fenn.

Tartson legalább 15 m biztonsági távolságot másoktól.

Garantált hangerőszint adat L_WA dB-ben

Vágás hossza

Láncvezető lap hossza

Vágás hossza

Vágási kör (orsó)

Vágási kör (3-ágú kés)

Keverési arány 40:1, CSAK üzemanyag-keveréket használjon

Tilos a nyílt láng, tüz, nyílt gyújtóforrás és dohányzás.

+

Tanksapka üzemanyag-keverék-hez

Ne használjon kör- vagy többfogú fü- részlapot. Sérülésveszély!

Indítási folyamat

HU

Szívató: hidegindítás

Szívató: melegindítás

Lánckenés, csavar forgásirány

Fürészlánc menetiránya

Damilorsóval történő használathoz

3-ágú késsel történő használathoz

Menetirány, orsó

Utalás csavarra zsírzópréssel történő kenéshez

Olajtartály-sapka fűrészlánc-olajhoz

Általános biztonsági utasítások

Ne dolgozzon a készülékkel, ha nem kapott szükséges oktatást a ké- szülék használatára vonatkozóan.

Ismerje meg az összes kezelőele- met, mielött dolgozni kezd a készül- lékkel. Gyakorolja a készülék használatát és kérjen meg egy tapasztalt felhasználót vagy szakembert, hogy magyarázza el Önnek a funkciókat, működési módot és munkatechnikákat. Győződjön meg arról, hogy vészhelyzet esetén azonnal le tudja állítani a készüléket. A készülék nem meg- felelő használata súlyos sérülésekhez ve- zethet.

Működtetés közben történt baleset vagy fellépő üzemzavar esetén azonnal kapcsolja ki a készüléket. Lássa el megfelelően a sérüléseket vagy forduljon orvoshoz. Üzemzavarok megszüntetéséhez olvassa el a „Hibakeresés” című fejezetet vagy forduljon a szervizközpontunkhoz.

! Maradvány-kockázatok

Akkor is mindig maradnak maradvány-kockázatok, ha az elektromos kéziszerszámot az előírtaknak megfelelően használja. A következő veszélyek léphetnek fel a jelen elektromos kéziszerszám felépítéséből és kivitelezéséből adódóan:

a) Vágási sérülések
b) Halláskárosodás, ha nem visel megfelelő hallásvédőt.
c) A kéz és kar rezgéséből adódó egész-ségkárosodás, amennyiben a készülé- ket hosszabb ideig vagy nem megfele- lően használja vagy a készülék nincs megfelelően karbantartva.

Hordozható motoros sövényvágókra vonatkozó biztonsági utasítások

A készülék használata előtt ismerje meg a használati útmutató utasításait.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG DOKUMENTUMAI KÖZÖTT

Előkészítés

a) EZ A SÖVÉNYVÁGÓ SÚLYOS SÉRÜLÉ-SEKET OKOZHAT! Figyelmesen olvassa el a sövényvágó helyes használatára, előkészítésére, karbantartására, indítására és leállítására vonatkozó utasításokat. Ismerje meg a sövényvágó

minden állítható részét és megfelelő használatát.

b) Gyermekeknek soha nem szabad megengedni, hogy használják a sövényvágót.
c) Ügyeljen a föld feletti áramvezetékekre.
d) Kerülje a sövényvágó használatát, ha személyek, különösen gyerekek, tartózkodnak a közelben.
e) Viseljen megfelelő ruházatot! Ne viseljen bő ruhát vagy ékszert, ami beakadhat a mozgó alkatrészekbe. Java-soljuk, hogy viseljen ellenálló kesztyűt, csúszásmentes cipőt és védőszemüveget.
f) Legyen különösen óvatos az üzemanyag használata során; az üzemanyag nagyon gyúlékony és gözei robbanásveszélyesek. A következő pontokat kell követni.

1) Csak speciálisan erre a célra kiala- kított tartályt használjon.
2) Soha ne távolítsa el az tanksapkát, illetve ne töltsön be üzemanyagot, ha a motor jár. Újratöltés előtt hagyja lehülni a motort és a kipufogó részeit.
3) Ne dohányozzon.
4) Csak a szabadban töltsön be üzemanyagot.
5) Soha ne tárolja a sövényvágót vagy az üzemanyagtartályt olyan helyiségben, ahol nyílt láng van, pl. vízmelegítő közelében.
6) Az üzemanyag túlcsordulása esetén, ne próbálja meg beindítani a motort, hanem a beindítás előtt távolítsa el a sövényvágót a benzinnel szennyezett területről.
7) Az üzemanyag betöltése után min- dig helyezze vissza a tanksapkát és gondosan zárja le.
8) Az üzemanyagtartály kiürítése csak a szabadban végezhető.

g) Ha a vágómechanizmus idegen tárgy- hoz ér vagy a működési zaj fokozódik

vagy a sövényvágó szokatlanul erősen rezeg, akkor állítsa le a motort és hagyja, hogy a sövényvágó teljesen leálljon. Húzza le a gyertyapipát a gyújtógyertyáról és tegye a következőt:

1) ellenőrizze az esetleges károkat;
2) ellenőrizze, hogy nincsenek-e kilazult alkatrészek és a kilazult alkatrészeket húzza meg;
3) a sérült alkatrészeket cseréltesse ki azonos alkatrészekre vagy javíttassa meg.

h) Viseljen hallásvédőt a készülék használata közben.

i) Viseljen védőszemüveget a készülék használata közben.
j) Működtetés közben történt baleset vagy fellépő üzemzavar esetén azonnal kapcsolja ki a készüléket. Lássa el megfelelően a sérüléseket vagy forduljon orvoshoz.

Müködtetés

a) Állítsa le a motort:

1) tisztítás vagy elakadást okozó anyagok eltávolítása előtt;
2) a sövényvágó ellenőrzése, karban- tartása vagy rajta végzett munka elött;
3) a vágószerszám munkavégzési helyzetének beállítása előtt;
4) ha a sövényvágót felügyelet nélkül hagyja.

b) A motor beindítása előtt mindig győzödjön meg arról, hogy a sövényvágó az előírásnak megfelelően egy megadott munkahelyzetben van.

c) A sövényvágó működtetése közben mindig gondoskodjon stabil állóhelyzetről, különösen fellépő vagy létra használata esetén.
d) Ne használja a sövényvágót hibás vagy túlságosan kopott vágószerszámmal.

HU

e) A tüzveszély kockázatának csökkentése érdekében, győződjön meg arról, hogy a motorban és a hangtompítóban nincs-e lerakódás, levél vagy szivárgó kenőanyag.
f) Mindig győződjön meg arról, hogy a sövényvágó használata során az összes markolat és biztonsági berendezés fel van szerelve. Soha ne kíséreljen meg hiányos vagy engedély nélkül átalakított sövényvágót használni.
g) Használja mindkét kezét a sövényvágó használata során.
h) Mindig ügyeljen a környezetére és figyeljen a lehetséges veszélyekre, eze- ket ugyanis a sövényvágó zaja miatt esetleg nem hallja.

Karbantartás és tárolás

a) Ha karbantartás, ellenőrzés vagy tárolás céljából leállítja a sövényvágót, akkor kapcsolja ki a motort, győződjön meg róla, hogy minden forgó alkatrész teljesen leállt és húzza le a gyertyapipát a gyújtógyertyáról. A sövényvágó ellenőrzése, beállítása, stb. előtt hagyja lehülni a sövényvágót.
b) Olyan helyen tárolja a sövényvágót, ahol a benzingőz nem érintkezhet nyílt lánggal vagy szikrával. A sövényvágó eltárolása előtt mindig hagyja lehúlni a sövényvágót.
c) A sövényvágó szállítása vagy tárolása esetén mindig fel kell helyezni a szállítási védőtokot a vágószerszámra.

további utasítások

• Használja a vállhevedert és tartsa erősen a gépet a markolatnál és a kerek markolatnál fogva. Tartson szüneteket és rendszeresen változtassa meg a munkavégzési pozíciót.

- Ha üzemanyaggal dolgozik, gondoskodjon mindig jó szellőzésról. Ne

dohányozzon üzemanyag betöltése közben és tartson távol mindenféle hőforrást. Soha ne töltsön be üzemanyagot járó motor esetén.

- Elakadást okozó anyagok eltávolítása előtt kapcsolja ki a motort és hagyja lehülni a készüléket.

Teleszkópos ágvágókra vonatkozó biztonsági utasítások

Nemzeti előírások korlátozhatják a gép használatát.

• Naponta ellenőrizze a gépet minden használat előtt, illetve ha leejtette vagy más ütések érték, jelentősebb sérülések vagy hibák tekintetében.
• Ne használja a gépet felszíni nagyfeszültségű vezetékek közelében. Áramütés veszélye áll fenn!
• Viseljen megfelelő egyéni védőeszközöket a gép használata során: hallásvédőt, szemvédőt (ellenzőt vagy szemüveget), fejvédőt és vágásálló, testhez simuló munkaruhát.
• Viseljen csúszásbiztos lábvédőt a gép használata során.
• Használati idő és szünetek
  Ha hosszabb ideig használja a gépet, akkor a készülék rezgései a kéz vérkeringési zavarához, úgynevezett fehérujj-betegséghez vezethetnek. Megfelelő kesztyű használatával vagy rendszeres szünetekkel azonban meghosz-szabbíthatja a készülék használatának lehetséges időtartamát. Ügyeljen arra, hogy a rossz vérkeringésre való egyéni hajlam, az alacsony kültéri hőmérséklet vagy a munkavégzés során kifejtett nagy fogóerő csökkenti a készülék használati idejét.
• Legyen mindig figyelmes. Ügyel-

jen arra, amit csinál.Használja a józan eszét. Ne használjon gépet, ha fáradt. Ne szabad a géppel dolgozni, ha alkohol, kábítószer vagy gyógyszerek hatása alatt áll, amik befolyásolhatják a reagáló képességet.

• Használja a vállhevedert és tartsa erősen a gépet a markolatnál és a kerek markolatnál fogva. Tartson szüneteket és rendszeresen változtassa meg a munkavégzési pozíciót.
• Tartson biztonsági távolságot másoktól és a gépet csak a meghatározott fogófelületeknél fogva tartsa.
• Fej feletti vágás esetén ügyeljen arra, hogy a lehulló ágak ne essenek Önre.
• Ne vegyen fel veszélyes munkahelyzetet. Ne dolgozzon létrán! Csak szilárd és stabil talajon dolgozzon! Kerülje a normálistól eltérő testtartást. Tartsa meg folyamatosan az egyensúlyát. Gondoskodjon megfelelő világításról a munkavégzés során. Nedvesség, hó, jég esetén, lejtőkön és egyenetlen terepen ügyeljen a stabil álló helyzetre.

- Figyelmeztetés kipufogógáz-kibocsátásra

A gép használata során mérgező kipufogógázok keletkeznek, amint a motor beindul. Előfordulhat, hogy ezek a gázok szagtalanok és láthatatlanok. Ezért soha nem szabad zárt vagy rosszul szellőző helyiségekben dolgozni a géppel.

Visszaütés okai és megelözése teleszkópos ágvágó esetén

Figyelem, visszaütés! A munka-végzés során ügyeljen a készülék visszaütésére. Sérülésveszély áll fenn. A visszaütés megelőzhető odafigyeléssel és helyes fürészelési technikával.

a b

• Visszaütés történhet, ha a vezetősín csúcsa egy tárgynak ütközik vagy a fa meghajlik és a fűrészlánc megakad a vágatban (lásd a b ábrát).
• Ha a síncsúccsal hozzáér valamihez, akkor az egyes esetekben váratlan, hátrafelé irányuló reakciót válthat ki, amely során a vezetősín felfelé és a kezelő személy felé üthet (lásd az a ábrát).
• Ha a vezetősín felső részén a fürész-lánc beszorul, akkor a sín eröteljesen visszavágódhat a kezelő irányába.
• Bármelyik említett reakció ahhoz vezethet, hogy Ön elveszíti uralmát a fűrész felett és esetleg súlyosan megsérül. Ne hagyatkozzon kizárólag a láncfűrészbe épített biztonsági berendezésekre. A láncfűrész használójaként különböző intézkedéseket kell tennie a baleset- és sérülésmentes munkavégzés érdekében.

A visszaütés az elektromos kéziszerszám helytelen vagy hibás használatának a következménye. Az alábbiakban leírt megfelelő óvintézkedésekkel mindez megelőzhető:

- Tartsa erösen mindkét kezével a fürészt úgy, hogy hüvelykujja és ujjai körbefogják a láncfürész markolatait. Testével és karjaival vegyen fel olyan testhelyzetet, amellyel fel tudja fogni a visszaütés következtében fellépő eröket. Megfelelő intézkedésekel

HU

a kezelő személy uralni tudja a vissza- ütés következtében fellépő erőt. Soha ne engedje el a láncfűrészt.

• Kerülje a normálistól eltérő test-tartást. Ezáltal váratlan helyzetekben jobban tudja irányítani a láncfűrészt.
• Mindig a gyártó által előírt pótsíneket és fűrészláncokat használjon. A nem megfelelő pótsínek és fűrészláncok a lánc szakadását okozhatják és/vagy visszaütést okozhatnak.
• A fürész lánc élezése és karban-tartása tekintetében tartsa be a gyártó utasításait. A túl alacsony mélységhatároló növeli a visszaütési hajlamot.
• Ne fűrészeljen a láncvezető lap csúcsával (lásd a b ábrát). Vissza-ütés veszélye áll fenn.
• Gondoskodjon arról, hogy a földön ne legyenek tárgyak, amikben esetleg megbotolhat.

Szegélyvágókra és fütrimmelökre vonatkozó biztonsági utasítások

• Naponta ellenőrizze a gépet minden használat előtt, illetve ha leejtette vagy más ütések érték, jelentősebb sérülések vagy hibák tekintetében.
• Viseljen megfelelő egyéni védőeszközöket a gép használata során: hallásvédőt, szemvédőt (ellenzőt vagy szemüveget), fejvédőt és vágásálló munkaruhát.
• Viseljen csúszásbiztos lábvédőt a gép használata során.
• Használja a vállhevedert és tartsa erősen a gépet a markolatnál és a kerek markolatnál fogva.
• Legyen mindig figyelmes. Ügyeljen arra, amit csinál.Használja a józán eszét. Ne használjon gépet, ha fáradt. Ne szabad a géppel dolgozni, ha

alkohol, kábítószer vagy gyógyszerek hatása alatt áll, amik befolyásolhatják a reagáló képességet.

• Elakadást okozó anyagok eltávolítása előtt kapcsolja ki a motort és hagyja lehülni a készüléket.
• Tartson legalább 15 m biztonsági távolságot másoktól és a gépet csak a meghatározott fogófelületeknél fogva tartsa.
• Figyelmeztetés kipufogógáz-kibocsátásra

A gép használata során mérgező kipufogógázok keletkeznek, amint a motor beindul. Előfordulhat, hogy ezek a gázok szagtalanok és láthatatlanok. Ezért soha nem szabad zárt vagy rosszul szellőző helyiségekben dolgozni a géppel.

- Használati idő és szünetek

Ha hosszabb ideig használja a gépet, akkor a készülék rezgései a kéz vérkeringési zavarához, úgynevezett fehérujj-betegséghez vezethetnek. Megfelelő kesztyű használatával vagy rendszeres szünetekkel azonban meghosz-szabbíthatja a készülék használatának lehetséges időtartamát. Ügyeljen arra, hogy a rossz vérkeringésre való egyéni hajlam, az alacsony kültéri hőmérséklet vagy a munkavégzés során kifejtett nagy fogóerő csökkenti a készülék használati idejét.

- Ne vegyen fel veszélyes munkahelyzetet. Ne dolgozzon létrán! Csak szilárd és stabil talajon dolgozzon! Kerülje a normálistól eltérő testtartást. Tartsa meg folyamatosan az egyensúlyát. Gondoskodjon megfelelő világításról a munkavégzés során. Nedvesség, hó, jég esetén, lejtőkön és egyenetlen terepen ügyeljen a stabil álló helyzetre.

Szegélyvágó - Visszaütés okai és megelőzése 3-ágú kés esetén

Visszaütés esetén a felhasználó erős ütést kap a kombinált készüléktöl. Ennek az lehet a következménye, hogy Ön elveszíti uralmát a készülék fölött és súlyosan megsérül. A visszaütés megelőzhető odafigyeléssel és helyes technikával.

A 3-ágú kés használata során fennáll a visszaütés veszélye, ha a kés éle akadályba (kő, fa) ütközik.

• Tartsa két kézzel erősen a készüléket.
• Ügyeljen arra, hogy ne legyenek akadályok a földön és ne használja a 3-ágú kést kerítések, fémoszlopok vagy hasonlók közelében.

Csak jól élezett szerszámokat használjon. Vastag szárak vágásához helyezze a készüléket az A pozícióba.

Összeszerelés

A készüléken történő minden munkavégzés előtt húzza le a gyertyapipát (73).

Kizárólag eredeti alkatrészeket használjon.

A készülék választhatóan sövényvágó, teleszkópos ágvágó vagy trimmelő tartozékkal, választhatóan az orsóval vagy a 3-ágú késsel használható.

A szétszerelés fordított sorrendben történik.

Középső csönyél felszerelése

A középső csőnyél a teleszkópos ágvágó és a sövényvágó tartozékkal történő használathoz szükséges.

1. Csavarja ki a szárnyascsavart (3).
2. Csúsztassa a középső csőnyelet (4) a készülékházon lévő csőnyélbe (5). Az eljárás részletes áttekintését lásd az S. ábrán.
3. Forgassa el a középső csőnyelet (4) egy enyhe forgató mozdulattal, amíg a gomb (10) bekattan a csőnyélen (5) lévő lyukba.
4. Rögzítse a középső csőnyelet (4) a szárnyas csavarral (3).

Csavarja be a szárnyas csa- vart (3) annyira, hogy ne le- érezhető játék a középső csö- en (4)! Maximális kézi erő nálata kárt tehet a csönyélben.

Elülső csönyél felszerelése

A felszerelés előtt adott esetben távolítsa el a védőkupako(ka)t (23) az elülső csönyélröl (2).

A teleszkópos ágvágó és a sövényvágó tartozék elülső csőnyelét a középső csőnyélre (4) kell szerelni.

1. Csavarja ki a szárnyascsavart (3).
2. Csúsztassa az elülső csőnyelet (2) a készülékházon lévő csőnyélbe (5), ill. a középső csőnyélbe (4). Az eljárás részletes áttekintését lásd az S. ábrán.

HU

1. Forgassa el az elülső csönyelet (2) egy enyhe forgató mozdulattal, amíg a gomb (10) bekattan a csönyélen (5), ill. a középső csönyélen (4) lévő lyukba.
2. Rögzítse az elülső csőnyelet (2) a szárnyas csavarral (3).

Csavarja be a szárnyas csa- vart (3) annyira, hogy ne le- gyen érezhető játék az elülső csö- nyélen (2)! Maximális kézi erő használata kárt tehet a csönyélben.

B

Kerek markolat felszerelése

Biztonsági okokból a kerek markolatot (9) a furat által meghatározott két pozícionak csak az egyikébe szabad rögzíteni.

!

A lábvédönek mindig a kezelő felöli oldalon kell lennie!

1. Adott esetben csavarja ki a szárnyas- csavart (38) és állítsa az ezüstszínű felhajtható fedelet (39) függőleges po- zícióba.
2. Helyezze a kerek markolatot (9) fentröl a csönyélen (5) lévő gumira (40). Válassza ki a csönyélen (5) lévő furat (37) által meghatározott két pozíció egyikét. A gumit (40) a kívánt helyre lehet csúsztatni.

A kerek markolaton (9) lévő tüs- kének (41) a gumi (40) lyukába kell illeszkedni, ellenkező esetben a ke- rek markolatot (9) nem lehet megfelelő- en felszerelni.

1. Zárja le a felhajtható fedelet (39) és rögzítse a szárnyascsavarral (38).

C

Védőburkolat felszerelése

A védőburkolatot (21) az elülső csönyélre (2) az orsóhoz és 3-ágú késhez való befogóval kell felszerelni.

1. Helyezze a védőburkolatot (21) az elül- ső csőnyél (2) befogójához.
2. Csavarozza fel a védőburkolatot (21) a négy belső hatlapfejű csavarral (22) az elülső csönyélre (2).

D

A védőburkolat hosszabbításának levétele/felhelyezése

A 3-ágú kés használata esetén le kell venni a védőburkolat (21) hosszabbítását (19). Az orsó használata esetén a hosszabbítás-nak (19) felszerelve kell lenni.

A védőburkolat hosszabbításának levétele

1. Csatolja ki a bekattanó zár három nyomóját (20) a csavarhúzó (A 27) segítségével.
2. Húzza le a védőburkolat (21) hosszabbítását (19).

A védőburkolat hosszabbításának felhelyezése

1. Csatolja be a bekattanó zár három nyomóját (20) a csavarhúzó (27) segít-ségével.

i

Minden használat után tisztítsa meg a hosszabbítást (19) és a védőburkolatot (21).

E

Fürészlánc felszerelése

i

Ügyeljen a fűrészlánc helyes mozgásirányára. Ez a lánckerék-védő-

burkolaton (49) és a síncsapszeg (43) felett van feltüntetve.

Az első 5-6 vágás után ismét feszítse meg a fürészláncot. lásd a „Fürészlánc megfeszítése” fejezetet.

1. Helyezze a készüléket egy sima felületre.
2. Távolítsa el a lánckerék-védőburkolatot (49); ehhez csavarja ki az anyát (48) a szerelőkulcs (26) segítségével.
3. Helyezze be a fűrészláncot (44) a láncvezető lap hornyába. Helyezze a fűrészláncot (44) a lánckerék (42) köré.
4. Helyezze fel a láncvezető lapot (1) és a fűrészláncot (44) a síncsapszegre (43). A láncvezető lap akkor van megfelelően felhelyezve, ha a fül (47) jobbra a síncsapszeg (43) alatt a láncvezető lapon lévő alsó kerek vágatban van.

Normális jelenség, ha a fűrész- lánc (44) belóg.

1. Feszítse elő a fűrészláncot (44) ; ehhez forgassa el a lánc feszítésére szolgáló csavart (46) a csavarhúzóval (27) az óramutató járásával megegyező irányba.

2. Helyezze fel a lánckerék-védőburkolatot (49). Húzza meg a lánckerék-védőburkolathoz tartozó anyát (48).

Vigyázat! A fűrészlánc (44) olajnyomokat hagyhat.

3-ágú kés felszerelése

A készülék biztonságos használata csak egy PARKSIDE

3-ágú késsel garantálható. A nem jóváhagyott kések használata sé-rüléseket okozhat.

A 3-ágú kés használata esetén le kell venni a védőburkolat hosszabbítását (D 19), lásd „A védőburkolat hosszabbításának levétele/felhelyezése” fejezetet.

1. Helyezze a készüléket a földre és győződjön meg arról, hogy a készülék stabilan áll.
2. Blokkolja a befogóorsót (50) az imbuszkulcs (28) segítségével az ábrán látható módon.
3. Helyezze a 3-ágú kést (15) a befogóorsóra (50). A kés mindkét oldala használható.
4. Rögzítse a kést, a vékonyabb csavaralátétet (53), a rögzítőalátétet (52) és az anyát (51) az óramutató járásával ellentétes irányba a szerelőkulcs (26) segítségével.
   Helyezze az anyát (51) a rögzítőalátétbe (52).

1. Távolítsa el az imbuszkulcsot (28)!

A szétszerelés fordított sorrendben történik.

Orsó felszerelése

A damilorsó használata esetén fel kell szerelni a védőburkolat hosszabbítását (19), lásd „A védőburkolat hosszabbításának levétele/felhelyezése” fejezetet.

Soha ne cserélje le az orsófej nem fémes damiljait fémes Ira! Sérülésveszély áll fenn!

1. Helyezze a készüléket a földre és győződjön meg arról, hogy a készülék stabilan áll.
2. Blokkolja a befogóorsót (50) az imbuszkulcs (28) segítségével az ábrán látható módon.

HU

1. Csavarja az orsóházat (17) az óra-mutató járásával ellentétes irányba a befogóorsóra (50).

2. Távolítsa el az imbuszkulcsot (28)!

A szétszerelés fordított sorrendben történik.

Üzembe helyezés

A készüléken történő minden beállítási munka előtt húzza le a gyertyapipát (0 73).

Viseljen alkalmas ruházatot, védőkesztyűt, védőszemüveget, fej- és hallásvédőt és vágásbiztos munkacipőt a készülékkel történő munkavégzés során. Minden használat előtt ellenőrizze, hogy a készülék megfelelően működik. A be-/kikapcsolót nem szabad reteszelni. Nem szabad tovább dolgozni a készülékkel, ha a kapcsoló sérült.

Személyi sérülés és anyagi kár veszélye áll fenn.

Ügyeljen a zajvédelemre és a helyi előírásokra. A készülék használata meghatározott napokon (pl. vasárnap és ünnepnapokon), meghatározott napszakokban (déli időben, éjszaka) vagy meghatározott területeken (pl. üdülőhelyeken, klinikákon stb.) korlátozás vagy tiltás alá eshet.

Üzemanyag betöltése

Ha üzemanyaggal dolgozik, gondoskodjon mindig jó szellőzésröl. Ne dohányozzon

üzemanyag betöltése közben és tartson távol mindenféle höforrást.

Soha ne töltsön be üzemanyagot járó motor esetén.

Óvatosan nyissa ki a tanksapkát, hogy az esetleges túlnyomás las- san tudjon lecsökkenni.

A készüléket az üzemanyag-betöltés helyétöl legalább 3 méter távolságban indítsa be. Ennek figyelmen kívül hagyása esetén tüz- vagy robbanásveszély áll fenn.

Az üzemanyagtartály töltési kapacitása 1200 ml.

Csak a használati útmutatóban ajánlott üzemanyag-keveréket használja. Az üzemanyag-keverék elő-

regszik. Ezért ne használjon 3 hónapnál régebbi üzemanyag-keveréket. Ennek figyelmen kívül hagyása esetén kár keletkezhet a motorban és a garancia is érvényét veszti.

Ne hagyja, hogy a benzin közvetlenül a börére kerüljön lélegezze be a benzingözt.

Veszélyes az egészségre!

A készülék egy kétütemű motorral van fel- szerelve, ezért kizáró-

lag benzin és kétütemű motorolaj 40:1 arányú keverékével működtethető.

Üzemanyag-keverék táblázat:

Benzin Kétütemű olaj
1,00 liter 25 ml
3,00 liter 75 ml
5,00 liter 125 ml
Keverési folyamat	40 rész benzin + 1 rész olaj

• Használjon ólommentes, legalább 90 oktánszámú minőségi benzint.

• Az optimális teljesítmény léghütéses kétütemű motorokhoz való olaj használata esetén érhető el.

• Keverjen össze benzint és olajat az üzemanyag-keverőflakonban (24). Használja a tartályon lévő beosztást.

• ↓OIL Először töltsön benzint az üzemanyag-keverőflakonba (24) a „PETROL“ jelölésig.

Ezt követően töltsön hozzá olajat, amíg eléri az „OIL” jelölést. Zárja le és rázza fel az üzemanyag-ke-verőflakont (24).

1. Tekerje le a tanksapkát (55) és a tölcsér (33) segítségével töltse az üzemanyag-keveréket az üzemanyagtartályba (54). Törölje le a tanksapká (55) körül maradt üzemanyagot és zárja vissza a tanksapkát (55).

Minden használat után tisztítsa meg a tölcsért (33).

Fürészlánc megfeszítése

Ne forró állapotban végezze a fűrészlánc feszítését, mivel lehülés után kissé összehúzódik. Ennek figyelmen kívül hagyása esetén kár keletkezhet a vezetősínben vagy a motorban, mivel a fűrészlánc túl feszesen fekszik fel a láncvezető lapra.

A fürész lánc rendszeres megfeszítése a felhasználó biztonságát szolgálja, és csökkenti, illetve megakadályozza a fürész lánc kopását és rongálódását. Javasoljuk a felhasználónak, hogy a munka megkezdése elött és körülbelül 10 perces időközönként ellenőrizze a lánc feszességét, és szükség esetén korrigálja.

Fürészelés közben felmelegszik a fürész- lánc és ezáltal kissé kitágul. Különösen új fürészláncok esetén kell számolni ezzel a „meghosszabbodással”.

A láncfeszítés és a lánc kenése jelentős mértékben befolyásolja a fűrészlánc élet-tartamát.

A fűrész lánc akkor van megfelelően megfeszítve, ha nem lóg le a láncvezető lap alján és teljesen körbe lehet húzni kesztyűs kézzel. A fűrész lánc 9 N (kb. 1 kg) húzóerővel történő húzása esetén a fűrész lánc és a láncvezető lap távolsága nem lehet nagyobb, mint 2 mm.

10 min 9 N max. 2 mm

Sérülésveszély! fürészlánc (utólagos) meg- feszítését kikapcsolt motor esetén végezze.

Fürészlánc megfeszítése

1. Lazítsa meg a lánckerék-burkolathoz (49) tartozó anyát (48) a szerelőkulcs (26) segítségével.
2. Feszítse ki a fűrészláncot (44); ehhez forgassa el a lánc feszítésére szolgáló csavart (46) a csavarhúzóval (27) az óramutató járásával megegyező irányba. Csökkentse a fűrészlánc feszességét a csavar óramutató járásával ellentétes irányba történő elforgatásával.
3. Rögzítse a lánckerék-védőburkolatot (49); ehhez húzza meg az anyát (48) a szerelőkulcs (26) segítségével.

HU

Új fűrészlánc esetén legfeljebb 5 vágás után újra be kell állítani a lánc feszességét.

Lánckenés

A láncvezető lap és a fürészlánc soha nem lehet olaj nélkül. Ha túl kevés olajjal működteti a teleszkópos ágvágót, akkor csökken a vágási teljesítmény és a fűrészlánc élettartama, mivel a fűrészlánc gyorsabban tompa lesz. A túl kevés olaj füstképződés vagy a láncvezető lap elszíneződése alapján ismerhető fel.

Amint a motor működni kezd, az olaj a láncvezető laphoz folyik.

Láncolaj betöltése előtt min- dig kapcsolja ki a készüléket és hagyja lehülni a motort. A túl- csorduló olaj tüzet okozhat.

Láncolaj betöltése:

• Rendszeresen ellenőrizze az olajtartályon (57) lévő olajszint-kijelzőt és töltsön olajat az olajtartályba, ha az olaj szintje elérte az olajszint-kijelző „MIN“ minimum szint jelölését (58). Az olajtartály kapacitása 120 ml olaj.
• Használjon bio olajat, amely súrlódás és kopás csökkentésére szolgáló adalékanyagokat tartalmaz. Az olaj megrendelhető szervizközpontunkon keresztül. Alternativ megoldásként használjon olyan lánckenőolajat, amely csekély arányban tartalmaz tapadó adalékanyagokat.

• Úrítse ki az olajtartályt, ha hosszabb ideig (6-8 hét) nem használja a készüléket.

• Tekerje le az olajtartály-sapkát (56) és töltse a láncolajat a kis flakonból (25) a tartályba.

• Törölje le az esetleg kifolyt olajat és zárja vissza az olajtartály-sapkát (56).
  Az olajellátás az olajtartály al- ján lévő állítócsavarral (59) szat- cható.

A késrúd kiforgatása

Rendszeresen ellenőrizni kell a kés- rúd kopását és adott esetben meg kell élesíteni. A tompa késrúd túlterheli a készüléket. A garancia nem vonatkozik az ebből adódó károkra.

1. Tartsa a késrudat a markolatnál (14) fogva a késrúd beállításához.
2. Reteszelje ki a rögzítőkart (61) és tart-sa lenyomva.
3. Ugyanakkor nyomja meg a reteszelő kart (60) és oldja ki a késrúd rögzítését.
4. Ekkor kifogatható a késrúd. Használja a reteszelő fokokat és hagyja a reteszelő kart (60) ott beakadni.
   A készülék 12 reteszelő fokkal rendelkezik a munkavégzéshez.
5. Ezt követően engedje el a rögzítókart (61) és ügyeljen arra, hogy vissza-csapódjon az eredeti pozícióba.

Vállheveder felhelyezése

A vállheveder testvédőjét (31) a test és a készülék kö-ell elhelyezni.

Alapvetően a készülék minden alkalmazásához ajánlott a vállheveder használata.

Mindig kapcsolja ki a készüléket mielött leveszi a vállhevedert. Balesetveszély áll fenn!

A vállheveder egy gyorskioldó szerkezettel van felszerelve, hogy a készüléket gyorsan le lehessen oldani a vállhevederröl veszélyes helyzetben.

Vészhelyzetben nyomja meg a gyorskioldó szerkezet mindkét ol-dalát (lásd → ←), a gyorskioldó szerkezet kioldásához.

1. Vegye fel a vállhevedert (29), mint egy hátizsákot. A zárnak a mellkason kell lennie.

2. Állítsa be a heveder hosszát úgy, hogy a testvédő (31) a csípő magasságában legyen.

Helyezze a testvédőt (31) a csípőjéhez a teste és a készülék közé.

1. Nyissa ki a gyorszárt (30).
2. Nyissa ki a karabinert és rögzítse a karabinert a készülék csőnyelén (5) lévő tartószemhez (6).
3. Csatolja be a gyorszárt (30) a készülékkel együtt a vállhevederen (29).

A vállheveder használata esetén ügyeljen arra, hogy a párnát a vállára helyezze a nagyobb kényelem érdekében.

Tartószem elcsúsztatása

Az orsóhoz/3-ágú késhez és a teleszkópos ágvágóhoz/sövényvágóhoz válassza minden esetben a megfelelő pozíciót a tartószemhez (6).

A tartószemet (6) elcsúsztathatja a készülék súlyának jobb eloszlatása céljából.

Az orsóval/3-ágú késsel történő működtetéshez:

A vállhevederre rögzített készülék esetén – anélkül, hogy hozzáérne a kezével –,

① az orsónak kissé fel kell feküdnie a talajra.
② a 3-ágú késnek kb. 20 cm-rel a talaj felett kell lennie.

1. Csavarja ki a csavart (62) a vállheve- der tartószemén az imbuszkulcs (28) segítségével és ismét húzza meg lazán.
2. Egyensúlyozza ki a készüléket a vágó-szerszámtól függően a fenti kritériumok szerint a tartószem (6) elcsúsztatásával a csőnyélen (5).
3. Húzza meg a csavart (62), ha a készülék a kívánt pozícióban van.

Fünyíró damil meghosszabbítása

Az Ön készüléke egy kettős-damil érintés- automatikával van felszerelve, vagyis mindkét damil meghosszabbodik, ha a vá- gófejet a talajhoz érinti.

1. Tartsa a működésben lévő készüléket egy füves terület fölé.
2. Kissé érintse a vágófejet néhányszor a talajhoz. Ily módon meghosszabbodik a damil.

A védőburkolat hosszabbításába (19) illesztett damilvágó (18)

a kívánt hosszúságúra vágja a damilt.

Ha nem hosszabbítható meg a damil vége:

- Kapcsolja ki a készüléket.

HU

- Nyomja az orsóbetétet ütközésig és húzza meg erősen a damil végét.

Ha nem látható a damil vége:

- Cserélje ki a damilorsót (lásd az „Orsócsere” fejezetet).

Figyelem! A damil-maradványok kirepülhetnek és sérükozhatnak.

Be- és kikapcsolás

A motort az üzemanyag-be-töltés helyétöl legalább 3 mé-ter távolságban indítsa be.

A fűrészlánc alapjáraton nem mo- zoghat. Ha alapjáratban mozog a

fürészlánc, probléma van a tengelykapcsolóval vagy az üresjárati fordulatszámmal. Forduljon a szervizközponthoz.

A készülék automatikus fordulat-szám-szabályozással rendelkezik.

Üresjáratban terhelés nélkül a motor fordulatszáma alacsonyabb.

1. Az orsó használata esetén:

Ellenőrizze, hogy a damilvágón (A 18) lévő védőkupak le van véve. A 3-/4-ágú kés használata esetén:

Ellenőrizze, hogy a védőburkolat (A 21) hosszabbítása (A 19) le van véve.

1. Helyezze a készüléket egy stabil, egyenletes felületre. Győződjön meg arról, hogy a vágószerszám nem ér tárgyakhoz vagy a talajhoz.

Hidegindítás:

1. Állítsa a szivatókart (64) | | pozícióba.
2. Nyomja meg 6-szor az üzemanyag-szi-

1. Tartsa a készüléket egyik kezével a markolatnál (8) fogva. Másik kezével húzza meg többször gyorsan a be-rántókötelet az indítófogantyúnál (63) fogva, amíg beindul a motor.

Figyelem! Ne húzza ki túlságosan a berántókötelet – Szakadás veszélye!

Ha 3-4 indítási kísérlet után nem indul el a készülék, állítsa a szívatót manuálisan a ||| | pozícióra.

1. Nyomja meg a gázkarzárt (36) és röviden a gázkar (7), hogy a szivatókar a ||| pozícióra ugorjon. A készülék alapjáraton működik.

Hagyja a készüléket rövid ideig felmelegedni.

1. A fünyíráshoz/vágáshoz/fürészeléshez tartsa lenyomva a gázkarzárt (36) és nyomja meg a gázkart (7).

2. A motor kikapcsolásához tolja előre a STOP kapcsolót (35).

Melegindítás:

1. Hagyia a szívatókart (64) a pozíci ban 1.

2. Tartsa a készüléket egyik kezével a felső csönyélnél (5) fogva. Másik kezével húzza meg többször gyorsan a berántókötelet az indítófogantyúnál (63) fogva, amíg beindul a motor.

i A készülék ekkor alapjáraton működik.

Figyelem! Ne húzza ki túlságosan a berántókötelet – Szakadás veszélye!

1. A motor kikapcsolásához tolja előre a STOP kapcsolót (35).

Amennyiben a motor két indítási kísérletet követően sem indul, próbálja meg beindítani szívató nélkül, melegindítás pozícióban. Ha így sem sikerül, kövesse a „Hibakeresés” fejezetben leírt utasításokat.

Biztonságos munkavégzés

• Ne használja a készüléket létrán állva, vagy ha nem áll stabilan.
• Ne végezzen meggondolatlan vágást. Ez Önt és másokat is veszélyeztethet.
• Mindig ügyelni kell a gyerekekre, hogy ne játsszanak a készülékkel.
• Rendszeresen változtassa munkavégzési pozícióját. Ha hosszabb ideig használja a készüléket, akkor a rezgések a kéz vérkeringési zavarához vezethetnek (fehérujj-betegség). Megfelelő kesztyű használatával vagy rendszeres szünetekkel viszont meghosszabbíthatja a készülék használatának időtartamát. Ügyeljen arra, hogy a rossz vérkeringésre való egyéni hajlam, az alacsony kültéri hőmérséklet vagy a munkavégzés során kifejtett nagy fogóerő csökkenti a készülék használati idejét.
• A teleszkópos ágvágóval/sövényvágóval történő biztonságos munkavégzés érdekében ügyeljen az előírt legfeljebb 60°-os Δ munkaszögre.
• Lejtön mindig a lefűrészelendő ág felett vagy mellett álljon.
• Tartsa a készüléket a lehető legközelebb a testéhez. Így biztosítható a legjobb egyensúly.

Sövényvágóval történő munkavégzés

Ügyeljen arra a vágás során, hogy ne érjen hozzá tárgyakhoz, pl. drótkerítéshez vagy növénytámaszhoz. Ebben az esetben kár keletkezhet a késrúdban.

• Szemsérülések megelőzése érdekében, viseljen védőszemüveget a sövényvágóval történő munkavégzés során.
• Tartsa erősen a készüléket mindig két kézzel úgy, hogy egyik keze a hátsó markolaton, a másik keze pedig az elülső kerek markolaton (A 9) legyen.
  A hüvelykujinak és az ujjaknak szorosan körbe kell fogniuk a markolatokat.
• Ellenőrizze a vállheveder ( A 29) kényelmes elhelyezkedését, ami megkönynyíti Önnek a sövényvágó tartását.
• Azonnal kapcsolja ki a készüléket, ha a kések szilárd tárgyakba akadtak, húzza ki a hálózati csatlakozódugót vagy távolítsa el az akkumulátorokat, majd távolítsa el a tárgyat.
• Kerülje a készülék túlzott igénybevételét a munka során.

Munkavégzés a teleszkópos ágvágóval

Ha a fürész lánc beszorult, ne próbálja meg erővel kihúzni a teleszkópos ágvágót. Sérülésveszély áll fenn. Állítsa le a motort és használjon egy emelőkart vagy éket a teleszkópos ágvágó kisza-badításához.

• A fűrészláncnak el kell érnie a maximális sebességet, mielőtt elkezd fűrészelni.
• Jobban tudja irányítani a készüléket, ha a láncvezető lap alsó oldalával (húzó fűrészlanccal) és nem a láncvezető lap felső oldalával (toló fűrészlanccal) fűrészel.
• A fürész lánc az átfürészelés közben vagy után nem érhet hozzá a talajhoz

HU

vagy más tárgyhoz.

• Ügyeljen arra, hogy a fűrészlánc ne szoruljon be a vágatba. A fatörzs nem törhet vagy hasadhat.
• Vegye figyelembe a visszaütés elleni óvintézkedéseket (lásd Biztonsági utasítások).
• Távolítsa el a lefelé lógó ágakat úgy, hogy a vágást az ág fölött kezdi.
• Az elágazó ágakat egyenként kell viszszavágni.

Munkavégzés a damilorsóval

• Kis füves területeken tartsa a készüléket kb. 30°-os szögben és lengesse a vágófejet egyenletesen jobbra és balra félkörös mozgással.
• A legjobb eredmény legfeljebb 15 cm-es fühosszúság esetén érhető el. Ha a fű magasabb, ajánlott több fűvágási műveletet végezni.
• Fák, kerítésoszlopok vagy más akadályok körüli vágás során lassan járja körbe az akadályt a készülékkel és a damilvégekkel vágjon.
• Ne érjen hozzá kemény tárgyakhoz (kövek, falak, léckerítés, stb.). Ebben az esetben a damil gyorsan elhasználódna. Használja a védőburkolat szélét a készülék megfelelő távolságban tartásához.

Figyelem! A készülék működtetése közben ne rakja le a

vágófejet a földre!

Munkavégzés a 3-ágú késsel

A munkavégzés során mindig viselje a vállhevedert és meg-

felelő védőruhát. Viseljen szem-, hallás- és fejvédőt.

Ügyeljen arra, hogy a kés megfelelően legyen beszerelve. Cserélje ki a sérült vagy tompa szerszámokat. Sérülésveszély áll fenn.

Csak szabad, sima felületeket munkáljon meg a késsel. Alaposan néz-

ze át a vágandó felületet és távolítson el minden idegen tárgyat. Ügyeljen arra, hogy ne ütközzön kövekbe, fémbe vagy más akadályokba. A kés megsérülhet és visszaütés veszélye áll fenn.

• A munkavégzés során tartsa a vágófejet a talaj fölött és lengesse a készüléket egy kaszához hasonlóan egyenletes ívben lassan ide-oda.
• Ne tartsa ferdén a vágófejet.
• Ne használja a készüléket vad növényzet vagy aljnövényzet vágására.
• Rendszeresen ellenőrizze, hogy nem sérült-e a kés, és cserélje ki a sérült késeket.

Készülék lehelyezése

• Először a készülék motorházát helyezze le a talajra.
• A vágószerszámot a talajra gyakorolt nyomás nélkül kell lerakni.
• Alapvetően ne gyakoroljon statikus nyomást a vágószerszámra.

Vágási technikák a sövényvágóval

• A vastag ágakat először vágja ki ágvá-góval.
• A kétoldalas késrúd lehetővé teszi a vágást mindkét irányban vagy lengető mozdulatokkal egyik oldalról a másikra.
• Függőleges vágás esetén mozgassa a sövényvágót egyenletesen előre vagy ívelten felfelé és lefelé.

- Vízszintes vágás esetén mozgassa a sövényvágót félkörívben a sövény széléig, hogy a levágott ágak a talajra hulljanak.

- Hosszú, egyenes vonal eléréséhez azt javasoljuk, hogy feszítsen ki egy zsinórt.

Formára vágott sövények vágása:

Javasoljuk, hogy a sövényeket trapéz alakúra vágja, hogy megakadályozza az alsó ágak felkopaszodását. Ez megfelel a növények természetes növekedésének és lehetővé teszi a sövények optimális fejlődését. A vágás során csak az évente növekvő új hajtásokat kell csökkenteni, ily módon sürű ágasodás és jó belátás elleni védelem alakul ki.

1. Először vágja a sövény oldalait. Ehhez mozgassa a sövényvágót a növekedés irányának megfelelően lentröl felfelé. Ha fentröl lefelé vág, akkor a véko- nyabb ágak kifelé mozognak és ezáltal gyérebb helyek vagy lyukak keletkez- hetnek.
2. Ezután vágja a sövény felső szélét ízlés szerint egyenesre, tetőformájúra vagy kerekre.
3. Már a fiatal növényeket érdemes a kívánt formára visszavágni. A fő hajtásnak sértetlennek kell maradnia, amíg a sövény el nem éri a tervezett magasságot. Az összes többi hajtást a felére kell rövidíteni.

Szabadon növekvő sövények vá- gása:

Noha a szabadon növekvő sövények nem kapnak formát, rendszeresen gondozni kell azokat, hogy a sövény ne nőjön túl magasra.

Vágási technikák a teleszkópos ágvágóval

Mindig ügyeljen a visszaütés, valamint a leeső és földön fekvő ágak okozta veszélyre.

- Kis ágak lefűrészelése:

Helyezze a fűrész ütközőfelületét az ágra, hogy megelőzze a fűrész hirtelen mozgását, amikor elkezd vágni. Vezesse a fűrészt enyhe nyomással fentről lefelé az ágon keresztül. Ügyeljen arra, hogy az ágat hamarabb átfűrészelí, ha rosszul ítélte meg az ág méretét és súlyát.

- Nagyobb ágak lefürészelése:

Nagyobb ágak esetén irányított lefűrészeléshez válasszon először egy tehermentesítő vágást. Ehhez fürészeljen egy bevágást (a) az ág alsó harmadán (a láncvezető lap felső oldalával). Ezt követően fürészeljen fentről lefelé (a láncvezető lap alsó oldalával) az első vágat felé (b).

b a

- Fürészelés darabokban:

A nagyobb, ill. hosszabb ágakat részenként kell lefűrészelni, hogy követni tudja a leesés helyét.

• Először fűrészelje le a fa alsó ágait, hogy megkönnyítse a levágott ágak leesését.
• A vágás befejezése után hirtelen megnövekszik a fűrész súlya a kezelő személy számára, mivel a fűrész már nem támaszkodik az ágra. Fennáll a veszélye, hogy elveszíti uralmát a készülék felett.
• A beakadás megelőzése érdekében, csak mozgó fűrészlánccal húzza ki a fűrészt a vágatból.
• Ne fűrészeljen a vágóeszköz csúcsával.
• Ne fűrészeljen kidudorodó ágtőbe, mivel az akadályozza a fa sebének gyógyulását.

Tisztítás és karbantartás

Figyelmeztetés! Veszélyes mozgó alkatrészek okozta sérülésveszély!

Kapcsolja ki a motort és a ké- szüléken történő bármilyen karbantartási és tisztítási munka elött húzza ki a gyertyapipát (73).

A jelen használati útmutatóban nem szereplő javítási és karbantartási munkákat szervizközpontunkkal végeztesse el. Csak eredeti alkatrészeket használjon.

Viseljen védőkesztyűt, ha a késsel, a fűrészlanccal és a késrúddal dolgozik.

Rendszeresen végezze el az alábbi kar- bantartási és tisztítási munkákat. Ezzel biztosítható a hosszan tartó és megbízható használat.

• Minden használat előtt ellenőrizze a készülék esetleges hibáit, például meglazult, kopott vagy sérült alkatrészeket. Ellenőrizze a csavarok szoros illeszkedését.
• Ne vágjon tompa vagy kopott késsel vagy lánccal, ellenkező esetben túlterheli a készülék motorját és hajtóművét.
• Ellenőrizze a burkolatok és védőberendezések esetleges sérüléseit és megfelelő illeszkedését. Szükség esetén cserélje ki.

Tisztítás

• Minden használat után tisztítsa meg a készüléket. A motorházat nedves törlőkendővel vagy kefével tisztítsa. A készüléket nem szabad lefröcskölni vízzel és nem szabad vízbe rakni.
• Tartsa tisztán a készülék szellőzőnyílásait. Ehhez használjon nedves törlőkendőt vagy kefét.
• Ne használjon tisztító-, ill. oldószereket. Ezek helyrehozhatatlan kárt tehetnek a készülékben. Vegyi anyagok kárt tehetnek a készülék műanyag részeiben.
• Mindig tartsa tisztán a készüléket.

A készülék minden használata után

- tisztítsa meg a kést (olajos törlőkendővel);

- olajozza be a késrudat olajozó kannával vagy spray-vel.

Karbantartási időközök

Rendszeresen végezze el az alábbi táblázatban felsorolt karbantartási munkákat. A készülék rendszeres karbantartása meghosszabbítja a készülék élettartamát. Ezen kívül optimális vágási eredmény érhető el és megelőzheti a baleseteket.

Karbantartási időközök táblázat

Gépalkatrész Művelet		Minden használat előtt	Üzemóra
			10 20
teljes gép	Ellenőrizze az állapotát, szükség esetén cserélje ki a sérült alkatrészeket	√
elérhető csavarok és anyák	Ellenőrizze, húzza meg		√
légszűrő Tisztítsa meg	vagy cserélje ki			√
üzemanyagszűrő Cserélje ki			√
gyújtógyertya Tisztítsa	meg/állítsa be/cserélje ki		√
üzemanyagtömlők Ellenőrizze, szükség esetén cserélje ki		√
kezelő markolat Ellenőrizze a működését		√
fűrészlánc	Ellenőrizze, olajozza meg, szükség esetén élezze meg vagy cserélje ki	√
Láncvezető lap	Ellenőrizze, fordítsa meg, tisztítsa meg, olajozza meg	√	√
Vágófej	Ellenőrizze, hogy megfelelően van-e felszerelve	√
tengelykapcsoló Ellenőrizze a leállást alapjáraton		√
hajtómű kenés			√

Vágófogak élesítése

A fűrészlánc újra-élesítését bízza szakemberre vagy kövesse a fűrészlánc-élesítő készülék (pl. Parkside) használati útmutatójának utasításait. A fűrészlánc újra-élesítése bizonyos gyakorlatot igényel. Ha bizonytalan, inkább cserélje ki a fűrészláncot.

Fürészlánc csere

A készülék biztonságos használata csak a következő fü- részlanccal garantálható: Kangxin 3/8.050x44DL

A nem jóváhagyott fürészláncok használata súlyos sérüléseket okozhat.

A forró fűrészzlánc lehűlés után kissé összehúzódik. Ha forró állapotban cseréli ki a fűrészláncot, akkor kár keletkezhet a vezetősínben vagy a motorban, mivel a fűrészlánc túl feszesen fekszik fel a láncvezető lapra.

Soha ne rögzítsen új fűrészláncot kopott fogazatra vagy sérült, illetve kopott láncvezető lapra.

HU

1. Csavarja le az anyát (48) és vegye le a lánckerék-védőburkolatot (49).
2. Vegye le a régi fűrészláncot (44).

A részletes felszerelés leírása a „Felszerelés – Fűrészlánc felszerelése” fejezetben található. Az új fűrészlánc megfeszítése az „Üzembe helyezés – Fűrészlánc megfeszítése” fejezetben olvasható.

E

Láncvezető lap karbantartása/ megfordítása

A láncvezető lapot minden 8-10 munkaóra után meg kell fordítani az egyenletes kopás biztosítása érdekében.

1. Csavarja le az anyát (48) és vegye le a lánckerék-védőburkolatot (49). Vegye le a fűrészláncot (44) és a láncvezető lapot (1).
2. Ellenőrizze a láncvezető lap (1) kopását. Távolítsa el a sorjákat és egyenesítse ki a vezető felületeket egy lapos reszelővel.
3. Tisztítsa meg az olajjáratot (45), hogy biztosítsa a fűrészlánc automatikus olajozását működtetés közben.
4. Fordítsa meg a láncvezető lapot (1) egyszer a vízszintes tengelye körül.
5. Helyezze be a fűrészláncot (44) a láncvezető lap hornyába. Helyezze a fűrészláncot (44) a lánckerék (42) köré.
6. Helyezze fel a láncvezető lapot (1) és a fűrészláncot (44) a síncsapszegre (43). A láncvezető lap akkor van megfelelően felhelyezve, ha a fül (47) jobbra a síncsapszeg (43) alatt a láncvezető lapon lévő alsó kerek vágatban van.

Normális jelenség, ha a fűrész- lánc (44) belóg.

1. Feszítse elő a fűrészláncot (44) ; ehhez forgassa el a lánc feszítésére szolgáló csavart (46) a szerelőkulccsal (26) az óramutató járásával megegyező irányba.
2. Helyezze fel a lánckerék-védőburkolatot (49). Húzza meg a lánckerék-védőburkolathoz tartozó anyát (48).

Orsócsere

A készülék biztonságos használata csak a PARKSIDE orsóval garantálható. A nem jóváhagyott orsók használata súlyos sérüléseket okozhat.

G ábra:

1. Helyezze a készüléket a földre és győződjön meg arról, hogy a készülék stabilan áll.

2. Blokkolja a befogóorsót (50) az imbuszkulcs (28) segítségével az ábrán látható módon.

3. Csavarja le az orsóházat (17) a befogóorsóról (50) az óramutató járásával megegyező irányba.

N ábra:

1. Nyissa ki az orsóházat (17); ehhez nyomja befelé erősen az orsóház (17) két oldalán lévő bekattanó zárt (68) és vegye le az orsóház fedelét.

2. Helyezze be az új orsót (69) az orsó-ház (17) fedelébe és dugja át a két damilvéget a damilkivezető lyukon (66). Oldja ki a két damilvéget az or-són lévő hornyokból (70).

3. Helyezze az orsót (69) az orsóház (17) fedelébe és illessze össze a fedelet és az alsó részt.

Ügyeljen arra, hogy a damilkive- zető lyukakkal (66) mindkét vá- 7) találkozzon az orsóházban,

ellenkező esetben nem lehet lezárni a fedelet.

G ábra:

1. Csavarja az orsóházat (17) az óra-mutató járásával ellentétes irányba a befogóorsóra (50).
2. Távolítsa el az imbuszkulcsot (28)!
3. Vágja vissza a damilt kb. 15 cm hoszszúra.

N Damilorsó feltekerése

Alternatív megoldásként egy új damilorsó helyett a szaküzletben vásárolhat egy

2,4 mm vastag, 6 m hosszú nejlon damilt és saját maga feltekerheti a damilorsóra.

Egy pótdamilt már tartalmaz a cso-mag.

1. Hajtsa össze a damilt középen és helyezze a damil közepét az orsó (69) bemetszésébe (71).

Tekerje fel a két damilvéget a nyíl irányába, ami az orsó tetején látható.

1. Ezt követően akassza be a damil végét az orsón (69) lévő egyik horonyba (70).

Gyújtógyertya cseréje / beállítása

A kopott gyújtógyertya vagy a túl nagy gyertyahézag csökkenti a motor teljesítményét.

1. Kapcsolja ki a motort.
2. Húzza le a gyújtógyertya (72) gyertyapipáját (73).
3. Csavarozza ki a gyújtógyertyát (72) az óramutató járásával ellentétes

irányba a mellékelt karbantartó kulcs (26) segítségével.

1. Ellenőrizze a gyertyahézagot egy hézagmérő segítségével (szaküzletekben kapható). Az elektródatávolság-nak 0,6-0,7 mm-nek kell lenni.
2. Adott esetben állítsa be a távolságot úgy, hogy óvatosan meghajlítja a gyújtógyertya (72) testelektródáját.
3. Tisztítsa meg a gyújtógyertyát (72) egy drótkefével.
4. Helyezze be a megtisztított és beállított gyújtógyertyát (72) vagy cserélje ki a sérült gyújtógyertyát (72) egy újra (pl. „TORCH L8RTC“ gyújtógyertya).
5. Helyezze vissza a gyertyapipát (73).

A megrendelhető alkatrészek az „Pótalkatrészek/Tartozékok“ fejezetben találhatók.

Damilvágó élesítése

Semmiképpen ne használja a készüléket damilvágó nélkül hibás damilvágóval. Sérülés- ly áll fenn. Ha megsérült a vágó-penge, feltétlenül for- n szervizközpontunkhoz.

Viseljen védőkesztyűt a vágási sérülések megelőzése érdekében.

1. Csavarozza le a damilvágót (18) a vé-dőburkolat (21) hosszabbításáról (19).
2. Rögzítse a damilvágót (18) egy satuban és élesítse meg a kést egy lapos reszelővel. Óvatosan és mindig egy irányba csiszoljon.
3. Csavarozza vissza a damilvágót (18) a védőburkolat (21) hosszabbítására (19).

Légszűrő tisztítása / cseréje

Soha ne működtesse a készüléket légszűrő nélkül. Ellenkező esetben por és szennyeződés kerül a motorba és kár keletkezik a készülékben. Tartsa tisztán a légszűrőt.

1. Csavarozza ki a légszűrőfedélen (75) lévő csavart (74) és vegye le a légszűrőfedelet (75) a légszűröházról (77).
2. Vegy ki a légszüröt (76) a légszüröházból (77).
3. Tisztítsa meg a légszűrőt (76) szappannal és vízzel és hagyja megszáradni a levegőn. Soha ne használjon benzint a tisztításhoz!

Cserélje ki a légszűrőt (76), ha kopott, sérült vagy erősen szennyezett Pótalkatrészek/Tartozékok").

A rács távtartóként szolgál és először ezt kell behelyezni a légszűrőházba na a légszűrő (76) kivételekor kiesik.

1. Helyezze a légszűrőfedélen (75) lévő két kiálló részt a légszűrőházon (77) lévő fülekbe.
2. Hajtsa a légszűrőfedelet (75) a légszűrőházra (77).
3. Rögzítse a légszűrőfedelet (75) a csavarral (74).

Üzemanyagszürö cseréje

Soha ne üzemeltesse a készüléket üzemanyagszürő nélkül. Rendszeresen cserélje ki az üzemanyagszüröt.

1. Tekerje le a tanksapkát (55).

2. Ürítse ki az üzemanyagtartályt (54) egy megfelelő edénybe.

3. Húzza ki az üzemanyagszüröt (78) egy kampóval az üzemanyagtartályból és húzza le a kis bilincs meglazításával.

4. Cserélje ki az üzemanyagszüröt (78) és helyezze vissza a felhelyezett szívófejet az üzemanyagtartályba.
5. Zárja vissza az üzemanyagtartályt (54) a tanksapkával (55).

Üzemanyagszürö müszaki adatai: Csatlakozó ∅ 4 mm

Külsö átmérő: kb. 16 mm

Hajtómü kenése

Kb. 10 üzemóra után meg kell kenni a tar-tozékok hajtóművét.

Trimmelő/Szegélyvágó

1. Csavarja le a hajtóművön lévő csavart (79) a szerelőkulcs (26) segítségével.
2. Nyomjon legfeljebb 5 g kereskedelemben kapható kenőzsírt a hajtóműházon lévő kenőnyílásba.
3. Zárja vissza a hajtóművet a csavarral (79).

Porlasztó beállítása

A porlasztó gyárilag be van állítva optimális teljesítményre. Amennyiben utólag beállítások szükségesek, akkor szakszervizben végeztesse a beállításokat.

Tárolás

Tárolás előtt végezze el a tisztítási és karbantartási munkákat.

- A készüléket száraz helyen és gyermekektől távol kell tárolni. Tárolja a készüléket fektetve vagy felborulás ellen biztosítva.

• Tárolja a 3-ágú kést (15), a teleszkópos ágvágó és a sövényvágó tartozékot a mellékelt szállítási védelemmel (11/13/16).
• Ürítse ki az olajtartályt, ha hosszabb ideig (6-8 hét) nem használja a készüléket.
• Tárolás előtt alaposan tisztítsa meg a készüléket és tartozékait.
• A készüléket száraz és portól védett helyen, gyermekektől elzárva kell tartani.
• Ne csomagolja a készüléket műanyag zacskóba, ellenkező esetben nedvesség és penész képződhet.
• Ne a védőburkolatára helyezze le a készüléket.

Szállítás

Soha ne szállítsa a készüléket addig, amíg a készülék működik! Sérülésveszély!

• A szállításhoz ki kell kapcsolni a ké- szüléket és ki kell húzni a gyertyapipát (73). Ne szállítsa a készüléket alapjá- raton működtetve.
• A szállítás során mindig használja a szállítási védelmet (11/13/16).
• A készüléket hátrafelé mutató vágószerszámmal, két kézzel tartva vigye úgy, hogy egyik keze a hátsó markolaton (8), a másik keze pedig az elülső kerek markolaton (9) legyen.
• Az üzemanyag kiszivárgásának megakadályozása érdekében, ne szállítsa a készüléket fejjel lefelé.
• Két használati hely közötti szállítás előtt ürítse ki a benzintartályt egy benzinszivattyúval.
  Ne végezze az üzemanyagtartály kiürítését zárt helyiségekben, tűz közelében vagy dohányzás közben. A gázgőzök robbanást vagy tüzet okozhatnak.

- Szállítás gépjárművel: Rögzítse a készüléket felborulás és sérülések ellen. Ügyeljen a készülék stabil helyzetére.

Ártalmatlanítás/ Környezetvédelem

Ne öntsön használt olajat és üzemanyag-maradékot a csatornába vagy a lefolyóba.

A használt olajat és az üzemanyag-ma-radékot környezetbarát módon kell ártalmatlanítani - adja le egy hulladékkezelő központban.

Gondoskodjon a készülék, a tartozékok és a csomagolás környezetbarát újrahasznosításáról. Gépek nem tartoznak a háztartási hulladékba.

Gondosan ürítse ki az üzemanyagtartályt és a készüléket adja le egy újrahasznosító központban. A felhasznált műanyag és fém alkatrészek fajta szerint külön gyűjthetők és újrahasznosíthatók.

Ezzel kapcsolatban érdeklődjön szervizközpontunkban.

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv: A fogyasztókat jogszabály kötelezi arra, hogy az elektromos és elektronikus berendezéseket élettartamuk végén eljuttassák környezetbarát újrahasznosításra. Ilyen módon környezetbarát és erőforrás-kímélő újrahasznosítás biztosítható.

A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelkezésére:

• visszaadás egy értékesítő helyen,
- leadás egy hivatalos gyűjtőhelyen,
- visszaküldés a gyártónak/forgalmazónak.

Ez nem érinti a hulladékká vált készülékekhez mellékelt tartozékokat és elektromos alkatrészek nélküli segédeszközöket.

Pótalkatrészek/Tartozékok

Pótalkatrészek és tartozékok a www.grizzlytools.shop oldalon állnak rendelkezésre

Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi ürlapot. További kérdések esetén forduljon a „Szervizközponthoz” (lásd 293. oldal). Ha további pótalkatrészekre van szükség, kérjük, nézze meg az alkatrész számát a robbantott ábrán.

Pozíció az Pozíció a útmutatóban robbantott ábrán Megnevezés Rendelési sz.

A 15 I-1 3-ágú kés 13800233

A 29 I-1 vállheveder 91110269

A 17 I-2 orsóház 91110260

A 76 II - 40 légszűrő 91106208

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Benzines kombinált készülék 4 az 1-ben	Gyártási szám:IAN 446657_2307
A termék típusa:PBK 4 B3
A gyártó cégneve, címe, e-mail címe:Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermanyE-Mail: [e-mail]	Szerviz neve, címe, telefonszáma:Szerviz MagyarországTel.: 06800 21225E-Mail: [e-mail]+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tén-yének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek

kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

1. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
2. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésböl, vagy bárme- ly a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé- lyek által tárolt adatokért vagy beállításokért.
3. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényböl eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:

Javításra átvétel időpontja: A hiba javításának módja:

A fogyasztó részére történő visszaadás időpontja:

A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

Hibakeresés

Probléma Lehetséges ok Hibaelhárítás
A készülék nem indul	Üres az üzemanyagtartály Töltse tele
	Helytelen indítási sorrend	Kövesse az útmutató gépindításra vonatkozó utasításait
	"Túlszívatott" a motor	Csökkentse a gázt, indítson több-ször, ha szükséges szerelje ki,tisztítsa meg és szárítsa meg a gyúj-tógyertyát
	Elkormozódott gyújtógyertya,helytelen gyertyahézag	Tisztítsa meg, állítsa be vagy cseréljeki a gyújtógyertyát
	Sérült gyertyacsatlakozó,gyújtókábel	Cserélje ki/ Javítás aszervizközpontban
	Szennyezett porlasztó, fúvó-kák, helytelenül beállított por-lasztókeverék	Tisztíttassa meg és állíttassa be aporlasztót egy szakszervizben
	Eltömődött üzemanyagszűrő	Cserélje ki vagy tisztítsa meg azüzemanyagszűrőt
A motoralapjáraton túlgyorsan jár	Hideg a motor Lassan melegítse be
A motor nem mű-ködik maximálisteljesítménnyel	Elkormozódott gyújtógyertyák,helytelen elektróda-távolság	Tisztítsa meg, állítsa be vagy cseréljeki a gyújtógyertyát
	Szennyezett légszűrő	Tisztítsa meg vagy cserélje ki a lég-szűrőt
	Szennyezett porlasztó, fúvó-kák, helytelenül beállított por-lasztókeverék	Tisztíttassa meg és állíttassa be aporlasztót egy szakszervizben
	Nem megfelelő üzem-anyag-keverék	Töltsön be üzemanyagot az útmutató-nak megfelelően
	Szivárog a tömítés a forgaty-tyúházban	Javíttassa meg a hibát egy szakszer-vizben
	Henger, dugattyúgyűrűk ko-pottak
	Helytelen gyújtás
Túlzott mértékűégéstermék-/füstképződés	Helytelenül beállított porlasz-tó-keverék	Állíttassa be a porlasztót egy szak-szervizben
	Nem megfelelő üzem-anyag-keverék	Töltsön be üzemanyagot az útmutató-nak megfelelően

Spis treści

HU Az eredeti CE megfelelőségi nyilatkozat fordítása

Ezennel igazoljuk, hogy a az Benzines kombinált készülék 4 az 1-bentípussorozat: PBK 4 B3Sorozatszám 000001 - 055000gyártási évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2016/1628/EU • 2018/989/EU • 2011/65/EU* & (EU) 2015/863

A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk:

EN ISO 11680-1:2021 • EN ISO 11806-1:2022 • EN ISO 10517:2019EN ISO 14982:2009 • EN IEC 63000:2018

Ezen kívül a 2000/14/EK zajkibocsátási irányelvnek megfelelően igazolásra kerül:Hangerőszint:sövényvágó tartozék | teleszkópos ágvágó tartozék | orsó tartozék | 3-ágú kés

garantált: 1 | 14 dB

mért: 109,7 dB 108,8 dB 110,1 dB 109,6 dB

Alkalmazott megfelelőségértékelési eljárás a 2000/14/EK irányelv VI. függeléke szerintNevezett hely: Notified Body 0036 · TÜV SÜD Industrie Service GmbHWestendstrasse 199 · 80686 München · GermanyTípusbizonyítvány-szám: M6A 036607 1457 Rev. 00

Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős:

Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.12.2023Christian FrankDokumentációs megbízott

* A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányely előírásaival.

Stav informaci · Stav informácií · Információk állása ·

Pótalkatrészek/Tartozékok

Pótalkatrészek és tartozékok a www.grizzlytools.shop oldalon állnak rendelkezésre

Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi úrlapot. További kérdések esetén forduljon a „Szervizközponthoz” (lásd 293. oldal). Ha további pótalkatrészekre van szükség, kérjük, nézze meg az alkatrész számát a robbantott ábrán.

Pozíció az Pozíció a
útmutatóban robbantott ábrán Megnevezés Rendelési sz.

A 11 I-12 szállítási védelem,Teleszkópos ágvágó 91110267
A 13 I-13 szállítási védelem,Sövényvágó 91110268
A 15 I-1 3-ágú kés	13800233
A 29 I-1 vállheveder	91110269
A 17 I-2 orsóház	91110260
A 76 II-40	légszűrő	91106208
