| Značka | PARKSIDE |
| Model | PMK 550 B1 |
| Typ produktu | Vysekávačka (elektrické nářadí) |
| Napájení | 230 V ~ 50 Hz (střídavý proud) |
| Jmenovitý příkon | 550 W |
| Otáčky naprázdno | 2200 min⁻¹ |
| Řezná kapacita - Ocel (400 N/mm²) | 1,6 mm |
| Řezná kapacita - Ocel (600 N/mm²) | 1,2 mm |
| Řezná kapacita - Ocel (800 N/mm²) | 0,8 mm |
| Řezná kapacita - Hliník (200 N/mm²) | 2,5 mm |
| Minimální vnitřní poloměr řezu | 45 mm |
| Minimální vnější poloměr řezu | 50 mm |
| Šířka linie řezu | 5 mm |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku | 93 dB(A) (K=3 dB) |
| Hladina akustického výkonu | 104 dB(A) (K=3 dB) |
| Hodnoty vibrací (řezání plechů) | 8,7 m/s² (K=1,5 m/s²) |
| Nastavitelný držák matrice | Ano (360°, 4 polohy) |
| Drážkovaný kolík | Součástí (2 ks, 1 předmontovaný) |
| Uhlíkové kartáčky | Vyměnitelné |
| Záruka | 3 roky |
| Poprodejní servis Francie | 0800904879 |
| Poprodejní servis Belgie | 080071011 |
| Součástí balení | 2 drážkované kolíky, 2 imbusové klíče, návod k použití |
| Údržba | Čištění suchým hadříkem, doporučuje se mazání na linii řezu |
Často kladené otázky - PMK 550 B1 PARKSIDE
Dotazy uživatelů ohledně PMK 550 B1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrické nářadí ve formátu PDF zdarma! Najděte svůj návod PMK 550 B1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PMK 550 B1 značky PARKSIDE.
NÁVOD K OBSLUZE PMK 550 B1 PARKSIDE
Překlad původního návodu k používání
SK
REZAČKA PLECHU
| CZ Návod k použití | Strana 76 | ||
| SK | Používatel'ská príručka | Strana 90 | |
Seznam použitých piktogramů Strana 77
Úvod. Strana 78
Použití ke stanovenému účelu. Strana 78
Rozsah dodávky. Strana 78
Seznam dílů Strana 78
Technické údaje. Strana 79
Všeobecné bezpečnostní pokyny ...... Strana 80
Všeobecné bezpečnostní pokyny pro elektrické nástroje. Strana 80
Bezpečnostní pokyny pro řezačku plechu .... Strana 82
Originální příslušenství/přídavné přístroje.... Strana 82
Snížení vibrací a hluku .... Strana 83
Chování v nouzových případech ...... Strana 83
Zbytková rizika. Strana 83
První použití.... Strana 84
Změňte polohu držáku matrice ...... Strana 84
Přípustná tloušťka materiálu ...... Strana 84
Montáž/demontáž drážkovaného kolíku a držáku matrice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 84
Provoz.... Strana 85
Zapnutí/vypnutí. Strana 85
Mazání ...... Strana 85
Proces řezání ...... Strana 85
Výřezy Strana 85
Čištění a údržba. Strana 85
Čištění Strana 85
Údržba. Strana 86
Oprava Strana 86
Skladování Strana 86
Transport Strana 86
Zlikvidování Strana 87
Záruka Strana 87
Postup v případě uplatnění záruky. Strana 88
Servis Strana 88
ES prohlášení o shodě. Strana 89

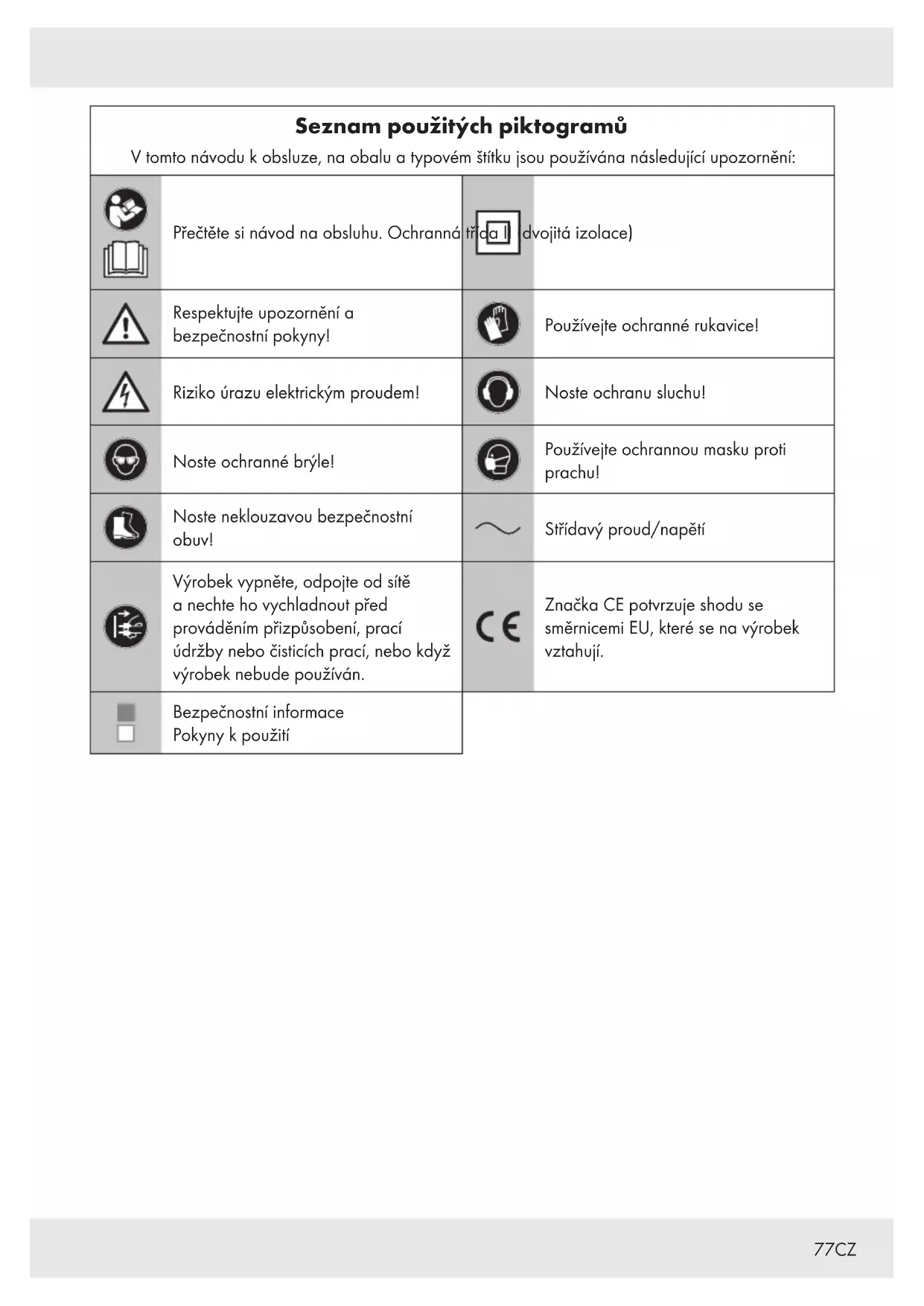

| Seznam použitých piktogramůV tomto návodu k obsluze, na obalu a typovém štítku jsou používána následující upozornění: | |||
  | Přečtěte si návod na obsluhu. Ochranná třída l dvojítá izolace) | ||
 | Respektujte upozornění a bezpečnostní pokyny! | Používejte ochranné rukavice! | |
 | Riziko úrazu elektrickým proudem! | Noste ochranu sluchu! | |
 | Noste ochranné brýle! | Používejte ochrannou masku proti prachu! | |
 | Noste neklouzavou bezpečnostní obuv! | ~ | Střídavý proud/napětí |
 | Výrobek vypněte, odpojte od sítě a nechte ho vychladnout před prováděním přizpůsobení, prací údržby nebo čisticích prací, nebo když výrobek nebude používán. | CE | Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují. |
| [THC0] | Bezpečnostní informacePokyny k použití | ||
ŘEZAČKA PLECHU
• Úvod
Blahopřejeme vám ke koupi vašeho nového výrobku, dále označovaného pouze jako „výrobek“.
Vybrali jste si vysoce kvalitní výrobek. Návod k použití je nedílnou součástí tohoto výrobku. Obsahuje důležité informace o provozu, bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte s výrobkem a všemi provozními a bezpečnostními pokyny. Za tímto účelem si pečlivě přečtěte následující provozní a bezpečnostní pokyny.
Používejte výrobek pouze tak, jak je popsáno a pro uvedené aplikace. Uschovejte tento návod na bezpečném místě. Pokud výrobek předáte třetím osobám, musíte předat také veškerou dokumentaci.
Dodržujte všechny platné místní bezpečnostní předpisy, normy a nařízení. Používání hlučných elektrických nástrojů může být v souladu s národními nebo místními předpisy povoleno pouze v určitých časech.
- Rozsah dodávky
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1 Řezačka plechu
2 Drážkované kolíky (1 předmontovaný)
2 Šestihranné klíče
1 Návod k použití
Seznam dílů
Otevřete před dalším čtením stránku s obrázky a seznamte se se všemi funkcemi přístroje.
Tento výrobek je vhodný pro řezání ocelového a hliníkového plechu. Výrobek je určen výhradně pro použití v suchých vnitřních prostorách.
Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Tento výrobek je vhodný výhradně pro soukromé použití. Výrobek není určen k živnostenskému nebo podobnému využívání.
1 Vypínač Zap/Vyp
2 Šroub s vnitřním šestihranem
3 Měřící drážka 1,6 mm
4 Měřící drážka 1,2 mm
5 Držák matrice
6 Matrice
7 Šestihranný klíč
8 Šroub s vnitřním šestihranem
9 Drážkovaný kolík
10 Šestihranný klíč
11 Držák nástroje
12 Krytky držáků kartáčů
- Technické údaje
Řezačka plechu PMK 550 B1
Číslo modelu HG09160
(se zástrčkou VDE)
HG09160-BS
(se zástrčkou BS)
Jmenovité napětí 230 V\~ 50 Hz (střídavý proud)
Jmenovitý příkon 550 W
Počet zdvihů při běhu
naprázdno 2200 min ^-1
Maximální řezný výkon/tlouštka materiálu
Hliník 2,5 mm (200 N/mm ^4 )
Ocel 1,6 mm (400 N/mm ^2 )
1,2 mm (600 N/mm²)
0,8 mm (800 N/mm²)
Minimální uvnitř = 45 mm
poloměr řezu vně = 50 mm
Šířka rezné stopy 5 mm
Ochranná třída II / ☐dvojitá izolace)
Hodnota emise hluku
Naměřená hodnota hluku určená v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je typicky
Hladina akustického
Celkové hodnoty vibrací
(Vektorový součet tří směrů), stanovené v souladu s EN 62841:
Řezání plechu a_h = 8,7 m/s^2
Nejistota K = 1,5 m/s ^4
⚠️ VAROVÁNÍ!
Noste ochranu sluchu!
UPOZORNĚNÍ
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku mohou být použity i pro předběžnému odhadu zatížení.
⚠️ VAROVÁNÍ!
Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).
Všeobecné bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ!
Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.
Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).
Bezpečnost práce na pracovním místě
Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
■ Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptylení můžete ztratit kontrolu nad elektrickým nástrojem.
Elektrická bezpečnost
Síťová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.
Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.
Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.
Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno. Upotřebení odsávání prachu dokáže snížit ohrožení prachem.
Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.
Upotřebení a zacházení s elektrickým nástrojem
Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
Před jakýmkoliv seřizováním přístroje, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
- Řezné nástroje udržujte ostré a čisté. Řádně udržované Řezné nástroje s ostrými Řeznými břity se méně zadírají a lépe se ovládají.
Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.
Servis
- Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
- Bezpečnostní pokyny pro řezačku plechu
Bezvadně zajistěte obrobek.
Udržujte ruce mimo rotující části.
Hrany a třísky obrobku jsou ostré. Noste ochranné rukavice. Je také vhodné nosit boty se silnou podrážkou, aby se předešlo zranění.
Nepokládejte nástroj na třísky obrobku. Jinak muže dojít k poškození a funkčním poruchám nástroje.
Nenechte nástroj běžet bez dozoru. Nářadí používejte pouze v držení v rukou.
Dbejte vždy na bezpečný postoj. Při používání nářadí na vysoko umístěných pracovištích se ujistěte, že pod nimi nikdo nestojí.
Nedotýkejte se drážkovaného kolíku, matrice nebo obrobku bezprostředně po obrábění, protože díly jsou stále velmi horké a mohou způsobit popáleniny kůže.
Vyvarujte se proříznutí elektrických kabelů. To může vést k těžkým nehodám způsobeným úrazem elektrickým proudem.
- Originální příslušenství/přídavné přístroje
Používejte pouze příslušenství a přídavné přístroje, které jsou specifikovány v návodu k obsluze nebo jejichž montáz je kompatibilní s přístrojem.
Snížení vibrací a hluku
Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.
Následující opatření umožní snížit vibracemi a hlukem působená rizika:
Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.
- Chování v nouzových případech
Seznamte se na základě tohoto návodu k obsluze s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.
Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odpojte ho od sítě. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.
Zbytková rizika
I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:
Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
■ Nebezpečí zranění a věcné škody způsobené létajícími objekty.
UPOZORNĚNÍ
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
První použití
⚠️ VAROVÁNÍ!
Výrobek vypněte, odpojte od sítě a nechte vychladnout před prováděním přizpůsobení!
Změňte polohu držáku matrice
Obr. A
Polohu matrice lze přestavit o 360°. Jsou zadány 4 pracovní polohy. Pracovní polohy lze nastavit následovně:
- Pomocí šestihranného klíče 7 povolte šroub s vnitřním šestihranem 2.
- Otočte držák matrice 5 do požadované pracovní polohy tak, aby příslušný otvor v držáku matrice 5 směřoval k šroubu s vnitřním šestihranem 2.
- Šroub s vnitřním šestihranem 2 opět utáhněte šestihranným klíčem 7.
- Mirným otočením držáku matrice 5 překontrolujte, zda drží ve správné poloze.
Přípustná tlouštka materiálu
Maximální řezný výkon závisí na kvalitě a síle materiálu.
Měřicí drážky 3 4 na držáku matrice 5 slouží jako tloušťkoměr pro přípustnou tloušťku řezu. Nikdy neřežte materiál, který je silnější, než je uvedeno v technických údajích.
Montáž/demontáž drážkovaného kolíku a držáku matrice
Obr. B+C
Demontáž drážkovaného kolíku a držáku matrice
- Pomocí šestihranného klíče 7 povolte šroub s vnitřním šestihranem 2.
- Odejměte držák matrice 5 z přístroje.
- Povolte šroub s vnitřním šestihranem 8 pomocí šestihranného klíče 10, abyste potom vyjmulí drážkovaný kolík 9 z držáku nástroje 11.
Montáž drážkovaného kolíku a držáku matrice
- Vložte nový drážkovaný kolík 9 do držáku nástroje 11 tak, aby otvor v drážkovaném kolíku 9 směřoval k šroubu s vnitřním šestihranem 8.
- Utažením šroubu s vnitřním šestihranem 8 zajistěte drážkovaný kolík 9.
- Naved'te a znovu vložte držák matrice 5 přes držák nástroje 11 v přístroji.
- Otočte držák matrice 5 do požadované pracovní polohy tak, aby příslušný otvor v držáku matrice 5 směřoval k šroubu s vnitřním šestihranem 2.
- Šroub s vnitřním šestihranem 2 opět utáhněte šestihranným klíčem 7.
- Mírným otočením držáku matrice 5 zkontrolujte, zda drží ve správné poloze.
Provoz
Zapnutí/vypnutí
Zapnout výrobek
■ Stlačte vypínač Zap/Vyp 1 do polohy I.
Vypněte výrobek
■ Stlačte vypínač Zap/Vyp 1 do polohy 0.
Mazání
Naneste na řeznou linii běžně dostupný strojní olej, abyste prodloužili životnost drážkovaného kolíku 9 a matrice 6.
To je důležité zejména při řezání hliníku.
Proces řezání
- Během procesu obrábění držte výrobek v pravém úhlu (90°) k obrobku.
- Pohybujte prístrojem ve směru řezání jemným tlakem.
Výřezy
U vnitřních výřezů je pro vložení držáku matrice nutný otvor větší než 22,5 mm 5
- Čištění a údržba
⚠️ VAROVÁNÍ!
Výrobek vypněte, odpojte od sítě a nechte vychladnout před prováděním kontroly, údržby nebo čisticích prací!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.
Údržba
Zkontrolujte výrobek a díly příslušenství před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu na obsluhu.
Dodržujte pri tom technické požadavky (viz „Technické údaje“).
Uhlíkové kartáče je třeba pravidelně vyjímat a kontrolovat. Když jsou opotřebované na limit, je třeba je vyměnit. Uhlíkové kartáče udržujte vždy čisté, aby mohly volně klouzat v držácích. Oba uhlíkové kartáče by měly být vyměněny současně. Používejte pouze identické uhlíky.
Šroubovákem vyšroubujte krytky držáků kartáčů 12. Vyjměte opotřebované uhlíkové kartáče, vložte nové a poté našroubujte krytky držáků kartáčů zpět.
⚠️ VAROVÁNÍ!
Pokud je nutné vyměnit přípojné vedení, může to provést pouze výrobce nebo jeho zástupce, aby se zabránilo ohrožení bezpečnosti.
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obrat’te se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.
- Skladování
Očistěte výrobek (viz „Čištění“).
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti.
Transport
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek:
Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce.
Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady.
Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Záruka
Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě zkontrolován. V případě materiálových nebo výrobních vad máte zákonná práva vůči prodejci tohoto výrobku. Vaše zákonná práva nejsou nijak omezena naší zárukou popsanou níže.
Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem nákupu. Uschovejte originální prodejní doklad na bezpečném místě, protože tento dokument je vyžadován jako doklad o nákupu.
Jakékoli poškození nebo závady, které již existují v době nákupu, je nutné neprodleně po rozbalení výrobku nahlásit.
Pokud výrobek vykáže během 3 let od data zakoupení jakoukoli vadu materiálu nebo výroby, zdarma vám jej opravíme nebo vyměníme – dle našeho rozhodnutí. Záruční doba se v důsledku vyřízení reklamace neprodlužuje. To platí i pro vyměněné a opravené díly.
Tato záruka pozbývá platnosti, pokud byl výrobek poškozen, používán nebo udržován nesprávně.
Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na části výrobku, které podléhají běžnému opotřebení, a jsou tedy považovány za spotřební materiál (např. baterie, dobíjecí baterie, trubky, náplně), ani na poškození křehkých dílů, např. vypínače nebo skleněné části.
Postup v případě uplatnění záruky
Abyste zajistili rychlé vyřízení vaší reklamace, dodržujte následující pokyny:
Ujistěte se, že máte k dispozici originální prodejní doklad a číslo položky (IAN 409144_2207) jako doklad o nákupu.
Číslo položky naleznete na typovém štítku, gravírování na výrobku, na přední straně návodu k použití (vlevo dole) nebo jako nálepka na zadní nebo spodní straně výrobku.
Pokud se vyskytnou funkční nebo jiné závady, kontaktujte bud' telefonicky nebo e-mailem níže uvedené servisní oddělení.
Jakmile bude výrobek zaznamenán jako vadný, můžete jej bezplatně vrátit na servisní adresu, která vám bude poskytnuta. Nezapomeňte přiložit doklad o koupi (prodejní doklad) a krátký písemný popis s podrobnostmi o závadě a o tom, kdy se vyskytla.
Servis
CZ Servis Česká republika
Tel.:800600632
E-Mail:owim@lidl.cz
CE
ES prohlášení o shodě
ES PROHLÁŠENÍ O SHODĚ
Mezinárodní číslo obchodní položky (IAN): 409144_2207
Identifikace produktu: PARKSIDE Rezačka plechu
Číslo modelu: HG09160
Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejich základě se shoda prohlašuje:
Č. / Části
Předmět výše uvedeného prohlášení je v souladu se směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:
Č. / Části
Směrnice 2011/65/EU
EN IEC 63000:2018
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.
Překlad původního prohlášení o shodě
Neckarsulm
Místo
05.10.2022
Datum
Benjamin Steeb
Managing Director
ppa. Fudon ppa.Jens Buchheim
Technické údaje.... Strana 93
Všeobecné bezpečnostné pokyny.... Strana 94
Zvyškové riziká. Strana 97
Prvé použitie .... Strana 98
Zmena polohy držiaka matrice ...... Strana 98
Povolená hrúbka materiálu. Strana 98
Montáž/demontáž ryhovaného kolíka a držiaka matrice.... Strana 98
Prevádzka Strana 99
Zapnutie/vypnutie .... Strana 99
Mazanie. Strana 99
Proces rezania .... Strana 99
Výrezy ...... Strana 99
Čistenie a údržba Strana 99
Čistenie Strana 99
Údržba. Strana 100
Oprava Strana 100
Skladovanie.... Strana 100
Preprava. Strana 100
Likvidácia.... Strana 101
Záruka Strana 101
1 Rezačka plechu
2 Ryhované kolíky (1 predmontovaný)
2 Šesthranné klúče
1 Návod na obsluhu
Zoznam dielov
Číslo modelu HG09160
(so zástrčkou VDE)
HG09160-BS
(so zástrčkou BS)
Menovité napätie 230 V\~ 50 Hz (striedavý prúd)
Menovitá spotreba 550 W
Frekvencia pri
vol'nobehu 2200 min ^-1
Max. rezný výkon/hrúbka materiálu
Hliník 2,5 mm (200 N/mm ^4 )
Ocel' 1,6 mm (400 N/mm²)
1,2 mm (600 N/mm²)
0,8 mm (800 N/mm²)
Min. polomer rezu vnútorný = 45 mm
vonkajší = 50 mm
Šírka stopy rezania 5 mm
Trieda ochrany II / ☐dvojitá izolácia)
Hodnoty emisií hluku
Hodnota hluku sa meria podl'a EN 62841.
Všeobecné bezpečnostné pokyny
Elektrická bezpečnost'
Náradie nikdy nenechajte bežat' bez dozoru. Náradie používajte len vtedy, ked' ho držíte v rukách.
Povolená hrúbka materiálu
■ Vypínač 1 zatlačte do polohy I.
Vypnutie produktu
■ Vypínač 1 zatlačte do polohy 0.
Mazanie
Pred revíziou, údržbou alebo čistením vypnite produkt, odpojte od napájania a nechajte ho vychladnút!
- Čistenie
Uzáver držiaka kefy 12 vykrúťte skrutkovačom. Opotrebované uhlíkové kefy vyberte, vložte nové a znova zakrúťte uzáver držiaka kefy.
