Tip izdelka	Rezkalni motor (rezkalni stroj)
Znamka	Mafell
Model	FM 800
Dimenzije (D x Š x V)	254 x 73 x 79 mm
Teža (brez kabla)	1,6 kg
Napajanje	230 V, 50 Hz, 800 W
Nazivni tok	4,0 A
Območje hitrosti v prostem teku	7 000 – 25 000 min⁻¹
Vpenjalo orodja	Vpenjalna objemka OZ8 Ø 6 mm
Premer držala orodja	3 – 8 mm
Maksimalni premer rezkarja	36 mm
Maksimalni premer brusilnega koluta	40 mm
Dolžina omrežnega kabla	1 m
Zaščitni razred	II
Raven zvočnega tlaka	LPA = 74 dB(A), K = 3 dB
Raven zvočne moči	LWA = 82 dB(A), K = 3 dB
Glavne funkcije	Mehki zagon, elektronska regulacija hitrosti, zaščita pred preobremenitvijo, opcijski NC vmesnik
Namenska uporaba	Fiksna namestitev v portalne sisteme s spenjalno objemko 43 mm
Vzdrževanje in čiščenje	Redno čiščenje, zamenjava ogljikovih ščetk vsakih 125-150 ur, doživljenjsko mazanje ležajev
Varnostna navodila	Pred vzdrževanjem izključite iz omrežja, nosite zaščito za sluh, očala in masko proti prahu
Nadomestni deli in popravljivost	Seznam in razstavljena shema na www.mafell.com; uporabljajte originalne MAFELL dele
Splošne informacije	Priložena navodila za uporabo, standardna oprema: šestrobni ključ 17 mm, objemka OZ8 Ø 6 mm

Pogosto zastavljena vprašanja - FM 800 Mafell

Kako zamenjati orodje na rezkalnem motorju FM 800?

Izključite omrežni vtič. Zaklenite vreteno z zaklepnim gumbom (4). Odvijte spojno matico (3) s priloženim šestrobnim ključem. Orodje potegnite naprej. Vstavite novo orodje do konca, nato zategnite spojno matico, medtem ko držite vreteno zaklenjeno.

Kakšno je območje hitrosti FM 800?

Hitrost v prostem teku je nastavljiva od 7.000 do 25.000 min⁻¹ preko nastavitvenega kolesca (X). Pri NC različicah je hitrost lahko krmiljena tudi z zunanjo napetostjo (0-10 V) v portalnem načinu.

Kako nastaviti hitrost na FM 800?

Zavrtite nastavitveno kolesce (X) do želene vrednosti. Ustrezna hitrost je prikazana na nalepki ohišja. V portalnem načinu (NC različica) se kolesce ignorira in hitrost krmili napetost na vretenu Us.

Kaj storiti, če nastavitveno kolesce utripa rdeče?

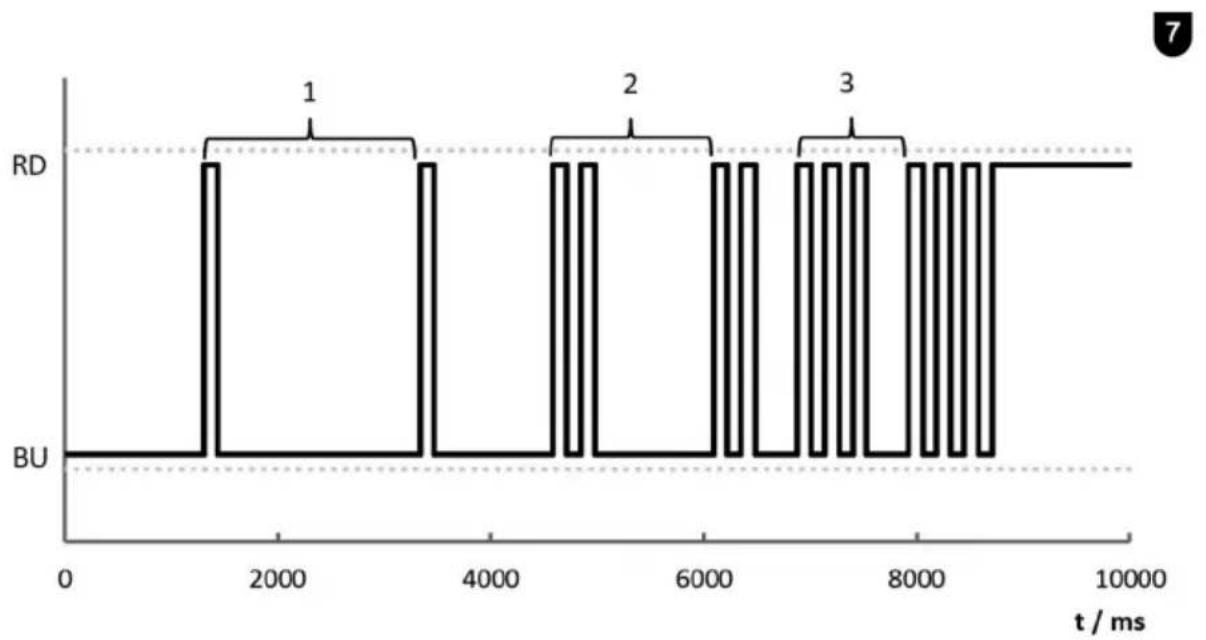

Rdeče utripanje označuje bližajočo se preobremenitev. Preostali čas delovanja je označen s številom impulzov. Zmanjšajte obremenitev ali podajanje, da se vrnete v neprekinjeno delovanje. Če sveti stalno rdeče, se je sprožila zaščita pred preobremenitvijo: izklopite stikalo in ga ponovno vklopite po zmanjšanju obremenitve.

Kako očistiti rezkalni stroj FM 800?

Pred čiščenjem izključite omrežni vtič. Za odstranjevanje prahu uporabite suho krpo. Če naprave dlje časa ne uporabljate, poškropite gole kovinske dele z zaščito proti rji. Zaščitite priključek vmesnika s priloženim pokrovčkom Z.

Kateri dodatki so na voljo za FM 800?

Številne vpenjalne objemke OZ8 in ER16 (premeri 2 do 10 mm), redukcijske puše, adapterji za objemke, NC krmilni kabel (5 m) in zaščitni pokrovček. Za reference glejte 8. poglavje navodil.

Kdaj zamenjati ogljikove ščetke?

Ščetke je treba zamenjati najkasneje po 125 do 150 urah delovanja pri pooblaščenem servisu MAFELL. Obrabljene ščetke lahko preprečijo zagon, tudi če kolesce sveti modro.

Ali lahko FM 800 uporabljam kot ročni rezkalnik?

Ne. Rezkalni motor FM 800 je namenjen izključno fiksni namestitvi v portalni sistem. Ne sme se uporabljati kot ročni rezkalnik.

Kako do nadomestnih delov?

Nadomestni deli (ščetke, objemke, matice itd.) so na voljo pri MAFELL ali pooblaščenih prodajalcih. Seznam in razstavljeno shemo najdete na www.mafell.com. Vedno uporabljajte originalne dele za ohranitev garancije.

Kakšna so bistvena varnostna navodila?

Vedno nosite zaščitna očala, masko proti prahu in zaščito za sluh. Pred kakršnim koli posegom izključite vtič. Nikoli ne delajte brez zaščitnih naprav portala. Ne uporabljajte poškodovanega ali topega orodja.

NAVODILA ZA UPORABO FM 800 Mafell

Motor rezkalnika Prevod izvirnih navodil za uporabo 164

Motor frezy Originalny navod na pouzivanie 177

MAF02163/a

MAF02193/a

WARNING

Preberite vsa varnostna opozorila in napotke. Neupostevanje varnostnih opozoril in napotkov lahko povzroci udar elektrichega toka, pozar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VYSTRAHA

Precitajte si bezpecnostne pouny a instrukcie. Nedbalé dodrziavanie bezpecnostnych pouynov a instrukci moze sposobit' uder elektrickym prudom, poziar a/alebo t'azke zranenia. Uschovaje si vsetky bezpecnostne pouny a instrukcie pre mozné buduce pouzitie.

MAF02165/a

MAF02164/b

MAF02192/a

MAF02281/a

MAF02194/b

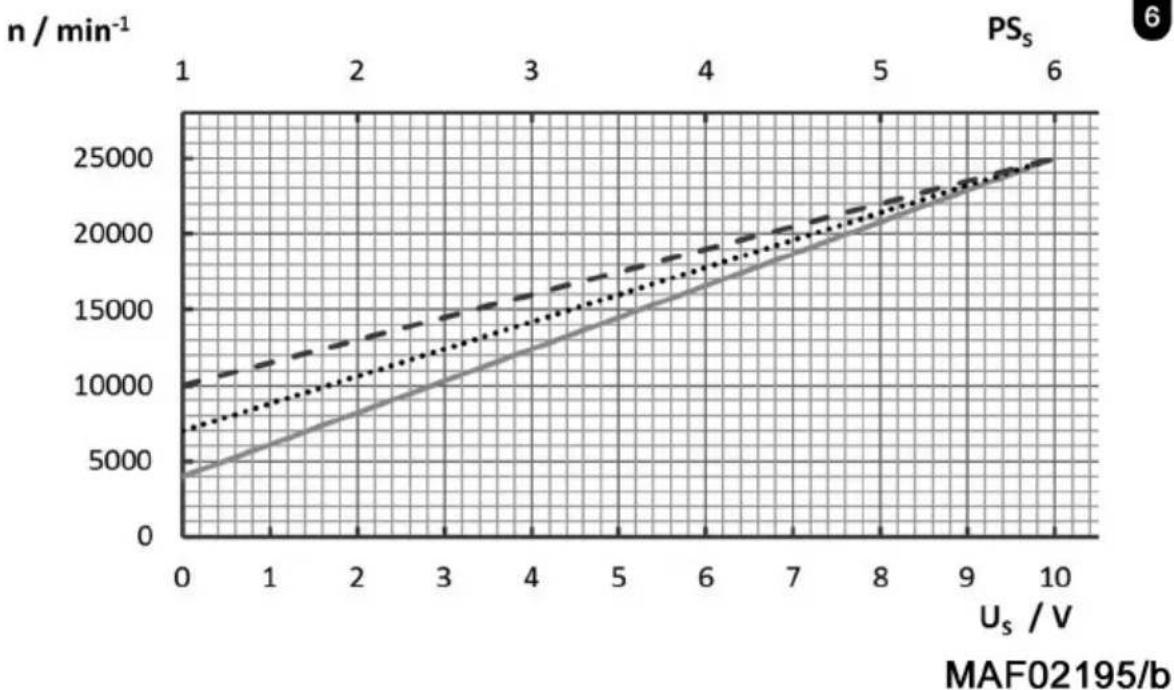

PSs	Us/V	FM 800 (230 V)	FM 1000 (230 V)FM 1000 NC-ERFM 1000 NC-WS	FM 1000 (120 V)
		n / min-1	n / min-1	n / min-1
1	0	7000	4000	10000
2 2 1	0600 8200	13000
3 4 1	4200 12400	16000
4	6	17800	16600	19000
5 8 2	1400 20800	22000
6	10	25000	25000	25000

MAF02282/a

I.V. Dipl.-Ing, Harald Schmid, MBA

1 Pojasnilo znakov 165
2 Podatki o proizvodu 165
2.1 Podatki o proizvajalcu 165
2.2 Oznaka stroja 165
2.3 Tehnicni podatki 166
2.4 Emisije 166
2.5 Dobavni obseg 167
2.6 Namenska uporaba 167
2.7 Preostalo tveganje 167
3 Varnostni napotki 168
4 Opremljanje / nastavitev 169
4.1 Omrežna priključitev 169
4.2 Izbira orodja 169
4.3 Zamenjava orodja 169
4.4 Vpenjalne klešće 170
5 Obratovanje 170
5.1 Prevzem v obratovanje 170
5.2 Izvedba NC. 171
5.3 Predpisano stevilo vrtljajev 172
5.4 Zašcita pred preobrenimenitvijo 173
6 Vzdrzevanje in servisiranje 174
6.1 Skladischenje 174
7 Odpravamotenj 175
8 Poseben pribor 176
9 Eksplozijski pogled inseznam nadomestnih delov 176

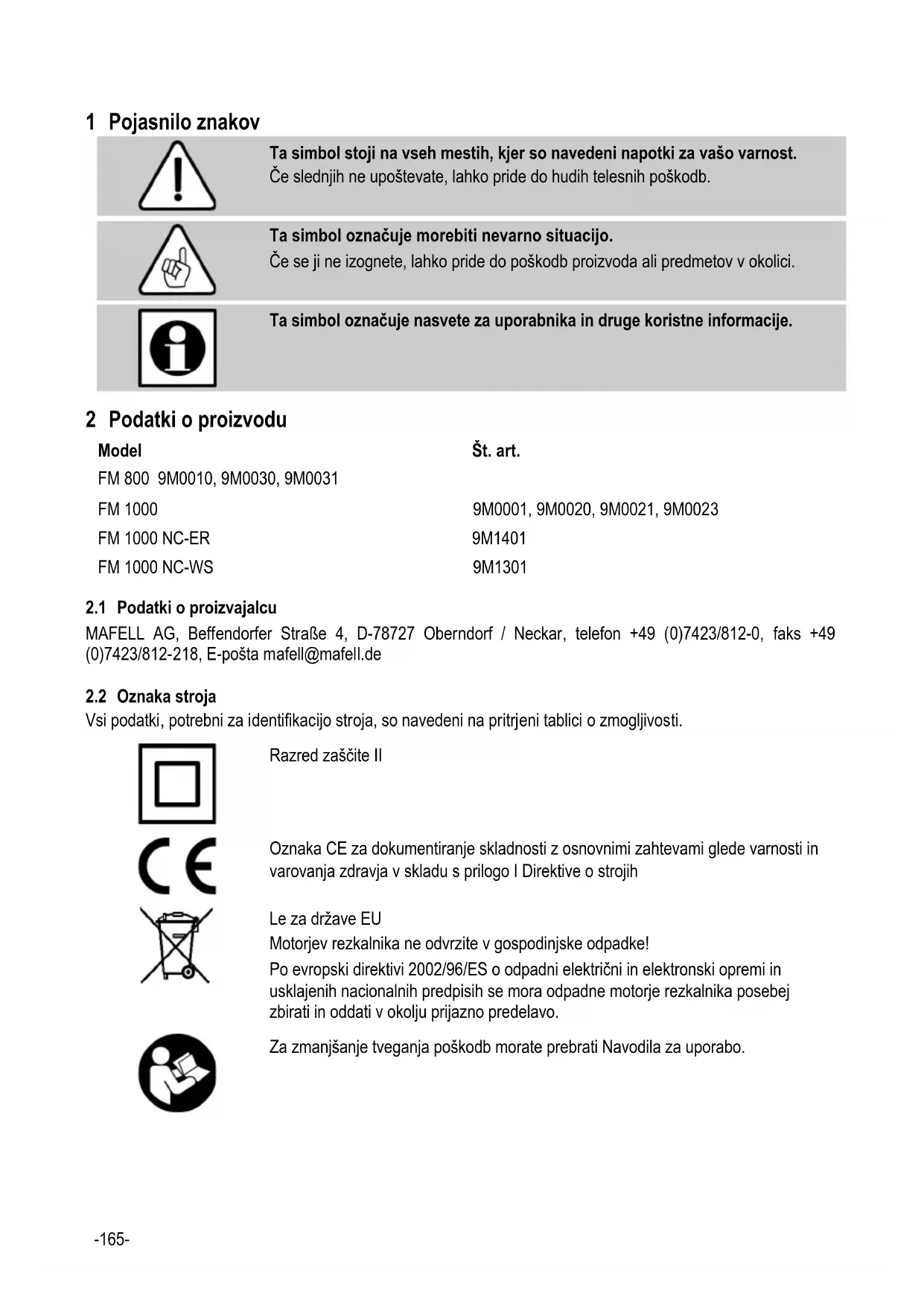

1 Pojasnilo znakov

Ta symbolism stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poškodb.

Ta simbol oznacujemebiti nevarno situaciono.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism označuje nasvete za uporabnika in druge koristne informacije.

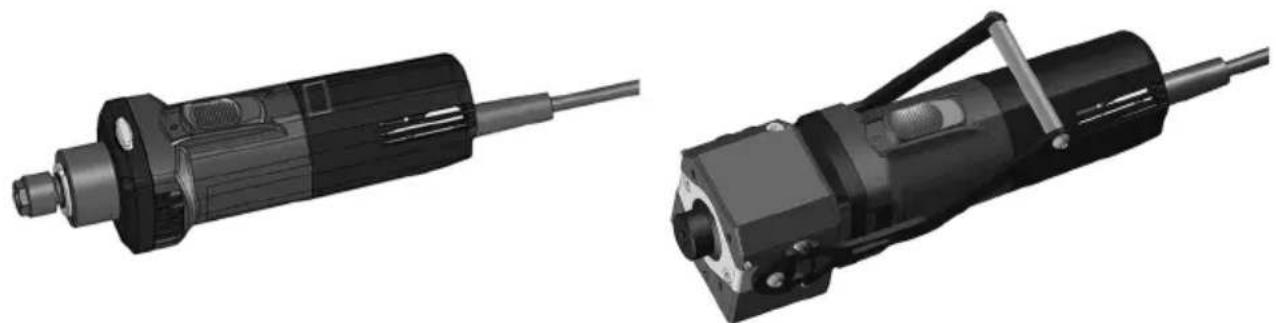

2 Podatki o proizvodu

Model

St. art.

FM8009M0010,9M0030,9M0031

FM 1000

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49

(0)7423/812-218, E-posta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici ozmogljivosti.

Razred zaščite II

Oznaka CE za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za drzave EU

Motorjev rezkalnika ne odvrzite v gospodinjske oppadke!

Po evropski direktivi 2002/96/ES o odpadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadne motorje rezkalinika posebej zbirati in oddati v okolju prijazno predelavo.

Za zmanjsanje tveganja poskodb morate prebrati Navodila za uporabo.

2.3 Tehnicni podatki

	FM 800	FM 1000	FM 1000 NC-ER	FM 1000 NC-WS	FM 1000 (120 V)
Obratovalna napetost / V	230	230	230	230	120
Omrežna frekvenca / Hz	50	50	50	50	60
Odvzemna moč / W	800	1000	1000	1000	1000
Nazivni tok / A	4.0	4.6	4.6	4.6	8.3
Napajalna napetost / V*	-	-	8 - 56	8 - 56	-
Krmilna napetost za predpisano stevilo vrtljajev / V*	-	-	0 - 10	0 - 10	-
Izhod preostalega časa delovanja / V*	- - 0 - 5 0 - 5 -
Poraba toka / mA*	-	-	3 - 5	3 - 5	-
Število vrtljajev praznega teka / min-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Nosilec orodja z vpenjalnimi kleščami ø / mm	6	8	8	8	6,35 (1/4")
Steblo orodja / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Rezkalinik ø, maks. / mm	36	36	36	36	36
Brusilna telesa ø, maks. / mm	40	40	40	40	40
Teža brez omrežnegа kabla / kg	1.6	1.6	1.6	2.8	1.6
Dolžina priključnegа vodnika / m	1	4	0,75 + 4	0,75 + 4	4
Dimenzije (Š x D x V) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	73 x 254 x 79

• Podatki za vmesnik

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z DIN EN 62841-1 in jih je mogoce uporabiti zaprimerjavoelektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcito za sluh, tudi Če elektrčno orodje deluje brez obretenitve!

2.4.1 Podatki o emisiji hrupa

Po DIN EN ISO 3744 ugotovljene vrednosti emisije hrupa znašajo:

Hrup je bil izmerjen brez orodja v praznem teku.

2.5 Dobavni obseg

	FM 800	FM 1000	FM 1000 NC-ER	FM 1000 NC-WS
Navodila za obratovanje x x x x
Enojni viličasti ključ vel. 17 x x - -
Enojni viličasti ključ vel. 25	-	-	x	-
Vpenjalne klešće Oz8 ø / mm	6	8	-	-
Vpenjalne klešće ER 16 - - 8 -
Kabel / m	1	4	0,75 + 4	0,75 + 4

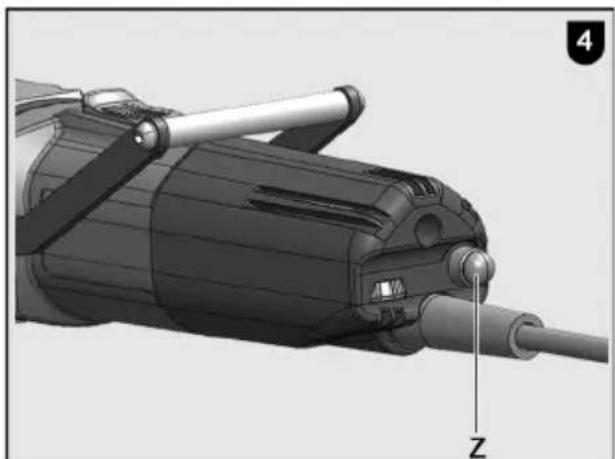

Pokrovček Z - - x x

2.6 Namenska uporaba

• Motor rezkalnika je predviden za fiksno vgradnjov vodilne portalne sisteme z vpenjalnim vratom 0 43 mm.

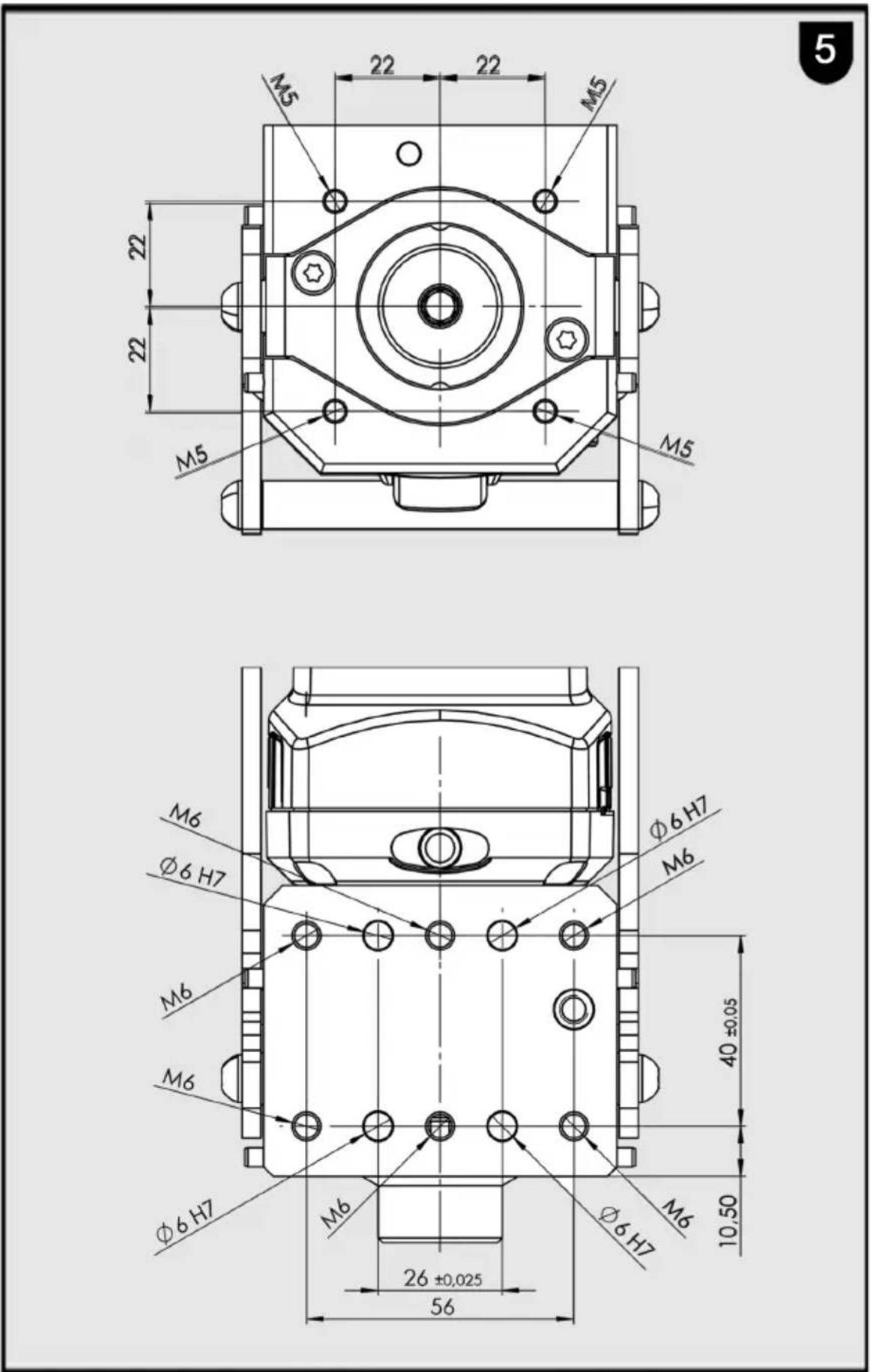

• Motor rezkalnika s hitrim vpenjanjem orodja je mogoce s pomočjo šestih vijakov (navoj M6) prirobiti neosredno na portalni systemd v skladu s specifikacijami portalnegaSYSTEM (sl. 5).
• Motor rezkalnika ni primeren za industrijsko neprekinjeno obratovanje.
• Motor rezkalnika se smatra kot delno dokončan stroj. Motor rezkalnika je dovoljeno prevzeti v obratovanje šele, ko je bilo ugotovljeno, da portalniystem, v katerega bo vgrajen motor rezkalnika, ustreza dolocilom aktualne in veljavne Direktive o strojih. Prosimo, da upostevate tudi ustrezne garancijske pogoje za motor rezkalnika in morebitnih dodatnih naprav.

2.7 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upostevanju varnostnih dolocil ostaja preostalo tveganje, ki je pogojeno znamenom uporabe in lahko vodi do zdravstvenih posledic.

• Lom vrtecega se orodja.
• Prelom in izmet orodja ali delov orodja.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtic pa ni izvlecen iz vticnice.
• Ogrožanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevarnega ali eksplozivno nevarnega prahu (vse vrste) pri daljsem obratovanju brez odsesavanja. V ta namen upoštevajte varnostni list obdelovanega materiala.

3 Varnostni napotki

Nevarnost

Vedno upostevajte sledeče varnostne napotke in varnostna dolocila, ki veljajo v državi uporabe!

Splošni napokit:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zašcitnih naprav portalnegaSYSTEMa, v katerem se motor rezkalinika uporablja, predpisanih za posamezen delovni korak., Na portalnem systemd in na motorju rezkalinika ne spreminjaje ničesar, kar bi lahko vplivalo na varnost.
• Poškodovane kable ali vtije morate takoj zamenjati. Da se prepreci ogrožanje varnosti, sme zamenjavo izvesti le podjetje MAFELL ali pooblašćeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transporte in skladisčenju moorja rezkalnika ne smete ovijati kabla okoli motorja rezkalnika.
• Uporaba skupaj z vodo ali prevodnimi tekocinami je prepovedana.
• Motor rezkalinika se ne sme uporabljati kot ročno vodeni motor rezkalinika.
• Motor rezkalnika zašcitite pred dežjem ali vlago. Vdor vode v motor rezkalnika poveča tveganje elektricnega udara.

Prepovedana je uporaba:

• poskodovanega in deformiranaega orodja.
• topega orodja zaradi prevelike obremenitve motorja.
• orodja, ki ni primerno za stevilo vrtljajev motorja rezkalnika v praznem teku.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcitio za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

• Z rokami ne posegajte v območje nevarnosti orodja.
• Preverite, da se na obdelovancu ne nahajajo tujki.
• Nadzorujte stevilo vrtljajev. Če pride do nenadzorovanega povečanja stevila vrtljajev, skoka stevila vrtljajev, je treba takoj izklopiti napajalno napetost.

Napotki za vzdrrzevanje in servisiranje:

• Redno cischenje motorja rezkalnika predstavlja pomembem varnostni vidik.
• Dovoljena je le uporaba originalnih nadomestnih delov in pribora MAFELL. V nasprotnem primeruugasneta praticaca do garancije in vsaka odgovornost proizvajalca.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici ozmogljivosti motorja rezkalnika.

4.2 Izbira orodja

Uporabljaje izključno vpenjalne klesče/reducirne tulke, ki so navedene v poglavju "Poseben pribor". Orodje se izbere v odvisnosti od obdelovanih materialov, z ozirom nazmogljivost pomčnih pogonov. Pri maksimalnem premeru orodja in predvideni obdelovalni globini upostevaljtezmogljivost motorja rezkalnika.

4.3 Zamenjava orodja

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

Pri zamenjavi orodja nosite zašcitne rokavice. Uporabljeno orodje se lahko pri daljših delovnih postopkih močno segreje in/ali rezalni robovi orodja so ostri.

4.3.1 Napetost orodja s pomocjo vpenjalnih klešč

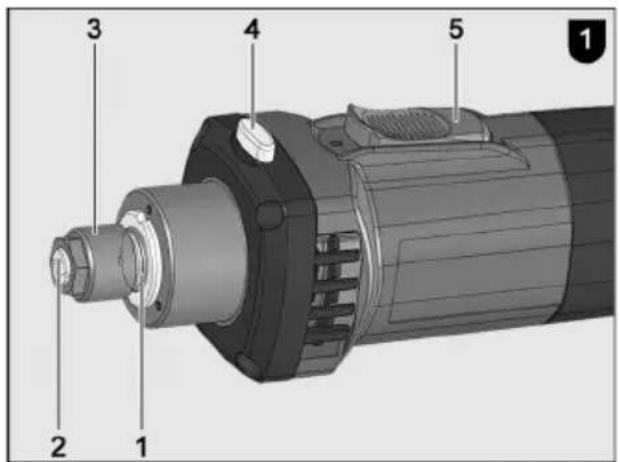

Vreteno 1 (sl. 1) motorja rezkalinika in brusilnika je opremljeno z vpenjalnimi klešcami 2 (sl. 1) za vpetje orodja. Zaklep vretena se sproži z zaklepnim gumbom 4, kar olajsa zategovanje in popušanje prekrivne matice 3 (sl. 1).

Za zamenjavo orodja postopajte na sledeč način:

• Orodje izpnete tak, da najprej s pritiskom zaklepnega gumba 4 (sl. 1) zaklenete vreteno 1 (sl. 1).
• Z enojnim viličastim ključem vel. 17 oz. napenjalnim ključem ER 16 M popustite prekrivno matico 3.
• Orodje izvlecite v smeri naprej.
• Novo orodje potisnite do konca v nosilec orodja.
• Preverite nased orodja.
• Pri vpetju orodja se vreteno 1 zaklene.
• Z enojnim viličastim ključem vel. 17 / napenjalnim ključem ER 16 M popustite prekrivno matico 3.

4.3.2 Hitro vpenjalo za orodje

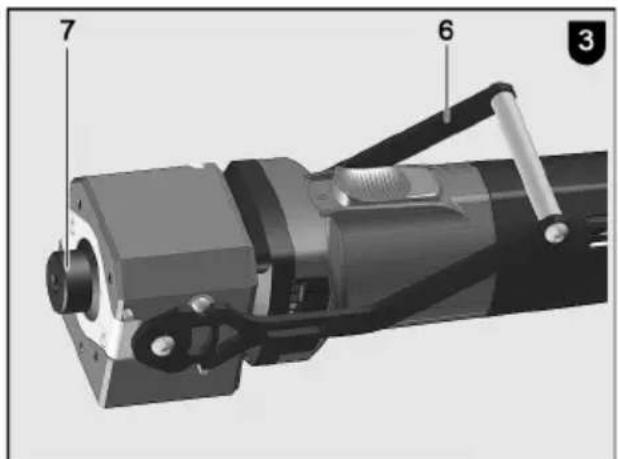

Motor rezkalnika vklopite le, ko ročica 6 (sl. 3) ni v položaju za zamenjavo orodja.
Ročico 6 (sl. 3) premikajte le, ko je motor rezkalnika zaustavljen.

Vreteno 7 (sl. 3) hitrega vpenjala za orodje je opremljeno z natančnostnim nosilcem za steblo orodja 08mm .

Za zamenjavo orodja postopajte na sledeč način:

• Za odstranitev orodja ročico 6 (sl. 3) potisnite do konca naprej.
• Orodje izvlecite v smeri naprej.
• Novo orodje potisnite do konca v nosilec orodja.
• Preverite nased orodja.
• Za vpetje orodja streme potisnite nazaj v izhodiščni položaj.

Prekrivno matico 3 (sl. 1) za zašito navoja na vretenu 1 (sl. 1) rahlo privijte, vendar je ne pritegnite, Če orodje ni vstavljeno. Vpenjalne klesce 2 (sl. 1) se lahko sicer premočno stisnejo in poskodujejo.

4.4.1 Informacije za uporabo vpenjalnih klešć:

• Za vpenjalne klesce OZ8 (DIN 6388 / ISO 10897) in tudi za vpenjalne klesce ER16 (DIN 6499 / DIN ISO 15488) vedno uporabljajte pravilne velikosti rezkalnikov.
• Vpenjalne klešće vedno vstavite najprej v prekrivno matico, nato pa vstavite rezkalnik.
• Če so vpenjalne klesče zataknjene, jih od zadaj sprostite z rahlim udarcem gradbenega lesa ali gumijastega kladiva (ne s kovinskim orodjem!)
• Vpenjalne klešće na začetku in po daljši uporabi nekoliko naoljite, sicer se lahko zataknejo.
• Bistveno boljso natančnost krožnega teka lahko dosežemo tudi z uporabo trdnega maziva (npr. Molykote P-40) ali z rahlo namastitvijo vpenjalnih klešć.

4.4.2 Priporoceni pritezni navori (upoštevajte skupni system)

Pritezni navor za prekrivno matico / vpenjalne klešće = 10-11 Nm.

Pritezni navor za vpenjalni vrat 43mm = 7Nm

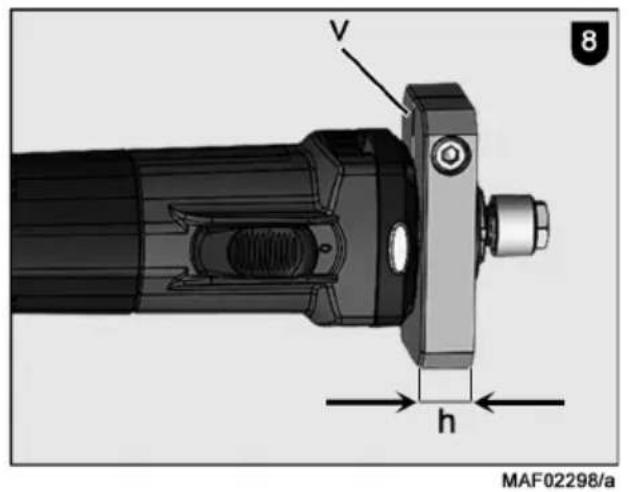

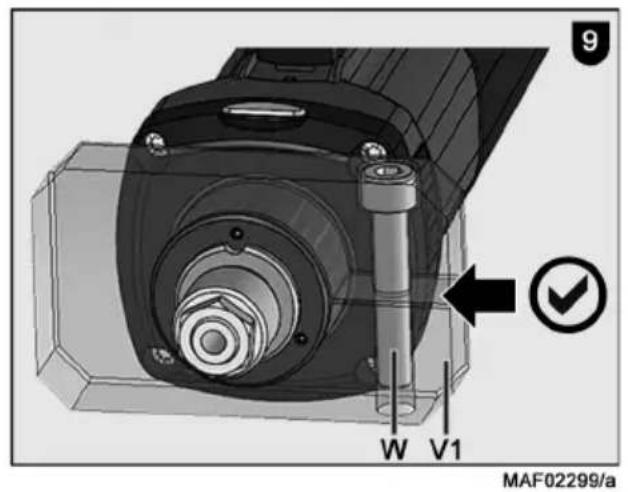

Evro nastavek za vrat "V" ne sme biti manjiši od mere "h" (sl. 8). Mera "h" znaša 20 mm.

Rezkalni motor Čim tesneje pritrdite po celotnem premeru nastavka v evro nastavek za vrat "V1" (sl. 8). Napenjalni vijak „W“ pritegnite z najv. 7 Nm. (sl.9)

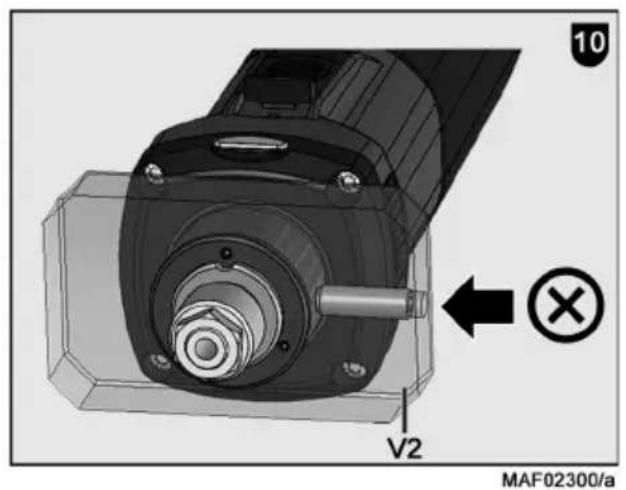

Preprečite točkovno napenjanje (npr. prek navojnega zatica) v nastavku z evro vratom „V2" (sl.10).

4.4.3 Najvecje stevilo vrtljajev pri uporabi adapterja vpenjalnih klešc

Priporoceno največje stevilo vrtljajev za uporabo adapterja vpenjalnih klešć OZ8 in adapterja vpenjalnih klešć ER je največ 16000 min ^-1 .

5 Obratovanje

5.1 Prevzem v obratovanje

Ta navodila za obratovanje je treba predati vsem osebam, ki so pooblašcene za delo na motorju rezkalnika, pričemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

Ta navodila za uporabo vsebujejo le motor rezkalnika in ne upoštevajo vgradne situacije. Prosimo, da upoštevate morebitna dodatna navodila za uporabo.

5.1.1 Vklop

Močnostno stikalo 5 (sl. 1) potisnite napraj, da zaskovi. Če je motor rezkalnika priključen na omrežno napetost, nastavitveno kolo X (sl. 2) sveti modro (BU) in motor rezkalnika pospeši po 0,2 sek. z mehkim zagonom do predhodno nastavljenega števila vrtljajev. Trajanje mehkega zagona je odvisno od nastavljenega števila vrtljajev in znaša pri njavečjem številu vrtljajev priblžno 1,2 sek.

5.1.2 Izklop

Pritisnite na zadnji konec mochnostega stikala 5 (sl. 1). Stikalo silsno skoči v izklopljen položaj. Lučka na nastavitvenem kolesu X (sl. 2) ugasne in motor se izteče do zaustavitve.

5.2 Izvedba NC

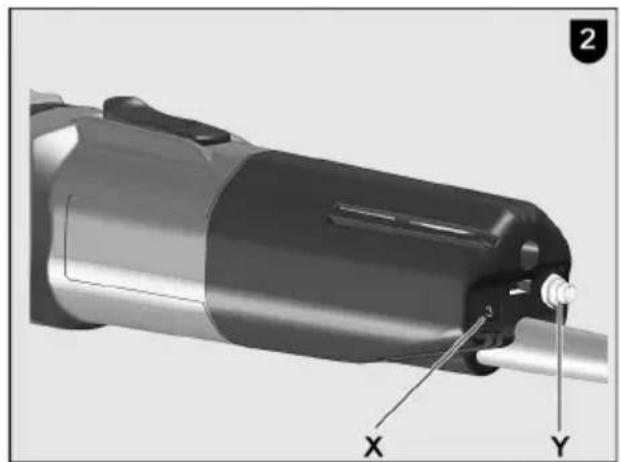

Z izvedbo Y (sl. 2) lahko stevilko vrtljajev krnilite prek vmesnika in samodejno nadzorujete preostali cas delovanja pri preobremenitvi.

Za zašćito uporabnika in priključenih systemov je vmesnik galvansko izoliran od napajalne napetosti pogonskegaSYSTEMA (varnostna ločitev). Vsi signalne in obratovalne napetosti se nanašajo na referencjni potencial „GND“.Takoj, ko se napajalni zatic „Unc“ vmesnika napaja z napetostjo v skladu s specifikacijo, motor rezkalnika preide na "portalno obratovanje".

Spodnjaabelastanja25predstavljasevozmpepozajekrmiljenja.

Tabela 25: Možni položaji krmiljenja

Vhod						Izhod
HS / -	UAC / V	UNC / V	PSs	Us / V	U0 / V	Način obratovanja	n / min-1
OFF	N/A	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	0	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	198-253	< 6	1	N/A	N/A	ročno obratovanje	4000
VKLOP	198-253	< 6	6	N/A	N/A	ročno obratovanje	25000
VKLOP	198-253	8 - 56	N/A	0	0 - 1	portalno obratovanje	4000
VKLOP	198-253	8 - 56	N/A	10	0 - 1	portalno obratovanje	25000
VKLOP	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Preobremenitveno obratovanje	4000 - 25000

Legenda:

Enota	Pomen
HS	= močnostno stikalo
UAC	= omrežna napetost
UNC	= napajalna napetost (vmesnik)
PSS	= položaj nastavitvenega kolesca
Us	= krmilna napetost število vrtlajev (vmesnik)
UO	= izhod preostalega časa delovanja v preobremenitvenem obratovanju (vmesnik)
GND	= referenčni potencial za napetosti vmesnika
n	= število vrtlajev delovnega vretena
N/A	= Se ne uporablja oz. ni pomembno

Če se vmesnik ne uporablja, ga zašcitite pred onesnaženjem s priloženimPokrovčkom Z (sl. 4).

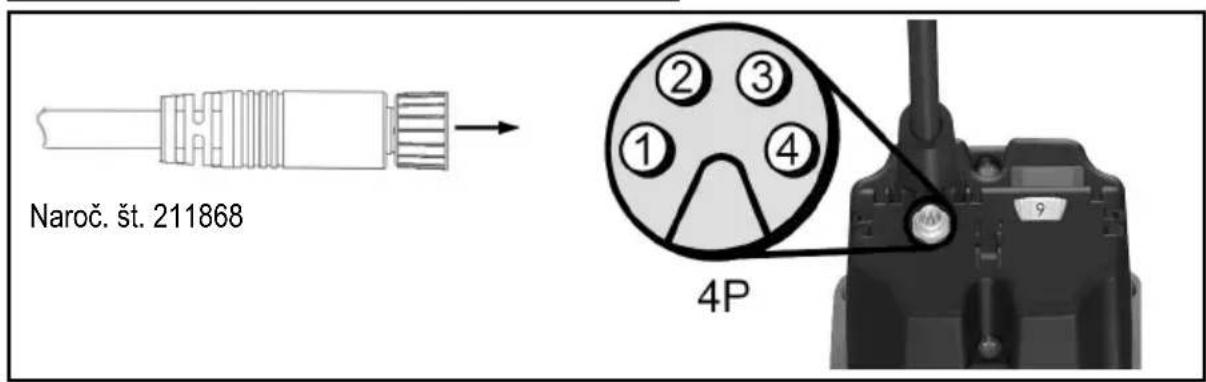

5.2.1 Zasedenost vtica portala

Vsi zatici na vticu portala so zašciteni pred zamenjavo polarnosti. Pri napetostih nad 30V je treba prepreciti neprekinjeno obratovanje z zamenjano polarnostjo, saj lahko to povzroci izpad vmesnika.

Št. pina	Parameter	Barva pramenke Naroc. Št. 211868
1	UNC	rjava
2 U	s bela
3	U0	črna
4 GND modra

5.3 Predpisano stevilo vrtljajev

Z nastavitvenim kolescem X (sl. 2) lahko zvezno spremenite stevilo vrtljajev. Konkretne vrednosti stevila vrtljajev posameznih stopenj razberite iz tabele na strani 5 ali nalepke stevila vrtljajev na ohisju.

Dokler motorna krivulja ni dosežena, se vgrajena elektronika prilagodi nastavljenemu stevilu vrtljajev.

5.3.1 Nastavitev stevila vrtljajev izvedbi NC

V "portalmem obratovanju" se položaj nastavitvenega kolesa X (sl. 2) da dolocitev stevila vrtljajev ne uposteva. Stevilo vrtljajev se lahko spremeni samo z napetostjo na zaticu „U“. ČeŽelite stevilo vrtljajev nastaviti s pomocjo nastavitvenega kolesa X (sl. 2), je treba pred tem "portalno obratovanje" deaktivirati z izklopom napajanja napetosti na zaticu „U NC“ ali z odstranitvijo krmilnega kabla.

Razmerje med stevilom vrtljajev in krmilno napetostjo je podano v formulah (1) in (2).

$$ \begin{array}{l} U s = \frac {n - 4 0 0 0 \min ^ {- 1}}{2 1 0 0 \frac {\min ^ {- 1}}{V}} (1) \ n = U s * 2 1 0 0 \frac {\min ^ {- 1}}{V} + 4 0 0 0 \min ^ {- 1} (2) \ \end{array} $$

5.4 Zašcita pred preobrenitvijo

Nevarnost

Če po sprožitvi zašcite pred preobrenimenitvijo izvajate aktivnosti na delovnem vretenu, morate pred tem obvezno izvleči omrežni vtic.

Za zašcito motorja rezkalnika se obratovalni parametri toka, števila vrtljajev in temperature dinamično spremljajo in po potrebi se motor rezkalnika izklopi. Tik pred sprožitvijo zašcite pred preobrenimenitvijo se lučka nastavitvenega kolesa X (sl. 2) spremeni v trajno rdečo (RD).

Za ponoven zagon motorja rezkalnika morate izklopiti in vklopiti mochnostno stikalo 5 (sl. 1). Motor rezkalnika se zažene in lučka nastavitvenega kolesa X (sl. 2) preklopni na modro (BU).

5.4.1 Opticni izhod preostalega casa delovanja

Sprožitev zašcite pred preobrenimenitvijo med obratovanjem povzroci lom rezkalnega orodja, poskodbe obdelovanca ali celo poskodbo portalnegaSYSTEMA. To lahko preprečite takto, da ste pozorni na optične izhodne signale na nastavitvenem kolesu X (sl. 2).

Dokler motor rezkalnika ni preobremenjen v smislu zmogljivosti, nastavitveno kolo trajno sveti v modri barvi (BU).

Če je motor rezkalnika preobremenjen, se izračunani preostali Čas delovanja prikaže kot utripanje v rdeči barvi (RD). Na strani 6 (sl. 7) vidite Časovno razporeditev impulzov pri preobrenimenitvenem obratovanju. Razmerje med utripanjem in pripadajocim preostalim Časom delovanja razberite iz spodnje tabele 26 na strani 173.

Če preostali Čas delovanja ne zadostuje za vašo uporabo, zmanjsajte obremenitev oz. pomik, da lahko ponovno preklopite v neprekinjeno delovanje.

5.4.2 Izhod preostalega chasa delovanja v izvedbi NC

Če je motor rezkalnika v "portalmem delovanju", lahko poleg optičnega izhoda preostali Čas delovanja poizveste tudi preko vmesnika.

Spodnja tabela prikazuje razmerje med preostalim chasom delovanja in pripadajocimi izhodnimi spremenljivkami.

Tabela 26: Razmerje med preostalim Časom delovanja in pripadajocimi izhodnimi spremenljivkami

Način obratovanja	Preostali Čas delovanja / s	Izhod preostalega Časa delovanja U0 / V	Nastavitveno kolo - lučka
Neprekinjeno obratovanje	neomejeno 0 Modra (BU), trajna
Preobrenitveno obratovanje (motor teče)	< 160	1.5	1 x rdeča impulsna (RD)
	< 80 2.5
	< 40	3	2 x rdeča impulsna (RD)
	< 20	4
	< 10	4.5	3 x rdeča impulsna (RD)
	< 5 5 Rdeča (RD), trajna
Izklop	0	5

6 Vzdrževanje in servisiranje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

MAFELL stroji so zasnovani za obratovanje z malo vzdrrzevanja.

Najkasneje po 125 - 150 obratovalnih urah zamenjaje ogljene krtace. Nadomestne dele glejtve pogl.9.

Vstavljeni kroglicni lezaji so namazani za celotno zivljenjsko dobo. Po daljsem chsu obratovanja priporocamo, da stroj oddate v pregled pooblašcenem MAFELL servisu.

Aparat sme popravljati le kvalificirano strokovno osebje in le z originalnimi nadomestnimi deli. Tako je zagotovljeno, da aparat ochrani svojo varnost.

6.1 Skladiščenje

Če motorja rezkalnika dalj Časa ne uporabljate, ga morate skrbno očistiti. Gladke kovinske dele napršite s sredstvom proti rjavenu. Portalni vtič zaprite s priloženimPokrovčkom Z (sl. 4).

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojechih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtic!

V nadaljevanju so navedene najpogostejse motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Motorja rezkalnika ni mogoche vklopiti. Nastavitveno kolo ne sveti	Ni omrežne napetosti	Preverite napajanje
	Omrežna varovalka je okvarjena.	Zamenjaje omrežno varovalko.
Motorja rezkalnika ni mogoche vklopiti. Nastavitveno kolo sveti modro (BU)	Öglene ščetke so obrabljene	Motor rezkalnika odnesite v servisno službo MAFELL.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo ne sveti	Izpad omrežja Preverite omrežne	predvarovalke.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo sveti rdeče (RD)	Sprožila se je zaščita pred preobrenitvijo.	Izklopite močnostno stikalo. Pred zagonom sprostite delovno vreteno. Vklopite močnostno stikalo in nadalujte z obratovanjem pri zmanjišani obremenitvi/napajanju.
Števila vrtlajev ni mogoče nastaviti na nastavitvenem kolesu.	Motor rezkalnika je v načinu portalnega obratovanja.	Izklopite napajanje na vmesnika. Odklopite zunanji príključek vmesnika.
Števila vrtlajev ni mogoče kr militi preko vmesnika.	Napajanje vmesnika manjka/ne zadostuju.	Prikljucite napajanje vmesnika v skladu s specifikacijo.
	Kontaktiranje z vtičem portala ni zadostno.	Preveritekontaktiranje.
	Krmilni kabel je okvarjen. Zamenjaje krmilni kabel.
	Zasedenost vmesnika je napačno povezana s portalnimystemom	Krmilni kabel príključite v skladu s poglavjem "Zasedenost vtiča portala"

8 Poseben pribor

Vpenjalne klešće OZ8 0 2 mm naroc. st. 093819
Vpenjalne klešće OZ8 0 3 mm naroc. st. 093812
Vpenjalne klešće OZ8 4 mm naroc. st. 093813
Vpenjalne klešće OZ8 0 5 mm naroc. st. 093820
Vpenjalne klešće OZ8 6 mm naroc. st. 093814
Vpenjalne klešće OZ8 0 8 mm naroc. st. 093815
Vpenjalne klešće OZ8 0 10 mm naroc. st. 093822
Vpenjalne klešće OZ8 0 1/8" (3,175 mm) naroc. Št. 093810
Vpenjalne klešće OZ8 0 1/4" (6,35 mm) naroc. Št. 093811
- Vpenjalne klešće OZ8 0 3 mm + prekrivna matica naroč. Št. 093816
Vpenjalne klešće OZ8 0 1/8" (3,175 mm) + prekrivna matica naroč. Št. 093817
Vpenjalne klešće ER 16 0 3 mm naroc. st. 093753
- Vpenjalne klešće ER 16 ø 4 mm naroc. st. 093754
Vpenjalne klešće ER 16 6 mm naroc. st. 093755
- Vpenjalne klešće ER 16 0 8 mm naroč. Št. 093756
Vpenjalne klešće ER 16 0 3,175 mm (1/8") naroc. st. 093757
Vpenjalne klešće ER 16 0 10 mm naroc. st. 093759
- Vpenjalne klešće ER 16 0 6,35 mm (1/4") naroc. st. 093760
- Prekrivna matica OZ8 naroč. Št. 093818
- Prekrivna matica ER 16 M naroč. Št. 093758
- Reducirna tulka 3mm naroč. Št. 207944
- Reducirna tulka 1/8" (3,175 mm) naroč. Št. 207945
- Reducirna tulka 1/4" (6,35 mm) naroč. Št. 207947
- Reducirna tulka 4 mm naroč. Št. 207949
- Reducirna tulka 6 mm naroč. Št. 207946
-Adapter vpenjalnih klešč OZ8 vklj. s prekrivno matico OZ8 naroč. Št. 208962
-Adapter vpenjalnih klešč ER 16 vklj. s prekrivno matico ER 16 naroč. st. 208109
- Krmilni kabel NC, 5 m crna naroč. Št. 211868

9 Eksplozijski pogled inseznam nadomestnih delov

Ustrezne informacione glede nadomestnih delov najdete na naşi splletni strani: www.mafell.com

Obsah

1 Vysvetlenieznakov 178
2 Udaje o vyrobku 178
2.1 Udaje o vyrobcovi 178
2.2 Označenie stroja 178
2.3 Technické udaje 179
2.4 Emisie 179
2.5 Obsah dodávky 180
2.6 Použivanie podl'apredipisov 180
2.7 Ostatné riziká 180
3 Bezpečnostné poukyny 181
4 Zmena vybavy / nastavenie 182
4.1 Sietová pripojka 182
4.2 Vyber nastroja 182
4.3 Vymena nastroja 182
4.4 Kliestiny 183
5 Prevadzka 184
5.1 Spustenie do prevadzky 184
5.2 Vyhotovenie NC 184
5.3 Zadanie poctu otacok 185
5.4 Ochrana proti pretazeniu 186
6 Udrzba a opravy 187
6.1 Uskladnenie 187
7 Odstrańovanie poruch 188
8 Zvlastne prisluesentvo 189
9 Explozivny vykres a zoznam nahradnych dielov 189

1 Vysvetlenie znakov

Tento symbol sa nachadza na vsetkych miestach, kde najdete informacia o vasej bezpečnosti.

Pri nedodržiavaní možu byt'nasledkom velmi t'azké zranenia.

Tento symbol oznacuje moznu skodlivu situaciu.
