NAVODILA ZA UPORABO FM 1000 PV-WS Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

S tem potrjujemo, da motor rezkalnika FM 800/1000 WS/PV/ER ustreza navedenim direktivam EU. Pred zagonom motorja rezkalnika mora upravljavec zagotoviti, da kombinacija nepopolnega stroja (FM) in stroja, specifičnega za uporabnika, ustreza zahtevam trenutno veljavnih direktiv. Pooblaščena oseba za pripravo tehnične dokumentacije za nepopoln stroj: Mafell AG

2014/30/EU

2011/65/EG

EN 62841-1, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11, EN 55014-1, EN 12100

FM 800

FM 1000

FM 1000 PV

FM 1000 PV - ER

FM 1000 WS

FM 1000 PV - WS

i. V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo znakov 166
2 Podatki o proizvodu 166
2.1 Podatki o proizvajalcu 166
2.2 Oznaka stroja 166
2.3 Tehnični podatki 167
2.4 Emisije 167
2.5 Dobavni obseg 168
2.6 Namenska uporaba 168
2.7 Preostalo tveganje....168
3 Varnostni napotki....169
4 Opremljanje / nastavitev 170
4.1 Omrežna priključitev 170
4.2 Izbira orodja....170
4.3 Zamenjava orodja....170
4.4 Vpenjalne klešče 171
5 Obratovanje....171
5.1 Prevzem v obratovanje....171
5.2 Izvedba PV 172
5.3 Predpisano število vrtljajev 173
5.4 Zaščita pred preobremenitvijo 174
6 Vzdrževanje in servisiranje....175
6.1 Skladiščenje 175
7 Odprava motenj....176
8 Poseben pribor 177
9 Eksplozijski pogled in seznam nadomestnih delov 177

1 Pojasnilo znakov

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

Model

FM 800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Št. art.

9M0010, 9M0030, 9M0031

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218, E-pošta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Razred zaščite II

Oznaka CE za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Motorjev rezkalnika ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadne motorje rezkalnika posebej zbirati in oddati v okolju prijazno predelavo.

Za zmanjšanje tveganja poškodb morate prebrati Navodila za uporabo.

2.3 Tehnični podatki

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Obratovalna napetost / V	230	230	230	230	230	230	120
Omrežna frekvenca / Hz	50	50	50	50	50	50	60
Odvzemna moč / W	800	1000	1000	1000	1000	1000	1000
Nazivni tok / A	4.0	4.6	4.6	4.6	4.6	4.6	8.3
Napajalna napetost / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Krmilna napetost za predpisano število vrtljajev / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Izhod preostalega časa delovanja / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Poraba toka / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Število vrtljajev praznega teka / min ^-1	7000 – 25000	4000 – 25000	4000 – 25000	4000 – 25000	4000 – 25000	4000 – 25000	10000 – 25000
Nosilec orodja z vpenjalnimi kleščami ø / mm	6	8	8	8	8	8	6,35 (1/4")
Steblo orodja / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Rezkalnik ø, maks. / mm	36	36	36	36	36	36	36
Brusilna telesa ø, maks. / mm	40	40	40	40	40	40	40
Teža brez omrežnega kabla / kg	1.6	1.6	1.6	1.6	2.8	2.8	1.6
Dolžina priključnega vodnika / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Dimenzije (Š x D x V) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

* Podatki za vmesnik portala (PV-vmesnik)

2.4 Emisije

Navedene vrednosti predstavljajo nivo emisij. Čeprav obstaja povezava med nivojem emisij in imisij, iz tega ni možno zanesljivo sklepati, ali so potrebni dodatni preventivni ukrepi. Aktualni faktorji, ki vplivajo na nivo imisijna delovnem mestu, zajemajo trajanje izpostavljenosti, karakteristiko prostora, druge izvore hrupa, kot npr. število strojev in drugi obdelovalni procesi v bližini. Razen tega se lahko dopusten nivo imisij po državah razlikuje. Kljub temu je ta informacija koristna, saj uporabniku stroja omogoča boljšo oceno nevarnosti in tveganja.

2.4.1 Podatki o emisiji hrupa

Po DIN EN ISO 3744 ugotovljene vrednosti emisije hrupa znašajo:

Nivo zvočnega tlaka	L_PA = 71 dB (A)
Negotovost	K_PA = 3 dB (A)
Raven zvočne moči	L_WA = 82 dB (A)
Negotovost	K_WA = 3 dB (A)

Hrup je bil izmerjen brez orodja v praznem teku.

2.5 Dobavni obseg

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Navodila za obratovanje	x	x	x	x	x	x
Enojni viličasti ključ vel. 17	x	x	x	-	-	-
Enojni viličasti ključ vel. 25	-	-	-	x	-	-
Vpenjalne klešče OZ8 ø / mm	6	8	8	-	-	-
Vpenjalne klešče ER 16	-	-	-	8	-	-
Kabel / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Pokrovček Z	-	-	x	x	-	x

2.6 Namenska uporaba

• Motor rezkalnika je predviden za fiksno vgradnjo v vodilne portalne sisteme z vpenjalnim vratom ø 43 mm.
• Motor rezkalnika s hitrim vpenjanjem orodja je mogoče s pomočjo šestih vijakov (navoj M6) prirobiti neposredno na portalni sistem v skladu s specifikacijami portalnega sistema (sl. 5).
• Motor rezkalnika ni primeren za industrijsko neprekinjeno obratovanje.
• Motor rezkalnika se smatra kot delno dokončan stroj. Motor rezkalnika je dovoljeno prevzeti v obratovanje šele, ko je bilo ugotovljeno, da portalni sistem, v katerega bo vgrajen motor rezkalnika, ustreza določilom aktualne in veljavne Direktive o strojih. Prosimo, da upoštevate tudi ustrezne garancijske pogoje za motor rezkalnika in morebitnih dodatnih naprav.

2.7 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Lom vrtečega se orodja.
• Prelom in izmet orodja ali delov orodja.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen iz vtičnice.
• Ogrožanje sluha pri daljšem delu brez zaščite za sluh.
• Emisija zdravju nevarnega ali eksplozivno nevarnega prahu (vse vrste) pri daljšem obratovanju brez odsesavanja. V ta namen upoštevajte varnostni list obdelovanega materiala.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe!

Splošni napotki:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zaščitnih naprav portalnega sistema, v katerem se motor rezkalnika uporablja, predpisanih za posamezen delovni korak,. Na portalnem sistemu in na motorju rezkalnika ne spreminjajte ničesar, kar bi lahko vplivalo na varnost.
• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju moorja rezkalnika ne smete ovijati kabla okoli motorja rezkalnika.
• Uporaba skupaj z vodo ali prevodnimi tekočinami je prepovedana.
• Uporabo kot ročno vodeni motor rezkalnika izrecno izključujemo.
• Motor rezkalnika zaščitite pred dežjem ali vlago. Vdor vode v motor rezkalnika poveča tveganje električnega udara.

Prepovedana je uporaba:

• poškodovanega in deformiranega orodja.
• topega orodja zaradi prevelike obremenitve motorja.
• orodja, ki ni primerno za število vrtljajev motorja rezkalnika v praznem teku.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zaščito za sluh.
• Pri delu vedno nosite zaščitno masko.
• Pri delu vedno nosite zaščitna očala

Napotki za obratovanje:

• Z rokami ne posegajte v območje nevarnosti orodja.
• Preverite, da se na obdelovancu ne nahajajo tujki.
• Nadzorujte število vrtljajev. Če pride do nenadzorovanega povečanja števila vrtljajev, skoka števila vrtljajev, je treba takoj izklopiti napajalno napetost.

Napotki za vzdrževanje in servisiranje:

• Redno čiščenje motorja rezkalnika predstavlja pomemben varnostni vidik.
• Dovoljena je le uporaba originalnih nadomestnih delov in pribora MAFELL. V nasprotnem primeru ugasneta pravica do garancije in vsaka odgovornost proizvajalca.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti motorja rezkalnika.

4.2 Izbira orodja

Uporabljajte izključno vpenjalne klešče/reducirne tulke, ki so navedene v poglavju "Poseben pribor". Orodje se izbere v odvisnosti od obdelovanih materialov, z ozirom na zmogljivost pomičnih pogonov. Pri maksimalnem premeru orodja in predvideni obdelovalni globini upoštevajte zmogljivost motorja rezkalnika.

4.3 Zamenjava orodja

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

Pri zamenjavi orodja nosite zaščitne rokavice. Uporabljeno orodje se lahko pri daljših delovnih postopkih močno segreje in/ali rezalni robovi orodja so ostri.

4.3.1 Napetost orodja s pomočjo vpenjalnih klešč

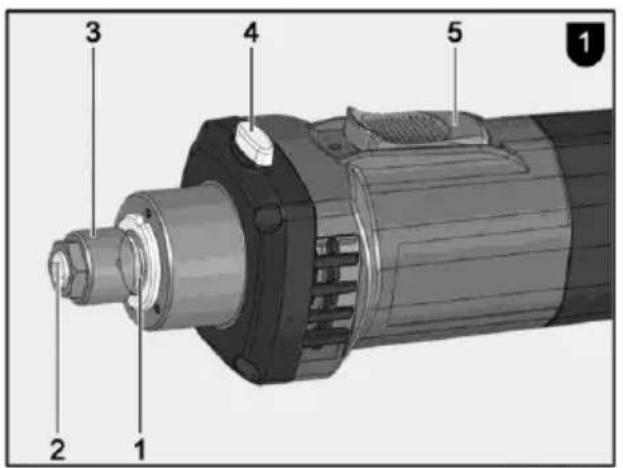

Vreteno 1 (sl. 1) motorja rezkalnika in brusilnika je opremljeno z vpenjalnimi kleščami 2 (sl. 1) za vpetje orodja. Zaklep vretena se sproži z zaklepnim gumbom 4, kar olajša zategovanje in popuščanje prekrivne matice 3 (sl. 1).

Za zamenjavo orodja postopajte na sledeč način:

• Orodje izpnete tako, da najprej s pritiskom zaklepnega gumba 4 (sl. 1) zaklenete vreteno 1 (sl. 1).
• Z enojnim viličastim ključem vel. 17 oz. napenjalnim ključem ER 16 M popustite prekrivno matico 3.
• Orodje izvlecite v smeri naprej.
• Novo orodje potisnite do konca v nosilec orodja.
• Preverite nased orodja.
• Pri vpetju orodja se vreteno 1 zaklene.
• Z enojnim viličastim ključem vel. 17 / napenjalnim ključem ER 16 M popustite prekrivno matico 3.

4.3.2 Hitro vpenjalo za orodje

Motor rezkalnika vklopite le, ko ročica 6 (sl. 3) ni v položaju za zamenjavo orodja.
Ročico 6 (sl. 3) premikajte le, ko je motor rezkalnika zaustavljen.

Vreteno 7 (sl. 3) hitrega vpenjala za orodje je opremljeno z natančnostnim nosilcem za steblo orodja ∅ 8 mm. Za zamenjavo orodja postopajte na sledeč način:

• Za odstranitev orodja ročico 6 (sl. 3) potisnite do konca naprej.
• Orodje izvlecite v smeri naprej.
• Novo orodje potisnite do konca v nosilec orodja.
• Preverite nased orodja.
• Za vpetje orodja streme potisnite nazaj v izhodiščni položaj.

4.4 Vpenjalne klešče

Nevarnost

Prekrivno matico 3 (sl. 1) za zaščito navoja na vretenu 1 (sl. 1) rahlo privijte, vendar je ne pritegnite, će orodje ni vstavljeno. Vpenjalne klešče 2 (sl. 1) se lahko sicer premočno stisnejo in poškodujejo.

4.4.1 Informacije za uporabo vpenjalnih klešč:

• Za vpenjalne klešče OZ8 (DIN 6388 / ISO 10897) in tudi za vpenjalne klešče ER16 (DIN 6499 / DIN ISO 15488) vedno uporabljajte pravilne velikosti rezkalnikov.
• Vpenjalne klešče vedno vstavite najprej v prekrivno matico, nato pa vstavite rezkalnik.
• Če so vpenjalne klešče zataknjene, jih od zadaj sprostite z rahlim udarcem gradbenega lesa ali gumijastega kladiva (ne s kovinskim orodjem!)
• Vpenjalne klešče na začetku in po daljši uporabi nekoliko naoljite, sicer se lahko zataknejo.
• Bistveno boljšo natančnost krožnega teka lahko dosežemo tudi z uporabo trdnega maziva (npr. Molykote P-40) ali z rahlo namastitvijo vpenjalnih klešč.

4.4.2 Priporočeni pritezni navori (upoštevajte skupni sistem)

Pritezni navor za prekrivno matico / vpenjalne klešče = 10–11 Nm.

Pritezni navor za vpenjalni vrat 43 mm = 7 Nm

Preprečite točkovno napenjanje (npr. prek navojnega zatiča) v nastavku z evro vratom „V2“ (sl.10).

4.4.3 Največje število vrtljajev pri uporabi adapterja vpenjalnih klešč

Priporočeno največje število vrtljajev za uporabo adapterja vpenjalnih klešč OZ8 in adapterja vpenjalnih klešč ER je največ 16000 min ^-1 .

5 Obratovanje

5.1 Prevzem v obratovanje

Ta navodila za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na motorju rezkalnika, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

Ta navodila za uporabo vsebujejo le motor rezkalnika in ne upoštevajo vgradne situacije. Prosimo, da upoštevate morebitna dodatna navodila za uporabo.

5.1.1 Vklop

Močnostno stikalo 5 (sl. 1) potisnite naprej, da zaskoči. Če je motor rezkalnika priključen na omrežno napetost, nastavitveno kolo X (sl. 2) sveti modro (BU) in motor rezkalnika pospeši po 0,2 sek. z mehkim zagonom do

predhodno nastavljenega števila vrtljajev. Trajanje mehkega zagona je odvisno od nastavljenega števila vrtljajev in znaša pri največjem številu vrtljajev približno 1,2 sek.

5.1.2 Izklop

Pritisnite na zadnji konec močnostnega stikala 5 (sl. 1). Stikalo slišno skoči v izklopljen položaj. Lučka na nastavitvenem kolesu X (sl. 2) ugasne in motor se izteče do zaustavitve.

5.2 Izvedba PV

Z izvedbo PV Y (sl. 2) lahko številko vrtljajev krmilite prek PV-vmesnika in samodejno nadzorujete preostali čas delovanja pri preobremenitvi.

Za zaščito uporabnika in priključenih sistemov je PV-vmesnik galvansko izoliran od napajalne napetosti pogonskega sistema (varnostna ločitev). Vsi signalne in obratovalne napetosti se nanašajo na referenčni potencial „GND“.

Takoj, ko se napajalni zatič „U PV“ PV-vmesnika napaja z napetostjo v skladu s specifikacijo, motor rezkalnika preide na "portalno obratovanje".

Spodnja tabela stanja 25 predstavlja vse možne položaje krmiljenja.

Vhod						Izhod
HS / -	U_AC /V	U_PV /V	PSs	Us/V	U_0 /V	Načinobratovanja	n/min-1
OFF	N/A	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	0	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	198-253	< 6	1	N/A	N/A	ročno obratovanje	4000
VKLOP	198-253	< 6	6	N/A	N/A	ročno obratovanje	25000
VKLOP	198-253	8 - 56	N/A	0	0 - 1	portalnoobratovanje	4000
VKLOP	198-253	8 - 56	N/A	10	0 - 1	portalnoobratovanje	25000
VKLOP	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Preobremenitvenoobratovanje	4000 - 25000

Tabela 25: Možni položaji krmiljenja

Legenda:

Enota	Pomen
HS	= močnostno stikalo
U_AC	= omrežna napetost
U_PV	= napajalna napetost (PV-vmesnik)
PS_S	= položaj nastavitvenega kolesca
U_S	= krmilna napetost število vrtljajev (PV-vmesnik)
U_O	= izhod preostalega časa delovanja v preobremenitvenem obratovanju (PV-vmesnik)
GND	= referenčni potencial za napetosti PV-vmesnika
n	= število vrtljajev delovnega vretena
N/A	= Se ne uporablja oz. ni pomembno

Če se PV-vmesnik ne uporablja, ga zaščitite pred onesnaženjem s priloženim pokrovčkom Z (sl. 4).

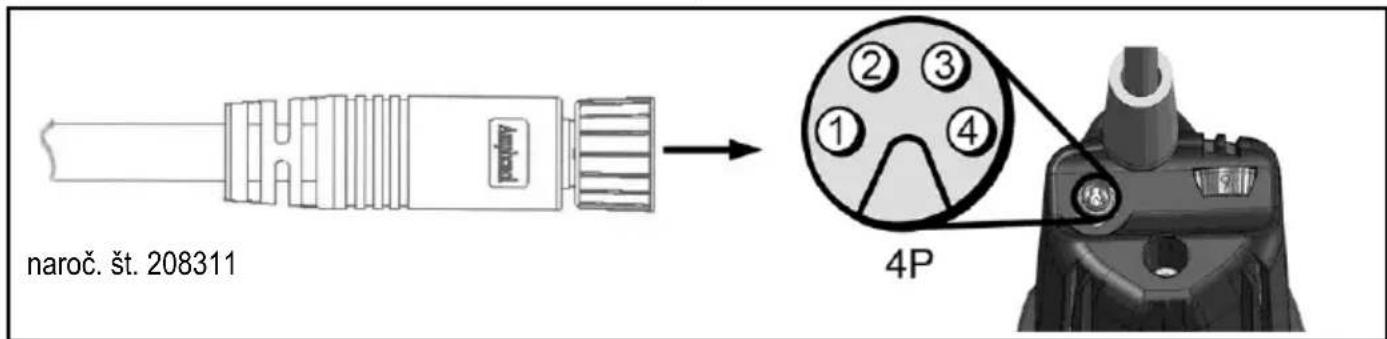

5.2.1 Zasedenost vtiča portala

Vsi zatiči na vtiču portala so zaščiteni pred zamenjavo polarnosti. Pri napetostih nad 30 V je treba preprečiti neprekinjeno obratovanje z zamenjano polarnostjo, saj lahko to povzroči izpad PV-vmesnika.

Št. pina	Parameter	Barva pramenke naroč. št. 208311
1	U_PV	rjava
2	Us	bela
3	U_O	črna
4	GND	modra

naroč. št. 208311 4P

5.3 Predpisano število vrtljajev

Z nastavitvenim kolescem X (sl. 2) lahko zvezno spremenite število vrtljajev. Konkretne vrednosti števila vrtljajev posameznih stopenj razberite iz tabele na strani 5 ali nalepke števila vrtljajev na ohišju.

Dokler motorna krivulja ni dosežena, se vgrajena elektronika prilagodi nastavljenemu številu vrtljajev.

5.3.1 Nastavitev števila vrtljajev v izvedbi PV

V "portalnem obratovanju" se položaj nastavitvenega kolesa X (sl. 2) da določitev števila vrtljajev ne upošteva. Število vrtljajev se lahko spremeni samo z napetostjo na zatiču „U s“. Če želite število vrtljajev nastaviti s pomočjo nastavitvenega kolesa X (sl. 2), je treba pred tem "portalno obratovanje" deaktivirati z izklopom napajanja napetosti na zatiču „UPV“ ali z odstranitvijo PV-krmilnega kabla.

Razmerje med številom vrtljajev in krmilno napetostjo je podano v formulah (1) in (2).

$$ U s = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Zaščita pred preobremenitvijo

Nevarnost

Če po sprožitvi zaščite pred preobremenitvijo izvajate aktivnosti na delovnem vretenu, morate pred tem obvezno izvleči omrežni vtič.

Za zaščito motorja rezkalnika se obratovalni parametri toka, števila vrtljajev in temperature dinamično spremljajo in po potrebi se motor rezkalnika izklopi. Tik pred sprožitvijo zaščite pred preobremenitvijo se lučka nastavitvenega kolesa X (sl. 2) spremeni v trajno rdečo (RD).

Za ponoven zagon motorja rezkalnika morate izklopiti in vklopiti močnostno stikalo 5 (sl. 1). Motor rezkalnika se zažene in lučka nastavitvenega kolesa X (sl. 2) preklopi na modro (BU).

5.4.1 Optični izhod preostalega časa delovanja

Sprožitev zaščite pred preobremenitvijo med obratovanjem povzroči lom rezkalnega orodja, poškodbe obdelovanca ali celo poškodbo portalnega sistema. To lahko preprečite tako, da ste pozorni na optične izhodne signale na nastavitvenem kolesu X (sl. 2).

Dokler motor rezkalnika ni preobremenjen v smislu zmogljivosti, nastavitveno kolo trajno sveti v modri barvi (BU).

Če je motor rezkalnika preobremenjen, se izračunani preostali čas delovanja prikaže kot utripanje v rdeči barvi (RD). Na strani 6 (sl. 7) vidite časovno razporeditev impulzov pri preobremenitvenem obratovanju. Razmerje med utripanjem in pripadajočim preostalim časom delovanja razberite iz spodnje tabele 26 na strani 175.

Če preostali čas delovanja ne zadostuje za vašo uporabo, zmanjšajte obremenitev oz. pomik, da lahko ponovno preklopite v neprekinjeno delovanje.

5.4.2 Izhod preostalega časa delovanja v izvedbi PV

Če je motor rezkalnika v "portalnem delovanju", lahko poleg optičnega izhoda preostali čas delovanja poizveste tudi preko PV-vmesnika.

Spodnja tabela prikazuje razmerje med preostalim časom delovanja in pripadajočimi izhodnimi spremenljivkami.

Način obratovanja	Preostali čas delovanja / s	Izhod preostalega časa delovanja U_0 / V	Nastavitveno kolo - lučka
Neprekinjeno obratovanje	neomejeno	0	Modra (BU), trajna
Preobremenitveno obratovanje (motor teče)	< 160	1.5	1 x rdeča impulzna (RD)
	< 80	2.5
	< 40	3	2 x rdeča impulzna (RD)
	< 20	4
	< 10	4.5	3 x rdeča impulzna (RD)
	< 5	5	Rdeča (RD), trajna
Izklop	0	5

Tabela 26: Razmerje med preostalim časom delovanja in pripadajočimi izhodnimi spremenljivkami

6 Vzdrževanje in servisiranje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja.

Najkasneje po 125 – 150 obratovalnih urah zamenjajte ogljene krtače. Nadomestne dele glejte v pogl. 9.

Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu.

Aparat sme popravljati le kvalificirano strokovno osebje in le z originalnimi nadomestnimi deli. Tako je zagotovljeno, da aparat ohrani svojo varnost.

6.1 Skladiščenje

Če motorja rezkalnika dalj časa ne uporabljate, ga morate skrbno očistiti. Gladke kovinske dele napršite s sredstvom proti rjavenju. Portalni vtič zaprite s priloženim pokrovčkom Z (sl. 4).

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Motorja rezkalnika ni mogoče vklopiti.Nastavitveno kolo ne sveti	Ni omrežne napetosti	Preverite napajanje
	Omrežna varovalka je okvarjena.	Zamenjajte omrežno varovalko.
Motorja rezkalnika ni mogoče vklopiti. Nastavitveno kolo sveti modro (BU)	Oglene ščetke so obrabljene	Motor rezkalnika odnesite v servisno službo MAFELL.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo ne sveti	Izpad omrežja	Preverite omrežne predvarovalke.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo sveti rdeče (RD)	Sprožila se je zaščita pred preobremenitvijo.	Izklopite močnostno stikalo. Pred zagonom sprostite delovno vreteno.Vklopite močnostno stikalo in nadaljujte z obratovanjem pri zmanjšani obremenitvi/napajanju.
Števila vrtljajev ni mogoče nastaviti na nastavitvenem kolesu.	Motor rezkalnika je v načinu portalnega obratovanja.	Izklopite napajanje na PV-vmesnika.Odklopite zunanji priključek PV-vmesnika.
Števila vrtljajev ni mogoče krmiliti preko PV vmesnika.	Napajanje PV-vmesnika manjka/ne zadostuje.	Priključite napajanje PV-vmesnika v skladu s specifikacijo.
	Kontaktiranje z vtičem portala ni zadostno.	Preverite kontaktiranje.
	PV-krmilni kabel je okvarjen.	Zamenjajte PV-krmilni kabel.
	Zasedenost PV-vmesnika je napačno povezana s portalnim sistemom	PV-krmilni kabel priključite v skladu s poglavjem "Zasedenost vtiča portala"

8 Poseben pribor

• Vpenjalne klešče OZ8 ø 2 mm naroč. št. 093819
• Vpenjalne klešče OZ8 ø 3 mm naroč. št. 093812
• Vpenjalne klešče OZ8 ø 4 mm naroč. št. 093813
• Vpenjalne klešče OZ8 ø 5 mm naroč. št. 093820
• Vpenjalne klešče OZ8 ø 6 mm naroč. št. 093814
• Vpenjalne klešče OZ8 ø 8 mm naroč. št. 093815
• Vpenjalne klešče OZ8 ø 10 mm naroč. št. 093822
• Vpenjalne klešče OZ8 ø 1/8" (3,175 mm) naroč. št. 093810
• Vpenjalne klešče OZ8 ø 1/4" (6,35 mm) naroč. št. 093811
• Vpenjalne klešče OZ8 ø 3 mm + prekrivna matica naroč. št. 093816
• Vpenjalne klešče OZ8 ø 1/8" (3,175 mm) + prekrivna matica naroč. št. 093817
• Vpenjalne klešče ER 16 ø 3 mm naroč. št. 093753
• Vpenjalne klešče ER 16 ø 4 mm naroč. št. 093754
• Vpenjalne klešče ER 16 ø 6 mm naroč. št. 093755
• Vpenjalne klešče ER 16 ø 8 mm naroč. št. 093756
• Vpenjalne klešče ER 16 ø 3,175 mm (1/8") naroč. št. 093757
• Vpenjalne klešče ER 16 ø 10 mm naroč. št. 093759
• Vpenjalne klešče ER 16 ø 6,35 mm (1/4") naroč. št. 093760
• Prekrivna matica OZ8 naroč. št. 093818
• Prekrivna matica ER 16 M naroč. št. 093758
• Reducirna tulka ø 3 mm naroč. št. 207944
• Reducirna tulka ø 1/8" (3,175 mm) naroč. št. 207945
• Reducirna tulka ø 1/4" (6,35 mm) naroč. št. 207947
• Reducirna tulka ø 4 mm naroč. št. 207949
• Reducirna tulka ø 6 mm naroč. št. 207946
• Adapter vpenjalnih klešč OZ8 vklj. s prekrivno matico OZ8 naroč. št. 208962
• Adapter vpenjalnih klešč ER 16 vklj. s prekrivno matico ER 16 naroč. št. 208109
• PV-krmilni kabel M8 / 4-polni, 5 m naroč. št. 208311

9 Eksplozijski pogled in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com

mafell
