NAVODILA ZA UPORABO FM 1650 PV-LO Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VÝSTRAHA

S tem potrjujemo, da motor rezkalnika FM 1650 PV-LO ustreza navedenim direktivam EU. Pred zagonom motorja rezkalnika mora upravljavec zagotoviti, da kombinacija nepopolnega stroja (FM) in stroja, specifičnega za uporabnika, ustreza zahtevam trenutno veljavnih direktiv. Pooblaščena oseba za pripravo tehnične dokumentacije za nepopoln stroj: Mafell AG

i. V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo znakov 178
2 Podatki o proizvodu 178
2.1 Podatki o proizvajalcu 178
2.2 Oznaka stroja 178
2.3 Tehnični podatki 179
2.4 Emisije 179
2.5 Dobavni obseg 180
2.6 Namenska uporaba 180
2.7 Preostalo tveganje....180
3 Varnostni napotki....180
4 Opremljanje / nastavitev 181
4.1 Omrežna priključitev 181
4.2 Izbira orodja....181
4.3 Zamenjava orodja....183
4.4 Vpenjalne klešče 184
5 Obratovanje....184
5.1 Splošno 184
5.2 Izvedba PV 185
5.3 Predpisano število vrtljajev 186
5.4 Zaščita pred preobremenitvijo 187
6 Servisiranje in vzdrževanje.... 188
6.1 Skladiščenje 188
7 Odprava motenj....189
8 Poseben pribor 190
9 Eksplozijski pogled in seznam nadomestnih delov 190

1 Pojasnilo znakov

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

Model

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218, E-pošta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Razred zaščite II

Oznaka CE za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Motorjev rezkalnika ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadne motorje rezkalnika posebej zbirati in oddati v okolju prijazno predelavo.

Za zmanjšanje tveganja poškodb morate prebrati Navodila za uporabo.

2.3 Tehnični podatki

	FM 1650 PV-
Obratovalna napetost / V	230
Omrežna frekvenca / Hz	50
Odvzemna moč / W	1650
Nazivni tok / A	7.2
Napajalna napetost / V*	8 - 56
Krmilna napetost za predpisano število vrtljajev / V*	0 - 10
Izhod preostalega časa delovanja / V*	0 - 5
Poraba toka / mA*	3 - 5
Število vrtljajev praznega teka / min ^-1	4000 – 23000
Nosilec orodja z vpenjalnimi kleščami ø / mm	8
Steblo orodja / mm	3 - 12,7
Rezkalnik ø, maks. / mm	60
Brusilna telesa ø, maks. / mm	60
Teža brez omrežnega kabla / kg	3.22
Dolžina priključnega vodnika / m	4
Dimenzije (Š x D x V) / mm	98,4 x 85,6 x 346

* Podatki za vmesnik portala (PV-vmesnik)

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z DIN EN 62841-1 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zaščito za sluh, tudi će električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po DIN EN ISO 3744 ugotovljene vrednosti emisije hrupa znašajo:

Nivo zvočnega tlaka

$$ L _ {P A} = 8 1, 9 \mathrm{dB(A)} $$

Hrup je bil izmerjen brez orodja v praznem teku.

2.5 Dobavni obseg

1x Motor rezkalnika FM 1650 PV-LO (9M0801)

1x Navodila za obratovanje (170783)

1x Enojni viličasti ključ vel. 22 (093012)

2.6 Namenska uporaba

• Motor rezkalnika je predviden za fiksno vgradnjo v portalne sisteme vodilnih proizvajalcev z vpenjalnim vratom ø 43 mm.
• Motor rezkalnika je mogoče s pomočjo šestih vijakov (navoj M6) prirobiti neposredno na portalni sistem v skladu s specifikacijami portalnega sistema (sl. 4).
• Motor rezkalnika ni primeren za industrijsko neprekinjeno obratovanje.
• Motor rezkalnika se smatra kot delno dokončan stroj. Motor rezkalnika je dovoljeno prevzeti v obratovanje šele, ko je bilo ugotovljeno, da portalni sistem, v katerega bo vgrajen motor rezkalnika, ustreza določilom aktualne in veljavne Direktive o strojih. Prosimo, da upoštevate tudi ustrezne garancijske pogoje za motor rezkalnika in morebitnih dodatnih naprav.

2.7 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Lom vrtečega se orodja.
• Prelom in izmet orodja ali delov orodja.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen iz vtičnice.
• Ogrožanje sluha pri daljšem delu brez zaščite za sluh.
• Emisija zdravju nevarnega ali eksplozivno nevarnega prahu (vse vrste) pri daljšem obratovanju brez odsesavanja. V ta namen upoštevajte varnostni list obdelovanega materiala.
• Ureznine pri menjavi orodja.
• Nevarnost opeklin ob dotiku ohišja pri stalni prekoračitvi največje dovoljene hitrosti odstranjevanja materiala nenehno presežena (glejte stran 182).

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe!

Splošni napotki:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zaščitnih naprav portalnega sistema, v katerem se motor rezkalnika uporablja, predpisanih za posamezen delovni korak,. Na portalnem sistemu in na motorju rezkalnika ne spreminjajte ničesar, kar bi lahko vplivalo na varnost.

• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje MAFELL ali pooblaščeni servis MAFELL.

• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju moorja rezkalnika ne smete ovijati kabla okoli motorja rezkalnika.

• Uporaba skupaj z vodo ali prevodnimi tekočinami je prepovedana.
• Motor rezkalnika se ne sme uporabljati kot ročno vodeni motor rezkalnika.
• Motor rezkalnika zaščitite pred dežjem ali vlago. Vdor vode v motor rezkalnika poveča tveganje električnega udara.
• Pri portalih z ohišjem je treba zagotoviti zadostno odsesavanje prahu/ostružkov. Zaradi koncentracije prahu v zraku lahko nastane eksplozivna zmes!

Prepovedana je uporaba:

• poškodovanega in deformiranega orodja.
• topega orodja zaradi prevelike obremenitve motorja.
• orodja, ki ni primerno za število vrtljajev motorja rezkalnika v praznem teku.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zaščito za sluh.
• Pri delu vedno nosite zaščitno masko.
• Pri delu vedno nosite zaščitna očala

Napotki za obratovanje:

• Z rokami ne posegajte v območje nevarnosti orodja.
• Preverite, da se na obdelovancu ne nahajajo tujki.
• Nadzorujte število vrtljajev. Če pride do nenadzorovanega povečanja števila vrtljajev, skoka števila vrtljajev, je treba takoj izklopiti napajalno napetost.

Napotki za vzdrževanje in servisiranje:

• Redno čiščenje motorja rezkalnika predstavlja pomemben varnostni vidik.
• Dovoljena je le uporaba originalnih nadomestnih delov in pribora MAFELL. V nasprotnem primeru ugasneta pravica do garancije in vsaka odgovornost proizvajalca.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti motorja rezkalnika.

4.2 Izbira orodja

Uporabljajte izključno vpenjalne klešče, ki so navedene v poglavju "Poseben pribor". Orodje se izbere v odvisnosti od obdelovanih materialov, z ozirom na zmogljivost pomičnih pogonov. Upoštevajte največji dovoljeni premer orodja in največjo dovoljeno hitrost odstranjevanja materiala, specifičnega za material. V primeru obdelav z odstranjevanjem materiala hitrost odstranjevanja materiala Q opisuje prostornino v obliki ostružkov, odstranjeno v določenem času.

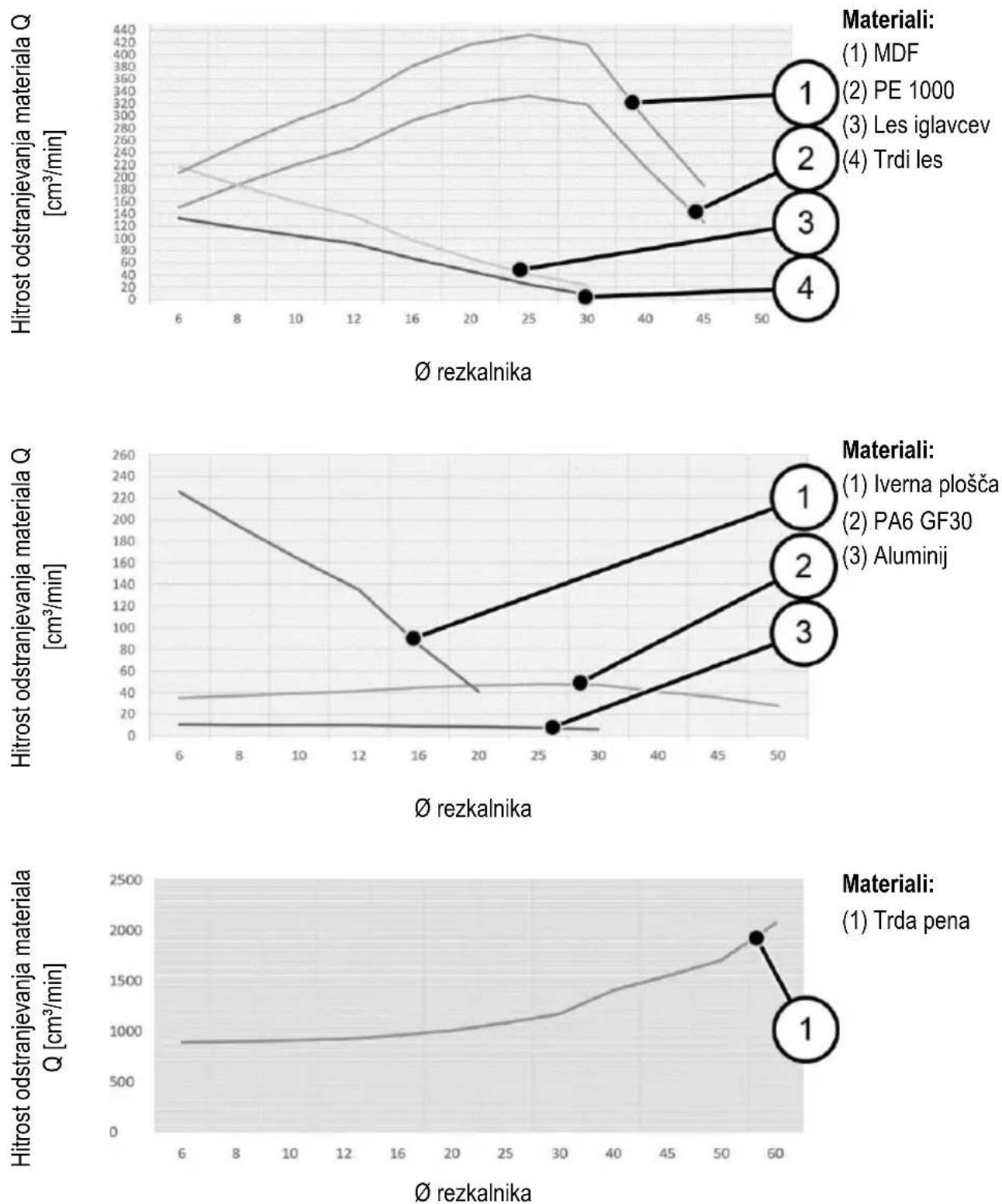

Največja dovoljena hitrost odstranjevanja materiala (odvisno od materiala in premera rezalnika)

(1) MDF

(2) PE 1000

(3) Les iglavcev

(4) Trdi les

(1) Iverna plošča

(2) PA6 GF30

(3) Aluminij

(1) Trda pena

Dovoljen premer rezkalnika:

Material	20	30	40	45	50	60
Trda pena	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Les (mehek)	√	√
Les (trd)	√	√
MDF	√	√	√	√
Iverna plošča	√
Aluminij	√	√
Brusni zatič CBN	√	√	√
Navaden aluminijev oksid	√	√	√

Kot obliko stebla je dovoljeno uporabiti le cilindrično steblo s tolerančnim območjem H7 ali steblo po DIN EN ISO 6535 oblike HA, saj lahko v nasprotnem primeru pri visokih hitrostih pride do velikega neravnovesja.

4.3 Zamenjava orodja

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

Pri zamenjavi orodja nosite zaščitne rokavice. Uporabljeno orodje se lahko pri daljših delovnih postopkih močno segreje in/ali rezalni robovi orodja so ostri.

4.3.1 Napetost orodja s pomočjo vpenjalnih klešč

Vreteno 1 (sl. 1) motorja rezkalnika in brusilnika je opremljeno z vpenjalnimi kleščami 2 (sl. 1) za vpetje orodja. Zaklep vretena se sproži z zaklepnim gumbom 4, kar olajša zategovanje in popuščanje prekrivne matice 3 (sl. 1).

Za zamenjavo orodja postopajte na sledeč način:

• Orodje izpnete tako, da najprej s pritiskom zaklepnega gumba 4 (sl. 1) zaklenete vreteno 1 (sl. 1).
• Z enojnim viličastim ključem vel. 22 popustite prekrivno matico 3.
• Orodje izvlecite v smeri naprej.
• Novo orodje potisnite do konca v nosilec orodja.
• Preverite nased orodja.
• Pri vpetju orodja se vreteno 1 zaklene.
• Z enojnim viličastim ključem vel. 22 pritegnite prekrivno matico 3.

4.4 Vpenjalne klešče

Nevarnost

Prekrivno matico 3 (sl. 1) za zaščito navoja na vretenu 1 (sl. 1) rahlo privijte, vendar je ne pritegnite, će orodje ni vstavljeno. Vpenjalne klešče 2 (sl. 1) se lahko sicer premočno stisnejo in poškodujejo.

4.4.1 Informacije za uporabo vpenjalnih klešč:

• Pri vpenjalnih kleščah OZ12 (DIN 6388/ISO 10897) vedno uporabljajte pravilne velikosti rezkalnikov.
• Vpenjalne klešče vedno vstavite najprej v prekrivno matico, nato pa vstavite rezkalnik.
• Če so vpenjalne klešče zataknjene, jih od zadaj sprostite z rahlim udarcem gradbenega lesa ali gumijastega kladiva (ne s kovinskim orodjem!)
• Vpenjalne klešče na začetku in po daljši uporabi nekoliko naoljite, sicer se lahko zataknejo. Za ponovno uporabo morajo biti vpenjalne klešče brez delcev in maščob.
• Bistveno boljšo natančnost krožnega teka lahko dosežemo tudi z uporabo trdnega maziva (npr. Molykote P-40) ali z rahlo namastitvijo vpenjalnih klešč.

Prekrovne matice nikoli ne pritegujte brez vstavljenega orodja, ker lahko sicer poškodujete vpenjalne klešče.

Za vpenjanje orodja za rezkanje postopajte na sledeč način:

• Čisto steblo rezkalnika potisnite kolikor je možno v odprte vpenjalne klešče 2 (sl. 510).
• Pritisnite zaklepni gumb 4, da blokirate vreteno rezkalnika 1.
• Prekrivno matico 3 pritegnite tako, da jo obrnete v desno najprej z roko, nato pa še z viličastim ključem vel. 22. Naknadno pritegovanje z viličastim ključem ni potrebno.
• Vreteno rezkalnika obrnite nazaj za 180°, potem ko ste sprostili zaklep vretena z zaklepnim gumbom 4 in ponovno pritrdite vreteno z zaklepnim gumbom 4.

Pri izpenjanju je vrstni red obrnjen.

Preprečite točkovno napenjanje (npr. prek navojnega zatiča) v nastavku z evro vratom »V2« (sl. 9).

5 Obratovanje

5.1 Splošno

Ta navodila za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na motorju rezkalnika, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

Ta navodila za uporabo vsebujejo le motor rezkalnika in ne upoštevajo vgradne situacije. Prosimo, da upoštevate morebitna dodatna navodila za uporabo.

5.1.1 Vklop

Aktivirajte močnostno stikalo 5 (sl. 2). Če je motor rezkalnika priključen na omrežno napetost, nastavitveno kolo X sveti modro (BU) in motor rezkalnika pospeši po 0,2 sek. z mehkim zagonom do predhodno nastavljenega števila vrtljajev. Trajanje mehkega zagona je odvisno od nastavljenega števila vrtljajev in znaša pri največjem številu vrtljajev približno 1,2 sek.

5.1.2 Izklop

Aktivirajte močnostno stikalo 5 (sl. 2). Lučka na nastavitvenem kolesu X ugasne in motor se izteče do zaustavitve.

5.2 Izvedba PV

Z izvedbo PV Y (sl. 2) lahko številko vrtljajev krmilite prek PV-vmesnika in samodejno nadzorujete preostali čas delovanja pri preobremenitvi.

Za zaščito uporabnika in priključenih sistemov je PV-vmesnik galvansko izoliran od napajalne napetosti pogonskega sistema (varnostna ločitev). Vsi signalne in obratovalne napetosti se nanašajo na referenčni potencial „GND“.

Takoj, ko se napajalni zatič »Upv« (glejte tabelo/sliko na strani 186PV-vmesnika napaja z napetostjo v skladu s specifikacijo, motor rezkalnika preide na "portalno obratovanje".

Spodnja tabela stanja 25 predstavlja vse možne položaje krmiljenja.

Vhod						Izhod
HS / -	U_AC /V	U_PV /V	PS_S	U_S /V	U_0 /V	Načinobratovanja	n / min-1
OFF	N/A	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	0	N/A	N/A	N/A	N/A	ne deluje	0
VKLOP	198-253	< 6	1	N/A	N/A	ročno obratovanje	4000
VKLOP	198-253	< 6	6	N/A	N/A	ročno obratovanje	25000
VKLOP	198-253	8 - 56	N/A	0	0 - 1	portalnoobratovanje	4000
VKLOP	198-253	8 - 56	N/A	10	0 - 1	portalnoobratovanje	25000
VKLOP	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Preobremenitvenoobratovanje	4000 - 25000

Tabela 25: Možni položaji krmiljenja

Legenda:

Enota	Pomen
HS	= močnostno stikalo
U_AC	= omrežna napetost
U_PV	= napajalna napetost (PV-vmesnik)
PS_S	= položaj nastavitvenega kolesca
U_S	= krmilna napetost število vrtljajev (PV-vmesnik)
U_O	= izhod preostalega časa delovanja v preobremenitvenem obratovanju (PV-vmesnik)
GND	= referenčni potencial za napetosti PV-vmesnika
n	= število vrtljajev delovnega vretena
N/A	= Se ne uporablja oz. ni pomembno

Če se PV-vmesnik ne uporablja, ga zaščitite pred onesnaženjem s priloženim pokrovčkom Z (sl. 3).

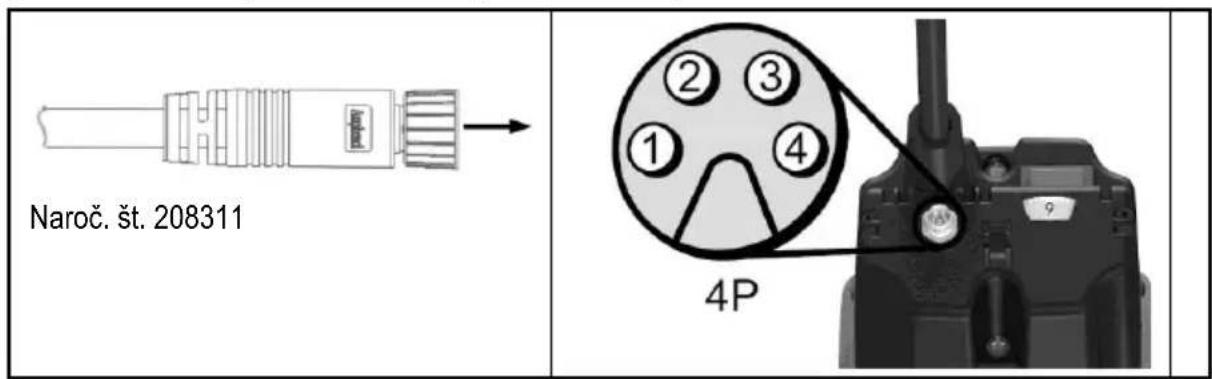

5.2.1 Zasedenost vtiča portala

Vsi zatiči na vtiču portala so zaščiteni pred zamenjavo polarnosti. Pri napetostih nad 30 V je treba preprečiti neprekinjeno obratovanje z zamenjano polarnostjo, saj lahko to povzroči izpad PV-vmesnika.

Št. pina	Parameter	Barva pramenkeNaroč. št.208311
1	U_PV	rjava
2	Us	bela
3	U_o	črna
4	GND	modra

Naroč. št. 208311 4P

5.3 Predpisano število vrtljajev

Z nastavitvenim kolescem X (sl. 2) lahko zvezno spremenite število vrtljajev. Konkretne vrednosti števila vrtljajev posameznih stopenj razberite iz tabele na strani 5 ali nalepke števila vrtljajev na ohišju.

Dokler motorna krivulja ni dosežena, se vgrajena elektronika prilagodi nastavljenemu številu vrtljajev.

5.3.1 Nastavitev števila vrtljajev v izvedbi PV

V "portalnem obratovanju" se položaj nastavitvenega kolesa X (sl. 2) da določitev števila vrtljajev ne upošteva. Število vrtljajev se lahko spremeni samo z napetostjo na zatiču „U“. Če želite število vrtljajev nastaviti s pomočjo nastavitvenega kolesa X (sl. 2), je treba pred tem "portalno obratovanje" deaktivirati z izklopom napajanja napetosti na zatiču „UPV“ ali z odstranitvijo PV-krmilnega kabla.

Razmerje med številom vrtljajev in krmilno napetostjo je podano v formulah (1) in (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Zaščita pred preobremenitvijo

Nevarnost

Če po sprožitvi zaščite pred preobremenitvijo izvajate aktivnosti na delovnem vretenu, morate pred tem obvezno izvleči omrežni vtič.

Za zaščito motorja rezkalnika se obratovalni parametri toka, števila vrtljajev in temperature dinamično spremljajo in po potrebi se motor rezkalnika izklopi. Tik pred sprožitvijo zaščite pred preobremenitvijo se lučka nastavitvenega kolesa X (sl. 2) spremeni v trajno rdečo (RD).

Za ponoven zagon motorja rezkalnika morate izklopiti in vklopiti močnostno stikalo 5 (sl. 2). Motor rezkalnika se zažene in lučka nastavitvenega kolesa X (sl. 2) preklopi na modro (BU).

5.4.1 Optični izhod preostalega časa delovanja

Sprožitev zaščite pred preobremenitvijo med obratovanjem povzroči lom rezkalnega orodja, poškodbe obdelovanca ali celo poškodbo portalnega sistema. To lahko preprečite tako, da ste pozorni na optične izhodne signale na nastavitvenem kolesu X (sl. 2).

Dokler motor rezkalnika ni preobremenjen v smislu zmogljivosti, nastavitveno kolo trajno sveti v modri barvi (BU).

Če je motor rezkalnika preobremenjen, se izračunani preostali čas delovanja prikaže kot utripanje v rdeči barvi (RD). Na strani 6 (sl. 6) vidite časovno razporeditev impulzov pri preobremenitvenem obratovanju. Razmerje med utripanjem in pripadajočim preostalim časom delovanja razberite iz spodnje tabele 26 na strani 188.

Če preostali čas delovanja ne zadostuje za vašo uporabo, zmanjšajte obremenitev oz. pomik, da lahko ponovno preklopite v neprekinjeno delovanje.

5.4.2 Izhod preostalega časa delovanja v izvedbi PV

Če je motor rezkalnika v "portalnem delovanju", lahko poleg optičnega izhoda preostali čas delovanja poizveste tudi preko PV-vmesnika.

Spodnja tabela prikazuje razmerje med preostalim časom delovanja in pripadajočimi izhodnimi spremenljivkami.

Način obratovanja	Preostali čas delovanja / s	Izhod preostalega časa delovanja U_o / V	Nastavitveno kolo - lučka
Neprekinjeno obratovanje	neomejeno	0	Modra (BU), trajna
Preobremenitveno obratovanje (motor teče)	< 160	1.5	1 x rdeča impulzna (RD)
	< 80	2.5
	< 40	3	2 x rdeča impulzna (RD)
	< 20	4
	< 10	4.5	3 x rdeča impulzna (RD)
	< 5	5	Rdeča (RD), trajna
Izklop	0	5

Tabela 26: Razmerje med preostalim časom delovanja in pripadajočimi izhodnimi spremenljivkami

6 Servisiranje in vzdrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja.

Najkasneje po 125 – 150 obratovalnih urah zamenjajte ogljene krtače. Nadomestne dele glejte v pogl. 9.

Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu.

Aparat sme popravljati le kvalificirano strokovno osebje in le z originalnimi nadomestnimi deli. Tako je zagotovljeno, da aparat ohrani svojo varnost.

6.1 Skladiščenje

Če motorja rezkalnika dalj časa ne uporabljate, ga morate skrbno očistiti. Gladke kovinske dele napršite s sredstvom proti rjavenju. Portalni vtič zaprite s priloženim pokrovčkom Z (sl. 3).

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Motorja rezkalnika ni mogoče vklopiti.Nastavitveno kolo ne sveti	Ni omrežne napetosti	Preverite napajanje
	Omrežna varovalka je okvarjena.	Zamenjajte omrežno varovalko.
Motorja rezkalnika ni mogoče vklopiti. Nastavitveno kolo sveti modro (BU)	Oglene ščetke so obrabljene	Motor rezkalnika odnesite v servisno službo MAFELL.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo ne sveti	Izpad omrežja	Preverite omrežne predvarovalke.
Motor rezkalnika med obratovanjem stoji. Nastavitveno kolo sveti rdeče (RD)	Sprožila se je zaščita pred preobremenitvijo.	Izklopite močnostno stikalo. Pred zagonom sprostite delovno vreteno.Vklopite močnostno stikalo in nadaljujte z obratovanjem pri zmanjšani obremenitvi/napajanju.
Števila vrtljajev ni mogoče nastaviti na nastavitvenem kolesu.	Motor rezkalnika je v načinu portalnega obratovanja.	Izklopite napajanje na PV-vmesnika.Odklopite zunanji priključek PV-vmesnika.
Števila vrtljajev ni mogoče krmiliti preko PV vmesnika.	Napajanje PV-vmesnika manjka/ne zadostuje.	Priključite napajanje PV-vmesnika v skladu s specifikacijo.
	Kontaktiranje z vtičem portala ni zadostno.	Preverite kontaktiranje.
	PV-krmilni kabel je okvarjen.	Zamenjajte PV-krmilni kabel.
	Zasedenost PV-vmesnika je napačno povezana s portalnim sistemom	PV-krmilni kabel priključite v skladu s poglavjem "Zasedenost vtiča portala"

8 Poseben pribor

• Vpenjalne klešče OZ12 ø 3 mm Naroč. št. 093827
• Vpenjalne klešče OZ12 ø 4 mm Naroč. št. 093828
• Vpenjalne klešče OZ12 ø 6 mm Naroč. št. 093829
• Vpenjalne klešče OZ12 ø 8 mm Naroč. št. 093830
• Vpenjalne klešče OZ12 ø 10 mm Naroč. št. 093831
• Vpenjalne klešče OZ12 ø 12 mm Naroč. št. 093832
• Vpenjalne klešče OZ12 ∅ 1/8" Naroč. št. 093833
• Vpenjalne klešče OZ12 ∅ 1/4" Naroč. št. 093834
• Vpenjalne klešče OZ12 ∅ 1/2" Naroč. št. 093835
• Prekrivna matica OZ12 Naroč. št. 093836
• PV-krmilni kabel M8 / 4-polni, 5 m naroč. št. 208311

9 Eksplozijski pogled in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com

Obsah
