FM 1650 PV-LO - Fraiseuse Mafell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraiseuse (moteur de fraisage pour montage en portique)
Marque	Mafell
Modèle	FM 1650 PV-LO
Catégorie	Fraiseuse
Tension d'alimentation	230 V
Fréquence	50 Hz
Puissance consommée	1650 W
Vitesse de rotation à vide	4 000 - 23 000 min⁻¹
Diamètre de fraise maxi	60 mm
Diamètre de la tige d'outil	3 - 12,7 mm (pince de serrage OZ12 standard Ø 8 mm)
Dimensions (L x l x h)	346 x 98,4 x 85,6 mm
Poids (sans câble)	3,22 kg
Longueur du câble secteur	4 m
Classe de protection	II (double isolation)
Interface PV (portique)	Oui, pour commande et surveillance à distance
Protection contre les surcharges	Oui, avec signal lumineux (rouge) et affichage du temps restant
Démarrage en douceur	Oui, env. 1,2 s à vitesse maxi
Blocage de broche	Oui, par bouton de verrouillage
Entretien des balais	Remplacement après 125-150 heures de service
Utilisation prévue	Montage fixe dans des systèmes à portique (machine incomplète)

FOIRE AUX QUESTIONS - FM 1650 PV-LO Mafell

Comment changer l'outil de fraisage ?

Débranchez d'abord la fiche secteur. Bloquez la broche en enfonçant le bouton de verrouillage (4). Desserrez l'écrou-raccord (3) à l'aide d'une clé polygonale de 22 mm. Retirez l'outil, insérez le nouvel outil jusqu'en butée, puis serrez l'écrou-raccord à la main puis avec la clé. Enfin, déverrouillez la broche.

Quelle est la vitesse maximale de rotation ?

La vitesse à vide peut être réglée en continu de 4 000 à 23 000 min⁻¹ à l'aide de la molette de réglage (X) ou via l'interface PV.

Comment utiliser l'interface PV ?

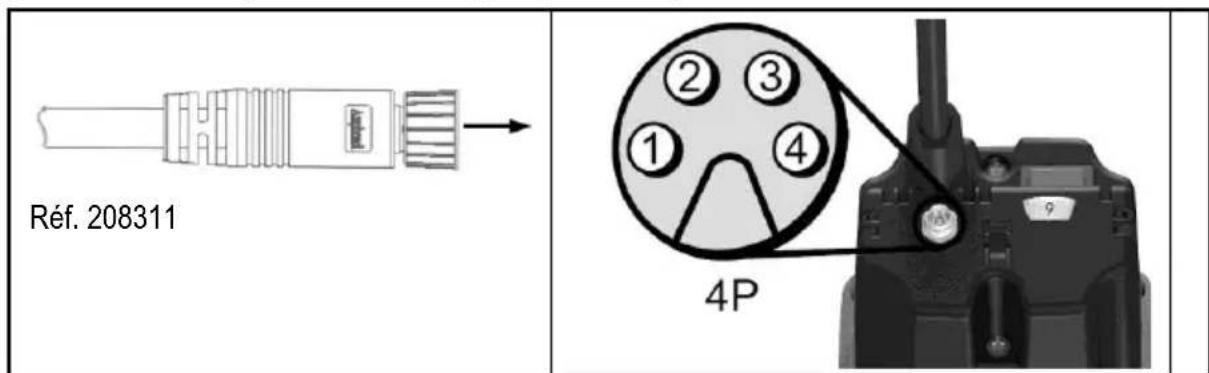

L'interface PV (connecteur 4 broches) permet de piloter la vitesse et de surveiller le temps de marche restant en cas de surcharge. Alimentez la broche U_PV entre 8 et 56 V pour passer en 'mode portique'. La vitesse est alors commandée par la tension U_s (0-10 V = 4 000-23 000 min⁻¹).

Que faire si le moteur s'arrête pendant le fonctionnement et que la molette devient rouge ?

Cela indique un déclenchement de la protection contre les surcharges. Coupez l'interrupteur, débranchez la fiche si nécessaire, puis remettez en marche. Réduisez la charge ou l'avance pour éviter une nouvelle surcharge.

Comment régler la vitesse de rotation ?

En mode manuel, tournez la molette de réglage (X) pour modifier la vitesse progressivement. En mode portique, la vitesse est contrôlée par la tension U_s sur l'interface PV. Consultez le tableau des vitesses sur l'autocollant du boîtier.

Quels accessoires sont disponibles ?

Pinces de serrage OZ12 de différents diamètres (3, 4, 6, 8, 10, 12 mm, 1/8'', 1/4'', 1/2''), écrou-raccord OZ12, et câble pilote PV M8/4 pôles de 5 m.

Comment entretenir l'appareil ?

Nettoyez régulièrement le moteur. Remplacez les balais à charbon après 125-150 heures de service. Les roulements sont graissés à vie. Confiez toute réparation à un service après-vente MAFELL agréé.

Quelles sont les précautions de sécurité essentielles ?

Toujours débrancher la fiche avant maintenance. Porter protection auditive, masque anti-poussière et lunettes de sécurité. Ne pas utiliser à la main. Vérifier que le portique est conforme aux directives.

Puis-je utiliser cet appareil comme une défonceuse manuelle ?

Non, ce moteur de fraisage est conçu exclusivement pour un montage fixe dans un portique. Il n'est pas autorisé pour une utilisation manuelle.

Quelle pince de serrage dois-je utiliser ?

Utilisez la pince de serrage OZ12 correspondant au diamètre de la tige de l'outil (gamme 3-12,7 mm). Toujours insérer la pince dans l'écrou-raccord avant de monter l'outil. Ne serrez jamais l'écrou sans outil inséré.

MODE D'EMPLOI FM 1650 PV-LO Mafell

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d'être à l'origine de décharges électriques, d'incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les relire à tout moment.

AVVERTENZA

FR - Déclaration d'incorporation CE

Nous attestons par la présente que le moteur de fraisage FM 1650 PV-LO satisfait aux directives UE indiquées. Avant la mise en service du moteur de fraisage, l'exploitant doit assurer que la combinaison résultant de la machine incomplète (FM) et de la machine spécifique au client satisfasse aux exigences des directives actuellement en vigueur. Fondé de pouvoir pour la constitution de la documentation technique de la machine incomplète : Mafell AG

1 Explication des pictogrammes....38
2 Données caractéristiques 38
2.1 Identification du constructeur 38
2.2 Identification de la machine 38
2.3 Caractéristiques techniques 39
2.4 Émissions 39
2.5 Équipement standard 40
2.6 Utilisation conforme 40
2.7 Risques résiduels 40
3 Consignes de sécurité 40
4 Équipement / Réglage 41
4.1 Raccordement au réseau 41
4.2 Choix de l'outillage 41
4.3 Changement d'outil....43
4.4 Pinces de serrage 44
5 Fonctionnement....45
5.1 Généralités 45
5.2 Version PV 45
5.3 Consigne de vitesse 46
5.4 protection contre la surcharge 47
6 Entretien et maintenance 48
6.1 Stockage 48
7 Élimination des défauts 49
8 Accessoires supplémentaires....50
9 Schéma éclaté et liste de pièces de rechange 50

1 Explication des pictogrammes

Ce pictogramme figure à chaque endroit indiquant des consignes relatives à votre sécurité.

Leur non respect peut entraîner des blessures très graves.

Ce symbole signale la présence d'une situation présentant des risques possibles

qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.

2 Données caractéristiques

Modèle

N° d'art.

2.1 Identification du constructeur

MAFELL AG, Beffendorfer Strasse 4, D-78727 Oberndorf / Neckar, Téléphone +49 (0)7423/812-0, Fax [phone], e-mail [e-mail]

2.2 Identification de la machine

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Classe de protection II

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe I de la directive sur les machines

Seulement pour les pays de l'Union Européenne

Ne pas jeter les moteurs de fraisage dans les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usés et à sa transposition dans la législation nationale, les moteurs de fraisage doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Pour réduire le risque de blessures, lire la notice d'emploi.

2.3 Caractéristiques techniques

	FM 1650 PV-LO
Tension de service / V	230
Fréquence de réseau /Hz	50
Puissance consommée / W	1650
Courant nominal /A	7,2
Tension d'alimentation / V*	8 - 56
Tension de commande pour consigne de vitesse / V*	0 - 10
Sortie du temps de marche restant / V*	0 - 5
Consommation électrique / mA*	3 - 5
Vitesse de rotation à vide / min ^1	4000 – 23000
Logement d'outil avec pince de serrage ø / mm	8
Tige d'outil / mm	3 - 12,7
ø de fraise maxi / mm	60
ø de meule maxi / mm	60
Poids sans câble secteur / kg	3,22
Longueur du câble raccord / m	4
Dimensions (l x L x h) / mm	98,4 x 85,6 x 346

* Indications pour l'interface de portique (interface PV)

2.4 Émissions

Les émissions sonores indiquées ont été mesurées conformément à DIN EN 62841-1 et peuvent être utilisées pour comparer avec un autre outil électrique et faire une évaluation préliminaire de l'exposition.

Danger

Pendant l'utilisation réelle de l'outil électrique, il est possible que les émissions sonores diffèrent par rapport aux valeurs indiquées, ceci dépendant de la manière dont l'outil électrique est utilisé et, en particulier, du type de pièce à usiner.

Par conséquent, toujours porter une protection auditive, même lorsque l'outil électrique fonctionne sans charge !

2.4.1 Niveau sonore

Les niveaux d'émission sonore tels que définis par DIN EN ISO 3744 s'élèvent à :

Niveau de pression acoustique

$$ L _ {P A} = 8 1, 9 \mathrm{dB(A)} $$

La mesure acoustique a été effectuée à vide et sans outil.

2.5 Équipement standard

1x Moteur de fraisage FM 1650 PV-LO (9M0801)

1x Notice d'emploi (170783)

1x Clé polygonale de 22 (093012)

2.6 Utilisation conforme

• Le moteur de fraisage est destiné au montage fixe dans des systèmes à portique avec collier de serrage de 43 mm de ø de fabricants réputés.
• Le moteur de fraisage peut être directement bridé sur un système à portique à l'aide de six vis (filetage M6) selon les spécifications du système à portique (ill. 4).
• Le moteur de fraisage n'est pas conçu pour un fonctionnement industriel continu.
• Le moteur de fraisage est considéré comme machine incomplète. Le moteur de fraisage ne doit être mis en service que s'il a été constaté que le système de portique, dans lequel le moteur de fraisage doit être monté, satisfait aux directives de la réglementation actuelle et en vigueur sur les machines. Tenir également compte des conditions de garantie correspondantes du moteur de fraisage et des appareils qui le complètent éventuellement.

2.7 Risques résiduels

Danger

Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation et peuvent être à l'origine de problèmes de santé.

• Rupture de l'outil en rotation.
• Rupture et propulsion des outils ou de parties d'outils.
• Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée.
• Lésion de l'ouïe lors de travail long et continu sans protection auditive.
• Émission de poussières (en tout genre) pouvant nuire à la santé ou exploser, en cas d'utilisation prolongée sans système d'aspiration. Respecter pour cela la fiche technique de sécurité du matériau à usiner.
• Risque de coupures lors du changement d'outil.
• Risque de brûlures lors du contact avec le boîtier, si le volume de copeaux maximal admissible est excédé en permanence (voir pour cela la page 42).

3 Consignes de sécurité

Danger

Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur !

Instructions générales :

• Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des adolescents en cours de formation et sous la surveillance d'un spécialiste compétent.
• Ne jamais travailler sans les dispositifs de protection prescrits pour la séquence de travail correspondante du système de portique dans lequel le moteur de fraisage est utilisé. Ne rien modifier sur le système de portique et le moteur de fraisage qui puisse mettre la sécurité en cause.

• Les câbles ou les fiches détériorés doivent être remplacés sans retard. Afin de ne pas menacer la sécurité, le remplacement ne doit être fait que par MAFELL ou un atelier de service-après vente autorisé par MAFELL.

• Éviter de plier le câble. En particulier, ne pas enrouler le câble autour du moteur de fraisage pendant son transport et son stockage.

• Il est interdit d'utiliser l'outil en même temps que de l'eau ou des liquides conductibles.
• Le moteur de fraisage ne doit pas être utilisé en tant que moteur de fraisage à main.
• Tenir le moteur de fraisage à l'écart de la pluie ou de l'humidité. L'infiltration d'eau dans le moteur de fraisage accroit le risque d'une décharge électrique.
• Pour les portiques avec encoffrage, veiller à une aspiration suffisante de la poussière / des copeaux. La concentration de poussière dans l'air peut provoquer la formation d'un mélange explosif !

Interdiction d'utiliser :

• Des outils endommagés et des outils déformés.
• Des outils émoussés, car iles sollicitent fortement le moteur.
• Des outils non appropriés à la vitesse de rotation du moteur de fraisage en marche à vide.

Instructions pour l'utilisation d'équipement de protection personnelle :

• Toujours porter un protège-oreilles en travaillant.
• Toujours porter un masque de protection contre la poussière en travaillant.
• Toujours porter des lunettes de protection pour effectuer tous les travaux.

Instructions pour le fonctionnement :

• Ne pas mettre les mains dans la zone dangereuse de l'outil.
• Vérifier que la pièce à travailler ne contient pas de corps étrangers.
• Surveiller la vitesse de rotation. Couper immédiatement l'alimentation en tension en présence d'une augmentation incontrôlé de la vitesse, d'un saut de vitesse

Instructions pour entretien et maintenance :

• Le nettoyage régulier du moteur de fraisage constitue un facteur de sécurité important.
• N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée.

4 Équipement / Réglage

4.1 Raccordement au réseau

Avant la mise en service, veiller à ce que la tension secteur corresponde à la tension de service indiquée sur la plaque signalétique du moteur de fraisage.

4.2 Choix de l'outillage

Utiliser exclusivement les pinces de serrage indiquées au chapitre « Accessoires supplémentaires ». La sélection de l'outil s'effectue en fonction des matériaux à usiner et de la performance développée par les entraînements d'avance. Tenir compte du diamètre d'outil maximal autorisé et du volume de copeaux maximal autorisé spécifique au matériau. Le volume de copeaux Q décrit le volume enlevé sous forme de copeaux en un temps donné dans les procédés d'usinage par enlèvement de matière.

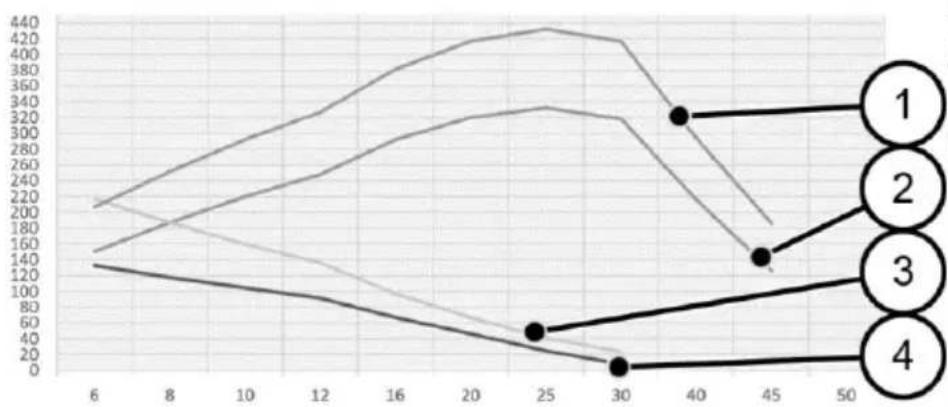

Volume de copeaux maximal admissible (en fonction du matériau et du diamètre de la fraise)

Volume de copeaux Q [cm³/min]

Matériaux :

(1) MDF

(2) PE 1000

(3) Bois résineux

(4) Bois dur

∅ de fraise

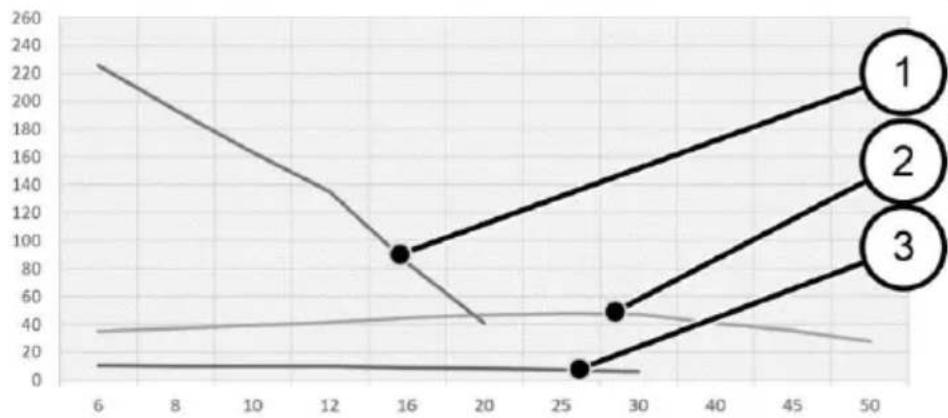

Volume de copeaux Q [cm³/min]

Matériaux :

(1) Panneau de particules

(2) PA6 GF30

(3) Alu

∅ de fraise

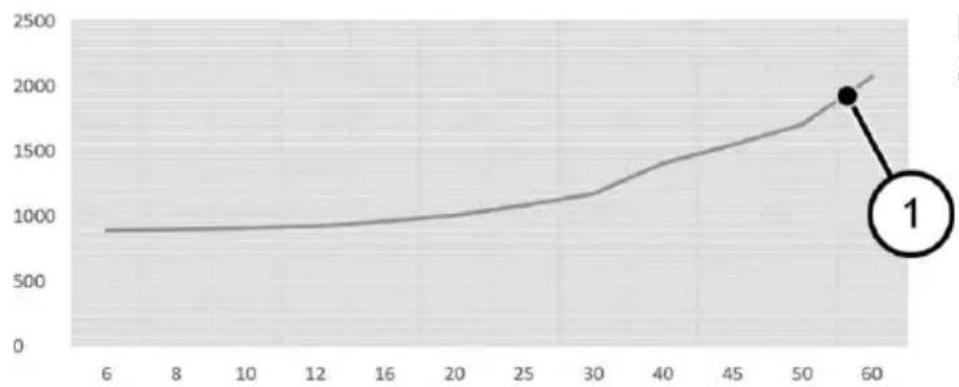

Volume de copeaux Q [cm³/min]

Matériaux :
(1) Mousse dure

Diamètres de fraise autorisés :

Matériau	20	30	40	45	50	60
Mousse dure	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Bois (tendre)	√	√
Bois (dur)	√	√
MDF	√	√	√	√
Panneau de particules	√
Aluminium	√	√
Meule sur tige CBN	√	√	√
Corindon normal	√	√	√

La forme de la tige ne peut être que cylindrique avec tolérance H7 ou une tige selon DIN EN ISO 6535 de forme HA, sinon des vitesses de rotation élevées risquent de provoquer un déséquilibre trop important.

4.3 Changement d'outil

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Porter des gants de protection pour le changement d'outil. Pendant des opérations prolongées, l'outil risque de s'échauffer fortement et/ou les tranchants de l'outil utilisé sont acérés.

4.3.1 Fixation d'outil avec pince de serrage

La broche 1 (ill. 1) du moteur de fraisage et meulage est équipée d'une pince de serrage de précision 2 (ill. 1) permettant la saisie des outils. Le blocage de la broche est déclenché par le bouton de verrouillage 4 et facilite le serrage et le desserrage de l'écrou-raccord 3 (ill. 1).

Pour le changement d'outil, procéder de la manière suivante :

• Pour débrider l'outil, la broche 1 (ill. 1) est bloquée par l'enfoncement du bouton de verrouillage 4 (ill. 1).
• L'écrou-raccord 3 est desserré à l'aide d'une clé polygonale de 22.
• Retirer l'outil en le dégageant vers l'avant.
• Introduire le nouvel outil jusqu'en butée dans le logement d'outil.
• Vérifier le serrage de l'outil.
• Lors du serrage de l'outil, la broche 1 (ill. 1) est bloquée.
• L'écrou-raccord 3 est serré à l'aide d'une clé polygonale de 22.

Méthode alternative pour le blocage de la broche :

- Utiliser une deuxième clé polygonale de 22 sur le plan clé de la broche.

4.4 Pinces de serrage

Danger

Dévisser légèrement l'écrou-raccord 3 (ill 3) protégeant le filetage sur la broche 1 (ill. 1), et ne jamais le serrer à fond lorsqu'un outil n'est pas utilisé. La pince de serrage 2 (ill. 1) risquerait d'être trop fortement comprimée et d'être endommagée.

4.4.1 Informations relatives à l'utilisation des pinces de serrage :

• Toujours utiliser la dimension correcte de fraise pour les pinces de serrage OZ12 (DIN 6388 / ISO 10897)
• Toujours cliquer la pince de serrage d'abord dans l'écrou-raccord avant d'insérer la fraise.
• En cas de grippage, administrer quelques coups de bois équarri ou de maillet sur la pince de serrage pour la détacher à partir de l'arrière (pas d'outil en métal !)
• Au début, et après une longue utilisation, huiler légèrement les pinces de serrage pour éviter qu'elles ne se grippent. Avant de réutiliser les pinces de serrage, veiller à ce qu'elles soient exemptes de particules et de graisse.
• Pour obtenir une concentricité sensiblement meilleure, il est possible d'utiliser un lubrifiant solide (tel p. ex. que Molykote P-40) ou de graisser légèrement les pinces de serrage

4.4.2 Serrage et desserrage de l'outil de fraisage

Ne jamais tirer l'écrou de serrage sans que la tige de l'outil ne soit insérée, sinon la pince de serrage risque d'être détériorée.

Pour le serrage de l'outil de fraisage, procéder de la manière suivante :

• Pousser la tige propre de l'outil de fraisage aussi profondément que possible dans la pince de serrage 2 ouverte (ill. 1).
• Appuyer sur le bouton de verrouillage 4 pour bloquer l'arbre porte-fraise 1.
• Serrer l'écrou-raccord 3 tout d'abord à la main, en le faisant tourner vers la droite, puis à l'aide de la clé plate de 22. Une seconde rotation à l'aide de la clé plate n'est pas nécessaire.
• Tourner l'arbre porte-fraise de 180° en arrière après avoir débloqué le blocage de la broche à l'aide du bouton de verrouillage 4 et refixer la broche à l'aide du bouton de verrouillage 4.

Le desserrage s'effectue dans l'ordre inverse.

La collerette de fixation euronorme « V » ne devrait pas être inférieure à la cote « h » (ill. 7). La cote « h » est de 20 mm.

Dans la mesure du possible, serrer le moteur de fraisage sur tout le diamètre de fixation dans la collerette de fixation euronorme « V1 » (ill. 8). Serrer la vis de serrage « W » à un couple de 7 Nm maxi.

Dans la mesure du possible, éviter un serrage ponctuel (p. ex. à l'aide d'une goupille filetée) dans collerette de fixation euronorme « V2 » (ill. 9).

5 Fonctionnement

5.1 Généralités

La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec le moteur de fraisage, une attention particulière devant être accordée au chapitre « Consignes de sécurité ».

La présente notice d'emploi ne contient que le moteur de fraisage et ne tient pas compte de la situation de montage. Tenir éventuellement compte d'autres notices d'emploi.

5.1.1 Mise en marche

Actionner l'interrupteur 5 (ill. 2). Une fois le moteur de fraisage raccordé à la tension du secteur, la molette de réglage X s'allume en bleu (BU) et le moteur de fraisage accélère au bout de 0,2 s avec un démarrage en douceur sur la vitesse préalablement réglée. La durée du démarrage en douceur dépend de la vitesse réglée et est de 1,2 s environ à vitesse maximale.

5.1.2 Arrêt

Actionner l'interrupteur 5 (ill. 2). L'éclairage sur la molette de réglage X s'éteint et le postfonctionnement du moteur se poursuit jusqu'à l'arrêt.

5.2 Version PV

La version PV Y (ill. 2) permet de piloter la vitesse à l'aide de l'interface PV et de surveiller automatiquement la durée de marche restante en cas de surcharge.

Afin de protéger l'utilisateur et les systèmes connectés, l'interface PV est séparée par galvanisation de l'alimentation en tension du faisceau d'entraînement (séparation sécurisée). Toutes les tensions de signaux et service se réfèrent au potentiel de référence « GND ».

Dès que la broche d'alimentation « U_PV » (voir tableau/illustration à la page 46) » de l'interface PV est alimentée en tension conformément à la spécification, le moteur de fraisage passe en « mode portique ».

Le tableau d'état ci-dessous 5 représente toutes les constellations possibles de la commande.

Entrée						Sortie
HS / -	U_AC /V	U_PV /V	PS_s	U_s /V	U_0 /V	Mode de fonctionnement	n / min-1
ARRÊT	N/A	N/A	N/A	N/A	N/A	Hors service	0
MARCHE	0	N/A	N/A	N/A	N/A	Hors service	0
MARCHE	198-253	< 6	1	N/A	N/A	Mode manuel	4000
MARCHE	198-253	< 6	6	N/A	N/A	Mode manuel	25000
MARCHE	198-253	8 - 56	N/A	0	0 - 1	Mode portique	4000
MARCHE	198-253	8 - 56	N/A	10	0 - 1	Mode portique	25000
MARCHE	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Mode surcharge	4000 - 25000

Tableau 5 : constellations possibles de la commande

Légende :

Unité	Signification
HS	= interrupteur principal
U_AC	= tension du réseau
U_PV	= alimentation en tension (interface PV)
P S_S	= position de la molette
U_s	= tension de commande vitesse de rotation (interface PV)
U_o	= affichage du temps de marche restant en mode surcharge (interface PV)
GND	= potentiel de référence pour tensions de l'interface PV
n	= vitesse de la broche de travail
N/A	= non applicable ou pas important

Si l'interface PV n'est pas utilisée, la protéger contre l'encrassement à l'aide du capuchon Z livré (ill. 3).

5.2.1 Affectation du connecteur de portique

Toutes les broches sur le connecteur de portique sont protégées contre une inversion de polarité. Dans le cas de tensions supérieures à 30 V, éviter un fonctionnement permanent avec inversion de polarité, car il peut entraîner une panne de l'interface PV.

Broche n°	Paramètre	Couleur des filsRéf. 208311
1	U_PV	Brun
2	U_s	Blanc
3	U_o	Noir
4	GND	Bleu

Réf. 208311 4P

5.3 Consigne de vitesse

La molette de réglage X (ill. 2) permet de modifier la vitesse progressivement. Les valeurs de vitesse concrètes de chaque niveau sont indiquées dans le tableau de la page 5 ou l'autocollant de vitesse sur le boîtier.

Le système électronique monté se règle sur la vitesse réglée, jusqu'à l'atteinte de la courbe caractéristique du moteur.

5.3.1 Position de vitesse en version PV

En « mode portique », la position de la molette de réglage X (ill. 2) est ignorée pour la consigne de vitesse. La vitesse peut être modifiée exclusivement par tension sur la broche « U s ». Pour régler la vitesse à l'aide de la molette de réglage X (ill. 2), il faut préalablement désactiver le « mode portique » en coupant l'alimentation en tension sur la broche « UPV » ou en désactivant le câble pilote PV.

Le rapport entre la vitesse et la tension de commande est indiqué dans les formules (1) et (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 protection contre la surcharge

Danger

Si des travaux doivent être effectués sur la broche de travail après le déclenchement de la protection contre les surcharges, débrancher impérativement la fiche du secteur auparavant.

Pour protéger le moteur de fraisage, les paramètres de fonctionnement courant, vitesse et température sont surveillés de manière dynamique et le moteur de fraisage est coupé, si nécessaire. Juste avant le déclenchement de la protection contre les surcharges, l'éclairage de la molette de réglage X (ill. 2) passe au rouge permanent (RD).

Pour remettre le moteur de fraisage en marche, il faut activer et désactiver l'interrupteur principal 5 (ill. 2). Le moteur de fraisage se met en service et l'éclairage de la molette de réglage X (ill. 2) passe en bleu (BU).

5.4.1 Affichage du temps de marche restant

Le déclenchement de la protection contre les surcharges entraîne la rupture de l'outil de fraisage, l'endommagement de la pièce ou même celui du système de portique. Ceci peut être évité en faisant attention aux signaux optiques émis sur la molette de réglage X (ill. 2).

Tant que le moteur de fraisage n'est pas surchargé du point de vue puissance, la molette de réglage reste allumée en bleu (BU).

En cas de surcharge du moteur de fraisage, le temps de marche restant est affiché sous forme de clignotement rouge (RD). La disposition chronologique des impulsions en mode de surcharge est indiquée à la page 6 (ill. 6). Le rapport entre le clignotement et le temps de marche restant est indiqué dans le tableau du bas 6 à la page 48.

Si le temps de marche restant ne suffit pas à l'application, réduire la charge ou l'avance pour pouvoir revenir en mode continu.

5.4.2 Affichage du temps de marche restant dans la version PV

Si le moteur de fraisage se trouve en « mode portique », il est possible - en plus de l'indication optique - de demander le temps de marche restant par le biais de l'interface PV.

Le tableau du bas indique le rapport entre le temps de marche restant et les valeurs de sortie correspondantes.

Mode de fonctionnement	Temps de marche restant / s	Sortie du temps de marche restant U_0/V	Molette - éclairage
Fonctionnement continu	illimité	0	Bleue (BU), permanent
Mode surcharge (moteur en marche)	< 160	1,5	1 x impulsion rouge (RD)
	< 80	2,5
	< 40	3	2 x impulsion rouge (RD)
	< 20	4
	< 10	4,5	3 x impulsion rouge (RD)
	< 5	5	Rouge (RD), permanent
Coupure	0	5

Tableau 6 : rapport entre le temps de marche restant et les grandeurs de sortie correspondantes

6 Entretien et maintenance

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.

Remplacer les balais à charbon au plus tard au bout de 125 à 150 heures de service. Les pièces de rechange sont indiquées au chap. 9.

Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL agréé.

Ne confier la réparation de l'appareil qu'à du personnel spécialisé et qualifié et n'utiliser que des pièces de rechange d'origine. Ceci garantit le maintien de la sécurité de l'appareil.

6.1 Stockage

Nettoyer soigneusement le moteur de fraisage, s'il ne doit pas être utilisé pendant une période prolongée. Vaporiser les pièces métalliques mises à nu d'un produit de protection contre la rouille. Obturer le connecteur de portique à l'aide du capuchon Z livré (ill. 3).

7 Élimination des défauts

Danger

La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable !

Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.

Dérangement	Cause	Élimination
Impossible d'enclencher le moteur de fraisageLa molette de réglage ne s'allume pas	Absence de tension du réseau	Contrôler l'alimentation en tension
	Fusible réseau défectueux	Remplacer le fusible réseau
Impossible d'enclencher le moteur de fraisage. Molette de réglage allumée en bleu (BU)	Balais de charbon usés	Amener le moteur de fraisage au service après-vente MAFELL
Le moteur de fraisages'immobilise pendant le fonctionnement. La molette de réglage ne s'allume pas	Panne de secteur	Vérifier les fusibles du secteur
Le moteur de fraisages'immobilise pendant le fonctionnement. Molette de réglage allumée en rouge (RD)	La protection contre les surcharges a été déclenchée	Couper l'interrupteur. Débloquer la broche de travail avant la mise en serviceMettre l'interrupteur en marche et poursuivre le fonctionnement avec charge/avance réduite
Impossible de régler la vitesse sur la molette de réglage	Le moteur de fraisage se trouve en mode portique	Couper l'alimentation en tension de l'interface PVDébrancher le raccord externe de l'interface PV
Impossible de commander la vitesse à l'aide de l'interface PV	Alimentation en tension de l'interface PV absente / insuffisante	Activer l'alimentation en tension de l'interface PV conformément à la spécification
	Contact insuffisant avec le connecteur du portique	Vérifier le contact
	Câble pilote PV défectueux	Remplacer le câble pilote PV
	Affectation de l'interface PV mal connectée au système de portique	Raccorder le câble pilote PV conformément au chapitre « Affectation du connecteur de portique »

8 Accessoires supplémentaires

• Pince de serrage OZ12 ø 3 mm Réf. 093827
• Pince de serrage OZ12 ø 4 mm Réf. 093828
• Pince de serrage OZ12 ø 6 mm Réf. 093829
• Pince de serrage OZ12 ø 8 mm Réf. 093830
• Pince de serrage OZ12 ø 10 mm Réf. 093831
• Pince de serrage OZ12 ø 12 mm Réf. 093832
• Pince de serrage OZ12 ø 1/8" Réf. 093833
• Pince de serrage OZ12 ø 1/4" Réf. 093834
• Pince de serrage OZ12 ø 1/2" Réf. 093835
• Écrou-raccord OZ12 Réf. 093836
• Câble pilote PV M8 / 4 pôles, 5 m Réf. 208311

9 Schéma éclaté et liste de pièces de rechange

Les informations correspondantes, relatives aux pièces de rechange, se trouvent sur notre page web : www.mafell.com

Sommario
