MODE D'EMPLOI FM 1650 NC-LO Mafell

Moteur de fraisage Traduction de la notice d'emploi originale

5.2 Commande de la vitesse à l’aide de l’interface électronique ......................................... 44

Ce pictogramme figure à chaque endroit indiquant des consignes relatives à votre sécurité. Leur non respect peut entraîner des blessures très graves.

Ce symbole signale la présence d'une situation présentant des risques possibles qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles. 2 Données caractéristiques Modèle N° d'art. FM 1650 NC-LO (230V) 9M1801

2.1 Identification du constructeur

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe I de la directive sur les machines

Seulement pour les pays de l'Union Européenne Ne pas jeter les moteurs de fraisage dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux équipements électriques et électroniques usés et à sa transposition dans la législation nationale, les moteurs de fraisage doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Pour réduire le risque de blessures, lire la notice d'emploi.-38-

2.3 Caractéristiques techniques

Fréquence de réseau /Hz

Puissance consommée / W

Courant nominal /A 7,2 Tension d'alimentation / V* 8 - 56 Tension de commande pour consigne de vitesse / V* 0 - 10 Sortie du temps de marche restant / V*

Consommation électrique / mA*

Vitesse de rotation à vide / min

4000 – 23000 Logement d'outil avec pince de serrage ø / mm

Tige d'outil / mm 3 - 12,7 ø de fraise maxi / mm

Poids sans câble secteur / kg 3,22 Longueur du câble raccord / m 4 Dimensions (l x L x h) / mm 98,4 x 85,6 x 346

• Indications pour l'interface

Les émissions sonores indiquées ont été mesurées conformément à DIN EN 62841-1 et peuvent être utilisées pour comparer avec un autre outil électrique et faire une évaluation préliminaire de l'exposition.

Danger Pendant l’utilisation réelle de l'outil électrique, il est possible que les émissions sonores diffèrent par rapport aux valeurs indiquées, ceci dépendant de la manière dont l'outil électrique est utilisé et, en particulier, du type de pièce à usiner. Par conséquent, toujours porter une protection auditive, même lorsque l'outil électrique fonctionne sans charge !

Les niveaux d’émission sonore tels que définis par DIN EN ISO 3744 s’élèvent à : Niveau de pression acoustique L

La mesure acoustique a été effectuée à vide et sans outil.-39-

2.5 Équipement standard

Notice d'emploi (170876) 1x Clé polygonale de 22 (093012)

2.6 Utilisation conforme

- Le moteur de fraisage est destiné au montage fixe dans des systèmes à portique avec collier de serrage de 43 mm de ø de fabricants réputés. - Le moteur de fraisage peut être directement bridé sur un système à portique à l'aide de six vis (filetage M6) selon les spécifications du système à portique (ill. 4). - Le moteur de fraisage n'est pas conçu pour un fonctionnement industriel continu. - Le moteur de fraisage est considéré comme machine incomplète. Le moteur de fraisage ne doit être mis en service que s'il a été constaté que le système de portique, dans lequel le moteur de fraisage doit être monté, satisfait aux directives de la réglementation actuelle et en vigueur sur les machines. Tenir également compte des conditions de garantie correspondantes du moteur de fraisage et des appareils qui le complètent éventuellement.

2.7 Risques résiduels

Danger Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation et peuvent être à l'origine de problèmes de santé. - Rupture de l'outil en rotation. - Rupture et propulsion des outils ou de parties d'outils. - Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée. - Lésion de l'ouïe lors de travail long et continu sans protection auditive. - Émission de poussières (en tout genre) pouvant nuire à la santé ou exploser, en cas d'utilisation prolongée sans système d'aspiration. Respecter pour cela la fiche technique de sécurité du matériau à usiner. - Risque de coupures lors du changement d’outil. - Risque de brûlures lors du contact avec le boîtier, si le volume de copeaux maximal admissible est excédé en permanence (voir pour cela la page 41). 3 Consignes de sécurité

Danger Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur ! Instructions générales : - Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des adolescents en cours de formation et sous la surveillance d'un spécialiste compétent. - Ne jamais travailler sans les dispositifs de protection prescrits pour la séquence de travail correspondante du système de portique dans lequel le moteur de fraisage est utilisé. Ne rien modifier sur le système de portique et le moteur de fraisage qui puisse mettre la sécurité en cause. - Les câbles ou les fiches détériorés doivent être remplacés sans retard. Afin de ne pas menacer la sécurité, le remplacement ne doit être fait que par MAFELL ou un atelier de service-après vente autorisé par MAFELL.-40- - Éviter de plier le câble. En particulier, ne pas enrouler le câble autour du moteur de fraisage pendant son transport et son stockage. - Il est interdit d'utiliser l'outil en même temps que de l'eau ou des liquides conductibles. - Le moteur de fraisage ne doit pas être utilisé en tant que moteur de fraisage à main. - Tenir le moteur de fraisage à l’écart de la pluie ou de l’humidité. L’infiltration d’eau dans le moteur de fraisage accroit le risque d’une décharge électrique. - Pour les portiques avec encoffrage, veiller à une aspiration suffisante de la poussière / des copeaux. La concentration de poussière dans l'air peut provoquer la formation d'un mélange explosif ! Interdiction d'utiliser : - Des outils endommagés et des outils déformés. - Des outils émoussés, car iles sollicitent fortement le moteur. - Des outils non appropriés à la vitesse de rotation du moteur de fraisage en marche à vide. Instructions pour l'utilisation d'équipement de protection personnelle : - Toujours porter un protège-oreilles en travaillant. - Toujours porter un masque de protection contre la poussière en travaillant. - Toujours porter des lunettes de protection pour effectuer tous les travaux. Instructions pour le fonctionnement : - Ne pas mettre les mains dans la zone dangereuse de l'outil. - Vérifier que la pièce à travailler ne contient pas de corps étrangers. - Surveiller la vitesse de rotation. Couper immédiatement l'alimentation en tension en présence d'une augmentation incontrôlé de la vitesse, d'un saut de vitesse Instructions pour entretien et maintenance : - Le nettoyage régulier du moteur de fraisage constitue un facteur de sécurité important. - N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée. 4 Équipement / Réglage

4.1 Raccordement au réseau

Avant la mise en service, veiller à ce que la tension secteur corresponde à la tension de service indiquée sur la plaque signalétique du moteur de fraisage.

4.2 Choix de l'outillage

Utiliser exclusivement les pinces de serrage indiquées au chapitre « Accessoires supplémentaires ». La sélection de l'outil s'effectue en fonction des matériaux à usiner et de la performance développée par les entraînements d'avance. Tenir compte du diamètre d'outil maximal autorisé et du volume de copeaux maximal autorisé spécifique au matériau. Le volume de copeaux Q décrit le volume enlevé sous forme de copeaux en un temps donné dans les procédés d'usinage par enlèvement de matière.-41- Volume de copeaux maximal admissible (en fonction du matériau et du diamètre de la fraise)

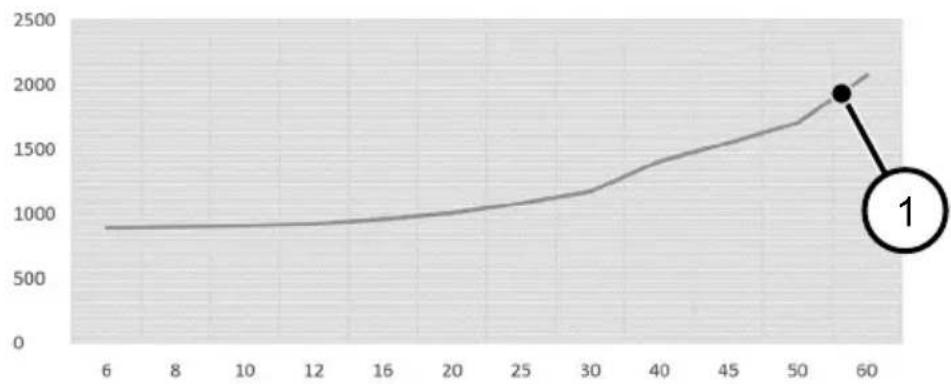

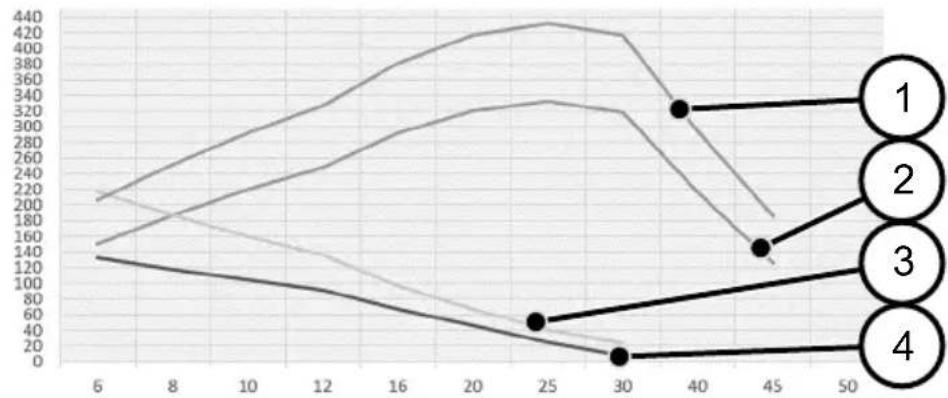

Matériaux : (1) MDF (2) PE 1000 (3) Bois résineux (4) Bois dur Ø de fraise

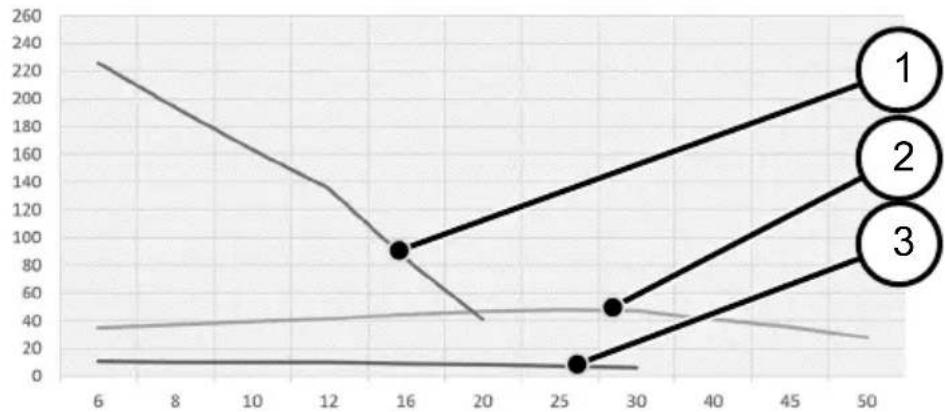

Matériaux : (1) Panneau de particules (2) PA6 GF30 (3) Alu Ø de fraise

Matériaux : (1) Mousse dure

1-42- Diamètres de fraise autorisés : Matériau

Panneau de particules

La forme de la tige ne peut être que cylindrique avec tolérance H7 ou une tige selon DIN EN ISO 6535 de forme HA, sinon des vitesses de rotation élevées risquent de provoquer un déséquilibre trop important.

4.3 Changement d'outil

Danger Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Porter des gants de protection pour le changement d'outil. Pendant des opérations prolongées, l'outil risque de s'échauffer fortement et/ou les tranchants de l'outil utilisé sont acérés.

4.3.1 Fixation d'outil avec pince de serrage

La broche 1 (ill. 1) du moteur de fraisage et meulage est équipée d'une pince de serrage de précision 2 (ill. 1) permettant la saisie des outils. Le blocage de la broche est déclenché par le bouton de verrouillage 4 et facilite le serrage et le desserrage de l'écrou-raccord 3 (ill. 1). Pour le changement d'outil, procéder de la manière suivante : - Pour débrider l'outil, la broche 1 (ill. 1) est bloquée par l'enfoncement du bouton de verrouillage 4 (ill. 1). - L'écrou-raccord 3 est desserré à l'aide d'une clé polygonale de 22. - Retirer l'outil en le dégageant vers l'avant. - Introduire le nouvel outil jusqu'en butée dans le logement d'outil. - Vérifier le serrage de l'outil. - Lors du serrage de l'outil, la broche 1 (ill. 1) est bloquée. - L'écrou-raccord 3 est serré à l'aide d'une clé polygonale de 22. Méthode alternative pour le blocage de la broche : - Utiliser une deuxième clé polygonale de 22 sur le plan clé de la broche.-43-

4.4 Pinces de serrage

Danger Dévisser légèrement l'écrou-raccord 3 (ill 3) protégeant le filetage sur la broche 1 (ill. 1), et ne jamais le serrer à fond lorsqu'un outil n'est pas utilisé. La pince de serrage 2 (ill. 1) risquerait d'être trop fortement comprimée et d'être endommagée.

4.4.1 Informations relatives à l'utilisation des pinces de serrage :

- Toujours utiliser la dimension correcte de fraise pour les pinces de serrage OZ12 (DIN 6388 / ISO 10897) - Toujours cliquer la pince de serrage d'abord dans l'écrou-raccord avant d'insérer la fraise. - En cas de grippage, administrer quelques coups de bois équarri ou de maillet sur la pince de serrage pour la détacher à partir de l'arrière (pas d'outil en métal !) - Au début, et après une longue utilisation, huiler légèrement les pinces de serrage pour éviter qu'elles ne se grippent. Avant de réutiliser les pinces de serrage, veiller à ce qu’elles soient exemptes de particules et de graisse. - Pour obtenir une concentricité sensiblement meilleure, il est possible d'utiliser un lubrifiant solide (tel p. ex. que Molykote P-40) ou de graisser légèrement les pinces de serrage

4.4.2 Serrage et desserrage de l’outil de fraisage

Ne jamais tirer l'écrou de serrage sans que la tige de l'outil ne soit insérée, sinon la pince de serrage risque d'être détériorée. Pour le serrage de l’outil de fraisage, procéder de la manière suivante : - Pousser la tige propre de l'outil de fraisage aussi profondément que possible dans la pince de serrage 2 ouverte (ill. 1). - Appuyer sur le bouton de verrouillage 4 pour bloquer l’arbre porte-fraise 1. - Serrer l'écrou-raccord 3 tout d'abord à la main, en le faisant tourner vers la droite, puis à l'aide de la clé plate de 22. Une seconde rotation à l'aide de la clé plate n'est pas nécessaire. - Tourner l’arbre porte-fraise de 180° en arrière après avoir débloqué le blocage de la broche à l'aide du bouton de verrouillage 4 et refixer la broche à l'aide du bouton de verrouillage 4. Le desserrage s’effectue dans l'ordre inverse. La collerette de fixation euronorme « V » ne devrait pas être inférieure à la cote « h » (ill. 7). La cote « h » est de 20 mm. Dans la mesure du possible, serrer le moteur de fraisage sur tout le diamètre de fixation dans la collerette de fixation euronorme « V1 » (ill. 8). Serrer la vis de serrage « W » à un couple de 7 Nm maxi. Dans la mesure du possible, éviter un serrage ponctuel (p. ex. à l’aide d’une goupille filetée) dans collerette de fixation euronorme « V2 » (ill. 9).-44- 5 Fonctionnement

La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec le moteur de fraisage, une attention particulière devant être accordée au chapitre « Consignes de sécurité ». La présente notice d'emploi ne contient que le moteur de fraisage et ne tient pas compte de la situation de montage. Tenir éventuellement compte d'autres notices d'emploi.

5.1.1 Mise en marche

Actionner l’interrupteur 5 (ill. 2). Une fois le moteur de fraisage raccordé à la tension du secteur, la molette de réglage X s'allume en bleu (BU) et le moteur de fraisage accélère au bout de 0,2 s avec un démarrage en douceur sur la vitesse préalablement réglée. La durée du démarrage en douceur dépend de la vitesse réglée et est de 1,2 s environ à vitesse maximale.

Actionner l’interrupteur 5 (ill. 2). L'éclairage sur la molette de réglage X s'éteint et le postfonctionnement du moteur se poursuit jusqu'à l'arrêt.

5.2 Commande de la vitesse à l’aide de l’interface électronique

L’interface Y (ill. 2) permet de piloter la vitesse et de surveiller automatiquement le temps de marche restant en cas de surcharge. Afin de protéger l'utilisateur et les systèmes connectés, l'interface est séparée par galvanisation de l'alimentation en tension du faisceau d'entraînement (séparation sécurisée). Toutes les tensions de signaux et service se réfèrent au potentiel de référence « GND ». Dès que la broche d'alimentation « U

» (voir tableau/illustration à la page 45) » de l'interface est alimentée en tension conformément à la spécification, le moteur de fraisage passe en « mode portique ». Le tableau d'état ci-dessous 5 représente toutes les constellations possibles de la commande. Entrée Sortie HS / -

/ V Mode de fonctionnement n / min

= affichage du temps de marche restant en mode surcharge (interface) GND = potentiel de référence pour tensions de l'interface n = vitesse de la broche de travail N/A = non applicable ou pas important

Si l'interface n'est pas utilisée, la protéger contre l'encrassement à l'aide du capuchon Z livré (ill. 3).

5.2.1 Affectation du connecteur de portique

Toutes les broches sur le connecteur de portique sont protégées contre une inversion de polarité. Dans le cas de tensions supérieures à 30 V, éviter un fonctionnement permanent avec inversion de polarité, car il peut entraîner une panne de l'interface. Broche n° Paramètre Couleur des fils Réf. 211868

5.3 Consigne de vitesse

La molette de réglage X (ill. 2) permet de modifier la vitesse progressivement. Les valeurs de vitesse concrètes de chaque niveau sont indiquées dans le tableau de la page 5 ou l'autocollant de vitesse sur le boîtier. Le système électronique monté se règle sur la vitesse réglée, jusqu'à l'atteinte de la courbe caractéristique du moteur.-46-

5.3.1 Réglage de la vitesse à l’aide de l’interface électronique

En « mode portique », la position de la molette de réglage X (ill. 2) est ignorée pour la consigne de vitesse. La vitesse peut être modifiée exclusivement par tension sur la broche « U

». Pour régler la vitesse à l'aide de la molette de réglage X (ill. 2), il faut préalablement désactiver le « mode portique » en coupant l'alimentation en tension sur la broche « U

» ou en désactivant le câble pilote. Le rapport entre la vitesse et la tension de commande est indiqué dans les formules (1) et (2).

Danger Si des travaux doivent être effectués sur la broche de travail après le déclenchement de la protection contre les surcharges, débrancher impérativement la fiche du secteur auparavant. Pour protéger le moteur de fraisage, les paramètres de fonctionnement courant, vitesse et température sont surveillés de manière dynamique et le moteur de fraisage est coupé, si nécessaire. Juste avant le déclenchement de la protection contre les surcharges, l'éclairage de la molette de réglage X (ill. 2) passe au rouge permanent (RD). Pour remettre le moteur de fraisage en marche, il faut activer et désactiver l'interrupteur principal 5 (ill. 2). Le moteur de fraisage se met en service et l'éclairage de la molette de réglage X (ill. 2) passe en bleu (BU).

5.4.1 Affichage du temps de marche restant

Le déclenchement de la protection contre les surcharges entraîne la rupture de l'outil de fraisage, l'endommagement de la pièce ou même celui du système de portique. Ceci peut être évité en faisant attention aux signaux optiques émis sur la molette de réglage X (ill. 2). Tant que le moteur de fraisage n'est pas surchargé du point de vue puissance, la molette de réglage reste allumée en bleu (BU). En cas de surcharge du moteur de fraisage, le temps de marche restant est affiché sous forme de clignotement rouge (RD). La disposition chronologique des impulsions en mode de surcharge est indiquée à la page 6 (ill. 6). Le rapport entre le clignotement et le temps de marche restant est indiqué dans le tableau du bas 6 à la page

Si le temps de marche restant ne suffit pas à l'application, réduire la charge ou l'avance pour pouvoir revenir en mode continu.

5.4.2 Indication du temps de marche restant à l’aide de l’interface électronique

Si le moteur de fraisage se trouve en « mode portique », il est possible - en plus de l'indication optique - de demander le temps de marche restant par le biais de l'interface. Le tableau du bas indique le rapport entre le temps de marche restant et les valeurs de sortie correspondantes.-47- Mode de fonctionnement Temps de marche restant / s Sortie du temps de marche restant U

/ V Molette - éclairage Fonctionnement continu illimité

Tableau 6 : rapport entre le temps de marche restant et les grandeurs de sortie correspondantes 6 Entretien et maintenance

Danger Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance. Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien. Remplacer les balais à charbon au plus tard au bout de 125 à 150 heures de service. Les pièces de rechange sont indiquées au chap. 9. Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL agréé. Ne confier la réparation de l'appareil qu'à du personnel spécialisé et qualifié et n'utiliser que des pièces de rechange d'origine. Ceci garantit le maintien de la sécurité de l'appareil.

Nettoyer soigneusement le moteur de fraisage, s'il ne doit pas être utilisé pendant une période prolongée. Vaporiser les pièces métalliques mises à nu d'un produit de protection contre la rouille. Obturer le connecteur de portique à l'aide du capuchon Z livré (ill. 3).-48- 7 Élimination des défauts

Danger La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable ! Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL. Dérangement Cause Élimination Impossible d'enclencher le moteur de fraisage La molette de réglage ne s'allume pas Absence de tension du réseau Contrôler l'alimentation en tension Fusible réseau défectueux Remplacer le fusible réseau Impossible d'enclencher le moteur de fraisage. Molette de réglage allumée en bleu (BU) Balais de charbon usés Amener le moteur de fraisage au service après-vente MAFELL Le moteur de fraisage s'immobilise pendant le fonctionnement. La molette de réglage ne s'allume pas Panne de secteur Vérifier les fusibles du secteur Le moteur de fraisage s'immobilise pendant le fonctionnement. Molette de réglage allumée en rouge (RD) La protection contre les surcharges a été déclenchée Couper l'interrupteur. Débloquer la broche de travail avant la mise en service Mettre l'interrupteur en marche et poursuivre le fonctionnement avec charge/avance réduite Impossible de régler la vitesse sur la molette de réglage Le moteur de fraisage se trouve en mode portique Couper l'alimentation en tension de l'interface Débrancher le raccord externe de l'interface Impossible de commander la vitesse à l'aide de l'interface Alimentation en tension de l'interface absente / insuffisante Activer l'alimentation en tension de l'interface conformément à la spécification Contact insuffisant avec le connecteur du portique Vérifier le contact Câble pilote défectueux Remplacer le câble pilote Affectation de l'interface mal connectée au système de portique Raccorder le câble pilote conformément au chapitre

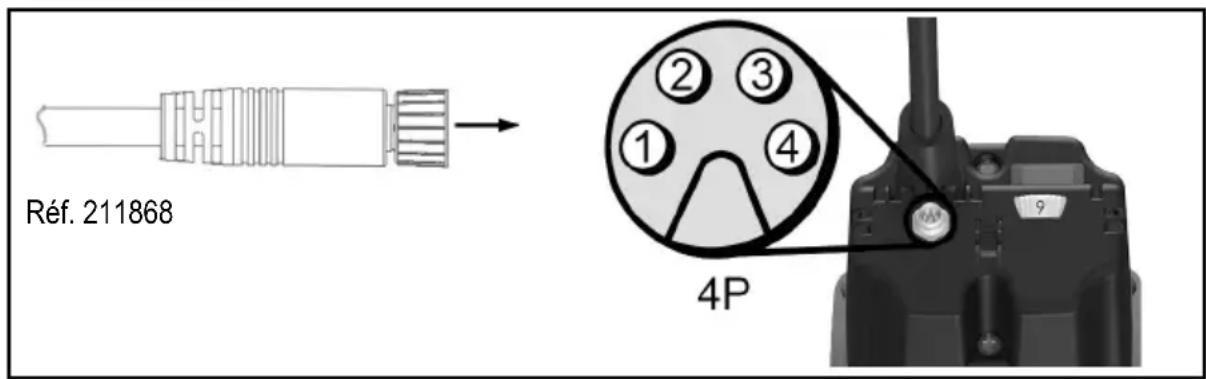

Affectation du connecteur de portique »-49- 8 Accessoires supplémentaires

Pince de serrage OZ12 ø 3 mm Réf. 093827 - Pince de serrage OZ12 ø 4 mm Réf. 093828 - Pince de serrage OZ12 ø 6 mm Réf. 093829

Pince de serrage OZ12 ø 8 mm Réf. 093830

Pince de serrage OZ12 ø 10 mm Réf. 093831 - Pince de serrage OZ12 ø 12 mm Réf. 093832 - Pince de serrage OZ12 ø 1/8“ Réf. 093833 - Pince de serrage OZ12 ø 1/4“ Réf. 093834

Écrou-raccord OZ12 Réf. 093836
