BRUGSANVISNING FM 1650 NC-LO Mafell

Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

ПРЕДУПРЕЖДЕНИЕ

Vi attesterer hermed, at fræsemotoren FM 1650 NC-LO er i ovorensstemmelse med die angivede EU-direktiver. Før fræsemotoren tages i brug, skal den driftsansvarlige sikre, at kombinationen af delmaskine (FM) og kundespecifik maskine overholder kravene, der findes i det aktuelle direktiv. Efterfølgende person/firme er beludmægtiget til at samle det tekniske materiale til delmaskinen. Matell AG

3 Säkerhetsanvisningar

Risk

1 Forklaring af tegn 121
2 Produktinformationer 121
2.1 Producentinformationer 121
2.2 Mærkning af maskinen....121
2.3 Tekniske data 122
2.4 Emissioner....122
2.5 Leveringsomfang 123
2.6 Tilsigtet brug....123
2.7 Tilbageværende risici 123
3 Sikkerhedshenvisninger 123
4 Klargøring / indstilling 124
4.1 Nettislutning....124
4.2 Værktøjsudvalg 124
4.3 Værktøjsskift....126
4.4 Spændetænger 127
5 Drift....127
5.1 Generelt....127
5.2 Styring af omdrejningstal via den elektroniske grænseflade 128
5.3 Omdrejningstal indstilling 129
5.4 Overbelastningsbeskyttelse 130
6 Vedligeholdelse og reparation....131
6.1 Lagring 131
7 Afhjælpning af driftsforstyrrelser....132
8 Specialudstyr....133
9 Eksploderet tegning og reservedelsliste....133

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

Model

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

Beskyttelsesklasse II

CE-mærket dokumenterer overensstemmelsen med de væsentlige sikkerheds- og sundhedskrav i maskindirektivets bilag I.

Kun for EU lande

Fræsemotorer må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr skal kasserede fræsemotorer samles, deponeres og genbruges i henhold til gældende regler.

For at nedsætte risikoen for kvæstelser skal betjeningsvejledningen læses.

2.3 Tekniske data

	FM 1650 NC-LO
Driftsspænding / V	230
Netfrekvens / Hz	50
Optagen effekt / W	1650
Mærkestrøm / A	7.2
Forsyningsspænding / V*	8 - 56
Styrespænding til indstilling af omdrejningstal / V*	0 - 10
Udgave resterende løbetid / V*	0 - 5
Strømforbrug / mA*	3 - 5
Omdrejningstal i tomgang / min-1	4000 – 23000
Værktøjsholder med spændetang ø / mm	8
Værktøjs-håndtag / mm	3 - 12,7
Fræser ø, maks. / mm	60
Slibestift ø, maks. / mm	60
Vægt uden ledning / kg	3.22
Længde på tilslutningsledning / m 4
Mål (B x L x H) / mm	98,4 x 85,6 x 346

* informationer om grænsefladen

2.4 Emissioner

De angivne støjemissioner er blevet målt i overensstemmelse med DIN EN 62841-1 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare

Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes.

Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!

2.4.1 Informationer vedr. støj

Støjemissionsværdierne, der er beregnet iht. DIN EN ISO 3744, er:

Lydtryksniveau L

$$ _ {P A} = 8 4, 9 \mathrm{dB(A)} $$

Usikkerhed

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Støjmålingen blev gennemført i tomgang uden værktøj.

2.5 Leveringsomfang

1x Fræsemotor FM 1650 NC-LO (9M1801)

1x Betjeningsvejledning (170876)

1x Enkelt gaffelnøgle/nøglevidde 22 (093012)

2.6 Tilsigtet brug

• Fræsemotoren er beregnet til at blive fast indbygget i portalsystemer med ø 43 mm spændehals fra førende producenter.
• Fræsemotoren kan anbringes direkte på et portalsystem vha. seks skruer (gevind M6) iht. portalsystemets indstillinger (billede 4).
• Fræsemotoren er ikke konstrueret til varig drift i industrien.
• Fræsemotoren anses som delmaskine. Fræsemotoren må ikke tages i brug, før portalsystemet, som fræsemotoren skal inkorporeres i, er blevet erklæret som værende i overensstemmelse med bestemmelserne i det aktuelle og gyldige direktiv. Overhold også de pågældende garantibetingelser, der gælder for fræsemotoren og de evt. supplerende apparater.

2.7 Tilbageværende risici

Fare

Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko.

• Brist på det roterende værktøj.
• Brist på og udslyngning af værktøjerne eller af dele af værktøjerne.
• Berøring af spændingsførende dele, hvis huset er åbent, og netstikket ikke er trukket ud.
• Hørelsen kan forringes, hvis der arbejdes i længere tid uden høreværn
• Emission af sundhedsfarligt eller eksplosionsfarligt støv (alle typer), hvis der arbejdes i længere tid uden udsugning. Læs og overhold sikkerhedsdatabladet, der gælder for materialet, der skal bearbejdes.
• Snitsår ifm. værktøjsskift.
• Fare for forbrænding hvis huset berøres i forbindelse med vedvarende overskridelse af den maks. tilladte materialefjernelseshastighed (se side 125).

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet!

Generelle henvisninger:

• Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Arbejd aldrig uden portalsystemets beskyttelsesskærme, der er foreskrevet til det enkelte arbejde, og som fræsemotoren skal sættes ind i. Ændr intet på portalsystemet og på fræsemotoren, hvis det forringer sikkerheden.

• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af MAFELL eller på et autoriseret MAFELL-kundeserviceværksted for at undgå sikkerhedsfarer.

• Undgå skarpe knæk i ledningen. Især under transport og lagring af fræsemotoren må ledningen ikke vikles omkring fræsemotoren.

• Det er forbudt at anvende vand eller ledende væsker under brug.
• Fræsemotoren må ikke bruges som håndført fræsemotor.
• Hold fræsemotoren væk fra regn eller fugt. Hvis der trænger vand ind i fræsemotoren, øger det risikoen for elektrisk stød.
• Ved portaler med overdækning skal der være en tilstrækkelig opsugning af støv/spåner til stede. Støvkoncentrationen i luften kan føre til en eksplosiv blanding!

Du må ikke anvende:

• Beskadigede værktøjer og værktøjer, hvis form har ændret sig.
• Uskarpe værktøjer på grund af den for høje motorbelastning.
• Værktøjer, der ikke er egnet til fræsemotorens omdrejningstal i tomgang.

Henvisninger til brug af beskyttelsesudstyr:

• Brug altid høreværn under arbejdet med saven.
• Brug altid en støvbeskyttelsesmaske under arbejdet med saven.
• Brug altid beskyttelsesbriller under arbejdet.

Henvisninger vedr. drift:

• Undgå at hænderne kommer i nærheden af værktøjets farlige område.
• Kontrollér emnet for fremmedelementer.
• Overvåg omdrejningstallet. ∅ges omdrejningstallet ukontrolleret, opstår et omdrejningstalspring, skal spændingsforsyningen slukke med det samme.

• Den regelmæssige rengøring af fræsemotoren er en vigtig sikkerhedsfaktor
• Der må udelukkende anvendes originale reservedele og originalt tilbehør fra MAFELL. I modsat fald bortfalder garantien, og producenten hæfter ikke for produktet.

4 Klargøring / indstilling

4.1 Nettislutning

Før igangsætning sørges for, at el-spændingen stemmer overens med den værdi, der nævnes på fræsemotorens skilt.

4.2 Værktøjsudvalg

Brug udelukkende spændetængerne, der er angivet i kapitel "Specialudstyr". Værktøjet vælges afhængigt af materialerne, der skal bearbejdes, iht. fremføringsdrevenes kapacitetsevne. Tag hensyn til de maks. tilladte værktøjsdiametre og den maks. tilladte, materialespecifikke materialefjernelseshastighed. Ved materialefjernelseshastigheden Q forstås ifm. en materialefjernende arbejdsproces den mængde spåner, der fjernes inden for en bestemt tid.

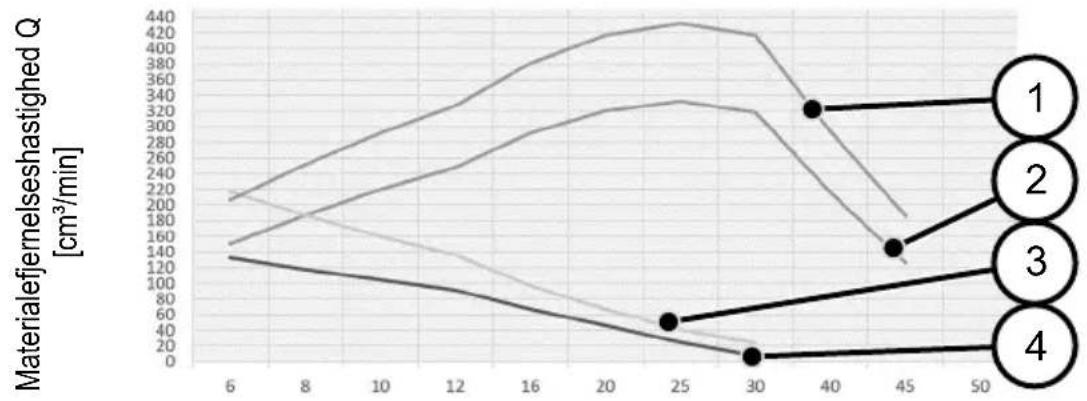

Maks. tilladt materialefjernelseshastighed (afhængigt af materiale og fræserdiameter)

∅ fræser

Materialer:

(1) MDF
(2) PE 1000
(3) nåletræ
(4) hårdt træ

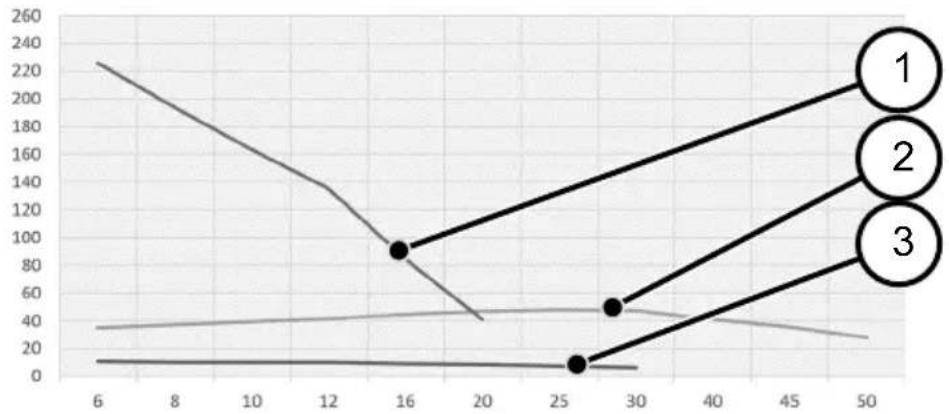

Materialer:

(1) spånplade
(2) PA6 GF30
(3) Alu

Materialefjernelseshastighed Q [cm³/min]

∅ fræser

∅ fræser

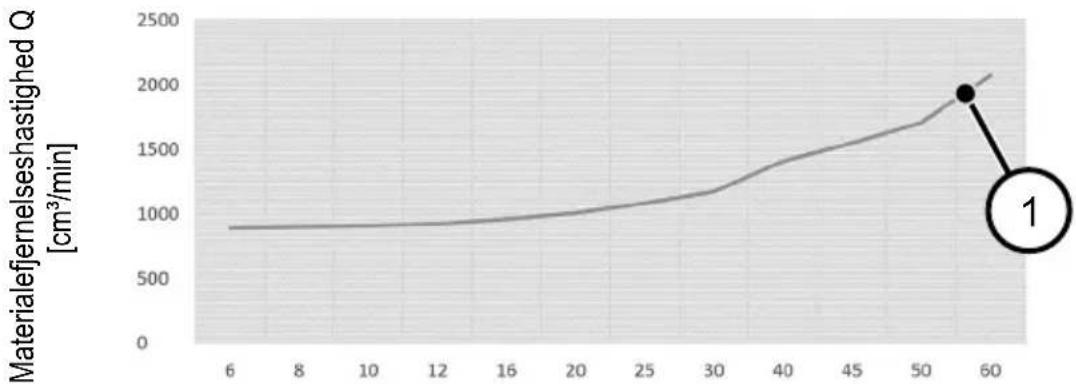

Materialer:

(1) hårdt skummateriale

Tilladte fræserdiametre:

Materiale	20	30	40	45	50	60
Hårdt skummateriale	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Træ (blødt)	√	√
Træ (hårdt)	√	√
MDF	√	√	√	√
Spånplade	√
Aluminium	√	√
CBN slibestift	√	√	√
Normal korund	√	√	√

Som skaftform må der kun bruges et cylinderskaft med et tolerancefelt H7 eller et skaft iht. DIN EN ISO 6535 form HA, da der ellers kan opstå stor ubalance under høje omdrejningstal.

4.3 Værktøjsskift

Fare

Brug beskyttelseshandsker, når værktøjet skiftes. Indsatsværktøjet kan blive meget varmt, hvis det bruges i længere tid og/eller indsatsværktøjets skærekanter er skarpe.

4.3.1 Værktøjsspænding med spændetang

Spindlen 1 (billede 1) i fræse- og slibemotoren er udstyret med en præcisions-spændetang 2 (billede 1), der bruges til at fastgøre/fastholde værktøjerne. Spindellåsen udløses af låseknappen 4 og letter fastspænding og løsning omløbermøtrikken 3 (billede 1).

Værktøjsskift gennemføres på følgende måde:

• Til udspænding af værktøjet fastlåses spindlen 1 (billede 1) ved at trykke på låseknappen 4 (billede 1).
• Med en enkelt gaffelnøgle/nøglevidde 22 løsnes omløbermøtrikken 3.
• Træk værktøjet af fremad.
• Skub det nye værktøj helt ind i værktøjsholderen.
• Kontrollér værktøjets position.
• Spindlen 1 (billede 1) fastlåses ved at spænde værktøjet.
• Med den enkelte gaffelnøgle/nøglevidde 22 spændes omløbermøtrikken 3.

Alternativ metode til spindellås:

- Brug en yderligere enkelt gaffelnøgle/nøglevidde 22 på spindlens nøgleflade.

4.4 Spændetænger

Fare

Drej omløbermøtrikken 3 (billede 1) en smule op for at beskytte gevindet på spindel 1 (billede 1), dog må den aldrig spændes helt, når der ikke sat noget værktøj i.

Spændetangen 2 (billede 1) kunne trykkes for kraftigt sammen og beskadiges.

4.4.1 Informationer om anvendelse af spændetængerne:

• Ved OZ12-spændetænger (DIN 6388 / ISO 10897) skal du altid bruge den korrekte fræserstørrelse
• Klik altid først spændetangen ind i omløbermøtrikken og sæt så fræseren i
• Sidder den i klemme, løsnes spændetangen ved at slå let bagfra med et stykke firstkåret tømmer eller en gummihammer (brug ikke noget metalværktøj!)
• Smør spændetængerne med en smule olie i starten og efter længere tids brug, da de ellers kan sætte sig fast. Spændetængerne skal være fri for partikler og fedt, før de tages i brug igen.
• Et betydeligt bedre nøjagtigt rundløb kan også opnås ved at anvende et fast smøremiddel (f.eks. Molykote P-40) eller ved at smøre spændetængerne med en smule fedt

4.4.2 Ind- og udspænding af fræseværktøjet

Spænd aldrig omløbermøtrikken uden isat værktøj, da spændetangen ellers kan blive beskadiget.

Fræseværktøjet ispændes på følgende måde:

• Skub det rene fræserskaft så langt som muligt ind i den åbnede spændetang 2 (fig. 1).
• Tryk på läseknappen 4 for at fastlåse fræserspindlen 1.
• Omløbermøtrikken 3 spændes ved først at dreje den til højre med hånden og herefter med gaffelnøglen/nøglevidde 22. Det er ikke nødvendigt at efterspænde med gaffelnøglen.
• Drej fræserspindlen 180° tilbage, när du har løsnet spindellåsen med låseknappen 4, og fastgør spindlen igen med låseknappen 4.

Udspænding gennemføres i omvendt rækkefølge.

Eurohalsholderen „V“ bør ikke underskride målet „h“ (billede 7). Målet „h“ er 20 mm.

Spænd helst fræsemotoren fast over hele holdediameteren i eurohalsholderen „V1“ (billede 8). Drej spændeskruen „W“ fast med maks. 7 Nm.

Undgå helst punktuel spænding (f.eks. via en gevindstift) i eurohalsholderen „V2“ (billede 9).

5 Drift

5.1 Generelt

Denne betjeningsvejledning skal gennemlæses af alle personer, der betjener fræsemotoren, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

Denne betjeningsvejledning indeholder kun fræsemotoren og beskriver ikke indbygningssituationen. Læs og overhold evt. andre betjeningsvejledninger.

5.1.1 Tænde:

Betjen effektafbryderen 5 (billede 2). Er fræsemotoren forbundet med netspændingen, lyser indstillingshjulet X blå (BU), og fræsemotoren accelererer efter 0,2 s med en blød start, til det forindstillede omdrejningstal nås. Varigheden af den bløde start afhænger af det indstillede omdrejningstal og er ved maks. omdrejningstal ca. 1,2 s.

5.1.2 Slukke:

Betjen effektafbryderen 5 (billede 2). Belysningen på indstillingshjulet X slukker, og motoren kører ud, indtil den stopper.

5.2 Styring af omdrejningstal via den elektroniske grænseflade

Via grænsefladen Y (billede 2) kan omdrejningstallet styres og den resterende løbetid overvåges automatiseret ifm. overbelastning.

For at beskytte brugeren og de tilsluttede systemer er grænsefladen adskilt galvanisk fra drivstrengens spændingsforsyning (sikkerhedsafbrydelse). Alle signal- og driftsspændinger refererer til referencepotentialet „GND“.

Så snart forsyningspinnen "U NC" (se tabel/illustration på side 129) til grænsefladen belastes med spænding iht. specifikationen, skifter fræsemotoren til "Portaldrift".

I den nederste tilstandstabel 17 ses alle mulige konstellationer for reguleringen.

Indgang						Udgang
HS / -	U_AC /V	U_NC /V	PSs	Us/V	U_0 /V	Driftsmåde	n / min-1
FRA	N/A	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	0	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	198-253	< 6	1	N/A	N/A	Manuel drift	4000
TIL	198-253	< 6	6	N/A	N/A	Manuel drift	25000
TIL	198-253	8 - 56	N/A	0	0 - 1	Portal-drift	4000
TIL	198-253	8 - 56	N/A	10	0 - 1	Portal-drift	25000
TIL	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Overbelastningsdrift	4000 - 25000

Tabel 17: Mulige konstellationer for reguleringen

Forklaring:

Enhed	Betydning
HS = effektafbryder
U_AC = netspænding
U_NC	= spændingsforsyning (grænseflade)
PS_S = position indstillingshjul
U_S = styrespænding	omdrejningstal (grænseflade)
U_O	= output resterende løbetid i overbelastningsdrift (grænseflade)
GND	= referencepotentiale for spændinger til grænseflade
n = omdrejningstal for arbejdsspindel
N/A	= kan ikke anvendes, eller ikke relevant

Anvendes grænsefladen ikke, beskyttes den mod snavs med den medleverede beskyttelseskappe Z (billede 3).

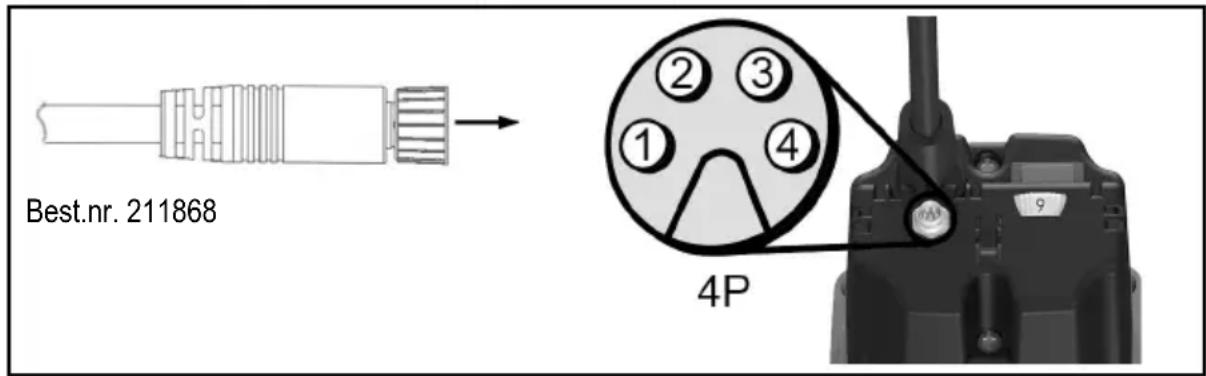

5.2.1 Konfiguration portalstik

Alle pins på portalstikket er beskyttet mod forkert poling. Ved spændinger over 30 V skal en vedvarende drift med forkert poling undgås, da dette kan medføre, at grænsefladen svigter.

Pin-nr.	Parametre	SnorefarveBest.nr.211868
1 U	NC Brun
2	Us	Hvid
3	Uo	Sort
4 GND Blå

Best.nr. 211868 4P

5.3 Omdrejningstal indstilling

Med indstillingshjulet X (billede 2) kan omdrejningstallet ændres trinløst. De konkrete omdrejningstalværdier for enkelte trin fremgår af tabellen på side 5 eller af omdrejningstaletiketten på huset.

Den indbyggede elektronik regulerer iht. det indstillede omdrejningstal, indtil motorens karakteristik nås.

5.3.1 Justering af omdrejningstal via den elektroniske grænseflade

I "Portaldrift" ignoreres indstillingshjulets position X (billede 2) til omdrejningstallets indstilling. Omdrejningstallet kan kun ændres vha. spænding på pin „U s“. Skal omdrejningstallet indstilles vha. indstillingshjulet X (billede 2), skal "Portaldrift" deaktiveres forinden ved at slukke for spændingsforsyningen på pin „U NC“ eller ved at fjerne styrekablet.

Sammenhænget mellem omdrejningstallet og styrespændingen findes i formlerne (1) og (2).

$$ U s = \frac {n - 4 0 0 0 m i n ^ {- 1}}{1 9 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 1 9 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Overbelastningsbeskyttelse

Fare

Skal der gennemføres arbejde på arbejdsspindlen, efter at overbelastningsbeskyttelsen er udløst, skal netstikket ubetinget trækkes ud forinden.

For at beskytte fræsemotoren overvåges driftsparametrene strøm, omdrejningstal og temperatur dynamisk, og fræsemotoren slukkes efter behov. Kort før overbelastningsbeskyttelsen udløses, skifter belysningen til indstillingshjulet X (billede 2) til permanent rød (RD).

Fræsemotoren tages i brug igen ved at slukke og tænde for effektafbryderen 5 (billede 2). Fræsemotoren går i gang med at køre, og belysningen til indstillingshjulet X (billede 2) skifter til blå (BU).

5.4.1 Optisk udgave af resterende løbetid

Udløses overbelastningsbeskyttelsen under arbejdet, brister fræseværktøjet, desuden beskadiges emnet, og det kan endda ske, at portalsystemet beskadiges. Dette kan forhindres ved at holde øje med de optiske outputsignaler på indstillingshjulet X (billede 2).

Så længe fræsemotoren ikke overbelastes, lyser indstillingshjulet hele tiden blå (BU).

Overbelastes fræsemotoren, vises den beregnede, resterende løbetid i form af røde blink (RD). På side 6 (billede 6) ses den tidsmæssige placering af pulsene i overbelastningsdriften. Sammenhængen mellem blinkadfærd og den tilhørende resterende løbetid fremgår af nedenstående tabel 18 på side 131.

Er den resterende løbetid ikke tilstrækkelig til at kunne klare dit arbejde, reduceres lasten eller fremføringen, så der kan skiftes til den vedvarende drift igen.

5.4.2 Output resterende løbetid via den elektroniske grænseflade

Befinder fræsemotoren sig i "Portaldrift", kan den resterende løbetid ikke kun kontrolleres via det optiske output, men også via grænsefladen.

Den nederste tabel viser sammenhængen mellem den resterende løbetid og de tilhørende udgangsstørrelser.

Driftsmåde	Resterende løbetid / s	Udgave resterende løbetid Uo / V	Indstillingshjul - belysning
Vedvarende drift	ubegrænset	0	Blå (BU), permanent
Overbelastningsdrift (motor går)	< 160	1.5	1 x rød puls (RD)
	< 80 2.5
	< 40 3 2 x rød puls (RD)
	< 20	4
	< 10	4.5	3 x rød puls (RD)
	< 5 5 Rød (RD), permanent
Frakobling	0	5

Tabel 18: Sammenhæng mellem resterende løbetid og de tilhørende udgangsstørrelser

MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse.

Skift kulbørsterne senest efter 125 – 150 driftstimer. Reservedelene fremgår af kap. 9.

De indbyggede kuglelejer er evighedssmurte. Efter længere driftstid anbefales det at lade maskinen få et eftersyn på et autoriseret MAFELL værksted.

Lad altid kun kvalificeret fagpersonale reparere dit apparat og altid kun med originale reservedele. Herved sikres det, at apparatets sikkerhed bevares.

6.1 Lagring

Bruges fræsemotoren ikke i længere tid, skal det rengøres omhyggeligt. Sprøjt rustbeskyttelsesmiddel på blanke metaldele. Luk portalstikket med den medleverede beskyttelseskappe Z (billede 3).

7 Afhjælpning af driftsforstyrrelser

Fare

Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed.

Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Fræsemotoren kan ikke tændes Indstillingshjulet lyser ikke	Der er ingen netspænding	Kontroller spændingsforsyningen
	Netsikringen er defekt	Erstat netsikringen
Fræsemotoren kan ikke tændes. Indstillingshjulet lyser blå (BU)	Kulbørsterne er slidte	Send fræsemotoren til MAFELL-kundeservicen
Fræsemotoren bliver stående under arbejdet. Indstillingshjulet lyser ikke	Strømsvigt	Kontroller nettets forsikringer
Fræsemotoren bliver stående under arbejdet. Indstillingshjulet lyser rød (RD)	Overbelastningsbeskyttelsen blev udløst	Sluk for effektafbryderen. Gør arbejdsspindlen fri før ibrugtagningenTænd for effektafbryderen og fortsæt arbejdet med reduceret/m last/fremføring
Omdrejningstallet kan ikke indstilles på indstillingshjulet	Fræsemotoren befinder sig i portaldriften	Sluk for spændingsforsyningen til grænsefladenFjern den eksterne tilslutning til grænsefladen
Omdrejningstallet kan ikke styres via grænsefladen	Spændingsforsyningen til grænsefladen mangler / er utilstrækkelig	Tilkobl spændingsforsyningen til grænsefladen iht. specifikation
	Kontaktforbindelsen til portalstikket er utilstrækkelig	Kontroller kontaktforbindelsen
	Styrekablet er defekt	Erstat styrekablet
	Konfigurationen til grænsefladen er forbundet forkert med portalsystemet	Forbind styrekablet iht. kapitel "Konfiguration portalstik"

8 Specialudstyr

• Spændetang OZ12 ø 3 mm Best.nr. 093827
• Spændetang OZ12 ø 4 mm Best.nr. 093828
• Spændetang OZ12 ø 6 mm Best.nr. 093829
• Spændetang OZ12 ø 8 mm Best.nr. 093830
• Spændetang OZ12 ø 10 mm Best.nr. 093831
• Spændetang OZ12 ø 12 mm Best.nr. 093832
• Spændetang OZ12 ø 1/8" Best.nr. 093833
• Spændetang OZ12 ø 1/4" Best.nr. 093834
• Spændetang OZ12 ø 1/2" Best.nr. 093835
• Omløbermøtrik OZ12 Best.nr. 093836
• Styrekabel NC, 5 m sort Best.nr. 211868

9 Eksploderet tegning og reservedelsliste

De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com

Содержание
