РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM 1650 NC-LO Mafell

Прочитайте все правила и инструкции по технике безопасности. Несоблюдение этих правил и инструкций по технике безопасности может привести к поражению электрическим током, возгоранию и/или другим серьезным травмам. Сохраните все правила и инструкции по технике безопасности для дальнейшего использования.

OSTRZEŻENIE

RUS - Декларация ЕС о соответствии компонентов

Настоящим мы удостоверяем, что фрезерный двигатель FM 1650 NC-LO соответствует приведенным директивам EC. Перед вводом в эксплуатацию фрезерного двигателя оператор должен убедиться, что конфигурация из неполной машины (FM) и машины, изотавливаемой по индивидуальному заказу, соответствует требованиям действующих директив. Лицо, уполномоченное составлять техническую документацию для неполной машины: Mafell AG

1 Объяснение условных знаков 135
2 Данные изделия....135
2.1 Сведения о производителе.... 135
2.2 Маркировка машины 135
2.3 Технические характеристики 136
2.4 Выброс....136
2.5 Комплект поставки....137
2.6 Использование по назначению 137
2.7 Остаточные риски....137
3 Указания по технике безопасности 137
4 Оснащение / настройка.... 138
4.1 Подключение к сети.... 138
4.2 Выбор инструмента....138
4.3 одевайте....140
4.4 Цанговый патрон 141
5 Эксплуатация 141
5.1 Общее....141
5.2 Настройка частоты вращения через электронный интерфейс.... 142
5.3 Предварительная настройка частоты вращения....143
5.4 Защита от перегрузки....144
6 Техническое обслуживание и текущий ремонт 145
6.1 Хранение 145
7 Устранение неполадок....146
8 Специальные принадлежности 147
9 Покомпонентное изображение и список запасных частей.....147

1 Объяснение условных знаков

Этот символ размещен во всех местах, где приведены указания по безопасности.

В случае их невыполнения возможны тягчайшие травмы.

Этот символ означает ситуацию, в которой возможно повреждение имущества.

Если ее не избежать, возможны повреждения изделия или предметов, находящихся рядом с ним.

Этим символом помечены советы по применению и другая полезная информация.

2 Данные изделия

Модель

№ apt.

2.1 Сведения о производителе

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, телефон [phone], факс [phone], эл. почта [e-mail]

2.2 Маркировка машины

Все данные, необходимые для идентификации машины, указаны на заводской табличке.

Класс защиты II

Символ СЕ для подтверждения соответствия основным требованиям безопасности и здравоохранения согласно приложению I к Директиве о машинах

Только для стран ЕС

Не выкидывайте фрезерные двигатели в бытовой мусор!

Согласно Европейской директиве 2002/96/EC об устаревших электрических и электронных приборах и аналогичным законам отдельных стран, использованные фрезерные двигатели должны собираться отдельно и передаваться для дальнейшего использования без ущерба для окружающей среды.

Прочитайте инструкцию по эксплуатации для уменьшения опасности получения травм.

2.3 Технические характеристики

	FM 1650 NC-LO
Рабочее напряжение / В	230
Частота в сети / Гц	50
Потребляемая мощность / Вт	1650
Номинальная сила тока / А	7.2
Напряжение питания / В*	8 - 56
Напряжение в цепи управления для предварительной настройки частоты вращения / В*	0 - 10
Вывод оставшегося времени / В*	0 - 5
Потребление электроэнергии / мА	3 - 5
Частота вращения на холостом ходу / мин ^-1	4000- 23000
Зажим инструмента с цанговым патроном ø / мм	8
Хвостовик инструмента / мм	3 - 12,7
Фреза ø, макс. / мм	60
Шлифовальный круг ø, макс. / мм	60
Вес без сетевого кабеля / кг	3,22
Длина соединительной линии / м	4
Размеры (Ш x Д x В) / мм	98,4 x 85,6 x 346

* Технические характеристики для интерфейса

2.4 Выброс

Указанные уровни шума были измерены в соответствии со стандартом DIN EN 62841-1 и могут использоваться для сравнения электроинструмента с другим инструментом и для предварительной оценки нагрузки.

Опасно

При использовании электроинструмента уровни шума могут отличаться от указанных значений. Это зависит от способа использования инструмента, в частности, от типа обрабатываемой детали.

Поэтому всегда используйте средства защиты органов слуха, даже когда электроинструмент работает без нагрузки!

2.4.1 Данные по излучению шума

Уровни шума, измеренные согласно DIN EN ISO 3744, составляют:

Уровень звукового давления L

$$ _ {P A} = 8 4, 9 \text { ДБ (A) } $$

Погрешность К

$$ _ {P A} = 3 \text { ДБ } (A) $$

Измерение шума проводилось без инструмента на холостом ходу.

2.5 Комплект поставки

1x Фрезерный двигатель FM 1650 NC-LO (9M1801)

1x Инструкция по эксплуатации (170876)

1x Односторонний гаечный ключ SW 22 (093012)

2.6 Использование по назначению

• Фрезерный двигатель предназначен для стационарной установки в ведущих системах портала с зажимной шейкой ∅ 43 мм от ведущих производителей.
• Фрезерный двигатель можно закрепить непосредственно на системе портала с помощью шести винтов (резьба М6) в соответствии со спецификациями системы портала (рис. 4).
• Фрезерный двигатель не предназначен для непрерывной промышленной эксплуатации.
• Фрезерный двигатель рассматривается как неполная машина. Фрезерный двигатель может быть введен в эксплуатацию только в том случае, если определено, что система портала, в которую должен быть установлен фрезерный двигатель, соответствует положениям действующего руководства по техническому обслуживанию. Также обратите внимание на соответствующие условия гарантии фрезерного двигателя и любого дополнительного оборудования.

2.7 Остаточные риски

Опасно

В случае использования по назначению и несмотря на соблюдение правил техники безопасности все же остаются остаточные риски, вызываемые назначением, которые могут привести к последствиям для здоровья.

• Поломка вращающегося инструмента.
• Поломка и извлечение инструментов или частей инструментов.
• Касание токопроводящих деталей при открытом корпусе и не вытянутой вилке питания.
• Ухудшение слуха при длительной работе без средств защиты органов слуха.
• Выделение представляющей угрозу здоровью или взрывоопасной пыли (всех видов) при длительной непрерывной эксплуатации без отсоса. Соблюдайте паспорт безопасности материала, подлежащего обработке.
• Порезы при замене инструмента.
• Опасность ожога при прикосновении к корпусу при постоянном превышении максимально допустимого объема времени (см. стр. 139).

3 Указания по технике безопасности

Опасно

Всегда соблюдайте приведенные далее указания по безопасности и правила техники безопасности, действующие в стране, где применяется пила!

Общие указания:

• Запрещается обращаться с этой машиной детям и подросткам. Исключение составляют подростки, работающие под наблюдением специалиста с целью обучения.

• Никогда не работайте без предписанных для соответствующей операции защитных устройств системы портала, в которой используется фрезерный двигатель. Не меняйте в системе портала и фрезерном двигателе ничего, что связано с техникой безопасности.

• Поврежденные кабели или вилки следует немедленно заменить. Замена должна производиться только специалистами MAFELL или авторизованным сервисным центром MAFELL во избежание рисков угрозы для безопасности.

• Избегайте резких перегибов кабеля. Особенно при транспортировке и хранении фрезерного двигателя не наматывайте кабель вокруг фрезерного двигателя.
• Использование с водой или токопроводящими жидкостями запрещено.
• Фрезерный двигатель не должен использоваться с ручным управлением.
• Не подвергайте фрезерный двигатель воздействию дождя или влаги. Попадание воды во фрезерный двигатель повышает опасность поражения электрическим током.
• Для порталов с креплением необходимо позаботиться о достаточном всасывании пыли/стружки. Концентрация пыли в воздухе может привести к образованию взрывоопасной смеси!

Не разрешается использовать:

• Поврежденные и деформированные инструменты.
• Тупые инструменты из-за слишком большой нагрузки двигателя.
• Инструменты, которые не подходят для частоты вращения фрезерного двигателя на холостом ходу.

Указания по применению средств личной защиты:

• Во время работы всегда использовать защиту органов слуха.
• Во время работы всегда использовать противопылевой респиратор.
• При работе носите защитные очки.

Указания по эксплуатации:

• Не прикасайтесь руками к опасному участку инструмента.
• Проверяйте заготовку на наличие инородных тел.
• Контролируйте частоту вращения. При возникновении неконтролируемого увеличения частоты вращения, скачка частоты вращения, необходимо немедленно отключить электроинструмент от источника питания.

Указания по техническому обслуживанию и текущему ремонту:

• Регулярная чистка фрезерного двигателя является важным фактором надежности
• Разрешается использование только оригинальных запасных частей и принадлежностей фирмы MAFELL. В противном случае претензии, относящиеся к гарантии и ответственности изготовителя, не принимаются.

4 Оснащение / настройка

4.1 Подключение к сети

Перед вводом в эксплуатацию следите за тем, чтобы напряжение в сети соответствовало рабочему напряжению, указанному на заводской табличке фрезерного двигателя.

4.2 Выбор инструмента

Используйте только указанные в главе «Специальные принадлежности» цанговые патроны. Выбор инструмента осуществляется в зависимости от материалов, подлежащих обработке, с учетом мощности подающих приводов. Учитывайте максимально допустимый диаметр инструмента и максимально допустимый объем времени, специфичный для материала. Объем временного интервала Q описывает объем, изношенный в виде стружки за определенное время в процессах резки материала, несущих материал.

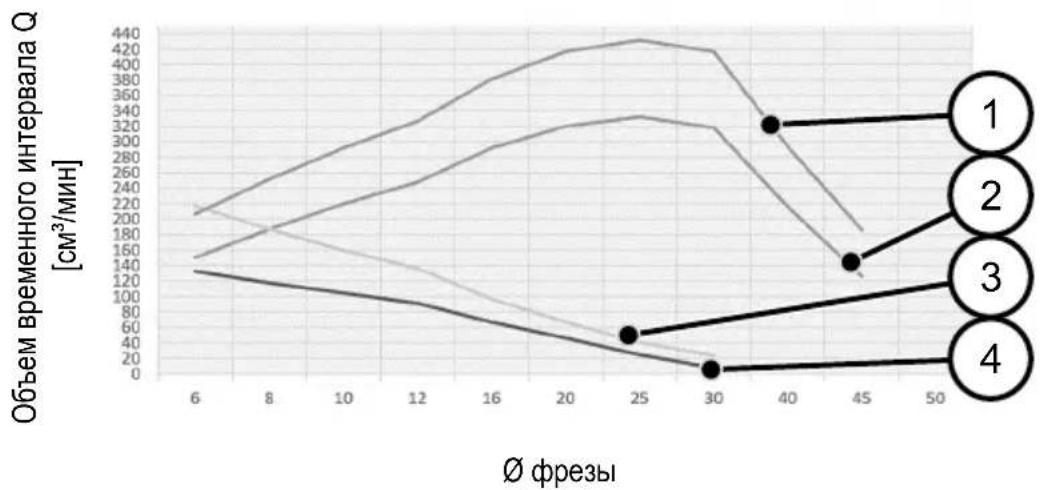

Максимально допустимый объем времени (в зависимости от материала и диаметра фрезы)

Материалы:

(1)

Древесноволокнистая плита средней плотности

(2) PE 1000
(3) Древесина хвойных пород
(4) Лиственная древесина

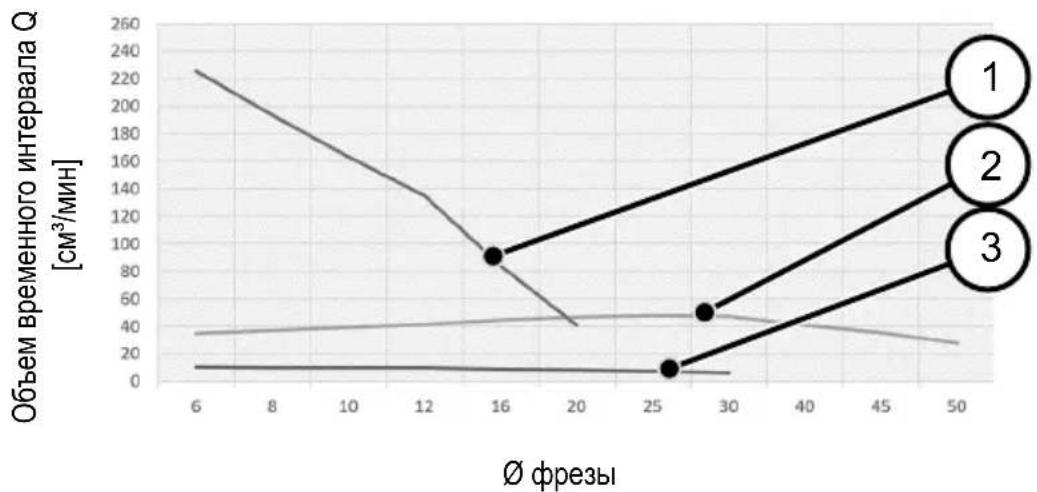

Материалы:

(1) Стружечная плита
(2) PA6 GF30
(3) Алюминий

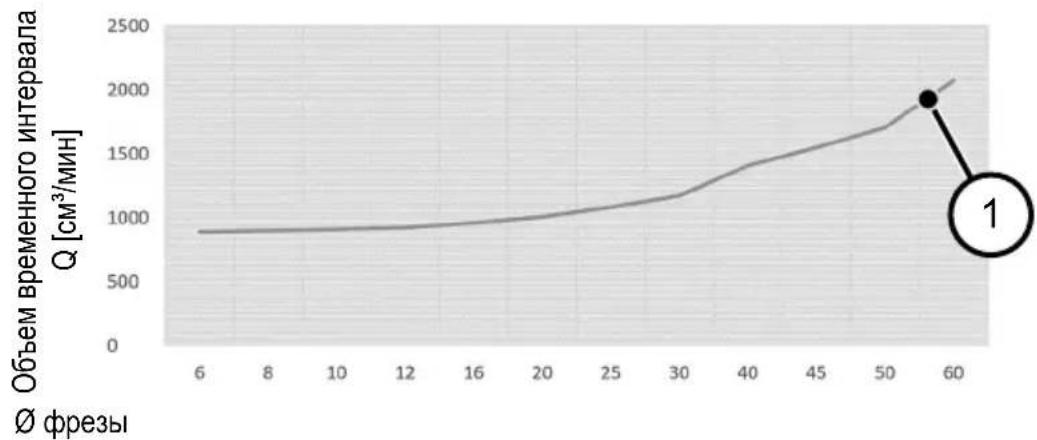

Материалы:

(1) Жесткий пенопласт

Допустимый диаметр фрезы:

Материал	20	30	40	45	50	60
Жесткий пенопласт	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Дерево (мягкое)	√	√
Дерево (жесткое)	√	√
Древесноволокнистая плита средней плотности	√	√	√	√
Стружечная плита	√
Алюминий	√	√
Шлифовальный штифт CBN	√	√	√
Нормальный корунд	√	√	√

В качестве формы хвостовика можно использовать только поле допуска хвостовика цилиндра H7 или хвостовик в соответствии с формой DIN EN ISO 6535 HA, иначе это может привести к большому дисбалансу при высоких оборотах.

4.3 одевайте

Опасно

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного шнура.

Используйте защитные перчатки при смене инструмента. Используемый инструмент может сильно нагреваться во время длительного использования, и/или режущие кромки инструмента острые.

4.3.1 Зажим инструмента с помощью цангового патрона

Шпиндель 1 (рис. 1) фрезерно-шлифовального двигателя оснащен прецизионным цанговым патроном 2 (рис. 1) для зажима инструментов. Блокировка шпинделя осуществляется с помощью кнопки блокировки 4 и облегчает затягивание и ослабление накидной гайки 3 (рис. 1).

Смена инструмента осуществляется в следующем порядке:

• Чтобы снять инструмент, шпиндель 1 (рис. 1) блокируют нажатием кнопки блокировки 4 (рис. 1).
• Накидную гайку 3 ослабляют при помощи одностороннего гаечного ключа SW 22.
• Инструмент вытягивают вперед.
• Новый инструмент вставляют до упора в зажим инструмента.
• Проверьте посадку инструмента.
• При закреплении инструмента блокируется шпиндель 1 (рис. 1).
• Натяжную гайку SW 22 3 затягивают односторонним гаечным ключом.

Альтернативный метод фиксации шпинделя:

- Используйте второй односторонний гаечный ключ SW 22 на поверхности ключа шпинделя.

4.4 Цанговый патрон

Опасно

Накидную гайку 3 (рис. 1) на шпинделе 1 (рис. 1) отвинчивайте осторожно, чтобы защитить резьбу, и никогда не затягивайте ее, если не установлен инструмент. Цанговый патрон 2 (рис. 1) может быть слишком сильно зажат, и, таким образом, поврежден.

4.4.1 Информация об использовании цанговых патронов:

• С цанговым патроном OZ12 (DIN 6388/ISO 10897) используйте фрезы правильной величины
• Всегда сначала вставляйте цанговый патрон в накидную гайку, а затем вставляйте фрезу
• В случае заклинивания ослабьте цанговый патрон слегка ударив его сзади квадратным брусом или резиновым молотком (не металлическим инструментом!)
• Смазывайте цанговые патроны перед первой эксплуатацией и после длительного использования небольшим количеством масла, иначе они могут застрять. Для повторного использования цанги должны быть свободны от частиц и смазки.
• Значительно лучшей точности вращения также можно достичь, используя твердую смазку (например, Molykote P-40) или слегка смазывая цанговые патроны

4.4.2 Включение и выключение фрезерного инструмента

Никогда не затягивайте накидную гайку без установленного инструмента, иначе можно повредить цанговый патрон.

Чтобы зажать фрезерный инструмент, выполните следующие действия.

• Хвостовик фрезы А по возможности дальше вдвинуть в раскрытый цанговый патрон 2 (рис. 1).
• Нажмите кнопку блокировки 4, чтобы зафиксировать шпиндель фрезы 1.
• Поворотом вправо сначала вручную, а затем рожковым ключом SW22 22 затяните накидную гайку 3. Перехват вторым гаечным ключом не требуется.
• После того, как вы ослабите фиксацию шпинделя с помощью кнопки блокировки 4, поверните шпиндель назад на 180° и повторно зафиксируйте шпиндель с помощью кнопки блокировки 4.

При натяжении порядок меняется на противоположный.

Еврокрепление «V» не должно быть меньше размера «h» (рис. 7). Размер «h» составляет 20 мм.

Зажмите фрезерный двигатель как можно сильнее по всему диаметру еврокрепления «V1» (рис. 8). Затянуть стяжной винт «W» с макс. усилием 7 Нм. (Рис. 9)

По возможности избегать выборочного натяжения (например, при использовании установочного винта) в креплении с еврошейкой «V2» (рис. 9).

5 Эксплуатация

5.1 Общее

Данную инструкцию по эксплуатации следует довести до сведения всех лиц, которым поручено управление фрезерным двигателем, причем особое внимание следует обратить на главу «Правила техники безопасности».

Данное руководство касается только фрезерного двигателя, а не его установки. Соблюдайте другие инструкции по эксплуатации.

5.1.1 Включение

Нажмите на автоматический выключатель 5 (рис. 2). Если фрезерный двигатель подключен к сетевому напряжению, маховик X подсвечивается синим цветом (BU), и через 0,2 с фрезерный двигатель плавно ускоряется до ранее установленной частоты вращения. Продолжительность плавного пуска зависит от заданной частоты вращения и составляет ок. 1,2 с при максимальной скорости.

5.1.2 Выключение

Нажмите на автоматический выключатель 5 (рис. 2). Освещение маховика X погаснет, и двигатель остановится.

5.2 Настройка частоты вращения через электронный интерфейс

Через интерфейс У (рис. 2) можно регулировать частоту вращения и автоматически контролировать оставшееся время работы в случае перегрузки.

Для защиты пользователя и подключенных систем интерфейс гальванически изолирован от источника питания приводного механизма (защитное разделение). Все сигнальные и рабочие напряжения относятся к опорному потенциалу «GND».

Как только контакт питания "U _NC " (см. таблицу/рис. на стр. 143интерфейса подается напряжение в соответствии со спецификацией, фрезерный двигатель переключается в «режим портала».

Нижняя таблица состояний 19 представляет все возможные комбинации элемента управления.

Вход						Выход
HS / -	UAC/ B	UNC/ B	PSs	Us / B	Ub / B	Режим работы	n / мин ^-1
Вых.	H/п	H/п	H/п	H/п	H/п	Не работает	0
Вх.	0	H/п	H/п	H/п	H/п	Не работает	0
Вх.	198-253	< 6	1	H/п	H/п	Ручной режим работы	4000
Вх.	198-253	< 6	6	H/п	H/п	Ручной режим работы	25000
Вх.	198-253	8-56	H/п	0	0-1	Режим работы портала	4000
Вх.	198-253	8-56	H/п	10	0-1	Режим работы портала	25000
Вх.	198-253	8-56	H/п	0-10	1,5-5	Режим перегрузки	4000-25000

Таблица 19: Возможные комбинации элемента управления

Условные обозначения:

Единица	Значение
HS = Выключатель	мощности
U_AC = Напряжение	сети
U_NC	= Электропитание (интерфейс)
PS_S = Положение маховика
U_S = Напряжение в цепи управления для настройки частоты вращения (интерфейс)
U_O	= Вывод оставшегося времени работы в режиме перегрузки (интерфейс)
GND	= Опорный потенциал для напряжений интерфейса
n = Частота вращения рабочего шпинделя
H/п	= Не применимо или не актуально

Если интерфейс не применяется, защитите его от загрязнений с помощью крышки Z (рис. 3), входящей в комплект поставки.

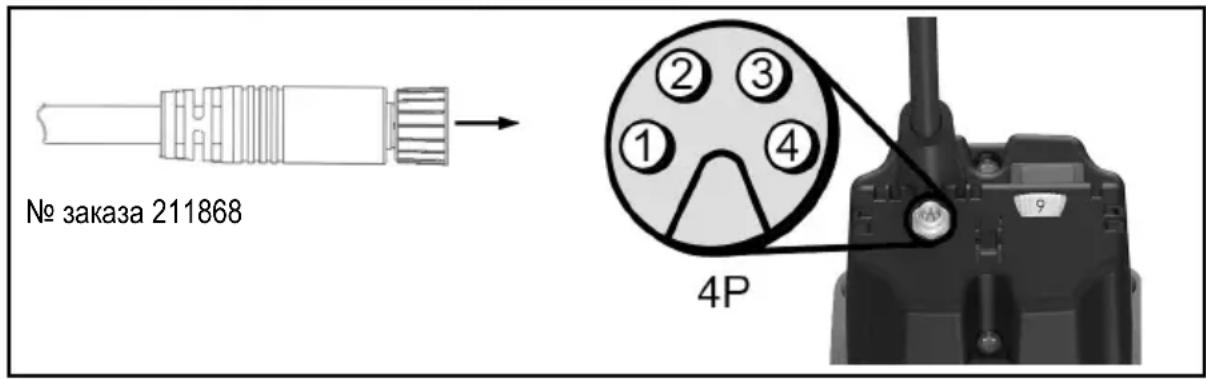

5.2.1 Кабель штекера портала

Все контакты на штекере портала защищены от обратной полярности. При напряжениях выше 30 В необходимо избегать продолжительной работы с обратной полярностью, поскольку это может привести к выходу из строя интерфейса.

No вывода	Параметр	Цвет провода No заказа 211868
1 U	nc коричневый
2	Us	белый
3	Uo	черный
4 GND синий

№ заказа 211868 4P

5.3 Предварительная настройка частоты вращения

С помощью маховика X (рис. 2) можно плавно изменить частоту вращения. Фактические значения частоты вращения отдельных ступеней можно найти в таблице на стр. 5 или на табличке частот вращения на корпусе.

До достижения графической характеристики двигателя встроенная электроника регулирует установленную частоту вращения.

5.3.1 Настройка частоты вращения через электронный интерфейс

В «режиме портала» положение маховика X (рис. 2) для настройки частоты вращения игнорируется. Изменить частоту вращения можно только при помощи напряжения на выводе «U s». Если необходимо установить частоту вращения при помощи маховика X (рис. 2), сперва следует отключить «режим портала», отключив электропитание на выводе «U NC» или отсоединив кабель цепи управления.

Соотношение между частотой вращения и напряжением в цепи управления приведено в формулах (1) и (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{1 9 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 1 9 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Защита от перегрузки

Опасно

При необходимости выполнения работ на рабочем шпинделе после срабатывания защиты от перегрузки, сперва следует вытянуть вилку питания.

Для защиты фрезерного двигателя такие рабочие параметры как ток, частота вращения и температура контролируются динамически, и, при необходимости, фрезерный двигатель выключается. Незадолго до срабатывания защиты от перегрузки цвет подсветки маховика X (рис. 2) изменяется на постоянный красный (RD).

Для перезапуска фрезерного двигателя необходимо выключить и снова включить выключатель мощности 5 (рис. 2). Фрезерный двигатель приводится в действие, а подсветка маховика X (рис. 2) меняется на синий (BU).

5.4.1 Оптический вывод оставшегося времени

Срабатывание защиты от перегрузки во время работы приводит к поломке фрезерного инструмента, повреждению заготовки или даже повреждению системы портала. Это можно предотвратить, обращая внимание на оптические выходные сигналы на маховике X (рис. 2).

Пока фрезерный двигатель не перегружен с точки зрения мощности, маховик постоянно светится синим цветом (BU).

Если фрезерный двигатель перегружен, рассчитанное оставшееся время работы отображается мигающим красным цветом (RD). На странице 6 (рис. 6) вы можете увидеть порядок импульсов в соответствии со временем в режиме перегрузки. Взаимосвязь между мигающими сигналами и соответствующим оставшимся временем работы можно найти в таблице ниже 20 на странице 145.

Если оставшегося времени работы недостаточно, уменьшите нагрузку или подачу, чтобы иметь возможность переключиться обратно на непрерывную работу.

5.4.2 Вывод оставшегося времени работы через электронный интерфейс

Если фрезерный инструмент находится в «режиме портала», оставшееся время работы может запрашиваться через интерфейс в дополнение к оптическому выводу.

В таблице внизу показана взаимосвязь между оставшимся временем работы и соответствующими выходными данными.

Режим работы	Оставшееся время / с	Вывод оставшегося времени U_0 / В	Маховик - подсветка
Продолжительный режим работы	неограниченно	0	Синий (BU),постоянный
Режим перегрузки(двигательработает)	< 160	1,5	1 x красный,пульсирующий (RD)
	< 80	2,5
	< 40 3		2 x красный,пульсирующий (RD)
	< 20 4
	< 10	4,5	3 x красный,пульсирующий (RD)
	< 5 5 Красный (RD),		постоянный
Отключение	0	5

Таблица 20: Взаимоотношение между оставшимся временем и соответствующими выходными данными

6 Техническое обслуживание и текущий ремонт

Опасно

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного шнура.

Конструкция машин MAFELL требует минимального технического обслуживания.

Замените угольные щетки после 125 - 150 часов работы. Запасные части смотрите в разд. 9

Используемые шарикоподшипники смазаны на весь срок эксплуатации. После длительной эксплуатации мы рекомендуем передать машину на технический осмотр авторизованной фирмой MAFELL мастерской по обслуживанию клиентов.

Давайте ремонтировать прибор только квалифицированным специалистам и только с использованием оригинальных запчастей. При этом гарантируется, что сохраняется безопасность прибора.

6.1 Хранение

Если фрезерный двигатель не будет использоваться в течение длительного времени, то его необходимо тщательно очистить. Неокрашенные металлические части обработайте средством для защиты от ржавчины. Закройте штекер портала крышкой Z, входящей в комплект поставки (рис. 3).

7 Устранение неполадок

Опасно

Определение причин существующих неполадок и их устранение всегда требуют повышенного внимания и осторожности. Предварительно выньте из розетки вилку кабеля питания!

Ниже перечислены наиболее частые неполадки и их причины. При возникновении других неполадок обращайтесь к своему поставщику или непосредственно в сервисную службу компании MAFELL.

Неполадка	Причина	Устранение
Фрезерный двигатель невключается Маховик не светится	В сети отсутствует напряжение	Проверьте подачу напряжения
	Сетевой предохранитель неисправен	Замените сетевой предохранитель
Фрезерный двигатель невключается. Маховик светится синим (BU)	Угольные щетки износились	Доставьте фрезерный двигатель в сервисную службу компании MAFELL
Фрезерный двигатель останавливается во время работы. Маховик не светится	Отключение сетевого питания	Проверьте предохранитель сети на входе
Фрезерный двигатель останавливается во время работы. Маховик светится красным (RD)	Была включена защита от перегрузки	Выключите выключатель мощности. Освободите рабочий шпиндель перед эксплуатацией Включите выключатель мощности и продолжайте работу на пониженной нагрузке / подаче
Частота вращения нерегулируется при помощи маховика	Фрезерный двигатель находится в режиме портала	Отключите подачу питания на интерфейсОтключите внешнееподключение интерфейса
Частота вращения нерегулируется при помощи интерфейса	Электропитание интерфейса отсутствует / является недостаточным	Подключите электропитание к интерфейсу в соответствии со спецификацией
	Недостаточный контакт со штекером портала	Проверьте контакт
	Кабель управления неисправен	Замените кабель управления
	Кабель интерфейса неверно подключен к системе портала	Подключите кабель управления в соответствии с главой «Кабель штекера портала»

8 Специальные принадлежности

• Цанговый патрон № заказа 093827
• Цанговый патрон OZ12 ø 4 мм № заказа 093828
• Цанговый патрон OZ12 ø 6 мм № заказа 093829
• Цанговый патрон OZ12 ø 8 мм № заказа 093830
• Цанговый патрон OZ12 ø 10 мм № заказа 093831
• Цанговый патрон OZ12 ø 12 мм № заказа 093832
• Цанговый патрон OZ12 ∅ 1/8" № заказа 093833
• Цанговый патрон OZ12 ∅ 1/4" № заказа 093834
• Цанговый патрон OZ12 ∅ 1/2" № заказа 093835
• Накидная гайка OZ12 № заказа 093836
• Кабель управления NC, 5 м, черный № заказа 211868

9 Покомпонентное изображение и список запасных частей

Соответствующую информацию по запчастям см. на нашей домашней странице: www.mafell.com

Spis treści
