KÄYTTÖOHJE FM 1650 NC-LO Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN · EY - asennusselvitys

Vakuutamme täten, että jyrsinmoottori FM 1650 NG-LO on limoltettujen EU-direktivien vaatimusten mukainen. Ennen jyrsinmoottorin käyttönnottoa käyttäljan on varmislettava, että yhdistelmä epäätydellisestä koneesta (FM) ja asiakaskohtaisesta koneesta on nykyisin voimassaolevien direktivien vaatimusten mukainen. Valtuutettu epäätydellisen koneen teknisten asiapaperien kokoamiseen: Mafell AG

1 Merkkien selitykset 93
2 Tuotetiedot 93
2.1 Tiedot valmistajasta....93
2.2 Konetunnus 93
2.3 Tekniset tiedot 94
2.4 Päästöt 94
2.5 Toimituslaajuus 95
2.6 Käyttötarkoituksenmukainen käyttö....95
2.7 Jäännösriskit 95
3 Turvallisuusohjeet 95
4 Varustus / säädöt 96
4.1 Verkkoliitäntä....96
4.2 Työkaluvalikoima....96
4.3 Työkalun vaihto 98
4.4 Kiristyspihdit 99
5 Käyttö 99
5.1 Yleistä....99
5.2 Kierrosluvun ohjaus elektronisen rajapinnan kautta....100
5.3 Kierroslukuasetus....101
5.4 Ylikuormitussuoja 102
6 Huolto ja kunnossapito 103
6.1 Säilytys 103
7 Häiriöiden poisto....104
8 Erikoistavikkeet 105
9 Räjähdyssuojausmerkintä ja varaosaluettelo 105

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

Malli

2.1 Tiedot valmistajasta

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218, e-mail [e-mail]

2.2 Konetunnus

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

Suojaluokka II

Dokumentaation CE-tunnus osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien perusmääräysten noudattamisen.

Vain EU-maat

Älä heitä jyrsinmoottoreita kotitalousjätteeseen!

Sähkö- ja elektroniikkalaiteromusta annetun EU:n direktiivin 2002/96/EY ja sen kansallisen lainsäädännön mukaisesti käytetyt jyrsinmoottorit on kerättävä erikseen ja kierrätettävä ympäristöystävällisellä tavalla.

Lue käyttöohje loukkaantumisriskin vähentämiseksi.

2.3 Tekniset tiedot

	FM 1650 NC-LO
Käyttöjännite / V	230
Verkkotaajuus / Hz	50
Ottoteho / W	1650
Nimellisvirta / A	7,2
Syöttöjännite / V*	8 - 56
Ohjausjännite kierroslukuohjeelle / V*	0 - 10
Jäännöskäyntiajan näyttö / V*	0 - 5
Virrankulutus / mA*	3 - 5
Tyhjäkäyntikierrosluku / min-1	4000– 23000
Työkaluistukka kiristyspihdillä ø / mm	8
Työkalun varsi / mm	3 - 12,7
Jyrsin ø, maks. / mm	60
Hiontakappale ø, maks. / mm	60
Paino ilman verkkokaapelia / kg	3,22
Liitäntäjohdon pituus / m 4
Mitat (L x P x K) / mm	98,4 x 85,6 x 346

* Rajapinnan tiedot

2.4 Päästöt

Annetut meluemissiot on mitattu normin DIN EN 62841-1 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara

Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään.

Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.4.1 Melupäästötiedot

DIN EN ISO 3744 mukaan määritellyt meluarvot ovat:

Äänenpainetaso L

$$ _ {\mathrm{PA}} = 8 4, 9 \mathrm{dB(A)} $$

Epävarmuus

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Melumittaus suoritettiin ilman työkalua tyhjäkäynnillä.

2.5 Toimituslaajuus

1x Jyrsinmoottori FM 1650 NC-LO (9M1801)

1x Käyttöohje (170876)

1x Kertakäyttöinen jakoavain SW 22 (093012)

2.6 Käyttötarkoituksenmukainen käyttö

• Jyrsinmoottori on suunniteltu kiinteästi asennettavaksi johtavien valmistajien portaalijärjestelmiin, joissa on ø 43 mm:n kiinnityskaula.
• Jyrsinmoottori voidaan laipoittaa suoraan portaalijärjestelmään kuudella ruuvilla (kierre M6) portaalijärjestelmän spesifikaatioiden mukaisesti (kuva 4).
• Jyrsinmoottori ei ole suunniteltu jatkuvaan teollisuuskäyttöön.
• Jyrsinmoottori tulee nähdä epätäydellisenä koneena. Jyrsintämoottoria ei saa ottaa käyttöön ennen kuin on varmistettu, että portaalijärjestelmä, johon jyrsintämoottori asennetaan, on voimassa olevan konedirektiivin säännösten mukainen. Huomioi myös jyrsinmoottorin ja mahdollisesti täydentävien laitteiden vastaavat takuuehdot.

2.7 Jäännösriskit

Vaara

Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jaännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen.

• Pyörivän työkalun murtuminen.
• Työkalun murtuminen ja koko työkalun tai sen osan sinkoutuminen ulos.
• Koskettaminen jännitteisiin osiin kotelon ollessa avattuna ja pistokkeen ollessa pistorasiassa.
• Kuulon huononeminen pitkiä aikoja ilman kuulosuojaimia sahattaessa.
• Terveydelle vaarallisten tai räjähdysvaarallisten pölyjen (kaiken tyyppisten) emissio pitkään kestävässä käytössä ilman pölyjen poisimurointia. Huomioi tällöin työstettävän materiaalin turvallisuustietolehtinen.
• Leikkausvammat työkalun vaihdon aikana.
• Palovammojen vaara kosketettaessa koteloa, jos suurin sallittu materiaalin poistonopeus ylittyy pysyvästi (katso sivu 97).

3 Turvallisuusohjeet

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä!

Yleiset ohjeet:

• Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Älä koskaan työskentele ilman kyseiseen työvaiheeseen määriteltyjä sen portaalijärjestelmän suojavarusteita, jossa jyrsinmoottoria käytetään. Älä muuta portaalijärjestelmässä ja jyrsinmoottorissa, mikä voi vaikuttaa turvallisuuteen.

• Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain MAFELL tai valtuutettu MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi.

• Estä terävät taitokset kaapelissa. Varsinkaan jyrsinmoottorin kuljetuksen ja varastoinnin aikana kaapelia ei saa kiertää jyrsinmoottorin ympärille.

• Käyttö on kiellettyä vettä tai sähköä johtavia nesteitä käytettäessä.
• Jyrsinmoottoria ei saa käyttää käsiohjattavana jyrsinmoottorina.
• Pidä jyrsinmoottori etäällä sateesta tai kosteudesta. Veden tunkeutuminen jyrsinmoottoriin kohottaa riskiä sähköiskun saamiseen.
• Koteloiduissa portaaleissa on huolehdittava pölyn / lastujen riittävästä poistosta. Pölypitoisuus ilmassa voi aiheuttaa räjähtävän seoksen!

Ei saa käyttää:

• Vaurioituneita työkaluja ja sellaisia, jotka ovat muuttaneet muotoaan.
• Tylsiä työkaluja moottorin suuresta kuormituksesta johtuen.
• Työkaluja, jotka eivät sovellu jyrsinmoottorin kierroslukuun tyhjäkäynnillä.

Henkilökohtaisten turvavarusteiden käyttö:

• Käytä aina käytön aikana kuulosuojaimia.
• Käytä aina käytön aikana pölynsuojamaskia.
• Käytä aina kaikissa töissä suojalaseja.

Käyttöä koskevat ohjeet:

• Älä koskaan vie käsiäsi työkalun vaara-alueelle.
• Tarkista, ettei työkappaleessa ole vieraita esineitä.
• Valvo kierroslukua. Jos tapahtuu hallitsematon kierrosluvun nousu tai kierroslukuhyppy, se vaatii välitöntä virransyötön katkaisemista.

Huoltoa ja kunnossapitoa koskevat ohjeet:

• Jyrsinmoottorin säännöllinen puhdistus on tärkeä turvallisuustekijä
• Ainoastaan alkuperäisten MAFELL-varaosien ja -lisävarusteiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa.

4 Varustus / säädöt

4.1 Verkkoliitäntä

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa jyrsinmoottorin tyyppikilvessä ilmoitettua käyttöjännitettä.

4.2 Työkaluvalikoima

Käytä vain luvussa "Erikoistarvikkeet" lueteltuja ruuveja. Työkalun valinta tehtään työstettävistä materiaaleista riippuen, syöttökäyttöjen teho huomioiden. Ota huomioon suurimmat sallitut työkalun halkaisijat ja suurin sallittu materiaalikohtainen metallien poistonopeus. Metallinpoistoaste Q kuvaa lastuina poistettua tilavuutta tietyssä ajassa materiaalia poistavissa leikkausprosesseissa.

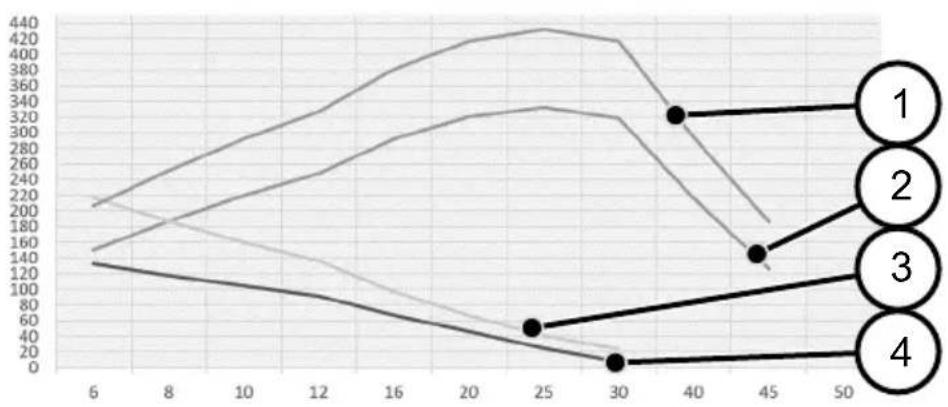

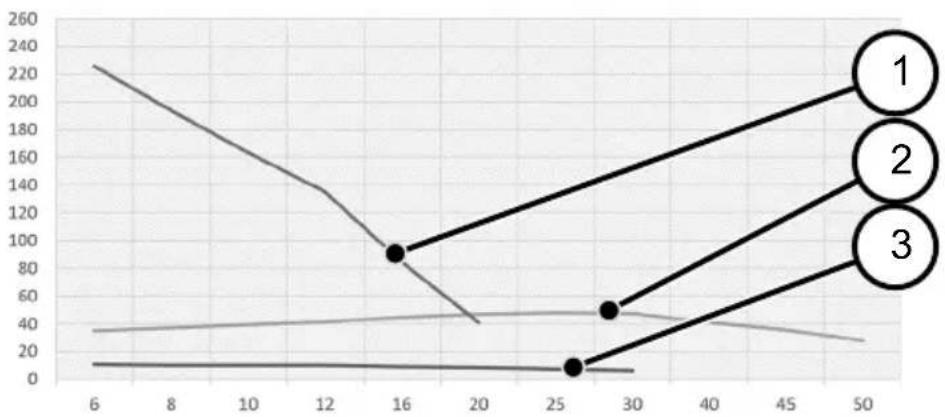

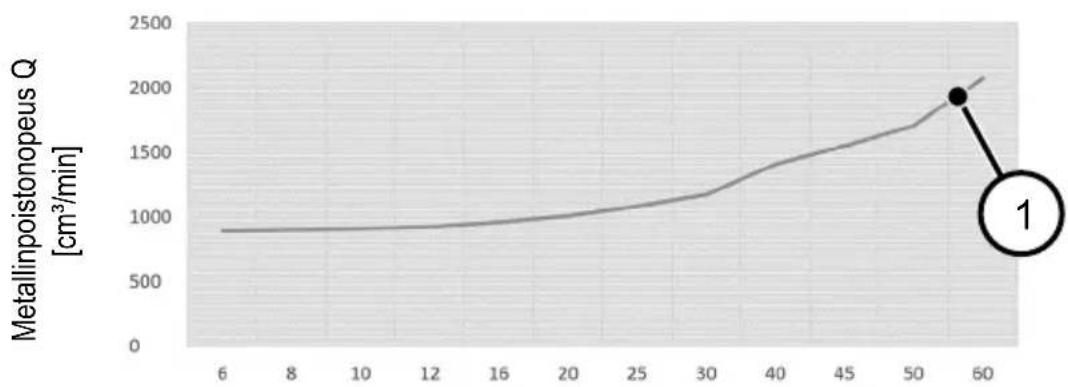

Suurin sallittu metallien poistonopeus (materiaalista ja jyrsimen halkaisijasta riippuen)

Metallinpoistonopeus Q [cm³/min]

∅ Jyrsin

Metallinpoistonopeus Q [cm³/min]

∅ Jyrsin

∅ Jyrsin

Käytetyt materiaalit:

(1) MDF
(2) PE 1000
(3) Pehmeä puu
(4) Kovapuu

Käytetyt materiaalit:

(1) Lastulevy
(2) PA6 GF30
(3) Alu

Käytetyt materiaalit:

(1) Kova vaahto

Sallitut jyrsimen halkaisijat:

Materiaali	20	30	40	45	50	60
Kovissa solumuoveissa	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Puu (pehmeä)	√	√
Puu (kova)	√	√
MDF	√	√	√	√
Lastulevy	√
Alumiini	√	√
CBN asennettu kärki	√	√	√
Normaali korundi	√	√	√

Varren muotona saa käyttää ainoastaan lieriömäistä varsi, jonka toleranssi on H7, tai DIN EN ISO 6535 -standardin mukaista varsi muotoa HA, koska muutoin se voi johtaa suureen epätasapainoon suurilla nopeuksilla.

4.3 Työkalun vaihto

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

Käytä työkalunvaihdossa suojakäsineitä. Käyttötyökalu voi lämmetä voimakkaasti pitemmissä työtoimenpiteissä ja /tai käyttötyökalun leikkuureunat ovat teräviä.

4.3.1 Työkalun kiristys kiristyspihdillä

Jyrsin-ja hiontamoottorin kara 1 (kuva 1) on varustettu tarkkuus-kiristyspihdillä 2 (kuva 1) työkalujen kiinnittämistä varten. Karalukitus asetetaan päälle lukituspainikkeella 4, mikä helpottaa liitosmutterin 3 (kuva 1) kiristämistä ja avaamista.

Suorita työkalun vaihto seuraavasti:

• Työkalun kiristyksen avaamiseksi kara 1 (kuva 1) lukitaan paikalleen painamalla lukituspainiketta 4 (kuva 1).
• Löysää liitosmutteri 3 avokoloavaimella SW 22.
• Vedä työkalu eteenpäin ulos.
• Työnnä uusi työkalu työkaluistukan vasteeseen saakka.
• Tarkasta työkalun istuvuus.
• Kara 1 (kuva 1) lukitaan työkalua kiristettäessä.
• Kiristä liitosmutteri 3 jakoavaimella SW 22.

Vaihtoehtoinen menetelmä karan lukitukselle:

- Käytä toista jakoavainta SW 22 karan jakoavaimen lattiaan.

4.4 Kiristyspihdit

Vaara

Kierrä liitosmutteri 3 (kuva 1) kierteiden suojaamiseksi kevyesti karaan 1(kuva 1), älä koskaan kiristä silloin, kun työkalu ei ole asetettuna paikalleen. Kiristyspihti 2 (kuva 1) voi tulla painetuksi liian voimakkaasti yhteen ja vaurioitua tällöin.

4.4.1 Tiedot kiristyspihtien käyttämisestä:

• Käytä OZ12-holkeille (DIN 6388 / ISO 10897) aina oikeaa jyrsinkokoa
• Klikkaa kiristyspihti aina ensin liitosmutteriin, pistä vasta sitten jyrsin sisään
• Jos juuttuneena kiinni, irroita kiristyspihti puukappaleen tai kumivasaran kevyellä iskulla takaapäin (ei millään metallityökalulla!)
• Öljyä kiristyspihtejä hieman alussa ja pidemmän käytön jälkeen, muutoin ne voivat jumiutua. Uudelleenkäyttöä varten kiristyspihdien on oltava vapaita hiukkasista ja rasvasta.
• Selvästi parempi pyörintätarkkuus voidaan saavuttaa myös käyttämällä kiinteää voiteluainetta (esim. Molykote P-40) tai rasvaamalla kiristyspihdit kevyesti

4.4.2 Jyrsintätyökalun kiinnittäminen ja irrottaminen

Älä koskaa kiristä kiristysmutteria ilman paikalleen asetettua jyrsinterää, koska kiristyspihti voi muuten vahingoittua.

Jyrsintätyökalun kiinnittäminen tapahtuu seuraavasti:

• Työnnä puhdas jyrsimen varsi mahdollisimman pitkälle avattuun kiristyspihtiin 2 (kuva 1).
• Lukitse jyrsinkara 1 painamalla lukituspainiketta 4.
• Kiristä liitosmutteri 3 kiertämällä sitä myötäpäivään ensin käsin ja sitten jakoavaimella SW22. Kiintoavaimen otetta mutterista ei ole tarpeen vaihtaa.
• Käännä jyrsinkaraa 180 taaksepäin sen jälkeen, kun olet vapauttanut karan lukituksen lukituspainikkeella 4, ja kiinnitä kara uudelleen lukituspainikkeella 4.

Kun rentoudut, järjestys on päinvastainen.

Eurokaula-aukon "V" ei saa laskea mitan "h" alapuolelle (kuva 7). Mitta "h" on 20 mm.

Kiristä jyrsinmoottori mieluummin koko kiinnitinläpimitaltaan eurokaulakiinnittimeen „V1“ (kuva 8). Kierrä kiristysruuvi „W“ maks. 7 Nm tiukkuuteen.

Jos mahdollista, vältä pistemäistä kiinnitystä (esim. kuusioruuvilla) eurokaulan pidikkeessä "V2" (kuva 9).

5 Käyttö

5.1 Yleistä

Tämä käyttöohje on annettava tiedoksi kaikille jyrsinmoottoria käyttäville henkilöille, jolloin erityistä huomiota on kiinnitettävä lukuun "Turvallisuusohjeet".

Tämä käyttöohje sisältää vain jyrsinmoottorin, ei sen asennustilannetta. Huomioi mahdolliset muut käyttöohjeet.

5.1.1 Päällekytkeminen

Käynnistä katkaisija 5 (kuva 2). Jos jyrsintämoottori on kytketty verkkojännitteeseen, säätöpyörä X syttyy sinisenä (BU) ja jyrsintämoottori kiihtyy 0,2 s kuluttua pehmeällä käynnistyksellä aiemmin asetettuun nopeuteen. Pehmokäynnistyksen kestoaika riippuu asetetusta kierrosluvusta ja se on suurimmalla kierrosluvulla n. 1,2 s.

5.1.2 Kytkeminen pois päältä

Käynnistä katkaisija 5 (kuva 2). Säätöpyörän merkkivalo X sammuu, ja moottori pysähtyy.

5.2 Kierrosluvun ohjaus elektronisen rajapinnan kautta

Rajapinnan Y (kuva 2) kautta voidaan ohjata kierroslukua ja valvoa jäämäkäyntiaikaa automaattisesti ylikuormitustilanteessa.

Käyttäjän ja liitetyn järjestelmän suojaamiseksi rajapinta on eristetty galvaanisesti käyttövaiheen jännitteensyötöstä (turvasuojaeristys). Kaikkia signaali-ja käyttöjännitteitä koskevat vertailupotentiaalia „GND“. Heti kun syöttötappi "U _NC " (ks. taulukko/kuva sivulta 101) liitännän virta kytketään eritelmän mukaisesti, jyrsinmoottori siirtyy "portaalikäyttöön".

Alempi tilataulukko 13 esittää kaikki mahdolliset ohjauksen tilanteet.

Tulo						Lähtö
HS / -	U_AC / V	U_NC / V	PSs	Us / V	U_0 / V	Käyttötapa	n / min ^-1
POIS						Ei käytössä	0
PÄÄLTÄ
PÄÄLLÄ	0					Ei käytössä	0
PÄÄLLÄ	198-253	< 6	1			Manuaalinen käyttö	4000
PÄÄLLÄ	198-253	< 6	6			Manuaalinen käyttö	25000
PÄÄLLÄ	198-253	8 - 56		0	0 - 1	Portaalikäyttö	4000
PÄÄLLÄ	198-253	8 - 56		10	0 - 1	Portaalikäyttö	25000
PÄÄLLÄ	198-253	8 - 56		0 - 10	1,5 - 5	Ylikuorma-käyttö	4000 - 25000

Taulukko 13: Ohjauksen mahdollinen tilanne

Selitys:

Yksikkö	Merkitys
HS = Tehokytkin
U_AC = Verkkojännite
U_NC	= Jännitteensyöttö (rajapinta)
PS_S = Positio asetus pyörä
U_S = Ohjausjännite kierrosluku (rajapinta)
U_O	= Jäämäkäyntiajan näyttö ylikuormituskäytössä (rajapinta)
GND = Vertailujännite rajapinnan jännitteille
n = Työkaran kierrosluku
N/A	= Ei käytettävissä tai ei merkitystä

Jos rajapintaa ei käytetä, suojaa se mukana toimitetulla peitekannella Z (kuva 3) likaantumiselta.

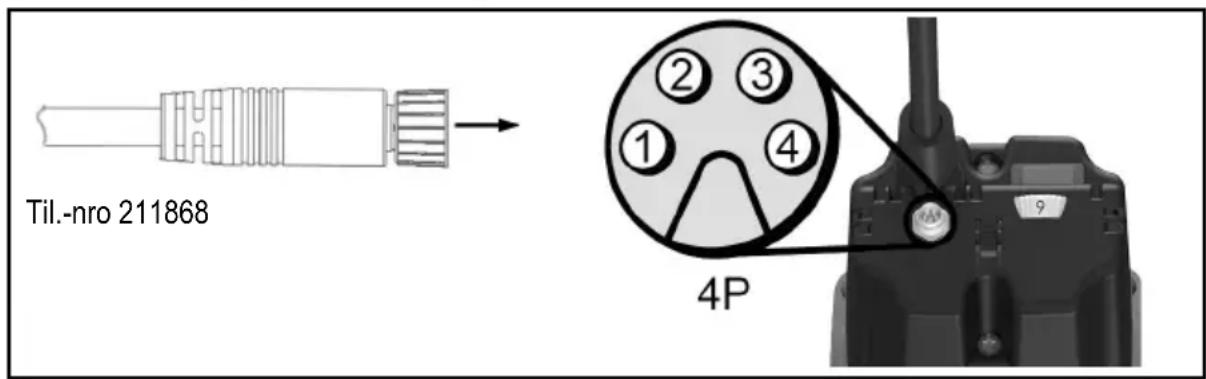

5.2.1 Portaalipistokkeen toiminnot

Portaalipistokkeen kaikki nastat on suojattu napaisuuden muuttumiselta. Jännitteillä yli 30 V on vältettävä vääränapaista jatkuvaa käyttöä, koska se voi johtaa rajapinnan vaurioitumiseen.

Nasta-numero.	Parametri	Säikeiden väriTil.-nro211868
1	U_NC	Ruskea
2	Us	Valkoinen
3 U	o Musta
4	GND	Sininen

Til.-nro 211868 4P

5.3 Kierroslukuasetus

Asetuspyörällä X (kuva 2) voit muuttaa portaattomasti kierroslukua. Yksittäisten portaiden todelliset kierroslukuarvot saat sivun 5 taulukosta tai kotelon kierroslukutarrasta.

Moottorin tunnuslinjan saavuttamiseen asti sisäänrakennettu elektroniikka ohjaa toimintaa asetetun kierrosluvun mukaisesti.

5.3.1 Kierrosluvun asetus elektronisen rajapinnan kautta

"Portaalikäytössä" ei huomioida asetuspyörän X (kuva 2) asennolla asetettua ohjekierroslukua. Kierroslukua voi ainoastaan muuttaa pinnin „U s“ jännitteellä. Jos haluat asettaa kierrosluvun asetuspyörällä X (kuva 2), niin ensin pitää "Portaalikäyttö" deaktivoida katkaisemalla jännitteensyöttö pinniin „U NC“ tai vetämällä ohjauskaapeli irti.

Kierrösluvun ja ohjausjännitteen välinen yhteys on esitetty kaavoissa (1) ja (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{1 9 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 1 9 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Ylikuormitussuoja

Vaara

Jos sinun pitää ylikuormasuojan käynnistämisen jälkeen tehdä toimia työkaraan, ensin on ehdottomasti vedettävä verkkopistoke irti.

Jyrsinmoottorin suojaksi valvotaan käyttöparametrejä virta, kierrosluku ja lämpötila dynaamisesti ja tarvittaessa jyrsinmoottori kytketään pois päältä. Hetki ennen ylikuormasuojan laukeamista asetuspyörän X (kuva 2) valaistus vaihtuu jatkuvaan punaiseen (RD).

Kun jyrsinmoottori otetaan jälleen käyttöön, pitää tehokytkin 5 (kuva 2) kytkeä pois päältä ja jälleen päälle. Jyrsinmoottori alkaa toimia ja asetuspyörän X (kuva 2) valaistus vaihtuu siniseksi (BU).

5.4.1 Jäämäkäyntiajan optinen näyttö

Ylikuormasuojan laukeaminen käytön aikana johtaa jyrsintyökalun murtumiseen, työkappaleen vaurioitumiseen ja jopa portaalijärjestelmän vaurioitumiseen. Voit estää tämän pitämällä silmällä asetuspyörän X (kuva 2) optisia ilmoitussignaaleja.

Niin pitkään kuin jyrsinmoottorin tehoa ei ylikuormiteta, asetuspyörä loistaa jatkuvasti sinisen värisenä (BU).

Kun jyrsinmoottori on ylikuormitettuna, laskettu jäännöskäyntiaika ilmaistaan punaisen värin (RD) vilkkumisena. Sivulla 6 (kuva 6) näet pulssien ajallisen järjestyksen ylikuormituskäytössä. Vilkkumistoimintojen ja niille kuuluvien jäämäkäyntiaikojen välisen ehteyden näet alemmasta taulukosta 14 sivulla 103.

Jos jäämäkäyntiaika ei ole käyttötarkoitukseesi riittävä, vähennä kuormitusta tai syöttönopeutta voidaksesi vaihtaa jälleen jatkuvakäyttöön.

5.4.2 Jäämäkäyntiajan näyttö elektronisen rajapinnan kautta

Jos jyrsinmoottori on „Portaalikäytössä“, jäämäkäyntiaikaa voi optisen näytön lisäksi kysyä rajapinnan kautta. Alempi taulukko näyttää jäämäkäyntiajan ja siihen kuuluvan lähtösuureen välisen yhteyden.

Käyttötapa Jäännöskäyntiaika /s	Jäännöskäyntiajan näyttö U_0/V	Asetuspyörä - valaistus
Jatkuvakäyttö	rajattomasti	0 Sininen (BU), jatkuva
Ylikuormakäyttö(Moottori käy)	< 160	1,5 1 x punainen pulssi (RD)
	< 80	2,5
	< 40 3 2 x punainen pulssi (RD)
	< 20 4
	< 10	4.5 3 x punainen pulssi (RD)
	< 5 5 Punainen (RD), jatkuva
Poiskytkentä 0 5

Taulukko 14: Jäämäkäyntiajan ja siihen kuuluvan lähtösuureen välinen yhteys

6 Huolto ja kunnossapito

Vaara

Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa.

Vaihda hiiliharjakset viimeistään 125 – 150 käyttötunnin jälkeen uusiin. Katso varaosat luvusta 9.

Paikalleen asetetut kuulalaakerit on voideltu koko eliniäksi. Suosittelemme, että pidemmän käyttöajan jälkeen valtuutettu MAFELL-asiakaspalveluverstas tarkastaa koneen.

Anna vain pätevän ammattihenkilöstön ja vain alkuperäisiä varaosia käyttäen korjata laitteesi. Täten varmistetaan, että laitteen turvallisuus säilyy ennallaan.

6.1 Säilytys

Jos jyrsinmoottoria ei käytetä pitempään aikaan, se on puhdistettava huolellisesti. Paljaat metalliosat on sumutettava ruosteenestoaineella. Sulje portaalipistoke mukana toimitetulla peitekansi Z:lla (kuva 3)

7 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta!

Seuraavassa esitetään muutama useimmiten esiintyviä häiriöitä ja niiden syyt Joidenkin muiden häiriöiden ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun.

Häiriö	Syy	Poisto
Jyrsinmoottoria ei voi kytkeä päälle Asetuspyörässä ei valoa	Ei verkkojännitettä	Tarkasta jännitteensyöttö
	Verkkosulake on palanut	Vaihda verkkosulake
Jyrsinmoottoria ei voi kytkeä päälle. Asetuspyörässä on sininen (BU) valo	Hiiliharjakset ovat kuluneet	Vie jyrsinmoottori MAFELL-asiakaspalveluun
Jyrsinmoottori pysähtyy käytön aikana. Asetuspyörässä ei valoa	Verkkovirtakatkos	Tarkasta verkonpuoliset esivarokkeet
Jyrsinmoottori pysähtyy käytön aikana. Asetuspyörässä on punainen (RD) valo	Ylikuormasuojus on lauennut	Kytke tehokytkin pois päältä Ennen käytöönottoa vapauta työkara Kytke tehokytkin päälle ja jatka käyttöä pienemmällä kuormalla/syötöllä
Kierroslukua ei voi asettaa asetuspyörällä	Jyrsinmoottori on portaalikäytössä	Katkaise jännitteensyöttö rajapintaan Poista ulkoinen liitäntä rajapinnasta
Kierroslukua ei voi ohjata rajapinnan kautta	Rajapinnan jännitteensyöttö puuttuu / on riittämätön	Kytke rajapinnan jännitteensyöttö spesifikaation mukaisesti
	Portaalipistokkeen kontaktointi on riittämätön	Tarkasta kontaktointi
	Ohjauskaapeli on rikki Vaihda ohjauskaapeli
	Rajapinnan toiminnot on yhdistetty väärin portaalijärjestelmään	Yhdistä ohjauskaapeli luvun „Portaalipistokkeen toiminnot“ mukaisesti

8 Erikoistavikkeet

• Kiristyspihti OZ12 ø 3 mm Til.-nro 093827
• Kiristyspihti OZ12 ø 4 mm Til.-nro 093828
• Kiristyspihti OZ12 ø 6 mm Til.-nro 093829
• Kiristyspihti OZ12 ø 8 mm Til.-nro 093830
• Kiristyspihti OZ12 ø 10 mm Til.-nro 093831
• Kiristyspihti OZ12 ø 12 mm Til.-nro 093832
• Kiristyspihti OZ12 ø 1/8" Til.-nro 093833
• Kiristyspihti OZ12 ø 1/4" Til.-nro 093834
• Kiristyspihti OZ12 ø 1/2" Til.-nro 093835
• Liitosmutteri OZ12 Til.-nro 093836
• Ohjauskaapeli NC, 5 m musta Til.-nro 211868

9 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
