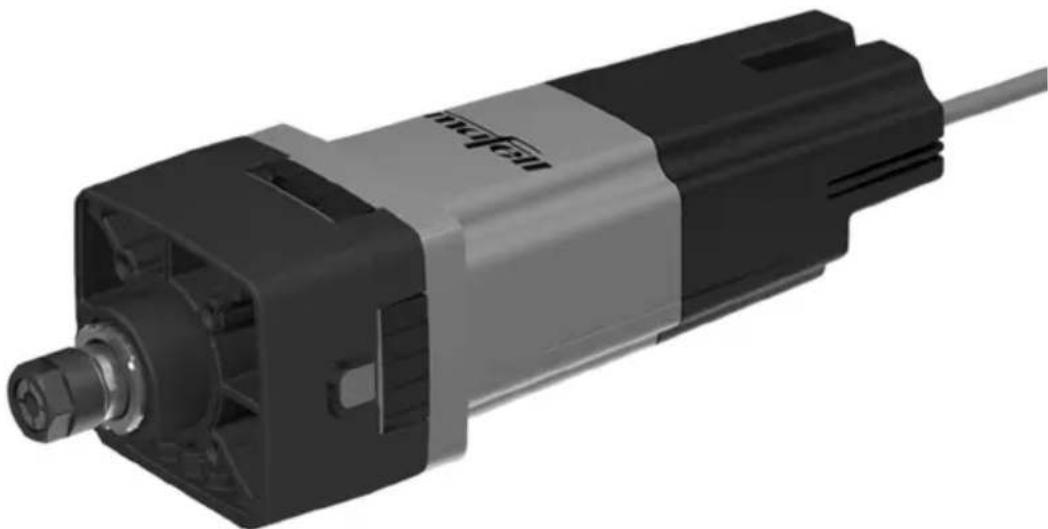

NÁVOD K OBSLUZE FM 1650 NC-LO Mafell

Fräsmotor	Originalbetriebsanleitung	8
Milling motor	Translation of the original operating instructions	22
Moteur de fraisage	Traduction de la notice d'emploi originale	36
Motore di fresatura	Traduzione delle istruzioni d'uso originali	50
Freesmotor	Vertaling van de originele gebruiksaanwijzing	64
Motor de fresado	Traducción del manual de instrucciones original	78
Jyrsinmoottori	Käännös alkuperäiskäyttöohjeesta	92
Fräsmotor	Översättning av originalbruksanvisningen	106
Fræsemotor	Oversættelse af den originale betjeningsvejledning	120
Фрезерный двигатель	Перевод оригинальной инструкции по эксплуатации	134
Silnik frezarski	Tłumaczenie oryginalnej instrukcji obsługi	148
Motor na frézování	Překlad původního provozního návodu	162
Motor rezkalnika	Prevod izvirnih navodil za uporabo	176
Motor frézy	Originálny návod na používanie	190

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

CZ - Prohlášení o vestavbě ES

Timlo potvrzujeme, že motor na frézování FM 1650 NC-LO spíňuje požadavky uvedených směmic EU. Před uváděním motoru na frézování do provozu musi provozovatel zajistit, aby kombinace sestávající z neúplného stroje (FM) a specifického zakaznického stroje spíňovsla požadavky sktuálně platných směmic. Osoba zplnomocnéná sestavováním technických podkladů pro neúptný stroj: Mafell AG

SLO - ES Izjava o vgradnji

1 Vysvětlení značek 163
2 Údaje o výrobku 163
2.1 Údaje k výrobci....163
2.2 Charakteristika stroje....163
2.3 Technické údaje 164
2.4 Emise 164
2.5 Rozsah dodávky 165
2.6 Užívání výrobku v souladu s jeho určením....165
2.7 Zbytková rizika 165
3 Bezpečnostní pokyny 165
4 Výbava / nastavení....166
4.1 Připojení k sítí 166
4.2 Volba nářadí 166
4.3 Výměna nástrojů 168
4.4 Upínací kleštiny 169
5 Provoz 169
5.1 Obecné informace 169
5.2 Ovládání otáček pomocí elektronického rozhraní 170
5.3 Nastavený počet otáček 171
5.4 Ochrana proti přetížení....172
6 Servis a opravy....173
6.1 Uskladnění 173
7 Odstranění závad 174
8 Zvláštní příslušenství 175
9 Výkres rozložených částí a seznam náhradních dílů 175

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

Model

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte motory na frézování do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být motory na frézování separovány a odvezeny k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

2.3 Technické údaje

	FM 1650 NC-LO
Provozní napětí / V	230
Sítová frekvence / Hz	50
Příkon / W	1650
Jmenovitý proud / A	7,2
Napájecí napětí / V*	8 - 56
Řídící napětí pro nastavený počet otáček / V*	0 - 10
Výstup zbývajícího času / V*	0 - 5
Příkon / mA*	3 - 5
Počet otáček při volnoběhu / min ^-1	4000 – 23000
Upínání nástroje s upínací kleštinou ø / mm	8
Otvor na nástroj / mm	3 - 12,7
Fréza ø, max. / mm	60
Brusné těleso ø, max. / mm	60
Hmotnost bez síťového kabelu / kg	3,22
Délka připojovacího vedení / m 4
Rozměry (š x d x v) / mm	98,4 x 85,6 x 346

* Údaje pro rozhraní

2.4 Emise

Uvedené emise hluku byly naměřeny dle ČSN EN 62841-1 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné dle DIN EN ISO 3744:

Hladina hluku L

$$ _ {\mathrm{PA}} = 8 4, 9 \mathrm{dB(A)} $$

Nejistota

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Měření hluku bylo provedeno bez nástroje při volnoběhu.

2.5 Rozsah dodávky

1x Motor na frézování FM 1650 NC-LO (9M1801)

1x Provozní návod (170876)

1x Jednostranný plochý klíč vel. 22 (093012)

2.6 Užívání výrobku v souladu s jeho určením

• Motor na frézování je určen k pevnému zabudování do portálových systémů s upínacím obvodem o ø 43 mm od hlavních výrobců.
• Motor na frézování lze upevnit pomocí příruby a šesti šroubů (závit M6) přímo na portálový systém, v souladu s předpoklady portálového systému (obr. 4).
• Motor na frézování není vhodný pro průmyslový trvalý provoz.
• Motor na frézování je považován za neúplný stroj. Motor na frézování smí být uveden do provozu teprve potom, když bylo stanoveno, že portálový systém, do kterého má být motor na frézování zabudován, odpovídá ustanovením aktuální a platné směrnice o strojích. Dbejte prosím také na příslušné záruční podmínky motoru na frézování a případných doplňujících nástrojů.

2.7 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Prasknutí rotujícího nástroje.
• Zlomení nebo vymrštění nástrojů nebo jejich částí.
• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise prachů ohrožujících zdraví nebo s rizikem exploze (jakéhokoliv druhu) při déle trvajícím provozu bez odsávání. Dodržujte bezpečnostní datový list obráběného materiálu.
• Řezná poranění při výměně nástroje.
• Nebezpečí popálenin při kontaktu s krytem při trvalém překročení maximálně povoleného úběru materiálu za čas (viz také stranu 167).

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán!

Všeobecné pokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Nikdy nepracujte bez ochranného ústrojí portálového systému, které je pro daný pracovní krok předepsané a na kterém se používá motor na frézování. Neměňte nic na portálovém systému ani na motoru na frézování, co by mohlo ovlivnit jejich bezpečnost.

• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze MAFELL nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.

• Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování motoru na frézování neovíjejte kabel okolo motoru na frézování.

• Použití při současném používáním vody nebo vodivých kapalin je zakázáno.
• Motor na frézování nesmí být používán jako ručně vedený motor na frézování.
• Chraňte Váš motor na frézování před deštěm a vlhkem. Proniknutí vody do motoru na frézování zvyšuje riziko zasažení elektrickým proudem.
• U portálů s krytem je nutné dbát na dostatečné odsávání prachu / třísek. Kvůli koncentraci prachu ve vzduchu může dojít ke vzniku výbušné směsi!

Nesmí být používány:

• Poškozené nářadí a takové, které změnilo svůj tvar.
• Tupé nástroje kvůli vysokému zatížení motoru.
• Nástroje, které nejsou vhodné pro počet otáček motoru na frézování při volnoběhu.

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy používejte respirátor.
• Při práci proto noste ochranné brýle.

Pokyny k provozu:

• Nepřibližujte ruce do nebezpečné oblasti nástroje.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty.
• Sledujte počet otáček. Pokud dojde k nekontrolovanému zvýšení počtu otáček, nárůstu otáček, je nezbytné okamžitě vypnout zdroj napětí.

Pokyny pro servis a opravy:

• Pravidelné čištění motoru na frézování představuje důležitý bezpečnostní faktor
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádnou garanci výrobce.

4 Výbava / nastavení

4.1 Připojení k síti

Před uváděním do provozu dbejte nato, aby se shodovalo napětí sítě s provozním napětím, které je uvedené na výkonovém štítku motoru na frézování.

4.2 Volba nářadí

Používejte výhradně upínací kleště uvedená v kapitole „Zvláštní příslušenství“. Výběr nástrojů se provádí v závislosti na zpracovávaném materiálu a výkonosti posuvných pohonů. Dodržujte maximálně povolený průměr nástroje a maximálně povolený úběr materiálu za čas, který je specifický pro každý materiál. Úběr materiálu za čas Q označuje objem materiálu, který se za určitou dobu během procesu obrábění opracovává ve formě pilin.

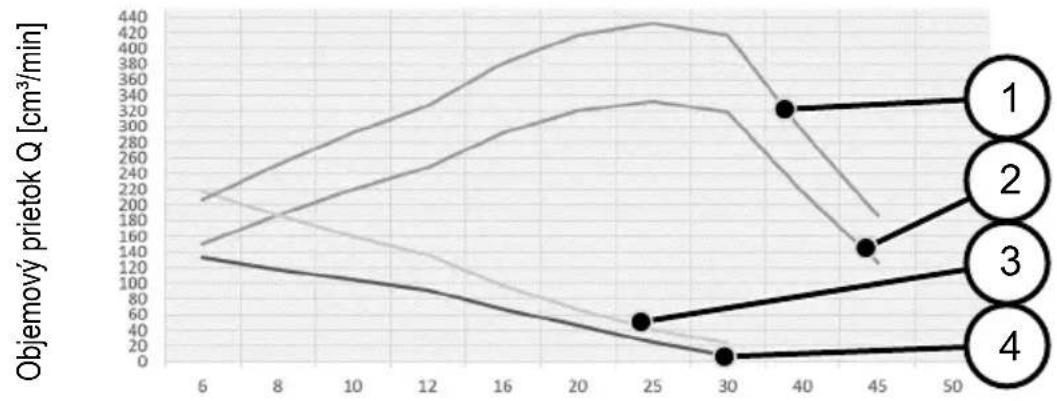

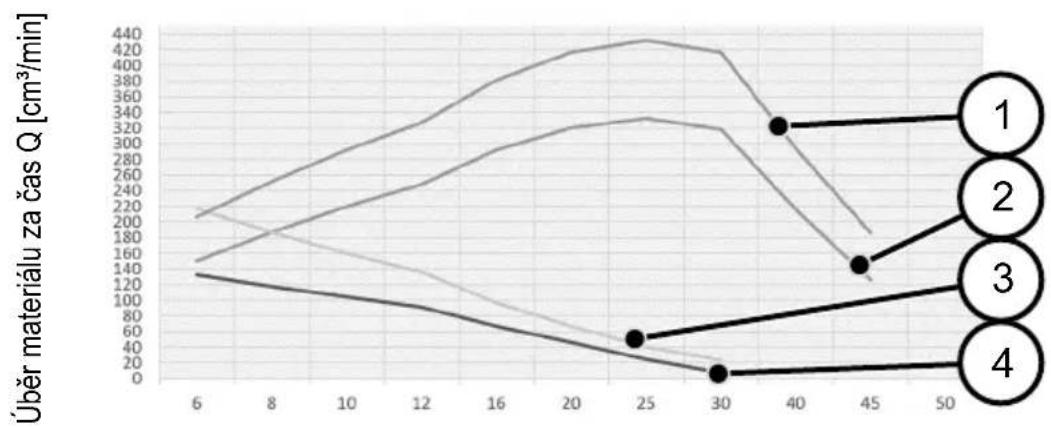

Maximálně povolený úběr materiálu za čas (v závislosti na materiálu a průměru frézy)

∅ frézky

Materialy:

(1) MDF
(2) PE 1000
(3) Měkké dřevo
(4) Tvrdé dřevo

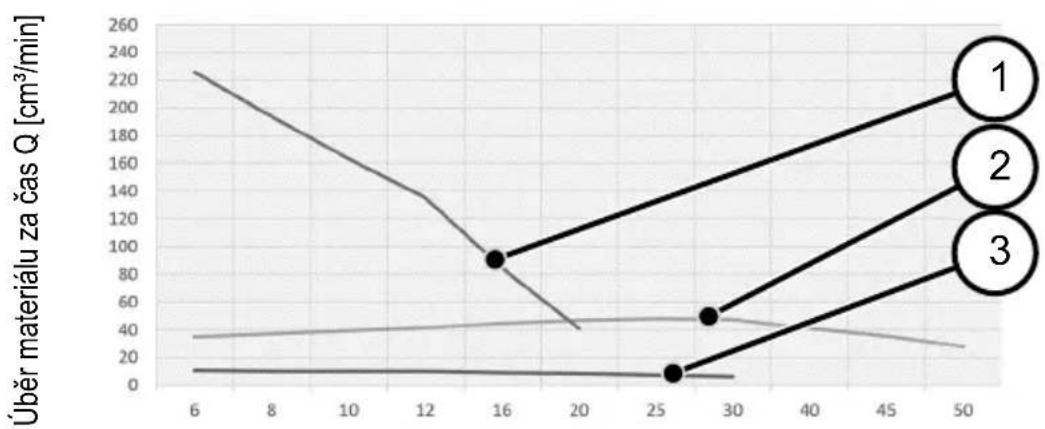

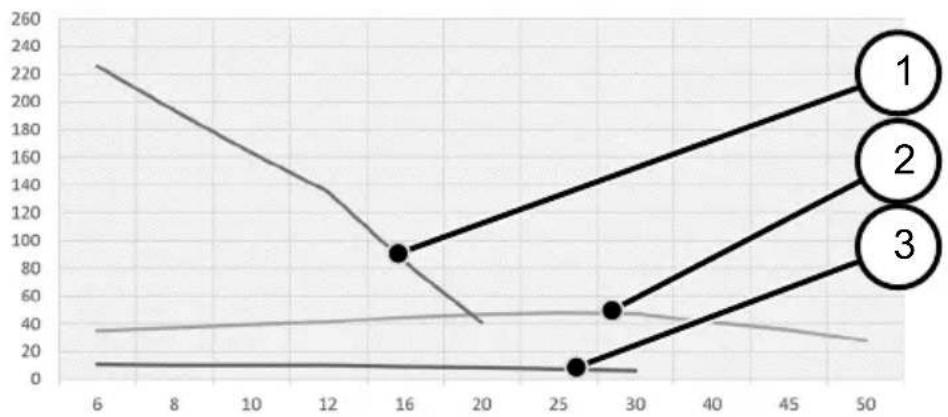

Materialy:

(1) Dřevotřískové desky
(2) PA6 GF30
(3) Hliník

∅ frézky

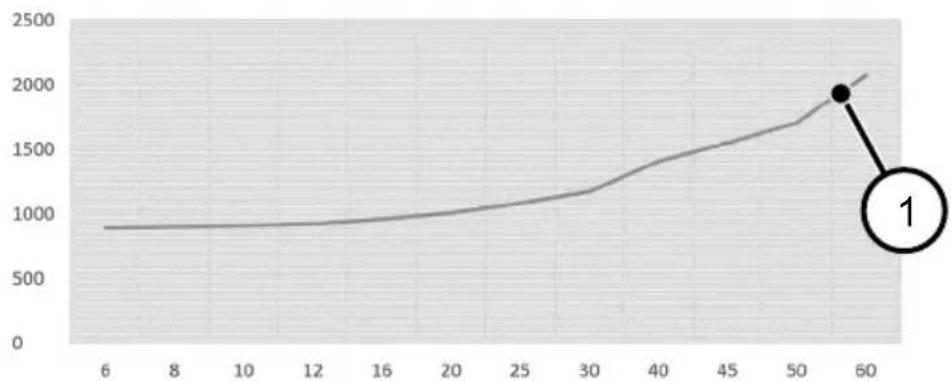

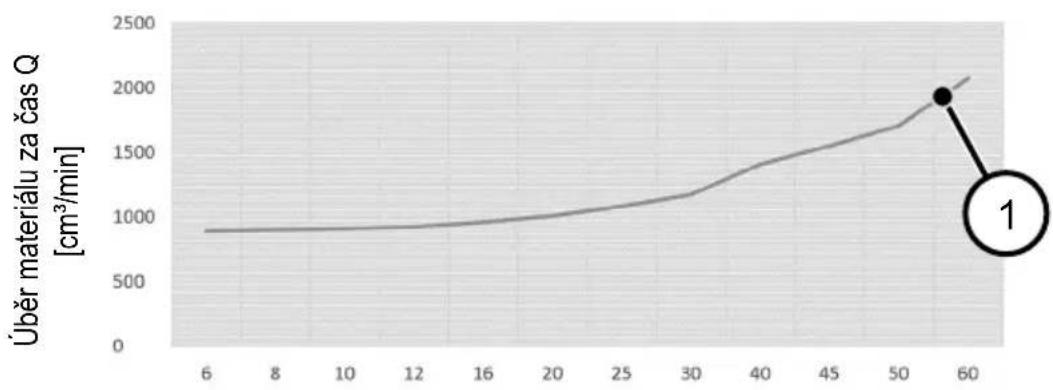

Materialy:

(1) Tvrdá pěna

∅ frézky

Povolený průměr frézky:

Materiál	20	30	40	45	50	60
Tvrdá pěna	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Dřevo (měkké)	√	√
Dřevo (tvrdé)	√	√
MDF	√	√	√	√
Dřevotřískové desky	√
Hliník	√	√
CBN brusná tyč	√	√	√
Normální korund	√	√	√

Jako tvar stopky smí být použita pouze válcová stopka s tolerančním polem H7 nebo stopka dle DIN EN ISO 6535 tvaru HA, protože v jiném případě může při vysokých otáčkách vzniknout velká nevyváženost.

4.3 Výměna nástrojů

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Při výměně nástrojů noste ochranné rukavice. Nasazovací nástroj se může při delších pracovních úkonech silně zahřát a/nebo řezné hrany nasazovacího nástroje jsou ostré.

4.3.1 Upnutí nástroje pomocí upínacích kleští

Vřeteno 1 (obr. 1) motoru na frézování a broušení je vybaveno precizními upínacími kleštinami 2 (obr. 1) pro uchycení nástroje. Aretace vřetena se aktivuje tlačítkem aretace 4 a usnadňuje utahování a povolování převlečné matice 3 (obr. 1).

Při výměně nástrojů postupujte následovně:

• Při napínání nástroje se vřeteno 1 (obr.1) aretuje zatlačením zajišťovacího tlačítka 4 (obr. 1).
• Jednostranným klíčem vel. 22 se povolí převlečná matice 3.
• Stáhněte nástroj směrem dopředu.
• Nový nástroj zasuňte až na doraz do úchytu pro nástroje.
• Zkontrolujte usazení nástroje.
• Při napínání nástroje se aretuje vřeteno 1 (obr. 1).
• Jednostranným klíčem vel. 22 se utáhne převlečná matice 3.

Alternativní metoda pro aretaci vřetena:

- Použijte druhý jednostranný plochý klíč vel. 22 na plochu klíče u vřetena.

4.4 Upínací kleštiny

Nebezpečí

Lehce našroubujte převlečnou matku 3 (obr. 1) kvůli ochraně závitu na vřetenu 1 (obr. 1), ale nikdy ji neutahujte pevně, pokud není nasazen nástroj. Upínací kleště 2 (obr. 1) by se mohly příliš sevřít a přitom poškodit.

4.4.1 Informace k použití upínacích kleští:

• U upínacích kleští OZ12 (DIN 6388 / ISO 10897) prosím vždy použijte frézu o správné velikosti
• Upínací kleště prosím vždy zaklapněte do převlečné matice, potom zastrčte frézu
• Pokud dojde k zaseknutí uvolněte prosím upínací kleště pomocí dřevěného špalku nebo gumového kladiva lehkým poklepáním zezadu (nepoužívat kovový nástroj!)
• Zpočátku a po delším používání upínací kleště mírně naolejujte, protože by mohlo jinak dojít k zaseknutí. Pro další používání je nutné upínací kleště zbavit volných částici a tuku.
• Podstatně lepší přesnosti rotačního chodu lze dosáhnout při používání pevného maziva (např. Molykote P-40) nebo lehkým namazáním upínacích kleští

4.4.2 Upnutí a uvolnění frézovacího nástroje

Nikdy nenatahujte převlečnou matku bez nasazeného nástroje, jinak se může upínací kleština poškodit.

Při upínání frézovacího nástroje postupujte následovně:

• Zasuňte čistou stopku frézky co možná nejhlouběji do otevřených upínacích kleští 2 (obr. 1).
• Stiskněte aretační tlačitko 4 pro aretaci vřetene frézky 1.
• Pomocí otáčení doprava nejdříve ručně a návazně vidlicovým klíčem vel. 22 pevně utáhněte převlečnou matku 3. Dodatečné uchycení pomocí vidlicového klíče není nutné.
• Otáčejte vřetenem frézky zpět o 180° po uvolnění aretace vřetena pomocí aretačního tlačítka 4 a pak znovu upevněte vřeteno aretačním tlačítkem 4.

Při uvolňování je postup obrácený.

Upínací krk Euro „V“ by neměl být menší než rozměr „h“ (obr. 7). Rozměr „h“ činí 20 mm.

Upněte motor na frézování pokud možné podél celého úchytného průměru do upínacího krku Euro „V1“ (obr. 8). Utáhněte upínací šroub „W“ na max. 7 Nm.

Vyhněte se pokud možno bodovému upínání (např. pomocí závitové tyče) v upínacím krku Euro „V2“ (obr. 9).

5 Provoz

5.1 Obecné informace

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou motoru na frézování, přičemž je nutno upozornit zejména na kapitolu „Bezpečnostní pokyny“.

Tento provozní návod obsahuje pouze informace o motoru na frézování ale není zohledněna jeho montážní poloha. Použijte také případné jiné provozní návody.

5.1.1 Zapnout

Stiskněte spínač výkonu 5 (obr. 2). Pokud je motor na frézování připojen k napětí sítě, svítí stavěcí kolo X modře (BU) a motor na frézování se zrychlí po 0,2 s jemným rozjezdem na předem nastavený počet otáček. Doba trvání jemného rozjezdu závisí na nastavených otáčkách a dosahuje při najvyšších otáčkách cca 1,2 s.

5.1.2 Vypnout

Stiskněte spínač výkonu 5 (obr. 2). Osvětlení na stavěcím kole X zhasne a motor se točí až do klidového stavu.

5.2 Ovládání otáček pomocí elektronického rozhraní

Přes rozhraní Y (obr. 2) můžete ovládat otáčky a zbývající dobu automaticky sledovat pomocí přetížení.

Za účelem ochrany uživatele a připojených systémů je rozhraní galvanicky izolováno od zdroje napětí hnací větve (ochranné jištění). Veškerá signální a provozní napětí se týkají vztažené hodnoty „GND“.

Jakmile je zajištěno napájení „U nc“ (viz tabulku/zobrazení na straně 171) rozhraní dle specifikací, přepne se motor na frézování do režimu „Portálového provozu”.

Níže uvedená tabulka stavu 23 představuje všechny možné konstelace ovládání.

Vstup Výstup
HS / -	U_AC /V	U_NC /V	PS_S	U_S /V	U_0 /V	Druh provozu	n / min-1
VYP	Neuvedeno	Neuvedeno	Neuvedeno	Neuvedeno	Neuvedeno	Mimo provoz	0
ZAP	0	Neuvedeno	Neuvedeno	Neuvedeno	Neuvedeno	Mimo provoz	0
ZAP	198-253	< 6	1	Neuvedeno	Neuvedeno	Ruční provoz	4000
ZAP	198-253	< 6	6	Neuvedeno	Neuvedeno	Ruční provoz	25000
ZAP	198-253	8 - 56	Neuvedeno	0	0 - 1	Portálový provoz	4000
ZAP	198-253	8 - 56	Neuvedeno	10	0 - 1	Portálový provoz	25000
ZAP	198-253	8 - 56	Neuvedeno	0 - 10	1,5 - 5	Provoz při přetížení	4000 - 25000

Tabulka 23: Možné konstelace ovládání

Legenda:

Jednotka	Význam
VN = Výkonový spínač
U_AC = Napětí sítě
U_NC	= zdroj napětí (rozhraní)
PS_S = Poloha nastavovacího kolečka
U_S = řídící napětí počet otáček (rozhraní)
U_O	= výstup zbývající času při přetížení provozu (rozhraní)
GND = Vztažná hodnota pro napětí rozhraní
n = Počet otáček pracovního vřetena
Neuvedeno	= nepoužívá se resp. není potřeba

Pokud se nepoužívá rozhraní, zajistěte je pomocí přiložené krytky Z (obr. 3) proti znečištění.

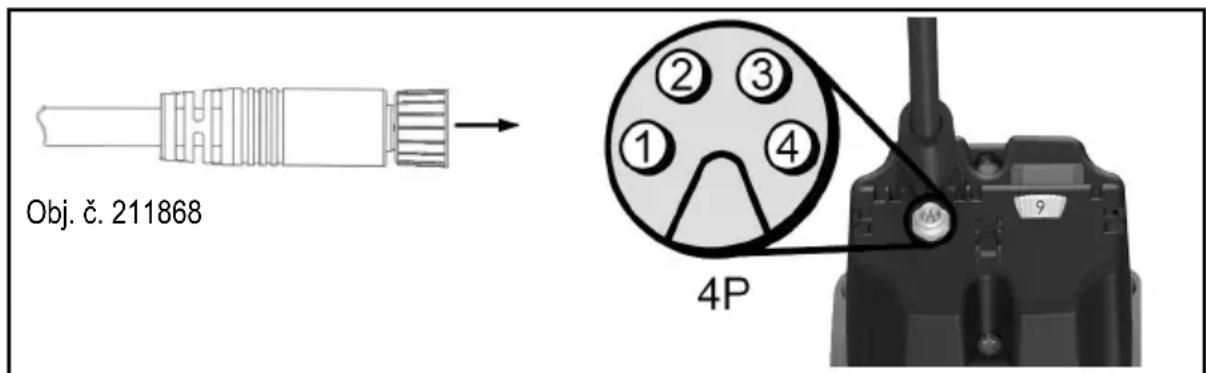

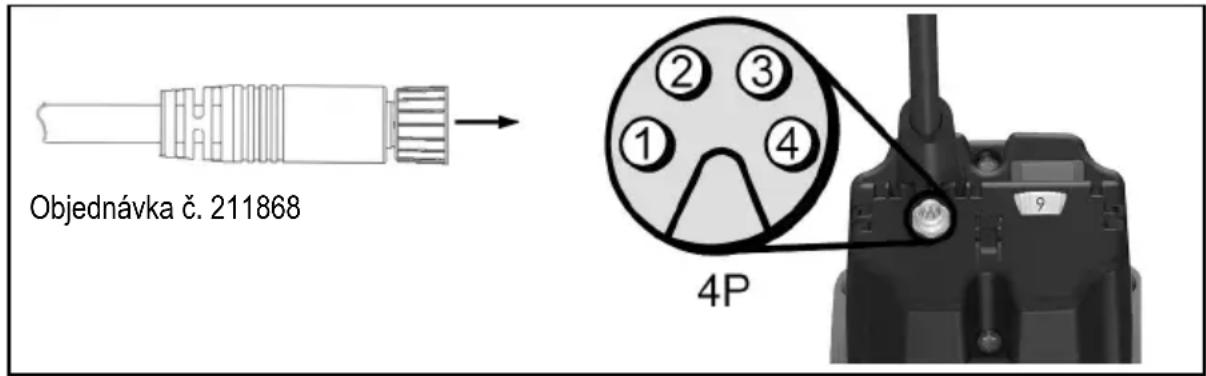

5.2.1 Uspořádání kolíků spoje portálové zástrčky

Všechny kolíky na portálové zástrčce jsou chráněny proti záměně pólu. Při hodnotách napětí přes 30 V je nutné zbránit trvalému provozu, protože může dojít k výpadku rozhraní.

Č. kolíku Parametr		Barva vodiče Obj. č. 211868
1	U_NC	Hnědá
2	Us	Bílá
3 U	o Černá
4	GND	Modrá

Obj. č. 211868 4P

5.3 Nastavený počet otáček

Pomocí stavěcího kolečka X (obr. 2) můžete plynule změnit otáčky. Konkrétní hodnoty otáček pro různé stupně najdete v tabulce na straně 5 nebo na nálepce s otáčkami na skříni.

Až do dosažení charakteristiky motoru reguluje zabudovaná elektronika na nastavené otáčky.

5.3.1 Nastavení otáček pomocí elektronického rozhraní

Během „Portálového provozu" je ignorována poloha stavěcího kola X (obr. 2) pro nastavení otáček. Počet otáček lze změnit výhradně pomocí napětí na kolíku „U s“. Pokud chcete nastavit počet otáček pomocí stavěcího kola X (obr. 2), je nutné nejprve deaktivovat „Portálový provoz" vypnutím zdroje napětí na kolíku „U NC“nebo vytažení řídícího kabelu.

Souvislost mezi otáčkami a řídicím napětí je patrná na vzorcích (1) a (2).

$$ U s = \frac {n - 4 0 0 0 m i n ^ {- 1}}{1 9 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 1 9 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Ochrana proti přetížení

Nebezpečí

Pokud budete muset po spuštění jističe proti přetížení vykonávat činnosti na pracovním vřetenu, je nutné nejprve vytáhnout síťovou zástrčkou.

Na ochranu motoru na frézování jsou dynamicky sledovány provozní parametry proud, počet otáček a teplota a v případě potřeby dojde k vypnutí motoru na frézování. Krátce před spuštěním jističe proti přetížení se osvětlení stavěcího kolečka X (obr. 2) přepne na trvalé červené světlo (RD).

Pro opětovné uvedení motoru na frézování do provozu je nutné vypnout a zapnout výkonový spínač 5 (obr. 2). Motor na frézování se spustí a osvětlení stavěcího kola X (obr. 2) se změní na modré (BU).

5.4.1 Optický výstup zbývajícího času

Spuštění jističe proti přetížení během provozu má za následek přerušení frézovacího nástroje, poškození obrobku nebo dokonce poškození portálového systému. Můžete tomu zabránit tím, že budete dbát na optické výstupní signály na stavěcím kolečku X (obr. 2).

Pokud není motor na frézování přetížený, svítí stavěcí kolečko trvale modře (BU).

Při přetížení motoru na frézování se zobrazí vypočítaná zbývající doba blikáním červené barvy (RD). Na straně 6 (obr. 6) vidíte časové uspořádání pulzů provozu při přetížení. Souvislost blikání a příslušných zbývajících časů najdete v níže uvedené tabulce 24 na straně 173.

Pokud není zbývající doba pro vaše použití dostatečná, snižte zatížení resp. posuv, abyste se opět vrátili do trvalého provozu.

5.4.2 Výstup zbývající doby pomocí elektronického rozhraní

Pokud se motor na frézování nachází v „portálovém provozu“, je navíc kromě optického výstupu možné dotazovat zbývající čas pomocí rozhraní.

Níže uvedená tabulka zobrazuje souvislost mezi zbývajícím časem a příslušnými výstupními hodnotami.

Druh provozu	Zbývající čas / s	Výstup zbývající čas U_o / V	Stavěcí kolečko - Osvětlení
Trvalý chod	neomezeno	0	Modrý (BU), permanentní
Provoz při přetížení (Motor spuštěn)	< 160	1,5	1 x červené puls (RD)
	< 80	2,5
	< 40	3	2 x červené puls (RD)
	< 20 4
	< 10	4,5	3 x červené puls (RD)
	< 5 5 Červené (RD),		permanentní
Vypnutí	0	5

Tabulka 24: Souvislost mezi zbývajícím časem a příslušnými výstupními hodnotami

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Vyměňte uhlíkové kartáčky nejpozději po 125 - 150 provozních hodinách. Náhradní díly najdete v kapitole 9.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Opravy na Vašem prístroji nechte provádět pouze kvalifikované odborníky a pouze s originálními náhradními díly. Takto zajistíte, že zůstane bezpečnost prístroje zachována.

6.1 Uskladnění

Není-li motor na frézování delší dobu používán, je nutno jej pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem. Uzavřete portálový konektor pomocí přiložené krytky Z (obr. 3).

7 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Motor na frézování nelze zapnoutStavěcí kolo nesvítí	Není k dispozici síťové napětí	Prověřte přípojku síťového napětí
	Sít'ové pojistky jsou vadné	Vyměňte síťové pojistky
Motor na frézování nelze zapnout. Stavěcí kolo svítí modře (BU)	Uhlíkové kartáče jsou opotřebené	Motor na frézování doručte zákaznické službě firmy MAFELL
Motor na frézování se během provozu zastavil. Stavěcí kolo nesvítí	Výpadek sítě Zkontrolujte síťové	předřazenéjističe
Motor na frézování se během provozu zastavil. Stavěcí kolo svítí červeně (RD)	Byla spuštěna ochrana proti přetížení	Vypněte výkonový spínač. Před uvádění do provozu uvolněte pracovní vřetenaZapněte výkonový spínač a pokračujte v provozu se snížením/zátěže/posuvu
Počet otáček nelze ovlivňovat stavěcím kolečkem	Motor na frézování je v portálovém režimu	Odpojit rozhraní od zdroje napětíVytáhněte externí přípojku rozhraní
Počet otáček nelze ovlivňovat přes rozhraní	Chybí / není dostatečný zdroj napětí u rozhraní	Zapojit zdroj napětí rozhraní dle specifikací
	Připojení přes kontakty na zástrčce portálu je nedostatečné	Zkontrolujte připojení kontaktů
	Řídicí kabel je vadný Vyměňte řídicí kabel
	Obsazení rozhraní je nesprávně spojeno s portálovým systémem	Připojit řídicí kabel dle kapitoly „Uspořádání kolíků spoje portálové zástrčky“

8 Zvláštní příslušenství

• Upínací kleště OZ12 ø 3 mm Obj. č. 093827
• Upínací kleště OZ12 ø 4 mm Obj. č. 093828
• Upínací kleště OZ12 ø 6 mm Obj. č. 093829
• Upínací kleště OZ12 ø 8 mm Obj. č. 093830
• Upínací kleště OZ12 ø 10 mm Obj. č. 093831
• Upínací kleště OZ12 ø 12 mm Obj. č. 093832
• Upínací kleště OZ12 ø 1/8" Obj. č. 093833
• Upínací kleště OZ12 ∅ 1/4" Obj. č. 093834
• Upínací kleště OZ12 ø 1/2" Obj. č. 093835
• Převlečná matice OZ12 Obj. č. 093836
• Řídicí kabel NC, 5 m černá Obj. č. 211868

9 Výkres rozložených částí a seznam náhradních dílů

Přislušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Označenie stroja

Prečítajte si na zníženie rizika zranenia návod na používanie.

2.3 Technické údaje

2.4.1 Údaje o emisiách hluku

1x Jednorazový vidlicový klúč SW 22 (093012)

3 Bezpečnostné pokyny

Nebezpečenstvo

Maximálny povolený objemový prietok (v závislosti od materiálu a priemeru frézy)

∅ frézy

Materiály:

(1) MDF
(2) PE 1000
(3) Mäkké drevo
(4) Tvrdé drevo

Materiály:

(1) Doska na triesky
(2) PA6 GF30
(3) Hliník

Objemový prietok Q [cm³/min]

∅ frézy

Objemový prietok Q [cm³/min]

∅ frézy

Materiály:

(1) Tuhá pena

Na upnutie frézovacieho nástroja postupujte nasledovne:

Zabráňte pokiaľ možno bodovému upevneniu (napr. pomocou závitového kolíka) v upevnení hrdla Euro „V2“ (obr. 9).

5 Prevádzka

Vývod č. Parameter		Farba prameňa vodiča Objednávka č. 211868
1	U_NC	Hnedá
2 U	s Biela
3	U_O	Čierna
4	GND	Modrá

Objednávka č. 211868 4P

• Klieština OZ12 ø 3 mm Objednávka č. 093827
• Klieština OZ12 ø 4 mm Objednávka č. 093828
• Klieština OZ12 ø 6 mm Objednávka č. 093829
• Klieština OZ12 ø 8 mm Objednávka č. 093830
• Klieština OZ12 ø 10 mm Objednávka č. 093831
• Klieština OZ12 ø 12 mm Objednávka č. 093832
• Klieština OZ12 ø 1/8" Objednávka č. 093833
• Klieština OZ12 ø 1/4" Objednávka č. 093834
• Klieština OZ12 ø 1/2" Objednávka č. 093835
• Prírubová matica OZ12 Objednávka č. 093836
• Riadiaci kábel NC, 5 m čierna Objednávka č. 211868
