NÁVOD K OBSLUZE RF 34-18 Mafell

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Timto prohlašujeme, že stroj RF 34-18 splňuje pokyny uvedených směrnic EU. Při plánování a sestavení byly využity uvedené normy. Za sestavení technických podkladů zodpovída: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj RF 34-18 ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našteti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

1 Vysvětlení značek 141
2 Udaje o výrobku 141
2.1 Údaje k výrobci 141
2.2 Informace o akumulátoru....141
2.3 Charakteristika stroje....141
2.4 Technické údaje 142
2.5 Emise 142
2.6 Rozsah dodávky 143
2.7 Bezpečnostní zařízení 143
2.8 Užívání v souladu s jeho určením 143
2.9 Zbytková rizika 143
3 Bezpečnostní pokyny 144
4 Konstrukce 145
4.1 Zobrazené komponenty.... 145
5 Výbava / nastavení 145
5.1 Nabít akumulátor 145
5.2 Otočný akumulátor 146
5.3 Akumulátoru - Stav nabití a indikace signálu 146
5.4 Vložit akumulátor 146
5.5 Vyjmout akumulátor....146
5.6 Nastavení hloubky frézování 147
5.7 Šířka frézy 147
5.8 Výměna frézky 147
5.9 Výměna otočných desek 147
5.10 Výhoz hoblin.... 148
6 Provoz 148
6.1 Obecné informace 148
6.2 Zapnutí a vypnutí....148
6.3 Pracovní pokyny 148
7 Servis a opravy....149
7.1 Stroj 149
7.2 Frézka 149
7.3 Uskladnění 149
7.4 Transport....149
7.5 Likvidace akumulátoru/baterie....149
8 Odstranění závad 150
9 Zvláštní příslušenství 151
10 Výkres rozložených částí a seznam náhradních dílů 151

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

ke stroji s pol. číslem 9M2202

2.1 Údaje k výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Informace o akumulátoru

Prohlášení o shodě CE k akumulátoru najdete na naší internetové stránce www.mafell.com v zápatí pod Právní informace, Prohlášení o shodě.

2.3 Charakteristika stroje

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod. To snižuje riziko, že dojde ke zranění.

Nebezpečí poranění o frézu

Chraňte akumulátor před horkem, nadměrným slunečným zářením, ohněm, mrazem, vodou a vlhkostí.

Chraňte sady akumulátorů před vlhkem!

Chraňte sady akumulátorů před ohněm!

Hrozí nebezpečí výbuchu!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) je univerzální akumulátorový systém. Další informace najdete na www.cordless-alliance-system.com

2.4 Technické údaje

Druh motoru	bez kartáčů
Provozní napětí	18 V DC
Otáčky při volnoběhu	10000 min ^-1
Průměr frézy	100 mm
Šířka frézy	34 mm
Hloubka frézování	6 / 8 / 10 mm
Hmotnost bez akumulátoru	3,2 kg
Rozměry (š x d x v)	150 x 350 x 180 mm

2.5 Emise

Uvedené emise hluku byly naměřeny dle EN 62841-1 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.5.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěných podle EN 62841 činí:

Hladina hluku	L_PA = 95 dB (A)
Nejistota	K_PA = 3 dB (A)
Hladina akustického výkonu	L_WA = 103 dB (A)
Nejistota	K_WA = 3 dB (A)

Měření hluku bylo provedeno bez nástroje při volnoběhu.

2.5.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 2,1 m/s².

2.6 Rozsah dodávky

Fréza na žlabové háky RF 34-18 kompletní s:

1 Frézovací hlava
1 nářadí pro obsluhu
1 přepravní box
1 provozní návod
1 sešit „Bezpečnostní pokyny“

2.7 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození.

Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařizeními:

• Základní deska
• Rukojeti
• Spínací zařízení
• Elektronika s ochranou proti opětovnému spuštění

2.8 Užívání v souladu s jeho určením

Fréza na žlabové háky RF 34-18 je vhodná na frézování upevňovacích drážek pro žlabové háky do dřeva a dřevěných materiálů.

Přitom musí stroj přiléhat základní deskou na rovných částech obrobku. Volné frézování rukou není dovoleno. (Nebezpečí zpětného rázu)

Používejte pouze přiložené nářadí.

Neodstraňujte bezpečnostní zařízení jindy, než za účelem vykonání výše popisovaných prací.

Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a

servisní podmínky, které jsou předepsány firmou Mafell.

Používejte pouze originální sady akumulátorů Mafell / CAS a příslušenství.

2.9 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Zpětný ráz stroje.
• Dotýkat se frézy pod základní deskou.
• Odložení stroje během dobíhání nástroje a následné nečekané pohyby stroje nebo zachycení předmětu.
• Zlomení a vymrštění nářadí nebo částí nářadí.
• Prasknutí a vymrštění částí obrobku a v něm se nacházejících kovových částí (např. hřebíků nebo šroubů).
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny uvedené v přiloženém sešitu 070500 „Bezpečnostní pokyny“ (dle normy 62841-1).

Všeobecné pokyny:

• Při práci, kdy může elektrický nástroj zasáhnout skryté elektrické vedení, držte elektrický nástroj pouze za izolovaný držák. Při kontaktu s vodivým vedením se mohou dostat pod napětí také kovové části zařízení a způsobit tak úder elektrickým proudem.
• Upevněte obrobek pomocí upínek nebo jiným způsobem ke stabilnímu podkladu. Pokud obrobek přidržujete pouze rukou nebo proti tělu, není dostatečně stabilní, což může vést ke ztrátě kontroly.
• Dbejte u ostatních osob na bezpečnou vzdálenost od pracovní oblasti. Každý, kdo vstoupí do pracovního prostoru, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé násady mohou odlétnout a způsobit zranění také mimo přímou pracovní oblast.
• Nikdy nepracujte bez ochranných zařízení, která jsou pro příslušný úkon předepsána, ani na stroji neměňte nic, co by mohlo omezit bezpečnost.
• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Nejprve stroj zapněte a pak začněte s prací na obrobku.
• Neodkládejte stroj, než se nástroj dotočí.
• Chraňte stroj a akumulátory před vlhkostí!
• Nevhazujte akumulátory do ohně!
• Nepoužívejte defektní či deformované akumulátory!
• Akumulátory neotvírejte!
• Nedotýkejte se kontaktů akumulátorů ani je nezkratujte!
• Z defektních lithiových baterií může vytékat lehce žíravá, hořlavá kapalina! Pokud vyteče kapalina obsažená v baterii a dostane se do styku s

pokožkou, opláchněte postižené místo okamžitě dostatečným množstvím vody. Pokud s kapalina z akumulátorů dostane do vašeho oka, vyplachujte ho dostatečným množstvím vody a neprodleně vyhledejte lékařskou pomoc!

• Před prováděním nastavení, změny vybavení, údržby či čištění vyjměte akumulátory ze zařízení.
• Ujistěte se, že je zařízení při vkládání akumulátorů vypnuté.
• Pokud je stroj uložen, transportován nebo uskladněn bez dohledu, vyjměte ze stroje akumulátor.

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy proto noste ochranné brýle.
• Při práci vždy používejte respirátor.
• Při práci vždy používejte ochranné rukavice a pracovní zástěru.

Pokyny k provozu:

• Nedávejte své ruce do oblasti řezu a na nářadí. Druhou rukou držte přídavné madlo.
• Nikdy nedržte obrobek rukou nebo přes nohu. Zabezpečte obrobek na stabilním podkladu, např. svorkami.
• Nepoužívejte nikdy poškozené nebo vadné podložné desky nebo vadné podložní šrouby.
• Držte stroj pevně oběma rukama a uveďte vaše paže do polohy, ve které odoláte silám vzniklým při zpětném rázu.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Neřežte nebo nefrézujte nikdy ocelové díly.
• Vždy frézujte proti směru otáčení.
• Před uvedením do provozu zkontrolujte pevné usazení frézky a její bezvadný chod.
• Používejte pouze frézovací nástroje, které jsou schváleny pro ruční posuv. Používejte pouze přiložený nástroj nebo příslušný náhradní díl.
• Před výměnou nástrojů, seřizovacími a údržbovými pracemi a před odstraňováním poruch (k tomu se počítá také odstraňování sevřených třísek) vyjměte akumulátor.

• Zkontrolujte před zapnutím, zda jsou frézovací kotouč a otáčecí desky pevně usazeny.

• Strojem pohybujte k obrobku pouze v zapnutém stavu. V jiném případě hrozí nebezpečí zpětného rázu, pokud dojde k zaseknutí frézovacího nástroje v obrobku.

• Po práci vypněte stroj a zvedněte ho až, když je nástroj v klidovém stavu.
• Začněte s frézováním obrobku teprve tehdy, pokud frézka dosáhla plného počtu otáček.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Nefrézujte kovové díly, např. hřebíky.
• Pracujte pouze tehdy, když je možné bezpečně přiložit základní desku.
• Volná práce rukou není povolena.
• Pracujte pouze v dostatečně větraných prostorách nebo venku. Dřevěný prach vznikající při frézování ovlivňuje nutný výhled a částečně škodí zdraví.
• Nesahejte rukama do oblasti výhozu hoblin. Může dojít ke zranění o rotující části.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Konstrukce

4.1 Zobrazené komponenty

(viz obr. 1-2)

(1) Oblast rukojeti
(2) Tlačitko aretace vřetena
(3) Přídavná rukojeť
(4) Základní deska
(5) Nastavitelný rozsah hloubky frézování
(6) Akumulátor
(7) Aretace zapínání
(8) Tlačítko spínače
(9) Výhoz hoblin
(10) Otočná deska
(11) Frézovací hlava

5 Výbava / nastavení

5.1 Nabít akumulátor

Zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji.

Akumulátor a nabíječka jsou navzájem sladěné. Používejte pouze originální sady akumulátorů Mafell / CAS a nabíječky.

U nového stroje nabijte nejprve akumulátor.

Popis nabíjení najdete v návodu, který je dodávaný s nabíječkou.

Akumulátor je vybaven hlídáním teploty. To zajišťuje, že nabíjení akumulátoru probíhá pouze při teplotách mezi 0°C a 50°C. Tím je dosažena vysoká trvanlivost akumulátoru.

Podstatně kratší provozní doba po nabití akumulátoru indikuje, že je akumulátor opotřebován a musí být vyměněn.

Nebezpečí Nebezpečí výbuchu

Chraňte akumulátor před horkem, ohněm a vlhkostí.

Nepokládejte akumulátor na topná tělesa a nevystavujte akumulátor po delší dobu silnému slunečnímu záření. Teploty nad 50°C akumulátoru škodí. Zahřátý akumulátor nechte před nabíjením vychladnout.

Optimální skladovací teplota leží mezi 10°C a 30°C.

Neotevírejte akumulátor a chraňte jej před nárazy. Udržujte akumulátor v suchu a chraňte jej před mrazem.

Nebezpečí

Při uchovávání akumulátoru mimo nabíječku zakryjte kontakty. V případě zkratu při kovovém přemostění hrozí nebezpečí požáru a výbuchu.

Dbejte na pokyny na ochranu životního prostředí.

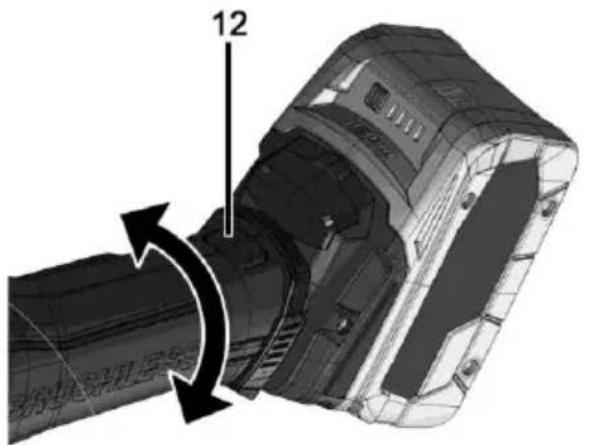

Zadní částí stroje lze otáčet ve třech stupních od 270° (viz obr. 3). Takto můžete stroj přizpůsobit pracovním podmínkám. Práce provádějte pouze v aretovaném stavu.

• Nejprve stiskněte tlačítko aretace 12 a ve stisknutém stavu provedte otočení zadní části stroje.
• Během otáčení uvolněte tlačitko aretace 12. Dbejte na to, že se aretace zřetelně zajistí kliknutím.

12

MAF02393/a
Obr. 3

5.3 Akumulátoru - Stav nabití a indikace signálu

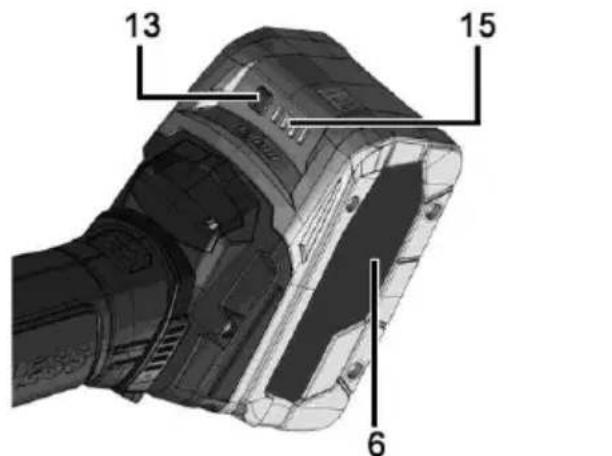

Stiskněte tlačitko 13 pro zjištění stavu nabití akumulátoru 6. Kapacitu akumulátoru zjistí na elektronické indikaci signálu 15 (kontrolky LED) (viz obr. 4).

Pokud je akumulátoru téměř prázdný, bliká kontrolka LED. Akumulátor opět nabijte.

13 15 6

MAF02392/a
Obr. 4

Před nasazením zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji.

Nebezpečí

Existuje nebezpečí výbuchu, pokud dojde k nesprávnému nasazení akumulátoru. Akumulátor vyměňujte pouze za stejný akumulátor nebo akumulátor stejného typu.

Nasazení: Nabitý akumulátor zasuňte do vodítek pro akumulátor pod rukojetí tak, aby bylo slyšet zaklapnutí.

Před používáním se přesvědčte, zda je usazení akumulátoru ve stroji zajištěné.

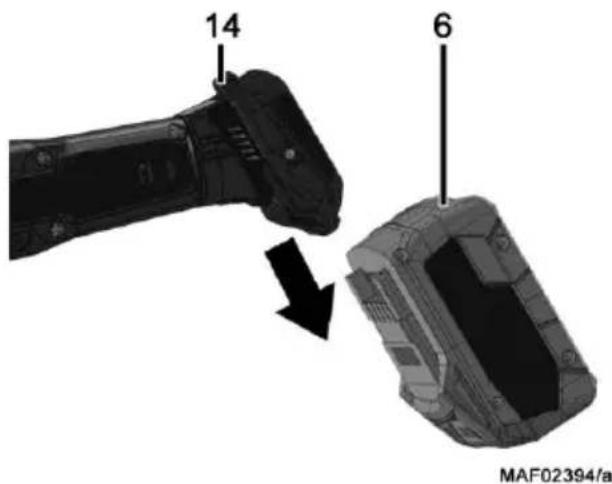

Stiskněte tlačitko odjištění aretace 14 a vytáhněte akumulátoru 6 z vodítek akumulátoru (viz obr. 5).

14 6 MAF02394/a

Obr. 5

Nepoužívejte sílu.

5.6 Nastavení hloubky frézování

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Nebezpečí

Nebezpečí poranění o frézu!

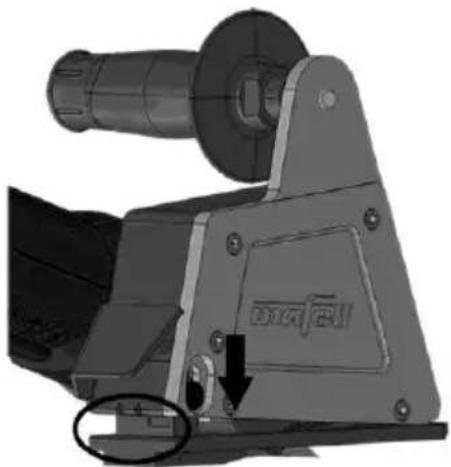

Hloubka frézování může být nastavena ve třech úrovních (na 6, 8 nebo 10 mm hloubky frézování). Otevřete šroub s vnitřním šestihranem pomoci přiloženého inbusového klíč vel 4 a posuňte základní desku na požadovanou hloubku frézování (viz také obr. 6). Následně znovu upevněte šroub s vnitřním šestihranem.

Pokud je základní deska zasunutu až na doraz, byla dosažena max. hloubka frézování 10 mm.

5.7 Šířka frézy

Šířka frézy činí 34 mm. Pokud mají být žlabové háky širší než 34 mm, pak provedte další zářez v přesazení k předchozímu zářezu.

5.8 Výměna frézky

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Nebezpečí

Nebezpečí poranění o frézu!

Stroj je kvůli zajištění správného fungování vyladěn na přiložený frézovací kotouč, proto je možné používat pouze příslušný náhradní díl.

• Otevřete pět šroubů na krytu a kryt sejměte včetně šroubů.
• Stiskněte tlačítko aretace vřetena a držte ho stisknuté.
• Otáčejte frézovací hlavou tak dlouho proti směru hodinových ručiček, až se uvolní a budete možné ho sejmout.
• Proved'te výměnu frézovacího kotouče a opět ho utáhněte pomocí vhodného šroubováku vel. 19 (13 Nm). Dbejte na to, aby se na upínacích plochách nenacházely piliny.

Odstraňování pryskyřice je možné pomocí vložení frézky na 24 hodin do petroleje nebo běžně dostupného prostředku na odstranění pryskyřice.

5.9 Výměna otočných desek

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Nebezpečí

Otočné desky představují řezné prostředky a mají ostré rohy a hrany. S otočnými deskami zacházejte opatrně, abyste se neporanili a nedošlo k jejich poškození.

Frézovací hlava je osazena 6 otočnými deskami z TK. Pokud jsou hroty tupé, můžete otočnou desku otočit až čtyřikrát. Poté musíte namontovat nové originální otočné desky!

Za tímto účelem postupujte, jak je uvedeno následovně:

• Vyšroubujte zapuštěné šrouby pomocí dodaného inbusového klíče vel. 4.
• Vyčistěte všechny části nožových komor frézovací hlavy.
• Otočte nebo vyměňte otočné desky.
• Upevněte otočné desky pomocí zapuštěných šroubů a znovu je pevně utáhněte pomocí klíče s vnitřním šestihranem vel. 4 (4 Nm).

Části jsou správně sesazeny, pokud zadní strana hrany nože přiléhá na nosné těleso a zapuštěný šroub je možné zašroubovat tak daleko, aby jeho horní ploška bud' ležela pod horní plochou otočné desky nebo zároveň s ní. Takto je zaručen radiální řezný přesah max. 1,1 mm.

5.10 Výhoz hoblin

Nebezpečí

Pracujte venku nebo v dostatečně větraných prostorách. Prach může být zdraví nebezpečný.

Oblast výhozu hoblin slouží k vyhazování vznikajících dřevěných pilin při zpracování obrobku. Při práci používejte respirátor. Pracujte pouze v dobře větraných prostorách nebo venku.

6 Provoz

6.1 Obecné informace

• S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.
• Zajistěte, aby byla frézka správně upevněna.

6.2 Zapnutí a vypnutí

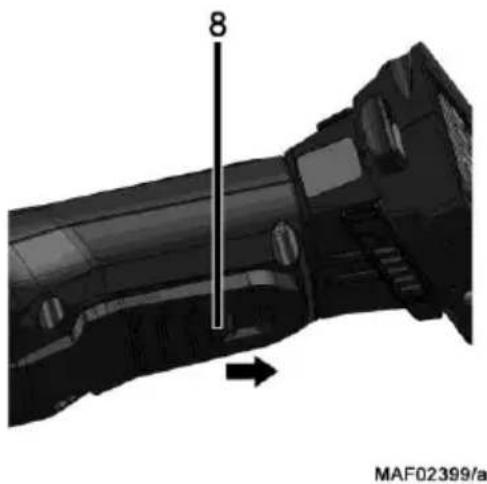

• Zapnutí: Posuňte aretaci zapínání ve směru šipky a stiskněte tlačítko spínače 8 (viz obr. 7)
  • Vypnutí: Uvolněte tlačítko spínače 8.

Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačeno spínací tlačítko. Díky zabudované automatické brzdy je doba doběhu pracovního nástroje omezena na cca. 1 - 2 s.

Stroj je vybaven ochranou proti opětovnému spuštění. Při přetížení musíte stroj nejprve vypnout a pak zase zapnout.

6.3 Pracovní pokyny

• Přidržujte frézu na žlabové háky oběma rukama za dodatečnou rukojeť a kryt motoru.
• Zapněte stroj.
• Stroj přiložte základní deskou bezpečně na rovnou část obrobku.
• Vypněte stroj, pokud uvolníte jednu ruku ze stroje nebo stroj zvedáte.

Nebezpečí

Před odložením stroje vypněte motor a vyčkejte, až se pracovní nástroj zastaví v klidovém stavu.

7 Servis a opravy

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

7.1 Stroj

Stroj musí být pravidelně čištěn od usazeného prachu. Přitom by měly být vyčištěny ventilační otvory na motoru pomocí vysavače prachu.

7.2 Frézka

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Nebezpečí

Nebezpečí poranění o frézu!

Frézky použité na stroji by měly být pravidelně zbavovány pryskyřice, protože čisté nástroje zlepšují kvalitu řezu.

Na čištění nesmíte používat silné alkalické prostředky a pouze prostředky bez kyseliny.

Odstraňování pryskyřice je možné pomocí vložení frézky na 24 hodin do petroleje nebo běžně dostupného prostředku na odstranění pryskyřice.

7.3 Uskladnění

Není-li stroj delší dobu používán, je nutno jej pečlivě vyčistit (viz kapitola 7.1). Neošetřené kovy postříkejte antikorozním prostředkem.

Stroje skladujte pouze v suchých prostorách a chraňte před povětrnostními vlivy.

7.4 Transport

Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Elektrické přístroje, akumulátory, příslušenství a obaly je nutno dát k recyklaci, která proběhne způsobem šetrným k životnímu prostředí.

Nevyhazujte elektrického přístroj a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být elektrické přístroje, které již nejsou provozuschopné, a dle evropské směrnice 2006/66/ES také vadné nebo opotřebené akumulátory/baterie sbírány odděleně a ekologicky recyklovány.

Již nepoužitelné akumulátory/baterie odevzdejte přímo u:

Německo

Nadace

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Německo

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci „Přeprava“, strana 149.

Změny vyhrazeny.

8 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Nejprve vyjměte akumulátor!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obrat'te na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout	Vybit akumulátor	Nabit akumulátor
	Akumulátor nezaklapl v koncové poloze	Nasadte akumulátor do správné polohy a zkontrolujte usazení
Elektronická indikace signálu svítí trvale.	Akumulátor je téměř vybitý Elektronika chrání akumulátor před úplným vybitím	Zkontrolujte stav akumulátoru, stiskněte tlačítko na akumulátoru Pokud svítí pouze jedna LEDka, nabijte akumulátor.
	Teplota je příliš vysoká	Nechte stroj nebo akumulátor vychladnout.
	Ochrana proti opětovnému spuštění brání v rozjezdu stroje	Vypněte a opět zapněte stroj. Pokud akumulátor nasadíte při zapnutém stroji, stroj se nespustí.
Elektronická indikace signálu svítí trvale.	Přetížení stroje během práce. Lze snížit výkon.	Zmirněte přítlak během práce
Zařizení se při náhlém zvýšení zatížení vypne.	Při náhlém zvýšení zátěže stoupne také razantně požadovaný proud. Tento nárůst, ke kterému dojde při náhlém zablokování nebo zpětném rázu, se změří a má za následek vypnutí.	Vypněte a opět zapněte stroj. Může normálně pokračovat v práci. Pokuste se zamezit dalšímu blokování vrtačky.
Náhlé unikání kouře z krytu motoru	Přetížení strojní elektroniky	Přerušení přívodu energie vyjmutím sady akumulátorů. Unikání kouře přestane. Nenasazujte akumulátor! Zabraňte vdechování kouře!
Stroj zůstává stát	Stroj je přetížený, ochrana proti opětovnému spuštění se aktivuje	Stroj vypněte a znovu zapněte
Frézka je během posuvu stroje svírána	Tupá frézka	Okamžitě stroj vypněte Odstranit stroj z obrobku a vyměnit frézku Vyměňte otočné desky
Spálené skvrny na místech frézování	Frézka není vhodná pro daný pracovní úkon nebo je tupá.	Vyměňte otočné deskyVyměnit frézku
Ucpaný výhoz hoblin	Dřevo je příliš vlhké	Vyčistěte výhoz hoblinPoužití suchého dřeva
	Dlouhotrvající frézování bez odsávání	Napojte stroj na externí odsávání

9 Zvláštní příslušenství

10 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

k stroju s č. výrobku 9M2202

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Údaje o akumulátore

Neodhadzujte elektrické nástroje do domového odpadu!

2.5.1 Údaje o emisiách hluku

2.5.2 Údaje o vibrácii

1 Hlava frézy
1 Obslužný nástroj
1 transportná skrinka
1 návod na používanie
1 Zošit „Bezpečnostné pokyny“

2.7 Bezpečnostné zariadenia

Nebezpečenstvo

Fréza na nosiče žl'abov RF 34-18 je vhodná na frézovanie upevňovacích drážok pre nosníky žl'abov v dreve a materiáloch na báze dreva.

3 Bezpečnostné pokyny

Nebezpečenstvo

• Noste pri činnostiach vždy ochranu sluchu.
• Noste pri činnostiach vždy ochranné okuliare.
• Noste pri činnostiach vždy rúško.
• Pri práci vždy používajte ochranné rukavice a pracovní zásteru.

Skontrolujte, či menovité napätie batérie zodpovedá napätiu uvedenému na stroji.

Popis nabíjania nájdete v návode dodanom s nabíjačkou.

Nebezpečenstvo výbuchu

Chráňte batériu pred horúčavou, ohňom a vlhkostou.

Skontrolujte ešte pred použitím, či menovité napätie batérie zodpovedá napätiu uvedenému na stroji.

Nebezpečenstvo

Nepoužívajte násilie.

5.6 Nastavenie híbky frézy

Nebezpečenstvo

5.7 Šírka frézovania

Pred odložením stroja vypnite motor a počkajte, kým sa pracovný nástroj nezastaví.

7 Údržba a opravy

Nebezpečenstvo

Neodhadzujte elektrické náradie a akumulátory do domového odpadu!

Iba pre krajiny EÚ:

Rešpektujte pokyny uvedené v kapitole „Preprava“, strana 173.

Zmeny vyhradené.
