MANUALE UTENTE RF 34-18 Mafell

Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I - Dichiarazione di conformità CE

Con la presente certificiamo che la macchina RF 34-18 è conforme alle seguenti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti nome. Responsabile per la composizione della documentazione tecnica: Mafell AG

1 Spiegazione dei simboli....43

2 Informazioni sul prodotto 43

2.1 Informazioni sul fabbricante 43

2.2 Informazioni riguardo alla batteria 43

2.3 Identificazione della macchina 43

2.4 Dati tecnici 44

2.5 Emissioni 44

2.6 Dotazione 45

2.7 Dispositivi di sicurezza 45

2.8 Impiego conforme alla destinazione....45

2.9 Rischi residui 45

3 Avvertenze di sicurezza 46

4 Struttura....47

4.1 Componenti illustrati 47

5 Attrezzaggio / Regolazione 47

5.1 Caricamento della batteria ricaricabile 47

5.2 Batteria ricaricabile girevole 48

5.3 Batteria ricaricabile – stato di carica e indicatore di segnali....48

5.4 Inserimento della batteria ricaricabile 49

5.5 Rimozione della batteria ricaricabile....49

5.6 Regolazione della profondità di fresatura....49

5.7 Larghezza di fresatura....49

5.8 Cambio fresa 49

5.9 Cambio placchette reversibili 50

5.10 Espulsore trucioli 50

6 Funzionamento....50

6.1 In generale 50

6.2 Accensione e spegnimento 50

6.3 Indicazioni di lavoro 51

7 Manutenzione e riparazione 51

7.1 Macchina 51

7.2 Fresa 51

7.3 Tenuta a magazzino....51

7.4 Trasporto 51

7.5 Smaltimento dei pacchi batteria/delle batterie....52

8 Eliminazione dei guasti....52

9 Accessori speciali 53

10 Disegno esploso e distinta dei ricambi 53

1 Spiegazione dei simboli

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa.

Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

per macchina con codice 9M2202

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Informazioni riguardo alla batteria

La dichiarazione di conformità CE relativa alle batterie è disponibile sulla nostra homepage www.mafell.com in piedinatura alle voci «Note legali», «Dichiarazione di conformità».

2.3 Identificazione della macchina

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi dell'UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Leggere le istruzioni per l'uso. Ciò riduce il rischio di lesioni.

Pericolo di lesioni alla fresa

Proteggere le batterie dal calore, radiazioni solari eccessive, fuoco, gelo, acqua e umidità.

Proteggere le batterie dall'umidità!

Proteggere le batterie dal fuoco!

Sussiste il pericolo di esplosione!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) è un sistema a batteria indipendente dal produttore. Altre informazioni sono riportate al sito www.cordless-alliance-system.com

2.4 Dati tecnici

Tipo di motore	senza spazzole
Tensione operativa	18 V c.c.
Numero di giri a vuoto	10.000 min ^-1
Diametro della fresa	100 mm
Larghezza di fresatura	34 mm
Profondità di fresatura	6 / 8 / 10 mm
Peso senza batteria ricaricabile	3,2 kg
Dimensioni (P x L x A)	150 x 350 x 180 mm

2.5 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!

2.5.1 Informazioni sull'emissione dei rumori

I valori di emissione sonora ottenuti in conformità alla norma EN 62841 sono:

Livello di pressione acustica	L_PA = 95 dB (A)
Incertezza	K_PA = 3 dB (A)
Livello di potenza sonora	L_WA = 103 dB (A)
Incertezza	K_WA = 3 dB (A)

La misurazione del rumore è stata eseguita senza utensile a vuoto.

2.5.2 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è minore di 2,1 m/s².

2.6 Dotazione

Fresa a immersione per grondaie RF 34-18 completa con:

1 testa portafresa
1 utensile d'uso
1 valigetta per il trasporto
1 manuale di istruzioni per l'uso
1 libretto «Avvertenze di sicurezza»

2.7 Dispositivi di sicurezza

Pericolo

I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi.

Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci.

La macchina è dotata dei seguenti dispositivi di sicurezza:

• Piano d'appoggio
• Impugnature
• Dispositivo di comando
• Sistema elettronico con protezione dal riavvio

2.8 Impiego conforme alla destinazione

La fresa a immersione per grondaie RF 34-18 è adatta alla fresatura di scanalature di fissaggio per travi portagrondaia in legno e materiali di legno.

A tal fine, la macchina deve poggiare con il suo piano d'appoggio sulle superfici piane del pezzo da lavorare. La lavorazione a mano libera non è consentita. (Pericolo di contraccolpo)

Utilizzare solo utensili in dotazione.

Non rimuovere i dispositivi di sicurezza per consentire lavori diversi da quelli descritti sopra.

Ogni altro tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

Utilizzare solo batterie ricaricabili CAS e accessori originali della MAFELL.

2.9 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Contraccolpo della macchina.
• Toccare la fresa sotto il piano d'appoggio.
• Deposizione della macchina durante la fase di arresto dell'utensile e conseguente movimento inaspettato della macchina o di un oggetto afferrato.
• Rottura e espulsione fuori dell'utensile o di parti dello stesso.
• Rottura ed espulsione di parti del pezzo e di parti metalliche in esso contenute (p.e. chiodi o viti).
• Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive.
• Emissione di polveri di legno nocive alla salute in caso di lavoro prolungato senza impianto di aspirazione.

3 Avvertenze di sicurezza

Pericolo

Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere anche tutte le avvertenze di sicurezza riportate nel libretto allegato 070500 «Avvertenze di sicurezza» (secondo norma 62841-1).

Avvertenze di carattere generale:

• Tenere l'elettroutensile solo dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'elettroutensile potrebbe toccare cavi elettrici nascosti. Il contatto con un cavo conduttore di tensione può mettere sotto tensione anche parti metalliche dell'apparecchio e causare una scossa elettrica.
• Fissare e bloccare il pezzo da lavorare su una base stabile utilizzando morse o altri mezzi. Se si tiene un pezzo da lavorare solo con la mano o contro il corpo, esso rimarrà instabile, il che può portare alla perdita di controllo.
• Assicuratevi che altre persone siano a distanza di sicurezza dalla vostra area di lavoro. Chiunque entri nell'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti del pezzo di lavorazione o utensili intercambiabili rotti possono volare via e causare lesioni anche al di fuori dell'area di lavoro diretta.
• Mai lavorare senza i dispositivi di protezione prescritti e previsti per il rispettivo lavoro e non modificare niente sulla macchina che potrebbe pregiudicare la sicurezza.
• È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Accendere prima la macchina e poi iniziare la lavorazione del pezzo.
• Non mettere giù la macchina fino a quando l'utensile non si è fermato.
• Proteggere la macchina e le batterie dall'umidità!
• Non gettare le batterie nel fuoco!

• Non utilizzare batterie difettose o deformate!

• Non aprire le batterie!

• Non toccare i contatti delle batterie oppure non cortocircuitare!
• Dalle batterie ai ioni di litio difettose potrebbe fuoriuscire un liquido leggermente acidoso infiammabile! Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga a contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
• Rimuovere le batterie dalla macchina prima di eseguire qualsiasi regolazione, riallestimento, manutenzione o pulizia.
• Assicurarsi che la macchina sia spenta quando inserite la batteria.
• Togliere la batteria dalla macchina nel caso dovesse essere depositata, trasportata o immagazzinata incustodita.

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione dell'udito durante i lavori.
• Indossare per tutti i lavori indossare occhiali di protezione.
• Indossare sempre una mascherina antipolvere durante i lavori.
• Indossare sempre guanti di protezione e un grembiule di lavoro durante i lavori.

Avvertenze relative al servizio:

• Non introdurre le mani nella zona di taglio e non toccare l'utensile. Con la seconda mano, afferrare il manico supplementare.
• Non tenere mai il pezzo da lavorare nella mano né appoggiarlo sulla gamba. Fissare il pezzo da lavorare su un appoggio stabile, p.e. utilizzando delle morse a vite.
• Mai utilizzare rondelle o viti per utensili danneggiate o sbagliate.
• Tenere forte la macchina con entrambe le mani e posizionare i bracci in modo da supportare le forze di ritorno (contraccolpo).

• Controllare che nel pezzo da lavorare non vi siano corpi estranei. Non segare o fresare in elementi d'acciaio.

• Fresare sempre in senso contrario alla lavorazione.

• Prima della messa in funzione della macchina, controlla che la fresa sia ben serrata e che giri perfettamente.
• Usa solo utensili di fresatura omologati per l'avanzamento manuale. Utilizzare solo gli utensili forniti con l'apparecchio o un corrispondente ricambio.
• Prima di cambiare l'utensile, effettuare interventi di regolazione e manutenzione e prima di eliminare guasti (compresa anche la rimozione di schegge incastrate) è assolutamente necessario rimuovere la batteria ricaricabile.
• Prima di accendere la macchina, controllare che la fresa e le placchette reversibili siano ben fissate.
• Condurre la macchina contro il pezzo solo quando è accesa. Altrimenti sussiste il pericolo di contraccolpo se la fresa si incastra nel pezzo.
• Dopo la lavorazione, spegnere la macchina e sollevarla solo quando l'utensile si è fermato.
• Inizia a fresare il pezzo da lavorare solo, quando la fresa ha raggiunto la sua velocità massima.
• Controllare che nel pezzo da lavorare non vi siano corpi estranei. Non fresare in pezzi metallici, p.e. chiodi.
• Eseguire la lavorazione solo, quando il piano d'appoggio della macchina può essere poggiato in modo sicuro.
• La lavorazione a mano libera non è consentita.
• Lavorare solo in locali sufficientemente ventilati o all'aperto. La polvere di legno che si viene a creare durante la fresatura compromette la visibilità e a volte è nociva per la salute.
• Non introdurre le mani nell'espulsore trucioli. Potreste subire lesioni da parti rotanti.

Avvertenze circa la manutenzione e riparazione:

• Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
• Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.

4 Struttura

4.1 Componenti illustrati (vedi Fig. 1-2)

(1) Zona di presa
(2) Pulsante di arresto mandrino
(3) Impugnatura addizionale
(4) Piano d'appoggio
(5) Campo di regolazione della profondità di fresatura
(6) Batteria ricaricabile
(7) Blocco di accensione
(8) Pulsante a levetta
(9) Espulsore trucioli
(10) Placchetta reversibile
(11) Testa portafresa

5 Attrezzaggio / Regolazione

5.1 Caricamento della batteria ricaricabile

Verificare se la tensione nominale delle batterie corrisponde alle indicazioni riportate sulla macchina.

Batterie e caricabatteria sono sincronizzate tra loro. Utilizzare solo batterie ricaricabili CAS e caricabatterie originali della MAFELL.

Se la macchina è nuova, prima del suo utilizzo caricare le batterie.

La descrizione della procedura di ricarica è riportata nelle istruzioni fornite insieme al caricabatterie.

Le batterie sono dotate di un monitoraggio della temperatura. Questo garantisce che le batterie vengono ricaricate solo in una fascia di temperatura tra 0 °C e 50 °C. Con ciò si raggiunge una elevata durata utile delle batterie.

Un tempo operativo notevolmente ridotto per ogni ricarica, indica che le batterie sono consumate e che devono essere sostituite.

Pericolo

Pericolo di esplosione

Proteggere le batterie dal calore, fuoco e umidità.

Non mettere le batterie sopra corpi riscaldanti e non sottoporle per lungo tempo a forti radiazioni solari. Temperature oltre 50 °C danneggiano le batterie. Prima di eseguire la ricarica, lasciare raffreddare le batterie riscaldate.

La temperatura ottimale di conservazione è tra 10 °C e 30 °C.

Non aprire le batterie e proteggerle da urti. Conservare le batterie in luogo asciutto e protette dal gelo.

Pericolo

Coprire i contatti delle batterie in caso di conservazione fuori il caricabatteria. Con cortocircuito dovuto da ponticellamento metallico sussiste il pericolo d'incendio e di esplosione.

Osservare le avvertenze riguardo alla tutela dell'ambiente.

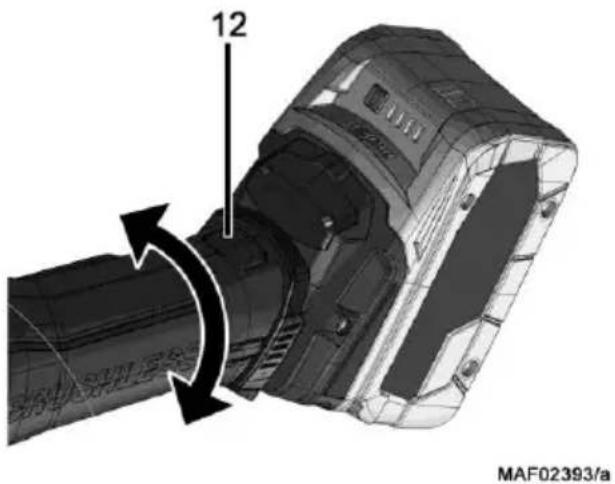

5.2 Batteria ricaricabile girevole

La parte posteriore della macchina può essere ruotata di 270° in tre fasi (vedi Fig. 3). Ciò consente di adattare la macchina alle condizioni di lavoro. Lavorare solo in posizione bloccata.

• Premere prima il pulsante di arresto 12 per ruotare la parte posteriore della macchina mentre lo si tiene premuto.
• Durante la rotazione, rilasciare il pulsante di arresto 12. Assicurarsi che l'arresto si blocchi in posizione con uno scatto.

12 MAF02393/a

Fig. 3

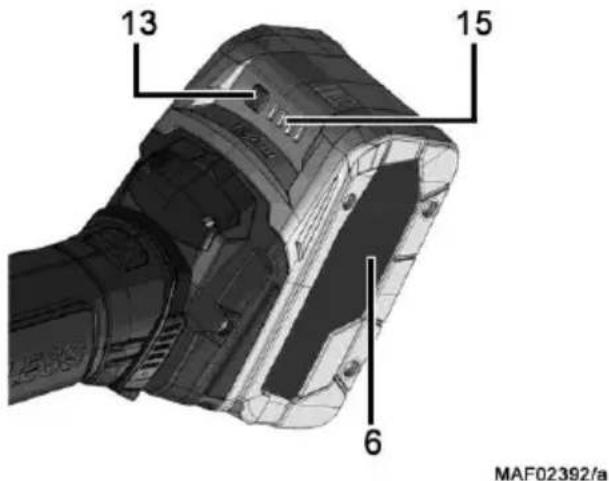

5.3 Batteria ricaricabile – stato di carica e indicatore di segnali

Premere il pulsante 13 per interrogare lo stato di carica della batteria ricaricabile 6. Leggere la capacità sull'indicatore elettronico dei segnali 15 (spie LED) (vedi Fig. 4).

Se la batteria ricaricabile è quasi scarica, lampeggia una spia LED. Ricaricare la batteria ricaricabile.

13 15 6 MAF02392/a

Fig. 4

5.4 Inserimento della batteria ricaricabile

Prima di inserirla, verificare se la tensione nominale della batteria ricaricabile corrisponde alle indicazioni riportate sulla macchina.

Pericolo

Sussiste il pericolo di esplosione se la batteria ricaricabile viene sostituita sbagliata. Sostituire la batteria ricaricabile solo con batterie dello stesso tipo o equivalenti.

Inserimento: Infilare la batteria caricata nell'apposita guida sotto l'impugnatura finché non si sente che scatta in posizione.

Prima di utilizzarle, assicurare la sede sicura delle batterie ricaricabili nella macchina.

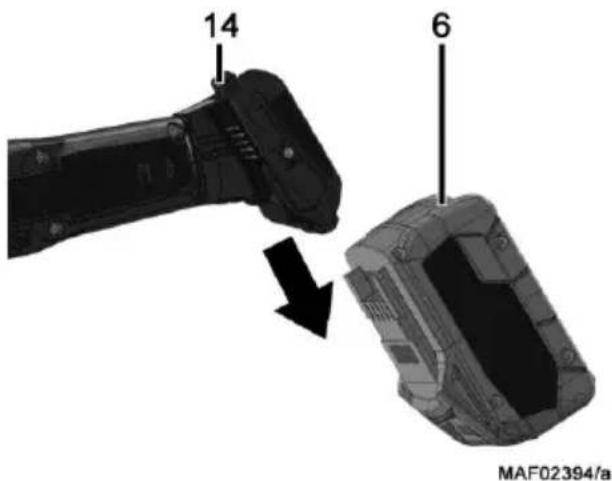

5.5 Rimozione della batteria ricaricabile

Premere il tasto per sblocco batteria 14 ed estrarre la batteria ricaricabile 6 dall'apposita guida (vedi Fig. 5).

14 6 MAF02394/a

Fig. 5

Non farlo con forza.

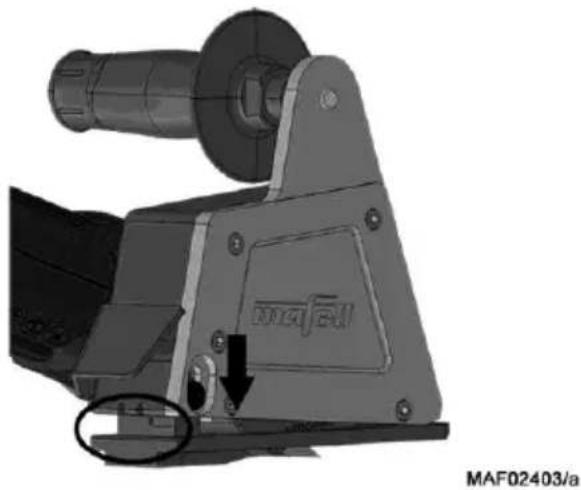

5.6 Regolazione della profondità di fresatura

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Pericolo

Pericolo di lesioni alla fresa!

La profondità di fresatura può essere impostata a tre livelli (ad una profondità di fresatura di 6, 8 o 10 mm). Svitare (allentare) la vite ad esagono incassato con la chiave a brugola da 4 in dotazione e spostare il piano d'appoggio alla profondità di fresatura desiderata (vedi a tal proposito anche Fig. 6). Infine, serrare di nuovo la vite ad esagono incassato.

La profondità massima di fresatura di 10 mm è raggiunta, quando il piano d'appoggio è avvicinato fino alla battuta.

5.7 Larghezza di fresatura

La larghezza di fresatura è di 34 mm. Se le travi portagrondaia sono più larghi di 34 mm, allora fresare una seconda volta sfalsando la fresatura precedente.

5.8 Cambio fresa

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Pericolo

Pericolo di lesioni alla fresa!

Per garantire la sua funzione, la macchina è adattata alla fresa in dotazione, pertanto è possibile utilizzare solo un corrispondente ricambio.

• Svitare le cinque viti sul coperchio e rimuovere il coperchio insieme alle viti.
• Premere il pulsante di arresto mandrino e tenerlo premuto.
• Girare la testa portafresa in senso antiorario finché è allentata ed essere rimossa.
• Sostituire la fresa e serrarla di nuovo con una chiave adatta da 19 mm (13 Nm). Fare attenzione che non vi siano trucioli sulle superfici di serraggio.

La rimozione della resina viene effettuata immergendo per 24 ore le frese in petrolio o in agenti per la rimozione della resina disponibili in commercio.

5.9 Cambio placchette reversibili

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Pericolo

Placchette reversibili sono utensili da taglio e hanno angoli e spigoli vivi. Maneggiare queste placchette reversibili con cautela in modo da non ferirsi o danneggiarle.

La testa portafresa è equipaggiata con 6 placchette reversibili di metallo duro. Se i taglienti sono ottusi, la placchetta reversibile può essere voltata fino a quattro volte. Dopodiché, vanno installate nuove placchette reversibili originali!

A tal proposito, procedere come segue:

• Svitare le viti a testa svasata con la chiave a brugola da 4 in dotazione.
• Pulire tutti i pezzi e le camere coltelli della testa portafresa.
  • Voltare o rinnovare le placchette reversibili.
• Fissare le placchette reversibili con le viti a testa svasata e serrarle di nuovo con la chiave a brugola da 4 (4 Nm).

Le parti sono inserite correttamente, quando la parte posteriore della lama di un coltello è appoggiata al corpo portante e la vite a testa svasata può essere avvitata finché la sua superficie è al di sotto o a filo della superficie della placchetta reversibile. La sporgenza radiale di taglio di max. 1,1 mm è con ciò garantito.

5.10 Espulsore trucioli

Pericolo

Lavorare all'aperto oppure in locali sufficientemente ventilati. Le polveri possono essere nocive alla salute.

L'espulsore di trucioli serve per l'espulsione di trucioli prodotti durante la lavorazione del pezzo. Indossare una mascherina di protezione contro la polvere durante i lavori. Lavorare solo in locali ben ventilati o all'aperto.

6 Funzionamento

6.1 In generale

• Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo «Avvertenze di sicurezza».
• Assicurarsi che la fresa sia fissata correttamente.

6.2 Accensione e spegnimento

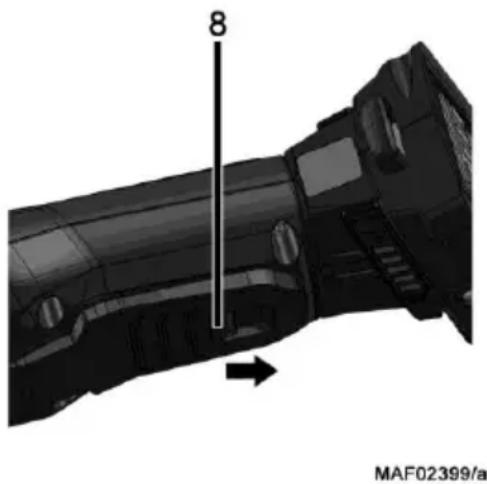

• Accensione: Spostare il blocco di accensione in direzione freccia e azionare il pulsante a levetta 8 (vedi Fig. 7)
• Spegnimento: Rilasciare il pulsante a levetta 8.

Trattandosi di un interruttore senza arresto, la macchina funziona solamente finché il pulsante a levetta viene premuto.

Attraverso il freno automatico installato, il tempo d'inerzia dell'utensile di lavoro viene delimitato a circa 1 - 2 secondi.

La macchina è dotata di una protezione dal riavvio (contro la ripartenza). In caso di sovraccarico, la macchina deve essere dapprima spenta e poi riaccesa.

6.3 Indicazioni di lavoro

• Tenere fissa la fresa a immersione per grondaie con entrambe le mani dal manico addizionale e dal carter del motore.
• Accendere la macchina.
• Appoggiare la macchina in modo sicuro con il suo piano d'appoggio sulla superficie piana del pezzo da lavorare.
• Spegnere la macchina quando si toglie una mano dalla macchina o la si solleva.

Pericolo

Spegnere il motore prima di appoggiare la macchina e attendere finché l'utensile di lavoro si sia completamente fermato.

7 Manutenzione e riparazione

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL.

Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d'ordine 049040 (barattolo da 1 kg).

7.1 Macchina

La macchina deve essere regolarmente liberata da polvere depositatesi. A tal proposito pulire le aperture di ventilazione del motore con un aspirapolvere.

7.2 Fresa

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Pericolo

Pericolo di lesioni alla fresa!

Le frese utilizzate sulla macchina devono essere regolarmente pulite da resina, perché utensili puliti migliorano la qualità di taglio.

Per la pulizia non utilizzare prodotti fortemente alcalini, ma solo prodotti esente di acidi.

La pulizia da resina avviene immergendo per 24 ore la fresa dentro il petrolio oppure un prodotto di pulizia della resina normalmente in commercio.

7.3 Tenuta a magazzino

Se la macchina non viene utilizzata per un periodo di tempo lungo, deve essere pulita con cura (vedi capitolo 7.1). Spruzzare dell'antiruggine sulle parti di metallo lucide.

Immagazzinare la macchina solo in locali asciutti e proteggerla dalle intemperie ambientali.

7.4 Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p.e.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso, per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la scatola non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

7.5 Smaltimento dei pacchi batteria/delle batterie

Utensili elettrici, batterie ricaricabili, accessori e imballaggi devono essere raccolti in maniera differenziata e riciclati in modo ecologico.

Non smaltire le apparecchiature elettriche e le batterie insieme ai rifiuti domestici!

Solo per i paesi UE:

Secondo la direttiva europea 2002/96/CE, gli utensili elettrici che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o usate devono essere raccolte in maniera differenziata e riciclate in modo ecologico.

Restituire le batterie ricaricabili/batterie inutilizzabili direttamente a:

Germania

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Amburgo

Germania

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportate al paragrafo «Trasporto», pagina 51.

Con riserva di modifiche tecniche.

8 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Staccare dapprima le batterie!

Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgiti al tuo rivenditore o direttamente al servizio di assistenza clienti MAFELL.

Guasto	Causa	Eliminazione
La macchina non si lascia accendere	Batteria ricaricabile scarica	Caricare la batteria ricaricabile
	Batteria ricaricabile non innestata nella posizione finale	Inserire la batteria ricaricabile correttamente e assicurarsi che sia saldamente in sede
L'indicatore del segnale elettronico è acceso fisso.	La batteria ricaricabile è quasi scaricaL'elettronica protegge la batteria ricaricabile dalla scarica completa.	Verificare lo stato della batteria ricaricabile, premere il tasto sulla stessaSe è acceso solo un LED, allora ricaricare la batteria ricaricabile
	Temperatura troppo alta	Lasciare raffreddare la macchina o la batteria ricaricabile
	La protezione dal riavvio impedisce la ripartenza della macchina.	Spegnere e riaccendere la macchina. Se la batteria ricaricabile viene inserita quando la macchina è accesa, la macchina non si avvia.
L'indicatore del segnale elettronico è acceso fisso.	Sovraccarico della macchina durante il lavoro. La potenza può essere ridotta.	Ridurre la pressione di lavoro
La macchina si spegne in caso di improvviso aumento del carico.	Con un aumento improvviso del carico, anche la corrente richiesta aumenta di colpo. Questo aumento, che si presenta a un blocco improvviso o a un contraccolpo, viene misurato e causa lo spegnimento della macchina.	Spegnere e riaccendere la macchina. Puoi continuare a lavorare normalmente. Tentare di evitare altri bloccaggi.
Sviluppo di fumo improvviso dal carter del motore	Sovraccarico dell'elettronica macchina	Interrompere l'alimentazione di energia rimuovendo il pacco batteria ricaricabile. Lo sviluppo di fumo cessa.Non inserire più le batterie!Evitare di inalare il fumo!
La macchina si ferma	Macchina sovraccarica, la protezione dal riavvio (contro la ripartenza) scatta	Spegnere e riaccendere la macchina
La fresa s'incastra avanzando la macchina	Fresa ottusa	Spegnere subito la macchinaRimuovere la macchina fuori dal pezzo da lavorare e sostituire la fresaSostituire le placchette reversibili
Bruciature in corrispondenza della fresatura	Fresa non idonea per il tipo di lavoro oppure ottusa	Sostituire le placchette reversibiliSostituire la fresa
Espulsore trucioli intasato	Legno troppo umido	Pulire l'espulsore trucioliUtilizzare legno asciutto
	Fresatura di lunga durata senza aspirazione	Collegare la macchina ad una aspirazione esterna

9 Accessori speciali

• Placchetta reversibile di metallo duro (6 pz.)
  N. d'ordinazione 212682
• Batteria PowerTank 18 M 72 LiHD
  N. d'ordinazione 094500
• Batteria PowerTank 18 M 72 LiHDX
  N. d'ordinazione 094523
• Batteria PowerTank 18 M 99 LiHD
  N. d'ordinazione 094503
• Batteria PowerTank 18 M 144 LiHD
  N. d'ordinazione 094498
• Batteria PowerTank 18 M 144 LiHDX
  N. d'ordinazione 094520

10 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla nostra homepage: www.mafell.com

Inhoudsopgave

5.1 Ladda batteri 95

5.2 Vridbart batteri....96

Pri tem ne smete uporabiti sile.

5.6 Nastavljanje globine rezkanja

Nevarnost

Pred vsemi servisnimi deli izvlecite akumulator.

Nevarnost
