MANUAL DE USUARIO RF 34-18 Mafell

Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen las indicaciones de seguridad e instrucciones, se pueden producir descargas eléctricas, incendios y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para el futuro.

VAROITUS

E - Declaración de conformidad CE

Con la presente se certifica que la máquina RF 34-18 cumple las directivas europeas mencionadas, las cuales forman la base tanto del diseño constructivo como de los procesos de fabricación. Apoderado legal para la compilación de la documentación técnica: Mafell AG

1 Leyenda....67
2 Datos del producto 67
2.1 Datos del fabricante 67
2.2 Información sobre la batería....67
2.3 Identificación de la máquina 67
2.4 Datos técnicos....68
2.5 Emisiones....68
2.6 Contenido 69
2.7 Dispositivos de seguridad 69
2.8 Uso correcto 69
2.9 Riesgos residuales 69
3 Instrucciones de seguridad ....70
4 Montaje....71
4.1 Componentes ilustrados....71
5 Reequipamiento / Ajustes 71
5.1 Cargar el acumulador....71
5.2 Batería giratoria....72
5.3 Acumulador, indicador de carga y señal 72
5.4 Colocar el acumulador 72
5.5 Desmontar el acumulador 73
5.6 Ajustar la profundidad de fresa 73
5.7 Ancho de fresa 73
5.8 Cambio de fresa 73
5.9 Cambiar las placas de corte reversibles 74
5.10 Eyector de virutas....74
6 Funcionamiento....74
6.1 Generalidades 74
6.2 Conexión y desconexión 74
6.3 Instrucciones de trabajo 75
7 Mantenimiento y reparación 75
7.1 Máquina....75
7.2 Fresas 75
7.3 Almacenaje....75
7.4 Transporte 75
7.5 Eliminar acumuladores/baterías 76
8 Eliminación de fallos técnicos 76
9 Accesorios especiales 77
10 Dibujo de explosión y lista de piezas de recambio....77

1 Leyenda

Este símbolo está colocado en las indicaciones para su seguridad.

De no respetar estas instrucciones, se pondrá en peligro la integridad de las personas.

Este símbolo identifica situaciones que pueden poner en peligro la integridad del producto o de otros bienes que se encuentren en las proximidades del lugar de uso.

Este símbolo identifica consejos para el personal operario u otra información oportuna.

2 Datos del producto

para la máquina con el núm. de ref. 9M2202

2.1 Datos del fabricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Información sobre la batería

Puede consultar la Declaración CE de conformidad de nuestras baterías de acumulador en nuestra página web www.mafell.com en el pie de página, en la sección Aviso lega, Declaración de conformidad.

2.3 Identificación de la máquina

Marca CE para confirmar que cumple con los requisitos básicos sanitarios y de seguridad de acuerdo con el anexo I de la Directiva "Máquinas".

Sólo para países de la Unión Europea

¡No deseche los aparatos eléctricos junto con los residuos domésticos!

De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Lea el manual de instrucciones. Esto reduce el riesgo de una lesión.

Riesgo de lesiones en la fresa

Proteja el acumulador del calor, los rayos de sol excesivos, fuego, heladas, agua y humedad.

¡Proteger las baterías de la humedad!

¡Proteger las baterías del fuego!

¡Hay riesgo de explosión!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) es un sistema de baterías común para varios fabricantes. Encontrará más información en www.cordless-alliance-system.com

2.4 Datos técnicos

Tipo de motor	sin escobillas
Tensión de funcionamiento	18 V DC
Velocidad en vacío	10000 min ^-1
Diámetro de fresa	100 mm
Ancho de fresa	34 mm
Profundidad de fresado	6 / 8 / 10 mm
Peso sin acumulador	3,2 kg
Dimensiones (anch. x long. x alt.)	150 x 350 x 180 mm

2.5 Emisiones

Las emisiones de ruido indicadas se han medido conforme a la EN 62841-1 y se pueden utilizar para comparar la herramienta eléctrica con otras herramientas y para hacer una estimación provisional de la carga.

Peligro

Las emisiones de ruido que se produzcan durante el uso real de la herramienta pueden desviarse de los valores indicados, dependiendo del tipo y modo de uso de la herramienta y, especialmente, según el tipo de pieza que se trabaje.

Por ello es importante que utilice protección auditiva, incluso cuando la herramienta eléctrica funcione sin carga.

2.5.1 Información relativa a la emisión de ruidos

Valores de emisión de ruidos, determinados según la norma EN 62841:

Nivel de presión acústica	L_PA = 95 dB (A)
Inseguridad	K_PA = 3 dB (A)
Nivel de potencia acústica	L_WA = 103 dB (A)
Inseguridad	K_WA = 3 dB (A)

Se ha llevado a cabo la medición del ruido sin herramienta en ralentí.

2.5.2 Información relativa a las vibraciones mecánicas

El valor típico de vibraciones mano-brazo es inferior a 2,1 m/s ^2 .

2.6 Contenido

Fresadora de canal de soporte RF 34-18 completa con:

1 Cabezal de fresar
1 herramienta de manejo
1 maleta de transporte
1 Manual de instrucciones
1 libro "Instrucciones de seguridad"

2.7 Dispositivos de seguridad

¡Peligro!

Los dispositivos descritos garantizan la seguridad en el trabajo con esta máquina, por lo tanto, no se pueden desmontar ni desactivar.

Antes de operar la máquina, comprobar el funcionamiento de los dispositivos de seguridad y si están dañados. No utilizar la máquina si faltan los dispositivos de seguridad o no funcionan.

La máquina ofrece los siguientes dispositivos de seguridad:

• Placa de soporte
• Empuñaduras
• Dispositivo de conexión y desconexión
• Sistema electrónico con protección contra encendido

2.8 Uso correcto

La fresadora de canal de soporte RF 34-18 es apta para fresar ranuras de fijación para canales de soporte en madera y en materiales derivados de la madera.

Para ello se tiene que colocar la máquina con su placa base en las zonas llanas de la pieza de trabajo. No está permitido trabajar a mano alzada. (Riesgo de rebote)

Utilice solo la herramienta suministrada.

No retire ningún dispositivo de seguridad para realizar otros trabajos que no sean los descritos anteriormente.

Cualquier otro uso de la máquina se considera inapropiado. No se podrá presentar reclamación alguna ante el fabricante por los daños que se desprendan del uso inapropiado.

El uso apropiado de la máquina comprende respetar todas las instrucciones de servicio, mantenimiento y reparación del fabricante.

Utilice solo baterías y accesorios originales Mafell / CAS.

2.9 Riesgos residuales

¡Peligro!

A pesar de utilizar la máquina conforme al uso proyectado y respetando todas las normas de seguridad aplicables, existen riesgos residuales que se deben a la finalidad de uso y que pueden tener consecuencias para la salud.

• Rebote de la máquina.
• Contacto de la fresa por debajo de la placa base.
• Posar la máquina durante la salida de la herramienta y un movimiento inesperado de la máquina o del objeto recogido.
• Rotura o salida brusca de la herramienta o piezas de ésta.
• Rotura y expulsión de partes de la pieza y piezas metálicas contenidas en ella (por ejemplo, clavos o tornillos).
• Daños al oído debido al trabajo intensivo sin la protección adecuada.
• Emisión de polvo de madera, nocivo para la salud, durante el trabajo intensivo sin el conveniente sistema de aspiración.

3 Instrucciones de seguridad

¡Peligro!

Respete siempre las instrucciones de seguridad resumidas en este capítulo y las normas correspondientes al país de que se trate.

Lea las indicaciones de seguridad del folleto adjunto 070500 «Indicaciones de seguridad» (conforme a la norma 62841-1).

Instrucciones generales

• Sujete la herramienta eléctrica solo por las superficies de agarre aisladas cuando realice trabajos en los que pueda encontrar conductos de corriente escondidos al utilizar la herramienta. El contacto con un conducto que lleve corriente puede poner en tensión piezas metálicas del aparato y provocar una descarga eléctrica.
• Sujete y asegure la pieza de trabajo a una base estable utilizando abrazaderas u otros medios. Si sujeta la pieza de trabajo sólo con la mano o contra el cuerpo, permanecerá inestable, lo que puede provocar la pérdida de control.
• Asegúrese de que otras personas mantengan una distancia segura con su zona de trabajo. Todas las personas que entren en la zona de trabajo deben llevar equipo de protección personal. Los fragmentos de la pieza de trabajo o de las herramientas rotas pueden salir despedidos y causar lesiones, incluso fuera de la zona de trabajo.
• No realice nunca tareas sin los correspondientes dispositivos de protección previstos ni efectúe modificaciones en la máquina que puedan perjudicar la seguridad en el trabajo.
• No podrán manejar esta máquina personas menores de edad, excepto adolescentes mayores de 16 años bajo la supervisión de una persona cualificada en formación profesional.
• No conecte la máquina hasta que comience la mecanización de la pieza de trabajo.
• No pose la máquina antes de que salga la máquina.
• ¡Proteja la máquina y las baterías de la humedad!

• ¡No tire el acumulador al fuego!

• ¡No utilice acumuladores defectuosos o deformados!

• ¡No abra el acumulador!
• ¡No toque los contactos de los acumuladores ni haga cortocircuitos!
• ¡De los acumuladores de iones de litio defectuosos puede salir un líquido ligeramente ácido y combustible! Si sale líquido del acumulador y entra en contacto con la piel, enjuáguela inmediatamente con abundamente agua. ¡Si entra en contacto con los ojos el líquido del acumulador, lávelos con agua limpia y acuda inmediatamente al médico!
• Saque los acumuladores de la máquina antes de realizar cualquier tipo de configuración, reequipamiento, mantenimiento o limpieza.
• Asegúrese de que la máquina esté desconectada al insertar el acumulador.
• Si se posa, transporta o almacena la máquina sin supervisión, saque la batería de la máquina.

Instrucciones relativas al equipamiento de protección personal

• Utilizar siempre protecciones auditivas para trabajar.
• Utilizar siempre gafas de protección durante todos los trabajos.
• Utilizar siempre una mascarilla para trabajar.
• Para trabajar, utilizar siempre guantes protectores y delantal de trabajo.

Instrucciones de uso

• No tocar con la mano la zona de corte ni la herramienta. Sujete con la segunda mano la empuñadura adicional.
• No sujete nunca la pieza de trabajo con la mano o colocado sobre la pierna. Fije la pieza de trabajo sobre una superficie rígida, p.ej. mediante abrazaderas.
• Nunca utilizar arandelas o tornillos de herramienta dañados o incorrectos.
• Sujetar la máquina bien con las dos manos y colocar los brazos en una posición en la que se pueda aguantar la fuerza de retroceso.
• Comprobar si hay objetos extraños en la pieza de trabajo. No serrar ni fresar en piezas de acero.

• Corte siempre en contra de avance.

• Compruebe que la fresa esté correctamente fijada y se mueva con facilidad, antes de poner en funcionamiento la máquina.

• Utilice únicamente herramientas homologadas para el trabajo con avance manual. Utilice solo la herramienta suministrada o la pieza de repuesto correspondiente.
• Retire la batería antes de cambiar la herramienta, realizar tareas de ajuste o eliminar defectos (lo cual también implica la eliminación de astillas de madera atascadas).
• Antes de conectar, compruebe que están colocadas correctamente la fresa y las placas reversibles.
• Guíe la máquina contra la pieza únicamente cuando esté encendida. De lo contrario, existe riesgo de rebote si la fresa se engancha en la pieza de trabajo.
• Tras la mecanización, desconecte la máquina y levante cuando la herramienta esté parada.
• Espere a que el motor esté funcionando a pleno rendimiento antes de fresar.
• Comprobar si hay objetos extraños en la pieza de trabajo. No corte nunca piezas metálicas como por ejemplo clavos.
• Trabaje solo cuando la placa base esté colocada con seguridad.
• No está permitido trabajar a mano alzada.
• Trabajar únicamente en locales suficientemente ventilados o al aire libre. El polvo de madera procedente del corte perjudica la visibilidad y puede ser nocivo para la salud.
• No introduzca las manos en el eyector de virutas. Se puede lesionar con las piezas giratorias.

Instrucciones de mantenimiento y reparación

• Por razones de seguridad, es imprescindible limpiar con regularidad la máquina, particularmente los dispositivos de ajuste y de guía.
• Únicamente pueden utilizarse accesorios y piezas de recambio originales de MAFELL. De lo contrario, no se podrá presentar reclamación alguna ante el fabricante.

4 Montaje

4.1 Componentes ilustrados (véase fig. 1-2)

(1) Zona de agarre
(2) Botón de bloqueo del husillo
(3) Empuñadura adicional
(4) Placa de soporte
(5) Zona de ajuste de la profundidad de fresa
(6) Batería
(7) Bloqueo de arranque
(8) Interruptor de conexión
(9) Eyector de virutas
(10) Placa reversible
(11) Cabezal de fresar

5 Reequipamiento / Ajustes

5.1 Cargar el acumulador

Comprobar si la tensión nominal del acumulador coincide con las indicaciones de la máquina.

Se suministran los cargadores adecuados, a partir del acumulador utilizado. Utilice solo baterías y cargadores originales Mafell / CAS.

En una máquina nueva, cargue siempre primero el acumulador.

Consulte la descripción del proceso de carga en el manual de instrucciones suministrado con el cargador.

El acumulador está equipado con un sistema de control de temperaturas. Esto garantiza que el acumulador solo se cargue en el rango de temperatura de 0°C a 50°C. De esta manera, se obtendrá una larga vida útil del acumulador.

Un tiempo de funcionamiento considerablemente más corto con cada carga indica que el acumulador está usado y hay que sustituirlo.

Peligro Riesgo de explosión

Proteger el acumulador del calor, el fuego y la humedad.

No colocar el acumulador encima de un radiador y no exponer el acumulador durante demasiado tiempo a los rayos del sol. Las temperaturas superiores a 50°C dañan el acumulador. Dejar enfriar el acumulador si está caliente antes de cargarlo.

La temperatura de almacenamiento óptima está entre 10°C y 30°C.

No abrir el acumulador y protegerlo de los golpes. Mantenga seco el acumulador y a prueba de heladas.

Peligro

Destapar los contactos del acumulador si se almacena fuera del cargador. Si se produce un cortocircuito por un puenteado metálico hay riesgo de incendio y explosión.

Respetar las indicaciones sobre la protección del medio ambiente.

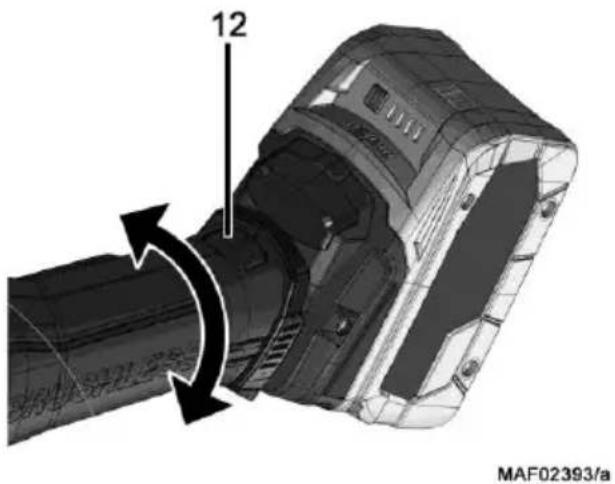

5.2 Batería giratoria

La parte trasera de la máquina se puede girar en tres niveles 270° (véase fig. 3). De esta manera se puede ajustar la máquina a las condiciones de trabajo. Trabaje solo en posición encajada.

• Pulse primero el botón de bloqueo 12 para girar la parte trasera de la máquina mientras lo esté pulsando.
• Suelte el botón de bloqueo 12 mientras gire. Asegúrese de que oiga el clic al encajar.

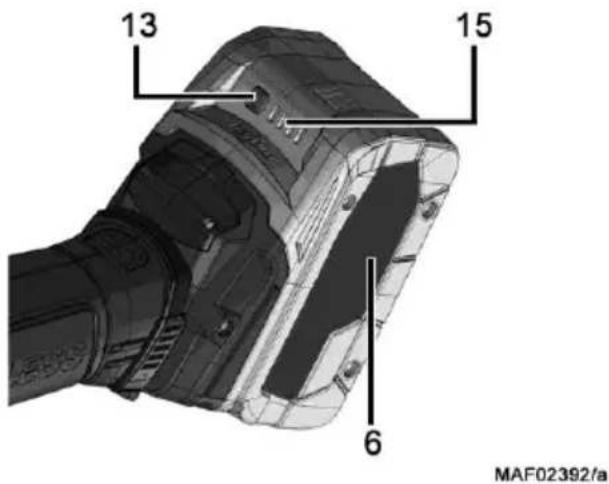

5.3 Acumulador, indicador de carga y señal

Pulse la tecla 13 para consultar el estado de carga de la batería. Lea la capacidad del indicador de señales 15 (luces LED) (véase fig. 4).

Si la batería está casi vacía, parpadea una luz LED. Cargue de nuevo la batería.

13 15 6 MAF02392/a

Fig. 4

5.4 Colocar el acumulador

Comprobar si la tensión nominal del acumulador coincide con las indicaciones de la máquina antes de colocarlo.

Peligro

Se corre riesgo de explosión si no se coloca bien la batería. Sustituya la batería por la misma o por un modelo similar.

Colocar: Desplace la batería cargada por la guía de la batería situada debajo de la empuñadura hasta que se oiga como encaja.

Antes de poner en funcionamiento la máquina, compruebe que la batería está fijada correctamente.

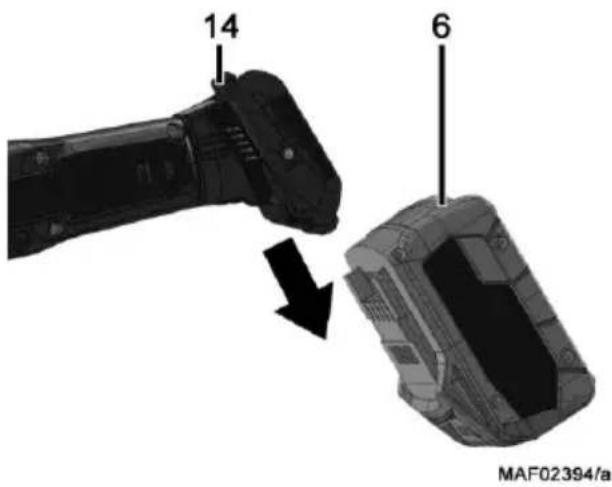

5.5 Desmontar el acumulador

Pulse el botón para desbloquear la batería 14 y extraiga la batería 6 de la guía de la batería (véase fig. 5).

14 6 MAF02394/a

Fig. 5

No utilizar violencia.

5.6 Ajustar la profundidad de fresa

Peligro

Sacar la batería para realizar cualquier trabajo de mantenimiento.

Peligro

Riesgo de lesiones en la fresa!

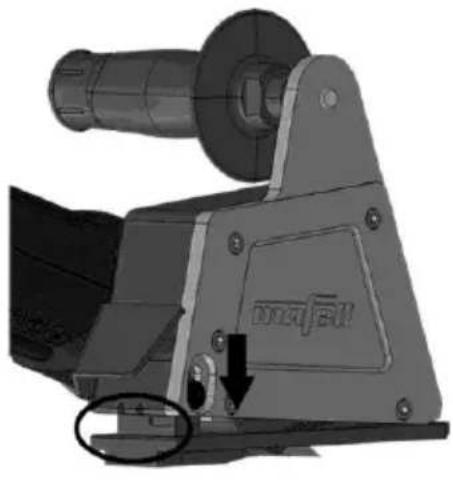

La profundidad de la fresa se puede ajustar a tres niveles (6. 8 o 10 mm de profundidad de fresa). Abra el tornillo hexagonal interior con la llave Allen SW4 suministrada y desplace la placa base a la profundidad de fresa deseada (véase también para ello la fig. 6). A continuación, fijar de nuevo el tornillo hexagonal interior.

Si la placa base se ha desplazado hasta el tope, se ha alcanzado la profundidad máx. de fresa de 10 mm.

5.7 Ancho de fresa

El ancho de fresa es de 34 mm. Si los canales de soporte tuvieran un ancho superior a 34 mm, deberá fresar una segunda vez desplazado respecto al fresado anterior.

5.8 Cambio de fresa

Peligro

Sacar la batería para realizar cualquier trabajo de mantenimiento.

Peligro

Riesgo de lesiones en la fresa!

La máquina está adaptada a la fresa suministrada para garantizar su funcionamiento, por lo que solo se puede utilizar con la pieza de repuesto correspondiente.

• Abra los cinco tornillos de la cubierta y extraiga la cubierta junto con los tornillos.
• Pulse el botón de bloqueo del husillo y manténgalo pulsado.
• Gire el cabezal de fresa de cierre en el sentido contrario de las agujas del reloj hasta que esté suelto y se pueda extraer.

- Vuelva a colocar la fresa y apriétela de nuevo con una llave SW19 adecuada (13 Nm). Asegúrese de que no haya virutas en las superficies de sujeción.

Para quitar la resina, introduzca las fresas en un baño de petróleo o algún disolvente de resina común durante 24 horas.

5.9 Cambiar las placas de corte reversibles

Peligro

Sacar la batería para realizar cualquier trabajo de mantenimiento.

Peligro

Las placas giratorias son elementos de corte y tienen esquinas y bordes afilados. Manipule cuidadosamente estas placas giratorias para no lesionarse y no dañarlas.

El cabezal de fresado está equipado con 6 placas giratorias de metal duro. Si las cuchillas están despuntadas, puede girar la placa reversible hasta cuatro veces. ¡Después hay que montar nuevas placas de corte reversibles originales!

Proceda de la siguiente manera:

• Desatornille los tornillos avellanados con la llave hexagonal suministrada de SW4.
• Limpie todas las piezas y las cámaras de cuchillas de la cabeza de la fresa.
• Gire o cambie las placas de corte reversibles.
• Fijar las placas de corte reversibles con los tornillos avellanados y apretarlos otra vez con el SW4 (4 Nm).

Las piezas están bien colocadas si el lateral de un borde de la cuchilla está colocado contra el cuerpo del soporte y se puede atornillar el tornillo avellanado hasta que la superficie esté por debajo o a la misma altura de la placa giratoria. De esta forma se garantiza el exceso de corte radial de máx. 1,1 mm.

5.10 Eyector de virutas

Peligro

Trabajar al aire libre o en lugares con suficiente ventilación. Los polvos pueden ser nocivos para la salud.

El eyector de virutas sirve para expulsar las virutas de madera que se generen al mecanizar la pieza de trabajo. Utilice al trabajar una mascarilla. Trabajar únicamente en lugares suficientemente ventilados o al aire libre.

6 Funcionamiento

6.1 Generalidades

• Cada persona encargada del manejo de la máquina ha de estar familiarizada con el manual de instrucciones y, en particular, con el apartado "Instrucciones de seguridad".
• Compruebe que se haya fijado adecuadamente la fresa.

6.2 Conexión y desconexión

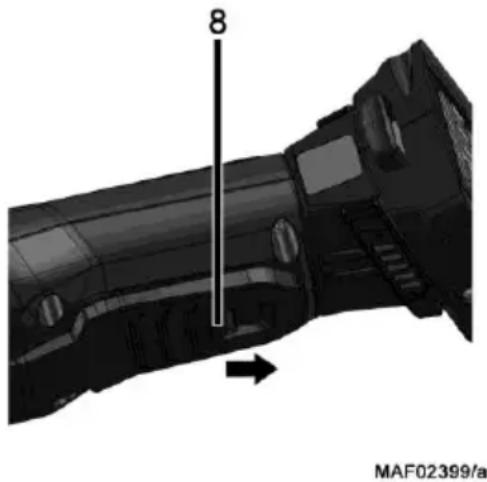

• Conectar: Desplazar el bloqueo de conexión en la dirección de la flecha y pulsar el interruptor 8 (véase fig. 7)
• Desconexión: Soltar el interruptor 8.

Como se trata de un interruptor sin bloqueo, la máquina funciona solo mientras esté pulsado este interruptor de conexión.

Gracias al freno automático integrado, se limita el tiempo de funcionamiento de la herramienta de trabajo a aprox. 1 - 2 s.

La máquina está equipada con la protección contra encendido. En caso de sobrecarga, primero se tiene que desconectar y después conectar la máquina.

6.3 Instrucciones de trabajo

• Sujete la fresadora de canal de soporte con las dos manos por el asa adicional y la carcasa del motor.
• Conecte la máquina.
• Colocar la máquina con la placa base en la zona llana de la pieza de trabajo.
• Desconecte la máquina cuando suelte una mano de la máquina o levante la máquina.

Peligro

Antes de posar la máquina, desconectar el motor y esperar a que la herramienta de trabajo se haya parado.

7 Mantenimiento y reparación

Peligro

Sacar la batería para realizar cualquier trabajo de mantenimiento.

Las máquinas de MAFELL requieren escaso mantenimiento.

Los rodamientos de bolas utilizados están engrasados de forma permanente. Se recomienda llevar la máquina a un centro de servicio al cliente autorizado de MAFELL para su revisión después de algún tiempo de funcionamiento.

En todos los puntos de engrase se debe aplicar únicamente nuestra grasa especial con número de referencia 049040 (unidades de 1 kg).

7.1 Máquina

Limpie con regularidad el polvo que se deposita en la máquina, particularmente, limpie a soplos las aberturas de ventilación del motor.

7.2 Fresas

Peligro

Sacar la batería para realizar cualquier trabajo de mantenimiento.

Peligro

Riesgo de lesiones en la fresa!

Retire con regularidad la resina que se deposita en las fresas utilizadas para evitar así pérdidas en la calidad de corte.

No se deben utilizar detergentes fuertemente alcalinos. Utilice sólo detergentes libres de ácido para limpiar los discos de sierra.

Para quitar la resina, introduzca las fresas en un baño de petróleo o algún disolvente de resina común durante 24 horas.

7.3 Almacenaje

Si no se utiliza la máquina durante algún tiempo, límpiela cuidadosamente (ver capítulo 7.1). Pulverizar las piezas metálicas finas con un protección antioxidante.

Almacenar solo en lugares secos y proteger de las inclemencias del tiempo.

7.4 Transporte

Las baterías de iones de litio están sujetas a los requisitos de la ley de materiales peligrosas. El ususario puede transportar las baterías sin mas requisitos por la calle.

En caso de envíos a cargo de terceros (p.ej.: Transporte aéreo o empresa de terceros) hay que tener en cuenta unos requisitos especiales para el embalaje y el marcado. Para la preparación del envío se tiene que consultar a un experto en materiales peligrosos.

Solo envíe baterías si la carcasa no está dañada. Pegue los contactos abiertos y empauete la batería de forma que no se mueva en el embalaje.

Tenga en cuenta las posibles directrices nacionales.

7.5 Eliminar acumuladores/baterías

Las herramientas eléctricas, baterías, accesorios y embalajes tienen que ser reciclados de forma respetuosa con el medio ambiente.

¡No deseche los aparatos eléctricos y las baterías/pilas junto con los residuos domésticos!

Sólo para países de la Unión Europea:

De acuerdo con la Directiva Europea 2002/96/CE, las herramientas eléctricas que ya no se pueden utilizar y de acuerdo con la Directiva Europea 2006/66/CE, las pilas/baterías recargables defectuosas o usadas deben ser recogidas por separado y recicladas de forma respetuosa con el medio ambiente.

Devuelva las pilas/baterías inservibles directamente a:

Alemania

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Alemania

Pilas/baterías:

lones de litio

Tenga en cuenta las indicaciones del apartado «Transporte», página 75.

Sujeto a cambios técnicos.

8 Eliminación de fallos técnicos

¡Peligro!

La determinación y eliminación de fallos técnicos requieren siempre especial cuidado. ¡Sacar antes el acumulador!

A continuación, se indican los fallos más frecuentes y sus causas. En caso de que se produzcan otros errores, diríjase a su distribuidor o directamente al servicio técnico de MAFELL.

Fallo	Causa	Solución
No se puede poner en marcha la máquina	Descargar el acumulador	Cargar el acumulador
	El acumulador no encaja en la posición final	Colocar correctamente la batería y procurar que esté bien colocada
El indicador de señal electrónico se ilumina permanentemente.	Batería casi vacíaEl sistema electrónico protege la batería para evitar que se descargue totalmente	Comprobar el nivel de la batería, pulsar la tecla de la bateríaSi solo se ilumina un LED, cargue la batería
	Temperatura demasiado alta	Deje que la máquina o la batería se enfríen
	La protección contra encendido evita que la máquina arranque	Desconecte la máquina y vuelva a conectarla. Si se coloca la batería con la máquina conectada, la máquina no arrancará.
El indicador de señal electrónico se ilumina permanentemente.	Sobrecarga de la máquina durante el trabajo. El rendimiento puede ser reducido.	Reduzca la presión de trabajo
La máquina se desconecta cuando haya un aumento repentino de la carga.	Con el aumento repentino de la carga, aumenta también de repente la corriente necesaria. Este aumento, que se produce al bloquear de repente o en caso de rebote, se mide y provoca una desconexión.	Desconecte la máquina y vuelva a conectarla. Puede seguir trabajando con normalidad. Intente evitar más bloqueos.
Sale humo de forma repentina de la carcasa del motor	Sobrecarga del sistema electrónico de la máquina	Interrupción del suministro de energía al extraer el bloque de baterías. Deja de salir humo.No poner otra batería. Evitar aspirar el humo.
La máquina se para	Máquina sobrecargada, se activa la protección contra encendido	Desconectar y volver a conectar la máquina
La fresa se bloquea al desplazar la máquina	Fresa despuntada	Desconecte inmediatamente la máquinaRetire la máquina de la pieza de trabajo y cambie la fresa.Sustituir las placas giratorias
Quemaduras en el corte	Fresa inapropiada para el proceso de trabajo o despuntada	Sustituir las placas giratoriasCambie la fresa
Eyector de virutas obstruido	Madera demasiada húmeda	Limpiar el extractor de virutasUtilizar madera seca
	Fresar intensivamente sin sistema de aspiración conectado	Conectar la máquina a un sistema de aspiración externo

9 Accesorios especiales

• Placa reversible HM (6 unidades)
  Referencia 212682
• Batería PowerTank 18 M 72 LiHD
  Referencia 094500
• Batería PowerTank 18 M 72 LiHDX
  Referencia 094523
• Batería PowerTank 18 M 99 LiHD
  Referencia 094503
• Batería PowerTank 18 M 144 LiHD
  Referencia 094498
• Batería PowerTank 18 M 144 LiHDX
  Referencia 094520

10 Dibujo de explosión y lista de piezas de recambio

Encontrará la información correspondiente sobre las piezas de repuesto en nuestra página web: www.mafell.com

Sisällysluettelo
