GEBRUIKSAANWIJZING RF 34-18 Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigen hiermede dat de machine RF 34-18 aan de vermelde EU-richtlijnen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gemachtigde voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 55
2 Gegevens met betrekking tot het product 55
2.1 Gegevens met betrekking tot de fabrikant....55
2.2 Vermeldingen bij de accu 55
2.3 Karakterisering van de machine 55
2.4 Technische gegevens 56
2.5 Emissions 56
2.6 Leveromvang....57
2.7 Veiligheidsvoorzieningen....57
2.8 Reglementair gebruik 57
2.9 Restrisico's 57
3 Veiligheidsvoorschriften 58
4 Opbouw 59
4.1 Afgebeelde componenten 59
5 Voorbereiden / Instellen 59
5.1 Accu laden....59
5.2 Draaibare accu 60
5.3 Accu - laadtoestand en signaalindicatie 60
5.4 Accu inzetten....60
5.5 Accu ontnemen 61
5.6 Freesdiepte instellen 61
5.7 Freesbreedte 61
5.8 Freeswissel 61
5.9 Wissel van de keerplaten 62
5.10 Spaanuitvoer 62
6 Bedrijf 62
6.1 Algemeen 62
6.2 In- en uitschakelen 62
6.3 Werkinstructies....62
7 Onderhoud en reparatie 63
7.1 Machine....63
7.2 Frees 63
7.3 Opslag 63
7.4 Transport 63
7.5 Afdanking accu's/batterijen....63
8 Verhelpen van storingen 64
9 Extra toebehoren 65
10 Explosietekening en onderdelenlijst 65

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

voor machine met art.-nr. 9M2202

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Vermeldingen bij de accu

De CE-conformiteitsverklaring voor de accu's staat op onze homepage www.mafell.com in het onderste gedeelte bij Juridisch, Conformiteitsverklaring.

2.3 Karakterisering van de machine

CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen niet in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees de gebruiksaanwijzing. Daardoor verlaagt u het verwondingsrisico.

Verwondingsgevaar aan de frees

Bescherm de accu tegen warmte, te veel zoninstraling, vuur, vorst, water en vocht. Bescherm accupacks tegen vocht!

Bescherm accupacks tegen vuur!

Er heerst explosiegevaar!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) is een producent overkoepelend accusysteem. Meer informatie vindt u onder www.cordless-alliance-system.com

Soort motor	zonder borstel
Bedrijfsspanning	18 V DC
Toerental in de leegloop	10000 min ^-1
Diameter frees	100 mm
Freesbreedte	34 mm
Freesdiepte	6/8/10 mm
Gewicht zonder accu	3,2 kg
Afmetingen (B x L x H)	150 x 350 x 180 mm

2.5 Emissies

De geluidsemissiemeting gebeurde conform EN 62841-1 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.5.1 Gegevens van de geluidsemissie

De volgens EN 62841 berekende geluidsemissiewaarden bedragen:

Geluidsniveau	L_PA = 95 dB (A)
Onzekerheid	K_PA = 3 dB (A)
Geluidsniveau	L_WA = 103 dB (A)
Onzekerheid	K_WA = 3 dB (A)

De geluidsmeting werd zonder gereedschap en bij nullast uitgevoerd.

2.5.2 Gegevens van de trilling

De typische hand-arm-trilling is kleiner dan 2,1 m/s ^4 .

2.6 Leveromvang

1 freeskop
1 bediengereedschap
1 transportbak
1 gebruiksaanwijzing
1 folder «Veiligheidsinstructies»

2.7 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt.

Controleer de veiligheidsvoorzieningen voor het bedrijf op een goede werking en eventuele beschadigingen. Gebruik de machine niet als veiligheidsvoorzieningen ontbreken of niet goed werken.

De machine is van de volgende veiligheidsvoorzieningen voorzien:

• Grondplaat
• Handgrepen
• Schakelvoorziening
• Elektronica met herstartbeveiliging

De gootfreesmachine RF 34-18 is geschikt om bevestigingsgleuven voor gootdragers in hout en houtmateriaal te frezen.

Daartoe moet de machine met de grondplaat op een effen stuk van het werkstuk liggen. Handfrezen is niet toegestaan (terugslaggevaar).

Gebruik alleen het meegeleverde gereedschap.

Verwijder geen veiligheidsinrichtingen om andere dan de bovengenoemde werkzaamheden mogelijk te maken.

Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk.

Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op.

Gebruik alleen originele Mafell-/CAS-occupacks en toebehoren.

2.9 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen kunnen hebben voor de gezondheid.

• Terugslag van de machine
• Aanraken van de frees onder de grondplaat
• Neerleggen van de machine terwijl het gereedschap naloopt en een daaruit resulterende onverwachte beweging van de machine of een gegrepen voorwerp
• Breken en uitslingeren van het gereedschap of delen van het gereedschap
• Gebroken of wegvliegende delen van het werkstuk en erin aanwezige metalen deeltjes (bv. nagels en schroeven)
• Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging.

3 Veiligheidsvoorschriften

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het meegestuurde document 070500 „Veiligheidsinstructies“ (conform norm 62841-1).

Algemene instructies:

• Houd het elektrisch werktuig tegen de geïsoleerde grijpvlakken, als u werkzaamheden uitvoert waarbij het elektrisch werktuig verborgen stroomkabels kan raken. Het contact met een spanningvoerende leiding kan ook metaaldelen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.
• Bevestig en beveilig het werkstuk met klemmen o.d. op een stabiele ondergrond. Als u het werkstuk enkel met de hand of tegen uw lichaam vasthoudt, blijft het instabiel waardoor u de controle kan verliezen.
• Let erop dat andere personen op een veilige afstand van uw werkgebied staan. ledereen die het werkgebied betreedt, moet persoonlijke beschermingsuitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en letsels veroorzaken buiten het directe werkgebied.
• Werkt u nooit zonder de voor het desbetreffend werkproces voor-geschreven veiligheidsvoorzieningen en verandert u aan de machine niets, wat de veiligheid zou kunnen belemmeren.
• Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Schakel de machine eerst in en begin dan het werkstuk te bewerken.
• Leg de machine niet neer vooraleer het gereedchap stilstaat.
• Bescherm de machine en accu's tegen nattigheid!

• Gooi de accu niet in vuur!

• Gebruik geen defecte of vervormde accu's!

• Open de accu's niet!
• Raak de contacten van de accu's niet aan of breng geen kortsluiting tot stand!
• Uit defecte Li-ion-accu's kan een licht zure, brandbare vloeistof komen! Spoel onmiddellijk met overvloedig water als accuvloeistof ontsnapt en met de huid in contact komt. Was uw ogen bij contact met accuvloeistof met zuiver water uit en raadpleeg onmiddellijk een arts.
• Neem de accu's uit de machine vooraleer u een instelling, aanpassing, onderhoud of reiniging uitvoert.
• Vergewis u ervan dat de machine bij het insteken van de accu uitgeschakeld is.
• Als de machine onbewaakt neergelegd, getransporteerd of opgeslagen wordt, moet de accu uit de machine genomen worden.

Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag bij het werk altijd een gehoorbescherming.
• Draag bij alle werkzaamheden altijd een veiligheidsbril.
• Draag bij het werk altijd een stofmasker.
• Draag tijdens het werk altijd veiligheidshandschoenen en een werkschort.

Aanwijzingen met betrekking tot het bedrijf:

• Kom met de handen niet in het snijgedeelte en aan het gereedschap. Houd met uw tweede hand de extra greep vast.
• Houd het werkstuk nooit vast in uw hand of boven uw been. Borg het werkstuk op een stabiele ondergrond, bv. met klemmen.
• Gebruik nooit beschadigde of verkeerde onderlegplaten of bouten voor het gereedschap.
• Houd de machine met beide handen vast en breng uw armen in een houding waarin u de terugslagkrachten kan opvangen.
• Controleer het werkstuk op vreemde voorwerpen. Zaag of frees niet in stalen delen.
• Frees altijd in de tegenloop.
• Controleer voor de inbedrijfstelling de vaste montage en de onberispelijke functie van de frees.
• Gebruik alleen voor handaanvoer toegelaten freesgereedschap. Gebruik alleen het

meegeleverde gereedschap of een gepast wisselstuk.

• Vooraleer u gereedschap vervangt, instel- en onderhoudswerkzaamheden uitvoert en storingen oplost (daartoe behoort ook de verwijdering van vastgeklemde splinters) moet u de accu wegnemen.
• Controleer de frees en keerplaten op stevige positionering vooraleer u de machine inschakelt.
• Zet de machine alleen in ingeschakelde toestand tegen het werkstuk. Anders bestaat het risico van terugslag als het freesgereedschap in het werkstuk vast komt te zitten.
• Na de bewerking schakelt u de machine uit en tilt u ze pas op als het gereedschap tot stilstand is gekomen.
• Begin het werkstuk pas te frezen als de freesmachine haar volledige toerental heeft bereikt.
• Controleer het werkstuk op vreemde voorwerpen. Frees niet in metalen delen, bv nagels.
• Werk alleen met de machine als de grondplaat veilig kan staan.
• Met de hand frezen is niet toegestaan.
• Werk alleen in voldoende verluchte ruimtes of in open lucht. Het bij het frezen ontstane houtstof belemmert het vereiste zicht en is gedeeltelijk schadelijk voor de gezondheid.
• Grijp niet met uw handen in de spaanuitvoer. U kan zich verwonden aan roterende onderdelen.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

4 Opbouw

4.1 Afgebeelde componenten (zie afb. 1-2)

(1) Handgreepzone
(2) Spindelvergrendelknop
(3) Extra handgreep
(4) Grondplaat
(5) Instelbereik freesdiepte
(6) Accu
(7) Schakelpal
(8) Schakeldrukker
(9) Spaanuitvoer
(10) Keerplaat
(11) Freeskop

Controleer of de nominale spanning van de accu met de gegevens op de machine overeenstemt.

Accu en oplaadapparaat zijn op elkaar afgestemd. Gebruik alleen originele Mafell-/CAS-occupacks en laadapparaten.

Laad bij een nieuwe machine eerst de accu op.

De beschrijving van het laadproces vindt u in de meegeleverde handleiding.

De accu is met een temperatuursensor uitgevoerd. Deze sensor garandeert dat de accu alleen bij temperaturen tussen 0°C en 50°C wordt opgeladen.

Daardoor wordt een hoge levensduur van de accu bereikt.

Een aanzienlijk kortere werkingstijd per oplading geeft aan dat de accu verbruikt is en vervangen moet worden.

Gevaar

Explosiegevaar

Bescherm de accu tegen te veel warmte, vuur en vocht.

Leg de accu niet op radiatoren en stel de accu niet voor een langere periode bloot aan sterke zonnestralen. Temperaturen van meer dan 50°C veroorzaken schade aan de accu. Laat een verwarmde accu afkoelen alvorens hem op te laden.

De optimale opbergtemperatuur ligt tussen 10°C en 30°C.

Open de accu niet en bescherm hem tegen stoten. Bewaar de accu droog en vorstveilig.

Gevaar

Dek de contacten van de accu af bij opslag buiten het oplaadapparaat. Bij kortsluiting door metalen overbrugging is er gevaar voor brand en explosie.

Neem de instructies inzake milieubescherming in acht.

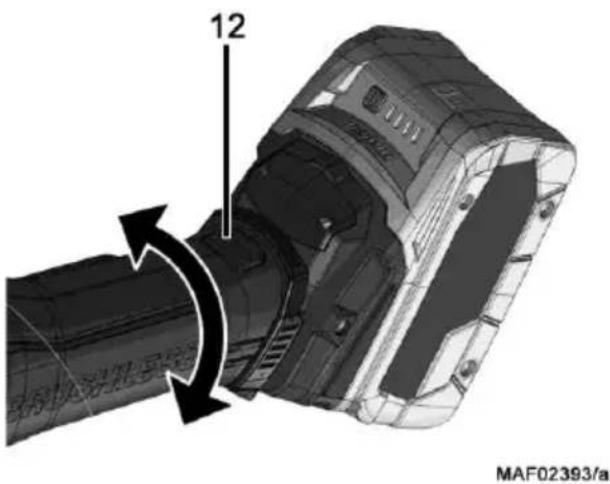

5.2 Draaibare accu

Het achterste deel van de machine kan u in drie trappen 270° draaien (zie afb. 3). Daardoor kan u de machine aanpassen aan de werkomstandigheden. Werk alleen in de vergrendelde stand.

• Druk eerst op de grendelknop 12 en houd hem ingedrukt om het achterste deel van de machine te draaien.
• Laat de grendelknop 12 los tijdens de draaibeweging. Let erop dat de vergrendeling hoorbaar vastklikt.

12 MAF02393/a

Afb. 3

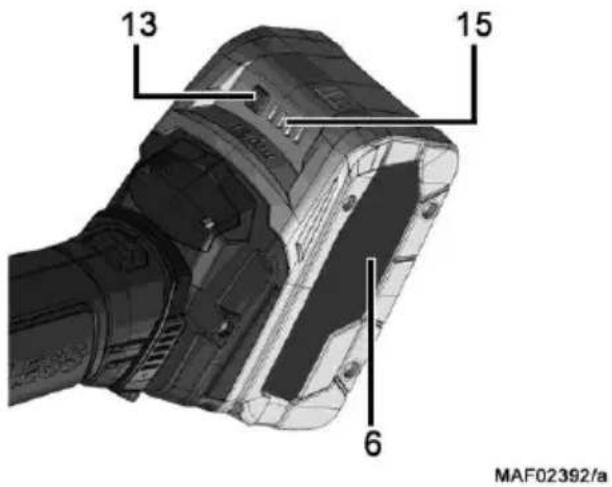

5.3 Accu - laadtoestand en signaalindicatie

Druk op de toets 13 om de laadtoestand van de accu 6 op te vragen. Lees de capaciteit af op de elektronische signaalindicatie 15 (leds) (zie afb. 4).

Als de accu bijna leeg is, knippert er een led. Laad de accu weer op.

13 15 6 MAF02392/a

Afb. 4

5.4 Accu inzetten

Controleer voor gebruik of de nominale spanning van de accu met de gegevens op de machine overeenstemt.

Gevaar

Er bestaat explosiegevaar als de accu verkeerd vervangen wordt. Vervang de accu alleen door een apparaat van hetzelfde of een gelijkwaardig type.

Plaatsen: Schuif de opgeladen accu in de accugeleiding onder de handgreep tot deze voelbaar vastklikt.

Overtuig uzelf vóór gebruik van de zekere zitting van de accu in de machine.

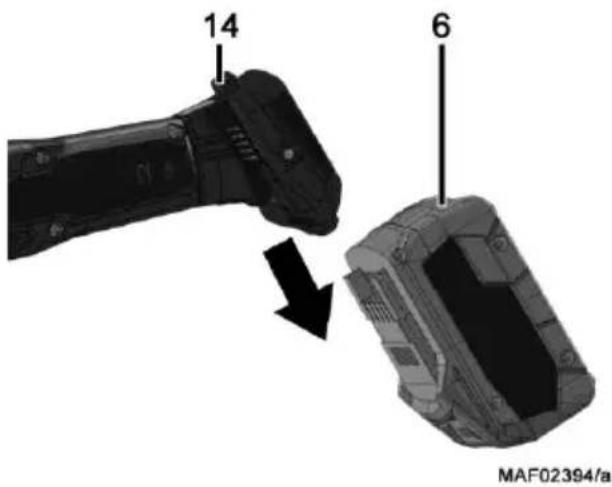

5.5 Accu ontnemen

Druk op de knop Accu-ontgrendeling 14 en trek de accu 6 uit de accugeleiding (zie afb. 5).

14 6 MAF02394/a

Afb. 5

Oefen geen kracht uit.

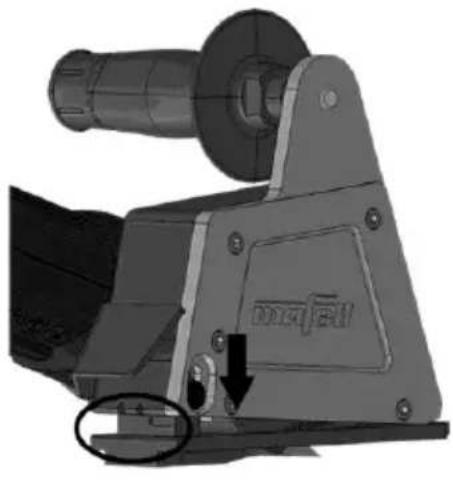

5.6 Freesdiepte instellen

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

Gevaar

Verwondingsgevaar aan de frees!

De freesdiepte kan u instellen in drie trappen (op 6, 8 of 10 mm freesdiepte). Open de binnenzeskantschroef met de meegeleverde binnenzeskantsleutel SW4 en verschuif de grondplaat op de gewenste freesdiepte (zie daartoe ook afb. 6). Bevestig vervolgens de binnenzeskantschroef terug.

Als de grondplaat tot de aanslag is ingeschoven, is de maximale freesdiepte van 10 mm bereikt.

5.7 Freesbreedte

De freesbreedte bedraagt 34 mm. Als de gootdragers breder zijn dan 34 mm, freest u een tweede keer met een verspringing ten opzichte van de vorige freesbewerking.

5.8 Freeswissel

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

Gevaar

Verwondingsgevaar aan de frees!

Om de functionaliteit te garanderen, is de machine afgestemd op de meegeleverde frees. Daarom kan u alleen overeenkomstige wisselstukken gebruiken.

• Open de vijf schroeven van de afdekking en neem de afdekking met schroeven weg.
• Druk de spindelvergrendelknop in en houd hem ingedrukt.
• Draai de freeskop tegen de klok tot hij loszit en u hem kan wegnemen.
• Vervang de frees en zet ze met een geschikte schroevendraaier SW19 weer vast (13 Nm). Let erop dat er zich geen spanen op de spanvlakken bevinden.

Ontharsen doet u door de frezen 24 uren in petroleum of een courant ontharsmiddel te leggen.

5.9 Wissel van de keerplaten

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

Gevaar

Keerplaten zijn snijmiddelen en hebben scherpe hoeken en randen. Hanteer keerplaten voorzichtig om uzelf niet te verwonden en de platen niet te beschadigen.

De freeskop is uitgerust met 6 verwisselbare keerplaten van hard metaal. Als de snijkanten stomp worden, kan u de keerplaat tot vier keer draaien. Daarna moet u nieuwe originele keerplaten inbouwen!

Hiervoor gaat u als volgt te werk:

• Draai de verzonken bouten los met de meegeleverde SW4-binnenzeskantsleutel.
• Reinig alle onderdelen en messenkamers van de freeskop.
• Draai of vernieuw de keerplaten.
• Bevestig de keerplaten met de verzonken bouten en draai ze met de binnenzeskantsleutel SW4 (4 Nm) weer aan.

De onderdelen zijn correct aangebracht als de achterkant van een meskant op het draaglichaam ligt en u de verzonken schroef zo ver kan indraaien dat het oppervlak van de verzonken schroef onder of op dezelfde hoogte als de keerplaat ligt. De radiale snijoverstand van max. 1,1 mm is op die manier gegarandeerd.

5.10 Spaanuitvoer

Gevaar

Werk buiten of in voldoende verluchte ruimten. Stof kan schadelijk zijn voor de gezondheid.

De spaanuitvoer dient om bij de bewerking van het werkstuk ontstane houtspaanders af te voeren. Draag bij het werk altijd een stofmasker. Werk alleen in goed verluchte ruimtes of in open lucht.

6 Bedrijf

6.1 Algemeen

• ledereen die met de bediening van de machine wordt belast, moet geïnformeerd worden over deze gebruiksaanwijzing, in het bijzonder het hoofdstuk „Veiligheidsinstructies“.
• Vergewis u ervan dat de frees correct is bevestigd.

6.2 In- en uitschakelen

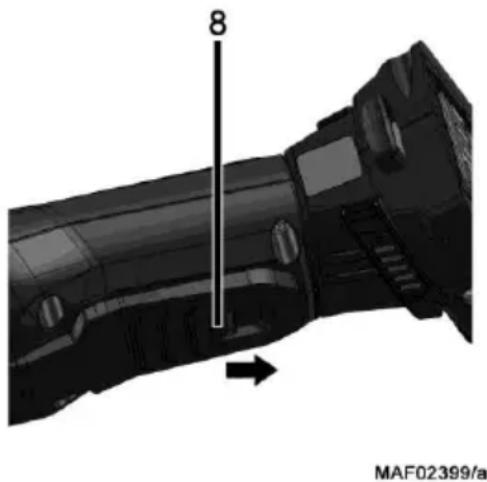

• Inschakelen: Schuif de inschakelblokkering in de richting van de pijl en druk op de schakelknop 8 (zie afb. 7).
• Uitschakelen: Laat de schakelknop 8 los.

Omdat het gaat om een schakelaar zonder vergrendeling, draait de machine zolang de schakelknop ingedrukt blijft.

Door de ingebouwde automatische rem wordt de uitlooptijd van het werktuig beperkt tot ca. 1 - 2 seconden.

De machine is uitgerust met een herstartbeveiliging. Bij overbelasting moet u de machine eerst uit- en dan weer inschakelen.

6.3 Werkinstructies

• Houd de gootfreesmachine met beide handen vast aan de extra handgreep en de motorbehuizing.
  • Schakel de machine in.
• Daartoe moet de machine met de grondplaat stabiel op een effen stuk van het werkstuk liggen.
• Schakel de machine uit als u een hand loslaat of de machine optilt.

Gevaar

Schakel de motor uit vooraleer u de machine neerlegt en wacht tot het werktuig tot stilstand is gekomen.

7 Onderhoud en reparatie

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven.

Voor alle smeerplaatsen slechts onze speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

7.1 Machine

De machine moet regelmatig van afgezet stof worden bevrijd. Hierbij dienen de ventilatiegleuven aan de motor met een stofzuiger te worden gereinigd.

7.2 Frees

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

Gevaar

Verwondingsgevaar aan de frees!

De op de machine toegepaste frezen dienen regelmatig te worden ontharst, omdat schoon gereedschap de snijkwaliteit verbetert.

Voor het reinigen mogen geen sterk alkalische en enkel zuurvrije middelen worden toegepast.

Het ontharsen gebeurt door een 24 uren lang inleggen van de frezen in petroleum of een courant ontharsmiddel.

7.3 Opslag

Reinig de machine zorgvuldig als u ze langere tijd niet gebruikt (zie hoofdstuk 7.1). Bespuit blankmetalen delen met een roestwerend middel.

Berg de machine alleen o in droge ruimten en beschermd tegen weersinvloeden.

7.4 Transport

De ingebouwde Li-ionen-accu's zijn onderworpen aan de eisen van de wet op gevaarlijke goederen. De accu's kunnen door de eigenaar zonder extra verplichtingen op de weg getransporteerd worden.

Bij verzending door derden (bv.: luchttransport of vervoer) moet u rekening houden met bijzondere eisen aan de verpakking en de kenmerking. Hier moet bij de voorbereiding van de zending een beroep gedaan worden op een luchtvrachtexpert.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat hij niet kan bewegen in de verpakking.

Neem ook eventuele andere nationale voorschriften in acht.

Elektrogereedschap, accu's, toebehoren en verpakkingen moeten milieuvriendelijk gerecycleerd worden.

Gooi elektrogereedschap en accu's/batterijen niet bij het huisafval!

Alleen voor EU-landen:

Volgens de Europese richtlijn 2002/96/EG moeten onbruikbaar geworden elektrogereedschappen en conform de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen gescheiden verzameld en milieuvriendelijk gerecycleerd worden.

Dien onbruikbaar geworden accu's/batterijen direct in bij:

Duitsland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Duitsland

Accu's/batterijen:

Li-Ion:

Neem de instructies in de paragraaf „Transport“ in acht, pagina 63.

Technische wijzigingen voorbehouden

8 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Vooraf accu uittrekken!

Hieronder vindt u enkele vaak voorkomende storingen en hun oorzaak. Bij andere storingen wendt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine kan niet ingeschakeld worden.	Accu ontladen	Accu opladen
	Accu niet in eindpositie vastgeklikt	Accu juist aanbrengen en op een correcte positionering letten
Elektronische signaalindicatie brandt continu.	Accu bijna leegElektronica beschermt de accu tegen volledige ontlading.	Accustand controleren, toets op accu indrukkenEr brandt nog slechts één led, accu opladen
	Temperatuur te hoog	Laat de machine of de accu afkoelen.
	Herstartbeveiliging voorkomt dat de machine onbedoeld start.	Schakel de machine uit en weer in.Als u de accu bij een ingeschakelde machine aanbrengt, start de machine niet.
Elektronische signaalindicatie brandt continu.	Overbelasting van de machine tijdens het werk Vermogen kan beperkt zijn.	Verlaag de werkdruk.
Machine schakelt uit bij plotse verhoging van de belasting.	Door die plotse verhoging van de belasting stijgt ook de benodigde stroom van de machine ineens.Die verhoging die optreedt bij plots blokkeren of terugslag, wordt gemeten en leidt tot de uitschakeling.	Schakel de machine uit en weer in.U kan normaal verderwerken.Probeer verdere blokkeringen te vermijden.
Plotse rookontwikkeling uit de motorbehuizing	Overbelasting van de elektronica van de machine	Energietoevoer onderbreken door de accupack weg te nemen De rookontwikkeling stopt.Geen accu meer plaatsen!Inademen van de rook vermijden!
Machine blijft staan.	Machine overbelast, herstartbeveiliging treedt in werking.	Machine uit- en weer inschakelen
Frees klemt als u de machine naar voren schuift	Stompe frees	Machine onmiddellijk uitschakelenMachine uit het werkstuk verwijderen en frees vervangenKeerplaten vervangen
Brandvlekken op de freesplekken	Voor de handeling ongeschikte of stompe frees	Keerplaten vervangenFrees vervangen
Spaanuitworp verstopt	Hout te vochtig	Spaanuitvoer reinigenDroog hout gebruiken
	Lang durend frezen zonder afzuiging	Machine aan een externe afzuiging aansluiten

9 Extra toebehoren

• Keerplaat HM (6 stuks) Best.-nr. 212682
• Accu-PowerTank 18 M 72 LiHD Best.-nr. 094500
• Accu-PowerTank 18 M 72 LiHDX Best.-nr. 094523
• Accu-PowerTank 18 M 99 LiHD Best.-nr. 094503
• Accu-PowerTank 18 M 144 LiHD Best.-nr. 094498
• Accu-PowerTank 18 M 144 LiHDX Best.-nr. 094520

10 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com

Indice
