GEBRUIKSAANWIJZING FM 1000 PV-ER Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - Europese inbouwwerklaring

Hiermee bevestigen wij dat de freesmotor FM 800/1000 WS/PV/ER aan de vermelde Europese richtlijnen voldoet. Voor de inbedrijfstelling van de freesmotor moet de exploitant zich ervan vergewissen dat de combinatie van de niet-voltooide machine (FM) en de specifieke machine van de klant beantwoordt aan de actueel geldende richtlijnen. Verantwoordelijke voor de samenstelling van de technische documentatie van de niet-voltooide machine: MAFELL AG

1 Verklaring van de symbolen 62
2 Gegevens met betrekking tot het product 62
2.1 Gegevens met betrekking tot de fabrikant....62
2.2 Karakterisering van de machine 62
2.3 Technische gegevens 63
2.4 Emissions 63
2.5 Leveromvang....64
2.6 Reglementair gebruik 64
2.7 Restrisico's 64
3 Veiligheidsinstructies 65
4 Voorbereiden / Instellen 66
4.1 Netaansluiting....66
4.2 Keuze van het gereedschap....66
4.3 Gereedschapswissel 66
4.4 Spantang 67
5 Bedrijf 68
5.1 Ingebruikname....68
5.2 PV-uitvoering....68
5.3 Vooropgesteld toerental 69
5.4 Overbelastingsbescherming 70
6 Onderhoud en reparatie 71
6.1 Opslag 71
7 Verhelpen van storingen 72
8 Extra toebehoren....73
9 Explosietekening en onderdelenlijst 73

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

Model

FM 800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Art.-nr.

9M0010, 9M0030, 9M0031

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-kenmerk ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens bijlage I van de machinerichtlijn

Alleen voor EU-landen

Gooi freesmotoren niet in het huishoudelijk afval!

Conform de Europese richtlijn 2002/96/EG over oude elektrische en elektronische apparatuur en de omzetting in het nationale recht moeten verbruikte freesmotoren gescheiden verzameld en milievriendelijk gerecycleerd worden.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Bedrijfsspanning / V	230	230	230	230	230	230	120
Netfrequentie / Hz	50	50	50	50	50	50	60
Opnamevermogen / W	800	1000	1000	1000	1000	1000	1000
Nominale stroom / A	4,0	4,6	4,6	4,6	4,6	4,6	8,3
Voedingsspanning / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Stuurspanning voor het instellen van het vooropgestelde toerental / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Indicatie restlooptijd / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Stroomopname / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Stationair toerental / min ^-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Gereedschapshouder met spantang diameter / mm	6	8	8	8	8	8	6,35 (1/4")
Gereedschapschacht / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Frees diameter, max. / mm	36	36	36	36	36	36	36
Slijpsteen diameter, max. / mm	40	40	40	40	40	40	40
Gewicht zonder netkabel / kg	1,6	1,6	1,6	1,6	2,8	2,8	1,6
Lengte van de aansluitkabel / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Afmetingen (B x L x H) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

* Informatie voor de portaalinterface (PV-interface)

2.4 Emissies

De vermelde waarden zijn emissieniveau's. Alhoewel er een samenhang tussen emissie- en imissienivau's bestaat, kan hieruit niet betrouwbaar worden afgeleid, of extra veiligheidsmaatregelen noodzakelijk zijn. De factoren die het actueel, op de werkplaats voorhanden immissieniveau beïnvloeden, omvatten de duur van de expositie, het ruimtekarakteristiek, andere geluidsbronnen enz., zoals bv het aantal machines en andere bewerkingen in de buurt. Bovendien kan het betrouwbaar immissiepeil van land tot land verschillend zijn. Desondanks is deze informatie hulpzaam, de gebruiker van de machine een betere beoordeling van de bedreiging en de risico's mogelijk te maken.

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN ISO 3744 berekende geluidsemissiewaarden bedragen:

Geluidsniveau	L_PA = 71 dB (A)
Onzekerheid	K_PA = 3 dB (A)
Geluidsniveau	L_PA = 82 dB (A)
Onzekerheid	K_PA = 3 dB (A)

De geluidsmeting werd zonder gereedschap en bij nullast uitgevoerd.

2.5 Leveromvang

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Gebruiksaanwijzing	x	x	x	x	x	x
Enkelzijdige steeksleutel SW 17	x	x	x	-	-	-
Enkelzijdige steeksleutel SW 25	-	-	-	x	-	-
Spantang OZ8 diameter / mm	6	8	8	-	-	-
Spantang ER 16	-	-	-	8	-	-
Kabel / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Afdekking Z	-	-	x	x	-	x

• De freesmotor is bestemd voor de vaste montage in geleidende portaalsystemen met spanhalsdiameter 43 mm.
• De freesmotor met een snelspansysteem kan direct op een portaalsysteem geflenst worden met zes schroeven (schroefdraad M6) conform de gegevens van het portaalsysteem (afb. 5).
• De freesmotor is niet geschikt voor continu industrieel gebruik.
• De freesmotor wordt als onvolledige machine beschouwd. De freesmotor mag pas in bedrijf genomen worden als vastgesteld werd dat het portaalsysteem waarin de freesmotor moet worden geïntegreerd, beantwoordt aan de bepalingen van de huidige en geldende machinerichtlijn. Gelieve ook de overeenkomstige garantiebepalingen van de freesmotor en de eventueel aanvullende apparatuur in acht te nemen.

2.7 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen kunnen hebben voor de gezondheid.

• Breuk van het roterende gereedschap
• Breken en naar buiten slingeren van het gereedschap of van delen van het gereedschap.
• Aanraken van spanningvoerende onderdelen bij geopende kast en niet-uitgetrokken netstekker
• Vermindering van het gehoor bij langdurige werkzaamheden zonder gehoorbescherming
• Emissie van alle (explosiegevaarlijke) stoffen bij langere continue werking zonder afzuiging Neem daartoe het veiligheidsblad van het te bewerken materiaal in acht.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies!

Algemene instructies:

• Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werk nooit zonder de voor het overeenkomstige proces voorgeschreven veiligheidsvoorzieningen van het portaalsysteem waarin de freesmotor wordt gebruikt. Breng geen veranderingen aan het portaalsysteem en de freesmotor aan die de veiligheid kunnen beïnvloeden.
• Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Zorg er vooral bij het transport en de opslag van de freesmotor voor dat de kabel niet rond de freesmotor gewikkeld wordt.
• Gebruik met water of geleidende vloeistoffen is verboden.
• Het gebruik als handbediende freesmotor sluiten wij uit.
• Houd de freesmotor uit de buurt van regen of nattigheid. Als water in de freesmotor dringt, bestaat een verhoogd risico van elektrische schok.

Gereedschap mag niet worden gebruikt als:

• het beschadigd en vervormd is;
• het stomp is door de te grote motorbelasting;
• het niet geschikt is voor het stationair toerental van de freesmotor.

Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag bij het werk altijd een gehoorbescherming.
• Draag bij het werk altijd een stofmasker.
• Draag bij alle werkzaamheden altijd een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

• Kom met de handen niet in de gevarenzone van het gereedschap.
• Controleer het werkstuk op vreemde voorwerpen.

- Bewaak het toerental. Als een ongecontroleerde toerentalstijging of -sprong optreedt, moet de spanningsvoorziening onmiddellijk uitgeschakeld worden.

Opmerkingen met betrekking tot onderhoud en reparatie:

- Een regelmatige reiniging van de freesmotor is een belangrijke veiligheidsfactor

- Er mogen enkel originele MAFELL-reservedelen en toebehoren worden gebruikt. Anders bestaat er geen garantieaanspraak en geen aansprakelijkheid door de fabrikant.

Let er vóór ingebruikneming op dat de netspanning overeenstemt met de op het typeplaatje van de freesmotor vermelde bedrijfsspanning.

4.2 Keuze van het gereedschap

Gebruik uitsluitend de in het hoofdstuk Speciale toebehoren vermelde spantangen/reductiestukken. De gereedschapskeuze gebeurt in functie van de te bewerken materialen, bij geschikte voortstuwaandrijvingen. Houd bij een maximale gereedschapsdiameter en een voorziene bewerkingsdiepte rekening met de capaciteit van de freesmotor.

4.3 Gereedschapswissel

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Draag veiligheidshandschoenen bij het wisselen van gereedschap. Het gebruikte gereedschap kan bij langere werkprocessen sterk opwarmen en/of snijkanten van het gereedschap zijn scherp.

4.3.1 Gereedschapspanning met spantang

De spindel 1 (afb. 1) van de frees- en slijpmotor is uitgerust met een precisiespantang 2 (afb. 1) voor de opname van de gereedschappen. De spindelvergrendeling wordt door de grendelknop 4 geactiveerd en vergemakkelijkt het aanspannen en loszetten van de wartelmoer 3 (afb. 1).

Ga voor de gereedschapwissel op de volgende manier te werk:

• Voor het loszetten van het gereedschap wordt de spindel 1 (afb. 1) vergrendeld door de grendelknop 4 (afb. 1) in te drukken.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M wordt wartelmoer 3 losgezet.
• Trek het gereedschap naar voren weg.
• Schuif het nieuwe gereedschap tot aan de aanslag in de gereedschapsopname.
• Controleer de vaste montage van het gereedschap.
• Bij het aanspannen van het gereedschap wordt de spindel 1 (afb. 1) vergrendeld.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M wordt wartelmoer 3 aangespannen.

4.3.2 Werktuig-snelspanning

Schakel de freesmotor enkel in als de hendel 6 (afb. 3) niet in de gereedschapwisselstand staat.
Bedien de hendel 6 (afb. 3) pas als de freesmotor stilstaat.

De spindel 7 (afb. 3) van de gereedschap-snelspanning is uitgerust met een precisieopname voor een gereedschapschacht met een diameter van 8 mm.

Ga voor de gereedschapwissel op de volgende manier te werk:

• Om het gereedschap los te zetten, beweegt u de hendel 6 (afb. 3) tot de aanslag naar voren.
• Trek het gereedschap naar voren weg.
• Schuif het nieuwe gereedschap tot aan de aanslag in de gereedschapsopname.
• Controleer de positionering van het gereedschap.
• Om het gereedschap aan te spannen, beweegt u de beugel terug in de uitgangspositie.

4.4 Spantang

Gevaar

Draai de wartelmoer 3 (afb. 1) ter bescherming van de draad op de spindel 1 (afb. 1) licht open, maar niet vast als er geen gereedschap is geplaatst. De spantang 2 (afb. 1) zou te sterk ingedrukt en daarbij beschadigd kunnen worden.

4.4.1 Informatie over het gebruik van de spantangen:

• Gebruik bij OZ8-spantangen (DIN 6388 / ISO 10897) en ER16-spantangen (DIN 6499 / DIN ISO 15488) altijd de correcte freesgrootte.
• Klik de spantang altijd eerst vast in de wartelmoer en breng dat de frees aan.
• Zet de spantang bij blokkering door een zachte klop achteraan met kanthout of een rubberhamer los (geen metalen gereedschap!).
• Smeer de spantangen bij het begin en na langdurig gebruik aangezien ze anders kunnen vastzitten.
• Een aanzienlijk betere loopnauwkeurigheid kan ook bereikt worden door gebruik van een vast smeermiddel (bv. Molykote P-40) of door licht invetten van de spantangen.

4.4.2 Aanbevolen aandraaimomenten (volledige systeem in acht nemen)

Aandraaimoment voor wartelmoer/spantang = 10 -11 Nm

Aandraaimoment voor spanhals 43 mm = 7 Nm

De eurohalsopname „V“ mag de maat „h“ niet overschrijden (afb. 8). De maat „h“ bedraagt 20 mm.

Zet de freesmotor indien mogelijk over de volledige diameter vast in de eurohalsopname „V1“ (afb. 8). Draai de stelschroef „W“ vast met max. 7 Nm (afb. 9).

Vermijd zoveel mogelijk aanspannen op één punt (bv. door een draadstift) van de eurohalsopname „V2“ (afb. 10).

4.4.3 Maximumtoerental bij gebruik van een spantangadapter

Het aanbevolen maximale toerental voor het gebruik van de spantangadapter OZ8 en ER bedraagt 16000 min - 1.

5 Bedrijf

5.1 Ingebruikname

Deze handleiding moet ter beschikking staan van alle personen die belast zijn met de bediening van de freesmotor en er moet in het bijzonder gewezen worden op het hoofdstuk „Veiligheidsinstructies“.

Deze handleiding heeft enkel betrekking op de freesmotor en niet op de inbouwsituatie. Gelieve ook eventuele andere handleidingen in acht te nemen.

5.1.1 Inschakelen

Schuif de vermogensschakelaar 5 (afb. 1) naar voren tot hij vastklikt. Als de freesmotor op de netspanning is aangesloten, brandt het instelwiel X (afb. 2) blauw (BU) en versnelt de freesmotor na 0,2 s met een zachte start tot het eerder ingestelde toerental. De duur van de zachte start hangt af van het ingestelde toerental en bedraagt ca. 1,2 s bij een maximaal toerental.

5.1.2 Uitschakelen

Druk op het achterste uiteinde van de vermogensschakelaar 5 (afb.1). De schakelaar springt hoorbaar in de stand UIT. De verlichting van het instelwiel X (afb. 2) gaat uit en de motor loopt tot stilstand uit.

5.2 PV-uitvoering

Met de PV-uitvoering Y (afb. 2) kan u het toerental via de PV-interface regelen en de restlooptijd bij overbelasting geautomatiseerd bewaken.

Ter bescherming van de gebruiker en de aangesloten systemen is de PV-interface galvanisch gescheiden van de spanningsvoorziening van de aandrijflijn (veiligheidsuitschakeling). Alle signaal- en bedrijfsspanningen hebben betrekking op de referentiewaarde „GND“.

Zodra de voorzieningspin „U PV“ van de PV-interface conform de specificatie van spanning wordt voorzien, gaat de freesmotor over tot de "Portaalmodus".

De onderste toestandstabel 9 geeft alle mogelijke constellaties voor de aansturing weer.

Ingang						Uitgang
HS / -	U_AC /V	U_PV /V	PSs	Us/V	U_0 /V	Bedrijfsmodus	n / min-1
UIT	NVT	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	0	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	198-253	< 6	1	NVT	NVT	Handmatig bedrijf	4000
IN	198-253	< 6	6	NVT	NVT	Handmatig bedrijf	25000
IN	198-253	8 - 56	NVT	0	0 - 1	Portaalbedrijf	4000
IN	198-253	8 - 56	NVT	10	0 - 1	Portaalbedrijf	25000
IN	198-253	8 - 56	NVT	0 - 10	1,5 - 5	Overbelastingsmodus	4000 - 25000

Tabel 9: Mogelijke constellaties voor de aansturing

Legende:

Eenheid	Betekenis
HS	= vermogensschakelaar
U_AC	= netspanning
U_PV	= spanningsvoorziening (PV-interface)
PS_S	= positie instelwiel
U_S	= stuurspanning toerental (PV-interface)
U_O	= indicatie restlooptijd in de overbelastingsmodus (PV-interface)
GND	= referentiepotentiaal voor spanningen van de PV-interface
n	= toerental van de werkspindel
NVT	= niet van toepassing c.q. niet relevant

Als de PV-interface niet gebruikt wordt, beschermt u hem met de meegeleverde afdekking Z (afb. 4) tegen verontreiniging.

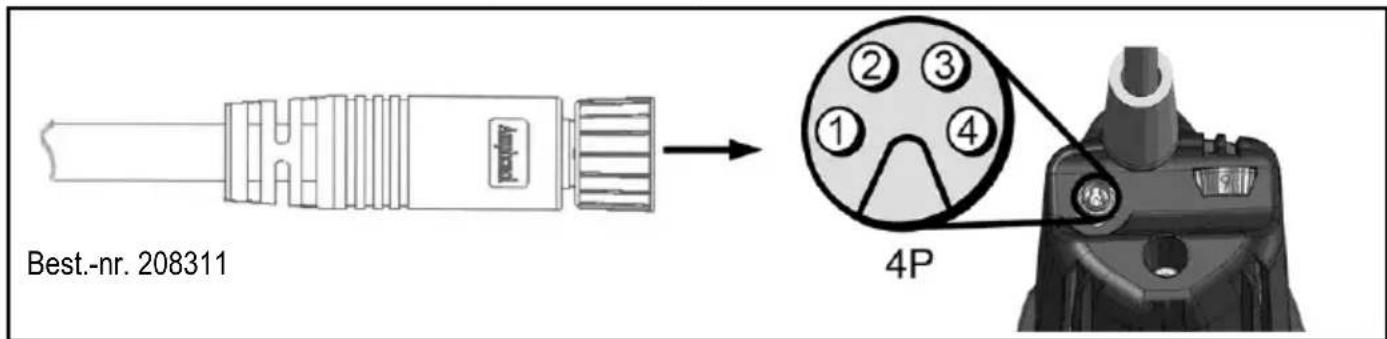

5.2.1 Bezetting portaalstekker

Alle pins van de portaalstekker zijn tegen poolverwisseling beveilgd. Bij spanningen boven 30 V moet continu bedrijf met verwisselde polen vermeden worden aangezien de PV-interface anders kan uitvallen.

pin-nr.	parameter	StrengkleurBest.-nr.208311
1	U_PV	bruin
2	U_s	wit
3	U_o	zwart
4	GND	blauw

Best.-nr. 208311 4P

5.3 Vooropgesteld toerental

Met het instelwiel X (afb. 2) kunt u het toerental traploos instellen. De concrete toerentalwaarden van aparte trappen vindt u in de tabel op pagina 5 of op de sticker op de behuizing.

Tot de motorkarakteristiek wordt bereikt, regelt de ingebouwde elektronica bij tot het ingestelde toerental.

5.3.1 Toerentalstand in PV-uitvoering

In de "portaalmodus" wordt de stand van het stelwiel X (afb. 2) voor het bepalen van het toerental genegeerd. Het toerental kan uitsluitend door spanning aan de pin „U s“ veranderd worden. Als u het toerental met het stelwiel X (afb. 2) wilt instellen, moet eerst de portaalmodus gedeactiveerd worden door de spanningsvoorziening aan de pin „UPV“ uit te schakelen of door de PV-stuurkabel uit te trekken.

De samenhang tussen het toerental en de stuurspanning is weergegeven in de formules (1) en (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Overbelastingsbescherming

Gevaar

Als u na de inwerkingtreding van de overbelastingsbeveiliging werkzaamheden aan de werkspindel wilt uitvoeren, moet de netstekker eerst verplicht uitgetrokken worden.

Ter bescherming van de freesmotor worden de bedrijfsparameters stroom, toerental en temperatuur dynamisch bewaakt en de freesmotor indien nodig uitgeschakeld. Kort vooraleer de overbelastingsbeveiliging in werking treedt, gaat de verlichting van het stelwiel X (afb. 2) permanent rood branden (RD).

Voor de herinbedrijfstelling van de freesmotor moet de vermogensschakelaar 5 (afb. 1) uit- en ingeschakeld worden. De freesmotor staat aan en de verlichting van het stelwiel X (afb. 2) brandt nu blauw (BU).

5.4.1 Optische indicatie van de restlooptijd

Een inwerkingtreding van de overbelastingsbeveiliging tijdens het bedrijf leidt tot een breuk van het freesgereedschap, beschadiging van het werkstuk of zelfs van het portaalsysteem. Dat kan u vermijden door te letten op de optische uitgavesignalen van het stelwiel X (afb. 2).

Zolang de freesmotor qua vermogen niet overbelast wordt, brandt het stelwiel permanent blauw (BU).

Bij overbelasting van de freesmotor wordt de berekende restlooptijd weergegeven door een rood knipperende verlichting (RD). Op pagina 6 (afb. 7) ziet u het tijdsverloop van de impulsen in overbelastingsmodus. De samenhang tussen het knipperen en de overeenkomstige restlooptijd vindt u in de onderstaande tabel 10 op pagina 71.

Als de restlooptijd voor uw toepassing niet voldoende is, verkleint u de belasting c.q. de aanvoer om opnieuw naar het continue bedrijf te kunnen overschakelen.

5.4.2 Indicatie van de restlooptijd in de PV-uitvoering

Als de freesmotor in portaalmodus staat, kan de restlooptijd voor de optische indicatie ook via de PV-interface opgevraagd worden.

De onderstaande tabel toont de samenhang tussen de restlooptijd en de bijbehorende uitgangsgrootheden.

Bedrijfsmodus	Restlooptijd / s	Indicatie restlooptijd U0 / V	Instelwiel - verlichting
Continu bedrijf	Onbeperkt	0	Blauw (BU), permanent
Overbelastingsmodus (Motor draait)	< 160	1,5	1 x rood impuls (RD)
	< 80	2,5
	< 40	3	2 x rood impuls (RD)
	< 20	4
	< 10	4,5	3 x rood impuls (RD)
	< 5	5	Rood (RD), permanent
Uitschakeling	0	5

Tabel 10: Samenhang tussen restlooptijd en de bijbehorende uitgangsgrootheden

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

Vervang de koolborstels na ten laatste 125 - 150 bedrijfsuren. De reserveonderdelen vindt u in hoofdstuk 9.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven.

Laat uw apparaat enkel repareren door gekwalificeerd vakpersoneel en met originele wisselstukken. Op die manier wordt de veiligheid van het apparaat gegarandeerd.

6.1 Opslag

Wordt de freesmotor langere tijd niet gebruikt, moet hij zorgvuldig worden gereinigd. Besproei blankmetalen delen met een roestwerend middel. Sluit de portaalstekker met de meegeleverde afdekking Z (afb. 4).

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder worden de meest voorkomende storingen en hun oorzaken vermeld. Bij verdere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
De freesmotor kan niet ingeschakeld wordenHet instelwiel brandt niet	Er is geen netspanning voorhanden	Spanningsvoeding controleren
	De netzekering is defect	Netzekering vervangen
De freesmotor kan niet ingeschakeld worden Hetinstelwiel brandt blauw (BU)	De koolborstels zijn versleten	Freesmotor naar de MAFELL-klantenservice brengen
De freesmotor blijft tijdens het bedrijf stilstaan Het instelwielbrandt niet	Stroomuitval	Netzijdige voorzekeringen controleren
De freesmotor blijft tijdens het bedrijf stilstaan Het instelwielbrandt rood (RD)	De overbelastingsbeveiliging is in werking getreden	Vermogensschakelaaruitschakelen Voor de ingebruikneming de werkspindel vrij makenVermogensschakelaar inschakelen en het bedrijf verderzetten met verminderde belasting/aanvoer
Het toerental kan niet met het instelwiel versteld worden	De freesmotor staat in de portaalmodus	Spanningsvoorziening van de PV-interface uitzettenExterne aansluiting van de PV-interface uittrekken
Het toerental kan niet via de PV-interface geregeld worden	Spanningsvoorziening van de PV-interface ontbreekt/is ontoereikend	Spanningsvoorziening van de PV-interface conform de specificatie inschakelen
	De verbinding met deportaalstekker is onvoldoende	Verbinding controleren
	De PV-stuurkabel is defect	PV-stuurkabel vervangen
	De bezetting van de PV-interface is foutief met het portaalsysteem verbonden	De PV-stuurkabel conform hoofdstuk „Bezettingportaalstekker“ aansluiten

8 Extra toebehoren

• Spantang OZ8 diameter 2 mm Best.-nr. 093819
• Spantang OZ8 diameter 3 mm Best.-nr. 093812
• Spantang OZ8 diameter 4 mm Best.-nr. 093813
• Spantang OZ8 diameter 5 mm Best.-nr. 093820
• Spantang OZ8 diameter 6 mm Best.-nr. 093814
• Spantang OZ8 diameter 8 mm Best.-nr. 093815
• Spantang OZ8 diameter 10 mm Best.-nr. 093822
• Spantang OZ8 diameter 1/8" (3,175 mm) Best.-nr. 093810
• Spantang OZ8 diameter 1/4" (6,35 mm) Best.-nr. 093811
• Spantang OZ8 diameter 3 mm + wartelmoer Best.-nr. 093816
• Spantang OZ8 diameter 1/8" (3,175 mm) + wartelmoer Best.-nr. 093817
• Spantang ER 16 diameter 3 mm Best.-nr. 093753
• Spantang ER 16 diameter 4 mm Best.-nr. 093754
• Spantang ER 16 diameter 6 mm Best.-nr. 093755
• Spantang ER 16 diameter 8 mm Best.-nr. 093756
• Spantang ER 16 diameter 3,175 mm (1/8") Best.-nr. 093757
• Spantang ER 16 diameter 10 mm Best.-nr. 093759
• Spantang ER 16 diameter 6,35 mm (1/4") Best.-nr. 093760
• Wartelmoer OZ8 Best.-nr. 093818
• Wartelmoer ER 16 M Best.-nr. 093758
• Reductiebus diameter 3 mm Best.-nr. 207944
• Reductiehuls diameter 1/8" (3,175 mm) Best.-nr. 207945
• Reductiehuls diameter 1/4" (6,35 mm) Best.-nr. 207947
• Reductiebus diameter 4 mm Best.-nr. 207949
• Reductiebus diameter 6 mm Best.-nr. 207946
• Spantangadapter OZ8 incl. wartelmoer OZ8 Best.-nr. 208962
• Spantangadapter ER 16 incl. wartelmoer ER 16 Best.-nr. 208109
• PV-stuurkabel M8 / 4-polig, 5 m Best.-nr. 208311

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com
