MANUALE UTENTE FM 1000 PV-ER Mafell

Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I - Dichiarazione di incorporazione CE

Con la presente certificiamo che il motore di fresatura FM 800/1000 WS/PV/ER è conforme alle seguenti direttive UE applicabili. Prima di mettere in funzione il motore di fresatura, il gestore deve assicurarsi che la combinazione di quasi-macchina (FM) e macchina specifica del cliente corrisponde ai requisiti delle direttive attualmente in vigore. Responsabile per la composizione della documentazione tecnica della quasi-macchina: Mafell AG

1 Spiegazione dei simboli....48
2 Informazioni sul prodotto 48
2.1 Informazioni sul fabbricante 48
2.2 Identificazione della macchina 48
2.3 Dati tecnici 49
2.4 Emissioni 49
2.5 Volume della fornitura 50
2.6 Impiego conforme alla destinazione....50
2.7 Rischi residui 50
3 Avvertenze di sicurezza 51
4 Attrezzaggio / Regolazione 52
4.1 Collegamento a rete 52
4.2 Selezione dell'utensile 52
4.3 Sostituzione dell'utensile 52
4.4 Pinze di serraggio....53
5 Funzionamento....54
5.1 Messa in funzione ....54
5.2 Versione PV 54
5.3 Numero di giri predefinito 56
5.4 Protezione contro i sovraccarichi 56
6 Manutenzione e riparazione ....58
6.1 Tenuta a magazzino 58
7 Eliminazione dei guasti....59
8 Accessori speciali 60
9 Disegno esploso e distinta dei ricambi 60

1 Spiegazione dei simboli

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa.

Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

Modello

FM 800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Cod.art.

9M0010, 9M0030, 9M0031

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta di potenza.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE

Non smaltire il motore di fresatura insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, i motori di fresatura usati devono essere raccolti in maniera differenziata e riciclati in modo ecologico.

Si prega di leggere attentamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

2.3 Dati tecnici

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Tensione operativa / V	230	230	230	230	230	230	120
Frequenza di rete / Hz	50	50	50	50	50	50	60
Potenza assorbita	800	1000	1000	1000	1000	1000	1000
Corrente nominale / A	4.0	4.6	4.6	4.6	4.6	4.6	8.3
Tensione di alimentazione / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Tensione di comando inerente numero di giri predefinito / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Emissione durata residua / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Corrente assorbita / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Numero di giri a vuoto / min ^-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Portautensili con pinza di serraggio ø / mm	6	8	8	8	8	8	6,35 (1/4")
Gambo utensile / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
∅ fresa, max. / mm	36	36	36	36	36	36	36
∅ smerigliatrice, max. / mm	40	40	40	40	40	40	40
Peso senza cavo di rete / kg	1.6	1.6	1.6	1.6	2.8	2.8	1.6
Lunghezza cavo di alimentazione / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Dimensioni (P x L x A) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

* Indicazioni per l'interfaccia portale (interfaccia PV)

2.4 Emissioni

I valori indicati sono il livello di emissione. Nonostante sussista una correlazione tra livello di emissione e livello di immissione, da ciò non può essere derivato in modo affidabile, se sono necessarie misure precauzionali aggiuntive. I fattori attuali influenti per il livello di immissione presenti sul posto di lavoro comprendono la durata di esposizione, la caratteristica del locale, altre fonti di rumore ecc., come p. es. il numero di macchine e altre lavorazioni circostanti. Inoltre il livello di immissione massimo consentito può variare da Paese a Paese. Nonostante ciò, questa informazione è adatta, per permettere all'utente della macchina di valutare in modo migliore il pericolo e il rischio.

2.4.1 Informazioni sull'emissione dei rumori

I valori di emissione sonora ottenuti in conformità alla norma DIN EN ISO 3744 sono:

Livello di pressione acustica	L_PA = 71 dB (A)
Incertezza	K_PA = 3 dB (A)
Livello di potenza sonora	L_PA = 82 dB (A)
Incertezza	K_PA = 3 dB (A)

La misurazione del rumore è stata eseguita senza utensile a vuoto.

2.5 Volume della fornitura

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Istruzioni per l'uso	x	x	x	x	x	x
Chiave a forchetta AC 17	x	x	x	-	-	-
Chiave a forchetta AC 25	-	-	-	x	-	-
Pinza di serraggio OZ8 ø / mm	6	8	8	-	-	-
Pinza di serraggio ER 16	-	-	-	8	-	-
Cavo / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Cappuccio Z	-	-	x	x	-	x

2.6 Impiego conforme alla destinazione

• Il motore di fresatura è previsto per essere assemblato fisso in sistemi a portale con collare di serraggio da ø 43 mm.
• Il motore di fresatura con serraggio rapido dell'utensile può essere flangiato direttamente ad un sistema a portale utilizzando 6 viti (filetto M6), secondo le specifiche del sistema a portale (Fig. 5).
• Il motore di fresatura non è progettato per un funzionamento continuo industriale.
• Il motore di fresatura è considerato come una quasi-macchina. Il motore di fresatura può essere messo in funzione solo, quando è stato accertato che il sistema a portale, nel quale il motore di fresatura deve essere assemblato, corrisponde alle disposizioni della direttiva per macchine attuale e valida. Osservare anche le corrispondenti condizioni di garanzia del motore di fresatura e delle eventuali apparecchiature complementari.

2.7 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Rottura dell'utensile in rotazione.
• Rottura e espulsione fuori degli utensili o di parti di tali utensili.
• Contatto con elementi sotto tensione con alloggiamento aperto e spina elettrica non estratta.
• Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive.
• Emissione di polveri (di tutti i tipi) nocive alla salute o potenzialmente a rischio di esplosione con funzionamento a lunga durata senza aspirazione. A tal proposito, osservare la scheda tecnica di sicurezza del materiale da lavorare.

3 Avvertenze di sicurezza

Pericolo

Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!

Avvertenze di carattere generale:

• È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Non lavorare mai senza i dispositivi di protezione del sistema a portale prescritti per le rispettive operazioni, nel quale il motore di fresatura viene utilizzato. Non modificare niente sul sistema a portale e sul motore di fresatura che potrebbe pregiudicarne la sicurezza.
• Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un'officina di assistenza clienti MAFELL autorizzata, per così evitare pericoli in materia di sicurezza.
• Evitare di schiacciare o piegare fortemente il cavo. Non avvolgere il cavo intorno al motore di fresatura, soprattutto durante il trasporto e l'immagazzinaggio del motore di fresatura.
• È vietato l'impiego con l'uso di acqua o di liquidi conduttivi.
• Escludiamo l'utilizzo come motore di fresatura guidato a mano.
• Proteggere il motore di fresatura da pioggia o umidità. L'infiltrazione di acqua nel motore di fresatura aumenta il rischio di una scossa elettrica.

È vietato utilizzare:

• Utensili danneggiati e tali che hanno variato la loro forma.
• Utensili ottusi dovuto dall'elevato carico del motore.
• Utensili che non sono idonei al numero di giri a vuoto del motore di fresatura.

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione dell'udito durante i lavori.
• Indossare sempre una mascherina antipolvere durante i lavori.
• Indossare per tutti i lavori indossare occhiali di protezione.

Avvertenze relative al funzionamento:

• Non introdurre le mani nella zona di pericolo dell'utensile.
• Controllare che nel pezzo non vi siano corpi estranei.

- Monitorare il numero di giri. Se si verifica un aumento o un salto incontrollato del numero di giri, l'alimentazione deve essere disinserita immediatamente.

Avvertenze circa la manutenzione e riparazione:

• La pulizia regolare del motore di fresatura rappresenta un importante fattore di sicurezza.
• Devono essere utilizzati solo ricambi ed accessori originali MAFELL. In caso contrario la garanzia decade e il fabbricante non risponde per eventuali danni.

4 Attrezzaggio / Regolazione

4.1 Collegamento a rete

Prima della messa in funzione, fare attenzione che la tensione di rete corrisponda alla tensione operativa riportata sulla targhetta di potenza del motore di fresatura.

4.2 Selezione dell'utensile

Utilizzare le pinze di serraggio/manicotto riduttore elencati al capitolo «Accessori speciali». La scelta dell'utensile avviene in funzione dei materiali da lavorare, in base alle prestazioni dei sistemi di avanzamento. Le prestazioni del motore di fresatura vanno considerate con diametro massimo dell'utensile e profondità di lavorazione prevedibile.

4.3 Sostituzione dell'utensile

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Indossare guanti di protezione al cambio utensile. L'utensile utilizzato può surriscaldarsi durante operazioni di lavorazioni lunghe e/o i taglienti dell'utensile sono affilati.

4.3.1 Serraggio dell'utensile con pinze di serraggio

Il mandrino 1 (Fig. 1) del motore di fresatura e rettifica è equipaggiato con una pinza di serraggio di precisione 2 (Fig. 1) per alloggiare gli utensili. L'arresto mandrino viene attivato dal tasto di bloccaggio 4 e facilita il serraggio e l'allentamento del dado autobloccante 3 (Fig. 1).

Per il cambio dell'utensile procedere come segue:

• Per sbloccare l'utensile, arrestare il mandrino 1 (Fig. 1) premendo dentro il tasto di bloccaggio 4 (Fig. 1).
• Il dado autobloccante 3 viene sbloccato con una chiave a forchetta AC 17 o una chiave di serraggio ER 16 M.
• Estrarre l'utensile in avanti.
• Inserire il nuovo utensile fino a battuta nel portautensili.
• Controllare la corretta sede e posizione dell'utensile.
• Il mandrino 1 (Fig. 1) viene arrestato al bloccaggio dell'utensile.
• Il dado autobloccante 3 viene serrato con una chiave a forchetta AC 17 / chiave di serraggio ER 16 M.

4.3.2 Serraggio rapido dell'utensile

Accendere il motore di fresatura solo, quando la leva 6 (Fig. 3) non si trova nella posizione di cambio utensile.
Azionare la leva di serraggio 6 (Fig. 3) solo con il motore di fresatura spento.

Il mandrino 7 (Fig. 3) del serraggio rapido dell'utensile è dotato di un attacco di precisione per gambo utensile da ∅ 8 mm.

Per il cambio dell'utensile procedere come segue:

• Per sbloccare l'utensile, muovere la leva 6 (Fig. 3) in avanti fino a battuta.
• Estrarre l'utensile in avanti.
• Inserire il nuovo utensile fino a battuta nel portautensili.
• Controllare la corretta sede dell'utensile.
• Per bloccare l'utensile, ritornare la leva indietro nella posizione iniziale.

4.4 Pinze di serraggio

Pericolo

Per proteggere il filetto, avvitare leggermente il dado autobloccante 3 (Fig. 1) sul mandrino 1 (Fig. 1), ma mai serrarlo se non è inserito un utensile. La pinza di serraggio 2 (Fig. 1) potrebbe essere compressa troppo e danneggiarsi.

4.4.1 Informazioni per l'utilizzo delle pinze di serraggio:

• Per le pinze di serraggio OZ8 (DIN 6388 / ISO 10897) e anche per le pinze di serraggio ER16 (DIN 6499 / DIN ISO 15488) utilizzare sempre la grandezza fresa corretta
• Inserire sempre prima la pinza di serraggio nel dado autobloccante, quindi inserire la fresa.
• Se incastrato, allentare la pinza di serraggio con un legno squadrato o un martello di gomma da dietro con un leggero colpo (non usare attrezzi metallici!).
• Lubrificare con olio le pinze di serraggio all'inizio e dopo un uso prolungato, altrimenti possono rimanere grippate.
• Una concentricità significativamente migliore può essere ottenuta anche utilizzando un lubrificante solido (p.e. Molykote P-40) o ingrassando leggermente le pinze di serraggio.

4.4.2 Coppie di serraggio raccomandate (osservare il sistema completo)

Coppia di serraggio per dado autobloccante / pinza di serraggio = 10 -11 Nm

Coppia di serraggio per collare di serraggio 43 mm = 7 Nm

Lo staffaggio a collare euro «V» non deve essere inferiore della quota «h» (Fig. 8). La quota «h» è pari a 20 mm.

Serrare il motore di fresatura possibilmente su tutto il diametro di montaggio nello staffaggio a collare euro «V1» (Fig. 8). Serrare la vite di serraggio «W» con max. 7 Nm. (Fig. 9)

Se possibile, evitare un serraggio puntuale (p.e. con spina filettata) nello staffaggio a collare euro «V2» (Fig. 10).

4.4.3 Numero massimo di giri all'utilizzo di un adattatore per pinza di serraggio

Il numero massimo di giri consigliato per l'utilizzo dell'adattatore per pinza OZ8 e dell'adattatore per pinza ER è massimo di 16000 min ^-1 .

5 Funzionamento

5.1 Messa in funzione

Tutte le persone addette all'uso del motore di fresatura devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo «Avvertenze di sicurezza».

Le presenti istruzioni per l'uso contengono solo descrizioni del motore di fresatura e non considera la situazione di montaggio. Osservare a tal proposito eventuali altre istruzioni per l'uso.

5.1.1 Accensione

Spingere il sezionatore di potenza 5 (Fig. 1) in avanti finché scatta in posizione. Se il motore di fresatura è collegato alla tensione di rete, la rotella regolatrice X (Fig. 2) si accende nel colore blu (BU) e il motore di fresatura accelera al numero di giri precedentemente impostato dopo 0,2 s con un avviamento dolce. La durata dell'avviamento dolce dipende dal numero di giri impostato ed è di circa 1,2 s a pieno regime.

5.1.2 Spegnimento

Spingere sull'estremità posteriore dell'interruttore di potenza 5 (Fig. 1). L'interruttore salta in modo udibile nella posizione di OFF. L'illuminazione alla rotella regolatrice X (Fig. 2) si spegne e il motore gira fino a fermarsi.

5.2 Versione PV

Con la versione PV Y (Fig. 2) è possibile controllare il numero di giri tramite l'interfaccia PV e monitorare automaticamente la durata residua in caso di sovraccarico.

Per proteggere l'utente e i sistemi collegati, l'interfaccia PV è isolata galvanicamente dall'alimentazione di tensione del tratto di azionamento (isolamento di sicurezza). Tutte le tensioni di segnale e operative si riferiscono al potenziale di riferimento «GND».

Non appena il pin di alimentazione «U PV» dell'interfaccia PV viene alimentato con la tensione conforme alla specifica, il motore di fresatura passa al «funzionamento a portale».

La tabella di stato qui sotto 7 mostra tutte le possibili costellazioni di controllo.

Ingresso						Uscita
HS / -	U_CA /V	U_PV /V	PS_S	U_S /V	U_0 /V	Modo operativo	n / min-1
OFF	N/A	N/A	N/A	N/A	N/A	Fuori servizio	0
ON	0	N/A	N/A	N/A	N/A	Fuori servizio	0
ON	198-253	< 6	1	N/A	N/A	Funzionamento manuale	4000
ON	198-253	< 6	6	N/A	N/A	Funzionamento manuale	25000
ON	198-253	8 - 56	N/A	0	0 - 1	Funzionamento a portale	4000
ON	198-253	8 - 56	N/A	10	0 - 1	Funzionamento a portale	25000
ON	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Funzionamento di sovraccarico	4000 - 25000

Tabella 7: Possibili costellazioni del controllo

Legenda:

Unità	Significato
HS	= sezionatore di potenza
UCA	= tensione di rete
UPV	= alimentazione di tensione (interfaccia PV)
PSS	= posizione rotella regolatrice
Us	= tensione di comando – numero di giri (interfaccia PV)
UO	= emissione durata residua nel funzionamento di sovraccarico (interfaccia PV)
GND	= potenziale di riferimento per tensioni dell'interfaccia PV
n	= numero di giri del mandrino di lavoro
N/A	= non applicabile o non rilevante

Se l'interfaccia PV non viene utilizzata, proteggerla dallo sporco con il cappuccio Z in dotazione (Fig. 4).

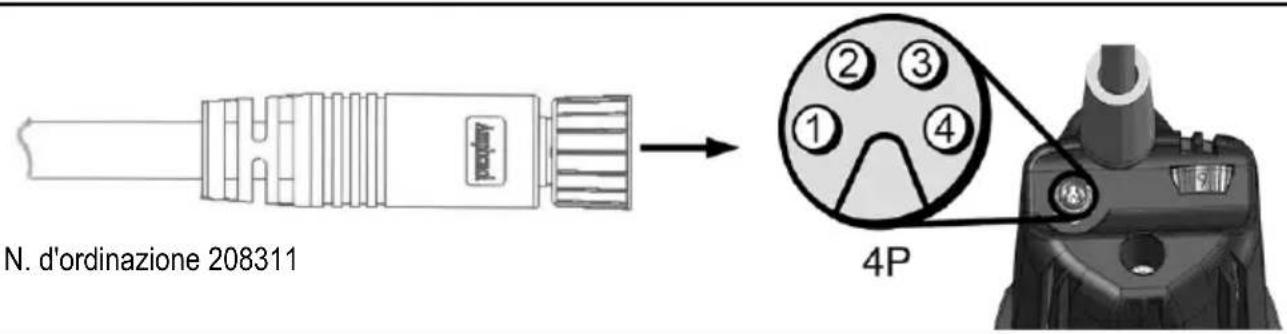

5.2.1 Occupazione connettori portale

Tutti i pin sul connettore del portale sono protetti contro inversione di polarità. Per tensioni superiori a 30 V, è necessario evitare il funzionamento continuo con polarità inversa, poiché ciò può causare l'avaria dell'interfaccia PV.

N. pin	Parametro	Colore dei cavettiN.d'ordinazione208311
1	U_PV	Marrone
2	U_S	Nianco
3	U_O	Nero
4	GND	Blu

N. d'ordinazione 208311 4P

5.3 Numero di giri predefinito

Tramite la ruota regolatrice X (Fig. 2) è possibile modificare continuamente il numero di giri. I valori concreti del numero di giri dei singoli stadi sono riportati nella tabella a pagina 5 o sull'adesivo del numero di giri sull'alloggiamento.

Fino al raggiungimento della curva caratteristica del motore, l'elettronica integrata si regola nuovamente al numero di giri impostato.

5.3.1 Posizione numero di giri in versione PV

Nel «funzionamento a portale», la posizione della rotella regolatrice X (Fig. 2) inerente la predefinizione del numero di giri viene ignorata. Il numero di giri si lascia cambiare esclusivamente tramite tensione al pin «U_S». Se desiderate impostare il numero di giri mediante la rotella regolatrice X (Fig. 2), prima occorre disattivare il «funzionamento a portale» disinserendo l'alimentazione di tensione sul pin «U_PV» o scollegando il cavo di comando PV.

La relazione tra il numero di giri e la tensione di comando è indicata nelle formule (1) e (2).

$$ U s = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Protezione contro i sovraccarichi

Pericolo

Se si eseguono lavori sul mandrino di lavoro dopo l'intervento della protezione da sovraccarico, scollegare assolutamente prima la spina elettrica.

Per proteggere il motore di fresatura, i parametri operativi corrente, numero di giri e temperatura sono monitorati dinamicamente e se necessario il motore di fresatura viene spento. Poco prima dell'intervento della protezione da sovraccarico, l'illuminazione della rotella regolatrice X (Fig. 2) diventa rosso permanente (RD).

Per la rimessa in funzione del motore di fresatura, è necessario inserire e disinserire il sezionatore di potenza 5 (Fig. 1). Il motore di fresatura va in funzione e l'illuminazione della rotella regolatrice X (Fig. 2) cambia nel colore blu (BU).

5.4.1 Emissione ottica della durata residua

L'intervento della protezione da sovraccarico durante il funzionamento porta alla rottura della fresa, al danneggiamento del pezzo in lavorazione o addirittura al danneggiamento del sistema a portale. Ciò può essere evitato, osservando i segnali di emissione ottici sulla rotella regolatrice X (Fig. 2).

Finché il motore di fresatura non viene sovraccaricato nella sua potenza, la rotella regolatrice è accesa permanentemente nel colore blu (BU).

Se il motore di fresatura è in sovraccarico, la durata residua calcolata viene visualizzata nel colore rosso lampeggiante (RD). A pagina 6 (Fig. 7) è possibile vedere la disposizione temporale degli impulsi nel funzionamento in sovraccarico. La relazione tra il comportamento lampeggiante e la corrispondente durata residua è riportata nella tabella sottostante 8 a pagina 57.

Se la durata residua non è sufficiente per l'applicazione, ridurre il carico o l'avanzamento per poter tornare al funzionamento continuo.

5.4.2 Emissione della durata residua nella versione PV

Se il motore di fresatura si trova nel «funzionamento a portale», oltre all'emissione ottica è possibile interrogare la durata residua tramite l'interfaccia PV.

La tabella sottostante mostra la relazione tra la durata residua e le corrispondenti variabili in uscita.

Modo operativo	Durata residua / s	Emissione durata residua U_0/V	Illuminazione rotella regolatrice
Funzionamento continuo	illimitato	0	Blu (BU), permanente
Funzionamento di sovraccarico (motore gira)	< 160	1.5	1 impulso rosso (RD)
	< 80	2.5
	< 40	3	2 impulsi rosso (RD)
	< 20	4
	< 10	4.5	3 impulsi rosso (RD)
	< 5	5	Rosso (RD), permanente
spegnimento	0	5

Tabella 8: Relazione tra durata residua e le corrispondenti variabili in uscita.

6 Manutenzione e riparazione

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

Sostituire le spazzole a carbone al più tardi dopo 125 – 150 ore operative. I ricambi sono riportati al capitolo 9.

I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL.

Lasciare riparare l'apparecchio solo da personale specializzato qualificato e solo con ricambi originali. Con ciò viene garantito che la sicurezza dell'apparecchio sia sempre mantenuta.

6.1 Tenuta a magazzino

Se il motore di fresatura non viene usato per lungo tempo, allora deve essere accuratamente pulito. Spruzzare dell'antiruggine sulle parti di metallo lucide. Chiudere il connettore del portale con il cappuccio 5 (Fig. 4) in dotazione.

7 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di guasti differenti, rivolgersi al vostro rivenditore o direttamente al servizio di assistenza clienti MAFELL.

Guasto	Causa	Eliminazione
Il motore di fresatura non si lascia accendereLa rotella regolatrice non è illuminata	Manca la tensione di rete	Controllare l'alimentazione di tensione
	Il fusibile di rete è difettoso	Sostituire il fusibile di rete
Il motore di fresatura non si lascia accendere La rotella regolatrice è illuminata blu (BU)	Le spazzole a carbone sono usurate	Portare il motore di fresatura al servizio di assistenza clienti MAFELL
Il motore di fresatura si ferma durante il funzionamento. La rotella regolatrice non è illuminata	Mancanza di alimentazione di rete	Controllare i prefusibili del circuito elettrico
Il motore di fresatura si ferma durante il funzionamento. La rotella regolatrice è illuminata rosso (RD)	La protezione da sovraccarico è scattata	Disinserire il sezionatore di potenza. Liberare il mandrino di lavoro prima della messa in funzioneInserire il sezionatore di potenza e proseguire il funzionamento con carico/avanzamento ridotto
Il numero di giri non si lascia cambiare dalla rotella regolatrice	Il motore di fresatura si trova nel funzionamento a portale	Disattivare l'alimentazione di tensione dell'interfaccia PVStaccare l'attacco esterno dell'interfaccia PV
Il numero di giri non si lascia controllare tramite interfaccia PV	L'alimentazione di tensione dell'interfaccia PV manca / è insufficiente	Inserire l'alimentazione di tensione dell'interfaccia PV secondo specifica
	I contatti verso il connettore del portale non è sufficiente	Verificare i contatti
	Il cavo di comando PV è difettoso	Sostituire il cavo di comando PV
	L'occupazione dell'interfaccia PV è collegata sbagliata al sistema a portale	Collegare il cavo di comando PV secondo capitolo «Occupazione connettori portale»

8 Accessori speciali

• Pinza di serraggio OZ8 ø 2 mm N. d'ordinazione 093819
• Pinza di serraggio OZ8 ø 3 mm N. d'ordinazione 093812
• Pinza di serraggio OZ8 ∅ 4 mm N. d'ordinazione 093813
• Pinza di serraggio OZ8 ∅ 5 mm N. d'ordinazione 093820
• Pinza di serraggio OZ8 ø 6 mm N. d'ordinazione 093814
• Pinza di serraggio OZ8 ø 8 mm N. d'ordinazione 093815
• Pinza di serraggio OZ8 ø 10 mm N. d'ordinazione 093822
• Pinza di serraggio OZ8 ∅ 1/8" (3,175 mm) N. d'ordinazione 093810
• Pinza di serraggio OZ8 ∅ 1/4" (6,35 mm) N. d'ordinazione 093811
• Pinza di serraggio OZ8 ø 3 mm + dado autobloccante N. d'ordinazione 093816
• Pinza di serraggio OZ8 ∅ 1/8" (3,175 mm) + dado autobloccante N. d'ordinazione 093817
• Pinza di serraggio ER 16 ∅ 3 mm N. d'ordinazione 093753
• Pinza di serraggio ER 16 ø 4 mm N. d'ordinazione 093754
• Pinza di serraggio ER 16 ø 6 mm N. d'ordinazione 093755
• Pinza di serraggio ER 16 ø 8 mm N. d'ordinazione 093756
• Pinza di serraggio ER 16 ∅ 3,175 mm (1/8") N. d'ordinazione 093757
• Pinza di serraggio ER 16 ø 10 mm N. d'ordinazione 093759
• Pinza di serraggio ER 16 ∅ 6,35 mm (1/4") N. d'ordinazione 093760
• Dado autobloccante OZ8 N. d'ordinazione 093818
• Dado autobloccante ER 16 M N. d'ordinazione 093758
• Manicotto riduttore ∅ 3 mm N. d'ordinazione 207944
• Manicotto riduttore ø 1/8" (3,175 mm) N. d'ordinazione 207945
• Manicotto riduttore ø 1/4" (6,35 mm) N. d'ordinazione 207947
• Manicotto riduttore ∅ 4 mm N. d'ordinazione 207949
• Manicotto riduttore ø 6 mm N. d'ordinazione 207946
• Adattatore pinza di serraggio OZ8 con dado autobloccante OZ8 N. d'ordinazione 208962
• Adattatore pinza di serraggio ER 16 con dado autobloccante ER 16 N. d'ordinazione 208109
• Cavo di comando PV M8 / a 4 poli, 5 m N. d'ordinazione 208311

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla nostra homepage: www.mafell.com

Inhoudsopgave
