BRUGSANVISNING FM 1000 PV-ER Mafell

Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

ПРЕДУПРЕЖДЕНИЕ

Vi attesterer hermed, at fræsemotoren FM 800/1000 WS/PV/ER er i overensstemmelse med de angivede EU-direktiver. Før fræsemotoren tages i brug, skal den driftsansvarlige sikre, at kombinationen af delmaskine (FM) og kundespecifik maskine overholder kravene, der findes i det aktuelle direktiv. Efterfølgende person/firma er befuldmægtiget til at samle det tekniske materiale til delmaskinen. Mafell AG

3 Säkerhetsanvisningar

Risk

1 Forklaring af tegn 114
2 Produktinformationer 114
2.1 Producentinformationer 114
2.2 Mærkning af maskinen 114
2.3 Tekniske data 115
2.4 Emissioner....115
2.5 Leveringsomfang 116
2.6 Tilsigtet brug....116
2.7 Tilbageværende risici 116
3 Sikkerhedshenvisninger 117
4 Klargøring / indstilling 118
4.1 Nettislutning....118
4.2 Værktøjsudvalg 118
4.3 Værktøjsskift....118
4.4 Spændetænger 119
5 Drift 119
5.1 Ibrugtagning 119
5.2 PV-udførelse 120
5.3 Omdrejningstal indstilling 121
5.4 Overbelastningsbeskyttelse 122
6 Vedligeholdelse og reparation....123
6.1 Lagring 123
7 Afhjælpning af driftsforstyrrelser....124
8 Specialudstyr 125
9 Eksploderet tegning og reservedelsliste 125

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

Model

FM 800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Art.nr.

9M0010, 9M0030, 9M0031

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

Beskyttelsesklasse II

CE-mærket dokumenterer overensstemmelsen med de væsentlige sikkerheds- og sundhedskrav i maskindirektivets bilag I.

Kun for EU lande

Fræsemotorer må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr, skal kasserede fræsemotorer samles, deponeres og genbruges i henhold til gældende regler.

For at nedsætte risikoen for kvæstelser skal betjeningsvejledningen læses.

2.3 Tekniske data

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Driftsspænding / V	230	230	230	230	230	230	120
Netfrekvens / Hz	50	50	50	50	50	50	60
Optagen effekt / W	800	1000	1000	1000	1000	1000	1000
Mærkestrøm / A	4.0	4.6	4.6	4.6	4.6	4.6	8.3
Forsyningsspænding / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Styrespænding til indstilling af omdrejningstal / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Udgave resterende løbetid / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Strømforbrug / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Omdrejningstal i tomgang / min ^-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Værktøjsholder med spændetang ø / mm	6	8	8	8	8	8	6,35 (1/4")
Værktøjs-håndtag / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Fræser ø, maks. / mm	36	36	36	36	36	36	36
Slibestift ø, maks. / mm	40	40	40	40	40	40	40
Vægt uden ledning / kg	1.6	1.6	1.6	1.6	2.8	2.8	1.6
Længde på tilslutningsledning / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Mål (B x L x H) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

* informationer om portalgrænseflade (PV-grænseflade)

2.4 Emissioner

De angivede værdier er emissionsniveau. Selv om der er en sammenhæng mellem emissions- og immissionsniveauet, kan man ikke pålideligt aflede heraf, om det er nødvendigt at træffe ekstra forsigtighedsforanstaltninger. De aktuelle faktorer, der påvirker immissionsniveauet på arbejdspladsen, omfatter varigheden af ekspositionen, rumkarakteristikken, andre støjkilder osv. som f.eks. antallet af maskiner og andre lignende bearbejdninger. Desuden kan det tilladte immissionsniveau være forskellig fra land til land. Alligevel er denne information egnet til at give brugeren af maskinen mulighed for bedre at kunne vurdere faren og risikoen.

2.4.1 Informationer vedr. støj

Støjemissionsværdierne, der er beregnet iht. DIN EN ISO 3744, er:

Lydtryksniveau	L_PA = 71 dB (A)
Usikkerhed	K_PA = 3 dB (A)
Lydeffektniveau	L_WA = 82 dB (A)
Usikkerhed	K_WA = 3 dB (A)

Støjmålingen blev gennemført i tomgang uden værktøj.

2.5 Leveringsomfang

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Betjeningsvejledning	x	x	x	x	x	x
Enkelt gaffelnøgle nøglevidde 17	x	x	x	-	-	-
Enkelt gaffelnøgle nøglevidde 25	-	-	-	x	-	-
Spændetang OZ8 ø / mm	6	8	8	-	-	-
Spændetang ER 16	-	-	-	8	-	-
Ledning / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Beskyttelseskappe Z	-	-	x	x	-	x

2.6 Tilsigtet brug

• Fræsemotoren er beregnet til at blive fast indbygget i førende portalsystemer med ø 43 mm spændehals.
• Fræsemotoren med værktøj-lynspænding kan anbringes direkte på et portalsystem vha. seks skruer (gevind M6) iht. portalsystemets indstillinger (billede 5).
• Fræsemotoren er ikke konstrueret til varig drift i industrien.
• Fræsemotoren anses som delmaskine. Fræsemotoren må ikke tages i brug, før portalsystemet, som fræsemotoren skal inkorporeres i, er blevet erklæret som værende i overensstemmelse med bestemmelserne i det aktuelle og gyldige direktiv. Overhold også de pågældende garantibetingelser, der gælder for fræsemotoren og de evt. supplerende apparater.

2.7 Tilbageværende risici

Fare

Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko.

• Brist på det roterende værktøj.
• Brist på og udslyngning af værktøjerne eller af dele af værktøjerne.
• Berøring af spændingsførende dele, hvis huset er åbent, og netstikket ikke er trukket ud.
• Hørelsen kan forringes, hvis der arbejdes i længere tid uden høreværn
• Emission af sundhedsfarligt eller eksplosionsfarligt støv (alle typer), hvis der arbejdes i længere tid uden udsugning. Læs og overhold sikkerhedsdatabladet, der gælder for materialet, der skal bearbejdes.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet!

Generelle henvisninger:

• Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Arbejd aldrig uden portalsystemets beskyttelsesskærme, der er foreskrevet til det enkelte arbejde, og som fræsemotoren skal sættes ind i. Ændr intet på portalsystemet og på fræsemotoren, hvis det forringer sikkerheden.
• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af Mafell eller på et autoriseret MAFELL-kundeserviceværksted for at undgå sikkerhedsfarer.
• Undgå skarpe knæk i ledningen. Især under transport og lagring af fræsemotoren må ledningen ikke vikles omkring fræsemotoren.
• Det er forbudt at anvende vand eller ledende væsker under brug.
• Det udelukkes, at fræsemotoren kan føres med hånden.
• Hold fræsemotoren væk fra regn eller fugt. Hvis der trænger vand ind i fræsemotoren, øger det risikoen for elektrisk stød.

Du må ikke anvende:

• Beskadigede værktøjer og værktøjer, hvis form har ændret sig.
• Uskarpe værktøjer på grund af den for høje motorbelastning.
• Værktøjer, der ikke er egnet til fræsemotorens omdrejningstal i tomgang.

Henvisninger til brug af beskyttelsesudstyr:

• Brug altid høreværn under arbejdet med saven.
• Brug altid en støvbeskyttelsesmaske under arbejdet med saven.
• Brug altid beskyttelsesbriller under arbejdet.

Henvisninger vedr. drift:

• Undgå at hænderne kommer i nærheden af værktøjets farlige område.
• Kontrollér emnet for fremmedelementer.
• Overvåg omdrejningstallet. ∅ges omdrejningstallet ukontrolleret, opstår et omdrejningstalspring, skal spændingsforsyningen slukke med det samme.

• Den regelmæssige rengøring af fræsemotoren er en vigtig sikkerhedsfaktor
• Der må udelukkende anvendes originale reservedele og originalt tilbehør fra MAFELL. I modsat fald bortfalder garantien, og producenten hæfter ikke for produktet.

4 Klargøring / indstilling

4.1 Nettislutning

Før igangsætning sørges for, at el-spændingen stemmer overens med den værdi, der nævnes på fræsemotorens skilt.

4.2 Værktøjsudvalg

Brug udelukkende spændetængerne/reduktionskapperne, der er angivet i kapitel "Specialudstyr". Værktøjet vælges afhængigt af materialerne, der skal bearbejdes, iht. fremføringsdrevenes kapacitetsevne. Tag højde for fræsemotorens kapacitetsevne, når der arbejdes med maks. værktøjsdiameter og forudset bearbejdningsdybde.

4.3 Værktøjsskift

Fare

Brug beskyttelseshandsker, når værktøjet skiftes. Indsatsværktøjet kan blive meget varmt, hvis det bruges i længere tid og/eller indsatsværktøjets skærekanter er skarpe.

4.3.1 Værktøjsspænding med spændetang

Spindlen 1 (billede 1) i fræse- og slibemotoren er udstyret med en præcisions-spændetang 2 (billede 1), der bruges til at fastgøre/fastholde værktøjerne. Spindelarreteringen udløses af låseknappen 4 og letter fastspænding og løsning omløbermøtrikken 3 (billede 1).

Værktøjsskift gennemføres på følgende måde:

• Til udspænding af værktøjet fastlåses spindlen 1 (billede 1) ved at trykke på låseknappen 4 (billede 1).
• Med en enkelt gaffelnøgle SW 17 eller spændenøgle ER 16 M løsnes omløbermøtrikken 3.
• Træk værktøjet af fremad.
• Skub det nye værktøj helt ind i værktøjsholderen.
• Kontrollér værktøjets position.
• Spindlen 1 (billede 1) fastlåses ved at spænde værktøjet.
• Med den enkle gaffelnøgle SW 17 / spændenøglen ER 16 M spændes omløbermøtrikken 3.

4.3.2 Værktøj-lynspænding

Tænd kun fræsemotoren, hvis armen 6 (billede 3) ikke findes i værktøjsskiftepositionen.
Betjen først armen 6 (billede 3), när fræsemotoren står stille.

Spindlen 7 (billede 3) til værktøj-lynspændingen er udstyret med en præcisionsholder til et værktøjsskaft ∅ 8 mm.

Værktøjsskift gennemføres på følgende måde:

• Værktøjet udspændes ved at bevæge armen 6 (fig. 3) helt fremad.
• Træk værktøjet af fremad.
• Skub det nye værktøj helt ind i værktøjsholderen.
• Kontroller værktøjets position.
• Værktøjet spændes ved at bevæge bøjlen tilbage ind i udgangspositionen.

4.4 Spændetænger

Fare

Drej omløbermøtrikken 3 (billede 1) en smule op for at beskytte gevindet på spindel 1 (billede 1), dog må den aldrig spændes helt, når der ikke sat noget værktøj i. Spændetangen 2 (billede 1) kunne trykkes for kraftigt sammen og beskadiges.

4.4.1 Informationer om anvendelse af spændetængerne:

• Ved OZ8-spændetænger (DIN 6388 / ISO 10897) og også ved ER16-spændetænger (DIN 6499 / DIN ISO 15488) skal du altid bruge den korrekte fræserstørrelse
• Klik altid først spændetangen ind i omløbermøtrikken og sæt så fræseren i
• Sidder den i klemme, løsnes spændetangen ved at slå let bagfra med et stykke firstkåret tømmer eller en gummihammer (brug ikke noget metalværktøj!)
• Smør spændetængerne med en smule olie i starten og efter længere tids brug, da de ellers kan sætte sig fast
• Et betydeligt bedre nøjagtigt rundløb kan også opnås ved at anvende et fast smøremiddel (f.eks. Molykote P-40) eller ved at smøre spændetængerne med en smule fedt

4.4.2 Anbefalede tilspændingsmomenter (for hele systemet)

Tilspændingsmoment for omløbermøtrik / spændetang = 10 -11 Nm

Tilspændingsmoment for spændehals 43 mm = 7 Nm

Eurohalsholderen „V“ bør ikke underskride mål „h“ (fig. 8). Målet „h“ er 20 mm.

Spænd helst fræsemotoren fast over hele holdediameteren i eurohalsholderen „V1“ (fig. 8). Drej spændeskruen „W“ fast med maks. 7 Nm. (Fig. 9)

Undgå helst punktuel spænding (f.eks. via en gevindstift) i eurohalsholderen „V2“ (Fig. 10).

4.4.3 Maks. omdrejningstal hvis der anvendes en spændetangsadapter

Det anbefalede maks. omdrejningstal ifm. brug af spændetangsadapteren OZ8 og spændetangsadapteren ER er maks. 16000 min ^-1 .

5 Drift

5.1 Ibrugtagning

Denne betjeningsvejledning skal gennemlæses af alle personer, der betjener fræsemotoren, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

Denne betjeningsvejledning indeholder kun fræsemotoren og beskriver ikke indbygningssituationen. Læs og overhold evt. andre betjeningsvejledninger.

5.1.1 Tænde:

Skub effektafbryderen 5 (billede 1) helt frem. Er fræsemotoren forbundet med netspændingen, lyser indstillingshjulet X (billede 2) blå (BU), og fræsemotoren accelererer efter 0,2 s med en blød start, til det forindstillede omdrejningstal nås. Varigheden af den bløde start afhænger af det indstillede omdrejningstal og er ved maks. omdrejningstal ca. 1,2 s.

5.1.2 Slukke:

Tryk på den bageste ende af effektafbryderen 5 (billede 1). Afbryderen springer hørbart tilbage i off-positionen. Belysningen på indstillingshjulet X (billede 2) slukker, og motoren kører ud, indtil den stopper.

5.2 PV-udførelse

Med PV-udførelsen Y (billede 2) kan omdrejningstallet styres via PV-grænsefladen, og den resterende løbetid overvåges automatiseret ifm. overbelastning.

For at beskytte brugeren og de tilsluttede systemer er PV-grænsefladen adskilt galvanisk fra drivstrengens spændingsforsyning (sikkerhedsbeskyttelse afbrydning). Alle signal- og driftsspændinger refererer til referencepotentialet „GND“.

Så snart forsyningspinnen "U _PV " til PV-grænsefladen belastes med spænding iht. specifikationen, skifter fræsemotoren til "Portaldrift".

I den nederste tilstandstabel 17 ses alle mulige konstellationer for reguleringen.

Indgang						Udgang
HS / -	U_AC /V	U_PV /V	PSs	Us/V	U_0 /V	Driftsmåde	n / min-1
FRA	N/A	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	0	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	198-253	< 6	1	N/A	N/A	Manuel drift	4000
TIL	198-253	< 6	6	N/A	N/A	Manuel drift	25000
TIL	198-253	8 - 56	N/A	0	0 - 1	Portal-drift	4000
TIL	198-253	8 - 56	N/A	10	0 - 1	Portal-drift	25000
TIL	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Overbelastningsdrift	4000 - 25000

Tabel 17: Mulige konstellationer for reguleringen

Forklaring:

Enhed	Betydning
HS	= effektafbryder
U_AC	= netspænding
U_PV	= spændingsforsyning (PV-grænseflade)
PS_S	= position indstillingshjul
U_S	= styrespænding omdrejningstal (PV-grænseflade)
U_O	= output resterende løbetid i overbelastningsdrift (PV-grænseflade)
GND	= referencepotentiale for spændinger til PV-grænseflade
n	= omdrejningstal for arbejdsspindel
N/A	= kan ikke anvendes, eller ikke relevant

Anvendes PV-grænsefladen ikke, beskyttes den mod snavs med den medleverede beskyttelseskappe Z (billede 4).

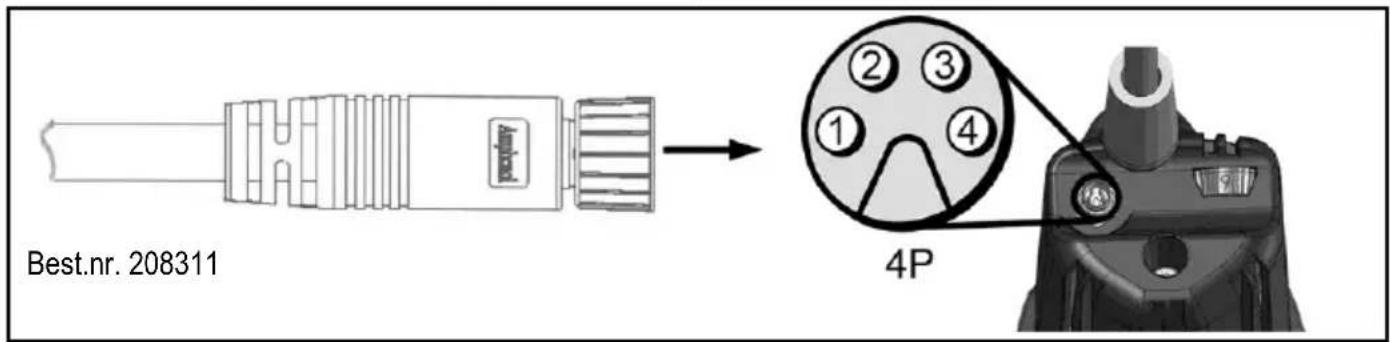

5.2.1 Konfiguration portalstik

Alle pins på portalstikket er beskyttet mod forkert poling. Ved spændinger over 30 V skal en vedvarende drift med forkert poling undgås, da dette kan medføre, at PV-grænsefladen svigter.

Pin-nr.	Parametre	SnorefarveBest.nr.208311
1	U_PV	brun
2	U_s	hvid
3	U_o	sort
4	GND	blå

Best.nr. 208311 4P

5.3 Omdrejningstal indstilling

Med indstillingshjulet X (billede 2) kan omdrejningstallet ændres trinløst. De konkrete omdrejningstalværdier for enkelte trin fremgår af tabellen på side 5 eller af omdrejningstaletiketten på huset.

Den indbyggede elektronik regulerer iht. det indstillede omdrejningstal, indtil motorens karakteristik nås.

5.3.1 Omdrejningstalindstilling i PV-udførelse

I "Portaldrift" ignoreres indstillingshjulets position X (billede 2) til omdrejningstallets indstilling. Omdrejningstallet kan kun ændres vha. spænding på pin „U s“. Skal omdrejningstallet indstilles vha. indstillingshjulet X (billede 2), skal "Portaldrift" deaktiveres forinden ved at slukke for spændingsforsyningen på pin „UPV“ eller ved at fjerne PV-styrekablet.

Sammenhænget mellem omdrejningstallet og styrespændingen findes i formlerne (1) og (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Overbelastningsbeskyttelse

Fare

Skal der gennemføres arbejde på arbejdsspindlen, efter at overbelastningsbeskyttelsen er udløst, skal netstikket ubetinget trækkes ud forinden.

For at beskytte fræsemotoren overvåges driftsparametrene strøm, omdrejningstal og temperatur dynamisk, og fræsemotoren slukkes efter behov. Kort før overbelastningsbeskyttelsen udløses, skifter belysningen til indstillingshjulet X (billede 2) til permanent rød (RD).

Fræsemotoren tages i brug igen ved at slukke og tænde for effektafbryderen 5 (billede 1). Fræsemotoren går i gang med at køre, og belysningen til indstillingshjulet X (billede 2) skifter til blå (BU).

5.4.1 Optisk udgave af resterende løbetid

Udløses overbelastningsbeskyttelsen under arbejdet, brister fræseværktøjet, desuden beskadiges emnet, og det kan endda ske, at portalsystemet beskadiges. Dette kan forhindres ved at holde øje med de optiske outputsignaler på indstillingshjulet X (billede 2).

Så længe fræsemotoren ikke overbelastes, lyser indstillingshjulet hele tiden blå (BU).

Overbelastes fræsemotoren, vises den beregnede, resterende løbetid i form af røde blink (RD). På side 6 (billede 7) ses den tidsmæssige placering af pulsene i overbelastningsdriften. Sammenhængen mellem blinkadfærd og den tilhørende resterende løbetid fremgår af nedenstående tabel 18 på side 123.

Er den resterende løbetid ikke tilstrækkelig til at kunne klare dit arbejde, reduceres lasten eller fremføringen, så der kan skiftes til den vedvarende drift igen.

5.4.2 Udgave af resterende løbetid i PV-udførelse

Befinder fræsemotoren sig i "Portaldrift", kan den resterende løbetid ikke kun kontrolleres via det optiske output, men også via PV-grænsefladen.

Den nederste tabel viser sammenhængen mellem den resterende løbetid og de tilhørende udgangsstørrelser.

Driftsmåde	Resterende løbetid / s	Udgave resterende løbetid U_0/V	Indstillingshjul - belysning
Vedvarende drift	ubegrænset	0	Blå (BU), permanent
Overbelastningsdrift (motor går)	< 160	1.5	1 x rød puls (RD)
	< 80	2.5
	< 40	3	2 x rød puls (RD)
	< 20	4
	< 10	4.5	3 x rød puls (RD)
	< 5	5	Rød (RD), permanent
Frakobling	0	5

Tabel 18: Sammenhæng mellem resterende løbetid og de tilhørende udgangsstørrelser

MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse.

Skift kultbørsterne senest efter 125 – 150 driftstimer. Reservedelene fremgår af kap. 9.

De indbyggede kuglelejer er evighedssmurte. Efter længere driftstid anbefales det at lade maskinen få et eftersyn på et autoriseret MAFELL værksted.

Lad altid kun kvalificeret fagpersonale reparere dit apparat og altid kun med originale reservedele.

Herved sikres det, at apparatets sikkerhed bevares.

6.1 Lagring

Bruges fræsemotoren ikke i længere tid, skal det rengøres omhyggeligt. Sprøjt rustbeskyttelsesmiddel på blanke metaldele. Luk portalstikket med den medleverede beskyttelseskappe Z (billede 4).

7 Afhjælpning af driftsforstyrrelser

Fare

Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed.

Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Fræsemotoren kan ikke tændes Indstillingshjulet lyser ikke	Der er ingen netspænding	Kontroller spændingsforsyningen
	Netsikringen er defekt	Erstat netsikringen
Fræsemotoren kan ikke tændes. Indstillingshjulet lyser blå (BU)	Kulbørsterne er slidte	Send fræsemotoren til MAFELL-kundeservicen
Fræsemotoren bliver stående under arbejdet. Indstillingshjulet lyser ikke	Strømsvigt	Kontroller nettets forsikringer
Fræsemotoren bliver stående under arbejdet. Indstillingshjulet lyser rød (RD)	Overbelastningsbeskyttelsen blev udløst	Sluk for effektafbryderen. Gør arbejdsspindlen fri før ibrugtagningenTænd for effektafbryderen og fortsæt arbejdet med reduceret/m last/fremføring
Omdrejningstallet kan ikke indstilles på indstillingshjulet	Fræsemotoren befinder sig i portaldriften	Sluk for spændingsforsyningen til PV-grænsefladenFjern den eksterne tilslutning til PV-grænsefladen
Omdrejningstallet kan ikke styres via PV-grænsefladen	Spændingsforsyningen til PV-grænsefladen mangler / er utilstrækkelig	Tilkobl spændingsforsyningen til PV-grænsefladen iht. specifikation
	Kontaktforbindelsen til portalstikket er utilstrækkelig	Kontroller kontaktforbindelsen
	PV-styrekablet er defekt	Erstat PV-styrekablet
	Konfigurationen til PV-grænsefladen er forbundet forkert med portalsystemet	Forbind PV-styrekablet iht. kapitel "Konfiguration portalstik"

8 Specialudstyr

• Spændetang OZ8 ø 2 mm Best.nr. 093819
• Spændetang OZ8 ø 3 mm Best.nr. 093812
• Spændetang OZ8 ø 4 mm Best.nr. 093813
• Spændetang OZ8 ø 5 mm Best.nr. 093820
• Spændetang OZ8 ø 6 mm Best.nr. 093814
• Spændetang OZ8 ø 8 mm Best.nr. 093815
• Spændetang OZ8 ø 10 mm Best.nr. 093822
• Spændetang OZ8 ø 1/8" (3,175 mm) Best.nr. 093810
• Spændetang OZ8 ø 1/4" (6,35 mm) Best.nr. 093811
• Spændetang OZ8 ø 3 mm + omløbermøtrik Best.nr. 093816
• Spændetang OZ8 ø 1/8" (3,175 mm) + omløbermøtrik Best.nr. 093817
• Spændetang ER 16 ø 3 mm Best.nr. 093753
• Spændetang ER 16 ø 4 mm Best.nr. 093754
• Spændetang ER 16 ø 6 mm Best.nr. 093755
• Spændetang ER 16 ø 8 mm Best.nr. 093756
• Spændetang ER 16 ø 3,175 mm (1/8") Best.nr. 093757
• Spændetang ER 16 ø 10 mm Best.nr. 093759
• Spændetang ER 16 ø 6,35 mm (1/4") Best.nr. 093760
• Omløbermøtrik OZ8 Best.nr. 093818
• Omløbermøtrik ER 16 M Best.nr. 093758
• Reduktionskappe ø 3 mm Best.nr. 207944
• Reduktionskappe ø 1/8" (3,175 mm) Best.nr. 207945
• Reduktionskappe ∅ 1/4" (6,35 mm) Best.nr. 207947
• Reduktionskappe ø 4 mm Best.nr. 207949
• Reduktionskappe ø 6 mm Best.nr. 207946
• Spændetangsadapteren OZ8 inkl. omløbermøtrik OZ8 Best.nr. 207943
• Spændetangsadapteren ER 16 inkl. omløbermøtrik ER 16 Best.nr. 208962
• PV-styrekabel M8 / 4-pol, 5 m Best.nr. 208311

9 Eksploderet tegning og reservedelsliste

De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com

Содержание
